Оптимальная схема подключения терморегулятора
Подключение теплого водяного пола к терморегулятору
В водяных системах отопления терморегулятор управляет специальным сервоприводом, который регулирует поток теплоносителя в системе. Так и предназначенные для электрических полов они могут быть программируемыми и механическими. Температурные датчики в таких системах, как правило измеряют нагрев воздуха, так как жидкий теплоноситель отдает тепло атмосфере с некоторым запозданием.
Механический терморегулятор для теплого пола
Таким образом выглядит простейший механический терморегулятор для системы водяного теплого пола.
При создании теплого водяного пола температурный датчик устанавливается обычно на высоте около метра, можно разместить его в непосредственной близости с терморегулятором
Обратите внимание, чтобы рядом с датчиком не находилось дополнительных источников тепла.
После установки датчика заведите провода от него к терморегулятору. Существуют датчики с передачей информации по радиоканалу – в этом случае необходимо добиться устойчивого прохождения сигнала.
После запуска системы разместите рядом температурным датчиком обыкновенный термометр и выставьте на терморегуляторе определенную температуру нагрева
В течении нескольких часов система должна поддерживать температуру в стабильном состоянии.
Для того, чтобы более подробно ознакомиться с процедурой подключения теплого пола к терморегулятору – просмотрите видеоурок, представленный на нашем сайте.
Подготовительные работы перед началом монтажа
Перед тем как приступить к работам, набросаем небольшой план действий:
На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.
В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.
Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше – стяжка растрескается. Оптимальная толщина стяжки 3-7 см.
Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).
Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.
Теплоизоляция укладывается:
ВЕРТИКАЛЬНО – по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;
ГОРИЗОНТАЛЬНО – на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.
Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.
Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.
Принцип работы
Подключение терморегулятора
Какие бывают терморегуляторы для тёплых полов
Для водяных тёплых полов терморегуляция выполняется на гребёнке, расположенной в котельной. На патрубках установлен автоматический клапан, а также вентиль, перекрывание которого ограничивает циркуляцию теплоносителя, что способствует понижению или повышении температуры жидкости.
При корректировке скорости потока жидкой среды, она начинает задерживаться, либо, наоборот, быстрее проводить через теплообменник котла, что влияет на её температуру и, соответственно, на величину теплового излучения.
В случае с современными электрическими тёплыми полами, всё несколько сложнее, и на рынке представлен широкий ассортимент терморегуляторов, которые подразделяются на следующие категории:

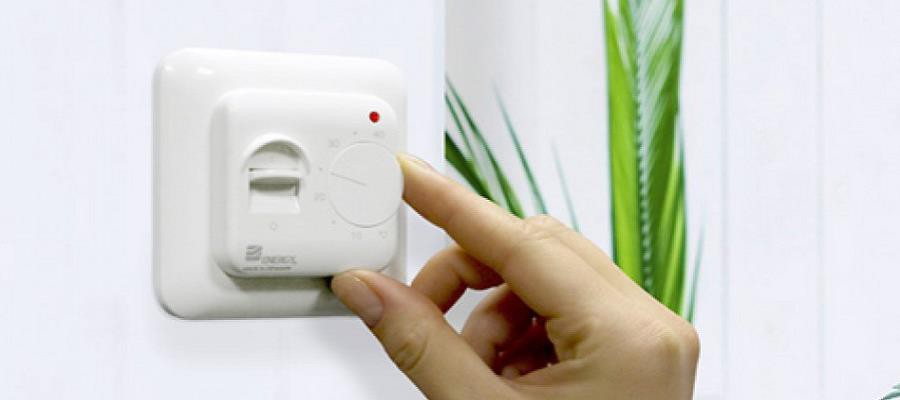

Электромеханические. Данные регуляторы температуры снабжены клавишей подачи электроэнергии и поворотной рукояткой реостата.
На корпусе отсутствует индикатор температуры, а климатический режим выставляется, согласно нарисованному вокруг рукоятки циферблату. Над клавишей питания установлена сигнальная лампа, которая загорается при включении оборудования.
Данные приборы относятся к товарам эконом-класса, отличаются низкой стоимостью и ремонтопригодностью, но точную температуру на них выставить практически невозможно.
Температура повышается при повороте реостата по часовой стрелке и понижается, в случае вращения ручки в обратном направлении.
Некоторые изделия снабжаются трещоткой, и пользователь может с высокой степенью точности определить падение или повышение интенсивности нагрева кабеля. Как правило, цена деления составляет от 0,1 до 0,5 оС.
Главным минусом таких изделий является частый выход поворотной рукоятки из строя, из найти аналогичную деталь в свободной продаже очень сложно. Таким образом, при поломке, пользователю, чаще всего, приходится менять весь прибор.
Электронные. Принцип действия таких приборов мало чем отличается от электромеханических с той разницей, что они оснащаются LCD дисплеем, на котором отображается температура нагрева с точностью до десятых долей градуса.
Управление осуществляется при помощи кнопок «+» или «–», шаг переключателя составляет от 0.05 до 0,10 оС.
Некоторые электронные регуляторы также оснащаются встроенным термометром, который позволяет увидеть температуру в комнате.
Устройства из числа повышенной ценовой категории могут иметь удобный сенсорный экран, который отличается привлекательным внешним видом и наличием дополнительных функций, например, таймером включения или отключения.
«Умные» терморегуляторы. Самые высокотехнологические приборы премиум-класса.
В них располагается встроенный термодатчик, который реагирует на изменение температуры в комнате, а система управления автоматически поддерживает заданные параметры, выставленные пользователем.
Владельцу недвижимости достаточно выставить граничные условия, а прибор включается и выключается точно в нужное время.
Приборы рассматриваемой категории могут также интегрироваться в систему управления зданием «умный дом», что позволяет вести контроль климатических параметров в помещении с помощью приложения, установленного на смартфоне, из любой точки мира.
В таких случаях, пользователь может всегда изменить параметры системы, находясь вне помещения, а показатели выставленных граничных условий отражаются на экране мобильного устройства.
В продаже также можно встретить многофункциональные комбинированные терморегуляторы, которые одновременно позволяют управлять климатическими параметрами как в автоматическом, так и в ручном режиме.
Эта функция особенно удобна при резком падении температуры в частном доме, в случае выхода из строя газового котла, когда требуется принятие экстренных мер по поддержанию оптимального температурно-влажностного режима в жилых комнатах.
Стоимость таких приборов относительно невысока – самый простой электромеханический прибор можно приобрести за 1000 – 1200 руб., а за «умный» терморегулятор придётся отдать не менее 4000 – 5000 руб. На практике, чаще всего, используются электронные приборы, цена на которые начинается от 2500 – 3000 руб.
Подключение терморегуляторов к электрическим тёплым полам

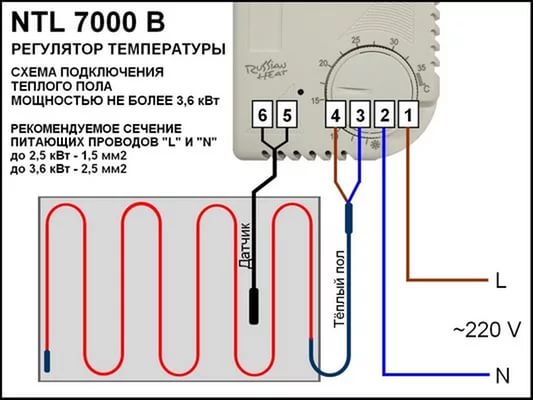

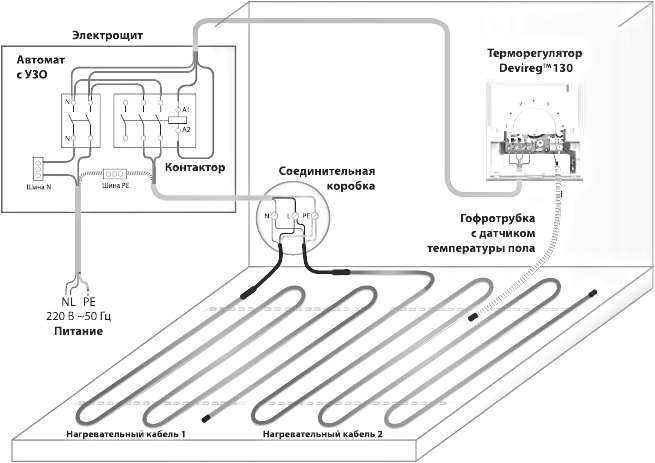

схема подключения
Подобный тип пола подразумевает наличие нагревательных элементов в виде инфракрасных плёнок или кабеля, который обладает большим сопротивлением и постепенно нагревается.
Пошаговое руководство подключения:
- Первым делом определяется место, где будет располагаться термостат.
- Составляем схему подключения.
- Обдумываем схему расположения всех элементов. Рекомендуется проводить установку в местах с наличием доступа к проводам, так как рабочий процесс системы обязывает к наличию напряжения 220 В.
- Укладывая тёплый материал, следует предварительно обдумать где будет размещаться термодатчик, так как его установка невозможна под мебелью или в минимальной близости от регулятора. Использование инфракрасной плёнки подразумевает монтаж датчика со стороны изнаночной части.
- После завершения процесса укладки пола можно приступить с установке термостата. В заранее выбранном месте следует сделать углубление в стене для встроенных приборов или сделать разметку на поверхности стены при установке наружного устройства.
- Сопоставляем коммутируемый тип мощности регулятора с уровнем мощности нагревательных элементов. При значительно меньшем показателе, следует провести монтаж специализированного магнитного пускателя, который рассчитан на осуществление рабочего процесса в сети 220 В.

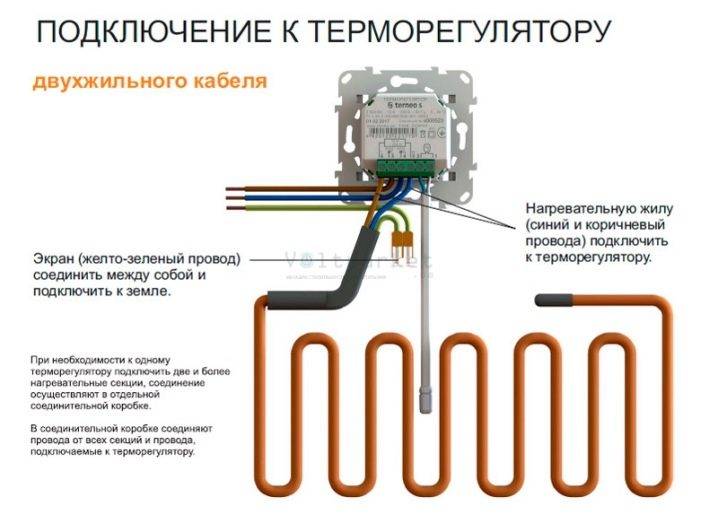

- Приступаем к подключению проводов в единую цепочку. Схема подключения обязательно должна располагаться на корпусе прибора. Соблюдая все правила и советы, сбор проводов в единую цепь сможет осуществить любой желающий.
- В конце следует подключиться к электросети и проверить работоспособность всей системы. Рекомендуется проводить проверку до полной укладки напольного покрытия, что позволит при обнаружении проблемы быстро исправить её и с лёгкостью добраться в нужный момент к нагревательным элементам.
Монтаж нагревательных секций
Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.
Перед тем как разматывать кабель нужно проверить его сопротивление.
Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.
Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля. Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.
В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.
Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.
Подготовка к работе
Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.
Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется
Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.
Снятие передней панели
Терморегулятор E 62.116. Инструкция
Подготовьте нижеперечисленные приспособления для монтажа прибора:
- гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
- отвертку;
- крепежные винты;
- монтажную коробку;
- уровень;
- индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

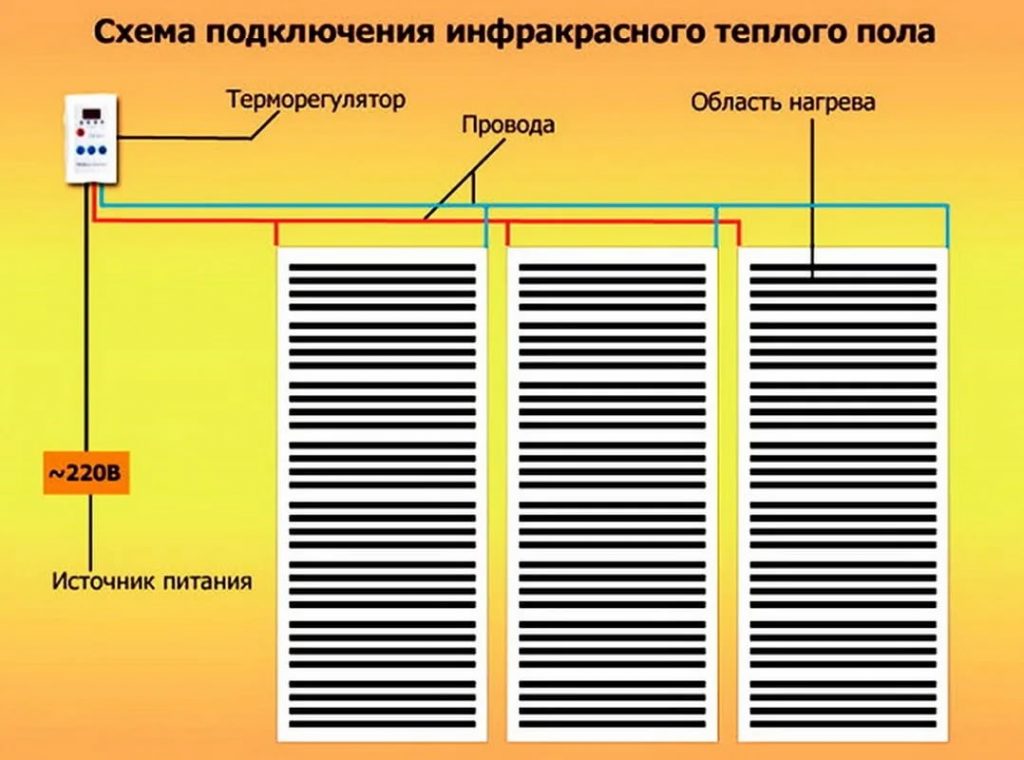

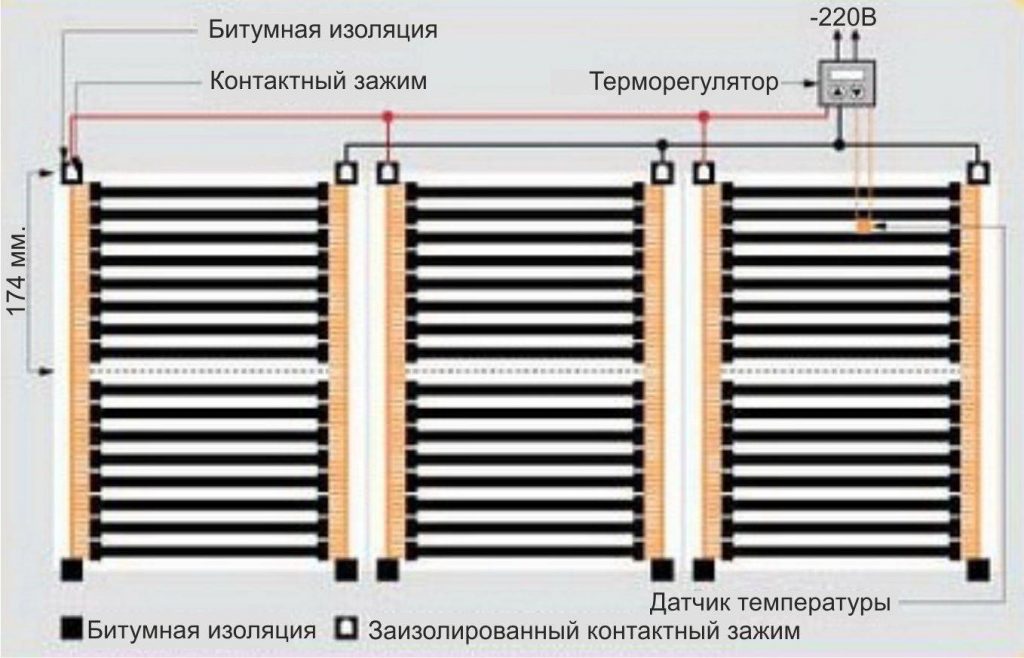

Как подключить терморегулятор к инфракрасному плёночному тёплому полу

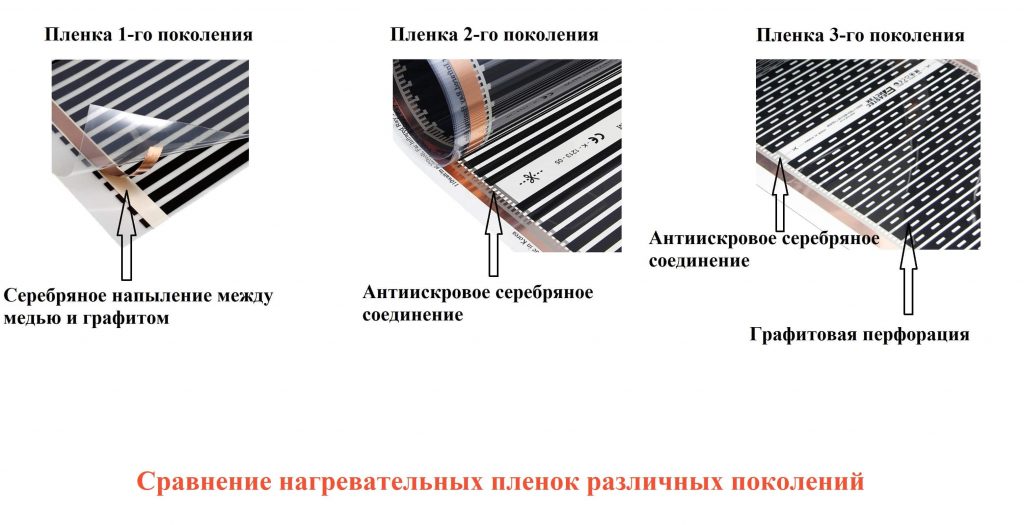

Принцип работы плёночного инфракрасного тёплого пола кардинально отличается от греющего кабеля. Для подкисления терморегулятора, необходимо рассмотреть устройство всей конструкции отопительного прибора в комплексе:

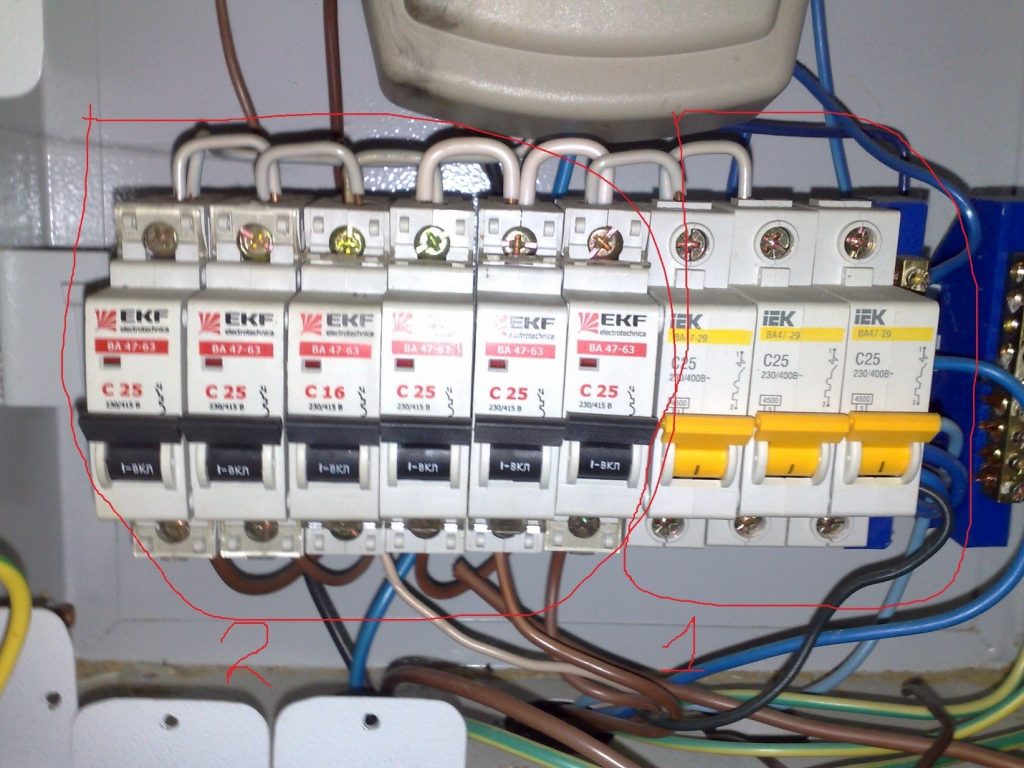

Силовой провод протягивается от щитка, при установке отдельного автомата, либо от распаечной коробки общедомового кабеля.
- Для подключения плёночного пола, рекомендуется использовать кабель 2 х 2,5 мм, но при помещении с площадью не более 15 м2, достаточно приобрести провод 2 х 1,5 мм.
- Плёночный тёплый пол должен монтироваться таким образом, чтобы его медные жилы были направлены вниз.
- В стене монтируется подрозетник, а плёночный пол раскатывается под чистовым покрытием в нужных местах, согласно проекту.
- После раскатки мата, на расстоянии 0,5 – 1,5 м от стены, устраивается термодатчик, провод от которого прокладывается в штробе вместе с силовым питающим кабелем тёплого пола.
- К фазным и нулевым шинам присоединяется подводящий и питающий кабели, а к слаботочным клеммам – две жилы сигнального провода.
- Плёнка мата фиксируется к поверхности чернового пола строительным скотчем.

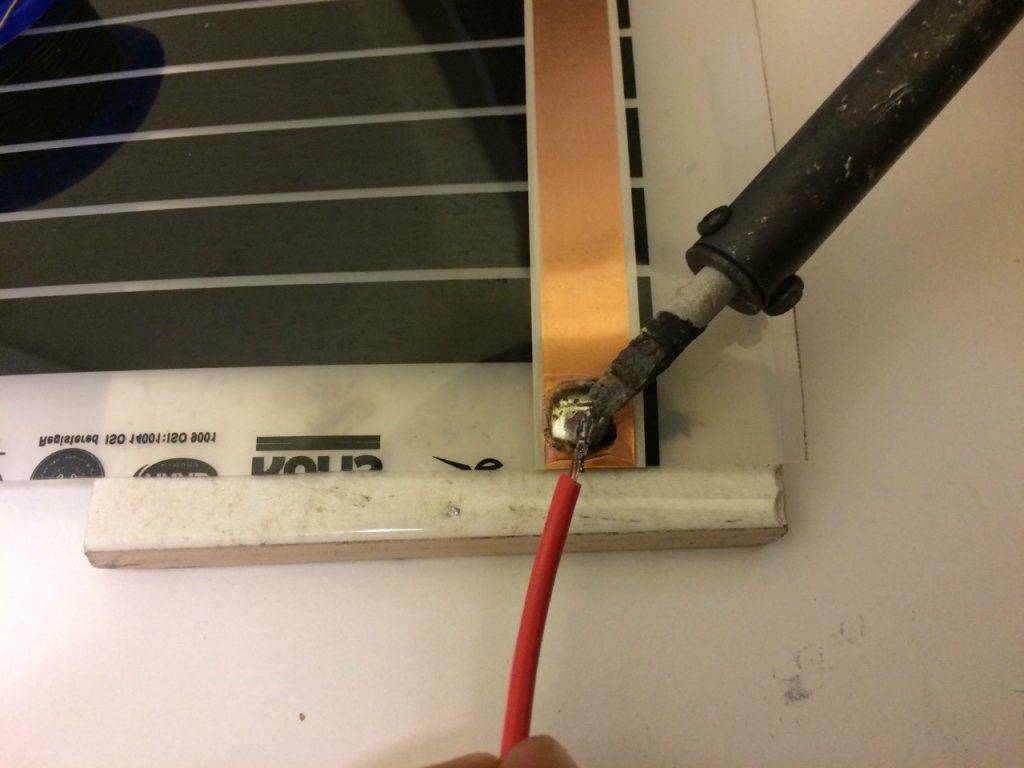

- После раскроя, все проводящие медные контакты мата оказываются оголёнными, и их надо заизолировать диэлектрической самоклеящейся плёнкой.

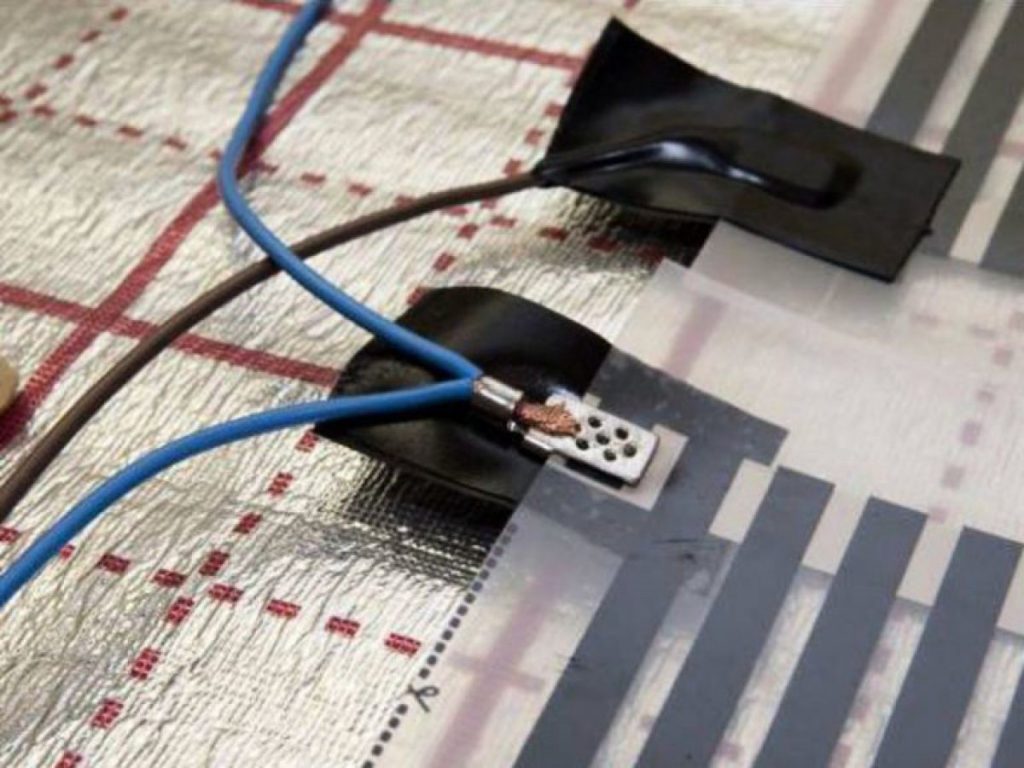

- К каждому инфракрасному плёночному полу прилагается миниатюрная клеммная коробка, контакты которой должны крепиться к оголённым шинам мата.
- Клеммники заводского изготовления идеально подходят к медным жилам тёплого пола при частичном расслоении медных жил и плёночной основы.
- После установки клемм к мату, необходимо обжать полученное соединение.
- Все места сопряжения проводящих шин и клеммных контактов тщательно изолируются специальным битумным скотчем с обеих сторон, до достижения герметичной полости.
Провод датчика температуры расправляется и аккуратно укладывается по центру нагревательной полосы инфракрасного мата.
Головка датчика надёжно фиксируется строительным армированным скотчем.
Все кабели, отходящие от тёплого пола, прокладываются в штрабе к термодатчику, после чего заделываются строительными смесями.
Если при включении прибора, нагрев не происходит, рекомендуется поднять температуру не менее, чем до 32 – 33 оС, что существенно превышает стандартные климатические показатели для жилой комнаты. В отличие от греющего кабеля, мат практически моментально начинает излучать тепло, и пользователь сразу почувствует энергию нагрева. В случае монтажа тёплого пола в летнее время, в солнечную погоду, поверхность пола в комнате может разогреваться до высоких температур, и проверить инфракрасный тёплый пол сразу не получится.
Подготовительные работы
Перед тем как приступить к подключению регулятора, необходимо провести ряд подготовительных действий. Для начала определяют, где он будет располагаться, учитывая ряд нюансов:
- Прибор не устанавливают там, где он может попадать под прямые солнечные лучи, не рекомендуется установка и на сквозняках. Особенно это касается моделей со встроенным датчиком, которые будут регулировать температуру по воздушному потоку комнаты.
- Нежелательно устанавливать регулятор и на наружных стенах, контактирующих с улицей, так как это может привести к неверному снятию показаний.
- Высота установки прибора — не менее важный момент. Предписана установка на высоте не ниже 400 мм.
- Запрещается устанавливать приборы регулировки температуры в помещениях с повышенной влажностью, так как практически ни одна модель не оснащается влагозащитным корпусом. Следовательно, если пол с обогревом находится в ванной, душевой или бане, то сам регулятор необходимо вынести в соседнюю комнату, где он не будет подвергаться избытку влаги.
- Термодатчик необходимо располагать не ближе 500 мм от стены, в случае кабельной модели пола — между витками по центру. Если используется плёночный вариант, то головка термометра располагается по центру карбоновой нагревательной полосы.
Для более удобного и комфортного монтажа рекомендуется использовать удлинённый подрозетник 60 мм. Это позволит свободно расположить все подключённые к прибору провода.
Для пола с обогревом рекомендуется провести отдельную выделенную линию питания с медным кабелем с сечением проводов 2,5 мм, которые вполне смогут выдержать нагрузку до 3,5 киловатт. Причём линия должна быть оснащена отдельным автоматическим выключателем на 16 ампер.
Прежде чем начать подключение, необходимо проделать штробу от места установки прибора к полу. В ней должно поместиться две гофротрубы диаметром 10 мм. В одной из них будут проходить провода к «холодным концам», в другой — линия датчика температуры. Особенно полезно располагать в гофрированной трубке датчик, так как они часто могут выходить из строя, и чтобы не вскрывать каждый раз покрытие, будет достаточно просто вытянуть старый и столь же легко вставить новый.
Если стяжку рассчитывается делать довольно толстую (35–50 мм), то гофротрубки можно не погружать в штробу на полу. В противном случае придётся подготовить соответствующую канавку и здесь. Концы гофры следует заглушить, чтобы в процессе туда не попал раствор.
Правила подключения кабельного пола
Перед началом основных работ поверхность необходимо хорошо выровнять, а вдоль стен закрепить демпферную ленту. При монтаже теплого пола на первом этаже дома обязательно укладывают теплоизоляционный материал. Если под перекрытием есть отапливаемое помещение, то нагревательный кабель можно укладывать на черновой пол.
В первую очередь протягивают силовые провода нагревательного элемента к терморегулятору. При этом соединительная муфта должна располагаться в бетонной стяжке.
Последующие работы предполагают выполнение таких действий:
Укладывается монтажная лента поверх чернового пола или теплоизоляционного материала.
Кабель укладывают удобным способом. Способ укладки можно выбрать любой, но чаще всего мастера выбирают змейку
Очень важно контролировать процесс укладки и следить, чтобы линии кабеля не пересекались.
На монтажной ленте имеются специальные фиксирующие элементы, которые позволяют равномерно распределить и надежно закрепить нагревательный элемент.
Далее берут датчик и помещают его в пластиковую трубу.
Выполняется тестирование системы, проверяется соответствие сопротивления кабеля паспортным значениям.
Заливается бетонная стяжка.
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Ключевые положения техники безопасности
Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:
- перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
- не включайте в электросеть разобранное устройство;
- не используйте регулятор при температуре выше +40 и ниже -5;
- не допускайте запыления термостата;
- не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
- не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
- не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

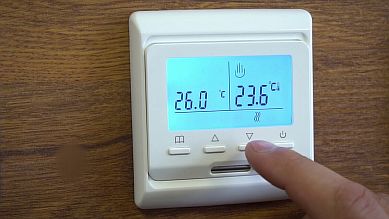

Настройка
Популярные модели терморегуляторов имеют программные модули. Использование устройства даёт возможность задать температуру пола на любой промежуток времени. А наличие сенсорной панели позволяет сделать это в несколько нажатий.
Настройка регулятора электрического пола производится следующим образом:
- Нажимается клавиша включения электропитания «0»;
- Регулируется температурный нагрев кнопками «вверх» и «вниз»;
- Когда набирается температура, высвечивается «set»;
- Желаемый температурный уровень отражается на индикаторе «run»;
- Отключается питание кнопкой on/off.
Установка даты и времени
Панель терморегулятора оснащена значком «книжка», данная кнопка предназначена для настройки даты, времени включения и отключения нагрева. Для этого, она удерживается в нажатом положении вмести с клавишей «вверх», на протяжении 5 секунд.
Происходит открытие меню, где можно установить час и день недели (дни отражаются цифрами от 1 до 7). Сохраняется выбранный вариант кнопкой питания.
Настройка нагрева по дням и часам
Меню активируется также нажатием значка «книжка», и его удержанием на протяжении 5 секунд.
В меню, сначала идут дни. Чтобы выбрать необходимую опцию, используются клавиши «книжка», а также «вверх» и «вниз». Последовательность настроек следующая: день, время, температурный показатель.
В данных настройках сутки разбиты на шесть временных периодов — время:
- подъёма;
- ухода из дома;
- возвращения на обед;
- ухода с обеда;
- возвращения вечером;
- ночное.
Настройка сервисного меню
Активация данного меню производится при выключенном устройстве, кнопками «книжка» и «включение». Данной опцией осуществляется:
- калибровка, переключение и одновременное включение датчиков;
- настройка температурного ограничения;
- установка шага включения и отключения температуры;
- регулировка уровня подогрева.
Кроме того, данное меню позволяет сбросить все настройки.
Детский режим
Для защиты экрана терморегулятора от случайного нажатия, есть функция — установка блокировки. Для этого, нажимаются одновременно две клавиши «вверх» и «вниз» на протяжении 5 секунд — это позволит надёжно защитить прибор от случайного переключения.
Как видите, подключить электрический или плёночный тёплый пол к терморегулятору несложно — самый лёгкий этап при обустройстве полового обогрева. Поэтому, этот вид работы каждый может сделать своими руками.
