Петли для ворот: как правильно приварить кованые металлические изделия, регулируемые элементы для деревянных конструкций

Виды воротных петель

Полотно ворот гаража может быть выполнено из разных материалов – металл, дерево, профилированный лист, декоративная отделка виниловыми панелями. Масса створок и материал, из которого они изготовлены, диктуют характеристики необходимых петель.

Варианты установки петель:

сварка – петли приваривают к полотну створок и раме гаражных ворот;
монтаж при помощи болтов – необходим для работ с древесиной;
крепление на саморезы по металлу – для ворот из профилированного листа.

Вес створок имеет решающее значение при выборе гаражных петель. Если неправильно рассчитать нагрузки, то перекос створки произойдет очень быстро. Мастера советуют для листовой толстой стали устанавливать усиленные петли для гаража.

По размещению петли гаражные делятся на внутренние и потайные. Оптимальная конструкция гаражных петель – петли на шарикоподшипниках, она гарантирует максимальную долговечность.

Форма и характеристики петель для ворот гаража

Форма и конструкция петель для ворот гаража:

накладные – работают бесшумно, легкий монтаж, подходят для гаражных ворот из любых материалов;
сквозные петли – для ворот массой не более 200 кг, монтируются на гайки. Устанавливают такие петли, если нет возможности приварить крепеж. Низкая стойкость к взлому, такие петли подходят для гаражей на охраняемой территории;
цилиндрические – надо приваривать ушки для надежного крепежа;
- цилиндрические с подшипниковой опорой – для гаражных ворот весом менее 400 кг;
- цилиндрические с усилением – для полотна весом до 600 кг;
- петля-стрела – шарнирного типа, прекрасное решение для тяжелых гаражных ворот;
- кованые петли – для деревянных ворот или при отделке полотна деревянной вагонкой.

По форме петли могут быть:

цилиндрические – крепятся только сваркой;
шестигранные – также требуется приваривать ушки;
квадратные – обеспечивают максимальную площадь прилегания петли к створке и раме;
в виде капли – удобный шарнирный механизм, можно крепить на любую конструкцию ворот.

Лучшее решение для металлических ворот гаража – цилиндрические петли на шарикоподшипниках.

Петли на шарикоподшипниках – лучший выбор

Лучшее решение для ворот гаража – петли на шарнирах. Количество петель на створку зависит от массы полотна:

для легкого профнастила подойдут петли на одном шарнире, диаметр 25 мм;
на стандартные металлические ворота нужно шарнир 35 мм;
тяжелые ворота гаража – от двух до трех шарниров на одну створку, диаметр 35 мм и выше.

Когда для ворот гаража надо выбирать регулируемые петли, которые позволяют выставить створки даже при неправильной геометрии проема ворот:

старые гаражи с проседающим или деформированным фундаментом;
неправильная геометрия проема ворот;
частая перестановка коробки металлического гаража.

Как установить петли своими руками, что надо учесть при монтаже?

Особенности

Петли для ворот – это металлическое устройство небольших размеров. Основная их функция – фиксация полотен к существующим стойкам. От них зависит надежность эксплуатационных характеристик конструктивного элемента

Поэтому важно продумать каждую мелочь при выборе петель

В связи с этим следует тщательно подойти к выбору и установке.

Забор из дерева в деревне

Характеризующие параметры:

Принятие нагрузки от веса створок на себя.
Устройство разбирается

При сборке конструкции стоит обратить внимание на то, что, если ворота закрыты, то снять элементы будет невозможно.. Существующие нюансы эксплуатации:

Существующие нюансы эксплуатации:

Присутствие в конструкции отверстий для смазки

Подвижность зависит от своевременного ухода, и их требуется периодически смазывать даже в холодный период.
Радиус открывания зависим от навесов, поэтому их важно закрепить с заданной точностью.

Какие задачи выполняют конструкции

Эскизы моделей

Основная задача петель – обеспечение плавного и бесшумного открывания распашных ворот, а также:

Защита полотна от провисаний.
Способность легко поворачиваться.
Противостояние взламыванию.
Сопротивление условиям окружающей среды.

Если изделие соответствует требованиям качества, то оно и прослужит не один год. При этом первоначальные характеристики тоже не изменятся

Немаловажное значение имеют эстетические показатели, конструкция также должна соответствовать дизайну

Металлическая конструкция

Монтаж петель на створках и опорах

Масса ворот и материал, из которого изготовлены створки и опорные стойки, определяют способ их крепления. На легкие конструкции из дерева петли, как правило, навешиваются с помощью саморезов. Петля фиксируется на фасадной части створки саморезами по дереву соответствующего размера. Далее створка прислоняется к установленной строго вертикально опоре в свое штатное положение. На ней отмечаются места крепления второго сегмента, после чего петля закрепляется на опоре такими же саморезами по дереву.

Приварка петель — процесс достаточно сложный, который лучше доверить профи.

Следует отметить, что крепить петли саморезами можно не только к створкам, выполненным из дерева, но и также и из бетона или к легким рамочным конструкции с полотном из профнастила.

Для массивных ворот, изготовленных из металла, приемлем единственный способ крепежа посредством электрической или газовой сварки. Если установить петли на саморезы под силу даже неопытному человеку, то сварочные работы следует производить только при наличии соответствующего навыка. В противном случае, целесообразно обратиться к профессиональным сварщикам.

Калитки и ворота: подбор петель

Прежде всего, нужно сказать, что существует несколько популярных видов петель:

сквозные – подходят для тонкого полотна калитки;
потайные – обеспечивает большую безопасность;
усиленные – подходят для тяжелых полотен;
цилиндрические – классические петли.

Все они имеют свои особенности, однако чаще всего применяются усиленные – для ворот, и цилиндрические – для калиток.

Пример трехсекционной петли для металлической калитки

Чтобы правильно подобрать механизм, необходимо учитывать целый ряд факторов, среди которых:

Материал калитки. В зависимости от того, каков вес полотна, зависит и выбор петель. Для легких (профнастиловых, пластиковых, плетеных) подходят сквозные, потайные и цилиндрические виды, в то время как для тяжелых (металлических, деревянных, кованных).
Условия эксплуатации. В небезопасных районах разумнее использовать скрытые петли, или же усиленные модификации.
Особенности крепления. В некоторых случая невозможен монтаж классических петель.

В большинстве случаев полотно по своим размерам не больше метра в ширину и не более двух – в высоту. Такой размер считается оптимальным и наиболее удобным для эксплуатации. При таких параметрах, даже если полотно тяжелое, подойдут классические виды крепежей. Если размеры больше, то потребуется применение усиленных петель. В них шарниры изготовлены из упрочненного материала, за счет чего повышается устойчивость к износу.

Неправильно подобранные петли для распашных ворот или же калиток приведут к тому, что полотно будет произвольно открываться, а сама конструкция будет крайне ненадежной.

Какие преимущества у рояльных петель?

Хотя они не так часто используются, как стандартные, но есть несколько веских причин для выбора рояльных петель вместо другого шарнирного механизма:

Способность выдерживать большой вес и интенсивную эксплуатацию.
Установка по всей длине двери обеспечивает равномерное распределение веса дверного полотна на раму.
Непрерывный шарнир закреплен на всю высоту проема, благодаря чему он удерживает дверь в стабильном положении без риска провисания и перекосов.
Сплошные петли также помогают избежать деформации деревянных дверей, что особенно полезно, когда ширина дверного проема составляет 1000-1200 мм.
Плавное поворотное действие без приложения усилий.
Непрерывный шарнир помогает закрыть зазор между дверью и рамой, создавая более плотное прилегание и исключая потерю тепла из помещения.
Отсутствие зазора между дверью и рамой помогает предотвратить защемление пальцев, что повышает безопасность, особенно, когда дверью пользуются дети.
Возможность нарезания на отрезки в соответствии с длиной дверного полотна, створки или крышки.
Незаметность на мебельных дверцах и фасадах.

Но есть и недостатки:

Петли рояльного типа длинные и узкие, поэтому могут погнуться при неаккуратном обращении или транспортировке. Тем не менее, их можно выровнять. После установки они не дают возможность отрегулировать фасад мебели (величину зазоров между элементами), в отличие от стандартных регулируемых мебельных петель, поэтому монтаж «роялки» требует предельной точности. В ходе эксплуатации с ней редко возникают серьезные проблемы, за исключением скрипа, который легко устраняется смазкой, например, WD-40 в аэрозольном баллоне.

Крепление петли-удавки к опоре, или узел Циммермана

Процедура правильной приварки петель на ворота для гаража

В работах связанных со сваркой, крайне важно соблюдать технику безопасности. Вот именно поэтому, Вам следует заблаговременно приготовить для себя перчатки и защитную маску

Начать сварочный процесс лучше, когда ворота еще находятся на ровной плоскости земли. Петли необходимо заблаговременно промазать солидолом.

Стадии сварки петель для гаража:

Сначала, Вам понадобится подкладка у которой толщина от двух до пяти миллиметров. Ее необходимо подсунуть под низ петли;
Верх петли можно взять с торца;

Дальше следуют отличия, как говорилось раньше, — все зависит от того какую форму имеет столб.

Петли нужно выпустить наружу на пять миллиметров.

Виды петель

Петли для крепления распашных ворот могут различаться формой, количеством секций и способом крепления. Самым надежным, и поэтому самым популярным, способом фиксации является сварка.

Все остальные параметры петель зависят от из вида:

Петли цилиндрической формы – оснащены опорным подшипником, предназначены для ворот небольшой массы. Допустимая нагрузка – 400 кг. Крепятся сваркой.
Цилиндрические с усилением – от предыдущих отличаются наличием специальной пластины для распределения нагрузки между створкой и стойкой. Максимальная нагрузка – 600 кг. Крепление – сваркой и винтами.
Сквозные петли применяются там, где отсутствует возможность использовать сварку или винтовое соединение. Крепятся следующим образом – стойка просверливается насквозь, соединение со створкой происходит гайками. Максимальная нагрузка – 200 кг.
Трехсекционные накладные – предназначены для массивных створок, с ними отсутствует риск провисания створок, появления скрипа, а открывание будет плавным. Кроме того, такие конструкции славятся повышенной взломоустойчивостью.

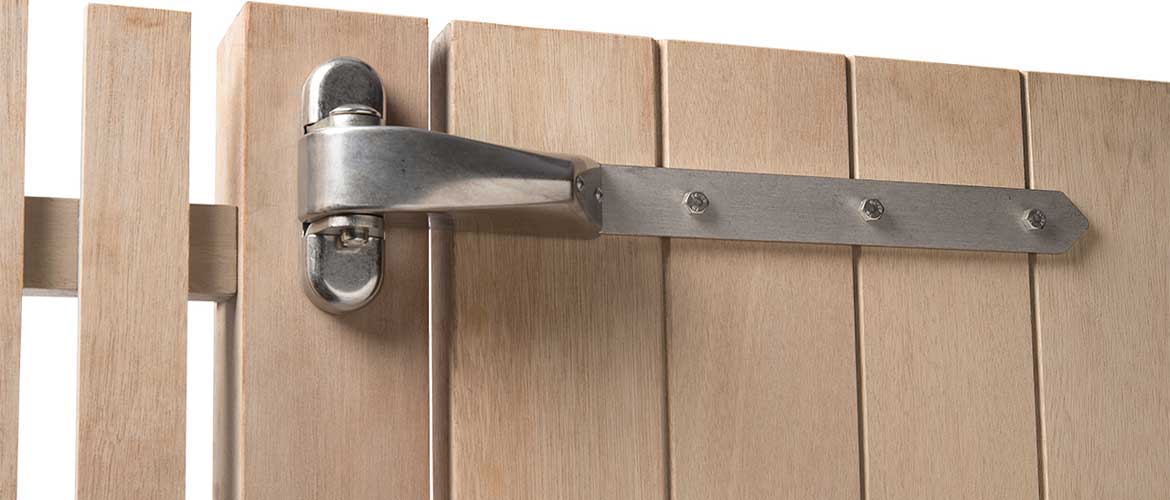

Жиковины (кованые петли) – кроме своего прямого назначения, служат еще и украшением, придавая воротам особый колоритный вид. В основном используются для деревянных конструкций.
Петля — стрела, шарнирная или полушарнирная – используется для тяжелых и толстых ворот, дверей или калиток. Выпускаются: обычные, фигурные и съемные. Оптимальный вариант для массивных гаражных ворот.
Регулируемые – конструкционные особенности позволяют изменять положение створки по высоте. Используются если велика вероятность, при каких-либо обстоятельствах, смещения опорных стоек. Выдерживаемая нагрузка – до 200 кг.

Приварить петли, как уже было сказано, можно самостоятельно, если к процессу подойти ответственно и соблюдать все правила и технологию. Однако, если нет необходимых навыков для установки или вы не уверены в своих возможностях, лучше воспользоваться услугами специалистов.

Видео: Как приварить точёную петлю

Технология приварки петель

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник

Если его нет – нужно установить стальной шарик

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

зазор между опорной стойкой и рамой створки – до 5 мм;
предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
часть петлевой группы со штифтом располагается снизу, его направление – вверху;
сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

защитная маска сварщика;
измерительный инструмент: линейка, рулетка, строительный уровень;
смазка для петель – солидол или аналогичный ему по свойствам состав;
болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Как правильно приварить петли своими руками

Тонкости приваривания петель:

При работе с прямыми петлями вначале их приваривают на ворота. Для этого ворота необходимо уложить на землю, обеспечив им горизонтальное положение.
Для петли нужно сделать подложку, которая должна составлять половину длины крепежного изделия. Толщина подложки – не более 4 мм. Заготовку нужно положить под петлю (в ее нижней части), прихватив при этом верхнюю часть со стороны торца.
Чтобы закрепить петли на выпуклой стойке, их выпускают наружу на полмиллиметра. Если стойка прямоугольной формы, то петли приваривают к ней заподлицо.
Приваривание петель к воротам
Слегка прихваченные комплектующие, выравнивают при помощи бруска, который укладывают вдоль петель. Только после выравнивания петли основательно приваривают.
Сварку следует осуществлять плавными и мелкими движениями. Делается она по очереди, по 2 раза с каждой из сторон.
Закрепленные на дверях петли приваривают к стойкам. Делать это нужно с внутренних сторон стоек. В процессе приваривания необходимо проверить качество работы створок: то, как легко они открываются и закрываются. Если имеют место некоторые неудобства, с наружной части повторяют несколько прихваток сваркой.
Для окончательной сварки ворота закрывают. В центре закрытой конструкции помещают подставку, которая будет удерживать створки в нужном положении во время окончания работ по привариванию петель. Сварка при этом выполняется с обеих сторон.
Сварочный шов всегда делается только в направлении снизу вверх.
Перед тем как открыть ворота, петлям нужно дать полностью остыть.

При работе со сварочным аппаратом допускается использование только исправной техники. Тем, кто не имеет достаточного опыта в такой деятельности, специалисты рекомендуют никогда не делать сварку в одиночестве

Важно помнить, что сварочные работы требуют от мастера бдительности и соблюдения правил безопасности. Во время работ необходимо надеть на лицо защитную маску, а на руки – специальные перчатки. Чтобы не испортить одежду, следует все время находиться в защитном комбинезоне

Несколько раз в год петли необходимо обрабатывать машинным маслом или иными средствами защиты. При сильном загрязнении, с них следует счищать грязь. Соблюдение несложных правил ухода и регулярные проверки на наличие коррозии, позволят петлям служить долгие годы без ремонта

Чтобы не испортить одежду, следует все время находиться в защитном комбинезоне. Несколько раз в год петли необходимо обрабатывать машинным маслом или иными средствами защиты. При сильном загрязнении, с них следует счищать грязь. Соблюдение несложных правил ухода и регулярные проверки на наличие коррозии, позволят петлям служить долгие годы без ремонта.

Самодельные петли для ворот: экономим 1000 рублей

Хорошие петли для металлических ворот стоят дорого. цена на одну петлю может достигать порядка 1000 рублей. Конечно, хочется сэкономить такую внушительную сумму за обычный кусок металла. А можно ли это сделать? Оказывается, можно! В данной статье речь пойдет о том, как изготовить самодельные петли для ворот своими руками. Поехали!

А мастерить наши чудо-петли предлагается из обычных обрезков металлических труб. Необходимо взять трубы такого диаметра, чтобы внутрь большой трубы помещалась труба поменьше.

Также необходимо заварить дно у внешней трубы. Чтобы оградить внутренний механизм от внешних воздействий. В итоге у нас качественный аналог заводской петли. Вы даже можете заварить дно и у внутренней трубы, чтобы поместить подшипник внутрь.

Качественная петля проработает особо долго, если её хорошо смазать. Наша самодельная петля тоже требует своевременной смазки. Для этого мы воспользовались графитовой смазкой. Вы можете взять любой аналогичный смазывающий материал.

Финальным шагом в нашей работе будет прикрепление металлических пластин к нашим обрезкам труб, чтобы была возможность комфортного крепления к элементам ограждающей конструкции наших петель.

Финальный вариант самодельных петель представлен на фотографии ниже. Как видно, данные петли совсем не отличаются от своих магазинных собратьев, а стоят сущие копейки.

Надеемся, что данная статья будет вам полезна, уважаемые читатели! Желаем вам умной экономии и эффективного использования ресурсов!

Выбор и подготовка петель

Петли важно рассчитать по весу ворот

Стальные ворота – конструкция тяжелая и крупная. Кроме того, ворота постоянно подвергаются действию снега, дождя, холода и солнца. Фурнитуру для них нужно выбирать очень тщательно:

Самый важный параметр – вес, который смогут выдерживать петли. На маркировке указывается рекомендуемая масса створки с учетом движения, поэтому превышать этот показатель запрещается.
Угол открытия – если рядом с воротами растут деревья и створка не сможет открываться полностью, нет смысла выбирать петли с поворотом на 180 градусов. Если створки должны полностью освобождать проем, лучше купить последние.
Способ крепления – этот параметр определяется конструкцией полотна и опорных столбов.
Срок эксплуатации – менять фурнитуру на воротах сложно и тяжело. Предпочтение отдается наиболее надежным изделиям и фирмам.

Нередко декоративность тоже является решающим фактором при выборе. Для деревянных резных ворот лучше выбрать красивые накладные «стрелы».

Технология процесса

Устанавливаем платики

У многих неопытных сварщиков возникают определенные сомнения по поводу возможности приваривания цилиндрических петель к плоской поверхности. Не стоит сомневаться – эта процедура с круглыми петлями выполняется куда легче, чем с квадратными и шестигранными.

Для того чтобы правильно приварить круглые петли, необходимо позаботиться об установке платиков – они привариваются к самим петлям при помощи сварочного аппарата. Необходимо сделать это ровным швом. Путем приваривания платиков к петлям организуется удобная площадка для установки петель на сами ворота. Эти незаменимые элементы подбираются в соответствии с массой ворот и прочностью материала, из которого изготавливаются платики.

Усиление петель платиками

Некоторые мастера приваривают петли без использования платиков. Такой вариант также возможен, однако благодаря их применению крепление является более надежным.

Устанавливаем ворота

Перед тем, как варить петли на ворота, створки ворот необходимо правильно расположить в проеме гаража или забора. Сложность процедуры заключается в том, что ворота следует размещать в проеме до приваривания петель, то есть фактически на глаз. Чтобы расположить ворота максимально точно, необходимо воспользоваться строительным уровнем и большим терпением. Регулировка положения ворот должна осуществляться столько раз, сколько необходимо до достижения ровного положения створок. Только после точного размещения можно выполнять приваривание.

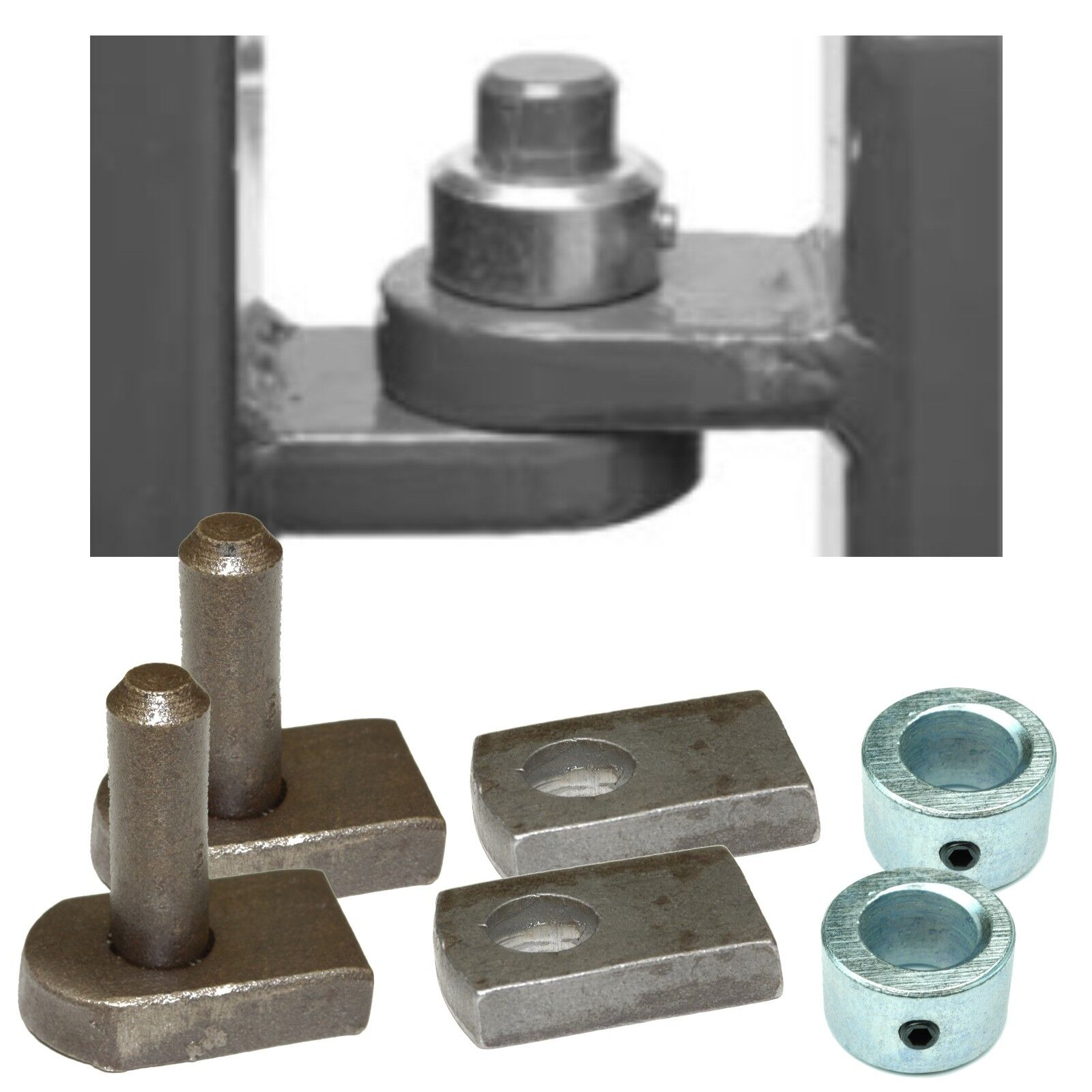

Воротные петли с приваренными платиками

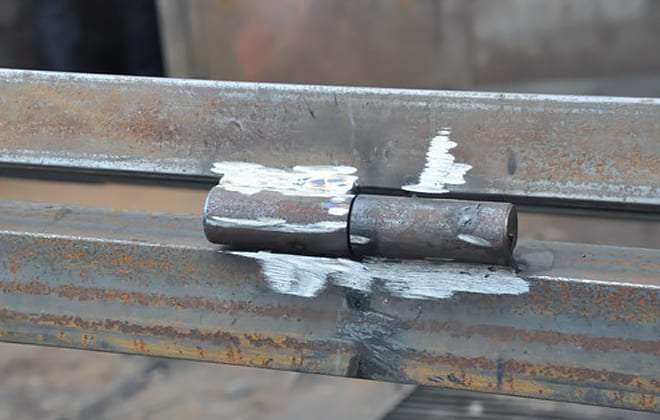

Привариваем петли к воротам

Теперь разберемся, как правильно приварить петли на ворота. Несмотря на кажущуюся сложность этой процедуры, ее вполне реально выполнить при должной сноровке и терпении. Приваривание петель на ворота гаража выполняется в несколько последовательных шагов, указанных ниже:

Намажьте гаражные петли с приваренными платиками солидолом, чтобы обеспечить их плавный ход после установки. Также подготовьте тонкие подкладки под петли – их толщина не должна превышать 5 мм. Они необходимы прежде всего для круглых петель.
Произведите правильную разметку полотна под петли. Так, необходимо наметить отступы от краев на 25-30 см. Разметка наносится строительным карандашом.

Подготовленные платики

Приварите петли к дверному полотну. Для этого первоначальным образом приварите штыковые части петель, поначалу лишь слегка прихватив их сваркой, после чего варите металл по направлению снизу-вверх, обеспечивая при этом максимально ровный шов.
После приваривания первого шва на всех петлях, необходимо при помощи уровня (для этих целей лучше использовать строительный) следует проверить правильность открывания и закрывания ворот. Если дефекты не обнаружены, можно продолжить.

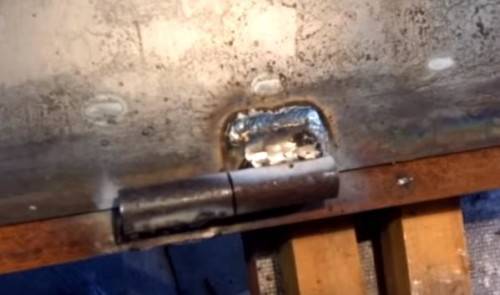

Приваренная к воротам железная петля

После того, как установка петель на ворота путем приваривания завершена, нужно аккуратно обработать все сварные швы шлифовальной машинкой. Последний этап – покраска ворот и петель любым понравившимся вам цветом. На этом все!

Как видите, самостоятельное крепление петель ворот не являются такой сложной задачей, невыполнимой в домашних условиях. Достаточно иметь под рукой необходимое оборудование и неукоснительно соблюдать указанные в данном руководстве рекомендации к действию.

Если вы устанавливаете петли для ворот гаража, приваривайте их таким образом, чтобы двери открывались наружу. В противном случае после снегопада возникнут большие проблемы.

Критерии выбора

Шарниры используются не только для металлических ворот, но и для деревянных. Эти изделия рассчитаны на постоянные серьезные нагрузки в процессе эксплуатации. При наличии множества положительных свойств, данные петли отличаются доступными ценами, поэтому купить их может каждый. Тем, кто собирается купить шарниры для самостоятельного изготовления дверей, следует определиться с размерами крепежей.

При расчетах нужно принять во внимание проходимость ворот, частоту их использования. Составив точный чертеж ворот и проведя расчеты, можно понять, какой тип шарниров будет уместен для конкретных ворот

Качественные гаражные шарниры должны обладать следующими функциональными особенностями:

Пример шарниров гаражных ворот

отсутствие шума при движении створок;
мягкость поворота;
недопустимость произвольного движения дверцы;
полное отсутствие просадки двери;
устойчивость к вандализму.

Перед тем как купить подходящий шарнир, необходимо уточнить, какая весовая нагрузка заявлена производителем относительно данного изделия. Для деревянных дверей или простой калитки из профнастила, достаточно петли, имеющей в диаметр от 25 мм. Длина изделия рассчитывается по ширине створки. Для дверей гаража, где на шарниры оказывается в среднем давление в 250 кг, лучше всего купить крепеж диаметром в 45 мм, а длиной в 170 мм.

Количество крепежа также определяется силой нагрузки, которая на них оказывается.

Элементы простых воротных петель

Правильно выбранный и приваренный шарнир обеспечивает любым по тяжести воротам легкие движения без заклинивания. Именно он задает дверям радиус открытия, поэтому его следует монтировать исключительно по правилам. Так как эти крепежи представляют собой разборную конструкцию, во время работы с ними нужно убедиться в том, что в запертом состоянии они не «снимутся с петель».

Петли для ворот: виды и особенности выбора

Виды воротных петель

Форма и характеристики петель для ворот гаража

Петли на шарикоподшипниках – лучший выбор
