Смеситель для ванной: устройство водопроводного крана

ВЕНТИЛЬНЫЙ СМЕСИТЕЛЬ

Комплектуется двумя видами кран-букс:

1.    Кран-букса с керамическими пластинами.

2.    Кран-букса на резиновых прокладках.

ОСОБЕННОСТИ ПЕРВОГО ВИДА ИЗДЕЛИЯ

– Пропускная способность кран-буксы достигает 25 литров в минуту.

– Керамическая кран-букса удобна в эксплуатации. Она быстро открывает и закрывает воду, но является менее стойкой к примесям в воде.

– Ржавчина, окалины, мелкие камни истирают керамические пластины и выводят кран-буксу из строя.

– Керамическая кран-букса открывает пропускное отверстие, особенно это касается кран-букс размерами ⅜. Это существенно влияет на экономию воды, но очень снижает силу потока воды из смесителя.

ОСОБЕННОСТИ ВТОРОГО ВИДА ИЗДЕЛИЯ

– Резиновая кран-букса открывает пропускное отверстие на сто процентов и делает это намного плавнее. Это способствует более удобному и точному выставлению нужной температуры.

– Резиновая прокладка кран буксы, которая осуществляет запирание воды, менее чувствительна к грязи, песку и ржавчине. Однако резиновая прокладка под воздействием различных температур изнашивается.

– Открывание и закрывание кран-буксы сопровождается сильным шумом.

– Со временем резиновую кран-буксу становится трудно закрывать. Это связано с тем, что латунный шток при температуре 85˚С обрастает слоем оксида латуни и увеличивается в диаметре.

Несмотря на все это, вентильные смесители являются самым экономичным вариантом, обладая высокой степенью ремонтопригодности. А заменить кран-буксу на таком смесителе вполне возможно и самостоятельно, без привлечения специалиста, что является колоссальным преимуществом.

Устраняем протечку воды в месте переключения воды с гусака на душ

Здесь тоже может быть виновата износившаяся прокладка и для устранения проблемы достаточно будет ее заменить. Для работы вам потребуется: новая прокладка (можно без проблем купить в любом хозяйственном магазине), ФУМ лента, шестигранный ключ. Для замены прокладки потребуется произвести следующие действия:

• демонтировать рычаг, с помощью которого переключается вода;
• достаем фиксирующий болт (в некоторых моделях такой болт может отсутствовать, поэтому просто откручиваем деталь от смесителя);
• снимаем рычаг;
• меняем прокладку;
• для повышения герметизации наматываем на резьбу ленту;
• производим сборку в обратном порядке.

Протечка краника в двухвентильном смесителе

Причина кроется в износе или повреждении уплотнительной прокладки, спрятанной в кран-буксе. Иногда происходит разрушение самого кран-букса. Если в вашей ванной протекает смеситель, и вы не знаете, как его починить недорого, сделайте это самостоятельно.

Быстрое восстановление смесителя выполняют, перекрыв воду:

1. Протекающий вентиль освобождают от заглушки.
2. Откручивают держатель, при помощи которого вентиль прикреплен к корпусу изделия. После этого, используя инструмент (рожковой или разводной ключ) выкручивается кран-букс.
3. В зависимости от степени поломки, заменяется кран-букс или уплотнитель под ним.
4. Новые детали устанавливаются на место старых, после чего смеситель собирается.

ТЕРМОСТАТИЧЕСКИЙ СМЕСИТЕЛЬ

Более современный и в большей степени сложный вид. Главный принцип работы термостатического смесителя – это поддержание постоянной температуры смешанного потока воды, вне зависимости от перепадов давления в смесителе общего водоснабжения.

Главный узел термостатического смесителя – термостатический картридж, сердцем которого является расширяющий материал, состоящий из нескольких видов воска и других составляющих. При повышении температуры восковое содержимое расширяется и давит на диафрагму. Поддерживающая пружина обеспечивает возврат диафрагмы в обратном направлении при понижении температуры воды. Скорость срабатывания термостата колеблется от 0,3 до 3 секунд.

Смеситель самостоятельно подмешивает холодную либо горячую воду в зависимости от того, в какую сторону произошел перепад давления в системе водоснабжения. В итоге, мы с вами получаем ровную, стабильную, комфортную температуру воды.

В большинстве случаев перепад давления холодной либо горячей воды заключается в том, что все элементы потребления – смесители, унитаз, стиральная и посудомоечная машина, если таковая имеется, запитаны на линии водоснабжения последовательно. Вследствие этого, открытие либо закрытие воды на любом участке потребления влияет на всю систему в целом.

Простой пример: человек принимает душ. Он настраивает воду необходимой температуры и силу напора. В это время на другом участке потребления человек включает кухонный смеситель. И, естественно, происходит перепад давления, который влияет на все настройки первого потребителя.

К несомненным достоинствам данного типа смесителей является огромная экономия воды, так как отсутствует время для настройки температуры и силы воды вручную.

Недостатками данного типа смесителя является невозможность ремонта без привлечения специалиста и достаточно высокая стоимость.

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

• Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
• При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
• Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
• В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
• В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
• В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Разновидности

Совмещенные смесители производятся на протяжении длительного времени и не теряют популярности у потребителя. Для соединения крана и душа используется шланг, позволяющий размещать элементы на расстоянии друг от друга. Модели различаются способом открывания, наличием дополнительных функций, габаритами и формой. Специальная лейка позволяет менять режимы подачи воды, имеет эргономичный дизайн. Выделяют следующие разновидности смесителей:

С двумя вентилями

Такой тип смесителя относится к классической разновидности кранов. По бокам располагаются вентили для горячей и холодной воды, позволяющие регулировать напор и собственноручно настраивать температуру. Отличаются простотой эксплуатации и невысокой ценой. Ручки легко откручиваются. Модели придутся по душе поклонникам традиционного дизайна.

Регулировка воды осуществляется с помощью блок-узла, входящего в состав конструкции. Двухвентильная модель имеет долгий срок службы – она редко ломается за счет простоты устройства. К недостаткам относят наличие в конструкции резиновых прокладок, которые быстро выходят из строя и требуют замены. Цена на смесители российского производства колеблется в диапазоне от 2 до 6 тысяч рублей.

Однорычажный

Это довольно распространенная модель, пользующаяся большим спросом у потребителя. Чтобы включить воду, требуется поднять рычаг. Регулировка температуры осуществляется автоматически с помощью встроенного керамического или шарового картриджа. Первый выполнен в виде двух прочных пластин, характеризующихся высоким уровнем износостойкости. Отдельные детали, как и регулирующая головка шарового механизма, изготавливаются из нержавеющей стали.

Термостатическая

Такая модель является наиболее современной разновидностью кранов, оснащена датчиками. Стильный дизайн позволяет встраивать ее в интерьеры хай-тек. На лицевой стороне располагается панель с переключателями для установки требуемой температуры воды.

Сенсорная

Такой смеситель имеет встроенный датчик, реагирующий на приближение рук. Вода включается автоматически, что помогает экономить время. Чаще всего модели приобретаются для ресторанов, общественных туалетов, торговых центров. Температура воды настраивается заранее – посетитель не может самостоятельно ее сменить.

Для изготовления моделей используются нержавеющие металлы. Наиболее популярным и доступным вариантом выступает сталь с антикоррозийным покрытием, отличающаяся универсальностью, прочностью и доступной ценой. Латунь и бронза имеют привлекательный внешний вид, они позволяют создавать смесители нестандартной формы. Интересный вариант позволяет создать и керамика, однако она довольно ломкая.

Рейтинг популярных производителей из Европы:

• Grohe, Elghansa, Hansgrohe, Jado, Hansa (Германия);
• Timo, Oras (Финляндия);
• Lemark (Чехия);
• Jacob Delafon, Valentin (Франция);
• Gustavsberg (Швеция);
• Bugatti, Fiore, Bandini (Италия).

Промышленные модели

Помимо классических кранов для принудительного отведения воды также существуют специальные варианты для производственных целей. Например, это модель гравитационного смесителя СБ-97МК, назначение которого — сортировка и соединение различных сухих материалов. Широкое применение он получил в фармацевтике, агропромышленном комплексе и производстве металла.

Фото – СБ-97МК

Обслуживание подобных устройств требует специальных навыков, т. к. зачастую они работают с большими объемами

Обращаем внимание, их работа производится по принципу шарикового, но при этом значительную роль играет смешение за счет действия сил гравитации

Советы по выбору устройств для подачи и смешивания воды

Смесители в схеме ванной могут быть разными.

Схема устройства однорычажного смесителя.

1. Устройство должно быть увесистым. Это значит, что оно должно быть выполнено из металла достаточной для долголетней службы толщины. Легковесные модели, как правило, изготавливаются из силумина (сплав кремния и алюминия), который механически не очень прочен. У таких моделей часто отлетают ручки, не выдерживают нагрузки прижимные гайки.
2. Тяжелые устройства, конечно, не лишены недостатков, но даже то, что производитель не экономит на металле, уже хорошо. Поэтому выбирать лучше модели из латуни, которые дороже силуминовых, но не боятся монтажных деформаций.
3. Размеры устройства подбирают под конкретную ванну: модель для установки непосредственно на борт ванны не может монтироваться на стену.

Да и сама схема смесителя должна быть как можно проще.

1. Функциональные особенности моделей устройств для смешивания воды каждый выбирает исходя из привычного размещения гигиенических устройств ванной и личных предпочтений: короткий или длинный шланг душа, длинный или короткий излив (он же круглый или прямоугольный), характер и вид переключения направления подачи воды (излив/душ) и тому подобное.
2. Одна из самых основных особенностей в этих моделях – это схема, по которой работает смешивающее устройство. В настоящее время на рынке представлены различные модификации смесителей. По схемам управления потоками воды они разделяются на следующие виды:

Схема работы смесителя для ванной.

• модели с механической схемой управления, построенной по принципу отдельной регулировки каждой водяной струи (горячей и холодной), с отдельным переключающим воду элементом излив/душ (фото 1);
• модели с механической схемой управления, построенной по принципу регулировки воды только одним рычагом (фото 2);
• модели термостатические с бесконтактной схемой управления, принцип работ которых основан на регулировании воды электроприводами под управлением инфракрасных датчиков; питаются такие устройства от сети или от собственного источника (фото 3).

Смесители классической схемы (а) стоят меньше, чем однорычажные (б), но и не так надежны, как последние. Термостатические модели – самые дорогие и современные.

Составляющие прибора

Чтобы поподробнее разобраться в его конструкции, обратимся к еще сохранившимся у многих смесителям советского образца, которые выпускались для совмещенных санузлов. Они состоят из таких основных частей, как:

• корпус-камера, в котором происходит смешивание горячих и холодных струй воды;
• золотниковый переключатель;
• эксцентрики;
• носик с сеткой (или без нее);
• декоративные фланцы – они закрывают место присоединения водопроводных труб к смесителю;
• резиновые прокладки для разных частей прибора,
• вентильные головки-запоры;
• ручки.

Такие агрегаты присоединяются к водопроводу через стальные уголки, если трубы проводились в стене. Расстояние между ними выбирается в 148-152 миллиметра. Для точной установки прибора в горизонтальной плоскости применяются эксцентрики. Они отличаются от современных моделей. При установке раньше использовалась льняная пакля. Прежде чем закручивать в уголок (муфту) эксцентрик, сначала надо надеть накидную гайку, а затем декоративный фланец. Полностью разобранный смеситель этого типа состоит приблизительно из двадцати частей.

Вентили-запоры вкручиваются в основной корпус прибора и должны очень плотно подходить к седлам аппарата. В них установлены прокладки. Сами краны закрыты рукоятками, которые надеты на их вращающиеся штоки. Эти элементы закреплены винтами, которые закрыты пластиковыми заглушками красного и синего цвета (соответственно, горячая и холодная вода)

Носик смесителя герметизируется с помощью резиновой и пластмассовой прокладок. Для его закрепления на корпусе предусмотрена фиксирующая гайка. Переключатель «душ – излив» состоит из нескольких элементов, главный из которых – золотник. Для того чтобы он плотно перекрывал ход струям воды, на нем сверху и снизу установлены резиновые прокладки, фиксированные с помощью винтов.

Для обеспечения движения золотника вверх и вниз в данной конструкции применен кривошип. На штоке этой детали есть бороздки для резиновых колец, но для обеспечения герметизации можно использовать и льняной шнур. Сам кривошип нужно хорошо смазать. На нем установлена ручка переключателя. Для его фиксирования применяется специальный винт.

На корпусе есть переходник для крепления шланга от душа, который закрепляется с помощью переходной гайки с резиновой прокладкой.

Разновидности водопроводных кранов и их устройство

Опишем наиболее распространенные виды водопроводных кранов и их особенности:

Кран-смеситель – самый часто встречающийся вариант, который позволяет регулировать температуру воды посредством смешивания потоков холодной и горячей воды.

В типах смесителей несложной конструкции смешивание производится за счет применения двух вентилей – для холодной и для горячей воды. Непосредственно смешивание происходит в изливе крана.

Поток воды в смесителях регулируется прижатием к седлу прокладки, обычно изготавливаемой из резины. Осуществляется прижатие за счет передвижения штока, вкручиваемого в буксу. Таким образом прокладка закрывает седельное отверстие и ограничивает водный поток.

Шаровой кран – также распространенный тип водопроводных кранов.

Шаровой кран в разрезе

По типу регулятора водного потока устройство крана подобного типа можно сравнить с самоварным краником, в котором применяется золотник. Золотник в шаровом кране выполнен в форме шара, отсюда и происходит название крана.

В золотнике имеется сквозное отверстие, и если золотник повернуть так, чтобы отверстие «смотрело» вдоль оси крана от входного к выходному патрубку, то кран будет открыт.

Если же золотник повернут на 90 градусов от указанного положения, то подачи воды не будет.  Устройство шарового крана таково, что он открывается лишь за четвертую часть оборота и поэтому удобен в тех случаях, где подача или перекрытие воды должно происходить быстро, например в контрольных вентилях на трубах.

В бытовых смесителях для ванной или раковины не применяется установка шаровых кранов , так как здесь необходима плавная регулировка интенсивности и температуры потока воды.

Однорычажный смеситель – напротив, в основном применим именно в бытовых условиях.

Устройство крана-смесителя продумано таким образом, чтобы регулировка потока производилась посредством опускания и поднятия ручки, а соотношение холодной и горячей воды, т.е. температура воды, получаемой на выходе из крана – при помощи поворота ручки.

Керамический смеситель – данный тип смесителей делится, в свою очередь, на смесители с керамическими дисками и устройства с шаровым механизмом.

Последние по принципу действия аналогичны работе шаровых кранов, однако в золотнике у них вместо одного три отверстия – два для входа воды, одно для выхода.

В керамических смесителях имеется керамический картридж, который состоит из заглушки и пары керамических дисков с отверстиями. Во время поворота дисков относительно друг друга верхний диск перекрывает просвет отверстий для холодной и горячей воды в нижнем диске, меняя при этом соотношение потоков.

Изменение положения заглушки приводит к смене сечения отверстия верхнего диска, тем самым происходит регуляция общего потока воды.

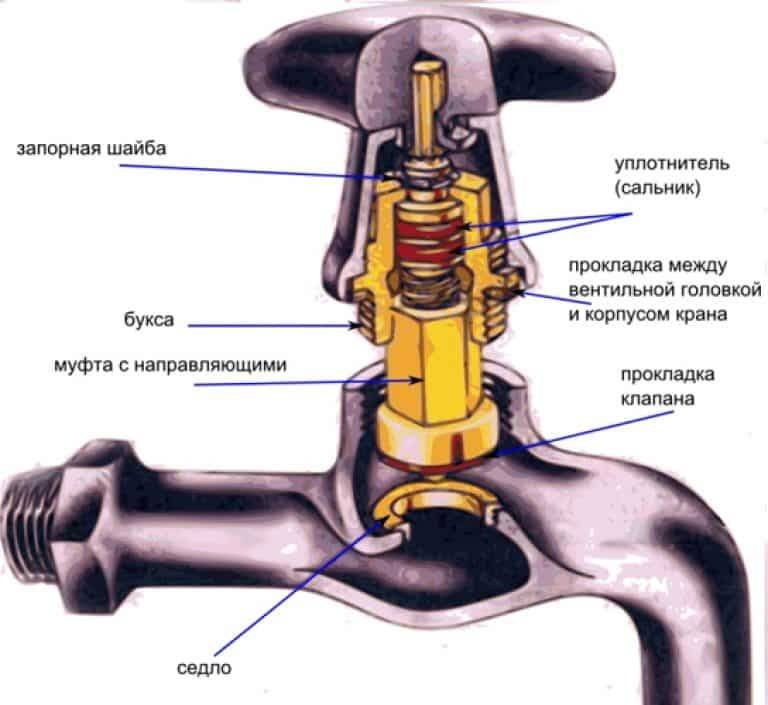

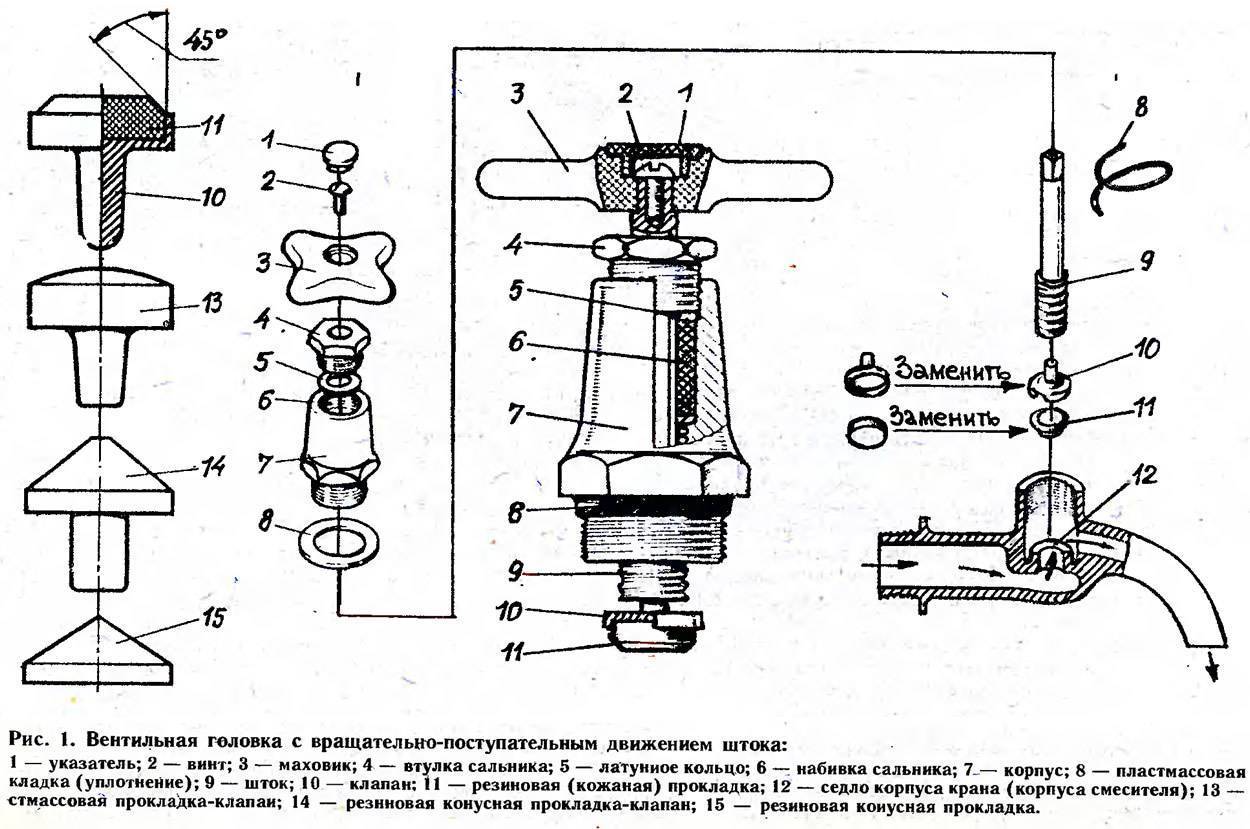

Схема крана водопроводного классического типа

Виды

Все разнообразие конфигураций и расцветок нельзя описать даже в самой подробной статье, при этом внутреннее устройство всех существующих водопроводных кранов можно разделить на четыре основных типа.

Одновентильный

Простая и надежная конструкция такого механизма проверена временем и до сих пор используется для подачи воды. Принцип работы такого крана основан на возвратно – поступательном движении вентиля, который прижимает резиновую прокладку внутри корпуса к специальному «седлу». Эти модели могут регулировать подачу воды, но не ее температуру, так как устанавливаются лишь на одну трубу.

Более усовершенствованная модель имеет внутри керамический кран – буксу, в которой расположены две пластины с отверстиями. При вращении рычага крана, одна из пластин поворачивается и когда отверстия совпадают, идет подача воды. Краны с керамической «начинкой» более надежны и меньше ломаются, но и стоимость их немного выше старых моделей с червячным вентилем.

Двухвентильный смеситель

Для удобства пользования горячей водой, целесообразней использовать специальные краны – смесители. Само название уже свидетельствует о том, что это устройство может смешивать два потока, поэтому чаще всего можно встретить именно такие универсальные краны.

Схема строения двухвентильного водопроводного крана практически ничем не отличается от предыдущей конструкции, только в этом случае выход воды происходит с одного крана, к которому подсоединены два запорных механизма. Регулировка напора и температуры потока происходит вручную. Такие краны пользуются спросом до сих пор, успешно конкурируя с более современными моделями однорычажных смесителей. Принцип действия такого смесителя позволит использовать его и для ванной комнаты. В этом случае необходимо выбрать модели с переключением потока на душевой шланг.

На видео — ремонт водопроводных кранов:

Однорычажный шаровый смеситель

Подобные устройства появились относительно недавно, но уже стали невероятно популярны. Конструкция таких кранов представляет собой внутренний шарообразный картридж с тремя отверстиями. Два предназначены для поступления горячей и холодной воды, через третье смешанный поток поступает наружу.

Регулировка напора и температуры происходит вручную, но в отличие от вентильных кранов не требует много времени: достаточно повернуть рычаг направо или налево, а для усиления скорости подачи воды сильнее приподнять ручку вверх.

Удобство пользования таких моделей гарантирует им стабильную популярность. Это породило и другое явление — большое количество фальсифицированной продукции, поэтому при покупке следует внимательно изучить все детали механизма. Некачественный материал обычно легче, толщина металла минимальна, имеются незначительные дефекты покрытия и стыков деталей. Если возникли сомнения в качестве товара, такую покупку следует отменить.

Смесители с терморегулятором

Прогресс охватил даже такое универсальное устройство, как водопроводные краны, поэтому усовершенствованные модели рычажных смесителей появились уже и со специальной функцией — регулировкой температуры воды.

В корпусе устройства находится специальный термоэлемент, который автоматически регулирует подачу горячей и холодной воды, чтобы на выходе получился поток заданной температуры.

Программирование термоэлемента происходит снаружи при помощи специального рычага, как и скорость воды. Подобные краны будут стоить намного дороже стандартного смесителя, приобрести их также проблематично, ведь эта инновация еще практически неизвестна покупателям. Целесообразно устанавливать подобные устройства в детских и медицинских учреждениях, а также для домашнего пользования.

Бесконтактные (сенсорные) смесители

Подобное новшество произошло с появлением фотоэлементов, которые могут реагировать и подавать сигнал на приближение объекта. В этом случае при приближении рук к носику крана, срабатывает индикатор и поступает вода. Если руки убрать, поток перекроется автоматически. Это очень удобно в общественных местах, ведь тратится меньше воды и нет вероятности, что из-за халатности одного из посетителей произойдет «потоп».

Также это весьма хорошо с точки зрения гигиены, ведь непосредственно к крану люди не прикасаются. Чаще всего такие смесители устанавливают в крупных компаниях, а также ресторанах и местах массового скопления народа. Стоимость таких приборов довольно высока, а температурный режим программируется отдельно. Это значит, что подача воды происходит с одинаковым напором и температурой.

Виды и устройство смесителей

Рассмотрим, как устроен смеситель для ванной с душем. Это поможет понять принцип его работы в зависимости от конструкции. Все смесители, которые можно использовать в ванной комнате, подразделяются на 3 категории:

1. Сенсорные. Управляющим элементом такого устройства является фотоэлемент, подающий команду на включение прибора в работу и его отключение. Самостоятельный ремонт таких устройств очень сложен, поэтому рациональнее всего будет отнести его к специалистам.

2. Вентильные. Устройство смесителя для ванной с душем вентильного типа совсем простое:

• корпус;
• излив;
• вентили. Предназначены для ручного управления смесителем;
• кран-буксы. Они регулируют подачу воды. Старые модели оснащаются резиновыми прокладками, а новые имеют керамические пластины.

На фото конструкция вентильного смесителя с флажковым переключателем

3. Рычажные. В последнее время такой вид смесителей набирает популярность. Состоит типичная рычажная модель из таких элементов:

• корпус;
• излив (гусак);
• керамический или шаровый картридж, в котором происходит смешивание воды. Керамические картриджи не подлежат разборке. Если такой картридж пришел в негодность, ремонт смесителя для ванной с душем будет заключаться в замене такого картриджа;
• управляющая рукоятка, регулирующая напор воды и ее температуру. Крепится на рычаге картриджа;
• гайка, фиксирующая картридж в корпусе;
• крышка корпуса, прикрывающая собой картридж, и предназначенная для придания смесителю более эстетичного вида.

Основные узлы рычажного смесителя с картриджем

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

1. Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
2. Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
3. Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
4. Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Устраняем течь в из-под однорычажного смесителя

Причиной такой поломки может быть вышедший из строя картридж. Здесь для проведения необходимых работ потребуется уже новый картридж, плоскогубцы и шестигранная отвертка. Обычно, при покупке устройства покупают сразу и запасной картридж для смесителя. Если вы этого не сделали, то покупать новый следует только после того, как вы демонтировали старый, который и будет служить вам в качестве образца. Для того, чтобы устранить неполадку, вам потребуется сделать следующее:

• снять с рычага заглушку;
• демонтировать фиксирующий болт;
• снять рычаг;
• демонтировать старый картридж;
• установить новый картридж, купленный по образцу старого;
• все проделать в обратном порядке.

Выводы и полезное видео по теме

Подробный ролик о том, как выбрать смеситель:

Немного об устройстве смесителя двух вентильного и рычажного типа:

Видео запись о самостоятельном монтаже крана в ванной:

Ролик об основных тонкостях при собственноручной установке смесителя:

Выяснив основные нюансы установки смесителя в ванной, можно смело начинать самостоятельную замену. Самое главное – все делать последовательно и аккуратно, чтобы не повредить детали, применив чрезмерную силу.

Перед монтажными работами надо перекрыть водопроводные трубы, чтобы не затопить соседей снизу. Самостоятельная установка займет немного времени и позволит сэкономить на услуге сантехника.

Имеете опыт замены старого смесителя или установки нового крана? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии. Форма для связи расположена ниже.
