Печь для бани своими руками — подробно

Как правильно монтировать дымоход

Труба дымохода может быть монтирована через крышу или стену бани. Более предпочтительно направлять трубу напрямую через крышу: это позволит сократить теплопотери, продлить срок службы дымохода, сэкономить средства и время на монтаж. Однако такой способ монтажа требует тщательной изоляции трубы – в противном случае есть риск возгорания и задымления помещения.

Для изоляции дымохода используется базальтовая вата. Она укладывается вокруг проходной трубы по всей длине и фиксируется стяжками. Место соприкосновения дымохода с потолком требуется подготовить укладкой дополнительного теплоизоляционного слоя примерно на метр в каждую сторону. Между проходным узлом и дымовым каналом должен оставаться небольшой зазор – этот воздушный карман позволит отводить лишнее тепло и обезопасить постройку от возгорания.

Банная буржуйка

Буржуйка – это миниатюрная банная печь, которая позволит быстро протопить небольшое помещение. За счет малого объема топки такая печь нуждается в постоянном поддержании огня, а в остальном она мало уступает полновесной банной печи.

Своими руками буржуйку для бани можно собрать из листовой стали и дымоходной трубы. Для этого из металла варится короб. В трубе вырезается отверстие под поддувало, над ним приваривают фиксаторы для колосника. Внутрь печи добавляют пруты колосника, добавляют отверстие для подачи воды, формируют крышу с отверстием для дымохода. Для каменки по крыше формируются бортики из решетки. По желанию буржуйку можно изолировать кирпичом.

Способы самостоятельного изготовления

Горизонтальное расположение

При решении самостоятельно изготовить печь в баню из трубы стоит учитывать, что о стильном внешнем виде такой конструкции говорить не приходится. Однако она в полной мере выполняет свое функциональное предназначение, быстро и эффективно отапливая парную объемом до 20 м3.

Конструктивно печи для бани, изготовленные своими руками из стальной трубы, делятся на вертикальные и горизонтальные. Каждая разновидность имеет свои плюсы и минусы. Основной критерий при выборе той или иной модификации должен основываться на  площади и планировке парилки.

Горизонтальное расположение

Если принципиально важно сохранить свободное пространство в парной, выбирать следует вертикальную конструкцию. Но у горизонтальной печи есть несколько очевидных плюсов:

• удобное расположение топки;
• оптимальная высота расположения каменки из-за небольшой высоты самой конструкции;
• отличный нагрев камней и бака с водой;
• небольшой вес конструкции позволяет установить ее в центре помещения на обычном стальном листе, толщиной 8 мм при условии изоляции толщиной 20 мм;
• равномерное распределение топлива.

Материалом для изготовления горизонтальной конструкции может быть труба диаметром 50 см или старый газовый баллон.

Особенность такой печи заключается в том, что она отлично прогревает все участки парной, кроме пола.

Вертикальное расположение

Вертикальная печь из трубы

Уровень теплообмена и время горения у вертикальной печки в баню из трубы ниже, чем у горизонтально установленной конструкции. Это связано с тем, что тепловая энергия стремится вверх, не успевая прогреть металлические стенки.

Скорость сгорания топлива внутри вертикальной конструкции можно уменьшить, прикрыв дверцу зольника и ограничив тем самым доступ кислорода в топку. Еще один недостаток заключается в том, что в вертикальной печи топливо сгорает сразу целиком, а в горизонтальной – постепенно, обеспечивая равномерный прогрев помещения. Плюс вертикальной конструкции заключается в более интенсивном нагреве камней и получении более насыщенного пара.

При выборе состава для окрашивания металлической поверхности следует учитывать его термостойкость. Краска решит вопрос с внешним видом печи и защитит металл от коррозии. На отдачу тепла влияет фактура и цвет состава – матовая темная поверхность лучше отдает тепловую энергию, нежели гладкая глянцевая.

Нагретый металл выделяет обжигающее инфракрасное излучение. Защитит от него кирпичная кладка, которая впитает тепло и будет постепенно его отдавать в помещение.

Существует несколько вариантов:

• с помощью сплошной облицовки печь можно сделать эстетически привлекательной, но в некоторой степени ее обогревающая эффективность снизится;
• увеличить теплоотдачу и создать более комфортные условия в непосредственной близости к печи можно с помощью небольшого кирпичного теплового экрана;
• к универсальным вариантам относят устройство конвекторной облицовки с продухами.

Обработка металлической поверхности специальными химическими составами называется воронением. Этот метод декорирования обеспечивает помимо эстетичного внешнего вида надежную защиту от коррозии.

Особенности выполнения чертежа

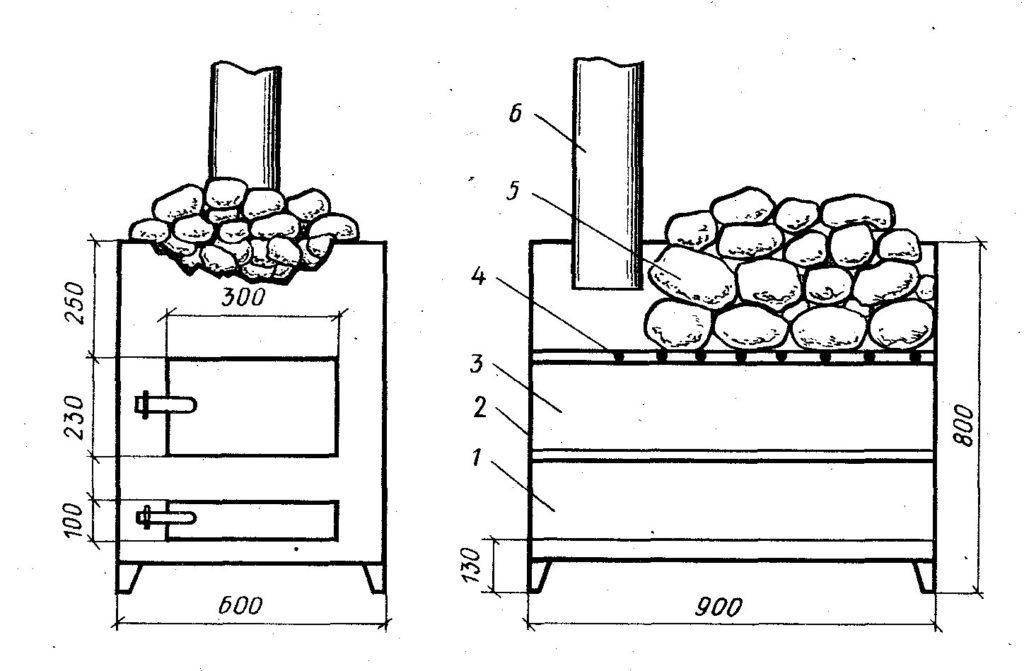

Чертеж для самостоятельного изготовления

Чтобы правильно выбрать способ расположения печи в парной, предварительно рекомендуется выполнить чертеж помещения и самой конструкции, чтобы понять, сколько места потребуется для ее размещения.

Конструктивно банная печь состоит из последовательно закрепленных посредством сварки элементов:

• корпус с поддувом, каменка, топка и колосники;
• бак для воды;
• дымоотвод;
• искрогаситель на дымоходе.

На выбор подходящей для отдельно взятой конструкции трубы влияет толщина стали и размер внутреннего сечения изделия. О параметрах изделия скажет маркировка «диаметр*толщина стенки». Для банной печи предпочтительное значение диаметра составляет 50-60 см, а толщина стенки 0,7 – 1,3 см. Такие стенки лучше всего поддаются обработке и в ходе эксплуатации под воздействием высоких температур не деформируются.

Чаще для этих целей приобретают трубу сечением 53 см – это значение считается наиболее оптимальным для парилки. Небольшую печь диаметром 42,6 см можно установить в маленьком помещении бани, по большей части выполняющем функцию моечной. Для просторной парной подойдет труба сечением 63 см.

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

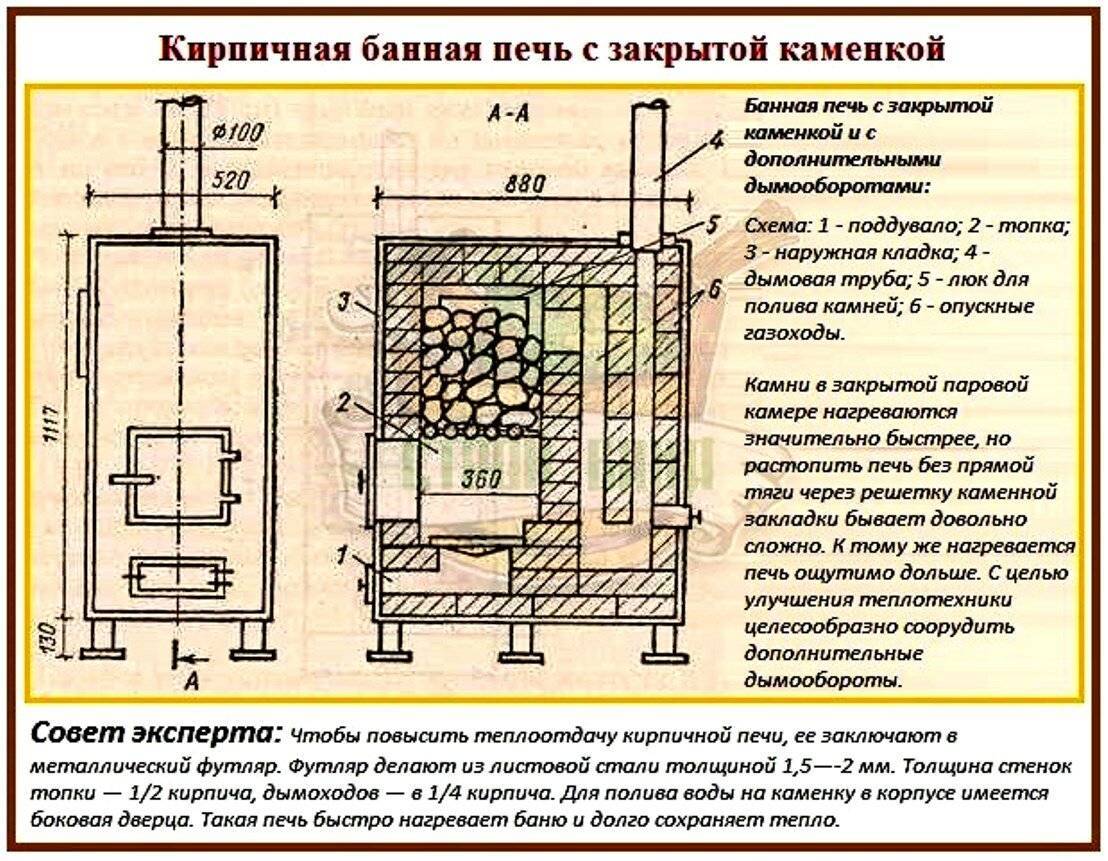

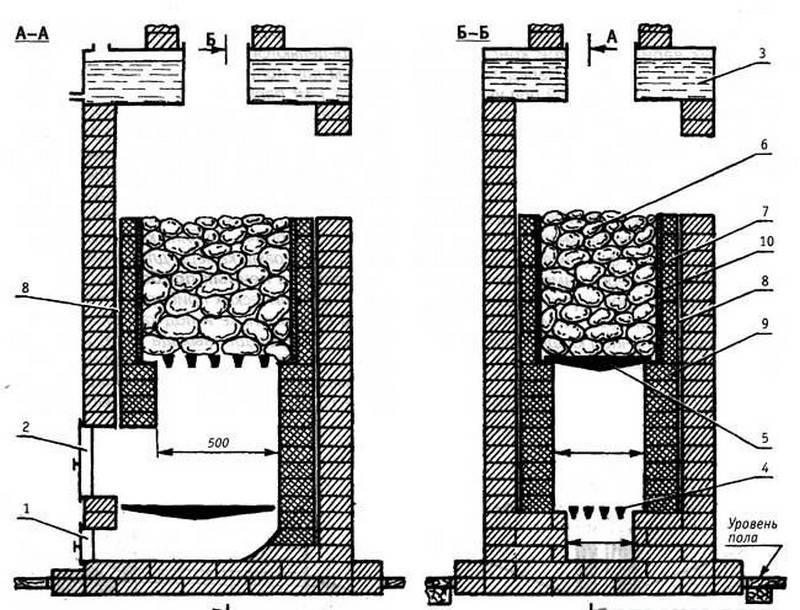

Кирпичные печи для бани – чертежи с порядовками

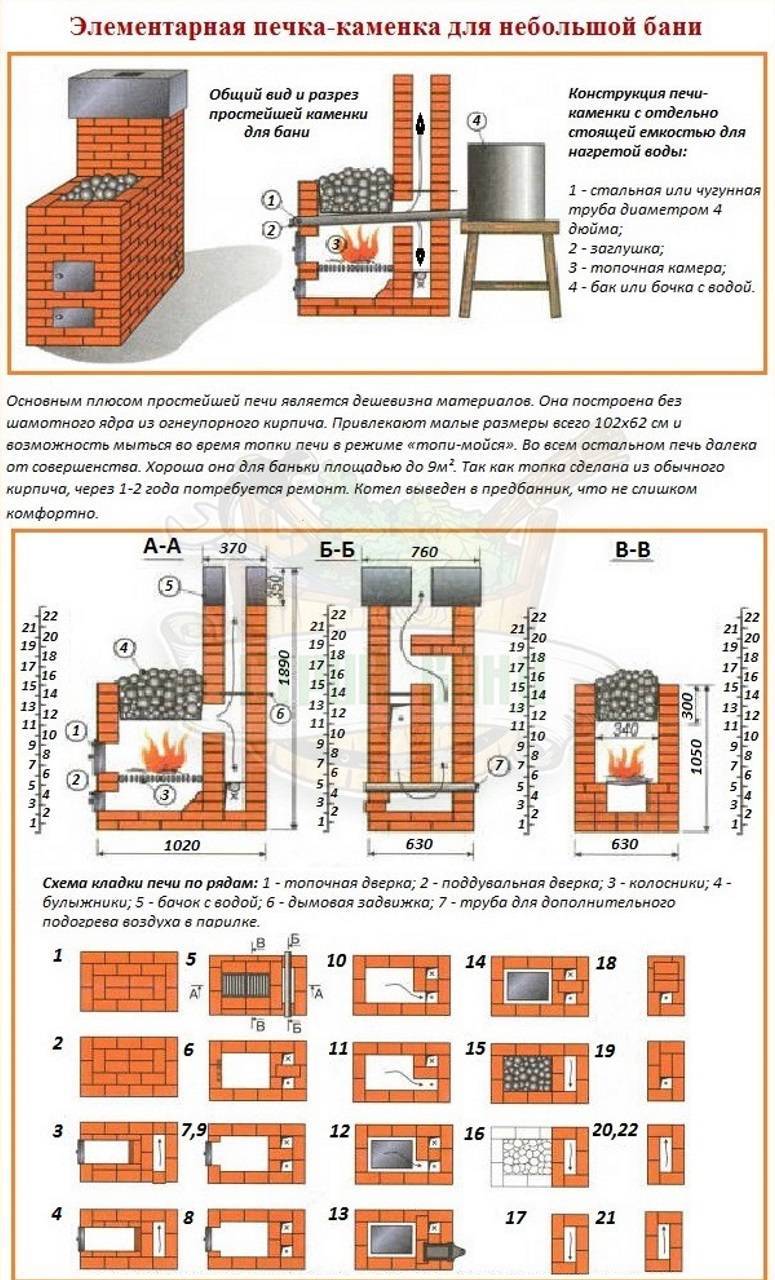

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.

Кирпичная печь для бани – фото кладки

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.

Порядовка банной печи из кирпича

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Укладка стенки печи для бани своими руками из кирпича

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Крепление дверки печи для бани своими руками из кирпича

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Колосники для банной печи из кирпича

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Кладка топочной камеры печи для бани из кирпича

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Самодельные колосники для кирпичной бани

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Особенности установки

1. Перед отделением для топки необходимо положить теплоизоляционный материал и накрыть его листом металла.
2. Печь нельзя устанавливать близко к деревянным стенам или материалам, которые быстро и легко воспламеняются.
3. Можно обложить металлическую печь кирпичом. Он увеличит теплоотдачу и придаст устройству дизайнерский вид, а также увеличит безопасность использования. Толщины стенки в полкирпича будет достаточно, расстояние от самой топки – 10-15 см.
4. Первые несколько раз готовое изделие следует протапливать для прогрева и усадки материала, а потом уже можно поместить его в баньку.
5. Дверцы топки должны находиться напротив входа.
6. Часть дымохода, который проходит через крышу, следует покрыть известью и оштукатурить. Труба должна быть выше кровли на 50 см и больше.
7. Топка из горизонтальной трубы сжигает дрова полностью и дает больше тепла.
8. Наиболее удобно делать печь для бани из толстой качественной трубы, которая не подвержена коррозии и подходит по размеру.

Современные специалисты делают топку с двумя отделениями: в одном горит твердое топливо, а другое предназначено для догорания того, что осталось. Таким образом увеличивается КПД работы. Размер всей конструкции должен соответствовать площади бани.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Кладка печи: второй этап

После того, как завершите с сооружением внутренних и внешних стенок топочной части, переходите к установке топочной дверцы. Для ее крепления можно использовать ту же оцинкованную проволоку, но лучше скручивайте не один кусок, а сразу три.

Далее уложите еще один ряд кирпичей и начинайте сооружать камеру для камней. Ее размер должен быть таким, чтобы все булыжники прогревались равномерно, то есть слишком большая конструкция ни к чему – в этом случае тепло не будет доходить к верхним камням. Считается, что оптимальная высота – 40-50 см. Когда камера будет выложена, отделайте ее стальными листами, отражающими тепло.

Следующий шаг – установка второй колосниковой решетки. После этого продолжайте наращивать ряды, оставляя проем для пара. Его средняя ширина – 50 см. Этого абсолютно достаточно, чтобы заменить камни или же выполнить ремонт внутренних стенок печи. Высота проема – 5 рядов. После их укладки нужно закрыть отверстия – для этого придется заказывать специальную дверцу под размеры конкретного сооружения.

Когда печь достигнет необходимых вам размеров, накройте конструкцию стальным листом с предварительно вырезанным отверстием. Затем установите уголки для перекрышки и закройте их кирпичами. Потом приступайте к сооружению дымохода.

После завершения кладки печи установите рядом бак для воды и соедините конструкции металлическими или металлопластиковыми трубами.

Как видите, кладка кирпичной печи с топкой из предбанника состоит из массы процедур, которые никак нельзя назвать простыми строительными работами. Поэтому, чтобы успешно с ними справиться, четко соблюдайте технологию и не пренебрегайте правилами безопасности – здесь нет места самодеятельности, ведь каждый шаг должен быть продуман до мелочей.

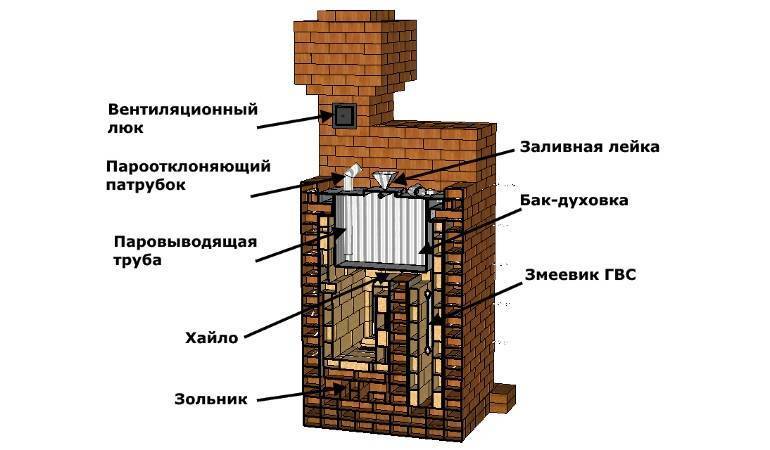

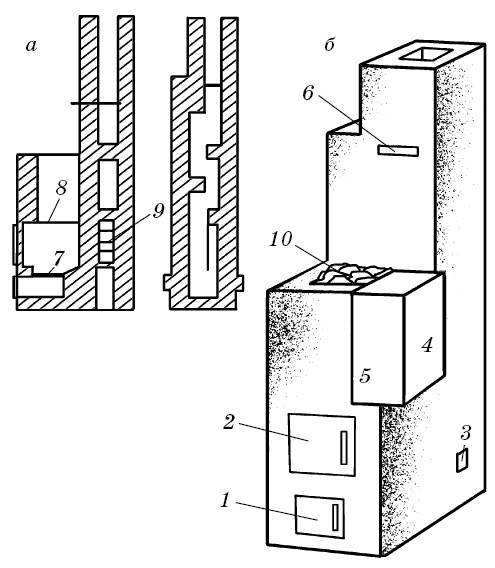

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Основные типы печей

Бани и сауны являются одними из самых распространенных видов отдыха и оздоровления. Многие стараются на своем дачном участке или около дома построить хоть небольшую баньку. Кроме основной конструкции и соблюдения правил безопасности, нужно правильно сварить и установить печь, от которой и зависит весь банный эффект.

Сварная печь в бане

Существует несколько видов печей, которые устанавливают в бане и их условно можно классифицировать по следующим признакам:

• Материал, из которого изготовлена печь может быть разным. Самыми распространенными вариантами являются каменная, кирпичная и металлическая конструкция. Их можно приобрести уже в готовом виде и установить у себя в бане. Также, с целью экономии средств, можно печь изготовить своими руками. На сегодня самой популярной вариацией является комби-печь, которая сваренная из металла и по бокам обложенная кирпичом. Такая модель позволяет быстро нагреваться и медленно остывать воздуху за счет того, что кирпич способен удерживать тепло длительное время. Такая печь идеально подойдет для бани, которая постоянно работает, например, в оздоровительном центре.
• По типу теплоносителя. Самые распространенные модели печей топятся дровами или углем. Более усовершенствованные печи работают на газу или от электроэнергии. Газовые немного экономнее, но для бани топка дровами – лучший вариант. Ничто не сравнится с натуральным дымом и смолами, которые выделяются во врем горения.
• По расположению топки конструкции могут быть абсолютно разными. Самый простой и распространенный вариант, при котором и топка, и сама печь находятся в парильной. Такая конструкция считается бюджетной и экономной, но следует подумать о том, что около печи должен быть запас дров. А держать их непосредственно в бане не очень удобно, особенно, если она небольшого размера. Лучше и проще, когда топка выведена в предбанник и топится оттуда.
• По методу нагрева камней также печи разделяются на несколько типов. Они могут располагаться на печи или в специальной металлической емкости на дымоходе. Плюс такого способа заключается в том, что камни не контактируют с сажей и не загрязняются. Он больше подходит для постройки финской сауны.

Прежде чем строить баню и печь, нужно детально все обдумать, составить план и взвесит все «за и против» касаемо разных вариаций постройки конструкции.

Габариты каменки

Если утепление бани было сделано в соответствии с технологическим процессом, то объем парной будет влиять на количество камней. Существует несколько источников, которые рекомендуют применение определенного количества камней. В среднем на 1 куб. метр положено 20–40 камней. Вообще-то, чем больше положено камней, тем быстрее можно получить нужный объем пара. Однако должно соблюдаться одно условие. Мощность печи должна быть достаточной, для их нагрева.

Основной проблемой, которую приходится решать, эта плотность камней. У каждой породы она своя. Поэтому одинаковая масса может отличаться разным объемом. Средняя парилка, имеющая объем 12–14 куб метров, хорошо прогревается каменкой с габаритами 30х40х30 миллиметров. В зависимости от конструкции печи эти значения могут изменяться.

Чтобы сделать такой теплотехнический расчет, нужны специальные знания и опыт. Гораздо проще, пользоваться готовыми чертежами, в которых уже высчитаны определенные пропорции. В принципе, как минимум, объем топки, в которой не установлена каменка, не должен быть меньше. В идеале, должен быть даже больше на 30-50%.

Трудности при установке самодельной каменки

Несоблюдение правил строительства приводит к ошибкам. В таких случаях печи становятся недолговечными

Во избежание разочарования важно держать в уме следующие пункты инструкции:

• помнить о гидроизоляции на фундамент печи;
• готовить правильный песчано-глиняный раствор (1:2);
• выбирать качественный материал;
• следовать стандартам при выборе размеров печек.

Строительство без соблюдения соответствия со схемой, монтаж нестандартной арматуры, неровная кладка могут привести к отсутствию тяги и к задымлению бани.

Возможные неполадки:

• Нет должного нагрева. Это происходит, когда закрывается не та задвижка — они разные при «летней» и «зимней» топке бани.
• Выбивается дым в разных частях трубы — необходимо расширение дымохода и исключение прямых углов.
• Печь дымит — раствором плохо замазаны щели и отверстия для чистки. Или используются сырые дрова.
• Медленный нагрев – на внутренних стенах печи много сажи. Её надо очистить.

Преимущества материала

Несколько слов о преимуществах самого кирпича, как строительного материала.

• Во-первых, он отличным образом сочетается с любыми интерьерными решениями при обустройстве бани. А внешне смотрится весьма изящно (как правило, и дополнительной облицовки или штукатурки не требуется).
• Во-вторых, кирпич обладает высокой планкой чистоты в смысле экологии, а нагреваясь до высокой температуры, не выделяет в окружающую атмосферу небезопасные для человека химические вещества, как некоторые другие материалы.
• Кирпич обеспечивает необходимую консистенцию пара, мягкого и густого, который положительным образом воздействует и на самочувствие парящегося, и на общий оздоровительный фон для организма человека (разумеется, при должном режиме посещения парилки).
• В-третьих, кирпичная печь при правильном уходе прослужит многие годы – вполне исправно.
• А еще кирпич – отличный регулятор влажности, поэтому конденсату здесь – просто нет шанса!
• Еще один плюс: отлично от металла, каменный дымоотвод не нужно очищать постоянно при частом пользовании парной, и для растопки печи из кирпича можно применять сырье, что запросто отыщется на строительном рынке (отходы досок, щепа, обрез) или же собирается собственноручно (веточки, мох, тому подобное).

Изготавливаем печь в сауну

Основной задачей таких отопительных приборов считается скорость получения требуемой температуры, а также возможность постоянной её поддержки. Самым простым решением считается установка вентилятора. Благодаря обдуву стенок, будет повышаться температура.

Аналогичной функцией обладает кожух-конвектор. Другими словами, это корпус, завернутый в оболочку. Между топкой и кожухом возникает зазор, примерно 1,5–2 см. Снизу в щель засасывается воздух.

Он движется вдоль стенок, и начинает нагреваться, попутно охлаждая стенки. Затем он начинает подниматься. По всей площади парилки начинает разноситься мягкое тепло. Если для корпуса печи был использован толстый металл, разрешается кожух изготавливать из более тонкого листа. Он не будет сильно нагреваться, поэтому прогорание стенок исключается. Если каменка будет располагаться вверху, прямо над топкой (смотри фото), в корпусе делается отверстие, чтобы происходило вентилирование каменки. Часть потока воздуха, поднимающегося вдоль стенок, начнет попадать прямо в каменку. Уложенные камни получат дополнительный обдув и нагреются еще больше. Данная каменка получила название «вентилируемая». Ею очень хорошо пользоваться в суховоздушных саунах.

Наиболее распространенные схемы печей из кирпича

Для строительства печи с мойкой из чугуна потребуется подготовить следующие материалы и комплектующие:

• кирпич красный обожженный в количестве 220 шт.;
• раковина, изготовленная из чугуна – 1 шт.;
• дверцы металлические необходимые одна – для чистки и вторая – с отверстиями;
• задвижка металлическая для регулировки тяги, имеющая размер 13х13 см;
• металлический уголок 40 мм и толщиной металла 4 мм;
• емкость для воды размером 250х350х270 мм.

Работы проводятся в определенном порядке и с соблюдением всех технологических норм и требований.

Первые 2 ряда кирпича выкладываются сплошной кладкой. В процессе выкладки третьего ряда монтируется дверца для топочного отделения. Дверцу следует использовать ту, которая имеет отверстия в своем корпусе. Одновременно с монтажом дверцы для топочной, при выкладке третьего ряда устанавливается дверца для чистки дымохода. На этом этапе начинается выкладка перевальной стенки.

В процессе выкладки четвертого ряда осуществляется монтаж водогрейной коробки. При укладке кирпичей, входящих в пятый ряд, проводится перекрытие дверцы чистки. В процессе монтажа шестого ряда осуществляется формирование топочной камеры с дымовой трубой и проводится перекрытие топочной дверцы. При формировании перевальной стенки требуется провести стесывание верхнего кирпича.

При монтаже десятого ряда ставится стальной уголок и раковина. Последующие 20 рядов используются для монтажа дымовой трубы, а задвижка устанавливается на 30 ряду.

Для каменки с верхним размещением бака для воды потребуется подготовить:

• кирпич – 190 шт.;
• колосниковая решетка 300х200 мм;
• плита чугунная 470х380 мм;
• заслонка;
• 2 дверки – большая для топочной и маленькая для поддувала;
• пластины стали;
• бак для воды.

Конструкция печи состоит из 21 ряда кирпича, с 21 ряда начинается формирование вытяжной трубы. Дверца для поддувала устанавливается на втором ряду, колосниковая решетка на четвертом. Дверца топки ставится на пятом ряду. Камера топки формируется при монтаже шестого и седьмого рядов кладки. С 10 по 13 ряды проводится формирование тепловой камеры для камня, Задвижка устанавливается на 20 ряду.
