Устройство и принцип работы
Самые простые изделия состоят из:
- резервуара для воды;
- нагревательного элемента
- подающей трубки.
В промышленных агрегатах есть множество дополнительных элементов, обеспечивающих расширенный функционал устройства. Для домашнего применения такое оборудование обязательно пригодится, но главным недостатком станет высокая цена
Именно поэтому следует обратить внимание на возможность самостоятельного изготовления парогенератор для авто и прочих хозяйственных нужд своими руками

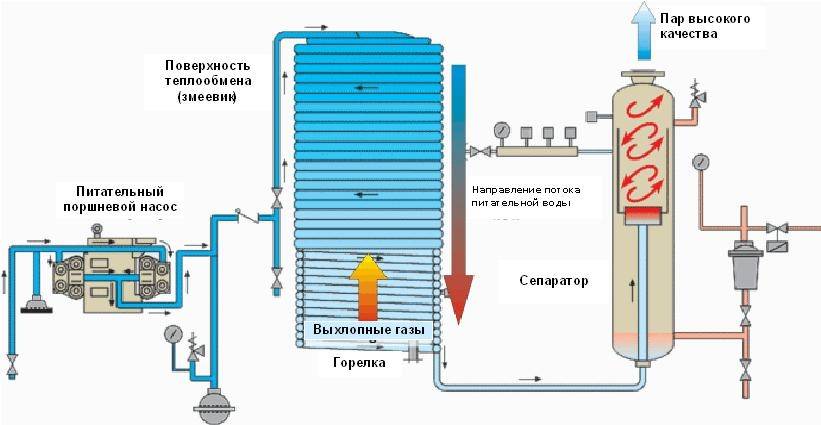

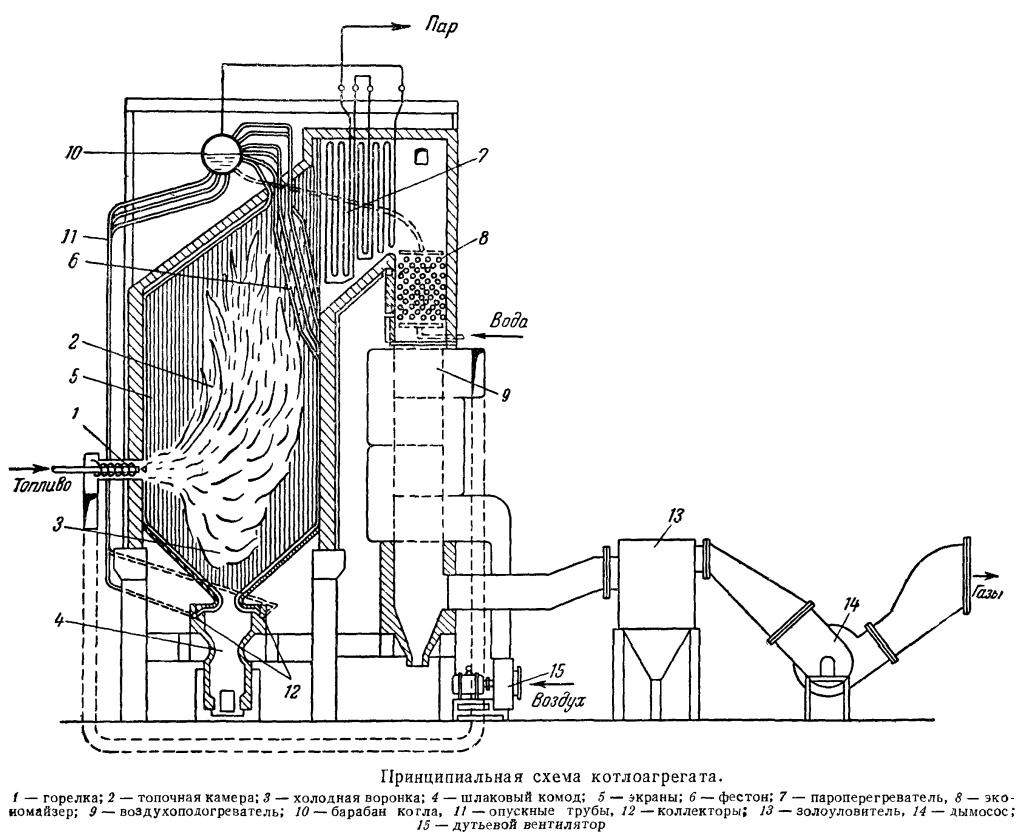

Суть работы парогенератора:
- В резервуар подается вода, желательно фильтрованная и очищенная от взвесей металла. Это увеличит срок службы самодельного прибора и поможет избежать частой прочистки сопла.
- При включении нагревательного элемента вода начинает нагреваться и испаряться, попадая в расширительный бачок, откуда по трубопроводу выходит через сопло.
В большинстве покупных моделей можно регулировать температуру и интенсивность испарений. Несмотря на то, что домашние модели лишены этого преимущества, они также неплохо справляются со своими функциями, а главное, отличаются доступной стоимостью.
Уже из самого названия понятно, что парогенератор – это устройство, предназначенное для генерирования влажного пара. Исходным продуктом для этого является, естественно, вода. Данный агрегат способен поднимать температуру в бане до 90°C, а ее конкретный уровень может быть задан с помощью пульта управления.
Парогенераторы все шире используются в частных банях, поскольку им присущи следующие привлекательные для пользователей достоинства:
- компактность;
- относительная дешевизна, поскольку эти приборы обходятся существенно дешевле, чем каменные печи;
- для них не требуется сооружать специальный дымоход;
- их установка исключает соблюдение многих сложных правил безопасности.

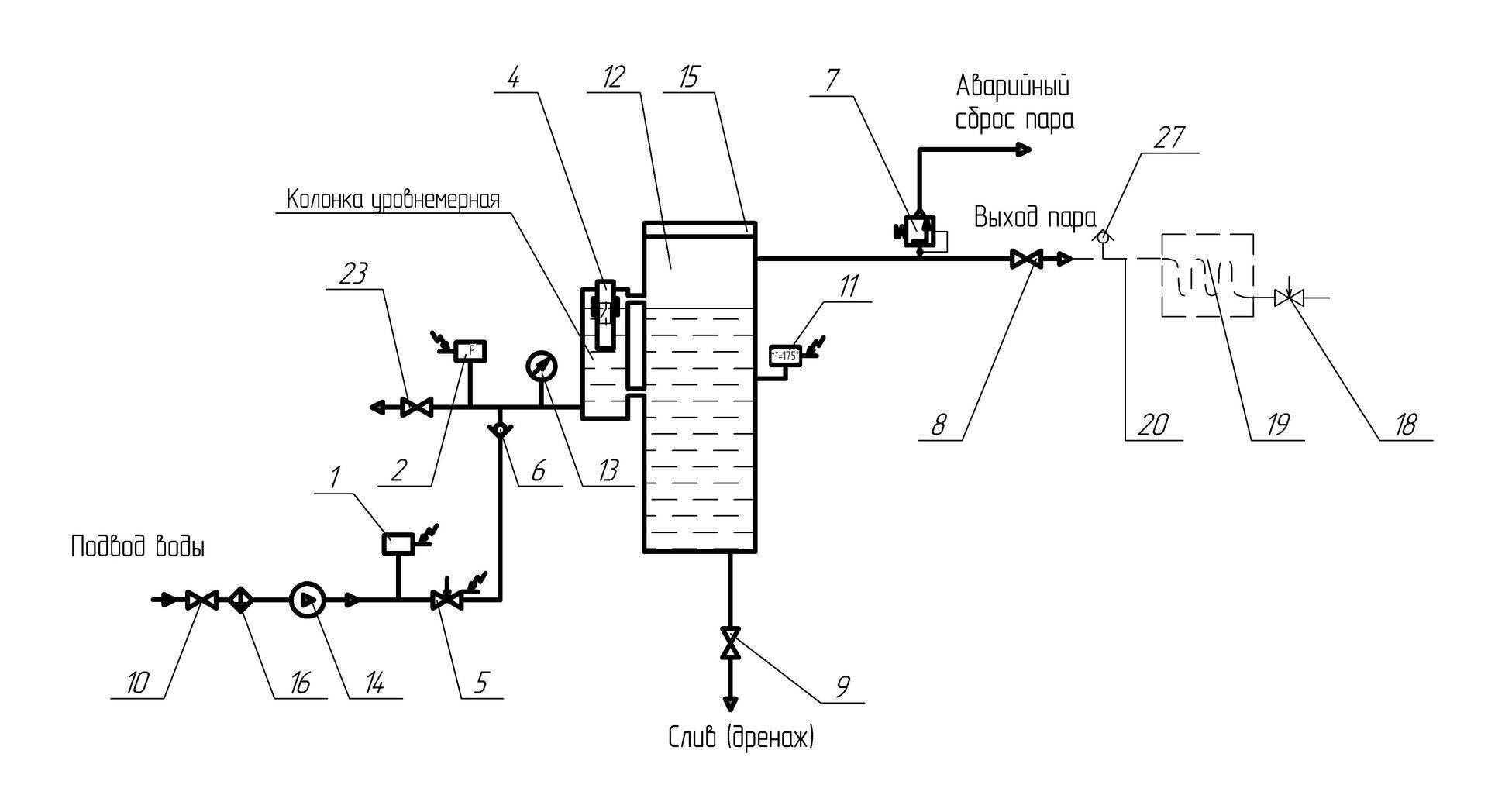

Эти устройства могут быть различных разновидностей, однако типичный заводской парогенератор, находящийся, как правило, внутри компактного металлического корпуса, включает в себя следующие основные элементы:
- блок водоподготовки;
- парообразователь;
- насос, подающий как воду, так и пар;
- водяной бак;
- температурный датчик;
- блок управления.
Устанавливать парогенератор следует в сухом и проветриваемом помещении, расположенном по соседству с парилкой. При выборе места установки следует исходить из того, чтобы
- длина паропровода была минимальной;
- не происходило формирование конденсата, чреватого замыканиями и, следовательно, возгораниями.
Причиной выхода самодельного устройства из строя чаще всего становится повышенная жесткость используемой воды, а также избыточное содержание в ней хлора. Чтобы исключить этот источник неприятностей, следует дополнять установку фильтрами тонкой очистки, а также очищать ее саму, используя для этого обычную лимонную кислоту.
Если вы сумеете учесть все нюансы, то изготовленный вами парогенератор способен долго радовать вас своим теплом и паром, одновременно сокращая ваши заботы, связанные с заготовкой дров. Кроме того, напоминаем, стоимость этого устройства, даже если вдруг вы решите приобрести его в магазине, существенно ниже расходов, связанных с возведением кирпичной печи.
Среди наших читателей, наверняка, имеются специалисты, глубже знающие тонкости данного вопроса. Будем рады и признательны, если вы оставите в своих комментариях какие-то исправления и уточнения.
Как сделать своими руками?
Паровая пушка «Магола» – это довольно простое приспособление, поэтому для его изготовления своими руками не нужен будет чертеж и точные расчеты, схемы. Самодельный парообразователь для печи нужно изготавливать в соответствии с габаритами и конфигурацией имеющейся печи-каменки. Самодельная пушка для дровяной парилки – это то приспособление, которое может быть трансформировано под конкретные нужды.
Инструменты и материалы
Детали, при помощи которых можно в домашних условиях создать самодельный генератор пара на дровах, можно купить практически в любом магазине с сантехникой. Мастеру стоит выбирать только те детали, которые имеют антикоррозийное покрытие. Тройники можно купить чугунные, их ресурса хватит для долгого срока эксплуатации парообразователя. При необходимости установки сгонов и муфт из черной стали, стоит отдать предпочтение толстотелым трубам, так как они служат намного дольше.
Для изготовления паровой пушки из металла мастеру стоит подготовить следующие приспособления.
- Воронку из нержавеющей стали. Можно использовать деталь в готовом виде или же сделать собственноручно путем сгибания металлического листа.
- Гофрированную трубку из нержавейки длиной около 2,5 метров.
- Сантехнический тройник ½ в количестве 3 штук.
- Переходной уголок ½ в количестве 2 штук.
- 4 соединителя – бочонка.
- Фитинги для фиксации гофротруб в количестве 6 штук.
Помимо всего вышеперечисленного, мастеру нужно запастись листом стали с габаритами 10 на 10 сантиметров, а также отрезком проволочной пружины. Эти материалы нужны для изготовления обратного клапана. Последний также можно купить в готовом заводском виде. Помимо своего основного предназначения, вентиль способен предотвращать выплескивание жидкости и дозировать капельную подачу воды.
Для того чтобы самостоятельное изготовление генератора пара заняло как можно меньше времени, нужно приготовить такие инструменты:
- ножницы по резке листов стали;
- ножовка;
- ключи в виде разводного и сантехнического;
- рулетка;
- электрическая дрель со сверлами;
- саморезы, у которых крупные шляпки.
Так как работа паровой пушки основана на работе с высокими температурами, потребуется выполнить герметизацию фум-лентами. Оптимальным вариантом в данном случае считается уплотнительный материал с шириной 15 миллиметров.
Техника изготовления
После того как подготовлены все материалы и инструменты, можно переходить к непосредственному изготовлению парообразователя. Этапы процедуры следующие.
- Из листа металла делают воронку. В случае использования готового изделия в воронке делают отверстия, чтобы врезать подающую магистраль.
- Фиксируют фитинг и клапан. После этого подсоединяют гофрированную трубку, которая будет подавать воду к горизонтальному распылителю.
- Вертикальная гофрированная труба может быть заменена на стандартную водопроводную. Для этого на ее окраинах вырезают соответствующую резьбу.
- Тройники, переходные углы и бочонки собирают в конструкцию с необходимой конфигурацией.
- От гофрированной трубки отрезают несколько кусков, длина которых составляет от 50 до 100 сантиметров и фиксируют их к уголкам фитингами.
- В трубоотводах, которые будут находиться в непосредственном контакте с печными стенками и нагретыми камнями, высверливают отверстия. Дистанция между отверстиями не должна превышать 5 сантиметров.
- Каждый из горизонтальных элементов стоит уложить на свод и печные стены. После этого конструкция должна быть заполнена камнями.
Когда каждый из вышеперечисленных этапов будет выполнен, можно приступать к испытанию приспособления. Для этого в парообразователь стоит набрать немного жидкости, а печку нагреть не на полную мощность.
Портативный парообразователь или небольшая пушка, которые изготовлены своими руками из материалов, которые есть под рукой, может применяться в небольшом помещении для создания расслабляющей атмосферы, схожей с сауной. Несмотря на простоту изготовления и доступность паровых пушек, их владельцам не стоит забывать о регулярном техническом обслуживании приспособлений, а именно проверке их целостности и чистоты.
В настоящее время на рынке можно встретить широкое разнообразие моделей парогенераторов для бани. У каждого агрегата имеются свои характеристики и возможности. Чтобы покупка не принесла разочарования, выбор стоит делать обдуманно, отдавая предпочтение только проверенному производителю. Покупка генератора довольно быстро окупается, так как не только укрепляет здоровье, но и сводит затраты сил на растопку бани к минимуму.
В следующем видео вас ждет большой тест парогенераторов для бани и сауны.
Парогенератор своими руками
Определившись с главным вопросом — как будет происходить нагрев воды, можно приступать непосредственно к сборке агрегата.
Выбор емкости
Этот параметр во многом определяет производительность, а также мобильность оборудования. Для нагрева воды желательно использовать металлическую емкость с достаточной теплоизоляций, чтобы во время использования снизить риск ожогов при случайном контакте. Это может быть металлическая канистра, ведро и даже старый электрочайник. В зависимости от необходимого объема пара и время работы такое устройство нуждается в периодическом подливе воды.
Именно на примере использования газового баллона (вариант — старого огнетушителя), будет основано наше руководство.
Выбор нагревательных элементов
Если не брать в расчет вариант с нагревов воды при помощи электрической, газовой или дровяной печи, предпочтительней использовать ТЭНы подходящей конструкции. Для объема газового баллона это должен быть ТЭН для бойлера. Если емкость поменьше по объему, сгодятся и нагревательные элементы из старого чайника.
Приваренная конструкция, разумеется, надежней себя поведет в работе под давлением, но при перегреве и необходимости замены, придется практически полностью разбирать устройство.
Монтаж парогенератора
Перед тем как подбирать необходимые элементы конструкции, следует подготовить схемы подключения парогенератора и просчитать необходимые дополнительные детали (трубы, фитинги, система управления).
Для этого делается трубопровод с запорным и обратным клапаном, при необходимости устанавливается фильтр для очистки жидкости.
Все работы можно разделить на следующие этапы:
- Подготовка баллона. Открытием вентиля стравливаются остатки газа. После этого выкручивается клапан и выполняется промывка внутренней части резервуара моющим средством и теплой водой. Заливка воды повторяется несколько раз, до полного удаления посторонних запахов.
- Установка нагревательных элементов. В нижней части корпуса крепятся ТЭНы любым подходящим образом (кроме сварки, хотя в некоторых случаях это более оправдано). Крепления должны выдерживать не только повышенную температуру и влагу, но и увеличенное давление в корпусе.
- Установка дополнительной фурнитуры. В верхней части баллона необходимо сделать четыре ответвления. Здесь уместней использовать резьбовые соединения и переходники подходящего размера. Одно из ответвлений используется для монтажа клапана контроля давления. Второй патрубок будет «отвечать» за заправку емкости жидкостью. Третий отводок предназначен для контроля давления и температуры нагрева. Здесь размещены манометр и термодатчик. Четвертый отводок предназначен для соблюдения приемлемого уровня воды в баллоне и расположен он немного ниже остальных — не менее чем на 10 см от верха емкости.
- Дополнительное обустройство самодельного парогенератора. Это могут быть ножки и даже колесики для свободного перемещения громоздкой конструкции, защитный кожух для безопасного контакта с горячим корпусом, а также любая подходящая конструкция подачи пара.
- Система подачи пара также представляет собой трубопровод. Для направленного действия желательно использовать сопло с более узким диаметром отверстия. Если парогенератор будет использоваться в парной или сауне, выходное отверстии для подачи пара может иметь произвольное строение.
Подобные датчики можно приобрести отдельно практически в любом строительном магазине.
Парогенератор для бани своими руками
Учитывая, что цена на промышленный фирменный парогенератор может колебаться в пределах 1–10 тысяч долларов, есть смысл соорудить конструкцию самостоятельно. Существуют два проверенные временем способы — парогенератор в печи и отдельно стоящая установка для образования пара. Рассмотрим далее, как сделать самодельный парогенератор обоими способами.
Инструкция по созданию печного парогенератора для бани
Истинные ценители банного пара не признают электрических парогенераторов. Такие любители предпочитают сооружать парогенераторы непосредственно в банной печи. Нам потребуются такие материалы: экономайзерная труба (от 100 рублей за штуку), листы магнезита (от 340 рублей за штуку).
Делается конструкция по такой схеме:
- Увеличиваем инертность парилки. Для этого нужно увеличить вес камней. Если в печь вмещается около 60–80 килограммов, делаем дополнительное стальное корыто. Устанавливаем его в печь.
Укладываем слой камней.
Устанавливаем паровые пушки.
Чтобы избавиться от жесткого инфракрасного излучения, обкладываем печь кирпичом.
Трубу с экономайзером закрываем листами магнезита. Предварительно нужно повесить их на каркас. Для этого делаем дюралевые заготовки и привинчиваем на каркас листы таким образом, чтобы оставить щели между ними. Так обеспечивается конвекция.
Докладываем еще слой камней, дабы полностью перекрыть путь к излучению.
Создание самодельного электрического парогенератора для печи
Агрегат, созданный по нижеприведенной схеме, будет работать под высоким давлением. Поэтому следует позаботиться о том, чтобы корпус имел соответствующую толщину. Чтобы сделать самодельный парогенератор, можно использовать обычный баллон из-под газа. Его только нужно слегка модернизировать.
Материалы, которые понадобятся в процессе работы:
Газовый баллон (от 4300 рублей);
Нагревательные ТЭНы (около 140 рублей за штуку);
Манометр (около 450 рублей).
Пошаговая инструкция по созданию электрического парогенератора:
- Для основы берем газовый баллон. Выпускаем из него газ, убираем клапан и тщательно промываем баллон внутри теплой водой с любым моющим средством, до полного исчезновения запаха. Сушим баллон.
Подбираем нагревательные ТЭНы с расчетом на 10 л воды — 3 киловатта. Монтируем их в нижнюю часть нашего баллона. При создании крепления учитывайте, что давление должно быть не меньше шести атмосфер, и крепление должно их выдерживать.
Далее нам необходимо сделать 4 трубки с резьбой. На них будет накручиваться клапан для сбора давления, кран для заправки парогенератора водой и приборы системы автоматики.
Затем, сбоку от трубок и на расстоянии 10 см от верха, привариваем трубку с шаровым краном, которая будет контролировать уровень воды. Когда вода набирается, кран нужно открыть и ждать, пока из него потечет вода. Если вода потекла, значит, ее достаточно, и кран закрываем.
Для создания устройства отбора пара нам подойдет латунный клапан от баллона. Распиливаем его пополам, убираем верхний стержень и делаем отверстие размером 15 мм. Затем нарезаем резьбу и накручиваем шаровой кран.
В качестве датчиков можно использовать манометры, которые будут контролировать температуру и давление. Подойдут приборы КиПа. Соедините приборы — и при срабатывании ограничения будет автоматически отключаться нагрев. Для нагрузки используйте катушку магнитного пускателя.
Устанавливаем парогенератор с помощью паропровода.
Подробнее о работе парогенератора для бани узнаете с видео:
голоса
Рейтинг статьи
Пошаговые действия при использовании газового баллона
- Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
- К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
- Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
- Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
- Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
- На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
- Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.
Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.
Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.
- Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
- Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
- С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
- В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
- Готовая паровая пушка помещается в печь и закладывается сверху камнями.
Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.
Пошаговые действия при использовании газового баллона
- Снизу подобранной емкости врезается ТЭН на расстоянии около 10-15 мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
- К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
- Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
- Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на 1-1,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
- Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
- На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
- Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.
Можно сделать герметичное соединение двух частей гораздо проще — сварить их, но тогда прибор будет неремонтопригодным.
Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.
Изготовление паровой пушки
Паровая пушка является простым устройством, не требующим точных расчётов и чертежей. Чаще всего её сооружают исходя из габаритов и конфигурации конкретной печи-каменки, поэтому для повторения удобно выбирать агрегат, который можно легко трансформировать под собственные нужды. Одной из таких конструкций является устройство, изготовленное из сантехнических сгонов, разветвителей и гофрированных нержавеющих труб — так называемая паровая пушка Магола, названная по имени своего создателя. Её мы и предлагаем построить для домашней бани.
Что потребуется в процессе работы
Все детали, которые понадобятся для постройки тепловой пушки, можно найти в любом магазине сантехники. Основным требованием к отдельным элементам конструкции является их коррозионная стойкость, поэтому лучшим материалом является нержавеющая сталь. Поскольку найти всё необходимое из «нержавейки» будет сложно, разветвители (тройники) можно взять чугунные — их ресурса будет достаточно для долголетней работы парообразователя. Если же вам придётся устанавливать сгоны и муфты из чёрной стали, то постарайтесь найти элементы из толстотелых труб — они прослужат намного дольше.
Итак, для изготовления паровой пушки понадобятся такие материалы:
- воронка из нержавеющей стали — можно взять готовое изделие, приспособить для этих целей подходящую ёмкость или изготовить деталь из листового металла;
- гофрированная труба из «нержавейки» — около 2,5 метров;
- разветвитель сантехнический (тройник) 1/2˝ — 3 шт.;
- переходной угол 1/2˝ — 2 шт.;
- соединитель (бочонок) 1/2˝ — 4 шт.;
- фитинги для присоединения гофротруб — 6 шт.
Кроме того, потребуется подготовить кусок листовой стали размером до 10х10 см и отрезок пружинной проволоки — без них не обойтись при изготовлении обратного клапана. В его качестве можно использовать и заводское устройство, а также обычный сантехнический вентиль с кран-буксой. Кроме основной задачи по предотвращению обратного выплёскивания жидкости, он может служить ещё и дозатором для её капельной подачи в пушку.
Все необходимые детали для паровой пушки можно найти в любом магазине сантехники
Сократить время работы поможет заранее приготовленный инструмент:
- ножницы для резки листовой стали;
- ножовка по металлу;
- сантехнический и разводной ключи;
- рулетка;
- электродрель и набор свёрл диаметром до 5 мм;
- саморезы 2х15 мм с большими шляпками.
Паровая пушка работает в условиях высоких температур, поэтому герметизацию резьбовых соединений выполняют при помощи фум-ленты. Лучше всего покупать уплотнительный материал шириной более 1,5 см — как правило, широкие ленты имеют более плотную структуру и увеличенную толщину.
Пошаговая инструкция
- Из металлического листа изготавливают металлическую воронку. Если используется готовая ёмкость, то в ней выполняют отверстие для врезки подающей магистрали.
Устанавливают обратный клапан и резьбовой фитинг, после чего присоединяют гофрированную трубу для подачи воды к горизонтальным распылителям.
- Вертикальную гофрированную трубу из нержавеющей стали можно с лёгкостью заменить обычной, водопроводной. Разумеется, на её краях потребуется нарезать такую же резьбу, как и на присоединяемых деталях. В крайнем случае можно взять резьбовой сгон, разрезать его пополам и удлинить до необходимого размера.
Из тройников, переходных углов и «бочонков» собирают конструкцию нужной конфигурации.
- Отрезают куски гофротрубы длиной 0,5–1 м и с помощью фитингов присоединяют их к уголкам.
В трубопроводах, которые будут контактировать со стенками печи и разогретыми камнями, выполняют сверления Ø1–2 мм. Отверстия должны находиться на расстоянии до 5 см друг от друга. Если при испытании жидкость будет уходить чересчур быстро, то уменьшить проходные сечения или заглушить часть отверстий можно при помощи саморезов.
Горизонтальные элементы укладывают на свод и стенки печи, после чего конструкцию заполняют камнями.
Испытания паровой пушки проводят небольшим количеством жидкости, разогревая печь на половину мощности. Если пробный запуск проходит нормально, то тепловой агрегат выводят на максимальный режим, после чего проверяют качество и количество генерируемого пара.
Разновидности
Модели парогенераторов различаются по способу заливки воды внутрь оборудования. Одни модели наполняются вручную, другие автоматически. Если выбирать второй вариант, необходимо позаботиться о подключении парогенератора к водопроводной системе. Большая часть промышленных моделей оснащена системой температурного контроля, работающей в автоматическом режиме.
Зависимо от применения выделяют такие типы устройств:
- Промышленные, которые часто устанавливаются в общественных банных заведениях: банях, саунах.
- Бытовые. Мощность агрегатов ниже в сравнении с предыдущим типом. Применяются для личного использования.
Нагрев воды осуществляется разными способами:
- Электродным. Набранная вода достигает требуемой температуры под действием электротока. Заряженные частицы движутся по электродам.
- ТЭНовым. Внутри конструкции установлены специальные трубчатые электронагреватели, которые обеспечивают нагрев жидкости до нужной температуры.
- Индукционным. По принципу работу напоминают микроволновку. Вода нагревается от индуктора.
Как сделать своими руками парогенератор для бани из газового баллона
Такая разновидность сборки распространена среди специалистов. Прежде всего, сам баллон изготавливают из высококачественного листового железа. Отыскать подобный достаточно трудно. Металл сможет выдерживать почти любые температурные показатели, его отличает устойчивость к скачкам давления.
Какие инструменты и материалы нужны для работы
До начала сборки необходимо приготовить следующие слесарные инструменты:
- электрическую дрель и свёрла;
- рулетку;
- элементы для фиксации;
- круговую отрезную машину;
- изоляцию;
- ножницы по металлу;
- ключи.
Инструменты для создания парогенератора ФОТО: oldoctober.com
Кроме вышеуказанных инструментов, для работы потребуется сварочный аппарат. Кроме того, понадобятся индикаторы, чтобы замерить давление и рабочий температурный диапазон, а также шаровые краны.
Дома используют маломощные установки, которые реально сделать своими руками из старой бытовой техники либо предметов обихода. Например, это бывает генератор пара из фляги, старого чайника либо скороварки.
Парогенератор из чайника ФОТО: sc-master.ru
Выбор и подготовка ёмкости для парогенератора
Диаметр основания газового баллона универсален и подойдёт для подбора ТЭНа от обыкновенного электрического чайника. Нагревательным элементом в такой ситуации станет нагревательное дно, что уже будет новаторским решением, поскольку сэкономит средства и время на установку какой-либо нагревательной системы.
Баллон с газом для парогенератора ФОТО: vstroyka-solo.ru
Габариты резервуара выбирают непосредственно от планируемого объёма пара. Когда изготовленный прибор выдаст количество меньше требуемого, то ему понадобится работать без перерыва, на пике возможностей, ввиду чего зачастую требуется ремонт.
До начала работ по монтажу баллон следует высвободить от жидкости и просушить. Сварочные работы проводятся лишь тогда, когда пользователь в полной мере убедился, что отсутствуют какие-либо газовые пары. Нужно принюхаться, в баллоне не должен присутствовать запах пропана.
Установка нагревательных элементов
До того, как монтировать ТЭН самостоятельно, необходимо выполнить чертёж генератора пара. Вверху резервуара устанавливается нагревательный элемент, который неподвижно монтируют на съёмной крышке.
ТЭН устанавливают так, чтобы при его перегорании можно было без труда заменить его. Вследствие данной причины не рекомендовано приваривать нагревательный элемент к корпусу конструкции.
При создании устройства на твёрдом топливе, спецрасчёты и установка ТЭНов не производятся. Собрать приспособление собственноручно довольно легко, кроме того, траты на расходные элементы будут минимальны.
Монтаж дополнительных элементов
Чтобы надёжно зафиксировать краны и автоматики, используют крепёжные спецэлементы. Они расположены вверху генератора пара. Это заправочный, сбрасывающий давление и шаровой краны, сгоны.
Монтаж вспомогательных элементов ФОТО: sc-master.ru
Каждый из таких элементов подбирается тщательным образом, поскольку они будут отвечать за процессы обмена в баллоне. Нарушение технологии сборки может привести к тому, что устройство не будет работать.
Доработка клапанов
Когда используется газовый баллон, то можно задействовать клапан из латуни. Его нетрудно трансформировать в шаровой вентиль. Для этих целей клапан разбирают, вынимают штырь, нарезают резьбу, вкручивают вентиль. Подобная конструкция понадобится для отбора потока пара.
Доработка клапанов ФОТО: sc-master.ru
Проверка безопасности работы парогенератора
В процессе самостоятельного создания парообразователя для бани и других нужд необходимо проверить работу устройства. Для этого на финальной стадии сборки устанавливается автоблок безопасности, который состоит из манометров, дающих возможность осуществлять контроль температурных показателей и давления.
Блок безопасности функционирует таким образом: когда давление внутри или рабочие температурные показатели достигнут максимальных параметров, срабатывает автоотключение нагревания. В электроцепь приспособления необходимо включить магнитный пускатель. Когда рабочие значения и автосрабатывание безопасности проверены, то изделие можно монтировать для дальнейшего использования.
Проверка безопасности работы парогенератора ФОТО: sc-master.ru
Как вмонтировать парогенератор в мини-парную?
Для уютной дачи или частного дома многие любители приобретают фитобочки. Это небольшая баня, рассчитанная на одного человека. Внешне она представляет собой бочку, внутри которой расположено сидение, дверцы бани легко открываются и закрываются, в верхней части конструкции предусмотрено отверстие для головы. Принцип работы фитобочки основан на создании фитопаросауны. Вы располагаетесь в мини-бане и закрываете дверцы, снаружи остается только голова, вокруг шеи укладывается полотенце, которое предотвращает выход пара из фитобочки. Процедура длится около 15 минут, а для прогрева мини-парилки используется парогенератор, который вы сможете с легкостью сделать своими руками.
Для его изготовления вам понадобятся:
- гибкий металлический шланг для смесителя длиной 1,5–2 м;
- пластиковая канистра с крышкой объемом 5–10 л;
- металлопластиковая труба диаметром 2–3 см и длиной чуть меньше дна фитобочки;
- изолента;
- фитинг-тройник для крана;
- термометр с электронным табло;
- герметик;
- нагревательный элемент (ТЭН);
- электрический провод с вилкой;
- шуруповерт, сверла.
Начинаем работу с закрепления ТЭНа внутри пластиковой канистры. Для этого просверливаем в емкости отверстия необходимого диаметра и вставляем в них нагревательный элемент, соединяем электрические клеммы с наружным проводом. Во избежание короткого замыкания и удара током обматываем контакты изолентой. В крышке пластиковой канистры проделываем отверстие под штуцер гибкого металлического шланга, вставляем фланец и накручиваем на него подводку, используем резьбовой герметик для швов.
Отставляем в сторону канистру и займемся металлопластиковой трубой. Берем шуруповерт или дрель и проделываем по всей длине трубы отверстия до 5 мм на расстоянии 5–8 см друг от друга. После окончанию перфорирования сворачиваем трубу в кольцо чуть меньше дна бочки и помещаем ее на дно мини-бани отверстиями вверх. Теперь просверливаем отверстие в нижней части фитобочки под диаметр гибкой подводки, продеваем через него металлическую трубку и соединяем ее с металлопластиковой трубой фитинг-тройником. На финальном этапе закрепляем термометр внутри бочки, а электронное табло фиксируем снаружи.
Все готово, тестируем свой парогенератор. Наливаем в канистру воду и вставляем вилку в розетку. Вода начнет нагреваться, и в бочке появится пар. Не забывайте посматривать на термометр, чтобы система не перегревалась, и следите за уровнем жидкости в канистре, вовремя подливая воду.
