Принцип работы котла и его составные элементы
Итак, если были оценены по достоинству все преимущества пеллет и котлов, работающих на таком виде топлива, а также принято решение о создании своими руками такого элемента, как горелка, значит, пора ознакомиться с общим принципом построения такой конструкции.
Еще один способ
Топливо из специальной емкости для хранения пеллет при помощи транспортировочного шнека поступает в камеру сгорания. Учитывая то, что в котле не имеется прямого источника естественной тяги для поддержания горения, в нем необходимо предусмотреть такой элемент, как горелка. Она будет исполнять роль нагнетателя воздуха при помощи специального вентилятора, и производить запал топлива в момент включения котла.
После этого тепловая энергия через теплообменник передается к теплоносителю системы, а дымовые газы отводятся через дымоходную трубу. При этом незначительное содержание минеральных элементов в пеллетах образует столь же малое количество золы. Ее удаление осуществляется через решетки колосника в камеру зольника. По мере прогорания гранул в камере сгорания температура падает, что может фиксироваться специальным датчиком. Тогда при помощи шнека осуществляется автоматическое поступление пеллет из загрузочного бака.

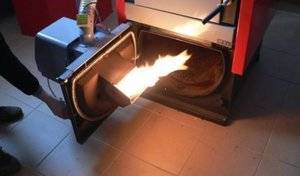

Почему горелка?
Пеллеты можно загрузить в обычную печку и поджечь, они сгорят. Также сгорят и в печи либо котле длительного горения. Но зольность составит в лучшем случае 20%, а может быть и все 60% (!). Поэтому при сжигании пеллет широко применяется предварительный пиролиз массы топлива; в таком случае зольность будет 2-5%. Но загружать пеллет в пиролизную печь или котел смысла нет: в устройстве со сжиганием пиролизных газов в отдельной камере они закоксуются, спекутся, и отход топлива будет еще больше, плюс внеплановая чистка и/или ремонт котла. Поэтому пеллеты сжигают в специальных горелках, где зоны пиролиза и формирования факела горящих газов частично перекрываются. Конструкция горелки выходит в принципе несложная. Как сделать простейшую пеллетную горелку, см. напр. видео:
А стоит ли?
Экономически самостоятельное изготовление запасной пеллетной горелки имеет полный смысл, т.к. цены достаточно надежных брендовых изделий начинаются где-то от $500, если речь идет о полуавтоматической горелке, требующей ежедневного ухода; такая будет пригодна в качестве запасной. А за автоматизированный комплект оборудования для отопления пеллетами, требующий похода к нему раз в неделю для догрузки топлива, придется выложить от $3000.

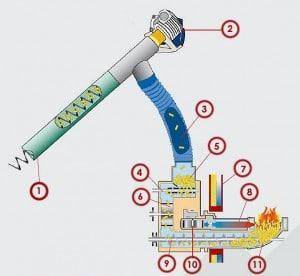

Принцип работы
Все пеллетные установки, которые можно приобрести в магазине, оборудованы дополнительными узлами:
- Шнек – осуществляет подачу топлива от бункера в камеру для сжигания;
- Контроллеры для автоматизации процесса работы;
- Бункер – место, в котором топливо располагается до подачи в камеру сжигания;
- Лямбда-зонд – специальный датчик, который следит за содержанием кислорода в дымовых камерах и самостоятельно контролирует процесс горения топлива в зависимости от условий.
Пеллетную горелку обязательно защищают пластиковой гофрированной трубой. Она выступает в качестве предохранителя при возникновении обратной тяги. Если огонь начинает двигаться в сторону бункера, труба перегорает, предотвращая распространение пламени.
Дополнительно используется вентилятор, который усиливает горение пеллет путём нагнетания воздуха, а также термоэлектрический нагреватель, позволяющий разжигать топливо без вмешательства человека.
В автоматизированных устройствах пеллеты в камеру для сжигания подаются в автоматическом режиме, от человека требуется только следить за количеством топлива в бункере. Необходимость подачи топлива в камеру для сжигания определяется с помощью термодатчиков (могут следить за температурой воздуха в помещении, за температурой воды, либо любыми другими окружающими показателями в зависимости от режима работы оборудования).
Нужная температура теплового носителя устанавливается пользователем, все дальнейшие повышения и понижения контролируются с помощью автоматизированного оборудования. Как только температура доходит до установленного уровня, горелка начинает работать в режиме ожидания (пеллеты не тухнут, они начинают тлеть). Если температура, напротив, понизилась, контролер активирует встроенный вентилятор. Под действием воздуха пеллеты разгораются, горелка переходит в рабочий режим. Если за время простоя пеллеты по какой-либо причине погасли, активируется ТЭН, который осуществляет повторный розжиг.
Есть ли смысл делать?
Часто перед человеком, желающим установить в своем доме подобный агрегат, возникает вопрос, нужно ли собирать печь на пеллетах своими руками или лучше всего приобрести уже готовый вариант. Нужно помнить, что в первом случае человек сможет создать агрегат, который будет по всем параметрам подходить под существующие условия, а во втором – придется использовать уже готовую к работе конструкцию, но не учитывающую индивидуальных особенностей помещения. Если же сомнения вызваны видом используемого топлива, то здесь требуется знать, что пеллет – это вид переработанных отходов древесного и сельхозпроизводства, что делает топливо эффективным в плане выработки тепла, но экономичным по стоимости. Подобная самодельная печь является экологически безопасной, так как:
- не загрязняет воздух;
- не содержит в испарениях вредных компонентов;
- не требуют специальных заготовок топлива, что исключает рубку деревьев.
Важно помнить: пеллеты необходимо хранить в особых условиях, так как они очень легко загораются, что может стать причиной пожара в помещении. Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации
Взвесив все «за» и «против» человек сможет понять, есть ли ему смысл делать такой котел своими руками или приобретать уже готовый к эксплуатации.
Как изготовить пеллетную горелку своими руками
определенный материал

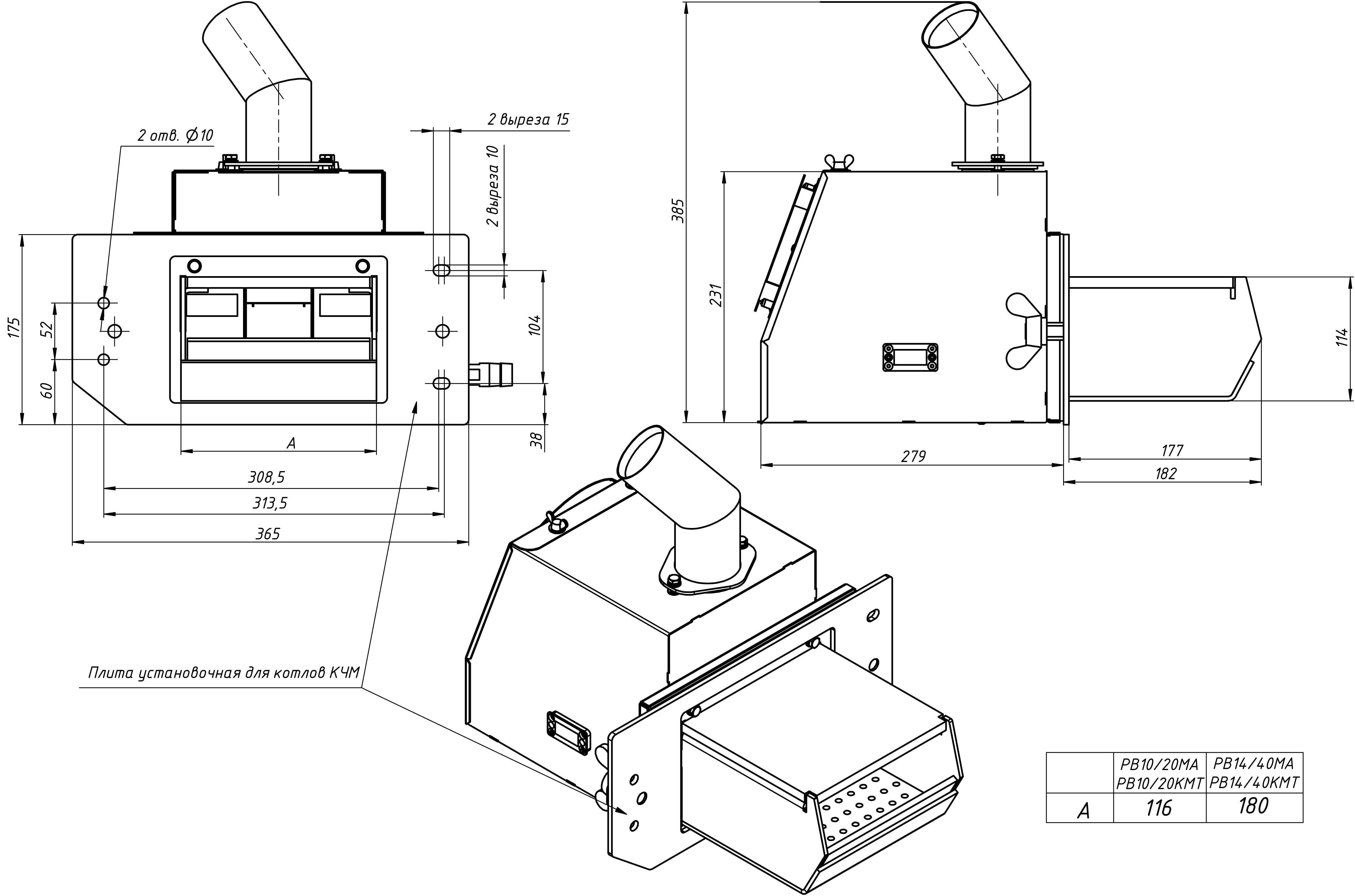

Пеллетная горелка своими руками прикрепляется к корпусу котельной установки при помощи фланцевой пластины, которая изготавливается из стали толщиной 3 мм. Подающий конвейер можно купить, а можно сделать своими руками из обычной трубы, в которую следует поместить шнек. Для вращения подойдут подшипники, редуктор и низкооборотный электродвигатель. Вентилятор приобретается в магазине и закрепляется на пластине, заранее подготовив под него место. Сама пластина изготавливается по чертежу пеллетной горелки и зависит от конструкции дверцы котла.
В обязательном порядке регулируется количество поступающего топлива и воздуха в камеру, в противном случае работать пеллетная горелка будет нестабильно или все время на максимальной мощности. Самым простым способом менять обороты двигателей вентилятора и шнека является установка ручного регулятора
Но в этом случае необходимо будет постоянно присматривать и настраивать отопительный агрегат, обращая внимание на температуру теплоносителя и воздуха
Настройка горелки заключается в том, чтобы на разных режимах работы было правильно подобрано соотношение топлива и воздуха, при этом факел пламени должен быть устойчивым и ровным. Чтобы этого добиться, необходима автоматизация устройства.
Для этого необходимо будет приобрести электронный блок управления. В основном контроллеры имеют свободные управляющие контакты, к ним присоединяют электродвигатели шнека и вентилятора. При этом благодаря сигналам датчиков контроллер будет регулировать подачу пеллет и обороты вентилятора.
Чтобы автоматизировать процесс розжига и контроля над пламенем, необходимо приобрести электрический элемент накаливания и фотодатчик. Первое устройство будет включаться и поджигать топливо, а фотодатчик, в случае появления устойчивого пламени, будет оповещать об этом контроллер, который отключает элемент накаливания.
На подающем патрубке устанавливают датчик заполнения, который подает импульсы на электронный блок в случае заполнения шнека и верхнего патрубка горючим, чтобы прекратить подачу пеллет.
Однако использование средств автоматизации имеет и недостатки:
- пеллетная горелка своими руками подключается не ко всякому контроллеру;
- имеющийся электронный блок агрегата отопления очень часто не приспособлен работать с устройствами розжига и контроля горелки, в этом случае придется приобрести новый;
- стоимость изготовления пеллетной горелки значительно увеличивается.
Печь длительного горения своими руками: схема и пошаговая инструкция
Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.
Изготовление печи «бубафоня» из газового баллона
Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:
Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.
Верхнюю часть баллона удобно использовать в качестве крышки печи
- К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
- Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
- В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
- Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.
Вместо швеллеров на поршне можно использовать уголки
- Приварить рукоятки и подставки.
- Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.
Видео: как сделать печь «бубафоня» из газового баллона
Изготовление печи длительного горения из кирпича
Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.
Над топочной камерой предусмотрена варочная панель для приготовления пищи
Подготовка фундамента
Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:
- Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
- Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
- Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
- Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
- Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
- Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
- Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.
Для надёжности фундамент можно армировать металлической решёткой
Порядовка кирпичной кладки
Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:
- Первый и второй ряд необходимо выложить сплошными слоями.
- На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
- На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
- Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
- С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
- Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
- На двенадцатом ряду формируется место для варочной панели.
- Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.
Порядок укладки кирпичей для печи длительного горения с варочной панелью
Пеллетная горелка своими руками: разновидности
Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.
На данный момент популярны пневматические пеллетные горелки Общемаш
Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.
Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.
Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.
Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.

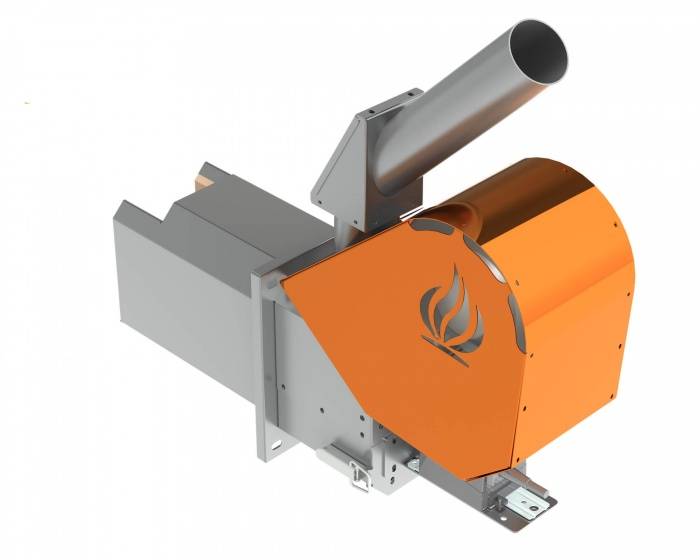

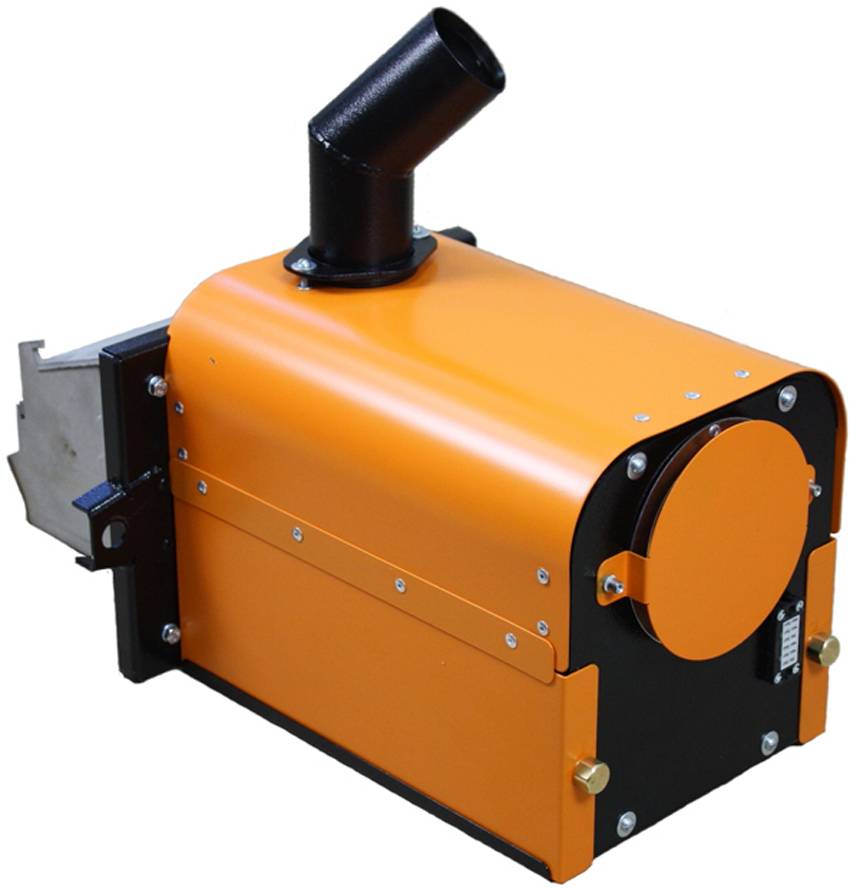

Автоматические пеллетные горелки отличаются высокой пожаробезопасностью
Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.
Гравитационная пеллетная горелка: особенности конструкции
Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.
Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки
Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить

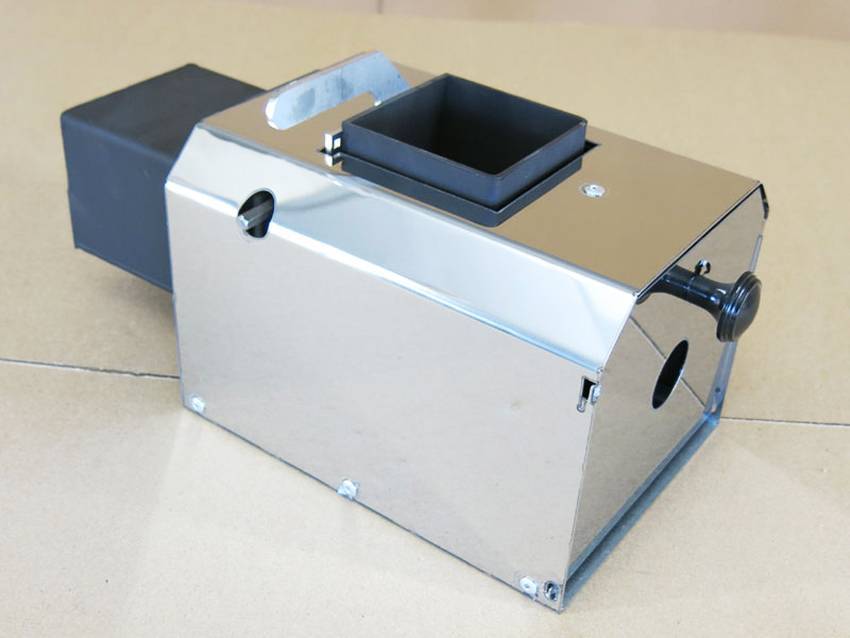

Гравитационные пеллетные горелки можно использовать без подключения к электросети
КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.
Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.
Изготовление пеллетной горелки
Пеллетные установки часто игнорируются покупателями из-за их дороговизны по сравнению с газовым и электрическим оборудованием, при этом проблема решается путём изготовления устройства в домашних условиях.

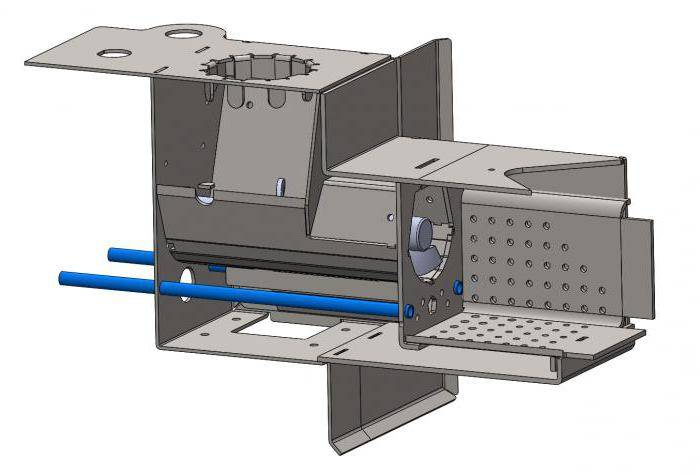

Общая схема для самостоятельного изготовления пеллетной горелки
Камеру сгорания можно обустроить из трубы квадратного или круглого сечения. Отдавать предпочтение лучше жароустойчивой стали, способной противостоять повышенным температурам, толщина стенок должна быть не меньше 4 мм.
Крепление самодельной установки к котлу производится фланцевой пластиной, изготовленной из жаропрочной стали толщиной от 3 мм.
Контейнер для подачи топлива в камеру сгорания можно приобрести либо изготовить своими руками. Самый оптимальный вариант – сразу делать установку, в которой топливо будет подаваться автоматически. Для этого в приобретённую трубу нужного диаметра помещаем шнек. Вращение устройства будет производиться за счёт подшипника, редуктора и двигателя, работающего на низких оборотах.
Дополнительно в магазине приобретается вентилятор, который будет нагнетать воздух. Вентилятор закрепляется на пластине, которая изготавливается в зависимости от размеров и конструкции дверцы используемого в вашем доме котла.
Важно также побеспокоиться о регулировке количества поступающего топлива и объёма нагнетаемого вентилятором воздуха, иначе самодельное устройство будет работать нестабильно. В домашних устройствах регулировка силы подачи воздуха и количества пеллетов производится в ручном режиме
Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой
Данный способ неудобен из-за того, что требует постоянного присмотра за горелкой.
Для автоматизации приобретается электрический элемент накаливания и фотодатчик. Первое устройство производит розжиг пламени в случае, если пеллеты погасли, также регулирует включение устройства. Фотодатчик следит за появлением пламени: если пламя стабильное, датчик передаёт сигнал на элемент накаливания для прекращения розжига.
Для автоматизации системы также приобретается датчик заполнения. Он будет оповещать электронную начинку устройства о степени заполнения камеры сгорания пеллетами.
Пеллетные горелки – современное оборудование для котлов, которое позволяет повысить экологичность процесса и снизить затраты на топливо. При этом само оборудование в магазине имеет высокую стоимость. Для базовых бытовых нужд лучше отдавать предпочтение самодельным устройствам, работу которых при необходимости можно автоматизировать.

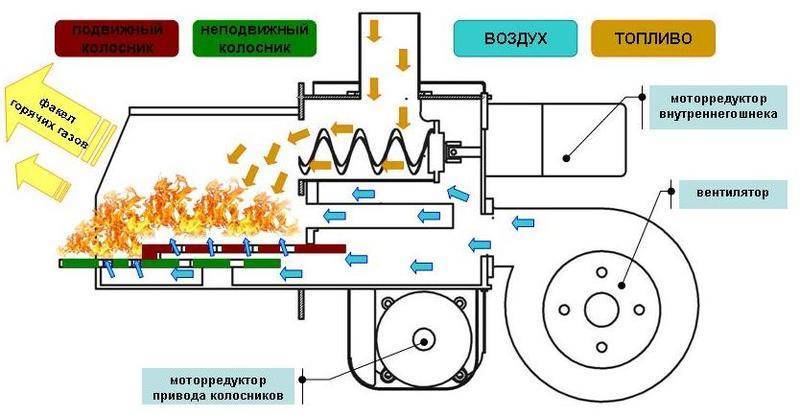

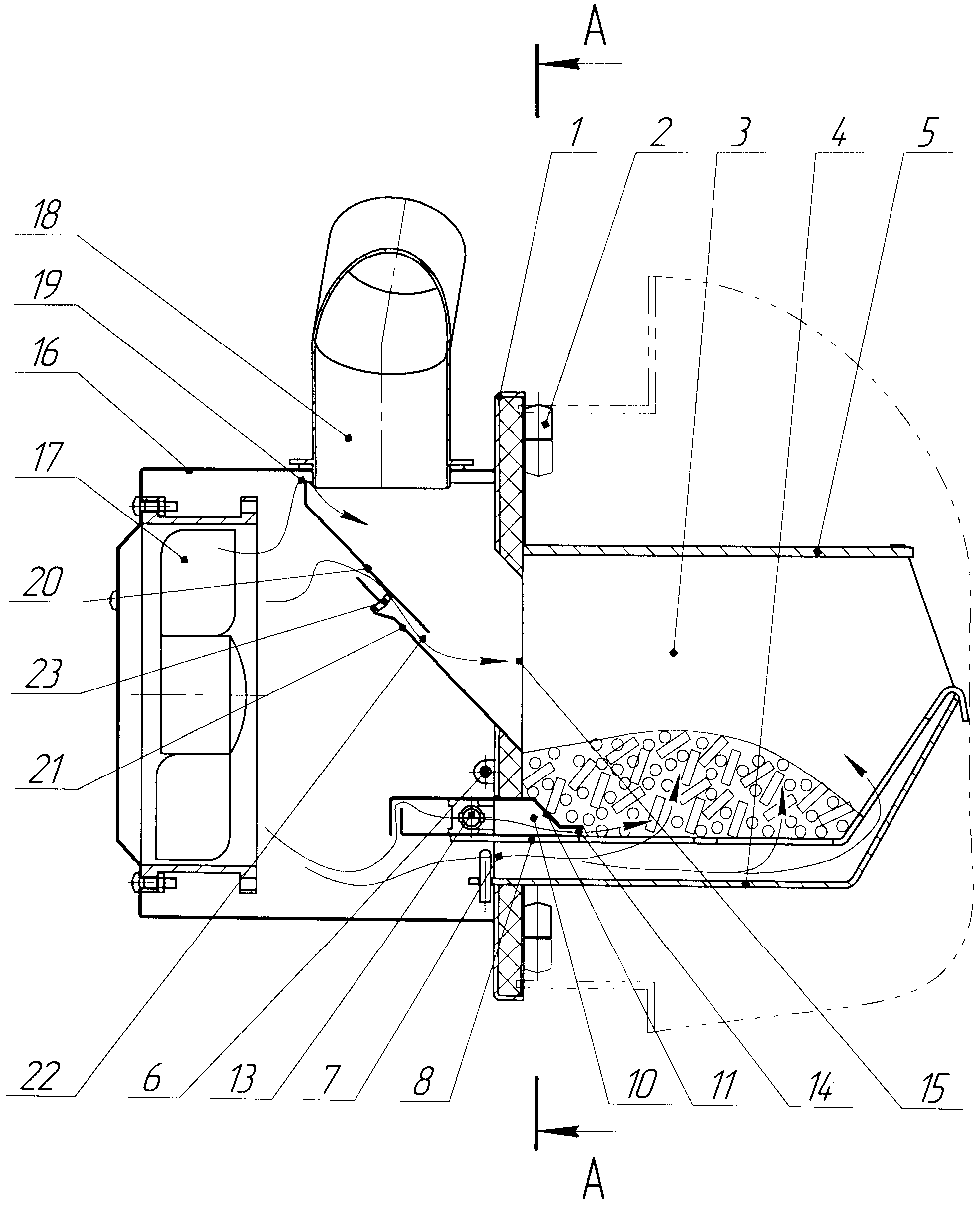

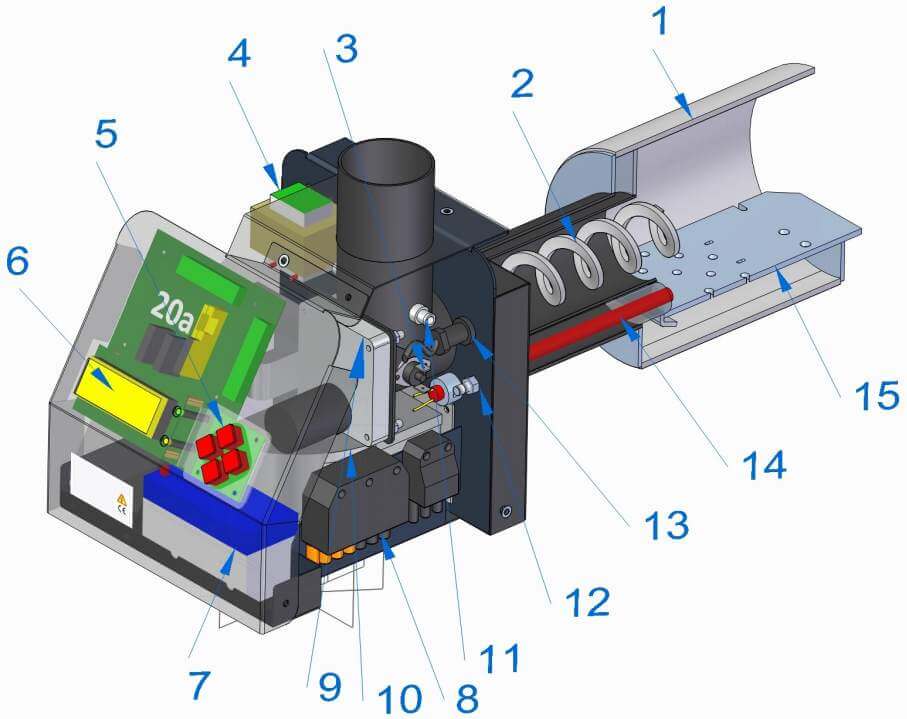

Устройство и принцип работы пеллетной горелки
Функциями пеллетного горелочного устройства – является создание условий в топочном пространстве для равномерного и полного сжигания пеллет, создание нужного процентного содержания топливно-воздушной смеси и стабильного режима горения пламени, для выработки и передаче тепловой энергии к водяному теплоносителю, циркулирующему по внутреннему сечению котловых поверхностей нагрева.
Базовые компоненты, чтобы выполнить пеллетную горелку своими руками:
- топочная камера для сжигания топлива, выполненная из жаропрочных труб прямоугольного или круглого сечения;
- колосник пеллетной горелки;
- топливный бункер для загрузки пеллет;
- топливный конвейер шнекового типа для перемещения пеллет;
- дутьевой вентилятор для пеллетных горелок, который осуществляет подачу кислорода в зону горения.
Процесс работы бытовых и промышленных пеллетных горелок может быть полностью автоматизирован. При установке большого топливного бункера, допускается автономная работа оборудования без присутствия оператора свыше 7 дней.
Для таких котлов подбирают универсальные устройства, к примеру, пеллетная горелка Pelltechpv 20b с ценой 96083 руб., которая может устанавливаться не только в пеллетный котел, но и в дизельный и любой твердотопливный агрегат.
Пеллетные горелки котлов имеют несложный принцип работы, он состоит из нескольких этапов:
- При включении кнопки запуска котла включается дутьевой вентилятор и одновременно шнековый транспортер, который из бункера подает пеллеты в топочную камеру.
- Управляющий контроллер дает сигнал на электрический ТЭН для воспламенения пеллет.
- При достижении температуры греющей воды в контуре отопления установленного значения, термодатчик отправляет электросигнал электронному блоку управления для перевода котла в состояние горячего резерва.
- При падении температуры в контуре отопления ниже установленного уровня, температурный датчик передает сигнал на блок управление для запуска котла, вначале включается вентилятор, затем шнековый транспортер с топливом и запальное устройство.
Гравитационные горелки
Гравитационная пеллетная горелка обладает самым простым способом функционирования. Она выполняется энергонезависимой и сможет работать даже без электрической энергии. Движение пеллет в ней осуществляется прямо из бункера насыпью, прямо в пиролизную камеру.
Воздухоподача и удаление отработанных дымовых газов происходит за счет естественной тяги в дымовом тракте котлоагрегата, создаваемой дымовой трубой.
Регулировка режима горения и воздухоподача выполняется в ручном режиме с использованием воздушной заслонки на горелочном устройстве и шибером на дымоходе.
Такой режим обеспечивает невысокий КПД и практически не может быть автоматизирован, поэтому в современных устройствах пеллетных котлов он практически не применяется.
Запуск и уход за котлом
Сравнение затрат на отопление
Запуск оборудования можно производить только после установки пеллетного котла и подсоединения к нему соответствующих труб отопительной системы. После того как упомянутые задачи будут выполнены, включите подачу холодной воды в систему обогрева.
Понаблюдайте за работой котла. При наличии любого рода нехарактерных признаков выключите оборудование и откажитесь от его использования до устранения неполадок.

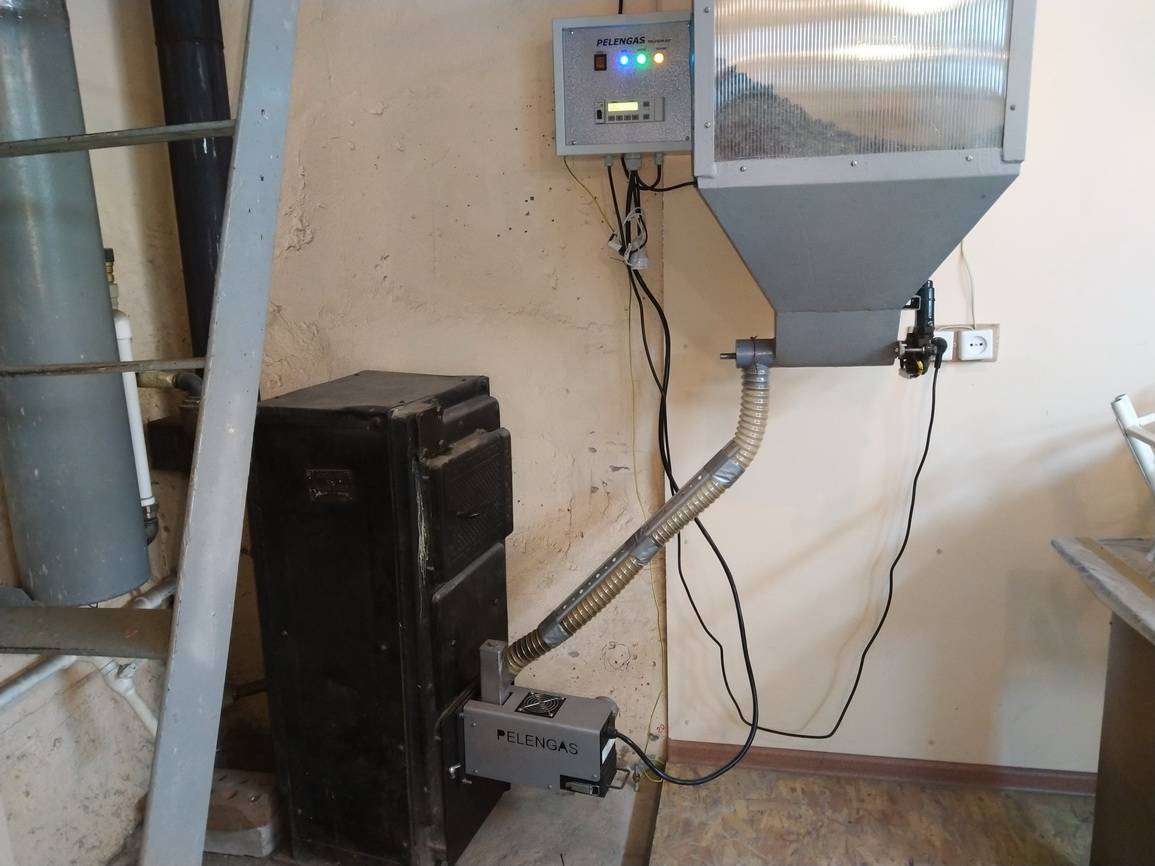

Понаблюдайте за работой котла
Самодельные пеллетные котлы, равно как и любые другие отопительные агрегаты, нуждаются в соответствующем уходе.
Каждые 2-3 недели очищайте зольник от отходов. Каждые 2-4 недели прочищайте дымоотводящий канал. На это у вас не уйдет много времени, зато игнорирование такого простого обслуживания приведет к существенному уменьшению эффективности котла и сделает оборудование потенциально небезопасным.
При желании к пеллетному котлу можно подключить дополнительные средства автоматизации. Это сделает эксплуатацию оборудования более удобной – вы попросту сможете забыть о необходимости дозагрузки топлива и прочих сопутствующих мероприятиях на какое-то время.
Современные средства автоматизации позволяют даже налаживать удаленное управление отопительным агрегатом, что также очень удобно.
И это не единственные возможные дополнения. Как вам, к примеру, системы самоочистки для котлов? Обязательно изучите доступные модификации и при желании купите такие дополнения для своего котла.

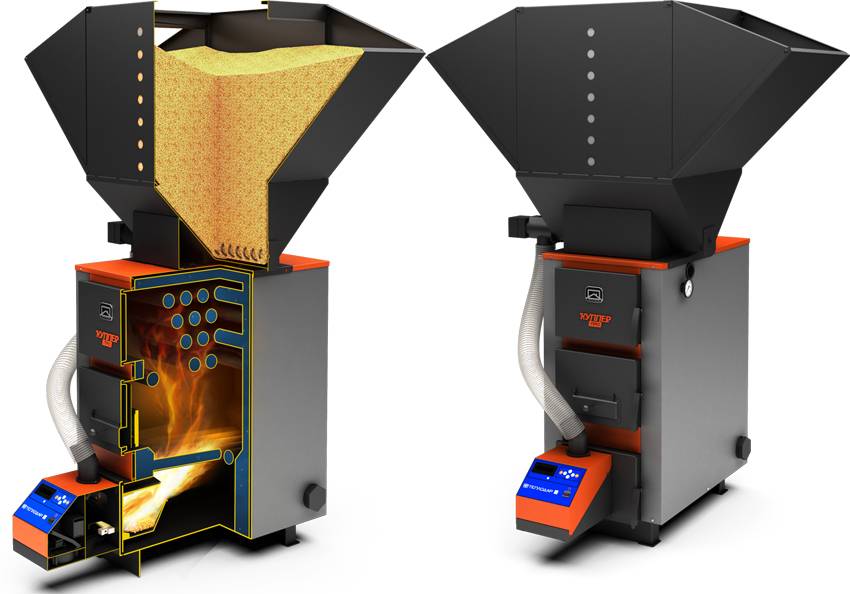

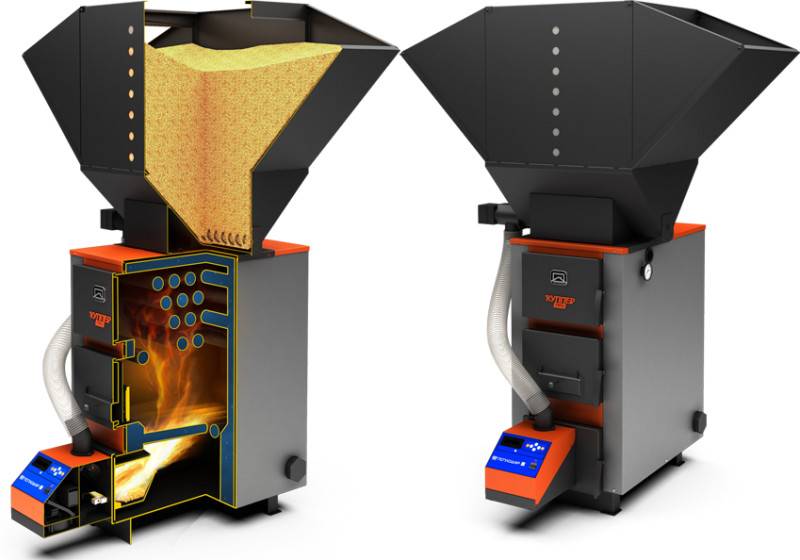

Котел с бункером для пеллет
Собрать же простой пеллетный котел можно своими руками, следуя полученной ранее инструкции.
Видео — Принцип работы пеллетного котла
Неповторимый запах натурального дерева, чистое и оформленное помещение в современном стиле – именно так может выглядеть котельная в доме, если правильно подойти к выбору оборудования. Новаторским теплогенерирующим оборудованием, которое позволит создать описанные условия в помещении, является пеллетный котёл или автоматическая пеллетная горелка, работающие на специальных топливных гранулах, которые созданы из отходов агропромышленного или деревообрабатывающего производства.
Если ещё несколько лет назад пеллетные установки использовались только в 20% домов в Европе, то на данный момент цифра возросла до 70%. Использование котлов и горелок, работающих на гранулах, — наиболее выгодный вариант для отопления жилого помещения с экологической и экономической точки зрения. Сегодня мы поговорим о принципах работы оборудования, о его достоинствах и недостатках, а также рассмотрим схему изготовления пеллетной горелки своими руками.
Ретортная пеллетная горелка: изготовление
Подача гранулированного горючего в таких устройствах, также как и в факельных, осуществляется с помощью шнекового транспортера. Отличием является то, что гранулы подаются снизу. Необходимый для горения воздух нагнетается через специальные отверстия в стенках реторты. Для эффективной работы такого устройства необходим контроллер, своевременно реагирующий на изменение температуры теплоносителя и вносящий необходимые коррективы в работу шнека и вентилятора.
В отличии от факельных устройств, пламя в ретортной пеллетной горелке направлено вверх, поэтому конструкция теплообменника у этих агрегатов сильно отличается. К недостаткам ретортных систем относятся:
- Возможность частого засорения отверстий воздуховода, приводящего к затуханию устройства;
- Необходимость ручной очистки реторты от продуктов сгорания и остатков гранулированного топлива;
- Отсутствие разрывов в подаче гранул. В случае возникновения обратной тяги сохраняется возможность возгорания находящихся в бункере пеллет.
В качестве материала для чаши могут быть использованы жаростойкие марки стали и чугун. В некоторых моделях реторта может быть изготовлена из керамобетона или шамота.
Трудоемкость изготовления такого устройства в бытовых условиях довольно велика, поскольку помимо слесарных и сварочных работ потребуются навыки в области подключения электронных систем управления.
Общее описание
Как правило, стандартная пеллетная горелка реализуется производителями уже укомплектованной различными приспособлениями. Чаще всего в комплектацию входят следующие элементы:
- контроллер для автоматизации работы;
- шнек для подачи пеллет;
- лямбда-зонд, который измеряет остаточный объем воздуха и автоматически регулирует горение;
- бункерная топливная емкость.
На участке от шнека до горелки в некоторых случаях устанавливается пластмассовая гофра, которая при появлении обратной тяги не допускает распространения пламени. Основными узлами горелки также являются:
- электрический нагревательный элемент, который задействован в автоматическом розжиге;
- вентилятор для подачи воздуха, находящийся снизу устройства либо сзади котла, регулируемый с помощью контроллера.
В данном видео узнаем как сделать пеллетную горелку своими руками:
Автоматизированная подача в топку горючего из бункера происходит без вмешательства человека. Подача пеллет производится при помощи шнекового устройства с электроприводом, при этом процесс дополнительно проверяется контроллером с тепловыми датчиками и системой индикации, которая отображает работу непосредственно горелки.
Схема управления режимом температуры теплоносителя несложная. Во время достижения заданной температуры горелка с помощью контроллера переходит в ожидающий режим с длительным тлением горючего. Затем, когда теплоноситель остывает до определенной температуры, датчик передает сигнал о запуске вентилятора, это вызывает розжиг топлива и перевод устройства в обычный режим работы. Для розжига часто задействуют ТЭН.
Эффективность горелки будет зависеть от скорости засыпания горючего в топку и объема самого топлива, потому лишь правильная настройка всех показателей способствует оптимальному эффекту от работы этого оборудования.
Пеллетная горелка своими руками: разновидности
Устройства, которые используются для переработки гранулированного сырья, подразделяются на два типа в зависимости от принципа действия – с принудительным забором и гравитационные. Выбор того или иного вида оборудования зависит в первую очередь от индивидуальных эксплуатационных условий.
На данный момент популярны пневматические пеллетные горелки Общемаш
Устройства такого типа включают в себя несколько механизмов, за счет которых производится поставка гранул. Первый из них функционирует с помощью пневматической системы. Второй механизм оснащается специальным инструментом – шнеком. Безопасность в системе обеспечивается за счет конструкции канала, установленного снизу вверх, по которому происходит подача гранул.
Автоматические устройства имеют одно серьезное преимущество – пожаробезопасность. Такие приборы применяются в технике разных производителей. Например, они интегрируются в котлы Теплодар. Пеллетные горелки, отзывы о которых преимущественно положительные, имеют довольно высокую стоимость. Цена некоторых моделей превышает 150 тыс. руб. Более бюджетные варианты можно приобрести за 60-80 тыс. руб.
Конструкция пневматического типа отличается максимальной безопасностью. Это объясняется тем, что система подачи гранул доставляет топливо небольшими порциями. Таким образом, оно не задерживаются в связном канале. Для такой горелки существует возможность установки габаритного бункера, который не нуждается в частых загрузках. При желании устройство такого типа можно купить. В настоящее время большой популярностью пользуются пневматические пеллетные горелки Общемаш.
Подающие механизмы, относящиеся к шнековому типу, включают в себя два главных узла. С помощью первого шнека производится забор гранулированного топлива из бункера. Работа данного прибора позволяет переправить пеллеты в другой приемник. После этого второй шнек направляет сырье непосредственно в горелку.
Автоматические пеллетные горелки отличаются высокой пожаробезопасностью
Недостатком устройств, подача топлива в которых выполняется принудительно, является их энергозависимость. В случае отключения электричества работа горелки прекращается.
Гравитационная пеллетная горелка: особенности конструкции
Устройства такого типа, функционирующие на пеллетном топливе, имеют другой принцип действия подачи гранул. Сразу стоит сказать, что такие агрегаты являются более удобными в обращении. Главное преимущество гравитационного механизма заключается в том, что он не требует обязательного подключения к электросети.
Пеллеты в этом случае располагаются в бункере и могут поступать в связной канал под действием собственного веса. Существует несколько популярных отечественных компаний, занимающихся выпускам подобных агрегатов (Пеллетрон, Бегемот). Пеллетная горелка такого типа запускается очень просто – с помощью изменения расположения заслонки
Важно помнить, что на дымоходе установлен регулятор тяги, который также можно настроить
Гравитационные пеллетные горелки можно использовать без подключения к электросети
КПД у гравитационных устройств несколько ниже, чем у аналогов, функционирующих за счет принудительной подачи гранулированного топлива. Установка пеллетной горелки такого типа не является сложной задачей. Полное ее подключение можно выполнить всего за несколько часов.
Для того чтобы увеличить показатели пожаробезопасности данного прибора, многие производители устанавливают на него специальные заслонки. Они оснащаются термическими датчиками, которые в случае попадания пламени в канал, соединяющийся с бункером, срабатывают и перекрывают проход.
