Какова же их стоимость?
Откатные ворота под ключ
Одним из главных вопросов является вопрос стоимости.
В случае с откатными воротами она состоит из нескольких параметров, если вы решили их купить под ключ:
Стоимости закладки фундамента, в которую входят:
- Цена закладной детали;
- Изготовление самого фундамента;
- Бетонирование;
Стоимости каркаса, в которую входят:
- Цена на раму в зависимости от размеров проёма;
- Регулировочная площадка;
- Калитка, встроенная или отдельностоящая;
- Опорные и приёмные столбы;
- Замок;
- Монтажа, стоимость которого зависит от размеров;
- Автоматики, в частности устройство от Came или другого производителя;
- Стоимости отделки и подключение Came;
- Стоимости доставки.
При этом, фундаменты откатных ворот могут быть разными, поэтому и цена на них будет отличаться. Обычно такие делают на:
- Винтовых сваях;
- Бетонном фундаменте;
- Опорах.
Кроме того, монтаж своими руками сильно влияет на потраченные суммы.
На винтовых сваях
Фундамент на винтовых сваях является простым решением для сложных грунтов. Благодаря своей конструкции, с которой можно познакомиться на фото, сваи этого типа хорошо держаться в грунте, лопасти не дают выдернуть их или вытеснить грунту из-за механических нагрузок.
Конструкция откатных ворот на винтовых сваях
Винтовой тип позволяет заниматься монтажом самостоятельно, что положительно влияет на стоимость. Немаловажным достоинством является то, что ворота не касаются земли, что даёт простое подключение электроники от Came.
Наибольшие траты приходятся на приобретение винтовых свай. Нет необходимости покупать сваи большого диаметра, но они должны быть качественно сделаны
Главное внимание стоит обратить на качество сварки. Глубина ввинчивания, а значит и длина свай, зависит от глубины промерзания почвы
Для большинства регионов Центральной России достаточной она считается до 2,5 метров.
Фактором, положительно влияющим на стоимость свайно-винтового фундамента, является отсутствие необходимости в земляных работах или значительном бетонировании.
Цена ворот на опорах

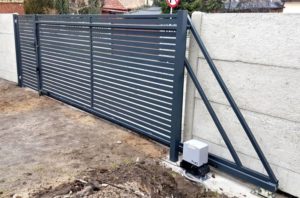

Самонесущие откатные ворота
Одним из последних писков моды в области устройства откатных ворот, судя по многочисленным фото и видео, являются так называемые самонесущие ворота на опорах. Их инженерное решение считается наиболее сложным, не хуже автоматики от Came, и вместе с тем, имеющим ряд преимуществ. В частности, нет необходимости в направляющей, по которой движется рельс. А значит, и нет необходимости в заливке поперечного фундамента.
Естественно, монтаж на неё требует достаточной прочности. В целом, особые требования к прочности могут существенно удорожить конструкцию и монтаж под ключ. Зато, потребуется меньше трат на обслуживание.
На бетонном фундаменте
Наиболее распространённой конструкцией фундамента откатных ворот является бетонная. Такая конструкция подразумевает, что монтаж фундамента из бетона производится не только под столбы — нужен ещё и поперечный фундамент под направляющую. Узнать больше подробностей о фундаменте можно на видео.
Ямы роются глубиной не меньше метра.
Недостатком можно считать довольно длительное время, проходящее от закладки до готовности фундамента. Но в стоимость в первую очередь входит цена бетонирования и, если в этом есть необходимость, наём бригады, которая будет заниматься монтажом. В обычных условиях этот тип фундамента дешевле конструкции на роликовых опорах, да и легко делается своими руками.
Соединение секций
Отдельные панели соединяются между собой при помощи специальных шарниров. На местах, где секции соединяются, устанавливаются прокладки предотвращающие продувания
Важно проверить качество перед покупкой либо проверить использование во время оформление индивидуального заказа. Может использоваться замок типа паз-шип. Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности
Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции
Независимо от применяемой конструкции, важно добиться максимально герметичного соединения секций без ущерба подвижности. Но полной герметичности добиться все-таки не удастся исходя из-за особенностей конструкции
В полость между секциями обязательно вставляются дополнительные резиновые вставки для защиты конструкции от воздействия погодных явлений. Как результат, получается эффективный барьер, предотвращающий проникновение ветра и влаги в помещение. При использовании сэндвич панелей также получается предотвратить утечку тепла, что снижает затраты на обогрев.
Советы по установке откатных ворот
Установка откатных ворот своими руками требует определенных навыков и знаний, но это вполне выполнимо. Вот несколько советов, которые помогут вам в этом процессе:
Планирование. Определите размеры ворот и учтите все архитектурные особенности вашего участка. Учтите также, что вам потребуется дополнительное пространство для откатывания ворот.
Подготовка материалов. Подберите качественные материалы, которые прослужат долгое время
Это важно, так как ворота подвергаются сильным нагрузкам и воздействию погодных условий.
Основание
При установке откатных ворот важно уделить внимание подготовке основания. Оно должно быть ровным и прочным.
Сварка
Если вы делаете металлические ворота, убедитесь, что у вас есть навыки сварки и нужное оборудование
При сварке обязательно следуйте мерам безопасности.
Направляющие и ролики. Не экономьте на роликах или подшипниках, так как от их качества зависит плавность и легкость откатывания ворот.
Завершающая обработка. После установки ворот обработайте их антикоррозийными средствами и покрасьте. Это продлит срок службы ваших ворот.
Безопасность. Убедитесь, что ворота безопасны в использовании. Если ворота слишком тяжелые, рассмотрите возможность установки автоматического привода.
Помните, что установка откатных ворот — это ответственная работа. Если вы сомневаетесь в своих способностях, лучше обратиться к профессионалам. Но если вы готовы принять этот вызов, тщательное планирование и подготовка помогут вам успешно справиться с задачей. В целом, изготовление откатных ворот своими руками — задача вполне посильная, но требующая внимания к деталям и точности. Самостоятельное создание ворот позволит вам не только сэкономить деньги, но и получить уникальное конструктивное решение, идеально подходящее под ваш участок. Придерживайтесь инструкций, соблюдайте технику безопасности, и результат вас обязательно порадует!
Монтаж откатных ворот своими руками
Практичные хозяева, которые хотят сэкономить, принимают решение устанавливать откатные ворота самостоятельно. Ниже представляем краткое описание монтажа конструкций своими руками.
- Для обеспечения беспрепятственного въезда и выезда автомобиля нужно правильно определить необходимую ширину проема, а также величину отката створки ворот. Подробнее о том, как сделать замеры, читайте по ссылке.
- Подготавливаем фундамент и прокладываем электрокабель для установки автоматики. Пошаговая инструкция доступна по ссылке.
- Проверяем полноту комплекта для монтажа откатных ворот.
- Собираем раму и монтируем направляющие балки, по которым будет двигаться створка.
- Устанавливаем нижний улавливатель, который будет служить защитой ворот от удара об опоры.
- Монтируем автоматику.
Подробно процесс установки откатных ворот описан в статье по ссылке.
Также можно посмотреть простую и понятную видеоинструкцию, подготовленную специалистами «АЛЮТЕХ»:
Таким образом, теперь вы знаете, как подобрать лучшие откатные ворота, которые не только обеспечат удобный доступ на участок, но и станут стильным элементом экстерьера.
Факторы, влияющие на выбор автоматики для откатных ворот
Ответить на вопрос, как выбрать автоматику для откатных ворот, сложно, но можно, если знать, на что обратить внимание при покупке. Необходимо учесть все факторы, а их немалое количество:
- площадь и вес полотна;
- вид несущей системы (от нее зависит легкость перемещения створки);
- геометрическое соответствие неподвижных элементов (правильно ли установлена конструкция: вымерено расстояние между роликовыми опорами);
- размер противовеса;
- частота (интенсивность) эксплуатации;
- климат и время года, когда будет использоваться привод.

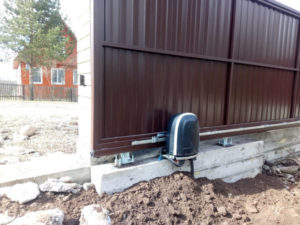

Задумываясь над тем, какую автоматику выбрать для откатных ворот, необходимо также учитывать ряд параметров.
- Запас мощности. Он должен быть большим, в противном случае привод не будет работать в условиях неблагоприятного климата.
- Материал шестерни в редукторе. Наиболее надежными являются металлические.
- Тип концевого включателя. При эксплуатации ворот в зимний период, магнитный будет оптимальным вариантом. Механический тип подмерзает на холоде, препятствуя открыванию ворот.
Внимание! Использование пластиковых шестерней в редукторе снижает срок эксплуатации привода в три раза
Вес полотна при выборе электропривода
Чтобы правильно выбрать привод для откатных ворот, важно знать вес раздвижной створки. Если он находится в пределах 200-500 кг, то потребуется устройство для облегченных конструкций. Такие створки устанавливают на дачах, частных домах и коттеджах
При этом полотно может быть изготовлено из профнастила, пластика или металлической сетки. Размер проема составляет 3-5 метров
Такие створки устанавливают на дачах, частных домах и коттеджах. При этом полотно может быть изготовлено из профнастила, пластика или металлической сетки. Размер проема составляет 3-5 метров.
Если масса конструкции 500-1000 кг, то выбор должен пасть на системы для утяжеленных откатных ворот. Размер проема в данных случаях может достигать 6 метров. Полотно выполняется из профлиста, дерева, металлической сетки или металла с художественной ковкой. Для ворот подобного плана всегда используется привод со значительным запасом мощности.
Автоматика для тяжелых откатных ворот – это выбор промышленных и производственных предприятий, крупных складов. К ней предъявляются высокие требования. Такой привод должен выдерживать полотно весом в 1800 кг. Размер проема может достигать 5-8 метров.
Интенсивность эксплуатации
Она выражается в процентах. К примеру, имеется привод с интенсивностью 30%. Размер проема составляет 5 метров. Время, которое тратится на открытие створки, занимает примерно 30 секунд (столько же уходит на закрывание). В итоге полный цикл занимает минуту. Для того, чтобы узнать какое количество циклов способны совершить ворота в час необходимо умножить 60 минут на 30%. В итоге получится число 18, т.е. именно 18 машин может пропустить конструкция за указанное время. Для домашних бытовых ворот этого вполне достаточно.
Но какой привод для откатных ворот лучше, если интенсивность эксплуатации превышает 18 циклов в час? Для подобных случаев используются устройства промышленного назначения, где редуктор и двигатель охлаждаются маслом. Это дорогостоящие приводы, имеющие большой срок службы.
Размер противовеса
В данном контексте речь идет о консольных (самонесущих) сдвижных воротах. Противовес уравновешивает полотно. Обычно он составляет 40-50% от размера проема. Если взять уменьшенный противовес, то возрастет нагрузка на роликовые опоры и сила трения. Механизму потребуется больше усилий, для того чтобы открыть и закрыть ворота, что в будущем отрицательно скажется на его сроке службы. В случае, когда противовес составляет менее 40%, на вопрос, какой мотор для откатных ворот лучше, правильным будет ответить тот, что имеет больший запас мощности.
Мощность привода
В характеристике к электроприводу указывается на какой вес створок он рассчитан. Однако производители советуют использовать автоматику с запасом мощности в 30%. Во-первых, работая на полную силу, привод будет сильно нагреваться и быстрее изнашиваться. Во-вторых, если ворота это одно сплошное полотно, то механизму придется преодолевать сопротивление ветра, соответственно потребуется больше мощности. И, в-третьих, зимой нагрузка на привод возрастает и без запаса он может вообще не завестись.
Как выбрать откатные ворота?
Чтобы откатные ворота бесперебойно служили в течение долгих лет, нужно подбирать изделия с учетом особенностей участка.
Для начала убедитесь, что пространство вдоль забора, где планируется установка ворот, не имеет никаких неровностей рельефа. Это необходимо для плавного движения створки. Также при планировании ворот данного типа необходимо учитывать наличие свободного места в сторону открытия створки — длина конструкции откатных ворот будет больше ширины проема приблизительно в 1,5 раза. Следует помнить, что стандартом ширины воротного проема считается 4 м, модели откатных ворот других размеров будут стоить дороже.

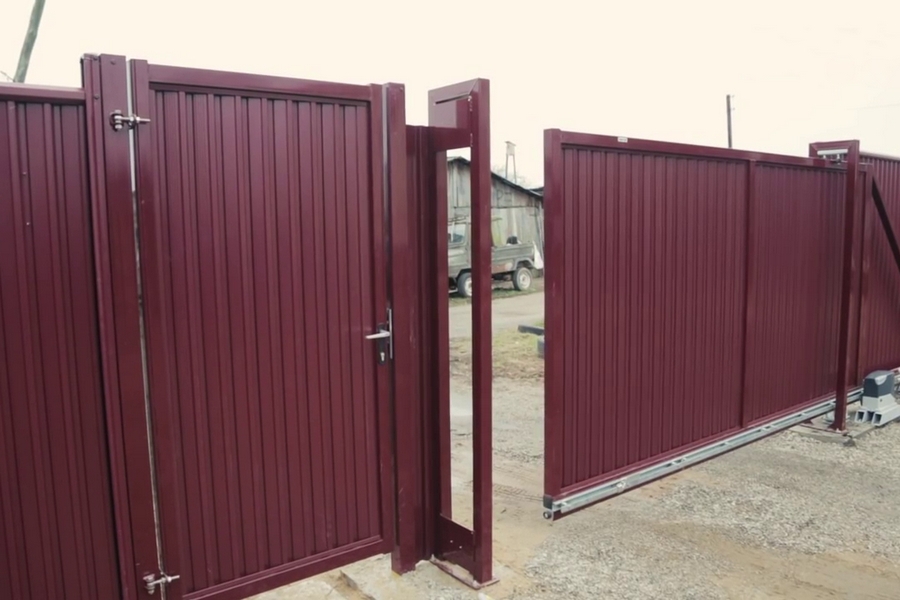

Чтобы обеспечить удобный доступ на территорию, лучше предусмотреть калитку. Конечно, это необязательно, так как створка ворот может сдвигаться на расстояние, достаточное для прохода человека. Однако установка калитки поможет сэкономить эксплуатационный ресурс ворот.
Для дополнительной экономии предпочтительнее устанавливать вместе ворота и забор. Плюс, так вы сможете добиться идеальной гармонии в экстерьере.
Материалы для строительства

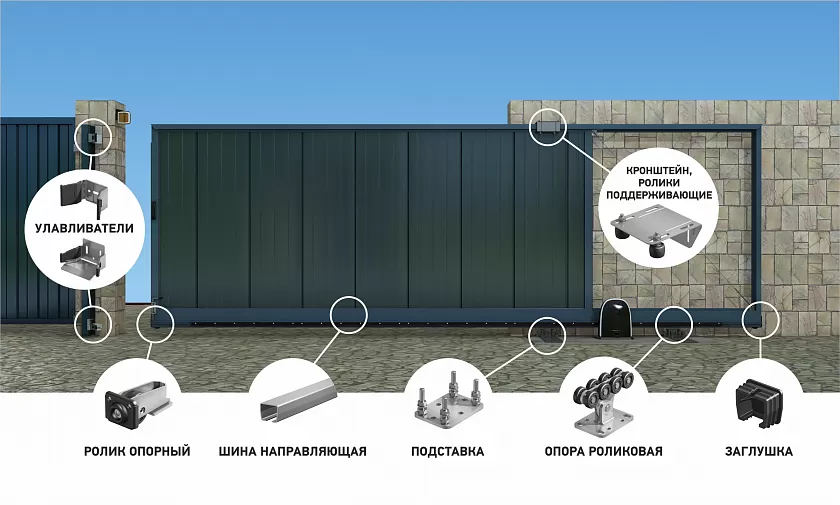

Основная составляющая ворот – металлическое полотно. Количество его зависит от высоты забора и размера въезда. Для строительства понадобятся следующие комплектующие:
- Рельс направляющий. Представляет собой железную балку толщиной от 3 мм и длиной от шести метров.
- Заглушки и ограничители, для защиты от грязи, мусора, снега и т.д.
- Каретки с роликами – благодаря им металлическое полотно будет плавно перемещаться по рельсу.
- Концевые ролики с ловушками необходимы для предотвращения выпадения полотна и будут ограничивать его скольжение.
Количество комплектующих строго индивидуально. Рассчитывать его, как и количество полотна, придется самостоятельно, исходя из размера ваших ворот.
Примерно сориентироваться в том, сколько комплектующих понадобится, поможет следующий алгоритм:
- Длина полотна не превышает 5 метров – закупается фурнитура, способная выдержать до 600 кг нагрузки.
- Длина полотна не превышает 6 метров – закупается фурнитура, способная выдержать до 700 кг, и т.д.
Помимо комплектации необходимо подготовить инструменты для строительства, и все материалы для фундамента.
Заливка фундамента
Устанавливают опалубку и заливают
Как только вы проложили проводку, закладной элемент можно заливать бетонной смесью. Для этого вам понадобится цемент марки М400, песок и щебень. Пропорции следующие: на 1 кг цемента нужно 3 кг песка и 4–5 кг щебня. Вода должна составлять половину веса всех компонентов. Получается:
Итого получается 4 л воды на 1 кг цемента, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею
Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания
На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.
Монтаж механизма передачи с приводным роликом
Это более надежный привод, однако, его не так просто собрать своими руками. Главное преимущество данного решения – отсутствие дополнительных конструкционных элементов, которые обычно закрепляют на подвижную створку (зубчатая рейка).
Особенности конструкции

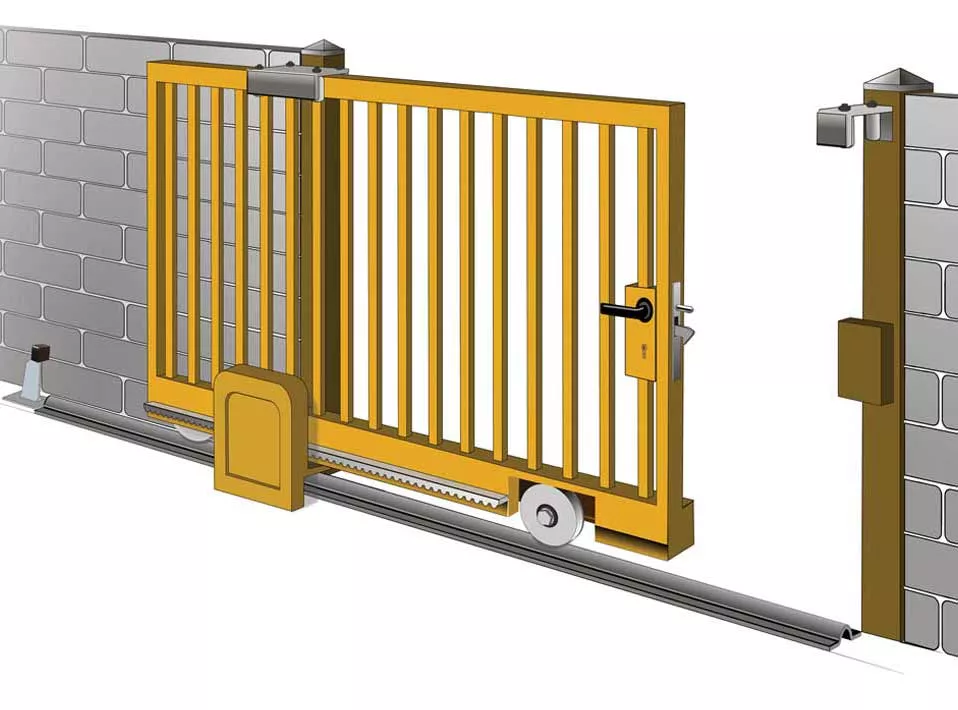

Схема установки электропривода
Несущая балка подвергается давлению ролика, наружная часть которого закрыта резиновой покрышкой. Данный элемент располагается на оси, прочно закрепленной на П-образном кронштейне. Именно на этот элемент оказывает воздействие пружина, установленная на шпильке толкателя. И она же создает прижимное усилие. А удерживает ее резьбовой крепеж.
С целью компенсации нагрузочного усилия с противоположной стороны крепится еще несколько роликов с той разницей, что их устанавливают по месту.
Важно:Выбор комплектующих
Если было решено своими руками собрать привод с роликовой передачей для откатных ворот, необходимо правильно подобрать основные элементы механизма. Можно сделать заказ из ассортимента продукции для тележек промышленного целевого назначения.
Основные критерии при выборе: скрытые подшипники, обслуживание которых не производится; металлическая основа. Уровень нагрузки должен лежать в пределах 300-360 кг. Также ограничивается и прижимное усилие, создаваемое пружинами: не меньше 3,5 кН и не более 4 кН.
Концевой ролик и заглушки
Концевой ролик
Снизу на окончание направляющего П-образного бруса, в его передней части, нужно зафиксировать съемный концевой ролик, который вставляется внутрь профиля. Крепится он легко, при помощи болтового соединения. С противоположенной стороны надо установить пробку (заглушку) или такой же ролик.
Такой ролик нужен для того, чтобы при закрытии ворот направляющая накатывалась на улавливатель, находящийся снизу, который будет установлен на столбе с другой стороны. Таким образом, вы сможете уменьшить нагрузку на опорные пластины, которые держат ролики на фундаменте. Заглушки или пробки служат препятствием для снега, дождя, грязи и мусора, который может проникать в направляющий брус. Если их нет, то роликовые тележки могут быстро выйти из строя, а ворота не будут плавно и легко открываться.
Преимущества откатных ворот
Существует множество причин популярности таких изделий
Для частных домов и небольших загородных участков важно как можно экономнее использовать пространство, с чем распашные ворота с электроприводом справляются не лучшим образом, а откатные модели, например, поставляемые российской компанией Дорхан (DoorHan) подходят идеально. Кроме того они отличаются универсальностью и гибкостью монтажа практически в любой проем
Среди особенностей и достоинств современных откатных и роллетных ворот можно выделить:
- возможность изготовления по индивидуальным замерам заказчика (электропривод для ворот тоже может быть подобран индивидуально);
- значительная экономия пространства перед воротами за счет сдвигания створок в стороны или роллетов вверх (для распашных ворот может понадобиться больше десяти метров в зависимости от ширины проема);
- не требуется тщательная очистка снега перед въездом;
- невосприимчивость к ветровым нагрузкам;
- универсальность применения, как для частных домовладений, так и для крупных промышленных предприятий;
- надежность и долгий срок эксплуатации.
Предлагаемые сейчас на рынке стандартные габариты для откатных ворот (для гаражных ворот и для секционных ворот) – до восьми метров в ширину и до шести метров в высоту. Современные откатные ворота без электропривода с легкостью может открывать и закрывать даже подросток или хрупкая девушка, а монтаж электропривода позволяет и вовсе упростить управление до нажатия одной кнопки на пульте.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом
Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

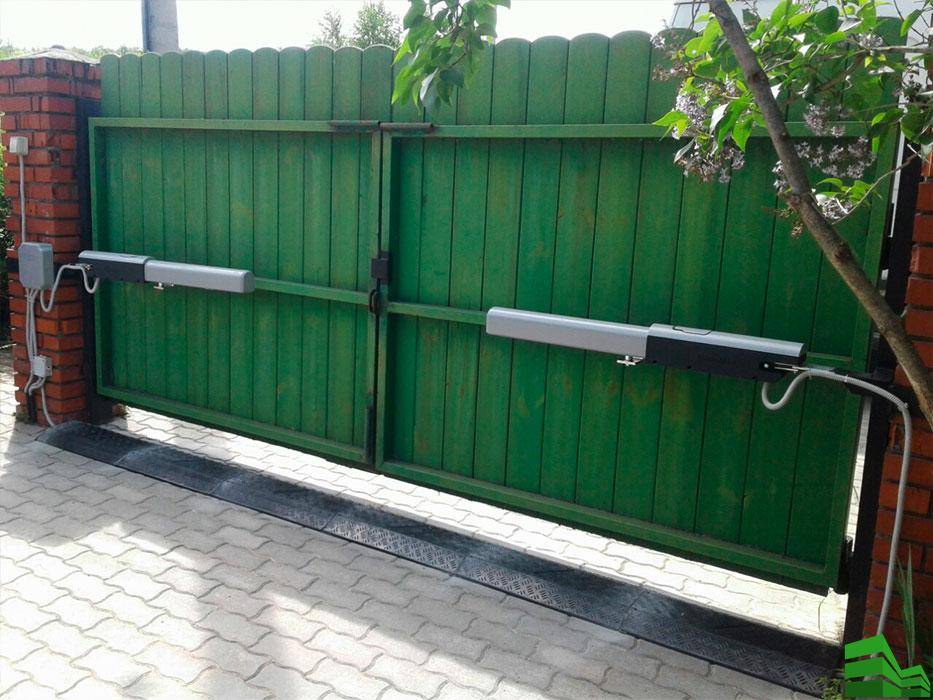

Выбор и монтаж автоматики для ворот распашного типа
Смонтировать распашные ворота, работающие от электрического двигателя непросто, для этого требуется наличие аккуратности, точности и минимальной квалификации. Имея необходимую денежную сумму, лучше приобрести готовое изделие, не тратя собственное время и силы на создание этого механизма.
В принципе, установить створки может каждый мужчина, а вот с автоматикой будет сложнее. Чтобы она правильно функционировала, следует учитывать ряд важных условий:
- расположение створок по отношению к столбу;
- вариант открывания ворот (внутрь или наружу);
- применение опор, когда устройство не оснащается концевым выключателем;
- отсутствие любых препятствий в зоне открытия створки;
- современное проведение профилактических работ.
Чтобы исключить возникновение неисправностей, потребуются своевременные профилактические работы. Не забывайте смазывать все необходимые детали и не прикладывайте усилия при открытии или закрытии створок.
10 лучших производителей автоматики для ворот
*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.
Автоматические ворота для дома и гаража упрощают въезд и выезд, не требуя от водителя выходить на улицу. Это особенно актуально в непогоду. Управление осуществляется с брелка, дальность действия которого составляет 50 м и может быть увеличена за счет антенны. На предприятиях автоматика оптимизирует КПП, позволяя контролировать поток многочисленных машин, въезжающих и выезжающих с территории. По конфигурации открытия ворота бывают откатными (на роликах), распашными, секционными, поворотными и роллетными (заезжают наверх или сворачиваются). Выбрать качественную автоматику для ворот поможет наш рейтинг лучших производителей, собравший ТОП-10 компаний с положительными отзывами покупателей и хорошими характеристиками товаров.
Заключение
Простой вывод из данной информации — монтаж откатных ворот с электроприводом своими руками довольно сложная задача. Если человек имеет мало опыта, то лучше обратиться в специальные организации, которые выполнят все замеры, монтажные работы на высшем уровне. Установив электропривод на ворота откатного типа значительно повышается пропускная способность и общая эффективность пропускного пункта.
Решив выполнить установку откатных ворот с электроприводом своими руками, нужно соблюдать правила монтажа и не пренебрегать рекомендациями знающих людей. Не стоит экономить на специалистах, ведь неверно собранная конструкция быстро выйдет из строя.
