Надежен ли дом на винтовых сваях? Преимущества и недостатки: Виды – Плюсы и Минусы

Что учесть при строительстве домов на винтовых сваях

Вышеописанный способ монтажа фундамента несет в себе не только плюсы

Следует принимать во внимание и ряд его недостатков по сравнению с монолитным типом фундамента

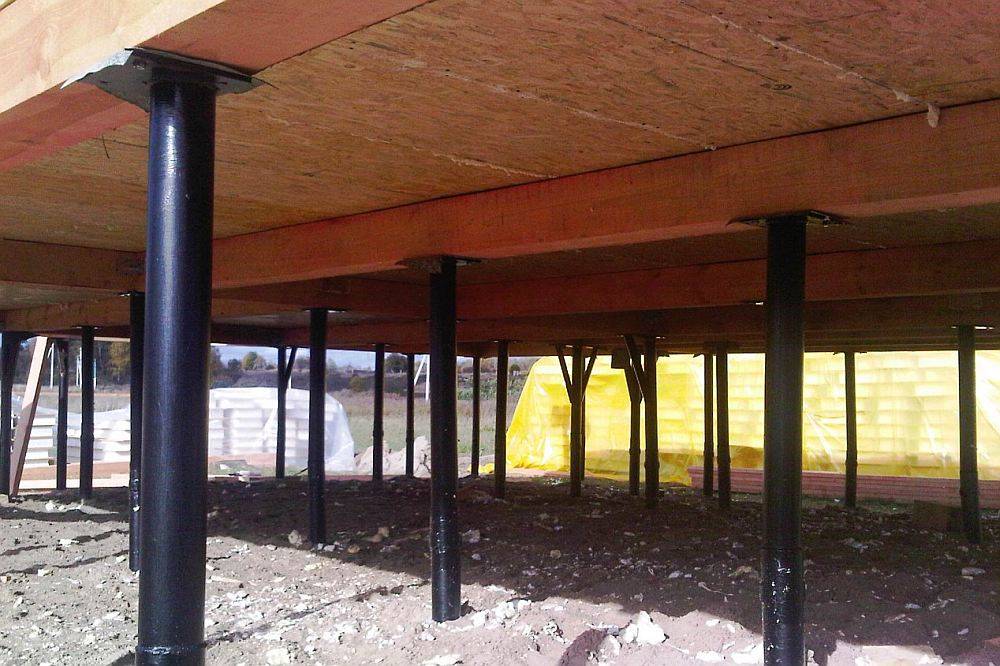

Сваи под каркасным домом приводят к большим температурным перепадам внутри строительной конструкции. Связано это с тем, что образуются прогалы (промежутки, пространства между элементами). В этих промежутках постоянно циркулирует воздух.

Другими словами, холодный зимний воздух без особых препятствий подбирается к напольному покрытию дома и легко его охлаждает. Это ведет к теплопотерям, поэтому рекомендуется производить утепление фундамента из свай путем закрытия его периметра теплоизоляционными не продуваемыми материалами.

Дом на севере или в условиях вечной мерзлоты

В условиях севера или вечной мерзлоты дом на сваях является одним из наиболее подходящих вариантов для выбора фундамента. Структурно он обладает рядом преимуществ, по сравнению с другими типами фундамента, такими как цокольный, свайно-винтовой или на сжатых подтапливаемых грунтах.

Дом на сваях подходит для строительства в условиях ограниченного бюджета или выборе участка с неровным и слабым грунтом. Он отличается легкими и экономичными материалами, что позволяет сэкономить на его строительстве. При этом, вариант с двухэтажным домом на сваях может быть более стабильным и прочным, чем другие типы фундамента.

Сваяно-винтовой фундамент также рекомендуется для строительства дома в условиях вечной мерзлоты. Он эффективно распределяет нагрузку на грунт и позволяет избежать проблем со сдвигом грунта. При этом, дом на сваях также может быть устойчивым даже на скалистом или каменистом грунте.

Сравнение дома на сваях с другими типами фундамента показывает его преимущества в ситуациях, где требуется быстрая установка фундамента или строительство на неровном или слабом грунте. В условиях севера или вечной мерзлоты, выбор дома на сваях может быть правильным решением для обеспечения устойчивости и долговечности здания.

Пошаговый монтаж утеплителя на свайном фундаменте

В обустройстве качественной теплоизоляции в рассматриваемом случае важно знать не только чем утеплить пол, но и как грамотно это сделать. Выделяются следующие 3 этапа технологии:

1. Создание обвязки и монтаж обрешетки.
2. Фиксация чернового основания и укладка утеплителя.
3. Обустройство теплоизоляционного контура для цоколя.

Разберем каждую стадию более детально.

Устройство обвязки и крепление обрешетки

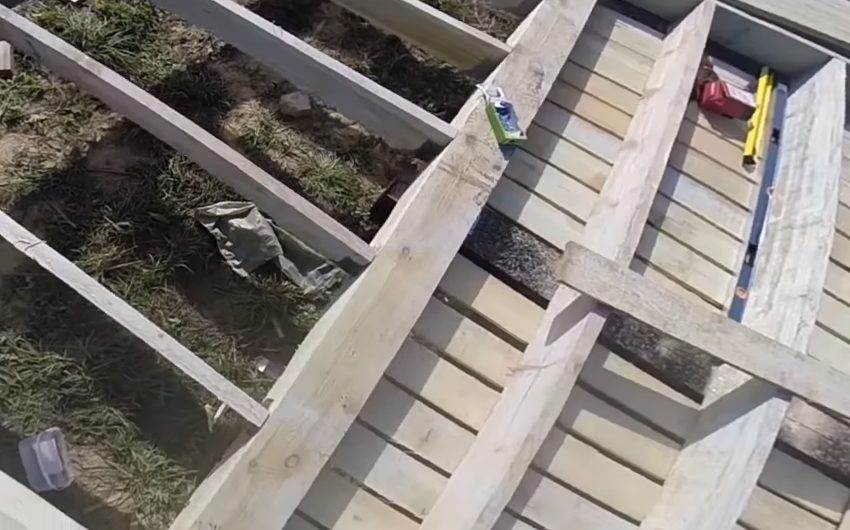

Каркасный дом начинается с обвязки. По сути, это соединенные между собой брусья, установленные на оголовки свай и выложенные по контуру основных стен. Технология ее создания сводится к следующему алгоритму:

1. На каждой пластинке просверливается по 4-ре отверстия.
2. Далее поверх настилается гидроизоляционный материал.
3. Затем по схеме устанавливаются брусья, и соединяются между собой по технике « в полдерева».
4. После этого они прикручиваются через ранее высверленные отверстия к сваям.
5. Внутри периметра врезаются остальные перекладины.
6. Все элементы обвязки дополнительно соединяются на скобы.

После проверки собранной конструкции на соответствие горизонтальному уровню снизу набивается обрешетка. Далее на нее будет установлена подоснова.

Основание будущего пола в деревянном доме

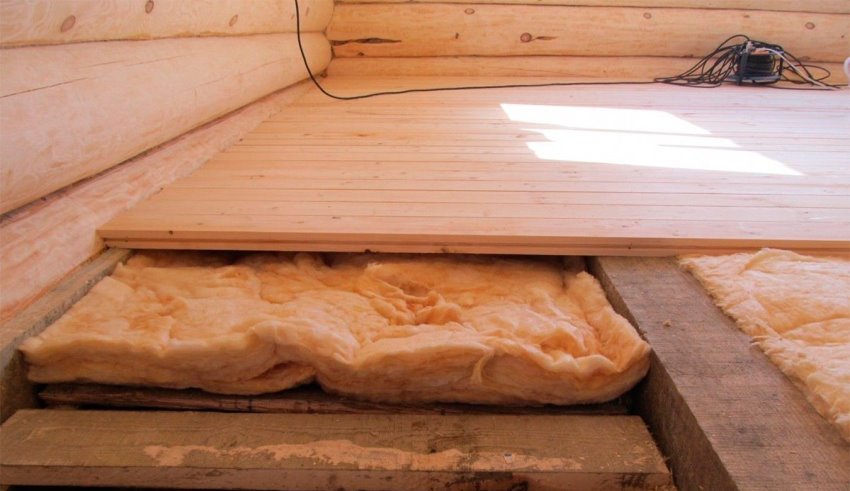

Черновая основа и теплоизоляция

Черновой пол изготавливается путем укладки листовых материалов на ранее монтированную обрешетку. Чаще всего используется ДСП или ОСБ. Как вариант вместо них может применяться дощатое покрытие. Тогда берутся обрезные доски и закрепляются под прямым углом по отношению к перекладинам.

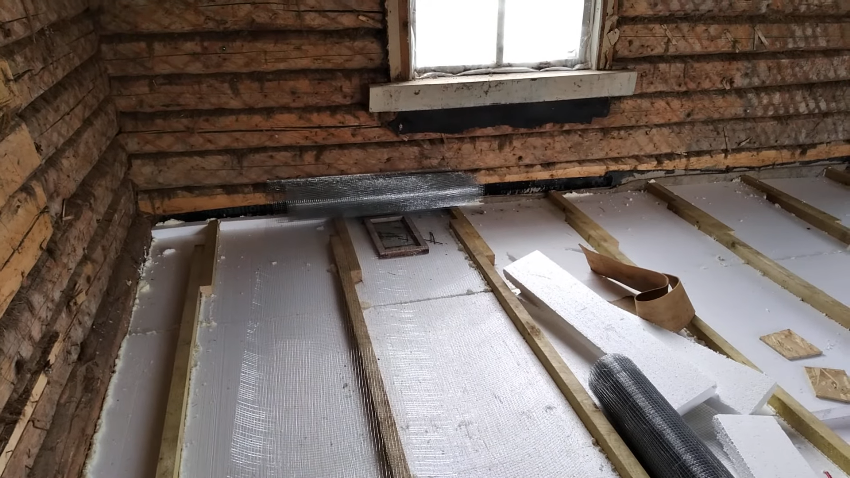

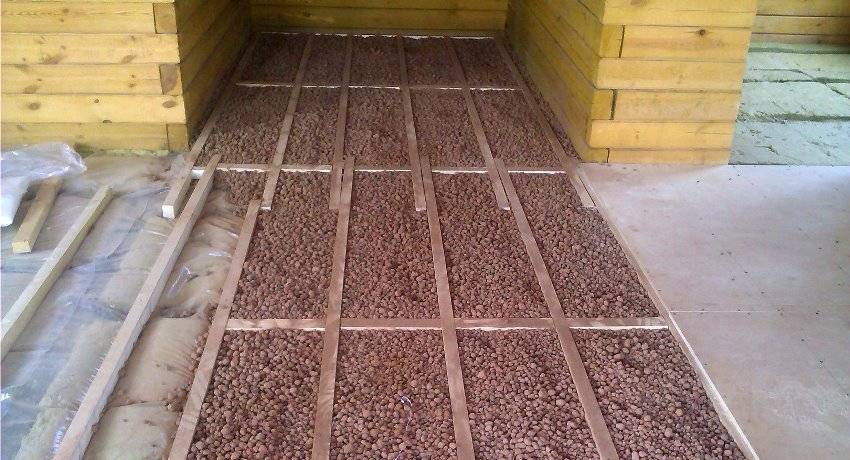

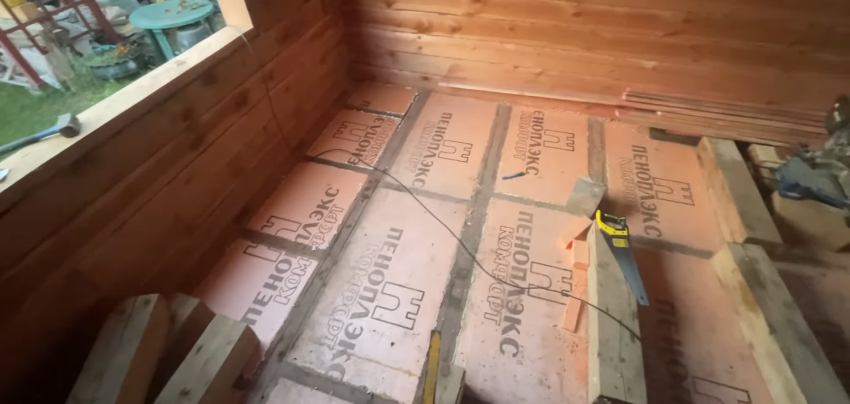

Далее выполняется теплоизоляция:

1. Основание покрывается гидроизоляционной мембраной.

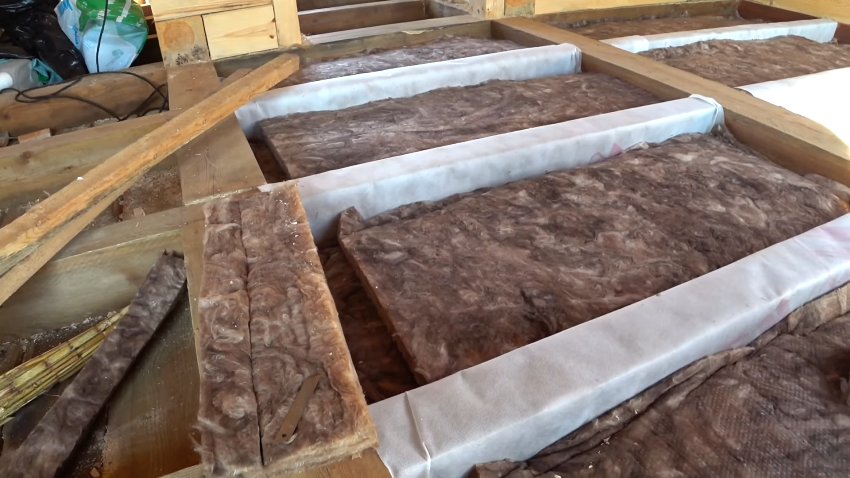

2. В пустоты между балками плотно укладывается утеплитель.
3. Поверх уложенного теплоизоляционного материала укладывается пароизоляционная пленка.

В завершении укладывается либо дощатое покрытие, либо какое-нибудь напольное покрытие с предварительным монтажом основы (обрешетки, фанерного настила).

Слой утеплителя закрывают фанерными листами или доской уже для чистового пола

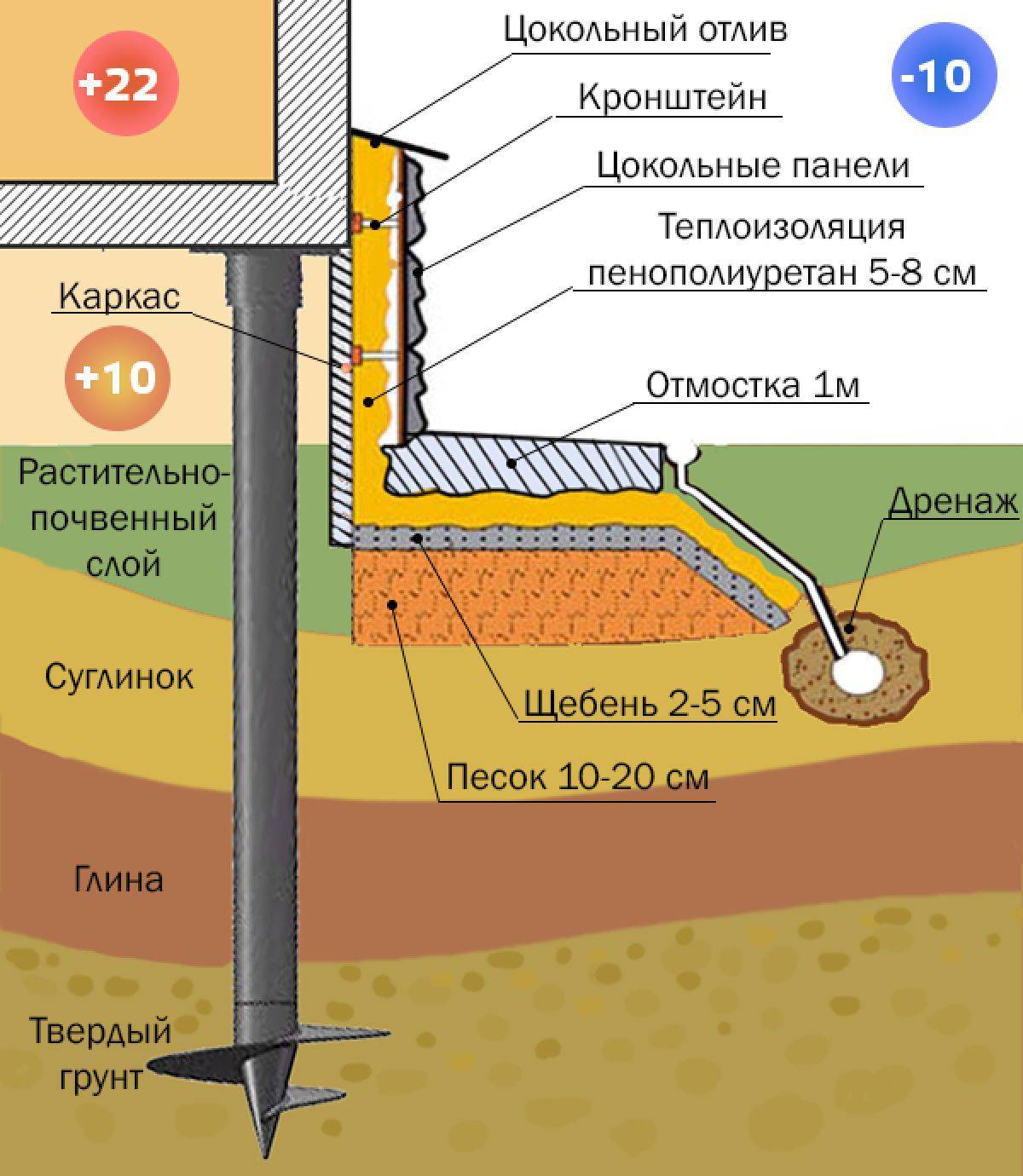

Монтаж термоконтура цоколя

Для того чтобы добиться максимального эффекта теплоизоляции, пространство под домом между сваями должно быть закрытым. С этой целью применяются следующие варианты:

1. Кладка из клинкерного или керамического кирпича. Сначала обустраивается песчано-щебневая подушка. Затем выполняется укладка по технологии « в полкирпича».
2. Закрытие профильным листом. К сваям навариваются направляющие, и в них проделываются отверстия. Затем к ним прикручиваются подходящих размеров профлисты.
3. Отделка сайдингом. Для начала на сваи крепится обрешетка – на базе брусков или оцинкованного профиля. Далее на нее закрепляются ламели.
4. Обшивка цементно-стружечными плитами. Работы проводятся по аналогии с профлистом.

О том, как утеплить правильно пол деревянного дома на сваях в видео:

https://youtube.com/watch?v=Wn0vjLuzSGk

Свайно-винтовой фундамент: назначение, типы, используемые материалы

В сложных грунтах рекомендуется использовтаь сваи

Свайно-винтовое основание для возведения постройки будет оптимальным вариантом на участках с влажным, неустойчивым грунтом и сложной рельефностью.

Но из-за своей несущей способности самыми распространенными конструкциями на нем являются каркасные, деревянные дома, небольшие сооружения из камня (пористого), пустотелого кирпича, заборы.

Винтовые сваи имеют спиралевидные шнеки

Технология работ следующая:

• в поверхность грунта закручиваются заостренные, металлические трубы с лопастями на концах (спиралевидными шнеками);
• оставшаяся на поверхности часть выгоняется до нужной высоты под один уровень;

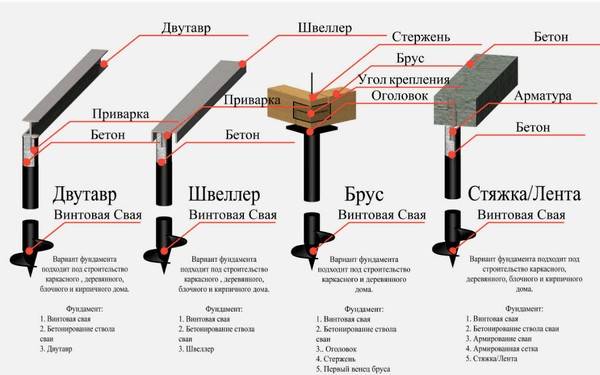

• конструктивные элементы связываются между собой: выполняется объединение ростверком.

Опоры требуется погружать в грунт на глубину от 1,5 до 7 м. Необходимая их высота достигается наращиванием. Они выдерживают нагрузки от 2,5 до 7 тонн на одну (это зависит от вида, размера).

С их помощью возводятся следующие типы оснований:

• лента из свай: под стены возводимого сооружения опоры устанавливаются одним, либо несколькими рядами;
• стандартный: сваи устанавливаются под несущие части конструкций;
• использование одиночных винтов: так подпирают отдельные элементы сооружений;

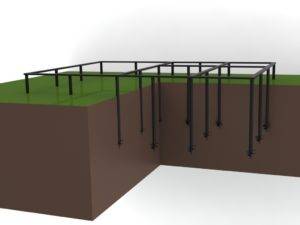

• «свайное поле»: опоры вкручиваются по всей поверхности, отведенной под дом.

Свая должна оканчиваться ниже уровня промерзания

Материалом винтов являются стальные трубы с толщиной стен в среднем от 8 до 12 мм, диаметром – от 50 до 350 мм. Лопасти («резьбы») выполняются перпендикулярно к трубной оси, диаметр их от 200 до 900 мм. Они препятствуют выдавливанию свай из почвы, способствуют распределению давления на опоры от сооружения.

Такие буры внедряются ниже границы промерзания грунта.

Различного вида винтовые сваи отличают преимущества и недостатки, как и любой другой материал.

Их видовое разнообразие по методу изготовления наконечников такое:

• со сварными лопастями, где их качество значительно зависит от умений сварщика;
• с литыми окончаниями – более надежный дорогой вариант.

Свайный фундамент – дешевое и легкое решение проблемы участка с перепадами высот

Преимущества винтовых свай заключаются в:

• экологической безопасности материала;
• широком диапазоне применения;
• относительно низких трудовых затратах на установку;
• возможности повторного и круглогодичного использования, дополнительного укрепления;
• продолжительном сроке эксплуатации.

Руководства по монтажу свайно-винтовых фундаментов

Приступая к установке фундамента на винтовых сваях, необходимо тщательно ознакомиться со следующими сборниками строительных нормативов:

СП 24.13330.2011 «Свайные фундаменты». Это один из последних кодексов правил в данной сфере, который позволит даже неопытному строителю без грубых ошибок установить свайно-винтовый фундамент с нуля

В своде правил особое внимание уделяется проектированию оснований такого типа: приводятся методы расчета способности свай выдерживать нагрузки как по теоретическим выкладкам, так и исходя из практического опыта, описывается расчет свайных и свайно-плитных фундаментов по видам деформаций, указываются важнейшие аспекты проектирования свайных оснований при реконструкции строений и установке свайных полей большого размера. Также подробно рассматриваются нюансы проектирования фундаментов на сваях в случае малоэтажных зданий, опор ЛЭП, в просадочных и набухающих почвах, на закарстованных и подрабатываемых территориях, в сейсмически опасных районах.Скачать СП 24.13330.2011.

СП 50-102-2003 «Проектирование и устройство свайных фундаментов»

Данный нормативный документ был разработан ранее СП 2011 (которое во многом и создавалось на его базе), поэтому во многом дублирует эти правила, но есть и существенные отличия. Из СП 2003 года строитель узнает много полезной информации именно об обустройстве фундамента на винтовых сваях. Свод правил описывает монтаж предварительно изготавливаемых свай: забивных и вибропогружаемых, вдавливаемых, винтовых и бурозавинчиваемых. Не обошли вниманием авторы нормативов и установку свайных изделий, которые изготавливаются непосредственно на строительной площадке: буронабивных и буроинъекционных. Здесь можно получить много ценных сведений о монтаже фундаментов на сваях при реставрации зданий и контроле качества проведенных работ.Скачать СП 50-102-2003

СНиП 2.02.03-85 «Свайные фундаменты». Это самый первый свод правил, касающийся фундаментов на винтовых сваях, разработанный еще в советские времена. В нем подробно описываются нюансы каждого вида свайных изделий и приводятся основные инструкции по расчету способности их столбов выдерживать нагрузки в случае свай-стоек, забивных свай висячего типа и свай-оболочек, которые устанавливаются без изъятия почвы, висячих, набивных и буронабивных свай, винтовых свай. Также имеются примеры расчета свайных фундаментов и их оснований по способности деформироваться. Из СНиП можно узнать также о нюансах конструирования свайных оснований на различных видах почв.Скачать СНиП 2.02.03-85.

СНиП 2.02.01-83 Основания зданий и сооружений. Скачивайте тут.

СНиП 2.03.01-84    Бетонные и железобетонные конструкции.

Все документы, которые Вы можете скачать на данной странице, представлены в формате PDF. Открыть их можно любым современным браузером (Firefox, Яндекс.Браузер, Google Chrome и т.д.).

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундаментаТочной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.2. Легкость и удобство монтажаМонтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.3. Очень быстрый монтаж винтовых свайЗначительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.4. Уклон на участке — не помеха для свайно-винтового фундаментаКаким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.5. Чистый участок после заложения фундаментаВ процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок6. Монтаж в любое время годаВ отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.7. Теплый пол в домеОсобенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.8. Быстрая готовностьЕсли бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.9. Простота наращивания фундаментаВ случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.10. Несложный ремонт фундаментаОт некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.11. Не тянет влагу из грунтаБлагодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

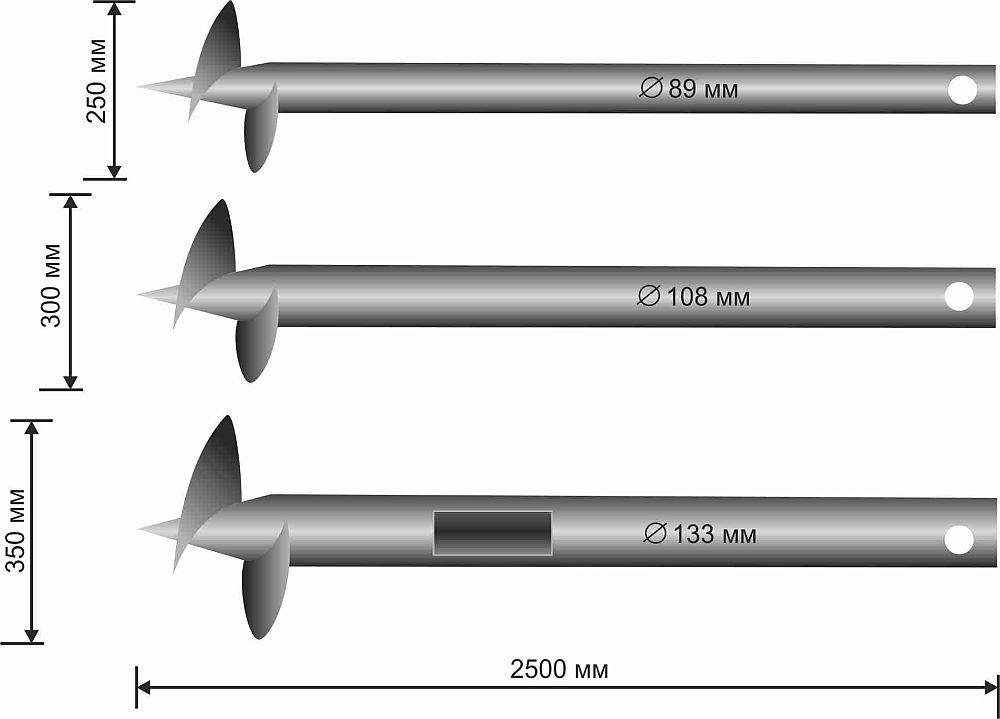

Виды винтовых свай для фундамента

Кажущаяся на первый взгляд простота изготовления фундамента из свай таит в себе сложность их выбора. Главный критерий – диаметр. Естественно, и выдерживаемая нагрузка также зависит от этого показателя.

Для безошибочного выбора диаметра предварительно требуется определиться с типом строения. Что это будет – каркасный дом для постоянного проживания с несколькими комнатами и мансардным этажом или небольшое дачное строение облегченного типа.

В зависимости от ожидаемой нагрузки, расчет которой делают при составлении проекта дома, и выбирают диаметр свай

Кроме этого, следует брать во внимание породу грунта на участке строительства. Сыпучесть и мягкость песчаной породы компенсируют лишь опоры максимального диаметра. Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Также следует отнестись серьезно и к особенностям климата местности, где планируется строительство каркасного дома, среднему показателю осадков

Это обстоятельство важно при учете увеличения нагрузки на кровлю и всю конструкцию в целом в случае обильного снегопада

Кроме разницы в диаметре, винтовые сваи разнятся в зависимости от используемых при их изготовлении типов наконечников. Различают наконечники сварного и литого типов.

Какими они бывают

Можно ли их сделать своими руками?

Конечно, наиболее качественными считаются сваи заводского производства. Особенно, если они снабжены всеми необходимыми сертификатами, а их наконечники — литые. Бывает всё же так, что финансовые соображения или особенности стройки требуют подумать об их изготовлении своими руками. Сделать винтовые сваи собственноручно вполне возможно, как это подробно рассказывается на видео.

Прежде чем приступать к работам по изготовлению, нужно определить какова глубина промерзания почвы на участке, поскольку это главный параметр для определения длины свай. От них требуется, чтобы они были способны войти на глубину на 30 сантиметров большую, максимального промерзания.

Сами работы по производству можно поделить на семь этапов:

Поиск куска стальной трубы, чья длина соответствовала бы требуемой;
Вырезание лопастей. Их делают из прочной листовой стали. Диаметр должен подходить под внутренний диаметр трубы;
Также понадобится конусный наконечник, приваривающийся к концу трубы. С его помощью будет происходить ввинчивание. Заменить его можно, вырезав из конца трубы лепестки треугольной формы, а потом загнув и сварив подобно конусу;
Приваривание лепестков у конуса. Сварка должна быть выполнена максимально качественно, иначе лепестки отвалятся;
На конце, который остаётся сверху, делаются отверстия диаметром не менее 2,5 сантиметров. Они будут использоваться во время вворачивания как гнёзда для рычагов;
Когда свая в целом готова, её чистят и покрывают антикоррозионным составом

Длительное нахождение металла в грунте может ускорить его разрушение, поэтому это важно;
В конце нужно дать свае высохнуть. Только после этого она будет окончательно готова к использованию.

Самодельные винтовые сваи особенно подходят для строительства заборов и ворот.

Проводим вычисления

Особенности монтажа

Типы фундаментов, используемых для каркасных домов

С ошибками мы разобрались, осталось выяснить какой фундамент для каркасного дома лучше подходит (различные виды фундамента для частного дома).

Свайный или столбчатый фундамент, заглубленный ниже линии промерзания грунта

Каркасные дома прекрасно стоят на заглубленных сваях и столбах, но только в том случае, если застройщик не пренебрег расчетами (опорно столбчатый фундамент своими руками).
На сваю в осенне — зимний период действуют две противоположные силы:

• часть нагрузки от надземной части строения – 500-700 кг;
• выталкивающая сила при пучении – 1,5-2 т.

В результате «неравной битвы» одна свая (или столб) может подняться выше прочих, освобождая тем самым от нагрузки близлежащие опоры. Их выдавит из грунта, грунт в скважине осыплется и не даст весной вернуться сваям на место.

Чтобы избежать выхода опорных элементов из грунта, им можно придать пирамидальную форму или устроить внизу подошву, по диаметру превосходящую основное тело сваи. Такие шаги повлекут за собой удорожание строительства и увеличение срока возведения дома. Но это единственно правильно решение при строительстве фундамента своими руками для каркасного дома на площадке с большим уклоном.

Еще один нюанс, который придется учитывать застройщику: свайный фундамент для каркасного дома нельзя оставлять ненагруженным.
Построить его за полгода до сборки надземной конструкции не получится – сваи за это время благополучно поднимутся под воздействием сил выталкивания.

Расчет столбчатого фундамента для каркасного дома, равно как и свайного, заключается в следующем:

• производится сбор нагрузок на все основание;
• полученный результат распределяется поровну между всеми опорами.

При этом необходимо соблюдать следующее правило: сваи и столбы устанавливаются под каждым углом строения и в точках пересечения стен. Шаг между опорными конструкциями не должен превышать двух метров. Исходя из этих требований, рассчитывается количество свай.

Глубину столбчатого фундамента для каркасного дома (или свайного) определяет расположение прочных слоев грунта, обладающих высокой несущей способностью.

Свайно – винтовой фундамент

В последнее время наблюдается популяризация фундаментов под каркасные дома из винтовых свай (как сделать свайно — винтовой фундамент своими руками). Данная технология позволяет создать надежное основание за несколько дней. Земляные работы в том случае практически отсутствуют.

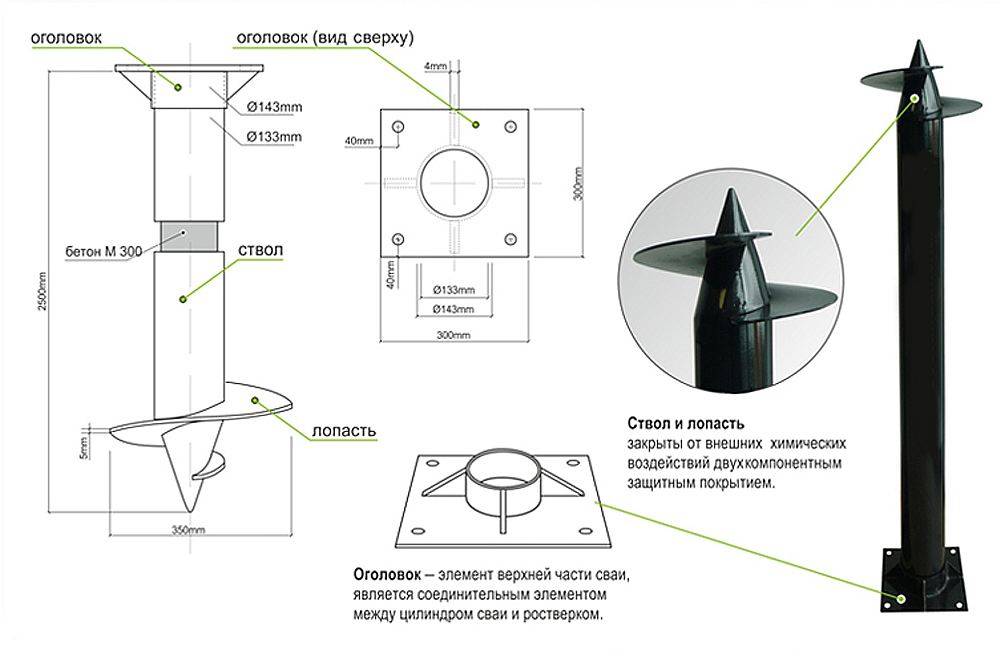

Винтовая свая состоит из двух основных составляющих (как сделать винтовые сваи своими руками):

• трубы, заостренной на конце;
• лопастей, выполняющих роль резьбы.

Последний элемент обеспечивает легкое вкручивание сваи в грунт, раздвигая и уплотняя при этом грунт. Он же противостоит выталкивающим силам, которые пытаются выдавить сваю наверх.

При сооружении свайно – винтового фундамента для каркасного дома своими руками не забудьте установить в каждую трубу арматурный каркас, а затем заполнить ее бетоном.

Монолитный мелкозаглубленный фундамент

Ленточный фундамент под каркасный дом, заложенный на 500-700 мм, хорошо зарекомендовал себя на ровных участках (устройство мелкозаглубленного ленточного фундамента). Если стройплощадка имеет значительный уклон, строение будет постепенно сползать вниз.

Монолитная конструкция воспринимает действие сил выталкивания равномерно по всему периметру. Коробка дома поднимается и опускается вместе с ней без угрозы отрыва от основания.

Ленточный фундамент глубокого заложения

Ленточный фундамент для каркасного дома, заложенный ниже границы промерзания грунта оправдан лишь в тех случаях, когда под зданием планируется соорудить подвал.
Данный вариант требует проведения земляных работ в больших объемах:

• выравнивания участка застройки;
• рытье траншеи глубиной около двух метров и пр.

Ширина ленточного фундамента для каркасного дома выбирается в соответствии со следующими факторами:

• уровня подземных вод;
• наличия или отсутствия тяжелой облицовки фасадов;
• этажности здания.

Для дома в один этаж под наружные стены обычно сооружают ленту шириной 250 мм, а под внутренние – 200 мм. Но если впоследствии планируется обложить здание кирпичом, ширина монолита возрастет до 315 мм.

А какой фундамент нужен для каркасного дома, если грунтовые воды подступают близко к поверхности земли? В таких условиях толщина ленты увеличивается двукратно: наружные стены должны опираться на 500-миллиметровый монолит, внутренние – на 400-миллиметровый.

Плюсы свайно-винтового фундамента

Благодаря относительной простоте закладки и низкой стоимости этот вид основания получил широкое распространение в дачном строительстве, а также при возведении каркасных построек. К основным достоинствам свайно-винтовых фундаментов можно отнести:

1. Относительно низкая стоимость материалов и возможность устройства своими силами позволяет считать такой фундамент практически идеальным для возведения каркасных зданий и является безусловным плюсом данной конструкции.
2. Простота монтажа позволяет избежать использования спецтехники, что также существенно снижает затраты на возведение конструкции.
3. Возможность оперативного выполнения работ, позволяющая смонтировать свайное основание в течение 1–2 дней. Кроме этого, осуществление дальнейших работ возможно сразу по окончании вкручивания свай.
4. Условия рельефа практически не влияют на устройство свайно-винтового фундамента. Смонтировать такой вид основания можно на любом косогоре или пересеченной оврагом местности.
5. Технологические требования позволяют проводить монтаж в любое время года в зависимости от желания застройщика. Важным технологическим требованием к монтажу является вкручивание свай на глубину, превышающую уровень промерзания грунта.
6. Конструкция фундамента предусматривает наличие свободного пространства между грунтом и полом будущего дома. В зависимости от величины зазора, это пространство можно использовать как для обустройства хозяйственных отсеков, так и для утепления пола, впрочем, наличие воздуха между полом и грунтом уже само по себе является неплохим утеплителем, не требующим дополнительных затрат.
7. Предусмотрена возможность относительно простой коррекции высоты свай в случае внесения конструктивных изменений в проект здания. Имеется возможность наращивания высоты сваи, так и уменьшение ее длины простой обрезкой.
8. Поскольку основание дома не контактирует с грунтом, здание на свайно-винтовом фундаменте не нуждается в дополнительной гидроизоляции. Показатели сырости в доме с таким фундаментом заметно снижаются.

Расчет

Целью расчета свайно – винтового фундамента является определение минимального количества винтовых свай

.

Шаг 1: определение общей нагрузки на фундамент

В состав общей нагрузки входят:

• вес здания: он определяется как сумма весов всех строительных материалов, которые входят в состав стен, крыши и других частей здания;
• полезная нагрузка, возникающая при эксплуатации помещения. Согласно СНиП 2.01.07-85*, на каждый квадратный метр жилого здания приходится 150 кг полезной нагрузки. Для офисных помещений данный параметр составляет 200 кг/кв. м;
• снеговая нагрузка: для III снегового района РФ она принимается за 180 кг на квадратный метр поверхности крыши.

Полученная сумма увеличивается на 1,1 – 1,2 (коэффициент запаса).

Шаг 2: определение грузонесущей характеристики грунта

Данный параметр определяет максимально возможное нагружение винтовой сваи. Для его расчета необходимы данные геологических исследований.

Частные застройщики зачастую таких документов на руках не имеют, в таком случае можно воспользоваться значением минимально допустимой нагрузки на сваю, которое указывают производители в сопроводительной документации.

В таблице приведены примерные величины допустимой нагрузки на сваю и рекомендации по применению в зависимости от диаметра ее ствола:

Диаметр ствола, мм	Допустимая нагрузка, кг/сваю	Рекомендации к применению
76	1000	Садовые конструкции, легкие ограждения
89	2000	Кирпичные столбы заборов, навесы, беседки и дачные веранды
108	2500	Небольшие брусовые, бревенчатые и каркасные дома
133	2800	Строения из газобетона, пенобетона, тяжелые дома из бревен

Примечание: в таблице указана усредненная допустимая нагрузка свай. Данный параметр зависит от марки стали, толщины стенки и некоторых других особенностей производства изделия.

Шаг 3: определение минимального количества свай

Минимальное количество свай определяется с помощью простейшего арифметического действия: общая нагрузка делится на минимально допустимую нагрузку выбранной сваи.

Полученная величина корректируется, исходя из требования: расстояние между сваями должно составлять 1,5 – 3 метра.

В этой статье вы узнаете все самое нужное про строительство свайного фундамента с ростверком.

Свайный фундамент — преимущества и недостатки. Смотрите тут.

Разновидности свай для индивидуального строительства

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы

Сваи, используемые в индивидуальном строительстве в качестве основания дома, который возводится в ослабленном грунте, – это длинные заострённые или с пятой конструкции. Они могут изготавливаться из металла, бетона, древесины. Сечение сваи может быть круглым или квадратным. Конструкция может заглубляться в готовом виде или собираться непосредственно в почве.

Свайные конструкции могут применяться в любом типе грунта, кроме скальной породы. В индивидуальном строительстве свайный фундамент используется в следующих случаях:

• Для возведения домов на территории с высоким УГВ.
• Если верхний слой почвы на участке – это торфяник или плывун со слабой несущей способностью. Тогда сваи заглубляют до нижних более плотных слоёв породы.
• Если глубина промерзания почвы более 2 метров.
• При строительстве на склонах с резким крутым рельефом.
• Если конструкции дома имеют значительный вес (более 350 т), то целесообразно выполнить фундамент на сваях.

Сваи с заострённым концом забиваются в подвижный грунт при помощи специального молота, пока не достигнут плотной породы. Винтовой фундамент делается на сваях, один конец которых имеет специальный винт. Для монтажа этой конструкции используется специальный ключ. Если сваю нужно изготовить прямо в грунте, то в породе бурится скважина, которая потом армируется и бетонируется.

Необходимая длина сваи высчитывается проектировщиками в зависимости от нагрузок и особенностей местности

Сваи могут отличаться по материалу, из которого они выполнены, форме, способу изготовления и погружения в грунт.

По способу заглубления выделяют следующие виды свайных изделий:

1. Забивные конструкции погружаются в землю без выемки грунта. С этой целью используется специальная техника (вибровдавливающие и погружающие устройства).
2. Набивные железобетонные и бетонные изделия монтируются путём заливки бетона в заранее пробуренную скважину.
3. Железобетонные буровые сваи устанавливаются в пробуренные скважины.
4. Винтовой фундамент делается из свайной конструкции с винтом на конце. Она закручивается в породу при помощи строительной техники. Очень часто для облегчения монтажа используется специальный ключ.

Свайный фундамент различается и по характеру работы:

1. Свайные изделия в роли стоек передают давление от дома на прочный несущий грунт, находящийся под слоем рыхлой ослабленной породы. Эти конструкции имеют гладкую поверхность, которая плохо сцепляется с породой. Поскольку 80 % нагрузки передаётся на основание таких свай, они имеют широкую пяту в нижней части для восприятия нагрузки. Сюда относятся изделия ТИСЭ с уширением в нижней части и конструкции, бетонирующиеся в обсадной трубе или скважине (однако в этом случае конструкция теряет 20 % прочности). Эти изделия практически не подвержены осадке.
2. Свайные конструкции висячего типа передают часть нагрузки на окружающий их грунт за счёт силы трения. Эти изделия имеют неровную поверхность, которая помогает им цепляться за грунт по всей их длине. К таким конструкциям можно отнести буронабивные сваи, когда бетон просто заливается в пробуренную скважину. В этом случае 60-70 процентов несущей способности обеспечивается за счёт неровных боковых поверхностей. Такие конструкции используются при высоком расположении грунтовых вод, при необходимости сократить объёмы земляных работ, при наличии под слоем рыхлой породы более плотного грунта, который не настолько сильный, чтобы удержать сваи-стойки.

В зависимости от материала сваи бывают:

• Бетонные или железобетонные. Цена таких конструкций невысока, к тому же они долговечные и могут изготавливаться прямо на месте при наличии специальной техники. Для изделия используется бетон М 200 и выше.
• Стальные элементы выполняются из труб и прокатных стальных профилей. Однако такие конструкции нуждаются в антикоррозийном покрытии, специальной технике для монтажа свай длиннее 3 м. Цена таких конструкций значительная из-за большого расхода материала.
• Деревянные конструкции делаются из бревна диаметром 220-340 мм, их длина доходит до 8,5 м. Обычно используются ошкуренные брёвна из древесины хвойных пород. Такие конструкции практически не используются в наших широтах из-за сильной подверженности гниению. Однако современные препараты против гниения способны значительно улучшить ситуацию.

Чем лучше утеплить пол на сваях

Теплоизоляция пола в доме на сваях осуществляется 4-мя видами материалов:

1. Керамзит.
2. Минеральная или базальтовая вата.
3. Пенопласт.
4. Экструдированный пенополистирол.

Рассмотрим детально особенности каждого утеплителя.

Керамзитовая засыпка

Керамзит – хороший выбор, когда в приоритете экономический фактор. Так как он самый дешевый из наиболее подходящих вариантов теплоизоляционных материалов для утепления пола в рассматриваемых условиях.

Особенности:

1. Материал в форме гранул на основе глины.
2. Огнестойкость, препятствие к распространению пламени.
3. Простота в укладке.
4. Сохранность свойств за весь период эксплуатации.

Недостаток проявляет в низкой теплоизоляционной способности. Поэтому для достижения нужного эффекта приходится применять большой слой засыпки, что несколько утяжеляет конструкцию перекрытия.

Керамзитная засыпка для утепления пола

Минеральная вата или базальтовый утеплитель

Минеральная, каменная или базальтовая вата способна утеплять намного сильнее, чем выше приведенная модификация утеплителя. Однако стоит она также намного дороже.

Положительные свойства:

1. Пожаробезопасность.
2. Стойкость к биологическим факторам.
3. Отсутствие в составе токсичных компонентов.
4. Удобная форма выпуска – маты, рулоны, плиты.
5. Разнообразие по фирмам-производителям и плотности.

Недостатки проявляются в способности насыщения влагой и ослабления из-за этого теплоизоляционной способности. Кроме того, обработка минваты сопряжена с выделением мелких пылевидных частиц, что требует применения при монтаже защитных средств.

Минеральная вата – один из самых востребованных материалов

Пенопластовые плиты

Недорогой популярный утепляющий материал. Однако на этом, пожалуй, его положительные качества и заканчиваются.

Недостатки выражены в следующем:

1. Малая прочность.
2. Подверженность разрушению грызунами.
3. Возможность воспламенения и интенсивного горения с выделением ядовитых газов.
4. Промерзание при намокании и потеря теплоизолирующих свойств.

Поэтому для утепления пола с помощью пенопластовых плит потребуется надежная гидроизоляция и защитный каркас.

Пенопласт так же используется для утепления, но реже

Экструдированный пенополистирол

На рынке утеплитель известен под брендовым названием «Пеноплэкс». В основе используется то же самое вещество, что и при производстве пенопласта. Однако данный материал более плотный и имеет мелкие замкнутые поры.

Благодаря этому создается более надежная защита дома от утечки тепла через подпол. Естественной платой за такое преимущество становится более высокая стоимость.

Пеноплекс выходит дороже пенопласта, но надежнее
