Обвязка газового котла: основные правила монтажа

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Схема с бойлером косвенного нагрева

Она актуальна для одноконтурного газового котла. Такая схема может реализовываться по разным правилам. Наиболее часто бойлер подключают параллельно. Для этого используют трехходовой клапан. Его устанавливают на гибкую трубу, которая соединяет патрубок подачи котла и радиаторы отопления. Благодаря ему, теплоноситель может как циркулировать по бойлеру косвенного нагрева, так и двигаться в обход его. Согласно этой схеме отходящую от бойлера гибкую трубу присоединяют к обратной линии.

Также этот элемент может включаться в часто изображаемую на разных фото схему с гидрострелкой. Согласно правилам такой вариант востребован для систем с большим количеством контуров. Но чтобы его реализовать, надо выполнить одно требование: провести установку группы безопасности и циркуляционного насоса на контур с бойлером. Некоторые схемы предусматривают последовательное подключение бойлера.

Все эти схемы подходят для одноконтурных и двухконтурных котлов. Правда, ситуация с двухконтурным агрегатом имеет небольшое исключение: систему ГВС надо подключать ко второму контуру. Благодаря этому не нужно использовать бойлер косвенного нагрева. Хотя здесь есть нюанс. Двухконтурный котел отлично подходит для домов, жители которых потребляют небольшое количество горячей воды. Однако, когда объемы потребления такой воды очень велики, стандартный второй контур не успеет ее нагреть. Ситуацию могут смягчить устройства с накопительным бачком или бойлером послойного нагрева.

Если же планируется использовать простой агрегат с двумя контурами, то для обеспечения дома большим количеством горячей воды нужно применять бойлер косвенного нагрева.

Что касается подключения котла к газопроводу с помощью гибкого шланга или трубки, то эту работу надо доверять специалистам газовой службы.

Подключение твердотопливного котла и газового в одну систему Два котла в одной системе отопления Схема подключения радиаторов отопления Установка газового котла с двумя контурами

Папа мастер! > Виды работ > Схема подключения газовых двухконтурных котлов в любом частном доме и ее основные нюансы

Элементы обвязки отопительного аппарата

Прежде чем будет рассмотрена схема, которая будет наиболее эффективна для двухконтурного котла, давайте рассмотрим, какие элементы входят в систему обвязки, и можно ли ее выполнить своими руками. Итак, наиболее продуктивная схема обвязки газового котла включает в себя такие элементы:

Циркуляционный насос.
Распределительный клапан.
Расширительный бачок.
Манометр.

Балансировочный, сливной и другие краны.
Различные фитинги, муфты, хомуты, уголки, тройники и другие дополнительные элементы.
Различные трубы подходящего диаметра: стальные, пластиковые или металлопластиковые.
Радиаторы отопления.

Как видим, никаких сложных устройств при подключении газового оборудования не используется. Все эти элементы водяного контура легко можно подсоединить своими руками.

Соединение с водонагревателем косвенного нагрева

В случае наличия у подвесного отопителя патрубка для стыковки с накопительным баком его подключение производится так, как показано на схеме выше, лишь с присоединением дополнительного стыка с шаровым краном.

Если у вас недорогой отопитель, рекомендуем вариант обвязки на схеме ниже, так как в таких котлах нет штуцера, а также переключающего клапана в нем.

Для подключения обычного одноконтурного котла к стационарному водонагревателю ГВС, следует обзавестись погружным механическим терморегулятором и трехходовым электромагнитным клапаном, фиксируемых внутри нужной гильзы бака. Процесс действия этого присоединения:

Бойлер всегда нагревается в первую очередь. Во время установления датчиком температуры ее недостаточно высокого уровня внутри (регулируется ручным способом), в греющий змеевик поступает вся горячая вода.
Когда температура воды поднимется до нужного уровня, контроллер отопителя будет оповещен накладным датчиком, после чего контроллер включит следящий привод клапана, а также перенаправит поток горячей воды на систему теплого пола или радиаторы.
В баке происходит понижение водной температуры по причине естественного охлаждения либо водоразбора из резервуара. Контроллер котла получает сигнал от термоэлемента и опять клапаном производится переключение теплоносителя на бойлер.

Заметка. Если подобрать правильную мощность котла, нагрев бака ГВС будет происходить за 15-25 мин., при работе горелки на полную мощность.

Выполнение обвязки

Теперь давайте рассмотрим более детально, как производится обвязка газового котла отопления.

Обвязка напольной модели

Для обвязки двухконтурного напольного агрегата применяется такая схема и элементы:

На выходе горячего теплоносителя из котла устанавливается система безопасности, включающая в себя манометр, обратный и воздушный клапан.
Далее устанавливается термоголовка и переходной клапан.
После того, как монтируется малый контур, можно подключать распределительный коллектор, который направляет теплоноситель по отдельным контурам.
На обратной подаче напольного котла устанавливается циркуляционный насос, отсекающий вентиль и расширительный бачок.

Также необходимо предусмотреть подпитку системы. Такой подвод обычно берется с контура горячего водоснабжения (ГВС).

Обвязка настенной модели

Для подключения своими руками в систему отопления двухконтурного настенного котла используется еще более простая схема:

Циркуляционный насос устанавливается на горячей подаче.
Далее устанавливается перепускной и отсекающий клапан системы отопления.

На обратной подаче теплоносителя последовательно устанавливаются:

Манометр.
Предохранительный клапан.
Кран подпитки системы.
Расширительный бак закрытого типа.

Большинство современных моделей настенного газового котла поставляется в комплекте с циркуляционным насосом, который вмонтирован в корпус аппарата.

Что называют «обвязкой»?

На сегодняшний день в большинстве частных домов применяется классическая схема обвязки котла отопления. Согласно ей основной контур, в задачу которого входит теплоснабжение всех помещений через радиаторы, дополняется техническим или малым контуром, выполняющим следующие функции:

Осуществляет предварительный разогрев теплоносителя перед его подачей в основной контур (в техническом контуре сделать это проще из-за небольшого объема).
Позволяет регулировать режим работы котла и добиваться оптимальной разницы температур на входе и выходе.
Предотвращает перегрев котла и других элементов в случае непредвиденных ситуаций.

Именно эта, сервисная, часть отопительной системы и называется обвязкой.

Правила установки на стену или пол

Газовый агрегат нужно размещать внутри отдельного помещения. которое соответствует таким требованиям:

Имеется окно, которое можно открыть в любой момент.
Наличие действующей вентиляции.
Наличие газовой и водопроводных труб.
Наличие розетки для обеспечения работы циркуляционного насоса и электроники. Конечно, она должна быть концом отдельной ветви, которая отходит от электрического щитка. Этот кабель должен быть подключен к отдельному защитному автомату. Кроме этого обязательным является заземление.

Также есть требования относительно правильности размещения котла в доме. Они такие:

Расстояние между главным элементом системы отопления и другими газовыми приборами должно превышать 20 см.
Вблизи не должно быть окна.
Дистанция между котлом и розеткой должна составлять как минимум 0,5 м (по крайней мере, такие рекомендации дают производители). Вообще, чем дальше розетка от котла, тем лучше. Стоит добавить, что некоторые модели имеют кабель питания без вилки. Это означает, что провод нужно подключать своими руками сразу к размещенному в электрощитке автоматическому выключателю.
Пространство между боковыми стенками котла и прилегающими стенами или предметами должно быть больше 15 см.
Стена, на которую или вблизи которой проводится монтаж котла, должна быть прочной и покрытой невоспламеняющимися веществами. Если стена такая, которая может загореться, ее следует покрыть как минимум 3-мм негорючим материалом. Об этом часто отмечают в различных видео.

1 Расчет мощности

Первым этапом является выбор отопительного котла, с мощностью которого нужно предварительно определиться. На правильный расчет требуемой производительности отопительного оборудования влияет большое количество различных факторов:

количество и размер окон и дверных проемов;
площадь дома;
теплопроводность материалов, которые применялись во время возведения стен;
расположение дома, то есть на какую сторону света направлен фасад;
средняя температура в вашем регионе;
наличие теплоизоляции стен.

Для средних регионов за начальную точку можно взять 1 кВт на 10 м² отапливаемого здания. К расчетному показателю нужно непременно добавить запас мощности не меньше 15%. Затем нужно определить способ загрузки котла: ручной или автоматический.

Естественная циркуляция

Принцип действия основан на снижении удельного веса воды при нагревании. Горячая жидкость вытесняется холодной вверх, проходит через отопительные приборы, отдает часть тепла и возвращается на подогрев обратно в котел.

Монтаж подводящих и отводящих труб производится с наклоном как минимум 3 0. чтобы происходила естественная циркуляция и меньше скапливался воздух в системе.

При естественной циркуляции обвязка газового котла отопления (схема ниже) делается так, чтобы радиаторы располагались выше подающего трубопровода.

Обратка идет сверху также с уклоном. При правильном монтаже и выборе диаметров труб естественная циркуляция по мощности почти не уступает принудительной.

простота системы;
легкость монтажа;
бесшумность работы;
долговечность.

Система подходит для обогрева небольшого дома с суммарной площадью помещений не более 100 м 2. К недостаткам относятся длительность прогрева помещений и невозможность температурного регулирования в отдельных помещениях.

Гравитационная схема применяется большей частью в небольших домах и на даче, при наличии всего одного контура отопления. Многочисленные трубы портят интерьер, если их не скрыть в стенах.

Радиаторное подключение последовательного типа

Такой вариант возможен, если применяется конденсационный газовый котел, т.к. работа классического оборудования затруднена при температуре на обратке ниже +55 градусов. Дело в том, что охлажденный теплообменник собирает на своей поверхности конденсат. В составе продуктов сгорания газа содержатся, наряду с водой и углекислым газом, агрессивные кислоты. В таком случае появляется реальная угроза разрушения стальных или медных теплообменников.

Конденсационные котлы имеют другой принцип работы. Для сбора продуктов сгорания используется специальный теплообменник из нержавеющей стали (экономайзер). В итоге происходит дополнительная теплоотдача и увеличение КПД оборудования. Из-за этого температурный уровень обратной трубы в +30-40 градусов является оптимальным. Отопительная система состоит из двух последовательно подключенных контуров — радиаторного и внутрипольного. Обратная труба первого является подающей трубой второго.

Техническое обслуживание оборудования

Основные узлы и элементы системы

Кратко рассмотрим, из чего будет состоять обвязка котла отопления в частном доме или на другом объекте:

Котел отопления. Имеет несколько подвидов, модели отличаются по способу установки и загрузки топлива, некоторые из них имеют встроенную автоматику.
Расширительный бак. В емкость переливают излишки воды при температурном расширении. Может быть закрытым или открытым.
Циркуляционный насос. С его помощью вода движется по трубам, может использоваться в схемах естественной циркуляции.
Группа безопасности. Различные приборы, обеспечивающие стабильную работу и препятствующие возникновению аварий. К ним относятся манометры (показывают давление), автоматические воздушные клапаны, из которых выходит попавший в систему воздух, а также аварийные клапаны, способные понижать давление.
Запорная арматура. Дает возможность быстро сливать теплоноситель.

Схема обвязки котла отопления в частном доме

Вышеописанные элементы имеют свои разновидности и по-разному комбинируются друг с другом. Количество узлов определяется исходя из составляющих системы. На них запрещено экономить, поскольку это чревато быстрой поломкой и ненадежностью обвязки.

Что такое обвязка

Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. На весь процесс уйдет максимум неделя. Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами. Каждый из контуров комплектуется собственным насосом и в случае низкотемпературного контура трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя. Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам. Однозначного ответа нет. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром он же — бойлер косвенного нагрева без насоса продемонстрирован нашим в видеосюжете: Помогла статья? Правильная обвязка газового котла отопления — схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Обычно устанавливается недалеко от оборудования. Связано это с тем, что нередко в местах пайки внутренний диаметр заужается, а это создает ненужное гидростатическое напряжение и понижает КПД.

Подключения твердотопливных котлов.

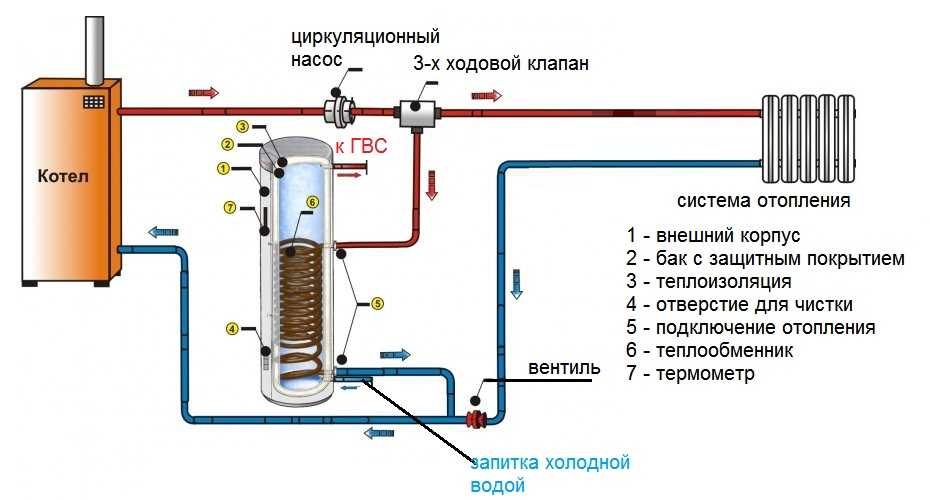

В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Обвязка двухконтурного котла отопления полипропиленом — схемы и фото Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.

Такие системы не зависят от электроснабжения. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Для контроля давления в системе.

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником. Подключение двухконтурного котла: 1. Гладкость труб, а также максимальная устойчивость к образованию нежелательного солевого налета дает возможность сохранять стабильный высокий показатель скорости постоянного передвижения теплоносителя в течение всего длительного срока активной эксплуатации. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника. Обвязка твердотопливного котла

https://youtube.com/watch?v=oJCnlQq0GlI

Порядок работ

В общих чертах последовательность действий при обвязке с коллектором выглядит так:

Установка котла на бетонный фундамент высотой 10 см (с подкладкой листа из стали или асбеста) и подключение его к дымоходу. Монтаж центрального коллектора

Здесь важно не перепутать патрубки подачи и обратки, которые промаркированы на коллекторе специальным образом. На патрубке подачи необходимо установить смесительный клапан

На входе в котел (со стороны обратки) устанавливается циркуляционный насос. Подключение манометра и термометра. Монтаж трубопроводов и радиаторов.. К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер)

К настенному котлу, который располагается выше радиаторов, необходимо подсоединить автоматический воздухоотводчик (для этого у него имеется специальный штуцер).

Обвязка напольного газового котла отопления: схема

Габариты обычного напольного котла небольшие, но для его установки вместе с обвязкой требуется много места. Все оборудование, включающее циркуляционный насос, колена, втулки, коллектор, краны и приборы сложно разместить компактно.

Большинство моделей выполняются одноконтурными, а для горячей воды требуется бойлер со всеми подключениями.

Система подачи горячей воды требует наличия отдельного насоса (при отсутствии центрального водоснабжения), расширительного бака и термостатического смесителя.

Газ к котлу необходимо правильно подключить. Для этого заказывается проектная документация, которую составляют специалисты. Ввод в дом газовой трубы производится при наличии устройства отключения при возникновении аварийной ситуации. Газ подключают специальные службы, использующие при этом специальные трубы, шланги и другое оборудование.

Подключение к газовой магистрали

Подключение настенного двухконтурного газового котла к газовой сети — это ответственный процесс, который требует профессионального подхода. Такие работы должны выполняться только специалистами с соответствующей лицензией, будь то сотрудники газовой службы или другие уполномоченные организации. Подробности можно увидеть на «обвязка настенного двухконтурного газового котла фото».

Первый этап в процессе газификации объекта – обращение в газовую службу. После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Фото 5: Подключение настенного котла к газовой магистрали

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Внимание! При использовании нескольких отопительных приборов, подвод газа к каждому из них осуществляется отдельно. Прокладывание газовых магистралей внутри помещения категорически запрещено. Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски

Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения. На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата

Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

От того, насколько правильно подключен настенный газовый котел зависит срок его службы, эффективность работы, а также безопасность его владельца. Мы надеемся, что наш небольшой обзор основных этапов подключения и обвязки был вам полезен.

Правила подключения двухконтурного газового котла: как не наделать ошибок?

Люди привыкли, что в городских квартирах тепло и уютно, в любое время можно открыть кран с горячей водой и вымыть посуду или принять тёплый душ.

Такого же комфорта хочется и в загородном доме. Но за городом нет системы централизованного отопления и водоснабжения. А, значит, тут нужен особый подход.

На помощь приходят современные двухконтурные газовые котлы, они позволяют обеспечить дом и теплом, и горячей водой, при этом компактны, не занимают много места и просты в управлении.

Что такое двухконтурные газовые котлы и чем они отличаются от одноконтурных

Принцип работы прибора сводится к следующему: существует два контура, причём работают они независимо друг от друга.

Один обеспечивает бесперебойную подачу и правильную эксплуатацию теплоносителя в системе отопления, второй — в системе горячего водоснабжения.

Теплообменники (основной и дополнительный) позволяют выполнять две задачи: нагревать теплоноситель, курсирующий по системе отопления и воду для ГВС. Одноконтурный котёл такими возможностями похвастаться не может. Он снабжён одним теплообменником, поэтому используется только для снабжения дома теплом.

Схема установки и подключение устройства: особенности

Для начала определяем, где и для чего будем устанавливать оборудование, получаем тех. условия и проектную документацию в газовой службе, которая и подключает прибор к магистральному газопроводу. Остаётся только закрепить котёл на стене, подсоединить к нему необходимые трубы, устроить дымоход, подключить устройство к электросети.

Двухконтурный котёл не всегда способен обеспечить большие потребности в воде для ГВС (огромный загородный дом, увеличенный расход воды в большой семье), в этом случае рациональнее использовать модели с бойлером (внешним или внутренним).

Важно! Следует выбрать оптимальную схему обвязки для устранения перегрузок в системе и равномерного обогрева помещений. Выбор зависит от типа постройки, системы отопления и самого котла. Монтаж сложных схем лучше доверить мастеру

Монтаж сложных схем лучше доверить мастеру.

Правильная обвязка позволяет компенсировать тепловое расширение и избежать повышения давления в трубах до критических цифр, обеспечить удаление воздуха, предотвратить засоры в системе.

Какие материалы и инструменты понадобятся и как будут использоваться?

Выбор материалов и инструментов зависит от способов и схемы подключения прибора. Для установки котла потребуются:

кронштейны, саморезы, дюбеля, уровень — для крепления устройства к стене;
шаровые краны, разъёмное соединение «американка» 1/2 дюйма DN15 — для подключения трубы с холодной водой и ГВС;
шаровые краны, «американка» 3/4 дюйма DN20 — для подключения системы отопления;
фитинги (тройники, муфты, колена), гайки, сгоны — для монтажа трубопроводов;
фум-лента, пакля, паста, уплотняющая нить — для герметизации соединений;
фильтр грубой очистки воды, магнитный фильтр — с целью исключения подачи загрязнённой воды и защиты теплообменника от солевых отложений;
выключатель автоматический 2А, розетка или кабель трёхжильный ВВГ 2,5 мм² — для подключения к электропитанию;
трубы для контура отопления и дымохода;
набор ключей, отвёртки, ножовка или труборез, инструмент для нарезки резьбы на трубу, напильник, дрель.

Если используются трубы пластиковые, металлопластиковые или медные, набор монтажных деталей и инструментов может меняться.

Место установки

Лучшим местом установки котла, особенно если используется сложная схема обвязки и мощный котёл, является отдельное помещение (подвал, цокольный этаж, котельная, хоз. постройки) — размеры определяют согласно действующим нормам.

Устройство до 60 кВт (это, как правило, все настенные модели), можно расположить в любом помещении, в том числе на кухне.

Котёл в частном доме располагают у наружной стены. Напольный вариант требует устройства негорючего основания (бетон, металл, глина). Следует обеспечить свободный доступ к оборудованию и хороший воздухообмен.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Схема обвязки напольного твердотопливного котла

Твердотопливные котлы имеют особый режим работы, зависящий от частоты загрузки топлива и его теплотворной способности. Агрегат работает в циклическом режиме, при этом на пике процесса горения температура может приближаться к 95С. Поэтому для обвязки высокотемпературного контура следует применять металлические трубы – медь, нержавеющую и обычную сталь.

Для сохранения избытков тепла и защиты системы от перегрева в схему обвязки котла включают теплоаккумулятор. Это обеспечивает накопление теплоты и ее рациональное потребление, снижает расход топлива.

Теплоаккумулятор в схеме выполняет также функцию гидравлического разделения первичного и вторичного контуров. При полном гидравлическом разделении во вторичном контуре устанавливается отдельный расширительный бак, монтируется линия подпитки из системы холодного водоснабжения, группа безопасности.

Твердотопливные котлы зачастую оборудуются гравитационными системами отопления. Применение теплоаккумулятора актуально только для комплексов закрытого типа, с наличием циркуляционных насосов.

Обвязка котла – важнейший этап сооружения системы отопления. Работы можно произвести своими руками, при этом нужно придерживаться описанных выше правил и схем, паспортов изделий и проектов (в случае газового оборудования). Кроме того, требуется наличие навыков монтажа выбранного оборудования и материалов, необходимого набора инструментов и оборудования.
