Напольные радиаторы водяного отопления – описание, разновидности: Обзор

Разновидности приборов по принципу работы

Радиаторы отопления, которые устанавливаются в пол, работают так же, как обычные напольные конвекторы.

Обогрев помещения возможен благодаря циркуляции воздуха. Нагретые массы поднимаются в верхнюю часть помещения. Холодный воздух перемещается в корпус прибора, где нагревается. Такая циркуляция обеспечивается несколькими способами:

Принцип работы внутрипольного конвектора

естественная конвенция. Циркуляция воздуха обеспечивается без дополнительного вмешательства. Такие приборы будут эффективными в помещениях с небольшой площадью. Они чаще всего используются в качестве дополнительного источника отопления, поскольку не отличаются высокой мощностью;
принудительная конвенция. Система дополнительно оборудуется тангенциальным вентилятором, который улучшает циркуляцию воздуха. Такие приборы могут использоваться в качестве основного источника отопления благодаря своей высокой мощности.

Преимущества радиаторов, встраиваемых в пол

Встраиваемые в пол отопительные батареи являются превосходным способом решения вопросов, связанных с обогревом, невзирая на назначение помещений и их площадь.

Они обладают многими преимуществами по сравнению с традиционными вариантами обустройства систем отопления:

надежность, экологичность, безотказность, устойчивость к влиянию агрессивных сред. Они рассчитаны на долгие годы эксплуатации;
высокая производительность при минимальных затратах. Качественный обогрев, если установлен радиатор встраиваемый в пол, можно обеспечить, благодаря традиционному водяному отоплению, положенному в основу внутрипольных конструкций;
возможность скрыто поместить батарею внутри пола. Такие особенности конструкции позволяют потребителям не опасаться, что радиаторы не будут вписываться в современный интерьер офиса, стильного дома или торгового центра;
максимальное сохранение свободного пространства, если установлены радиаторы под полом. После монтажа батарей отопления мебель и различные предметы интерьера можно размещать вплотную к стенам комнаты;
при обустройстве системы отопления с радиаторами, встроенными в пол, у владельцев недвижимости имеется возможность устанавливать цельностеклянные окна на всю стену. Подобное дизайнерское решение является наиболее актуальным при строительстве загородных коттеджей.

Устройство внутрипольного радиатора, детали на видео:

https://youtube.com/watch?v=PJUwyx4jjtc

Выбор стеклопакетов

Следовательно, для сохранения тепла в помещении с панорамными окнами необходимо устанавливать многокамерные стеклопакеты с профилем хорошего качества.

В последнее время производится стекло с электроподогревом. Его с успехом применяют в стеклопакетах.

Однако оно может являться только вспомогательным источником тепла. Мощность теплоотдачи от такого окна будет недостаточной для получившейся дополнительной площади.

Рекомендация специалиста: следует помнить, что сейчас можно подобрать стёкла с дополнительными плёнками или напылением для решения проблемы с летним перегревом помещения.

Решение вопроса утепления при помощи электрических обогревателей:

1. Масляный радиатор работает бесшумно, экономичен, нагревается до заданной температуры и автоматически отключается. Из недостатков – длительный первоначальный прогрев, отключение по заданной температуре конструкции, а не помещения.
2. Конвектор. Работает за счёт естественной циркуляции воздуха.

Имеет высокий КПД, небольшой вес, легко можно переставлять в необходимые места. Может крепиться на стену или устанавливаться в напольном варианте.

Однако необходимо помнить, что для отсечения холодного воздуха от стёкол, отопительные приборы под панорамными окнами должны занимать до 75% от длины окна. Из этого следует, что конвектор понадобится не один.

Тепловой вентилятор. Имеет различные исполнения – напольное, настенное, потолочное. Весьма эффективен. Однако широкое распространение получил только в офисах из-за небольшого шума тепловентилятора.
Инфракрасный обогреватель. Нагревает поверхность, расположенную напротив излучателя. Эффективность будет немного ниже, чем у конвектора, а изделий понадобится также несколько.

Травмоопасность

Разновидности

Для изготовления радиаторов напольного исполнения используются различные материалы: сталь, алюминий, чугун, биметалл.

Стальные напольные батареи пользуется широкой популярностью и моделей, изготовленных из стали на рынке найти проще всего, т.к. их большинство.

Подобные радиаторы характеризуются высокой теплоотдачей, они хорошо переносят давление до 10-15 Атм и просты в устройстве. Стоимость стальных батарей — невысокая. При должном уходе и соблюдении правил эксплуатации такие радиаторы могут прослужить очень долго — от 25 лет и дольше.

Стальные напольные модели — отличный вариант для тех, кто хочет приобрести недорогие и качественные радиаторы отопления.

Подробнее про особенности и характеристики стальных радиаторов отопления можно прочитать здесь.

Биметаллические напольные радиаторы могут быть изготовлены из алюминия и меди.

Медно-алюминиевый напольный радиатор REGULUS-system

Комбинация алюминия и стали применяется в обычных настенных батареях. Устройство напольных моделей очень похоже с настенными. Теплоноситель перемещается по стальным трубкам, а процесс теплоотдачи осуществляется посредством алюминиевого оребрения. Стоимость таких биметаллических радиаторов намного ниже, чем у симбиоза меди и стали.

Модели, сделанные из алюминия, по строению очень схожи с обычными настенными батареями. Они просты в установке, а цена на подобные устройства невысокая. На рынке подобных изделий немного, чаще всего их изготавливают на заказ. Алюминиевые радиаторы не могут противостоять воздействию агрессивного теплоносителя, к тому же они не способны переносить высокое давление.

Чугунные батареи обычно имеют большие габариты. Чаще всего такие модели устанавливают в качестве декоративных элементов для интерьера в помещении, выдержанном в определенной стилистике.

Чугунные напольные радиаторы

Несмотря на то, что подобные приборы отопления не слишком популярны, они обладают массой достоинств:

длительный срок эксплуатации;
хорошо переносят скачки давления;
не ржавеют;
приемлемая цена.

Недостатки у батарей из чугуна также имеются:

большой вес;
монтаж — достаточной сложный и трудоемкий процесс.

Подробные характеристики чугунных радиаторов можно узнать здесь.

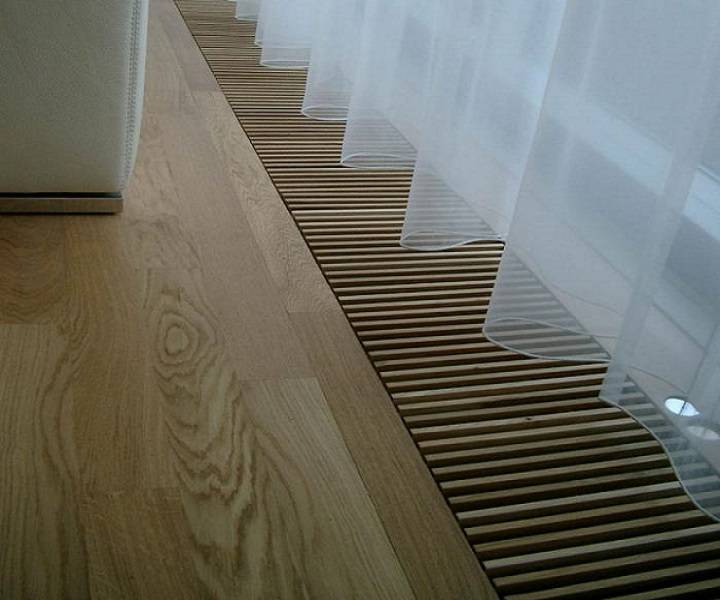

Радиаторы, встраиваемые в пол

О присутствии напольных обогревательных устройств встроенных в пол говорит только декоративная решетка на полу.

Напольные радиаторы отопления, встраиваемые в пол, обеспечивают еще более скрытую прокладку отопительной системы. По их названию понятно, что они монтируются прямо в полах, а выход тепла обеспечивается через декоративную решетку, установленную заподлицо с напольным покрытием. Такие приборы могут устанавливаться прямо в дверных проемах и не мешают проходу.

Достоинство радиаторов, встраиваемых в пол, – их полная невидимость: сверху заметна только декоративная решетка. Благодаря этому они нередко используются в помещениях с эксклюзивным дизайном, где недопустимо наличие лишних и мешающих элементов. А главный недостаток заключается в том, что такие устройства укладываются в специальные ниши, из-за чего их установку лучше всего предусмотреть еще на этапе постройки здания. Установка встраиваемых в пол радиаторов в уже построенных и отделанных зданиях выливается в большую проблему.

Встраиваемые в пол радиаторы – не совсем стандартное решение, поэтому стоимость их может оказаться высокой. Будьте готовы к большим расходам.

Как вам статья?

Мне нравитсяНе нравится

Типы материалов для напольных радиаторов

Алюминиевые напольные радиаторы имеют повышенный ресурс работы

Водяные напольные устройства – батареи для отопления дома или квартиры, изготавливаются из нескольких материалов.

Алюминиевые

Производятся по технологии литья (отливка цельного прибора) или экструзии (соединение отдельных деталей). Имеют повышенную теплоотдачу, поэтому быстро нагреваются. Алюминиевые батареи – оптимальный вариант для домашней автономной системы. Они отличаются:

рабочим давлением в 5-16 атм.;
тепловой мощностью одной секции от 81 до 212 Вт;
совместимостью с теплоносителем максимальной температурой 110 градусов;
эффективностью при pH воды 7–8.

Биметаллические

Биметаллические радиаторы изготовлены из двух видов металла, не чувствительны к жесткости воды

Биметаллические отопители выполняются со стальным внутренним сердечником и алюминиевым корпусом. Благодаря нечувствительности к составу воды с помощью приборов может отапливаться офис или квартира.

На внутренние и наружные части изделия наносится антикоррозийное покрытие, предотвращающее появление ржавчины, износ узлов. Радиаторные системы могут выдерживать гидравлические удары и максимальное давление в 50 атм.

В зависимости от используемых материалов бывают конструкции из 100 % (стальной сердечник и алюминиевый корпус) или 50 % (стальные вертикальные трубы) биметалла. Оба типа отличаются:

пределом рабочего давления в 18-40 атм.;
тепловой мощностью отдельной секции от 125 до 180 Вт;
предельной температурой теплоносителя от 110 до 130 градусов.

Чугунные

Чугунные радиаторы отличаются повышенной теплоотдачей и эстетичным внешним видом

Имеют вид литых секций, герметично закрепленных друг к другу. Чугунный тип батарей подходит для квартиры и подбирается по общей площади, количеству окон, этажности, расположению комнат.

Конструкция характеризуется большой теплоотдачей, длительным эксплуатационным периодом и нечувствительностью к химическим воздействиям. Чугун может аккумулировать и сохранять тепло длительный период. Минусом металла является большой вес и разрывы при перепадах давления.

Отопители обладают следующими характеристиками:

максимальным пределом давления в 18 атм.;
наибольшей температурой теплоносителя 150 градусов;
мощностью одной секции от 100 до 150 Вт.

Два основных недостатка

Высокая цена.
Пониженная эффективность.

Как правило, подобные приборы являются дизайнерскими разработками, и приходится переплачивать за оригинальность и стильность. А эффективность снижается за счет нижней подводки труб, которая отнимает порядка 10-20% теплоотдачи.

Ведь нагретые массы движутся вверх. И подпотолочная часть радиатора будет пытаться греть и так горячий воздух. Нередко под потолком над таким прибором образуется горячая воздушная подушка, для выдавливания которой понадобится устанавливать вентилятор.

Особенности и нюансы монтажа

Никаких принципиальных отличий в сравнении с установкой обычной батареи и нет. Вертикальный радиатор – это самый обычный прибор отопления. И подключение его абсолютно такое же, как у типовой батареи. Трубы могут использоваться и металлические и все разновидности пластиковых. Тем более что устройство будет держаться не на них, а на специальных креплениях.

Главный нюанс в нижней подводке. Желательно проштрабить стены и убрать туда трубы. И необходимо позаботиться о доступности вентилей. Может понадобиться быстро отключить батарею от труб отопления. Да и установленный вверху кран Маевского должен быть в досягаемости. При нижнем подсоединении воздух в верхней части будет образовываться обязательно и постоянно.

В этом и заключается их основной плюс. Но за красоту приходится платить больше, нежели за батарею такой же мощности в типовом исполнении. И немного терять в теплоотдаче.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

направление в интерьере;
сочетание оттенков;
освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками. Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской. Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

7 Особенности монтажа

Главные особенности напольных батарей

Напольные радиаторы отопления устанавливают там, где нельзя произвести установку обычных настенных отопительных батарей. Например, на перегородках, выполненных из стеклоблоков или гипсокартонных листов. Также радиаторы напольного типа часто используют в помещениях с большой площадью остекления стен.

Особенности напольных радиаторов водяного отопления:

Как и их настенные аналоги, равномерно нагревают комнаты и не дают холодному воздуху в них проникать. Предотвращают образование ледяной корки на оконных стёклах.
Высота изделий не превышает 15-20 см вместе с ножками. Низкие напольные радиаторы компактны и занимают минимум места.
Подсоединяются с боков либо снизу – это зависит от модели.

Напольные версии радиаторов – не новинка, их применяют уже долгое время. Но они не имеют широкого распространения. Применяют их обычно только в помещениях с широкоформатными окнами.

Альтернативные варианты

Модели без корпуса

В этом случае радиаторы отопления устанавливаются в специально подготовленную нишу. Ее стенки утепляют. Чаще всего используется полиэстеровая пена. Батареи данного типа преимущественно размещают в новых зданиях, где их установка предусмотрена проектной документацией.

Схема и принцип работы жидкостного электрического радиатора

Монтаж нагревательного контура производится внутрь ниши на высоте 10 см от дна. Это вызвано нормами пожарной безопасности. Также наличие воздушного зазора улучшает движение теплых масс и повышает эффективность отопительного прибора.

Канал с нагревательными элементами закрывается специальной решеткой. Она должна выдерживать значительную нагрузку, которая возможна во время эксплуатации.

Также решетка должна быть в обязательном порядке съемной, чтобы была возможность очистки канала от скопившейся пыли. Она может отодвигаться полностью или сворачиваться.

7 Полезные советы

Современные модели радиаторов представляют собой высокоэффективные разработки, которые демонстрируют лучшие показатели КПД и при этом работают в любых условиях. Широкие возможности выбора позволяют найти идеальное решение и для больших территорий, и для маленьких. Среди ключевых разновидностей конструкций следует выделить:

1. Секционные радиаторы.
2. Батареи трубчатого типа.
3. Панельные устройства.
4. Пластинчатые модели.

Показатели теплоотдачи напрямую зависят от величины радиатора, ведь чем она больше, тем эффективнее будет работать установка, соответственно ей требуется больше давления. Также размер и вес такой конструкции будут внушительными.

По конструкционным особенностям у секционных батарей нет каких-либо замысловатых узлов. Для их соединения используется ниппельная система. С помощью этих соединительных узлов формируются горизонтальные каналы, по которым циркулирует жидкость. По мере прохождения по трубам теплоноситель отдает часть теплового потенциала окружающему пространству, вызывая прогрев воздуха. Нижние каналы оснащены специальными конвертами, где собирается весь мусор и тяжелые металлические частицы. Из-за специфической конструкции вероятность засорения секционных радиаторов практически исключается.

Как выбрать

При покупке электрических напольных радиаторов отопления, встраиваемых в пол, нужно отталкиваться от требуемых размеров и желаемой мощности. Стоит определиться и с вентилятором: нужна ли принудительная конвекция или достаточно будет естественной.

При выборе встраиваемых батарей с теплоносителями требуется учесть многие факторы.

Давление в теплосистеме. Такие радиаторы подойдут для обогрева домов, имеющих замкнутую сеть отопления. Перед установкой в квартирах многоэтажного дома требуется учесть имеющееся давление. Такие данные можно получить в ЖЭКе или работников управляющей компании, и согласно им подобрать нужную модель радиатора. Обычно такое устройство должно выдерживать давление до 15 атмосфер.
Параметры и тип теплоносителя. Если встраиваемые в пол приборы монтируются в частном доме, то подходит любой теплоноситель, так как собственник жилья сам осуществляет контроль за его температурой и состоянием. Для жителей многоэтажек наполнение радиаторов может создать множество проблем. Поэтому при решении установить встраиваемые батареи нужно заранее узнать о качестве, Ph жидкости, температуре, содержании кислорода и других характеристиках теплоносителя.
Тип системы отопления и диаметры подключения. Многие модели радиаторов могут нормально функционировать в однотрубной и двухтрубной системах обогревания. Но эти сведения требуется уточнить у продавцов. А при несовпадении диаметров можно воспользоваться переходниками.

Однотрубная и двухтрубная разводка системы отопления.

Плюсы и минусы напольных радиаторов для отопления

У каждого прибора есть свои преимущества и отрицательные моменты. Тип отопления выбирается по нескольким критериям, поэтому установку на полу или встраивание в покрытие выбирают по необходимости. Плюсы и минусы неравнозначны, но первых больше:

современный дизайн, прогрессивный принцип устройства;
компактные размеры, возможность применения напольного крепления для радиаторов отопления и внутрипольной установки;
дополнительные функции, облегчающие применение;
соответствие модным трендам дизайна;
равномерный нагрев, стильный вид и простота монтажа;
минимальное пространство для установки;
бюджетная стоимость и отсутствие надобности в сезонном обслуживании.

К минусам иногда относят широкий спектр предложений от производителя, препятствующий быстрому выбору, но это скорее достоинство, чем недостаток. Невозможность маскировки шторами, перегородками и коробами компенсируется установкой внутрипольных конструкций.

Напольные радиаторы отопления получают широкое применение не только в общественных зданиях, но и в частных домах и квартирах. Это следствие востребованности отдельных трендов в дизайне помещения и преимуществ, которые можно получить, отказавшись от традиционного размещения источников тепла.

Что такое встраиваемый напольный радиатор: назначение и классификация

Растущая популярность нового класса отопительных систем объясняется повышенными дизайнерскими требованиями современных домовладельцев. Например, в помещениях, где присутствуют панорамные окна, скрытые батареи будут выполнять свои функции, не закрывая пространство. Боле того, создаваемая ими тепловая завеса, способствует быстрому нагреву холодного воздуха от окон.

Внешне напольные радиаторы отопления, встраиваемые в пол, напоминают небольшой пенал, который закрыт сверху декоративной решеткой. Этот фактор позволяет использовать их в следующих случаях:

При организации обогрева бассейнов и зимнего сада.
В помещениях социального и коммерческого назначения для обогрева холла, салона и витрин.
При сплошном остеклении, когда нет возможности поставить обычную батарею.
Когда присутствует необходимость получить максимальную эффективность отопительной системы при визуальном отсутствии приборов.

Теплоотдача внутрипольных конвекторных приборов никак не меньше, чем у стандартных биметаллических радиаторов для обогрева квартиры. Встречаются как электрические обогреватели, так и работающие с водяным теплоносителем. Последние получили более широкое распространение, поэтому разберем их детальнее.

Классификация

Рынок насыщен продукцией внутрипольных обогревательных устройств от многих производителей. Каждая модель обладает индивидуальными характеристиками, но есть и общие атрибуты, по которым их классифицируют. По способу организации циркуляционных потоков теплого воздуха батареи делятся на два вида:

С вентиляцией естественного типа – такой радиатор напольный встраиваемый представляет собой U-образную трубку из медного сплава с надетыми на нее алюминиевыми пластинами. Ребра призваны увеличить площадь теплообмена. Конструкция закрыта решеткой, которая выполняет как защитную, так и декоративную роль.
С вентиляцией принудительного типа – система дополнительно содержит вентилятор, который призван распределять потоки холодного и теплого воздуха. В остальном конструкция аналогична.

Конструкция встраиваемого в пол радиатора отопления

Основная часть моделей выполнена из оцинкованной или нержавеющей листовой стали, и окрашена с применением технологии порошковой окраски. Эти материалы способствуют высокому уровню теплопередачи и длительному сроку эксплуатации. Конструкция внутрипольных батарей включает следующие элементы:

Корпус.
Решетка.
Теплообменник.
Блок управления.
Температурный датчик.
Тангенциальные вентиляторы.

Конструктивные особенности

Любой встраиваемый напольный конвектор или радиатор комплектуется теплообменником, представляющим собой контур из металла с припаянными к нему пластинами. Напольные решетки, входящие в комплект, предохраняют систему от повреждений и монтируются на уровне финишного напольного покрытия из ламината, паркета или керамической плитки.

Модели с вентиляторами отличаются высокой производительностью. Их подключают к электросети помещения, а в целях акустического комфорта используются опоры виброзащитного типа. Блок управления позволяет установить оптимальный температурный режим. Узел подключения расположен в торце батареи. Присутствие воздухоспускного клапана поможет устранить завоздушивание системы.

Принцип работы

Нагрев производится за счет конвекции, что позволяет называть такое оборудование встроенными конвекторами. Работа происходит в следующем порядке: охлажденный воздух опускается через смонтированную в пол решетку вниз, а после нагрева он возвращается вверх. Есть определенные типы обогревателей, оборудованные решетками с встроенными вентиляторами, способные проводить обогревание естественным путем. Благодаря этому нагрев воздушных масс происходит быстрее.

Решетки обогрева изготовляются из дерева или металла и окрашиваются различной краской, что позволяет оборудованию удачно вписаться в интерьер помещения. Сами решетки в ходе эксплуатации нагреваются слабо — температура нагрева не превышает 30 градусов, соответственно, обжечь руку или другую часть тела при контакте с решетками невозможно.

Монтаж необходимо осуществлять поблизости от оконных проемов или дверей, изготовленных из стекла. В радиаторах встроен клапан сброса, помогающий устранить завоздушенность в отопительной системе, а также увеличивает эффективность ее работы. Клапан нужно подключать непосредственно после установки обогревательного оборудования.

Обратите внимание! Благодаря наличию регуляторов, можно поддерживать требуемый температурный режим в комнате

Надежные и легко устанавливаемые конструкции

Все перечисленные в рейтинге напольные радиаторы водяного отопления отличаются надежностью и простотой в установке

Для тех, кто планирует установить радиатор самостоятельно, это особенно важно

Большинство моделей имеют удобные крепления, которые позволяют быстро и легко закрепить радиатор на стене или полу. Наличие точных маркировок и подробных инструкций делает процесс монтажа максимально простым и понятным даже для новичков.

Кроме того, многие радиаторы оборудованы специальными системами слива и заполнения, что облегчает процесс настройки и обслуживания системы отопления. Надежная конструкция радиатора и прочные материалы, используемые в его изготовлении, гарантируют долговечность и надежность работы устройства.

Выбрав радиатор из топ-10 лучших моделей, вы можете быть уверены в его качестве и надежности. Эти радиаторы отвечают самым высоким требованиям современных систем отопления и обеспечат комфортный уровень тепла в вашем жилье.
