Ресурс винтовых свай
Для повышения эксплуатационного ресурса СВС необходима антикоррозионная обработка каждого изделия согласно ГОСТ Р 9.905, 9.908, 5272. Производители используют следующие технологии антикорра:
- холодное цинкование – слезает практически полностью еще при погружении сваи за счет содержащихся в земле абразивов;
- горячая оцинковка – держится немного дольше, не обеспечивает заявленный 75 летний ресурс;
- порошковое окрашивание – служит 30 – 50 лет после монтажа, разрушается гуляющими токами в грунте;
- покраска битумными составам – защищает от грунтовой воды, независимо от высоты УГВ, обеспечивает 50 – 70 летний срок эксплуатации
Чтобы повысить ресурс дома, специалисты рекомендуют следующие ЛКМ:
- грунт ВЛ 05 + холодное цинкование (эмаль IR 02) + стеклопластик – ресурс 300 – 400 лет в экстремальных условиях, электрохимическая коррозия отсутствует;
- эмаль IR02 или Zinga Metall + полиуретановая либо эпоксидная двухкомпонентная эмаль – создавались для защиты нефепроводов (воздушных, подземных), имеют 50 – 100 летний ресурс;
- грунт ВЛ 05 + полиуретановая эмаль Hempel, Masco – стандартный уровень защиты днищ ледоколов, подлодок, резервуаров ГСМ, 30 – 70 летний ресурс.
Даже при покупке СВС с заводским антикоррозионным слоем необходимо покрыть сваи для надежности указанными составами.
Пошаговая инструкция по устройству фундамента своими руками
Расчет и подготовку проекта основания для дома, будь то свайно-ленточный фундамент, лучше всего поручить профессиональному проектировщику. Если сваи по высоте и толщине подобрать неверно, то долго железобетонная опора и здание на ней не прослужат.
Разметка на участке
При этом закладывать параметры «про запас» тоже не стоит, это приведет лишь к увеличению стоимости работ. Как таковое устройство фундамента своими руками рассматриваемого вида не должно вызвать трудностей. Ниже приведена краткая пошаговая инструкция позволит быстро разобраться во всех нюансах этого процесса.
Чтобы сделать фундамент из буронабивных свай и монолитного ростверка, необходимо:
Выбурить либо выкопать ямы под опорные столбы по схеме «по углам дома и с шагом 1–2 метра под лентой».
Бурим сваи и вставляем асбестоцементные трубы под сваи
Насыпать и утрамбовать на дне “скважин” 30-сантиметровую песчаную, а затем на ней залить из бетона подошву для опорных столбов толщиной еще на 20 см.
Опустить в землю трубы из асбестоцемента, выполнить их армирование прутками сечением 10–12 мм и залить бетонным раствором.
Вяжем арматуру под сваи
Сделать опалубку для ленты.
Собираем опалубку
Уложить арматуру ростверка и залить ее бетоном.
Арматура не должна касаться краев опалубки
Заливаем
Выполнить гидроизоляцию.
Нижний край опор должен находиться ниже точки промерзания грунта. При этом скважины под сваи делаются на 10–15 см шире взятых асбестоцементных труб. Чтобы столбы прочней стояли на месте, в нижней их части обустраивается расширяющаяся бетонная подошва. Ямы в земле под опоры по ширине делаются как раз под ее размеры.
Гидроизоляция бетона выполняется рубероидом либо мастикой. Подойдет даже гибкая черепица из модифицированного битума. Правда обойдется она дороже обычной толи.
Установка винтовых свай своими руками. Подготовительные работы
Для установки крепкого долговечного фундамента следует провести предварительную подготовку. Она состоит из нескольких этапов:
- Изучение грунта на строительной площадке.
- Расчет веса готового дома.
- Подбор оптимальных свай. Произведение расчета их количества с учетом 2-х предыдущих пунктов.
Анализ грунта
Тип грунта напрямую влияет на технологию установки свай и строительства фундамента. Земельными исследовательскими работами занимаются специализированные компании. На основе полученного отчета можно судить о глубине промерзания почвы, ее количественном и качественном составе, глубине залегания водоносного слоя.
При устойчивом грунте можно проводить завинчивание свай, длина которых составляет 2,5 м. Если строительная площадка расположена на сложном рельефе, потребуются сваи разного размера с учетом перепада высоты.
Для измерения длины к веревке привязывают небольшой груз и опускают в отверстие до тех пор, пока он не достанет до дна. На веревке делают отметку и после вынимания груза измеряют длину до отметки. Использовать сваи нужно на 0,5 м длиннее, чем это необходимо по расчетам.
При строительстве в сейсмических зонах углубление должно доходить до 4,5 м.
Расчет массы дома
Точную массу дома определить не удастся, т.к. здесь имеет значение и вес всей мебели. Однако, показатель можно максимально приблизить к истинному. Для этого следует учитывать вес следующих элементов:
- все строительные материалы, которые используются для возведения дома:
- мебель, бытовая техника;
- сантехника (ванна, унитаз, бассейн с водой);
- массу людей, которые будут находиться в помещении;
- пласт снега, который будет лежать зимой на крыше (примерные данные можно взять из специализированной карты по регионам).
Расчеты. Длина, диаметр, количество свай
Чтобы рассчитать количество необходимых труб, нужно учитывать несколько характеристик:
- проект застройки;
- размеры дома;
- материал для строительства.
| Материал, из которого состоит здание | Расстояние, которое должно соблюдаться между опорами |
| Дерево, каркасная технология | 2,5-3 м |
| Газоблоки, пеноблоки, некоторые другие материалы, которые позволяют использовать свайный фундамент | 1,5-2 м |
Если в регионе строительства отмечаются сильные ветра, опоры следует располагать с меньшим шагом (не 3 м, а 2,5 м).
Правила размещения свай. Разметка на местности
В первую очередь расположение наносят на бумагу. Делают это согласно проектным документам:
Площадь основания дома делят на прямоугольники.
Опоры обязательно должны присутствовать на каждом углу и в середине несущих стен.
Оставшееся расстояние между опорами делят на равные промежутки
При этом важно учитывать допустимый шаг с учетом особенностей строительства.
При наличии в доме камина или колонны, в этом месте также устанавливают опору.. После создания проекта свайного фундамента, следует переходить к разметке на местности
В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту
После создания проекта свайного фундамента, следует переходить к разметке на местности. В те места, где будут ставить опоры, размещают деревянные брусья (нижний коней лучше заострить). Между этими кольями по периметру и диагоналям будущего фундамента следует протянуть веревки. Место расположение опор должно строго соответствовать проекту.
Привязка свайного поля и необходимые инструменты для монтажа
Монтаж свайного поля — первый и важнейший этап устройства фундамента под строящееся сооружение. От правильно выбранного несущего слоя грунта, размеров изделий и диаметра лопастей по расчётам, качественного монтажа, соблюдения технологии зависит работа фундамента в процессе эксплуатации и срок службы.
Необходимые инструменты при монтаже свай
Для проведения работ по привязке расположения свайного поля на участке, монтаже изделий своими силами потребуются следующие инструменты:
- Лазерный или водяной уровень, нивелир.
- Сварочный аппарат.
- Переносной генератор, если нет точки подключения к электроэнергии.
- Угловая шлифовальная машинка для обрезки головы сваи до проектного уровня.
- Два магнитных уровня. Допускается пользоваться одним.
- Бур ручной или с приводом от перфоратора с размерами = диаметру лопастей сваи для устройства приямков.
- Круглый металлический палец длиной >400 мм, толщиной пальца, длиной 2.5—3 метра для закручивания вручную.
- Две рулетки длиной > диагонали по осям фундамента дома.
- Маркер для нанесения отметки уровня и шпагат.
- Колышки из арматуры или круглые деревянные.
- Кувалда для забивки колышков, штыковая лопата.
Привязка свайного поля на участке
Привязка к участку свайного поля по правилам, приведённым далее, гарантирует правильное проектное расположение и геометрию фундамента для дома. ГОСТ допускает следующие отклонения при монтаже изделий:
Отклонение от вертикали не более 0.1% длинны. Отклонение по оси в одном ряду
Самый простой способ закрутить сваю Тот, кто контролирует уровни, должен стараться удержать тело изделия в вертикальном положении или поправлять наклоном. Через 2—3 оборота необходимо останавливаться, проверять вертикальность уровнями. При погружении, лопасти уплотняют грунт над собой, поправлять направление захода становится труднее

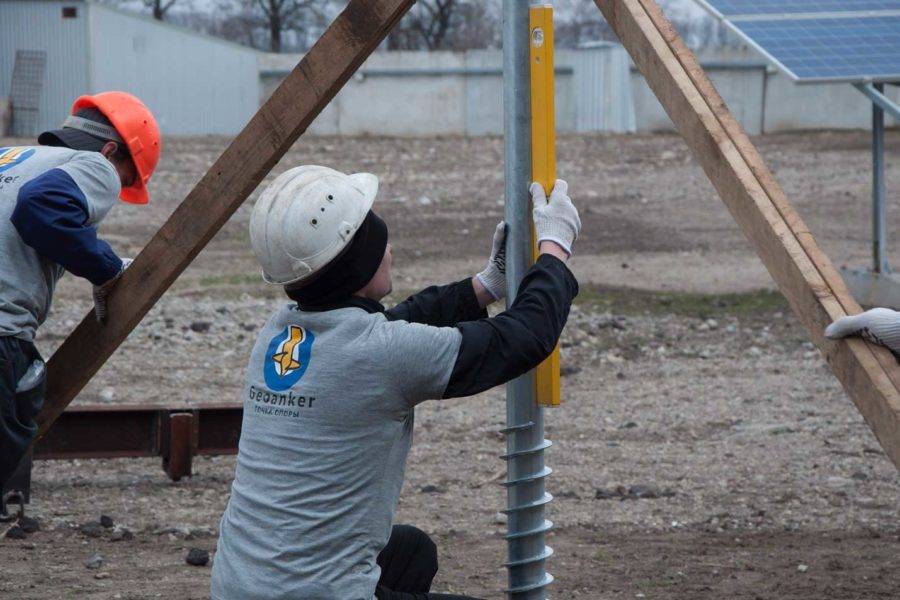

Поэтому важно сразу закручивать вертикально. Свая закручивается до проектного уровня
Если не хватает сил крутить, допускается увеличить длину рычагов трубами или ломами. Не скрутите голову в районе монтажного отверстия. Смонтируйте аналогично вторую угловую винтовую сваю по этой оси
Здесь необходимо дополнительно учитывать кроме вертикальности ещё и расчётное расстояние между центрами с первой сваей. При малейшем отступлении от размеров наклоните сваю в сторону, противоположную смещению, сделайте 1—1.5 оборота, выровняйте, проверьте размер по центрам. Если отклонение от размеров ещё есть, повторите процесс с наклоном
Важно чтобы все элементы были смонтированы правильно и строго по размерам
Не скрутите голову в районе монтажного отверстия. Смонтируйте аналогично вторую угловую винтовую сваю по этой оси. Здесь необходимо дополнительно учитывать кроме вертикальности ещё и расчётное расстояние между центрами с первой сваей. При малейшем отступлении от размеров наклоните сваю в сторону, противоположную смещению, сделайте 1—1.5 оборота, выровняйте, проверьте размер по центрам. Если отклонение от размеров ещё есть, повторите процесс с наклоном
Важно чтобы все элементы были смонтированы правильно и строго по размерам. При монтаже двух следующих угловых элементов добавляется соблюдение диагональных размеров по центрам
Поэтому процесс становится сложнее, выравнивать приходится одновременно в 2 плоскостях
При монтаже двух следующих угловых элементов добавляется соблюдение диагональных размеров по центрам. Поэтому процесс становится сложнее, выравнивать приходится одновременно в 2 плоскостях
Важно не торопиться, проводить замеры чаще, исправлять отклонения как это описано в пункте 11. После монтажа угловых элементов туго, без провисания, натяните по ним бечёвку
Лентой разметьте положение остальных свай по внешним осям. Учитывайте геометрические размеры между центрами. Смонтируйте сваи
Максимальное допустимое отклонение от оси оголовков не должно превышать 1/3 диаметра тела, но старайтесь не допускать этого.
Учитывайте геометрические размеры между центрами. Смонтируйте сваи. Максимальное допустимое отклонение от оси оголовков не должно превышать 1/3 диаметра тела, но старайтесь не допускать этого.
- Последними размечаются, устанавливаются элементы внутренних осей.
Смотрите подробное описание процесса на видео: Инструкция, как закрутить винтовые сваи. Монтаж свайно-винтового фундамента
Необходимые инструменты и приспособления
Приспособление для завинчивания свай
Перед работой необходимо иметь набор свай и оголовки из материала, предусмотренного проектом. Простейший оголовок надевают на верхушку стержня и фиксируют штырем в отверстиях. К нему приваривают скобы для рычагов, или воротило вставляют непосредственно в технологические прорези сваи. Требуется прилагать равномерно распределенную силу, чтобы наконечник не разрушился до того, как достигнет стабильного слоя земли.
Вкрутить элементы без привлечения специалистов можно двумя способами:
- вручную с применением длинных рычагов из металла;
- с использованием механических средств, которые работают от двигателя.
Для рычага берут 2 куска трубы из толстого металла (от 5 мм) длиной около 2 – 3 метров. В продаже есть сваекруты, представляющие собой механизированные устройства. В условиях частного строительства можно подсоединить бензобур или дрель с помощью привода.
Список необходимых инструментов:
- разметочные колышки;
- лопата, маркер по металлу, рулетка;
- строительный уровень, нивелир;
- лом, болгарка с кругами по металлу;
- сварочный агрегат.
Как сделать фальш-цоколь
Фальш-цоколь предназначен для защиты пространства свайного поля под домом от проникновения животных или птиц, заметания снегом в зимнее время, от ветра и влаги. Для создания такого цоколя используются различные материалы.
Самый бюджетный и эстетически привлекательный вариант — полоса по внешнему периметру из профнастила. Она крепится верхней частью к специальной деревянной доске, установленной по периметру ростверка.
Нижнюю часть крепят к деревянному брусу, уложенному на подставки из кирпича, шлакоблока и т.п. для отсечки контакта с грунтом.
По нижней кромке устраивают бетонный отлив, а по верхней границе надо смонтировать отлив для вывода дождевой воды.
Как выполняется закручивание вручную
Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности
Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.
Необходимые для выполнения работ инструменты
Решив закручивать их самостоятельно, потребуется подготовить:
- Шпагат.
- Рулетку.
- Металлическую арматуру (прутья).
- Лом.
- Выступающие в качестве рычагов две трубы.
Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.
Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.
Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.
Проведение разметки свайного поля
Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай. Разметка свайного поля
Разметка свайного поля
При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

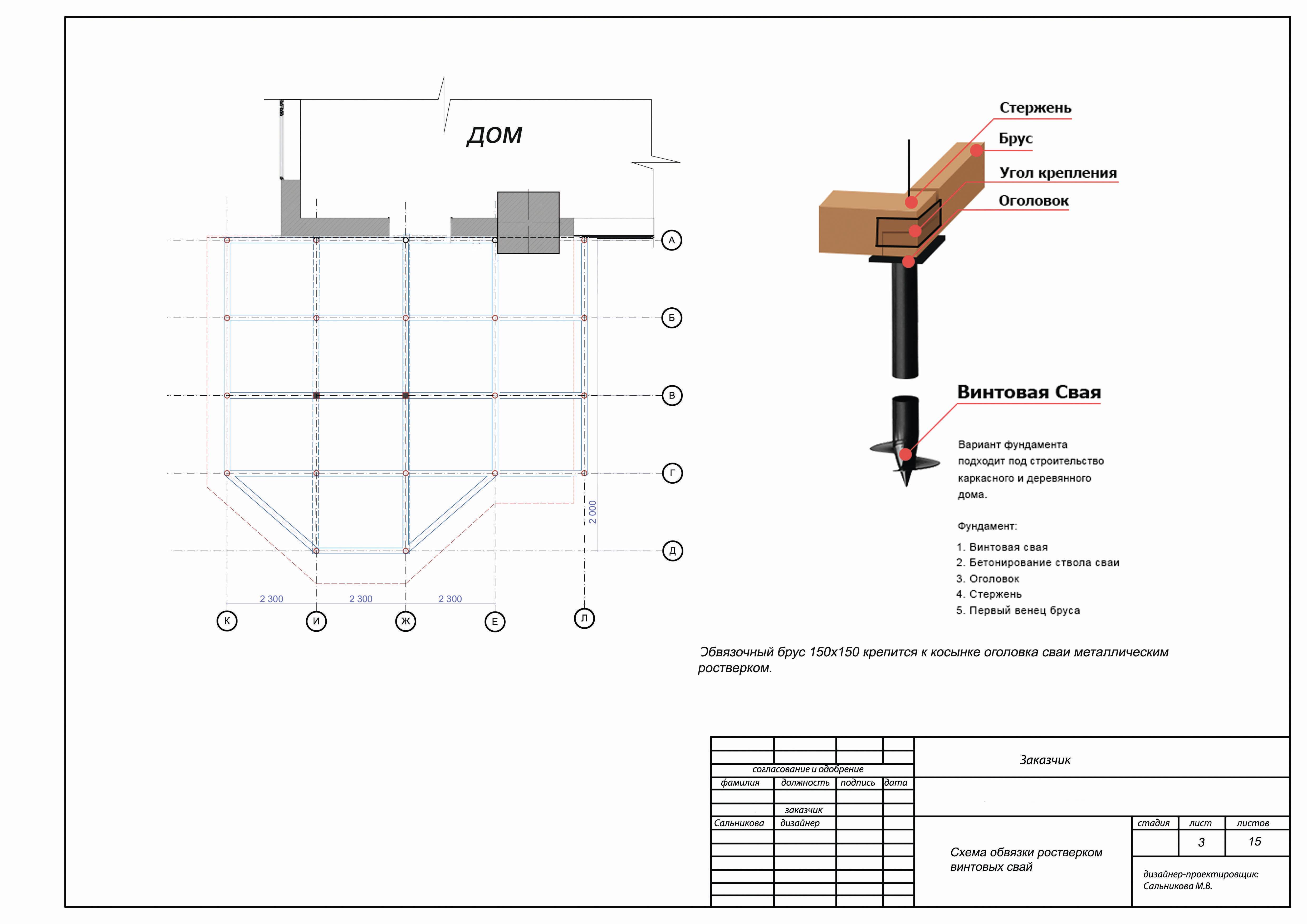

Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.
Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:
- Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
- Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.
Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.
Как далее провести самостоятельную установку винтовых свай?
Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:
- Вставляется лом в отверстие, существующее на изделии.
- Длину рычага увеличивают надеваемые на лом трубы.
Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.
Порядок проведения ввинчивания свай с использованием подручной техники
Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.
В этом случае для закручивания потребуется:
- Дрель.
- Редукторный гайковерт.
- Болты и прочный крепеж.
Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.
Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт
Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня
Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.
Поэтапное руководство по возведению ленточного фундамента на сваях
При выборе фундамента для дома из пеноблоков предпочтение отдается монолитным и устойчивым конструкциям, кладка на сборное или подвижное основание не допускается из-за плохой прочности изделий к нагрузкам на разрыв. Закладка плиты обходится дорого, как и возведение армированной ленты глубокого заглубления, разумной альтернативой является применение свайно-ростверкового типа основания. К его главным преимуществам относят защиту здания от задерживаемой в грунте влаги, технология считается доступной, в целях экономии часть работ или весь комплекс можно выполнить самостоятельно.
Стандартная схема свайно-ленточного фундамента включает опоры, закладываемые ниже глубины промерзания грунта, и железобетонную ленту (ростверк). В зависимости от типа и способа монтажа опор выделяют:
1. Винтовые сваи – заостренные металлические конструкции (с лопастями и без), закручиваемые с помощью спецтехники или вручную. Их главным преимуществом применения является отсутствие необходимости в сложной подготовке почвы, монтаж возможен в любое время года. Внутреннюю полость не оставляют открытой, а заполняют бетоном, правильно закрученный и защищенный свайный фундамент прослужит долго и не разрушится под воздействием морозного пучения. Но есть и минус – надежная закрутка опор свыше 1,5 м своими руками невозможна, возрастают затраты на аренду спецтехники (цена услуги – минимум 350 рублей за ввинчивание одной шт).
2. Забивные – готовые ж/б, деревянные или бетонные сваи, устанавливаемые с помощью виброоборудования. Их главным минусом является снижение устойчивости соседних оснований, радиус влияния достигает 30 м. Монтаж опор забивным способом без соответствующего оборудования не проводится.
3. Буронабивные – сваи, размещаемые с одновременной выемкой грунта. Этот вариант оптимален при желании возведения свайно-ленточного фундамента своими руками. Процесс заключается в армировании и бетонировании выкопанных с помощью ручного или механического бура скважин с последующей привязкой к каркасу ростверка (см. пошаговую инструкцию ниже). Еще одним вариантом является размещение внутри асбестоцементной трубы с обязательной армировкой и заполнением бетона.
Свайно-ленточное основание выбирается при строительстве дома на плывущих грунтах, песке, болотистой местности или участках, плохо выводящих атмосферную влагу. Эта разновидность имеет ограничение по весу, она обеспечивает хорошую устойчивость при малом весе стройматериалов несущих стен. К таким относят дерево, ячеистые марки бетона, сендвич-панели, пустотелый камень. Обычно это малоэтажные частные дома, при возрастании этажности или применении более тяжелых стройматериалов площадь или число опор увеличивается, что не всегда выгодно. Помимо этого, ленточный фундамент на винтовых сваях является единственно возможным при возведении постройки на склоне (но не выше максимально допустимого перепада по уровню – 2 м).
К основным относят размещение опор на правильную глубину в нужном количестве, подбор их диаметра, гидроизоляцию и армирование, заполнение внутренних полостей. Ленточный фундамент в данном случае бывает углубленным, незаглубленным и висячим, исполнение зависит от УГВ, требования к металлу для его каркаса и бетону высокие.
Обращение к этому типу основания означает отказ от подвала, при поднятии над землей требуется защита подпольного пространства. Главным руководством при выборе глубины заложения фундамента служат параметры грунта: нижний конец свай должен опираться в устойчивые слои. С учетом подсыпки подушки минимум закладки опор – на 50 см глубже линии промерзания.
Руководство по расчету свай
При составлении схемы свайного фундамента учитывается, что опоры ставятся по всем углам и стыкам несущих стен. Рекомендуемый интервал зависит от материала постройки здания: не менее 1 м при строительстве из пористых марок бетона или шлакоблока, 2 – при выборе деревянного бруса, каркасных конструкций.
Минимальный диаметр винтовых свай для оснований одноэтажных жилых домов составляет 108 мм, 150 – для асбестоцементных труб или буронабивных видов. Дополнительные опоры и лента требуются под печами, камином или тяжелым котлом, на пристройки и террасы действуют те же правила.
Ручной монтаж винтовых свай – пошаговая инструкция
расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур
При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней
Такой подход может оказаться критичным для фундамента
Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента
Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.
- обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
- установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.
Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.
О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.
- установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
- выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.
заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи
Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам. Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами
Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.
Виды винтовых свай
Сваи могут быть:
- Висящими. На них нагрузка распределяется по принципу трения о грунт.
- Стойками, передающими нагрузку на плотные слои почвы, на которые они установлены.
В зависимости от наконечника, сваи могут быть литыми или сварными. Сварные являют собой трубу с концом в виде заостренного конуса, на который наварены прошедшие антикоррозийную обработку лопасти. Для производства таких свай используется плазменная резка, обеспечивающая точность и качество изделия. Такие сваи отдельно производятся для каменистых грунтов, для малоэтажного строительства с наконечниками закрытого или открытого типа.
Литые сваи — трубы с наконечниками, изготовленные в процессе литься по моделям. Это обычно трубы стандартного диаметра 108 мм. Такие изделия отличаются высокими показателями долговечности и прочности. Стоимость литых свай выше, чем сварных. Литые сваи в зависимости от назначения:
- со средними размерами лопасти, предназначенные для талых грунтов;
- с лопастями больших диаметров для грунтов в условиях вечной мерзлоты;
- стандартные сваи с крупными лопастями для малоэтажного строительства на обычных грунтах.
Типы свай в зависимости от условий использования и назначения:
- Сваи с винтовой лопастью. Рекомендуются на грунтах с минимальной несущей способностью.
- В условиях вечной мерзлоты используются изделия с имитацией резьбы почти на всю длину.
- Чем больше нагрузка на фундамент (вес здания), тем больше диаметр свай. Но с его увеличением увеличивается и сложность работы, если диаметр составляет от 108 мм — вручную закрутить такие элементы в грунт уже не получится.
- Для непрочных грунтов в местах с повышенной влажностью используются сваи с большим диаметром лопасти.
Подробный обзор технологии свайно-винтового фундамента Вы найдете в данной статье. Крайне рекомендуем к прочтению!
Пошаговая инструкция по монтажу
Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.
Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.
Ручная установка
На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.
Подготовка ямы для опоры
Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.
Заглубление опоры
Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.
Усиление бетонным раствором
Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса
Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы
Механическая установка
Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.
Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.
Механический монтаж винтовых опор
Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:
- заливают бетоном;
- приваривают оголовники;
- обрабатывают швы.
От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.
