Расчет незаглубленного ленточного фундамента
Цель расчета НЗЛФ — определение нагрузки, которая действует на фундамент выбранной ширины и высоты. Выдержат ли грунты нагрузку, которая будет оказываться на фундамент? Для расчета можно использовать специальные программы или простой алгоритм:
- Определение веса сооружения. Для расчета суммарного веса дома или хозпостройки необходимо сложить вес всех стройматериалов. Далее необходимо рассчитать, сколько весит 1м2 стены: для этого суммарный вес сооружения следует разделить на площадь всех стен.
- Расчет снеговой нагрузки. Снеговая нагрузка зависит от региона (определяется по карте) и угла наклона кровли. Если угол наклона крыши менее 25 градусов, то берется точное значение по карте. Если наклон крыши более 60 градусов, то нагрузка от снега не учитывается.
- Определение ширины НЗФЛ. Минимальная ширина фундаментной ленты не должна быть менее 25 см. Оптимальный вариант: ширина ленты равна ширине стены плюс/минус 5-10 см. Например, при строительстве сруба из профилированного бруса 200х200 мм ширина фундамента будет составлять 25 см. Для дома из блоков газобетона толщина стены, как правило, составляет 45 см, значит, ширина фундаментной ленты принимается равной 40-50 см (40 — для одноэтажного сооружения, 50 — для двухэтажного).
- Определение высоты фундамента. Минимальная высота ленточного основания составляет: уровень снега + 10 см. Максимальная высота = ширина ленты х 2. Например, основание под дом из газобетона имеет ширину 50 см, тогда максимальная высота НЗЛФ будет составлять 1 м. Несмотря на то, что фундамент является незаглубленным, 10% его высоты будет находиться ниже нулевой отметки. Это происходит из-за естественной усадки.
- Расчет нагрузки на НЗЛФ. Зная все вышеперечисленные параметры, определяем нагрузку, которую будет оказывать сооружение на ленточное основание. Для этого суммируем вес сооружения (пункт 1) и снеговую нагрузку (пункт 2) и делим полученную сумму на площадь фундамента. Площадь определяется как длина умноженная на ширину (пункт 3). Полученное значение показывает удельную нагрузку на 1 см2 фундамента.
- Определение несущей способности грунта. Для этого необходимо произвести визуальную оценку почвы на участке, и определить к каким типам грунта она относится. Несущую способность определяем по таблице.
Технология производства работ своими руками
При утеплении конструкций своими силами работы начинаются с подготовки площадки и поверхностей. На этом этапе основания очищаются от грунта, мусора, неровностей и жировых пятен, внимательно осматриваются и при необходимости укрепляются. Большинство современных утеплителей монтируются на стенки основания после монтажа гидрозащитного слоя.
Ленточный
Схема утепления лент зависит от многих факторов – от глубины заложения до ожидаемых нагрузок. При отсутствии возможности заливки монолитного ленточного фундамента в теплую опалубку (оптимальное, но не всегда экономически выгодное решение) лента утепляется:
- Снизу у мелкозаглубленного фундамента с целью защиты от сезонного пучения грунта.
- Снаружи, ниже глубины промерзания.
- По периметру (при необходимости отвода влаги и защиты конструкций от температурных перепадов).
- Изнутри, включая полы.
Лучшими теплоизоляторами признаны напыляемый ППУ, плиты ЭППС, PIR и RUR. Утепление выполняется после окончательного высыхания бетона, заложения отверстий для вентилирования или коммуникаций и монтажа гидроизоляции.
Сборные ленты в домах с подвалами, наоборот, по возможности утепляются Пеноплексом или аналогичными высокоплотными марками ЭППС. Также для сборных лент считается подходящей технология скользяще-сминаемой теплоизоляции с:
- Закреплением более плотных плит пенополистирола по всей поверхности ленты.
- Закрытием их толстой п/э пленкой на цокольном участке.
- Установкой наружного вертикального слоя плит пенопласта, без механического или клеевого крепления, с придавливанием утеплителя грунтом.
На видео представлена технология утепления ленточного фундамента с помощью ЭППС Технониколь:
Столбчатый
Теплоизоляция таких конструкций выполняется в комплексе, включая:
- Утепление грунта на участках примыкания к подошвам опор и заглубляемых частей.
- Утепление поверхностей опор сборных конструкций.
- Изоляцию пространства под домом.
- Заложение теплой отмостки по периметру дома.
Утепление пространства между опорами включает заложение бокового защитного экрана и теплоизоляцию полов по грунту или по лагам.
Порядок действий зависит от типа опор:
- При проведении работ своими силами и достаточно глубоком (1,2-1,3 м) заложении столбцов оптимальной признана технология несъемной опалубки или полное утепление поверхностей. В этом случае дно выкопанной ямы закрывается слоем песка, рубероидом и куском ЭППС толщиной от 8 см и более. После этого выполняется установка опалубки, застилаемой изнутри теми же плитами, вязка армокаркаса и заливка раствора.
- Сборные и трубчатые конструкции утепляются снизу, по бокам (путем засыпки по бокам 5-7 см керамзита) и сверху, с укладкой утеплителя вокруг опор.
- При глубине заложение опор выше уровня промерзания и достаточной сухом и устойчивом грунте изоляции подлежат лишь подошвы столбцов и пространство под полом. Схема крепления плит зависит от способа обустройства полов, но внешнюю стенку цоколя в любом случае утепляют.
Смотрите на видео, как утеплить столбчатый фундамент, который выдавило грунтом:
Плитный
На практике это означает заложение утеплителя под всей подошвой плиты (самое распространенное решение) и при необходимости – по бокам. При неблагоприятных условиях утеплению также подлежит периметр вокруг плиты и выступающая верхняя часть.
Работы выполняются до заливки или укладки плиты:
- Выполняется трамбовка основания котлована, песчаной (от 10 см) и гравийной (от 5см) подушки, установка опалубки. Слои из разных материалов по возможности разделяются геотекстилем.
- Основание заливается слоем 5-7 см слоем бетонной подготовки (этап пропускается на устойчивых грунтах).
- Котлован застилается рулонной гидроизоляцией, с заходом на стенки плиты.
- Дно закрывается сплошным слоем уплотненного полистирола с Г-образными кромками. В нужных местах закладываются трубы для подвода коммуникаций. Плиты глубокого заложения утепляются по бокам.
- Утеплители застилается п/э пленкой с нахлестом и проклейкой стыков, с последующим заливкой бетона.
При монтаже утеплителя сверху плиты (частный случай, допустимый при заложении МЗФ на сухих грунтах) технология совпадает с изоляцией полов по грунту. При такой схеме основание выравнивается, закрывается плитами утеплителя (без клея и крепежей) в шахматном порядке и укрепляется сухой (2 слоя листовых материалов общей толщиной в 20 мм) или наливной стяжкой (армируемой, с толщиной от 40 мм).
На видео показано, как правильно утеплять плиту фундамента:
Тонкости возведения
Когда есть возможность монтировать опорные сваи ниже уровня промерзания грунта, ленточный фундамент мелкого заглубления строят в паре с опорными столбами.
Такой вариант используют в отношении сырых и заболоченных участков, на суглинках, с близко залегающими грунтовыми водами. Это позволяет экономить на опорной конструкции без ущерба её надёжности.
В качестве столбов используют:
- трубы из стали, защищенные бетонным слоем;
- железобетонные опоры;
- асбестоцементные трубы, залитые внутри бетоном.
Необходимо продумать обустройство качественной дренажной системы. В противном случае затраты на обустройство основания не оправдают себя и конструкция со временем будет разрушаться.
Неравномерные усадки на пучинистом грунте
Пучение грунта – это увеличение его объема при замерзании находящейся в нем воды. Давление на фундамент является неравномерным и может привести к деформации различных типов:
- Прогиб и выгиб – подвижка конструкции угрожает целостности кровли.
- Сдвиги — одна сторона основания может просесть, а вторая подняться.
- Крен – проблема характерна при значительной высоте дома.
Для исключения неравномерной усадки здания перед устройством фундамента часть пучинистого грунта заменяется на непучинистый. В траншею насыпается 20-30 см песка или мелкого щебня. Специалисты советуют не оставлять на зиму ненагруженный фундамент. Под действием пучения он может пойти трещинами и стать непригоден для последующего строительства.
Малозаглубленные фундаменты: обустройство подушки
Важный элемент для всей конструкционной прочности постройки — это подложка из материалов, которые выполняют функцию дренажа и помогают ленте противостоять воздействиям пучения грунта. Это зачастую однородный песчаный слой (толщина от 0,2 м.), либо комбинированная засыпка в сочетании со щебнем. Во втором случае каждая из прослоек имеет толщину от 0,1м. с дополнительной отсыпкой песком в самом верху. Главным секретом качественного результата является максимальное уплотнение материала. Эта работа выполняется с применением специальной техники. Понять что плотность достаточная можно по тому, остаются ли следы после того, как человек встанет сверху.
Виды ленточного фундамента по способу устройства
В зависимости от конструктивных особенностей ленточные фундаменты бывают монолитными и сборными. Они же, в свою очередь, могут подразделяться на монолитные фундаменты с вертикальными опорами и сборные ленты из кирпича или пеноблока.

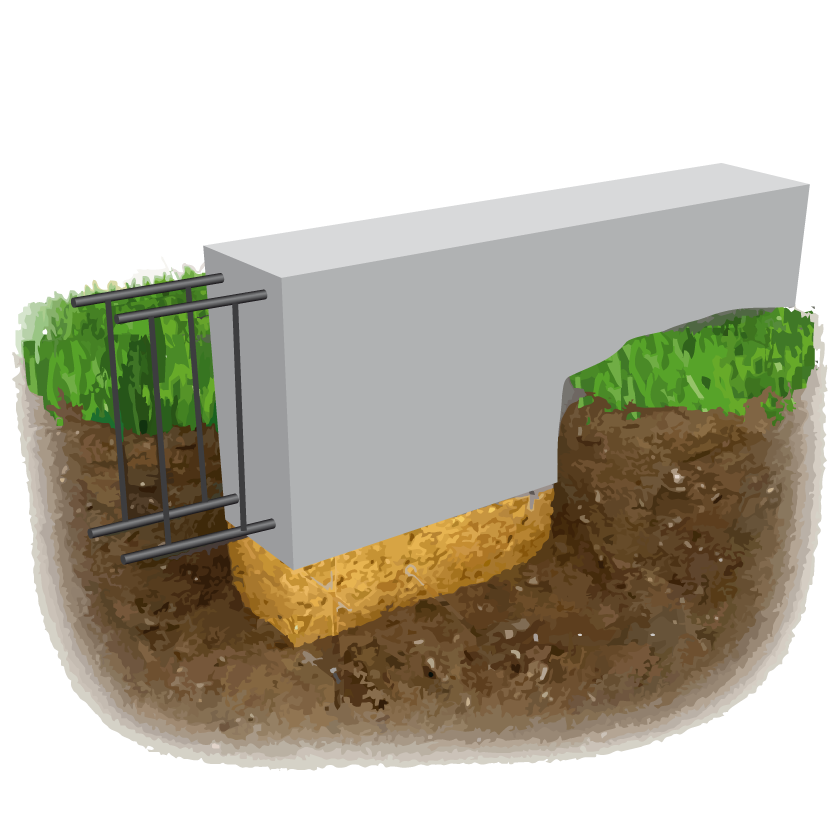

Монолитный ленточный фундамент
При устройстве монолитного ленточного основания армирование и заливка фундамента выполняются непосредственно на строительном объекте. В результате достигается общая целостность и неразрывность несущей ленты.
Монолитный ленточный фундамент представляет собой неразрывную железобетонную ленту по всему периметру строения
Монолитные типы фундаментов, независимо от технологии, применяются для постройки объектов различного назначения на пучинистых и подвижных типах грунта. Монолитность конструкции обеспечивает высокую прочность и надёжность несущего основания.
Свайно- и столбчато-ленточный фундамент
Свайно-ленточные и столбчато-ленточные типы фундаментов представляют собой монолитную ленту из железобетона, расположенную на опорах, заглублённых в землю. По сути, эти типы фундаментов — не что иное, как модернизированный вариант свайных или столбчатых фундаментов с ростверком.
Столбы или сваи располагаются по периметру фундамента с шагом 2 м
В первом случае в качестве опор используются стальные изделия в виде свай различной длины, которые ввинчиваются в грунт ручным или автоматизированным способом. Во втором — опоры изготавливаются из той же бетонной смеси, которая используется для заливки несущей ленты.
Обустройство свайных и столбчатых фундаментов ленточного типа обосновано только при строительстве объектов на участках с большой глубиной промерзания почвы. Стальные сваи или железобетонные столбы, заглублённые ниже уровня промерзания грунта, будут распределять нагрузку, которая передаётся от железобетонной ленты.

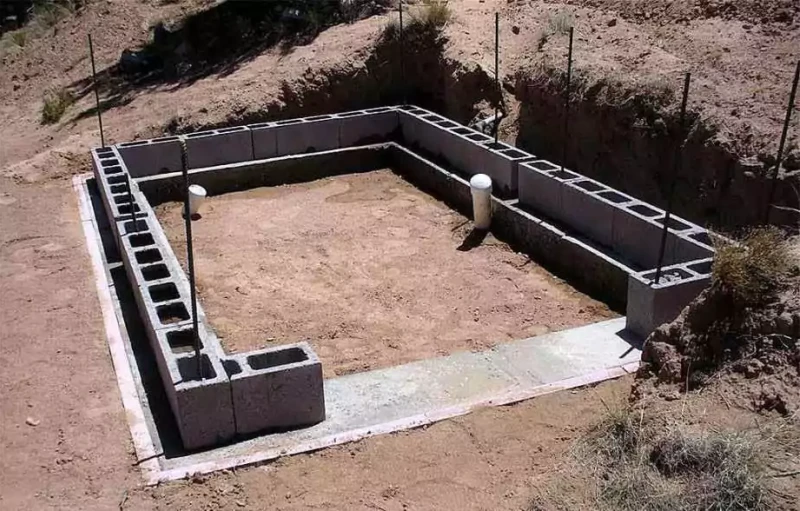

Сборный ленточный фундамент
Основным материалом для возведения сборного ленточного фундамента являются железобетонных фундаментные блоки (ФБС), изготовленные из тяжёлых марок бетона. Из блоков формируется несущая лента фундамента, которая располагается по периметру и площади будущего строения. Для соединения блоков между собой используется бетон марки М350 и стальная арматура Ø15 мм.
После сборки фундамента внешняя поверхность несущего основания обрабатывается гидроизоляционными материалами. Наиболее часто используется битумная мастика и специальные битумные мембраны, которые имеют самоклеящуюся основу.
Сборный ленточный фундамент состоит из железобетонных фундаментных блоков, связанных бетоном
Главное преимущество сборного ленточного фундамента — это малые сроки возведения. В отличие от монолитного основания не придётся ждать набора минимальной прочности бетонной смеси. К постройке дома можно приступать уже через несколько дней с момента сборки ленты.
Несмотря на это преимущество, сборный ленточный фундамент используется для строительства частных домов чуть реже, чем монолитное основание из бетона. Во многом это связано с тем, что сборная конструкция не подходит для использования на подвижных типах грунта. При одинаковой толщине показатели прочности сборной конструкции ниже монолитной на 20–30%.
Ленточный фундамент из кирпича
Ленточные фундаменты из кирпича представляют собой сборную конструкцию и часто используются для строительства одноэтажных домов по каркасной технологии. Для изготовления ленты применяется обожжённый полнотелый кирпич. Глубина заложения — 40–50 см.
Ленточный фундамент из кирпича отличается высокой ремонтопригодностью, но требует обустройства качественной гидроизоляции
После сборки, как и в случае с блоками, необходимо обустройство полноценного гидроизоляционного слоя. К преимуществам этого фундамента можно отнести:
- жёсткость конструкции;
- высокую ремонтопригодность;
- простоту обустройства.
Если проводить более детальное сравнение кирпича с железобетонными блоками, то фундаменты из блоков отличаются меньшей гигроскопичностью и более высокой прочностью. Кирпич более хрупок, что влияет не только на периодичность проводимого ремонта, но и на срок службы конструкции в целом. С учётом этого ленточный фундамент из кирпича рекомендуется возводить на участках с сухой и твёрдой почвой, а также при низком залегании грунтовых вод.
Стоимость мелкозаглублённого фундамента
Поскольку к достоинствам мелкозаглублённого ленточного фундамента относится его экономичность, следует знать, из чего складывается стоимость его возведения. Прежде всего, цена определяется структурой дома, для которого такой он будет основой.
Стоимость фундамента при строительстве деревянного, каркасного дома, гаража из пеноблоков будет небольшой. Но если он будет основой для кирпичного двухэтажного дома или бетонного дома с перекрытием из железобетонных плит, то стоимость будет значительно выше.
Цены на работы ленточного мелкозаглублённого фундамента.
| Наименование работ | Стоимость |
| Работы по выемке грунта при создании траншеи. | От 1100 р./м. куб. |
| Насыпка песчаной подушки толщиной 20 см | От 900 р./м. куб. |
| Работы по вязке арматуры, монтажу опалубки, заливке бетона. | От 5200 р./м. куб. |
| Бетон марки В25. | От 3500 р./м. куб. |
| Арматура диаметром 12. | От 32 р. за м. погонный. |
| Песок для подушки. | 3000 — 4500 р. за 8 м. куб. |
Средняя стоимость мелкозаглублённого ленточного фундамента составляет 15000 за 1 м./ куб. или от 3000 р. за погонный м. Расчёт стоимости можно произвести самостоятельно. Умножив цену за погонный метр на сумму длин капитальных стен дома, можно получить полную стоимость.
В настоящее время цены на основание мелкого заглубления колеблются в пределах от 100000 до 250000 р. Это зависит от его размеров: высоты, ширины и длины периметра. Отсюда рассчитываются затраты на материалы и выполнение необходимых работ.
Малозатратный ленточный мелкозаглублённый фундамент, если учесть его надёжность и качество — оптимальный вариант фундамента дома.
Какова должна быть глубина заложения ленточного фундамента + влияние грунтовых вод на заглубление
Популярность ленточного фундамента далеко опередила все остальные варианты конструкции основания.
Причиной этого является универсальность, способность выдерживать высокие нагрузки и работать на различных типах грунта.
Большим преимуществом считается совместимость с другими типами фундамента, возможность усиления ленты вспомогательными элементами — столбами, сваями и прочими дополнениями.
Важным достоинством ленты считается отсутствие необходимости слишком глубокого погружения в грунт.
В зависимости от условий и веса постройки можно обойтись малыми глубинами траншеи, что позволяет получить заметную экономию денег, времени и труда.
Плюсы и минусы
Мелкозаглубленная лента требует меньшего вложения материальных средств и трудозатрат, по сравнению с монолитной плитой фундамента, о которой можно узнать в этой статье, что является основным ее достоинством. Однако времени на устройство уходит столько же, сколько требуется на возведение глубокого фундамента.
Плюсы облегченного типа фундамента:
- Экономия средств, при сохранении прочности.
- Простота и надежность конструкции.
- Доступность строительных материалов, их невысокая стоимость.
- Проведение земляных работ без привлечения техники.
- Возможность возведения своими руками — с постройкой ленточного фундамента справится один человек.
Минусы устройства МЗЛФ:
- Нельзя использовать для возведения тяжелых строений, таких как, например, дом из кирпича в несколько этажей.
- Не подходит для участков, расположенных под уклоном более 5 градусов.
- На пучинистом грунте необходимо качественное утепление фундамента и дренажная система.
- Не подходит для заболоченных участков, торфяников или мест с близким залеганием грунтовых вод.
Запрещено строить мелкозаглубленное основание под дом в регионах, где существует угроза возникновения землетрясений выше 6 баллов.
Земляные работы или как правильно подготовить основание
После того, как контур отбит, убирают нитку, забитые колышки и присыпают к земляным работам. Будете делать это вручную или используя спецтехнику – на ваше усмотрение. Главное выкопать нужную глубину заложения основания. Идеальный вариант, это выкопать до глины, так как на глинистой почве можно добиться максимальной прочности основания. Обычно копают траншею, глубина которой достигает 70 см, где 20-30 см засыпают песком. В случае, если у вас пучинистый грунт, то толщина подушки должна быть не меньше 50 см, где 30 см приходится на песок, а 20 на щебень, пролитый битумом. По снипам в разрезе должен получиться своего рода «пирог», используемый в качестве предварительно подготовленного основания под заливку. Не забываем укладывать геотекстиль. Помните, что минимальная глубина мелкозаглубленного фундамента, согласно СНИП, для непучинистых грунтов составляет 50 см.
Отработанный грунт обычно сортируют, где чернозем в дальнейшем используют в качестве плодородного слоя на насыпных клумбах, а все что осталось, закидывают в мелкозаглубленный цоколь будущего дома, поскольку для дальнейшего обустройства стяжки пола основание все равно придется выравнивать.
Сфера применения, плюсы и минусы
Достоинства этого типа оснований
Главным достоинством МЗЛФ является то, что его можно сделать своими руками без применения сложной грузоподъемной техники. Земляных работ требуется меньше, чем при выборе другой конструкции. По сравнению с другими решениями для этого вида требуется меньше материалов. Его можно строить в сейсмоопасных районах.
Недостатки МЗЛФ
К недостаткам МЗЛФ относятся жесткие требования к выполнению технологии и конструктивные ограничения:
- не рекомендуется делать такое основание при наличии перепада высот на строительной площадке, а также на торфяниках и на глине;
- этот вариант не выдерживает тяжелые дома;
- созревание бетона приводит к задержкам работ;
- отсутствие подвала в доме.
Продухи и вязка арматуры
Продухи делайте не менее одной штуки на одну стену комнаты, чтобы под полом хорошо ходил воздух. Это сбережет ваш черновой пол от гниения. Место для продухов «зарезервируйте» с помощью обрезков асбестоцементных столбиков, хорошо их закрепите, чтобы во время заливки они не «поплыли». Не забудьте про отверстие для водопроводного слива, если будете устанавливать в домике раковину.
Арматуру надо крепить и сверху, и снизу так, чтобы она целиком была погружена в бетон, не касалась ни стенок опалубки, ни щебня, не выходила наверх. Узлы крепите вязальной проволокой, ни в коем случае не надо сваривать. Между основными – верхними и нижними арматуринами мы пустили и промежуточные – проволоку толщиной где-то в 5-7мм.
Рис.9 Продухи и арматура
Если у вас будет печка, сделайте сразу фундамент под неё, выпустив концы арматуры наружу, потом можно будет долить фундамент сверху, связав арматуру старую и новую.
Рис.10 Фундамент печки
Зачем нужна отмостка
В Финляндии, Швеции, где температура воздуха зимой достаточно низкая, дома, построенные на мелкозаглубленной основе, давно уже не редкость. Так как причиной пучения грунтов является замерзание, строители однажды решили, что бороться следует не со следствием (пучением), а с самой причиной. На пучинистых грунтах они перестали углублять фундамент, а стали его утеплять. Причем чем севернее местность, тем больше толщина утеплителя.
Отмосткой называют полосу из водостойкого материала, проходящую по периметру строения и плотно прилегающую к его цоколю. Для стока воды ее делают с небольшим уклоном. Сегодня для утепления отмостки используют современные материалы: керамзит, пенопласт или пеноплекс.
Важно! Ширина отмостки должна быть равна глубине промерзания. Утепление отмостки
Утепление отмостки
Толщина слоя утеплителя зависит от типа почвы и конструкции здания. Его ширина зависит не только от глубины промерзания, но и от выноса крыши: она обязательно должна отходит от ее края на 20 см. При возведении небольшого жилого здания на мелкозаглубленном фундаменте для теплоизоляции подвала одновременно с отмосткой утепляется и сам цоколь.
Важно! Обязательно гидроизолируются и утепляются и боковые части фундамента. Размер траншеи под фундамент малого заглубления при этом должен быть увеличен на ширину теплоизоляции и подсыпки
При утеплении подошвы с помощью пенополистирольных плит площадь основания также увеличивается.
Особенности ленточного фундамента
Как сделать своими руками?
Чтобы возвести армированный ленточный фундамент мелкого заглубления, понадобится выполнить следующие действия:
- вычислить ширину фундамента, сечение арматуры;
- выполнить чертёж армирования;
- почистить от мусора и спланировать участок;
- вырыть траншеи;
- уложить дренажный слой;
- устроить подбетонку или постелить рубероид;
- выполнить монтаж опалубки;
- уложить и скрепить арматуру;
- вставить отрезки труб для коммуникаций и вентиляции;
- выполнить бетонирование ленты;
- обеспечить уход за бетоном в процессе его схватывания;
- снять опалубку с ленты;
- выполнить гидроизоляцию фундамента.
Затем останется сделать отмостку и облицевать фундамент водонепроницаемым материалом. Каждый этап возведения МЗЛФ имеет свои нюансы.
Необходимые расчеты
учитывают, что глубина его заложения равняется глубине промерзания, минус 25%.
При несоблюдении этого требования в результате вспучивании грунта есть опасность нарушения целостности сооружения.
Высота цоколя не должна превышать размера подземной части основания.
Для расчёта ширины конструкции необходимо вычислить соотношение весовой нагрузки (т/м) к расчетному сопротивлению грунта (т/м2), (основываясь на табличных данных СНиП 2.02.01-83). Толщину песчано-щебёночной платформы определяют по данным СНиП.
Подготовительные работы и разметка
Плодородный слой снимают и выполняют планировку площадки под строительство. В местах пересечений фундамента и по углам вбивают колья, натягивают верёвку.
Выкапывание траншеи и обустройство подушки
Траншею выкапывают на необходимую глубину. Выравнивают стенки и углы, если использовалась тяжёлая техника.
Планировать дно траншеи до фанатизма нет необходимости. Насыпают слой чистого крупного песка, без растительного мусора и глины. Трамбуют, проливая водой. Насыпают мелкий щебень и тоже трамбуют.
Устраивают верхний выравнивающий слой толщиной 50 мм. Платформу застилают геотекстилем, заливают подбетонку или укладывают сложенный вдвое и промазанные битумом рубероид.
О разновидностях подушки и особенностях устройства для ленточных оснований подробная статья здесь.
Сборка опалубки
Опалубку собирают из обрезных досок толщиной 25-40 мм. Щиты должны немного возвышаться над лентой. Обязательно делают ревизию щелей.
Строители практикуют укрытие опалубки полиэтиленовой плёнкой. Опалубку фиксируют на место с помощью наружных упоров и устанавливают внутренние распорки.
Полная информация о монтаже опалубки тут.

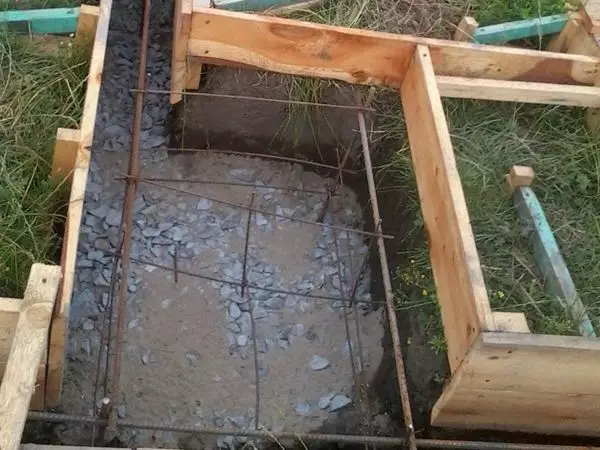

Армирование
Ленту укрепляют арматурным каркасом. Рабочими считаются горизонтальные стержни, принимающие внешние нагрузки. Вертикальные играют вспомогательную роль. Вязку каркаса производят путём скрутки стальной проволокой. Стержни будут обладать подвижностью и компенсируют возникающие нагрузки (при заливке бетонного раствора или землетрясении). Сварка таких нагрузок не выдержит.
Все детали армирования ленточных оснований здесь.
Заливка бетона
Желательно заказать доставку раствора или организовать его непрерывное изготовление на месте в нужном темпе.
Процесс заливки начинается с внутренних участков с плавным переходом на внешний периметр. Лить бетон в одну точку и ждать, пока он растечётся по ленте, нельзя. Наполняют опалубку сразу с различных точек, равномерно распределяя по длине.
Далее поверхность закрывают полиэтиленом от жарких солнечных лучей. Первые 3 дня ленту увлажняют через 4 часа, затем ещё неделю через 8 часов, чтобы растянуть во времени схватывания бетона. Это обеспечивает прочность монолита. Через 10 дней опалубку убирают. Через месяц стройку можно продолжить.
Снятие опалубки и гидроизоляция
Снятие опалубки не означает окончания работ по возведению МЗЛФ. Необходимо выполнить горизонтальную гидроизоляцию из двух слоёв рулонного кровельного материала и обмазать боковые поверхности фундамента битумом.
Можно использовать любые пропиточные и обмазочные материалы, которые препятствуют проникновению влаги. Надёжная гидроизоляция позволит уберечь дом от разрушения и развития плесени.
Пазухи с внешней и с внутренней сторон фундамента засыпают песком и организуют отмостку, которая защитит фундамент от дождя и талой воды. Если всё сделать правильно, по бетонной полосе вода будет уходить в сторону дренажного колодца.
Утепление цоколя и отмостки
Для утепления цоколя и отмостки используют пеноплекс, пенофол, жидкий пенополиуретан и т.п. Подойдёт любой утеплитель с влагонепроницаемыми свойствами, в зависимости от бюджета застройщика. Лента утепляется изнутри по всей поверхности, кроме горизонтальной.
Какой лучше, сравнение вариантов, плюсы и минусы
Существует четыре вида фундамента, которые люди используют для домов из газобетонных материалов:
- свайный,
- мелкозаглубленный ленточный,
- цельный бетонный или монолитный
- УШП.
Архитектура строения и тип почвы влияют на окончательный выбор фундамента. Часто бывает, что один подходит для определенного вида грунта, а другой категорически нет.
Свайные фундаменты для газобетона
Фундамент под газобетонный дом чаще строится для 1 этажа.
Плюсы свайного фундамента:
- Быстрота монтажа. Срок возведения свайного фундамента составляет в среднем 5-10 дней.
- Разрешается работать в любых подобных условиях. Даже если почва уже промерзла.
- Возможно устанавливать сваи на уклонах и холмах. При этом не нужно выравнивать местность.
- Очень дешевый вариант фундамента.
Среди недостатков выделяют:
- Бывает, тяжело рассчитать где нужно ставить сваи, чтобы создать правильную равномерную нагрузку.
- Если грунт рыхлый, то необходимо делать песчаную подсыпку под сваи. Она будет помогать удерживать фундамент в неподвижном состоянии.
- Из-за сильных морозов сваи начинают «играть», и их, под воздействием мороза, может приподнять.
- Предназначены исключительно под одноэтажные дома.
Свайные конструкции подразделяют на несколько типов:
- Винтовые. Материал вкручивается в грунт, как саморезы.
- Набивные. Сваи наполняются бетоном.
- Забивные. В подготовленные отверстия забивается продукция.
- Буронабивные. Их монтаж происходит с помощью специальной техники, которая, в прямом смысле, забивает столбы в грунт.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
МЗЛФ всегда располагается выше промерзания почвы. Очень хорошо совместим с глинистой почвой. Такой тип основания заслужил большую популярность среди строителей. Под воздействием изменения времен года, он равномерным образом то поднимает, то опускает строение.
Для начала копается траншея в ширину не менее 30 см. Вглубь нее насыпается щебень и делается песчаная подушка в 5-10 см, которую необходимо пролить холодной водой и утрамбовать. Далее укладывается арматура. Делается опалубка и заливается все бетонным раствором. После того, как фундамент под газоблок затвердел, проводится его гидроизоляция. Это не даст газобетонным блокам впитывать влагу через фундамент.
Плюсы МЗЛФ:
- Возможность использовать в местах большой промерзания почвы, а также с большим количеством грунтовых вод.
- Прочность и долговечность. Возведенное здание на данном типе фундамента будет служить долго.
- Его строительство в среднем составляет около 10 дней.
- Возможно возвести строение из газоблоков с жилой мансардой или даже в два этажа.
Низшая точка заложения данного фундаментного слоя зависит от климата и температурных изменений. Определяется она по требованиям СНиП:
- Если грунт промерзает меньше одного метра – 50 см.
- От 1 до 1.5 метров – 75 см.
- Свыше 1.5 метров – 100 см.
Плитный (монолитный) фундамент для газобетона
Монолитное основание применяется при множественных потоках грунтовых вод, а также на почвах, имеющих рассыпчатую структуру. На нем строятся тяжёлые конструкции, так как площадь опоры равняется габаритам здания. Вес дома будет размеренно давить на грунт. Толщина бетонной массы варьируется от 50 см до 1 м. Под монолитное основание заранее укладывается хорошо утрамбованная песчаная прослойка не менее 25 см.
Положительные стороны фундамента:
- Монолитные плиты выдерживают большой вес. Все здания из тяжелых материалов строятся на них.
- Допустимо использование на любых типах почвы.
- Монолит делается из связующей арматуры, что дает плитам прочность.
- Готовое основание будет играть роль чернового пола.
Среди минусов выделяют следующие:
- Подвальное помещение нужно продумывать заранее.
- Этот фундамент под газобетон стоит больших денег.
Утепленная шведская плита (УШП)
Это надежно утепленная монолитная плита. В нее заранее интегрированы все необходимые инженерные коммуникации. Ее строительство допускается на пучинистых грунтах и слабой почве. УШП — это готовая система коммуникаций с монолитным черновым полом.
Положительные стороны этих плит:
- Выдерживают большие весовые нагрузки и распределяют их по всей своей площади. Разрешается строить двухэтажные дома.
- Допускается производить монтаж на слабых почвах.
- Плиты утеплены со всех сторон пенополистиролом.
- Все провода электрики с элементами сантехники и канализацией надежно спрятаны и не раздражают глаза.
- Хорошая гидроизоляция, из-за чего стены дома не будут впитывать в себя влагу.
Из минусов – это цена утепленных панелей. УШП — это самый дорогой материал для фундамента дома из газобетона.
Устройство основания на пучинистом грунте
Устройство фундамента на пучинистых грунтах нежелательно потому, что сила пучения может быть большой, она легко поднимает целые здания
Именно поэтому так важно правильно выбрать тип фундамента, а при его строительстве соблюдать ряд мер, позволяющих снизить такое негативное явление
Одним из вариантов является замена пучинистого грунта до точки промерзания на песок. Такой метод самый надежный, но вот стоимость его высока, это не всегда целесообразно. Другим вариантом является использование фундаментов, которые залегают на глубину ниже точки промерзания. Это столбчатые и свайные конструкции. На них силы пучения не распространяются, но вот сооружение таких оснований может быть делом весьма затратным, то есть не совсем выгодным.
Третий вариант – это мелкозаглубленный фундамент, который наряду с высокой прочностью обеспечивает и устойчивость дома. Он успешно противостоит пучению, не дает сильных и опасных усадок. Чаще всего это ленточный мелкозаглубленный фундамент, который выполняется из монолитного железобетона.
Схема видов ленточного фундамента.
Подобный мелкозаглубленный фундамент ставится на песчаное основание, которое покрывается слоем гидроизоляции, стенки траншеи надежно защищаются при помощи специальных материалов. Рекомендуется в бетонный раствор при замешивании добавлять гидрофобизирующие добавки, которые увеличивают устойчивость материала. После сооружения основания необходимо побеспокоиться о создании дренажной системы, эффективно отводящей излишки влаги от конструкции. Для постройки основания кроме самого бетона следует выполнить армирование ленты из металлических прутьев с диаметров от 12 мм, при этом количество их будет немного больше, чем для обычного ленточного основания.
