Столбчатый фундамент из блоков своими руками 20*20*40: Пошаговая инструкция + Фото и Видео

Этапы возведения столбчатого фундамента из блоков 20х20х40

Начало возведения собственного современного жилья своими руками должно быть подкреплено надежной теоретической базой, которую вы можете найти в нашем руководстве. Прочитав его внимательно, вы сможете оценить собственные силы и профессиональные навыки, получить интересную новую информацию. Возведение состоит из нескольких этапов:

• расчет и планирование объема используемых материалов;
• разбивка плана фундамента;
• гидроизоляционные работы и опалубка;
• установка арматурной основы и наполнение опалубочной формы бетоном;
• создание ростверка и забирки.

При планировании столбчатого фундамента с ростверками, стоит просчитать все материалы, которые будут необходимы для его создания — количество металло-арматуры, объем раствора и формат опалубки. Расчет и планирование размеров затрат на необходимые материалы. На этом моменте вручную или при помощи современных компьютерных технологий рисуют план. Последний вариант более предпочтителен, так как он точен и выверен в размерах. На проектном чертеже точно указываются все без исключения точки, где будет производиться установка каждого столба. Это документ является основой для расчета потребности в материалах на основе элементарных математических действий.

Разбивка плана фундамента

Этот этап характерен точной разметкой от забора двух наиболее отдаленных точек, которые станут ориентирами габаритов будущего дома. Проверяются геометрия диагоналей, производится определение основания под перегородки и наметка места для вспомогательных столбов. Разбивание ямы под столбчатый фундамент из блоков 20х20х40, асбестовой трубы, бетонного монолита, очень быстро производится посредством мото бура. Это недорого стоит – мото бур можно брать в аренду у строительных организаций и фирм.

Схема столбчатого основания

Гидроизоляционные работы и опалубка

Гидроизоляция фундамента – залог надежности и длительной эксплуатации. В каждую выкопанную ямку опускают скрутки из куска рубероида, фрагменты толстого полиэтилена. Край прижимают, чтобы при наливании раствора изоляция не опустилась, но, когда это столбчатый фундамент из блоков 20х20х40 для коттеджа типа «каркас», гидроизоляция производится при помощи рубероидов, ПЭ полотна производят по окончании выкладки столбов. При соблюдении технологии столбчики должны быть подняты на высоту от 500 до 800 мм, для этого из вспомогательных материалов делают опалубку, которую впоследствии заливают.

Схема установки щитов опалубки

Установка арматурного каркаса и заливка опалубки бетоном

Параллельно с изготовлением столбов из железобетона, бетона, асбестовых или цементных труб, согласно технологии требуется их укрепление — армирование. Пару или несколько пар отрезков арматуры диаметром от восьми до двенадцати миллиметров, соединенных надежными перемычками из стальной проволоки диаметром до восьми мм. Конструкция помещается внутрь предварительно вырытой ямы. Затем, слоями по 200-300 мм осуществляется заливка бетоном, после чего его трамбуют. Вверху поверхности столбов обязательно устанавливают шпильки размером до 40-50 см. Это будущее крепление основания каркаса будущего дома.

Схема армирования столбчатого фундамента

Создание ростверка и забирки

Надежный ростверк значительно повышает показатели устойчивости столбчатого фундамента из блоков и равномерность распределения нагрузки между столбами. Это конструкция из железобетона, производится путем создания опалубки, укладывания каркаса из стальной арматуры и заливки бетоном, готовый элемент имеет размер 25,0см х 25,0 см. Забирка становится последним шагом в строительстве фундамента, она является стеной из различных материалов, которая нивелирует расстояние между уровнем земли и ростверком. Она делается просто — сначала выкапывается траншея небольшой глубины до тридцати сантиметров и шириныв10-20 см, куда заливается бетон и после его остывания переходят к последующим этапам строительства.

Схема растверка

Благодаря точному следованию нашим советам, вы сможете самостоятельно создать столбчатый фундамент из блоков 20х20х40 – надежную и добротную основу вашего жилища. Главное – следовать нескольким простым правилам, которые стары, как мир. Это не экономить на материалах, приобретая дешевые и некачественные и не торопиться, придерживаясь всех временных режимов и стандартов.

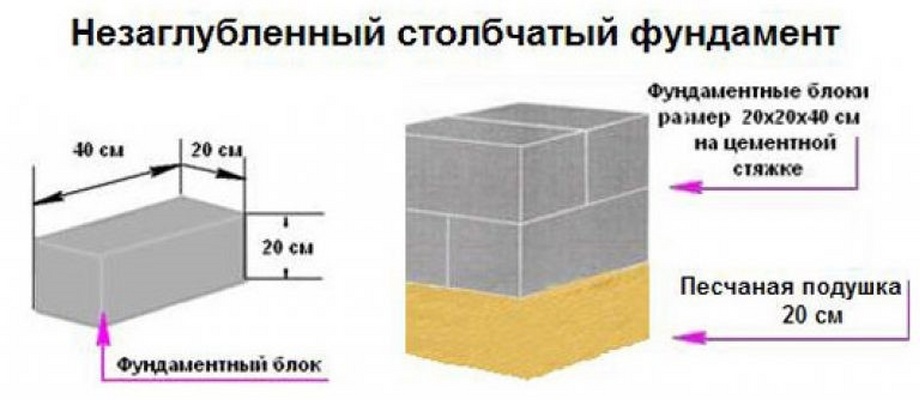

Фундаментные блоки 20х20х40

Заливка фундамента – трудоемкое и затратное дело. К тому же срок постройки растягивается до 1-2 месяцев, что не всегда удобно. Для того чтобы сократить материальные и финансовые расходы на возведение основы здания, используются стандартные бетонные блоки 20х20х40 для фундамента.

Характеристики блоков

Готовые бетонные смеси весьма капризны, сложны в хранении и транспортировке. С 80-х годов прошлого века запустили в производства своеобразный аналог кирпича – блоки из бетона, которые позволяют сооружать вертикальные ограждающие конструкции здания секциями. Такой подход значительно ускоряет и удешевляет строительные работы. В процессе исследований был выбран стандарт. Оптимальным материалом для фундамента являются бетонные блоки размером 20х20х40.

Согласно ГОСТ 6133-84 бетонные изделия характеризуются:

1. Номинальные размеры – 39х19х18,8 см. Чтобы облегчить запоминание габаритов и ускорить расчеты, продавцы ввели термин «фундаментные блоки 20х20х40», что не совсем верно. Получается, что в 1 кубе 63 шт, хотя на деле – 72 шт.

2. Вес 1 изделия – 30-35 кг.

3. Типы: полнотелые и пустотелые. Первые требуются исключительно под фундамент для дома из бетонных блоков 20х20х40, а также для возведения цокольных этажей, обустройства подвальных помещений. Некоторые производители предлагают готовые изделия с вырезами под коммуникации. Пустотные изделия используются исключительно для постройки стен, перегородок, перемычек.

4. Марка (средняя прочность на сжатие) готового стройматериала определяется в диапазоне от М25 (очень легкие) до М500 (тяжелые). Указанная маркировка соответствует классу используемого в производстве бетона: В7,5-В40.

5. Обязательный параметр – плотность материала. Для полнотелых изделий средний уровень не должен быть более 2 200 кг/м3, для пустотных 1 650 кг/м3.

Основная сфера применения искусственного камня – основа под легкие здания, открытые строения. Это могут быть пристройки, гаражи, подсобные помещения, веранды и так далее. Под дачные дома и времянки на пучинистых грунтах рекомендуется использовать бетонные блоки 20х20х40 в качестве цокольной части монолитного фундамента с армированием. Дополнительное утепление, как правило, не требуется, однако материал обладает некоторой гигроскопичностью. Поэтому готовую конструкцию обязательно надо обрабатывать гидроизолирующими мастиками.

Из чего изготавливают блоки

Во время введения в производство блочного искусственного камня, их классифицировали по основному вяжущему:

• СКЦ (цемент);
• СКИ (известковые компоненты);
• СКШ (шлак). Сейчас эта разновидность известна как шлако- или пеплоблок;
• СКГ (гипс).

Сейчас полнотелые блоки, используемые для возведения фундамента, изготавливаются из стандартного товарного бетона марок не ниже М300. В составе -цемент, песок, вода. В качестве упрочняющего наполнителя предпочтителен гранитный гравий или щебень средней фракции, так как именно эти материалы обеспечивают требуемую деформационную устойчивость конструкции. Исходные компоненты смешиваются в определенной пропорции, проходят виброустановку для удаления пузырьков воздуха и уплотнения массы, пропариватель и сушку.

Специалисты не рекомендуют использовать для фундаментных работ керамзитобетон, пенобетон и другие аналоги, так как их качественные характеристики гораздо хуже обычного бетонного изделия.

Устройство фундамента из блоков 20х20х40 напоминает возведение обычных стен, но проходит по традиционному алгоритму:

• Вырыть траншею со скошенными стенками.
• Сформировать «подушку» из песка и щебня слоем до 15 см, утрамбовать.
• Залить «подошву» фундамента бетонным раствором толщиной до 5 см. Очень часто этим этапом пренебрегают.
• Провести разметку и выложить ряды блоков, скрепляемых раствором. В некоторых случаях поверх последнего ряда заливается армирующий пояс.
• Гидроизоляция и обратная засыпка. Желательно сооружение отмостков.

Достоинства ФБС

1. Фундамент монтируется очень быстро. Этому способствуют:

• их габариты. Для сравнения – на возведение столбчатого кирпичного фундамента своими силами (при всех равных параметрах) потребуется и трудозатрат, и времени намного больше;
• упрощенная технология. Во-первых, не придется собирать и устанавливать опалубку, предварительно составляя ее чертеж и производя расчеты. Во-вторых, сделать качественную кирпичную кладку своими руками сможет не каждый, а поставить и выровнять блоки (с учетом, что их вес всего лишь 32 кг) – не проблема даже для малоопытного человека;
• независимость от внешних условий. Блоки для фундамента можно устанавливать даже при дожде и минусовой температуре. Если сравнить с тем, что потребуется сделать при заливке ленты (уплотнение раствора, искусственный подогрев), а потом еще ожидать, когда он отвердеет, то преимущества изделий 20х20х40 более чем очевидны.

2. Фундамент из бетонных блоков характеризуется повышенной прочностью и долговечностью.

3. Правильность геометрии изделий облегчает дальнейшую отделку основания (гидроизоляция, утепление).

4. Экономическая выгода от применения блоков для строительства фундамента. И это понятно, если учесть простую технологию монтажа, размеры и приемлемую стоимость образцов (от 42 до 98 руб/шт).

Инструкция по шагам

Далее – лишь описание особенностей технологии, так как перечень мероприятий тот же, что и при возведении любого другого основания (по типу, схеме, материалам). К тому же невозможно дать определенную инструкцию, не зная всех нюансов строительства в конкретном месте (к примеру, нагрузку, уровень промерзания).

Наиболее популярными вариантами основы небольших строений при возведении своими силами являются ленточный и столбчатый. В главном процесс их монтажа одинаков, разница лишь в отдельных нюансах.

Во-первых, плотность – не менее 1500 кг/м3. Во-вторых, модификация изделий 20х20х40. ФБП (пустотные) стоят дешевле, но и нагрузку «держат» меньшую. Если предполагается сложная прокладка коммуникаций, то лучше возводить фундамент из блоков ФБВ. В таких камнях уже есть специальные прорези. Если использовать элементы 20х20х40 категории ФБС, то только для легких строений (к примеру, небольшая баня, бытовка) и обязательно со встроенным армирующим каркасом.

1. Подготовка площадки и земляные работы.

После зачистки сегмента территории производится ее разметка любым удобным способом по чертежу (плану строения). При определении размеров траншеи или ям (для столбчатого фундамента) необходимо учесть, что придется делать защитные покрытия (тепло- и гидроизоляции). Насколько это будет удобно?

2. «Подушка».

Особенность в том, что дно ямы или траншеи должно быть идеально выровнено. Образцы 20х20х40 отличаются строгой геометрией. И если при загрузке бетона в опалубку качество выравнивания основания роли не играет, то при возведении блочной конструкции – фактор немаловажный.

Независимо от характеристик грунта, лучше поверху сделать стяжку (порядка 30 мм). Она придаст прочности «подушке» и дополнительно подровняет ее верхний срез. Рассчитывать на то, что блоки при монтаже фундамента можно приподнять с помощью раствора, не совсем правильно. Чем толще его слой, тем выше теплопотери из-за «мостиков холода». Для строений с цокольным (техническим) этажом – более чем актуально.

3. Отсечная гидроизоляция.

Любой искусственный камень впитывает влагу. Независимо от того, монтируется столбчатый фундамент или ленточный, такой защитный слой для основания делается обязательно.

4. Особенности монтажа блоков.

Их скрепление производится раствором.

Столбчатое основание.

На какую глубину делать опоры фундамента, решается на месте работ. А вот расположение элементов имеет значение. Особенность их размеров (20х20х40) в том, что ширина составляет ½ от длины. Поэтому в каждом следующем ряду, без нарушения геометрии столбов, схема укладки меняется на 90°. Это необходимо для предотвращения образования одного сплошного вертикального стыка между блоками.

Ленточное.

Соблюдается принцип кладки кирпича. В каждом вышележащем уровне строительные элементы смещаются на ½ относительно предыдущего. Причина – та же.

Технология установки

Примерная пошаговая инструкция по производству фундаментных работ:

1. После подготовки и разметки потребуется сделать ямы глубиной до 40 см для мелкозаглубленного фундамента. Ямы под столбы для глубокого фундамента должны быть глубиной 1,5—2 метра, так как наиболее распространенный уровень промерзания земли составляет 1 м. Использование блоков для возведения такого основания не совсем рационально, так как необходимо выкапывать очень глубокие ямы, что трудоемко.
2. Площадь ямы должна быть ненамного больше размера сечения столба (обычно яма квадратная со стороной 40 см).
3. Вокруг фундамента устраивается дренажная система.

4. Все ямы под столбы должны быть одинаковой глубины. Проверка делается нивелиром.

5. Из смеси песка и гравия или одного песка делается подушка под столбы.
6. Подушка уплотняется при помощи трамбовки из бревна. Можно уплотнить песчаную подушку, залив в яму много воды.
7. Нижний слой из двух блоков кладется на подушку из песка и гравия или на специальный выравнивающий слой специального кладочного раствора, состоящего из цемента и песка (на 3 части песка берется 1 часть цемента М400-500 и добавляется вода, чтобы консистенция раствора была пластичной и густой).
8. Толщина слоя раствора между блоками — примерно 1 см.
9. На ряд блоков наносится песчано-цементный раствор, а на него, перпендикулярно нижнему ряду, выкладывается следующий ряд блоков.
10. Верхняя отметка у всех столбов фундамента должна быть одинаковой. Иногда необходимо выравнивание слоем из песчано-цементного раствора или даже с помощью полнотелого красного кирпича.

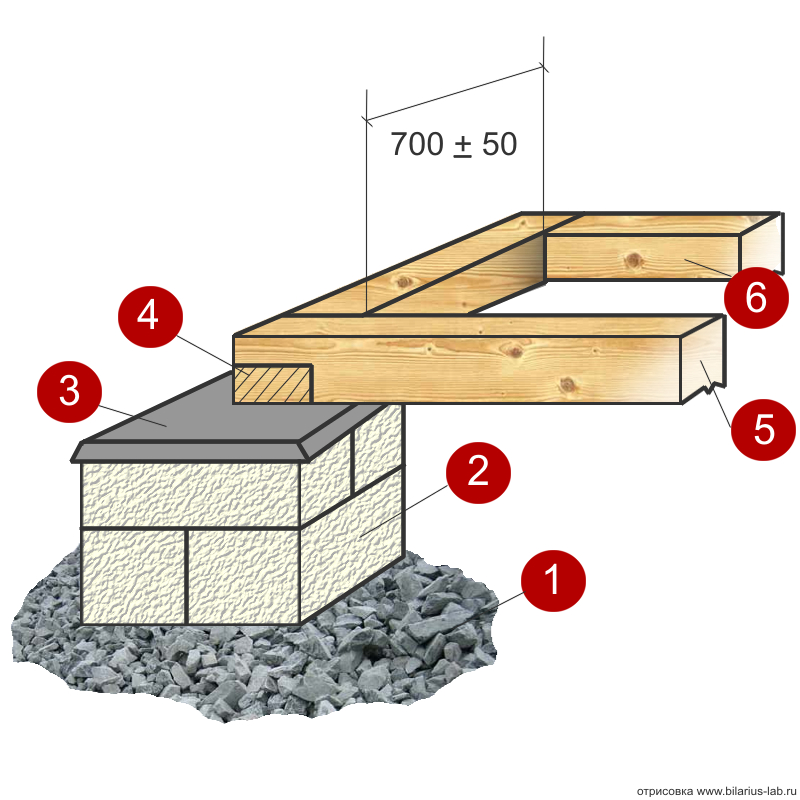

11. Для крепления и деревянной обвязки в шов между блоками верхнего ряда можно вставить анкерный болт.

Для предотвращения разрушения фундамента по причине проникновения влаги и ее замерзания обязательно делается гидроизоляция столбов. Предупредить попадание воды (гидроизолировать фундамент) можно несколькими способами:

1. Обмазка. Расплавленный битум необходимо нанести кистью на блоки. Для обмазки используются эпоксидные, битумные, полимерные мастики.

2. Напыление полиуретана. Самый недешевый метод гидроизоляции — пластиковая, жидкой консистенции масса напыляется на столбы.
3. Оштукатуривание. Самый трудоемкий из всех методов. В качестве гидроизоляционного слоя используются специальные штукатурные смеси, содержащие пластифицирующие добавки.
4. Оклейка. На полимерный клей внахлест кладется пленка со стеклоизолом и мембранами. До и после оклейки производится обмазка мастикой (битумной, полимерной, эпоксидной). При многослойной оклейке между слоями кладется сетка, используемая при оштукатуривании. Оклейку нужно начинать снизу, при этом горизонтальный нахлест должен быть как минимум 30 см, вертикальный —от 10 см. Слои при оклейке могут располагаться только вертикально.

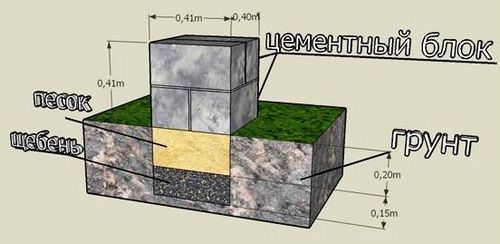

Столбы фундамента ставятся на специальную подушку (исключение грунт из песка). Этапы изготовления подушки:

1. На застеленное геотекстилем дно ямы засыпается песок слоем толщиной от 20 см. Песок утрамбовывается.
2. На песок насыпается щебень слоем примерно 20 см.

Столбы фундамента будут установлены надежнее, если их ставить на подошву, представляющую собой небольшое расширенное пространство из железобетона. Сначала строится специальная опалубка, на которую ставится каркас из арматуры и покрывается бетоном.

Правила сооружения подошвы:

• размер подошвы должен быть в 2 раза больше сечения столба;
• обязательна гидроизоляция из железобетона;
• заложенная подбетонка не даст острым краям щебня повредить гидроизоляцию и служит в качестве слоя, выравнивающего поверхность подушки.

Подбетонка— это стяжка толщиной 5-7 см, состоящая из песчано-цементного раствора. Если нужно, то в щебне делаются дренажные отводы.

После возведения основы под столбы, строится сам фундамент. Чтобы связать столб и подошву, применяется арматура — из подошвы выпускается несколько прутьев.

Качественно соединить ростверк со столбами фундамента поможет устройство в верхних рядах кладки блоков закладных из арматуры. Боковые грани столба гидроизолируются на последнем ряду кладки блоков путем заворачивания гидроизоляции на поверхность и закрепления битумной мастикой в 2—3 слоя.

Существует несколько видов ростверка:

• монолитный — заливается по оголовкам столбов;
• сборный — крепится к столбам фундамента механически.

Для предотвращения контакта ростверка с грунтом, между ними необходим зазор, который делается двумя способами:

1. Под основание ростверка помещается слой пенопласта.
2. На дно опалубки насыпается семисантиметровый слой песка, который удаляется после демонтажа.

Благодаря зазору между грунтом и ростверком уменьшается неблагоприятное воздействие на фундамент промерзания почвы.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Видео описание

Подробнее о столбчатом фундаменте как технологии — в этом видео:

Расчёт столбчатого фундамента

Расчёт столбчатого фундамента на блоках 20×20×40 на грунте осуществляется в нескольких направлениях. Для начала необходимо определиться с параметрами сечения столбов и их количеством. Зависит это от предполагаемой общей нагрузки, которая состоит из следующих факторов:

1. Общий вес всех конструкций будущего строения, учитывая и нагрузку, оказываемую будущей мебелью и количеством проживаемых людей.
2. Сезонные нагрузки, оказываемые ветром, количеством выпадающего снега и прочие.

Расчет фундамента Источник proekt-sam.ru После того как определено количество столбов, необходимо продумать, как правильно их разместить. Продумываются все важные места:

1. Обязательная установка в углах строения.
2. Монтаж в местах соединения стен.
3. Если длина здания большая, то шаг расположения столбов не должен превышать 2 м.
4. В случае обустройства монолитного ростверка столбы можно расположить на расстоянии 3 м.

На следующем этапе уделяют внимание выбору типа ростверка. Часто используют конструкции наземного или мелкозаглублённого вида. Устройство висячего ростверка влечёт за собой ряд дополнительных хлопот: возведение опалубки и использование большого количества арматуры

Устройство висячего ростверка влечёт за собой ряд дополнительных хлопот: возведение опалубки и использование большого количества арматуры.

Как утеплить столбчатый фундамент дома — видео, инструкция

Предисловие. Нужно ли утеплять столбчатый фундамент дома? Однозначно скажем, что нужно. Правильное утепление столбового фундамента своими руками поможет сберечь тепло, а значит деньги на отопление дома. Рассмотрим в статье схемы для самостоятельного утепления, материалы для утепления столбового фундамента, а также покажем видео, как утеплить столбчатый фундамент своими руками.

Столбчатый фундамент состоит из столбов дерева, бетона, кирпичаили бута. Столбы размещают ниже глубины промерзания грунта. Столбы идут по всему периметру здания через 1,5 – 2,5 м. Их обязательно ставят в углах и местах пересечения внутренних стен. Столбы возвышаются обычно из земли на 0,25-1 м. По верхним торцам, для жесткости конструкции заливают армированный ленточный фундамент или ставят обвязочные балки.

Разновидности устройства столбчатых фундаментов

Если столбчатый фундамент изготовлен из бута или бетона, то после распалубки наружную поверхность столбов самостоятельно гидроизолируют битумом в два слоя с рубероидной прокладкой. Вместо битума лучше использовать проникающую гидроизоляцию, например, пенетрон. Также необходимо обработать и ленточный фундамент или ростверк (обвязочные балки) от повышенной влажности грунта.

Чем утеплить столбчатый фундамент дома

Утепление столбчатого фундамента чаще делают, используя экструдированный пенополистирол (торговая марка – Пеноплекс). Также при утеплении напыляют вспенивающийся пенополиуретан. Чтобы правильно выбрать утеплитель для столбового фундамента необходимо вкратце рассмотреть основные виды утеплителей, их технические и теплоизоляционные характеристики.

Материалы для утепления фундаментов

Пенопласт больше подходит для внутреннего утепления столбового фундамента, но многие из-за невысокой стоимости материала используют его при наружной теплоизоляции фундаментов. Но лучше пенопласт заменить на утеплители, которые имеют более высокую прочность и не боятся повышенной влажности от грунта.

Керамзит также является недорогим утеплителем столбового фундамента, его застройщики используют следующим методом: с внутренней стороны столбчатого фундамента делают опалубку из досок и засыпают ее керамзитом на 30-40 см.

Минеральная вата, как и пенопласт, используется для утепления столбчатого фундамента изнутри, минвата поставляется в рулонах и плитах. Она обладает высокой водопоглощаемостью и сжимаемостью. Поэтому при ее использовании утеплитель следует тщательно защитить от влаги пароизоляцией.

Пеноплекс

Схема утепления столбчатого фундамента

Теплоизоляция столбчатого фундамента пенопластом или другим утеплителем делается сразу по окончании гидроизоляции с захватом ростверка и части стены дома на 25 – 40 см. При утеплении фундамента снаружи, его штукатурят цементно-песчаным раствором или смесями, эту процедуру можно выполнить своими руками, так как это не требует особой сноровки и большого опыта в строительстве.

Схема утепления столбчатого фундамента своими руками

Столбы столбчатого фундамента обшивают брусками или досками на полную глубину. Необходимо сделать не несущий цоколь схема утепления походит на утепление свойно винтового фундамента минватой, поскольку их конструкция во многом схожа. На засыпке стелят утеплитель (пенополистирол, устойчивый к влажности и механическим повреждениям) шириной около 400 – 500 мм, чтобы закрыть холод идущий от земли.

Если между столбами не будет цоколя, то полностью утепляют только ростверк снизу. Такую систему смонтировать самостоятельно тяжело, поэтому проще сделать утепленный трехслойный пол из минеральной ваты на первом этаже с толстой теплоизоляционной прослойкой, подобной способ применяется строителями и при утеплении подвала дома или выгребной ямы своими руками.

Как утеплить столбчатый фундамент дома

Как утеплить столбовой фундамент

Чтобы утеплить столбчатый фундамент пенополистиролом, листы крепят дюбелями с грибком или наклеивают при помощи клеевых составов на цоколь. Пеноплекс морозоустойчив, влагостоек, с высокой механической прочностью, экологичен, сохраняет свои свойства во влажном грунте и гарантирует утепление фундамента на долгие годы

Швы пеноплекса заделывают пеной или используют листы с кромкой. Снаружи пенополистирол защищают от солнечного ультрафиолета цементной штукатуркой или панелями ПВХ. Чтобы влага и вода не поднималась из земли, цоколь и грунт под домом закрывают слоем гидроизоляции. Далее мы покажем видео,

как утеплить столбчатый фундамент пеноплексом своими руками.

Этапы строительства

Столбчатые фундаменты из блоков 200х200х400 мм возводятся в несколько этапов.

Этап 1 – подготовка площадки

На данном этапе площадку разравнивают, освобождают от мусора. Верхний слой почвы снимается на толщину 250-300 мм.

Затем приступают к разметке постройки:

• забивают колья по углам строения и в местах пересечения стен;
• по установленным колышкам натягивают бечевку или шнур;
• размечают места установки опор, учитывая, что расстояние между ними (шаг) не должно превышать 2-3 метра. Чаще их устанавливать нецелесообразно с точки зрения экономичности, реже – опасно: превышение максимально допустимого шага может привести к деформациям здания;
• роются углубления под столбы. Глубина ям колеблется в пределах 150-300 мм в зависимости от степени неровности площадки. Соответственно, и количество рядов блоков в отдельно стоящих опорах будет разным: например, при больших уклонах участка одни столбы могут состоять из пяти блоков, установленных друг на друга, другие – из двух.

Этап 2 – подготовка основания под установку блоков

На дне вырытых ям устраивается подушка из песка, пролитого водой и плотно утрамбованного. Очень часто вместо этого строители укладывают тротуарную плитку размером 40х40 или 50х50 см.

Делать так не рекомендуется, так как тротуарная плитка рассчитана более низкие нагрузки. Под воздействием веса здания она разрушается и лишает опору надежного основания.

При строительстве опорно — столбчатого фундамента из бетонных блоков ямы под опоры надо делать достаточно просторными, чтобы после укладки была возможность произвести гидроизоляцию столбика и его оштукатуривание.

Данная рекомендация особенно важна при глубине заложения более метра. При строительстве мелкозаглубленного столбчатого фундамента из блоков глубина скважины составляет всего 150-300 мм, поэтому и ширины 500 х 500 мм ее будет достаточно.

  Как сделать столбчатый фундамент с ростверком

Этап 3 – возведение столбов

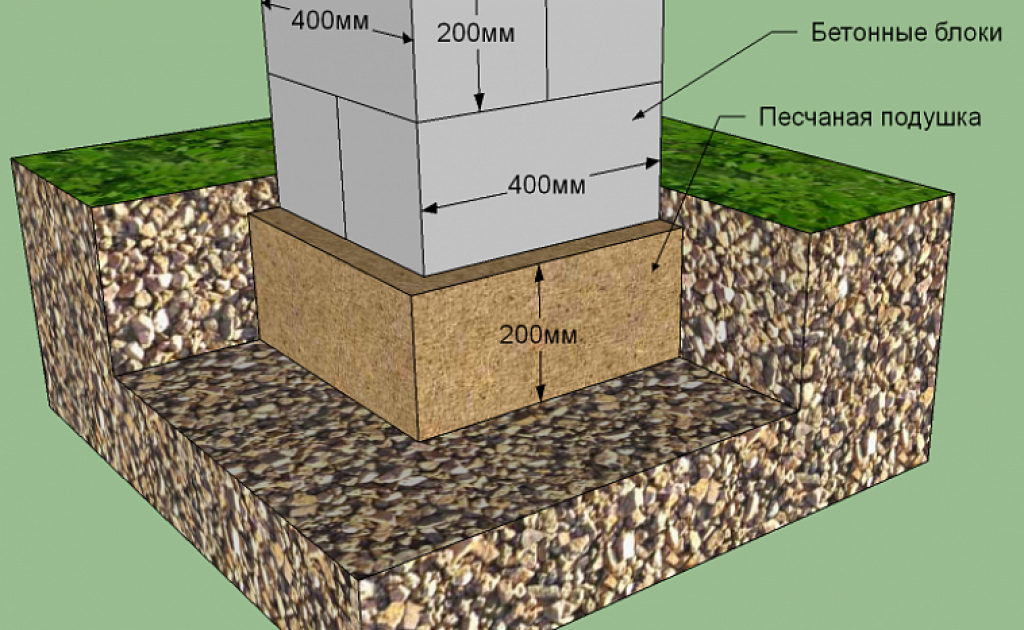

Опора строится следующим образом:

• на подушку укладываются два фундаментных блока;
• на поверхность первого ряда наносится раствор (он должен иметь большую вязкость);
• на раствор с разворотом направления укладки на 90 градусов укладывается следующий ряд блоков.

Операция повторяется до тех пор, пока не будет достигнута необходимая высота столба. В процессе кладки надо постоянно контролировать опору на предмет вертикальности при помощи строительного уровня (или отвеса). Все столбики должны быть выведены на одну высоту.

Хотите сделать себе электрический теплый пол в бане?

Информация для тех, кого интересует технология укладки теплого водяного пола.

Этап 4 – гидроизоляция опор

Для усиления прочностных характеристик столбов стыки между блоками промазываются растворов. Поверхность опоры оштукатуривается. Как только раствор застынет, конструкция обмазывается мастикой или обвязывается гидроизолирующим материалом (пленкой, мембраной и пр.).

По окончании работ выполняется обратная засыпка скважин грунтом с его послойной трамбовкой.

Столбчатый фундамент из блоков фбс плохо переносит горизонтально подвижные грунты. Но и на таких неблагополучных участках можно его применять: надо просто знать, как укреплять столбчатый фундамент из блоков в этом случае.

Существует простое, проверенное решение – опоры связывают между собой ростверком. Его роль может играть деревянный брус или армированный бетонный пояс.

Видео об устройстве столбчатого фундамента из блоков.

Заключение

Прочность и стойкость фундамента на блоках в значительной мере зависит от правильного соединения обвязочного бруса и блочных опор, поэтому зачастую, кроме бруса, на блоки устанавливают дополнительные угловые подкосы и распорки из уголка или деревянной рейки. Самым неблагоприятным фактором является слабость обвязочной балки, при ее сильном вертикальном прогибе возникает опрокидывающий момент, который может расколоть опору.

• Подушка для столбчатого фундамента
• Опорно-столбчатый фундамент
• Несъемная опалубка «Velox»
• Мелкозаглубленный столбчатый фундамент своими руками

Этап возведения основания любого строения считается самым дорогостоящим – затраты на него могут составлять порядка 35-40 % от общей сметы. Практически все частные застройщики при выборе типа конструкции, технологии и материалов ориентируются на возможность снижения сроков ведения работ и выполнения максимального количества операций своими руками, чтобы сэкономить на оплате труда наемных рабочих и аренде спец/техники. В этом плане интерес представляют фундаментные блоки с линейными размерами 20х20х40. Что это за продукция, каковы специфика и порядок ее использования – на эти и другие вопросы даст ответы предлагаемая статья.

1. Особенности применения
2. Преимущества блоков
3. Пошаговая инструкция строительства из ФБС

Особенности ФБС

Блоки 20х20х40 – название обобщенное. Существует несколько модификаций таких образцов. Разница – в исполнении (цельные или пустотелые) и компонентах, из которых готовился раствор. В продаже есть изделия из пено- и керамзитобетона. Как правило, они чаще всего приобретаются для возведения стен (внутренних и наружных) при малоэтажном строительстве

Но с учетом пористости и недостаточной прочности материала в качестве фундаментных блоков использовать такие «кирпичи» следует крайне осторожно, хотя продавцы утверждают обратное

В отдельных случаях искусственные камни из легких бетонов могут применяться для обустройства основания, но такая работа требует тщательных расчетов (если речь не идет, к примеру, об ограждении). Сделать их самому, разобраться с оптимальной схемой монтажа фундамента из блоков такого типа вряд ли получится. Даже подробная инструкция не поможет, так как придется учесть множество факторов – характеристики почвы, нагрузку, особенности климата, конфигурацию грунтовых вод и тому подобное.

Если монтируется фундамент для каркасного дома (ленточный), иногда используются элементы 20х20х40 из керамзитобетона. Они дополнительно утепляют подвальное помещение, и в этом есть смысл. Однако возводить здание более чем в 2 этажа в данном случае не следует, тем более из тяжелых материалов.

С точки зрения универсальности оптимальный вариант – бетонные блоки 20х20х40 (подразумевается искусственный камень из песка, цемента и твердого наполнителя – гравия или щебня). Они способны выдержать большую нагрузку и чаще всего используются в индивидуальном строительстве при сооружении основания.
