Металлические распашные ворота: виды конструкций

Ворота въездные распашные. Распашные ворота

Для обеспечения контроля доступа и защиты частных и промышленных территорий устанавливаются автоматические распашные ворота. Створки таких конструкций открываются внутрь или наружу, поэтому перед въездом должно быть достаточно свободного пространства.

Производство ограждений осуществляется с применением легкого алюминиевого профиля, который составляет раму изделия, и сэндвич-панелей, служащих внутренним заполнением полотна. Для удобства открывания и закрывания распашные ворота дополняются автоматикой с электрическим приводом, что позволяет управлять с пульта.

Виды распашных ворот под ключ

Из профлиста

Профилированный лист является одним из самых популярных материалов в производстве распашных ворот. Важными преимуществами профлиста является износостойкость, небольшой вес, доступная цена. Разнообразие декора створок достигается окрашиванием, применением гофра различной глубины.

Виды калиток

Калитка и ворота из профилированного настила

Такой листовой материал выполнен из стального оцинкованного листа, который прокатывают холодным методом. После этого на специализированном оборудовании профиль делают гофрированным. Изделие получается высокопрочным, имеет большую цветовую гамму, а ещё обладает большим эксплуатационным сроком.  Внешнее покрытие профилированного листа – полимер. Он отвечает за выполнение сразу нескольких функций:

• Защита от негативного воздействия внешних факторов.
• Защита от коррозии.
• Придает профилированным листам красивый внешний вид.

Можно приобрести профлисты с односторонним или же двусторонними покрытием из полимера. Декоративный защитный слой, нанесенный с внутренней и лицевой стороны, повышает устойчивость материала к температурным перепадам, атмосферным осадкам, высокой влажности, а ещё улучшает внешний вид и ворот с калиткой.

Великолепные эксплуатационные свойства и многообразие внешнего вида сделали этот материал очень популярным при изготовлении входных и въездных групп. Преимущества в пользу выбора профлиста — малый вес, простота раскроя и скорость сборки готовой конструкции.

Установку производят в несколько этапов:

1. Подготавливают опорные столбы.
2. Варят каркас из металлических уголков.
3. Крепят профилированный лист на раму.
4. воротные створки, а также калитку на петли.
5. Делают въездную группу из штакетника.

К слову, со штакетником работает та же технология, что и в процессе создания профлиста. Основой материала является лист стали с оцинковкой и полимерным покрытием. Металлический штакетник – великолепная альтернатива классическому штакетнику из дерева. К преимуществам отнесем следующие свойства:

• Многообразие выбора текстур и цветов, что сильно расширяет дизайнерские возможности в процессе оформления территории или участка.
• Эксплуатационный срок выше в 3 раза по сравнению с штакетником из древесины.
• Для создания и установки распашной конструкции со встроенной калиткой не требуется заливка фундамента, так как вес конструкции будет в 2 рада меньше, чем в случае деревянного наполнения.

Ворота из металлического штакетника с калиткой стали хорошим решением для обустройства входной группы на приусадебных участках, дачах, торговых центрах, офисов, а также всевозможных производств.

Ворота и калитка из сетки-рабицы

Такие ворота с калиткой являются самым приемлемым вариантом, а ещё он весьма бюджетный в сравнении с другими материалами. Эта конструкция идеально подойдёт для дачного участках, складских и производственных объектов, а также строительной площадки.

Преимущества металлических ворот из сетки-рабицы:

• Доступная цена.
• Простота и высокая скорость установки, возможность произвести монтаж за день.
• Малый вес, а потому не потребуется обустраивать основание и мощные столбы опоры.

Распашные дачные ворота, сделанные из рабицы, имеют ещё одно преимущество. Так как полотно материала решетчатое, через него отлично проникает свет, что точно оценят садоводы. Растения можно высадить прямо под забором, что даст возможность рационально использовать столь ценные квадратные метры.

Распашные кованые ворота + калитка

Такой вариант входной и въездной группа является самым стильным и вместе с тем статусным предметом дизайна ландшафта, а ещё точно станет оригинальной частью экстерьера.

Кованые декоративные элементы и композиции способны придать любой конструкции необыкновенный внешней вид. Их ставят на оградах вокруг коттеджей, загородных домов, а также солидных офисов.

Также ворота с элементами ковки часто установлены на въезде в элитные поселки и дома Москвы. Интересно, что ковку делают холодным и горячим методом. Специалисты предлагают многообразие дизайнов – геометрические и растительные орнаменты, щиты, гербы и даже изображения различных птиц/животных

Особенностью кованых распашных ворот с калиткой стал большой вес конструкции, что важно учесть при монтаже

Что понадобится для работы

Чтобы сделать распашные ворота своими руками, понадобятся обычные инструменты. Они есть в гараже у любого, кто строил и ремонтировал что-либо в своих владениях. Болгарку и сварочный аппарат можно взять в прокате инструмента. Но если нет большого опыта сварки, лучше пригласить опытного сварщика. Это сэкономит время и материалы.

Расчет материала

По ранее сделанному чертежу замеряется общая длинна каркаса по периметру и длина ребёр жесткости. Рассчитывается площадь профнастила. Надо учесть, что для крепления замка и петель на каркас потребуется приварить плоские пластины.

Для расчета материалов для ворот нужно сделать чертеж, по которому производится расчет. Следует брать материал с запасом.

Если покупать профили для каркаса и самостоятельно нарезать, надо узнать, какой длины металлопрокат продают местные металлобазы. Обычно их длина кратна 3 метрам. Надо оставить схему резки цельной трубы с небольшим запасом на возможный брак. Это позволит не покупать лишнего. С учетом затрат на перевозку длинномеров бывает проще и дешевле заказать резку профилированной трубы по размерам чертежа. Детали каркаса будут точных размеров, потому что резка проводится на станках.

Листы профнастила имеют стандартные размеры. Производители указывают рабочую ширину – размер с учётом ширины волны профиля, которая уйдет при укладке внахлёст. На схеме листа в масштабе надо сделать раскладку полотнищ створок и калитки. Учитывать шаг профиля, чтобы края листа прилегали к каркасу.

Считается количество петель, засовов, запоров и их общая стоимость. Петель должно быть не менее трёх на каждой боковине. На калитке тоже должно быть три петли для прочности и надёжности запора.

Отдельно по чертежу опор рассчитывается количество строительных материалов и их стоимость. В прайсах цена металлопроката обычно указана за тонну или килограмм, цена профнастила – руб кВ м.

Инструменты

Потребуется набор строительных инструментов для установки стоек и набор инструментов для работы по металлу. Обязательно наличие строительного уровня и длинной рулетки.

Для установки стоек потребуются:

• Лопата или ручной бур;
• Емкости для замеса раствора;
• Инструменты для изготовления опалубки.

Для изготовления и монтажа ворот:

• Болгарка;
• Набор прорезных дисков для металла;
• Набор наждачных и шлифовальных дисков;
• Сварочный аппарат;
• Шуруповёрт;
• Гаечные ключи и отвёртки.

Ворота и калитка из профнастила. Обшиваем каркас.

При работе с профнастилом неизбежно встают два вопроса. Первый — чем его крепить? А второй — как его резать? С крепежом все просто: лист удобнее всего крепить к раме саморезами с шайбой и резиновой прокладкой. Вообще говоря, это кровельный крепеж, но здесь он будет не лишним, т.к. резиновая прокладка защитит место соединения от попадания влаги, и таким образом предохранит металл от коррозии.

Такие саморезы есть и для дерева, и для металла. Однако, если ваша рама сварена из металла, то сверлить направляющие отверстия для саморезов все-таки придется, так что запаситесь хорошим сверлом. А лучше — двумя!

С резкой дело обстоит намного сложнее. Резать профнастил болгаркой — не самая лучшая идея, так как абразивный диск сильно разогревает металл, сжигая цинк и полимерное покрытие, защищающее лист от коррозии. Лучше всего пользоваться вырубными ножницами по металлу. Они бывают как ручными, так и электрическими.

Другой приемлемый вариант — электролобзик.

Если все же вам придется использовать угловую шлифмашинку, возьмите самый тонкий диск (1мм) и постарайтесь сделать резать одним уверенным движением, не прерывая реза. Иначе болгарку придется снова вставлять в уже начатый разрез, а сделать это аккуратно как правило не получается. В любом случае край выйдет не идеальным. Не зависимо от того, чем вы будете резать профнастил, постарайтесь спланировать все так, чтобы на видные места попадали только заводские края листов.

Как видите, для того, чтобы успешно сделать ворота и калитку из профнастила своими руками вам понадобится минимум три-четыре дня.

Для того, чтобы ворота и калитка из профнастила имели более привлекательный вид можно приварить на раму несложные декоративные элементы.

Особую ажурность и эстетичность ворота из профнастила приобретают даже с минимальными элементами ковки в сочетании с профлистом «под дерево».

Ворота и калитка из профнастила своими руками — не суперсложная задача, однако, желательно иметь некоторые специальные инструменты и хотя бы немного владеть либо сваркой, либо столярным делом. При желании с этим может справиться каждый!

Ковка

Кованые ворота имеют элегантный и презентабельный вид. Такое изделие хорошо сочетается с большинством экстерьеров (кроме хай-тек) в зависимости от выбранного стиля ворот. Это и прованс, и кантри, и модерн, и арт-деко. Распашные ворота идеально сочетаются с этим материалом изготовления.

К плюсам ковки относятся:

• Высокая взломоустойчивость. Какими бы нежными и хрупкими не казались завитки на подобных воротах, сваренный металл не даст злоумышленникам проникнуть внутрь.
• Прочность.
• Долговечность. Готовую систему покрывают специальным средством, препятствующим коррозии и износу.
• Высокие эстетические качества.

Советы по уходу

Специального ухода многие металлические ворота не требуют так как, производитель заранее наносит полимерное покрытие, защищающее конструкцию при изменении климатических условий. Единственная часть, которая требует периодического ухода — петли. Их необходимо смазывать.

Проблемными зонами часто являются кованые декоративные ограждения. Нанесение антикоррозийной краски затрудняется из-за извитых элементов. Однако проблема легко решается благодаря аэрозольному методы нанесения.

Время от времени кованые конструкции требуют чистки и дополнительной покраски. Пыль и грязь хорошо смываются благодаря струе воды из садового шланга.

Материалы

Материал выбирается в зависимости от следующих факторов:

• управление;
• назначение;
• нагрузка на конструкцию;
• архитектурный замысел.

Дерево

Экологичный и красивый материал, но плохо переносит осадки, гниет от влаги и сохнет на солнце. Обрабатывается специальными растворами от гнили, но делать это нужно регулярно.

Металл

Отличный выбор – смотрятся красиво, но портятся от дождя. Нужно обрабатывать веществами против коррозии и ржавчины. Стоят дороже обычных ворот.

Профлист

В последнее время вышел на первое место среди популярных материалов благодаря следующим достоинствам:

• Доступная цена.
• Малый вес – проще монтировать.
• Практичность.
• Сэндвич панели из нескольких слоев.
• Большой выбор цветов. Можно выбрать конструкцию, имитирующую другие материалы.

В некоторых случаях материалы комбинируют, например металлические обшивают деревом.

Виды ворот

Выделяют два типа конструкции металлических ворот: двухстворчатые и одностворчатые (с одной полой).

Двустворчатые распашные ворота с калиткой

Часто используется так называемая комбинированная конструкция, о которой мы уже упоминали, – распашные ворота с калиткой. Они позволяют экономить место, поэтому нередко встречаются в гаражах. Используют такую конструкцию и на входе в госучреждение. Однако здесь ворота нередко украшают ковкой.

Еще один вариант – распашные ворота с расположенной рядом калиткой. Делают их из металла, профнастила и стали. Окрашивают в разные цвета, декорируют коваными элементами.

Современные распашные ворота с калиткой

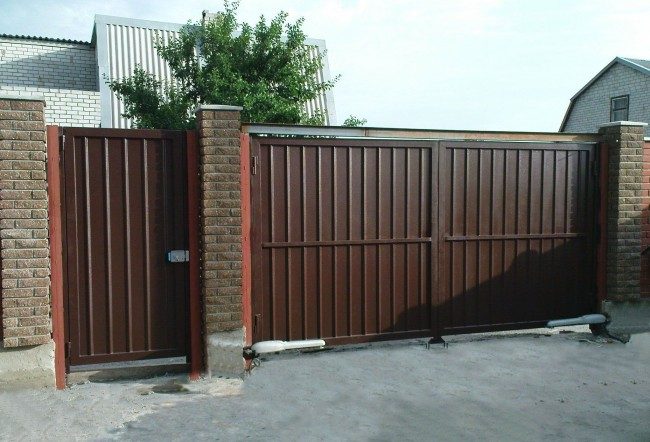

Для удобства использования ворот можно установить приводы автоматического открытия

Хорошим вариантом для гаража или крытого двора будут утепленные распашные ворота. Никаких сложностей в их конструкции нет. Между двумя листами металла укладывают термоизолирующий материал. Это может быть обычный пенопласт, базальтовый утеплитель или минеральная вата.

Совет! Выбирайте утеплитель, который не горит. Так Вам удастся убить двух зайцев: сохранить тепло в помещении и создать пожаростойкие ворота.

Красивые металлические распашные ворота с коваными элементами

Что понадобится для работы

Чтобы сделать распашные ворота своими руками, понадобятся обычные инструменты. Они есть в гараже у любого, кто строил и ремонтировал что-либо в своих владениях. Болгарку и сварочный аппарат можно взять в прокате инструмента. Но если нет большого опыта сварки, лучше пригласить опытного сварщика. Это сэкономит время и материалы.

Расчет материала

По ранее сделанному чертежу замеряется общая длинна каркаса по периметру и длина ребёр жесткости. Рассчитывается площадь профнастила. Надо учесть, что для крепления замка и петель на каркас потребуется приварить плоские пластины.

Для расчета материалов для ворот нужно сделать чертеж, по которому производится расчет. Следует брать материал с запасом.

Если покупать профили для каркаса и самостоятельно нарезать, надо узнать, какой длины металлопрокат продают местные металлобазы. Обычно их длина кратна 3 метрам. Надо оставить схему резки цельной трубы с небольшим запасом на возможный брак. Это позволит не покупать лишнего. С учетом затрат на перевозку длинномеров бывает проще и дешевле заказать резку профилированной трубы по размерам чертежа. Детали каркаса будут точных размеров, потому что резка проводится на станках.

Листы профнастила имеют стандартные размеры. Производители указывают рабочую ширину – размер с учётом ширины волны профиля, которая уйдет при укладке внахлёст. На схеме листа в масштабе надо сделать раскладку полотнищ створок и калитки. Учитывать шаг профиля, чтобы края листа прилегали к каркасу.

Считается количество петель, засовов, запоров и их общая стоимость. Петель должно быть не менее трёх на каждой боковине. На калитке тоже должно быть три петли для прочности и надёжности запора.

Отдельно по чертежу опор рассчитывается количество строительных материалов и их стоимость. В прайсах цена металлопроката обычно указана за тонну или килограмм, цена профнастила – руб кВ м.

Инструменты

Потребуется набор строительных инструментов для установки стоек и набор инструментов для работы по металлу. Обязательно наличие строительного уровня и длинной рулетки.

Для установки стоек потребуются:

• Лопата или ручной бур;
• Емкости для замеса раствора;
• Инструменты для изготовления опалубки.

Для изготовления и монтажа ворот:

• Болгарка;
• Набор прорезных дисков для металла;
• Набор наждачных и шлифовальных дисков;
• Сварочный аппарат;
• Шуруповёрт;
• Гаечные ключи и отвёртки.

Требования к распашным воротам для дачи

Для ворот на дачном участке есть два ограничения: размеры проезда и размеры самого участка. Необходимо предусмотреть возможность заезда не только личного транспорта, но и спецтехники, например, грузовика с перегноем. Во многих старых садовых товариществах проезды между участками очень узкие, поэтому разворот для въезда на участок – дело непростое. Всё это надо учитывать, делая замеры. На узкой дачной улице надо предусмотреть возможность открыть створки на все 180 градусов.

Состоят распашные ворота из двух створок, которые висят на петлях, прикрепленных ко столбам, установленным по краям проема ворот.

Калитка на дачных воротах часто вынужденная необходимость. В заборе может не быть места для калитки, а на участке – места для открывания и прохода. Дачные металлические распашные ворота с калиткой могут быть ниже человеческого роста. У калитки в створке для жёсткости делается прочная прямоугольная или фигурная рама.

Делать полотнище ворот из профнастила, сварить решетку с интересным рисунком из арматуры или использовать строительную решётку, чтоб открыть вид на цветники, решать владельцу дачи. Это зависит от обстановки в окрестных деревнях и посёлках. Приехав на открытие дачного сезона, дачник может обнаружить, что его железные ворота спилены. Разумным решением будет выбор материала, мало привлекательного для сборщиков металлолома и маскирующего железные части. Это может быть сайдинг, деревянные щиты из горбыля или вагонки. В дачных посёлках с надёжной охраной металлические ворота из профнастила прослужат дольше любых других.

Если планируются зимние выезды на дачу, следует делать большой зазор между землёй и нижней частью распашных створок. Чем ближе они к земле, тем больше снега придётся раскопать, чтобы въехать на участок.

Въездные ворота распашного типа. Что собой представляют въездные ворота: виды и устройство

Въездные ворота – это конкретный вид наружных конструкций, используемых для ограждения и сохранности функционирования проездов. Такие изделия требуют много свободного пространства, поэтому их применяют для крупномасштабных территорий – они способны закрывать проемы до 6 метров.

Производство ворот этого типа осуществляется посредством таких материалов, как:

• Дерево
• Профнастил
• Сэндвич-панели
• Кованый металл
• Оцинкованный лист

Некоторые въездные устройства создаются с применением сразу нескольких вариантов материй, чтобы упрочнить конструкции и улучшить эстетические качества. При изготовлении также используют различные защитные лакокрасочные средства, помогающие повысить эксплуатационный уровень металлов и дерева.

Чаще всего это:

• Фенолы.
• Битумный лак.
• Винилхлориды.
• Порошковые краски.
• Эпоксидные составы.

При этом они не оказывают негативного влияния на организм, так как находятся на открытом воздухе.

Как устроены ворота въездные распашные с калиткой

Распашные конструкции с калиткой являются самыми распространенными и наиболее часто используемыми, причем как для небольших жилых зон, так и для масштабных. Ворота этого формата делят на 2 класса: одностворчатые и двустворчатые. Они открываются и закрываются по заданной траектории, представленной окружностью.

Как устроены въездные откатные ворота

Откатные ворота – это более современный и комфортный вариант, который значительно экономит место. В данном случае имеется 1 сплошная подвижная створка, которая передвигается в плоскости забора. Она смещается в сторону (влево или вправо), освобождая проход, а затем движется обратно, чтобы закрыть его.

Принцип работы данных ворот

Откатные и распашные ворота могут быть электронными автоматическими устройствами или оснащенные ручным механизмом. Автоматические изделия более функциональны и удобны, управляются при помощи пульта или специальной панели. Что касается ручных ворот, то это стандартный способ открытия/закрытия – при помощи рук.

Куда подойдут конструкции этого типа

Данные ворота широко применяются для:

• Дачных участков.
• Частных домов.
• Строительных площадок.
• Компаний разного профиля.
• Производственных предприятий.
• Территорий государственных учреждений: школы, клиники, общепит и т.д.

Монтаж ворот

Изготавливаем распашные ворота

Если вы умеете управляться со сваркой, то проще всего построить легкую двустворчатую конструкцию из прямоугольных труб с обшивкой профлистом. Чтобы перекрыть стандартный проем шириной 3,5 м на высоту до 2,5 м, вам понадобятся следующие материалы:

• профильная труба 10 х 8 см при толщине стенок 4—5 мм – для вертикальных опор;
• профиль 60 х 40 х 3 мм на сборку каркаса;
• профнастил стеновой С8…С20 из металла толщиной 0,4—0,5 мм;
• листовое железо для козырьков, петли и саморезы.

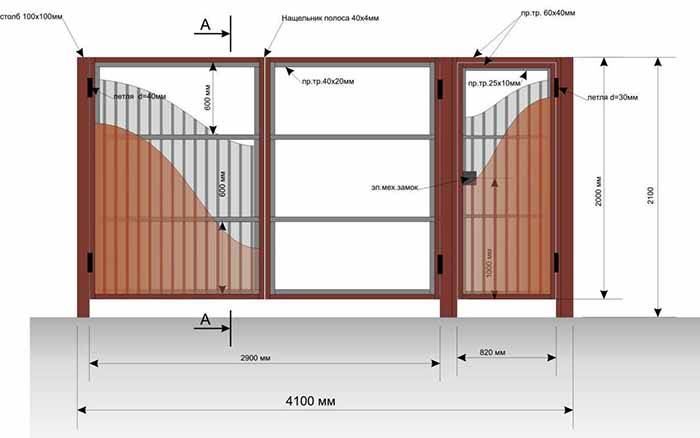

Сборочная схема ворот

Также приготовьте песок, щебень и портландцемент М400 для бетонирования опор при установке ворот. Теперь приступаем к изготовлению.

Этап первый – монтаж опор

Первым делом заготовьте столбы, отрезав металлопрофиль требуемой длины. Она считается так: подземная часть должна составлять 1/3, надземная – остальные 2/3. То есть, при высоте ограды 2 м длина заготовки на опору выйдет 3 метра. Дальше действуйте так:

1. Выройте или пробурите ямы нужной глубины сечением 350—400 мм, подсыпьте дно щебнем и утрамбуйте.
2. Установите столбы, выверите их по вертикали с 2 сторон и зафиксируйте в таком положении (можно заклинить камнем или подварить стальную подпорку).
3. Стенки ям оберните слоем рубероида для гидроизоляции будущего фундамента.
4. Сделайте бетонную смесь в соотношении 2,5 ведер песка + 4,5 ведер щебня на 1 ведро цемента. Заполните ямы раствором.

Пока происходит полное застывание бетона (3—4 недели), у вас есть время заняться изготовлением створок.

Шаг второй – сборка полотен

Данный этап начинается так же, как предыдущий – с резки профилей. Возьмите за основу представленный ниже чертеж, разметьте и порежьте трубы в расчете на 2 одинаковых створки. Единственное, что вам придется сделать самостоятельно – подогнать чертеж под свои размеры проема.

Как сделать створки распашных ворот:

1. Все заготовки первого полотна уложите в проектное положение на ровной площадке.
2. Соедините детали прихватками, приставляя угольник. Проверьте длину диагоналей и при необходимости поправьте рамку, а затем прихватите укосы для жесткости.
3. Проварите все швы окончательно, прикрепите засовы и ручки.
4. Зачистите каркас от ржавчины и покрасьте его из аэрозольного баллончика за 2 раза.

На данном чертеже решен вопрос проседания столбов путем ужесточения подземной связкой

В последнюю очередь нарежьте по размерам профлист и прикрутите его к раме самонарезающими шурупами с крашеной головкой под ключ. Таким же образом соберите вторую створку и калитку.

Последний этап – сборка

Уличные ворота желательно монтировать вдвоем с помощником, самому поднимать и выравнивать габаритные детали неудобно. Сначала приставьте готовые полотна к столбам и свяжите все конструкции проволокой. Дальше соблюдайте такой порядок:

1. Четко выставьте все элементы в проектное положение, применяя строительный уровень и подкладки разной высоты. Минимальный зазор между уровнем земли и створкой – 5 см.
2. Поочередно приложите петли к столбам и зафиксируйте их сваркой. Затем прихватите навесы к открывающейся части.
3. Проверьте работоспособность ворот полным распахиванием, а потом приварите петли окончательно.
4. Зачистите все неокрашенные элементы – столбы и профили вокруг навесов. Нанесите на них грунтовку и 2 слоя краски.

По окончании сборки подгоните детали запоров, чтобы они совмещались между собой. Сверху на столбы приварите козырьки, дабы внутрь не попадала вода. Для защиты торцов профлиста от коррозии на них можно установить специальные П-образные профили из крашеного металла (имеются в продаже).

Откатные ворота

Конструктивно автоматические откатные ворота представляют собой закрепленное на раме полотно, которое перемещается вдоль забора на ширину проема. Для изготовления таких ворот вам понадобится:

Рис. 10: пример схемы откатных воротРис. 15: роликовые направляющие

Готовая конструкция должна свободно перемещаться в пролете. Такие ворота обладают рядом особенностей в эксплуатации.

Преимущества и недостатки

Несмотря на то, что автоматические секционные ворота не так широко применяются для ограждения въездов, как распашные варианты, они обладают рядом весомых преимуществ. А их малая популярность обуславливается тем, что такая модель относительно недавно появилась в обиходе. К преимуществам откатных ворот относятся:

• Относительно простая конструкция;
• Линейные размеры самих ворот и элементов привода не занимают лишнего пространства в проезде;
• Опорные столбы практически не воспринимают нагрузку от конструкции;
• Обладают высокой механической прочностью, не бояться порывов ветра в открытом положении.
• Куда более дешевый автоматический привод.

Но, помимо преимуществ, раздвижные ворота имеют и определенные недостатки:

• Вдоль забора требуется обеспечить свободное пространство для движения;
• Более дорогостоящая фурнитура и комплектующие;
• Поверхность грунта на всей протяженности пути следования ворот должна быть ровной;
• Необходимость заливки фундамента и установки металлических деталей для закрепления роликов;
• Более сложный и трудоемкий ремонт, в случае выхода ворот со строя.

Привод для откатных ворот

Чтобы привести в действие автоматические ворота откатного типа используется линейная автоматика, включающая в себя электропривод для создания вращающего эффекта, зубчатая рейка для реализации механической передачи, магнитный или электрический механизм фиксации крайних положений.

Электропривод представляет собой отдельный блок с зубчатой передачей

Рис. 18: электропривод для откатных ворот

Посмотрите на рисунок, зубчатая передача реализована посредством колесика. При выборе модели лучше отдавать предпочтение изделиям с металлическим колесиком, так как полимерные довольно быстро выходят со строя. Данный элемент должен становиться в зацепление с зубчатой рейкой.

Рис. 19: крепление зубчатой рейки

Зубчатая рейка крепиться к воротам метровыми отрезками, обязательно крепите ее к каркасу, но, ни в коем разе не к рельсу, предназначенному для движения роликов. Общую длину рейки необходимо выбрать не по габаритам ворот, а исходя из ширины проема плюс один метр.

В первую очередь электропривод устанавливается на заранее смонтированный фундамент, затем, по отношению к его колесику монтируют зубчатую рейку.

Рис. 20: установка рейки на электропривод

Следует отметить, что  электропитание к месту установки подводится заранее, поэтому после монтажа автоматики к ней подключается питающий кабель, который уже скрыт в земле. Практически каждая модель привода для автоматических ворот оснащена замком разблокировки. Он применяется в тех ситуациях, когда вам нужно открыть ворота вручную, так как большинство моделей блокируют положение, поэтому сдвинуть их крайне проблематично.

Для остановки вращения колесика в крайних положениях устанавливаются магнитные или механические механизмы. Механические модели нежелательно применять в климатических условиях с низкими температурами, так как при замерзании они часто дают сбой, и вам придется открывать ворота вручную.

Рис. 21: установка магнитного датчика крайнего положения

Магнитные модели куда менее капризны, их устанавливают на зубчатую рейку ворот и при прохождении напротив электропривода магниты воздействуют на активное устройство, подающее команду на прекращение вращения.

Блок управления

Как и для автоматических ворот распашного типа, блок управления может контролироваться  с проводного или дистанционного пульта, с клавиатуры, кодового замка или от GSM модуля. Он позволяет задавать различные режимы работы (устанавливать задержку закрытия или открытия, оставлять проем для прохода, выбирать время для перемещения, управлять световой сигнализацией и т.д.). Для предотвращения попадания влаги блок управления автоматическими воротами должен размещаться на высоте не менее 5 м от поверхности грунта.

Подъемные решетчатые ворота

Данный вид ворот делают обычно из дерева.

 Подъемные решетчатые ворота

В последнее время их используют нечасто. Шарнирные слеги ворот (верхнюю и нижнюю) навешивают на осях в парных воротных столбах. На конец верхней слеги закрепляют противовес, уравновешивающий створку с обрешеткой из штакетника. Створка шарнирно скреплена с верхней и нижней слегами. На парных столбах ворот делают запорное устройство, закрепляют шнур для опускания и подъема створки.

Достоинства:

• Перекрывает проемы до 3 м.
• Можно изготавливать из подручного материала.

Недостатки:

• Неудобны в эксплуатации;
• Неэстетичны.

Установка распашных ворот своими силами

Для начала следует произвести расчет размеров ворот и подготовить место для монтажа. Для опорных столбов копаются две ямы приблизительно на 120 см в глубину (она зависит от уровня промерзания грунта) и около 30 см в ширину. Дно ямы выстилают щебнем средней фракции.

Далее в ямы помещают опорные столбы и заливают их бетоном.
Если впоследствии вы собираетесь устанавливать электропривод, нужно просверлить
в столбах отверстия и установить в них изоляционные трубки для кабелей.

Установка распашных ворот обычно начинается с приваривания к
столбам опорных пластин, на которых будут фиксироваться петли. В зависимости от
размеров и веса створок, на каждую сторону потребуется от 4 до 8 петель.

Далее из трубы сваривается прямоугольный каркас для створок
(по размеру цельных ворот), а посредине на расстоянии около 1 см друг от друга
привариваются еще две трубы. Каркас распиливается между этими трубами
болгаркой, после чего остается приделать к получившимся створкам петли и
повесить их на столбы.

Изготовление распашных ворот для дачи – купить или сделать самому?

Распашные ворота вполне можно сделать самостоятельно. Конечно, без специальных навыков сложно сделать декоративные кованые или резные ворота, однако соорудить привлекательные и прочные ворота из профлиста под силу любому мужчине, привыкшему работать с инструментами. Кроме того, можно поставить электропривод, благодаря которому вы значительно упростите себе их открывание.

Установка опор

При пучении грунта зимой нагрузка на опорные столбы ворот может достигать до 10 т на 1 кв. м. Кроме того, они испытывают и существенную динамическую нагрузку в несколько сотен килограмм во время их открывания и закрывания. Поэтому для увеличения срока службы такой конструкции требуется надежная опора, углубленная в грунт на достаточную глубину.

Порядок установки воротных столбов: 1. В качестве опорных конструкций может использоваться трубы или профиль 2,5 мм диаметром от 60 мм и выше. Использование уголка не рекомендуется: он не способен обеспечить конструкции необходимую жесткость. Для поперечных перекладин профиль может быть чуть уже: до 30 мм.

Совет. Слишком массивный каркас создать слишком большую нагрузку на опорные столбы, поэтому при выборе толстостенного профиля соответственно усиливаются и они.

Опорные столбы

1. Для их установки готовится котлован на глубину промерзания грунта (при этом его глубина не может быть менее 1 м). К примеру, в Московской области она будет равна 1,4 м. Выкопать котлован можно с помощью земляного бура или вручную. При этом его диаметр должен как минимум в два раза превышать сечение трубы.

Котлован для заливки опорных столбов

2. Перед заливкой бетона на дне котлована устраивается песчано-щебневая подушка высотой 20 см. 3. Столбы закрепляются в котловане, выравниваются с помощью уровня и заливаются песчано-цементной смесью. Установка ворот производится не менее чем через неделю после ее полного схватывания.

Совет. Для предотвращения от растрескивания бетона перед заливкой землю вокруг следует пролить водой и утрамбовать. Для предотвращения от преждевременного просыхания верх фундамента следует прикрыть пленкой и периодически смачивать водой.

Это интересно: Установка дверей софья — рассмотрим вопрос

Роллеты и секционные ворота

Этот вид ворот для гаража, по сути, металлические утепленные жалюзи, которые сматываются в рулон. Полотно состоит из вертикальных или горизонтальных ламелей, которые наматываются на вал и убираются под потолок или сдвигаются в сторону.

Рулонные ворота в гараж подходят только для охраняемых помещений, так как основной их недостаток – от воров и взлома они не защитят. Конечно, есть и дорогие пуленепробиваемые конструкции, но цена таких ворот очень высокая.

Какие достоинства у роллет:

• можно установить в гаражах, жестко ограниченных по площади;
• за два часа можно установить всю конструкцию в проем любой геометрии;
• вес ворот минимален;
• поломанную ламель легко заменить;
• можно оборудовать автоматикой, противопожарной сигнализацией и датчиками движения.

К сожалению, недостатков у роллет много:

• если ширина проема больше трех метров надо устанавливать две секции;
• установка калитки обойдется в тридцать процентов от цены;
• защиты от взлома у конструкции нет;
• при морозе створки примерзают к направляющим, нужен подогрев каркаса;
• механизм подъема требует профессионального ремонта.

Такие ворота устанавливают в гаражах на охраняемых стоянках или в металлических боксах во дворе частного дома. Для утепленных отапливаемых гаражей конструкция не подходит.

Как сделать ворота в частном доме. Распашные ворота – изготовление и установка своими силами
