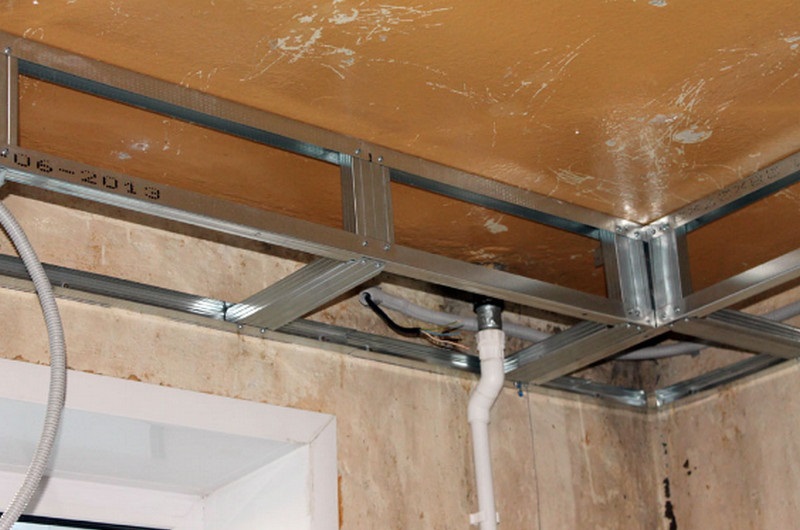

Этапы установки каркаса двухуровневого потолка
Стены и потолок размечают согласно плана. Провода электрической проводки необходимо поместить в гофротрубу и рекомендуется как-то закрепить по углам между потолком и стенами.
На обратную сторону профилей ПН28*27 приклеивается лента для уплотнения, а далее они прикрепляются по ранее размеченным линиям с помощью дюбель-гвоздей, расстояние меду крепежом 30-40см, к потолку каркас крепится анкер-клинами с шагом 25см, по углам профили вставляют друг в друга и соединяют саморезами.
Таким образом, эти профили обозначают будущие габариты короба. От нижнего края направляющего профиля замеряется расстояние до потолка. Специальными ножницами нарезаются кусочки из профиля ПП60*27, по длине эти кусочки должны быть на 10мм короче, измеренного расстояния. По краям кусочков вырезают боковые полки на 2,5см от краев профиля, из спинки делается язычек. Получились готовые подвесы.

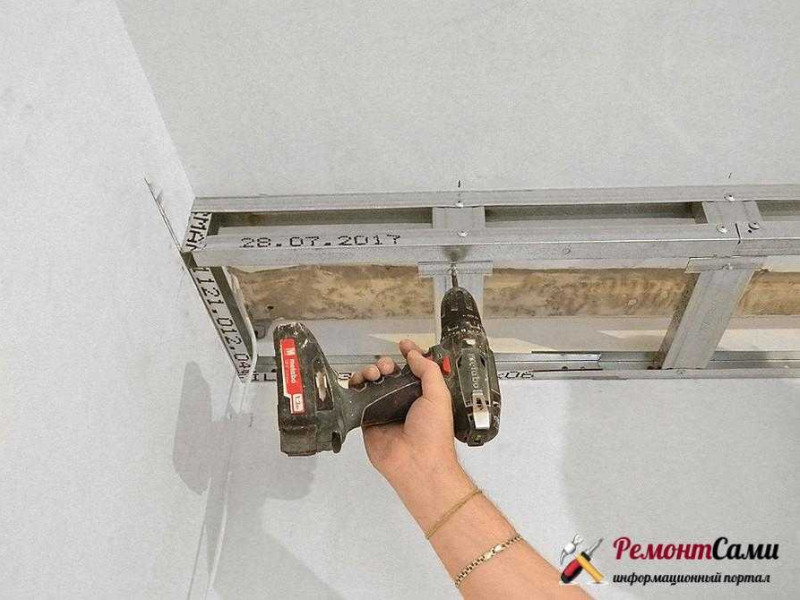

С помощью саморезов самодельные подвесы крепятся к потолочному профилю (шаг 40-60см), обязательно нахождение таких подвесов по краям профилей, на сгибах, стыках листов гипсокартона.
Направляющий профиль ПН28*27 крепиться к «язычкам» саморезами. Крепление осуществляется через спинку, острые кромки направлены к стене. В процессе установки постоянно необходимо проверять горизонтальность плоскости с помощью уровня. По краям устанавливаемый и настенный профили скрепляются саморезами.
Места для будущих софитов отмечаются на потолке согласно проекту. Прокладывается электропроводка к точкам будущей установки. Поскольку включение светильников должно быть одновременным, то провода можно подводить к ним в прямой последовательности от одного к другому, весь жгут проводов, стянутый кабельными пластиковыми хомутами, укладывается в гофротрубу (от 16мм) и крепится к потолку. Каждый провод оставляют с запасом по 15-20см, чтобы они свисали намного ниже всей конструкции.
Замеряется расстояние от, смонтированного профиля до стены. Заготавливаются отрезки профиля ПП60*27, длиной на 10мм меньше, измеренного расстояния. Куски профиля устанавливаются в профили ПН28*27, таким образом, получаются направляющие нижней плоскости короба. С помощью угольника, выставляются перпендикулярно стене, горизонтальные отрезки профиля и закрепляются с помощью саморезов.
Угольником так же проверяется вертикальность фронтальной части короба
Необходимо обращать внимание, чтобы вертикальные и горизонтальные осевые линии профилей не совпадали, чтобы в дальнейшем избежать стыков гипсокартона вертикальной и горизонтальной плоскостей на одной линии
Нарезанные полоски гипсокартона крепятся саморезами к фронтальной плоскости короба. Для помещений с повышенной влажностью (кухня, ванная) необходимо применять влагостойкий гипсокартон. Расстояние между саморезами крепления 10-15см, стыки должны попадать на середину профиля.
Осматриваются и проверяются все инженерные линии. Устанавливаются воздуховоды кухонный вытяжки, в таком случае, оптимально применить воздуховод прямоугольного сечения 120х60мм.
Заранее, на полу отрезаются листы гипсокартона, необходимые для обшивки нижней части потолка, шаг саморезов (25мм) 10-15см.
Места установки светильников заранее отмечаются на горизонтальной плоскости, допускается сделать небольшие отверстия. Места стыковки листов шпаклюются с применением сетки-серпянки, далее шпаклюется в два заходя вся поверхность короба. После высыхания конструкция шлифуется. Наклеиваются галтели.
Нижнюю часть короба и галтели окрашивают в белый цвет, а боковую в цвет стен. Специальным сверлом (коронкой) вырезают отверстия под софиты. Устанавливают их.
Короб закончен.
Цены на гипсокартонные листы
Видео: Как сделать двухуровневый потолок из гипсокартона:
Подготовка основного потолка
Необходимые для работы материалы инструменты
Устройство короба с карманом из гипсокартонного листа отличается от обычного короба только тем, то в нём сделана выемка, как правило, для расположения сливного бачка, в случаях, когда речь идёт о классическом унитазе, а не инсталляции. Тем не менее, устройство короба из гипсокартона, как правило, довольно однотипно, для того, чтобы его выполнить, потребуется следующее:
- Профили. Для построения основного каркаса, который позже будет обшит листами ГКЛ. Различают два основных вида профилей: направляющие, которые крепятся к стенам помещения, и несущие, принимающие на себя всю нагрузку от размещения гипсокартона и отделки;
- Гипсокартон. В данном случае необходимо использовать влагостойкую разновидность, которая маркируется как ГКЛВ;
- Для проведения черновой отделки потребуется два вида шпаклёвок стартовый и финишный состав. Для работы с профилями и ГКЛ необходимы будут саморезы двух типов и дюбеля с широким кантом.
Устройство коробов из гкл достаточно несложное и не требует больших вложений, или чего-то специфического. Единственное, что будет обязательно нужно приобрести – это ленту уплотнитель, которую прокладывают между каркасом и базовыми поверхностями.
По завершению обшивки профиля гипсокартоном необходимо провести финишную отделку, для этого стыки гипсокартона, а так же шляпки саморезов необходимо зашпаклевать.
Базовая поверхность: поверхность, которая служит опорой для построения каркаса.
Инструментов нужно немного, но все они должны обязательно быть в наличии:
- Для проведения разметочных работ до начала построения конструкции используют рулетку, уровень, угольник, строительный карандаш. С их помощью наносят линии, по которым в дальнейшем располагают направляющие профили. В процессе сборки конструкции необходимо постоянно проверять себя уровнем, чтобы оперативно исправлять все перекосы;
- Для монтажа профиля к базовой поверхности потребуется дрель. Чтобы зашивать каркас ГКЛ, нужен шуруповёрт;
- Для нарезки отдельных частей профиля используют ножницы по металлу;
- Для черновой отделки конструкции потребуются шпатели, а также ёмкость для замешивания шпаклёвки.
Как согнуть гипсокартон полукругом: способы и особенности процесса
Само по себе, устройство короба с карманом из гипсокартонного листа достаточно несложно. Это станет видно из следующего раздела.
Выбор гипсокартона
Производители предлагают три основных вида данного материала:
- Обычный. Из него возводят межкомнатные перегородки и облицовывают стены.
- Влагостойкий. Обладает водоотталкивающими и антибактериальными свойствами. Используется в помещениях повышенной влажности.
- Огнестойкий. В его состав входят специальные добавки, препятствующие возгоранию.
На основании этого, можно сделать вывод, что короб из гипсокартона для натяжного потолка – надежная конструкция во всех отношениях.
Качественный потолок в квартире или загородном доме является украшением жилья. Сегодня можно приобрести самые разные отделочные материалы, а также сложные и простые, но всегда интересные потолочные конструкции. С их помощью решаются практические и эстетические вопросы, периодически возникающие у владельцев жилья. Особенно это касается бюджетных квартир в новостройках, где необходимо скрыть инженерные коммуникации, трубы и стояки, портящие внешний вид помещений. Все это прячут в коробах из гипсокартона.
Однако подобные конструкции предназначены не только для того, чтобы в них прятать непрезентабельные коммуникации и электропроводку. Они дополняют собой стиль интерьера помещений. Неоспоримым преимуществом является возможность монтажа любых осветительных приборов. В центре короба можно установить красивую люстру, а по бокам натяжного потолка – дополнительную светодиодную подсветку. Дополнительное освещение и гипсокартонный короб под натяжной потолок необходим и в детской комнате, особенно в пасмурную погоду. Пока ребенок не уснул, светодиодная подсветка может выполнять функции ночника. Ведь многие дети боятся темноты и засыпают лишь при включенном свете.
Правила установки кабель-каналов и монтажных коробов:
Перед монтажом подобных конструкций, необходимо тщательно обследовать место их установки. Поверхность должна быть гладкой, а также идеально ровной. Все бугры удаляют, а выемки заделывают штукатуркой и шпаклюют.
В качестве каркаса используют алюминиевый или пластиковый профиль
При его выборе, следует обратить внимание на известность производителя. В противном случае можно получить контрафактный товар, который не прослужит, заявленного гарантийного срока.
Не используйте при изготовлении короба случайный и неизвестный материал, который может выделять токсичные и другие вредные вещества.
Эстетичная привлекательность натяжных потолков с коробом из гипсокартона заметна на фото невооруженным глазом. Планируя создания натяжного потолка, некоторые дизайнеры применяют вариант двухуровневого опуска, поскольку это позволяет визуально увеличить помещение.
Какой вид материала выбрать
Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.

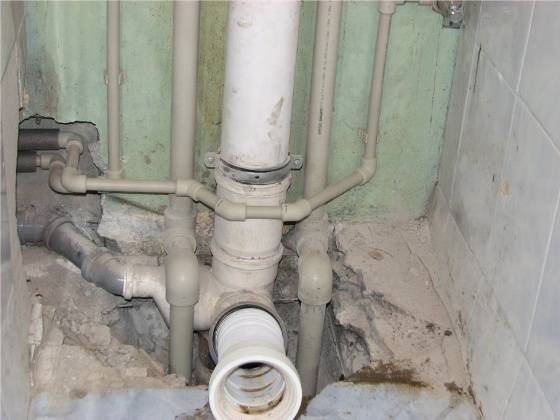

Канализационные и водопроводные трубы без короба выглядят неэстетично
Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:
- Влагостойкий гипсокартон;
- Стеновые панели из ПВХ;
- Пластиковый короб-канал.

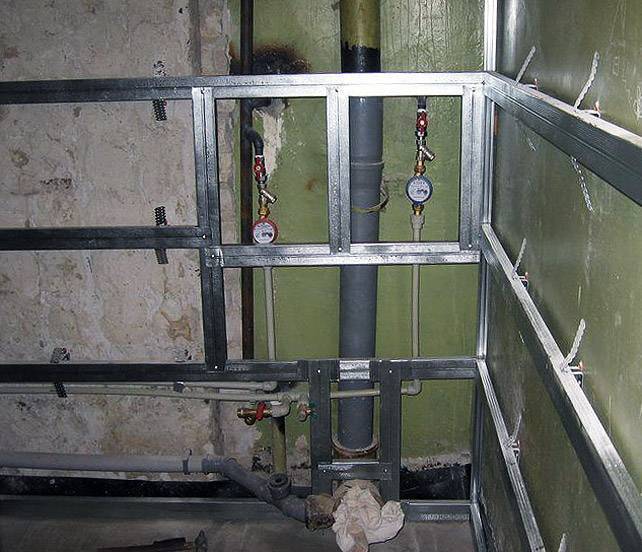

Спрятанные в коробе из гипсокартона трубы
Трубы спрятаны под каркасом для панелей ПВХ

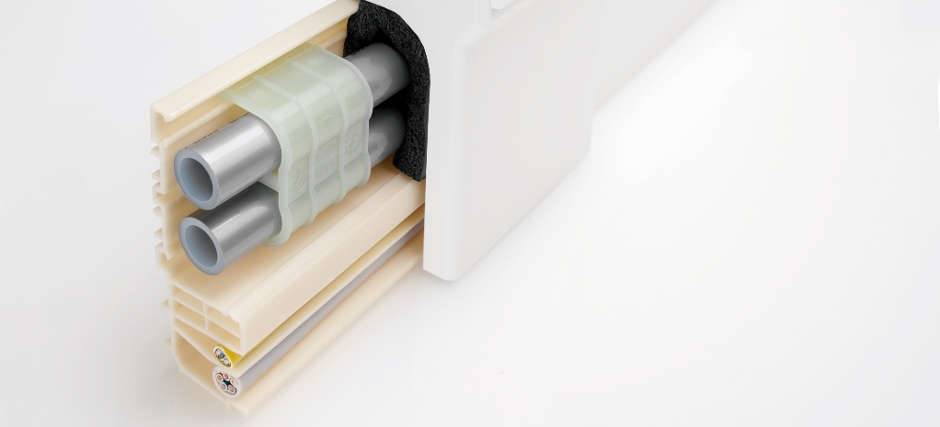

Трубы в пластиковом короб-канале
Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).

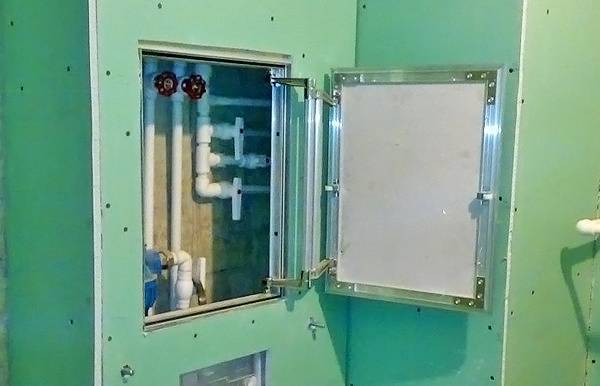

Короб для труб с дверцей для ревизии
Как правильно выбрать
Чтобы задуманный проект получился идеальным, стоит с особым вниманием подойти к вопросу выбора гипсокартона. Следует рассмотреть четыре варианты гипсокартонных листов
Обычный
Базовый тип, он используется для ремонта больших помещений, например, офисов. Также применяется в бытовых помещениях. Лист обычно серого цвета, должен быть использован при нормальной влажности, и температуре, не выше средней нормы. Маркируется синим цветом.
Влагостойкий (ГКЛВ)
Материал разработан по специальным технологиям, в него добавлены гранулы из силикона, и вещества для борьбы с грибком. Гипс с каждой стороны покрывают картоном, который нейтрален к большой влажности. Данный материал хорошо применять при строительстве бассейнов, бань. Он подходит для отделки кухни, ванной комнаты. Листы его зеленого цвета, с синими надписями.
Огнестойкий (ГКЛО)
Явным плюсом данного типа является устойчивость к возгоранию. Такой эффект обеспечивается за счет добавления армирующего вещества, которое повышает сопротивление к открытому огню. Используется в шахтах вентиляции. Также уместен на чердаках. Маркируется красным, а сам лист – серый.
ГКЛВО (универсальный)
Универсальный тип, который сочетает в себе характеристики влагостойкого и огнестойкого материала. Он широко используется в промышленности, в зданиях из него делают различные конструкции.
После того как покупатель определяется с типом гипсокартона, ему нужно определиться с размером покупки. Материал может иметь стандартную длину, она обычно варьируется от 2,5 метров, до 3 метров. Ширина чаще всего не превосходит 1,2 метра. Бывают различия по толщине листа. Она может быть 6 мм, или 9 мм. Часто используют максимальную толщину – 12,5 мм. Такими листами обшивают потолки. Высота короба из гипсокартона на потолке обычно подбирается под каждый заказ индивидуально. Чтобы поверхность стала ровной, в нижнем слое используют тонкие листы.
Основные этапы создания потолка из гипсокартона своими руками
Правила монтажа короба и его назначение
Потолочный короб из гипсокартона имеет следующее назначение:
- Такие конструкции обязательно присутствуют при устройстве подшивных покрытий рамочного типа. При этом размеры нижнего яруса значительно меньше площади верхнего уровня. Короб располагается по периметру помещения у стен. Его высота может быть небольшой и зависит от габаритов помещения. Чем оно ниже, тем меньше делают высоту конструкции по периметру.
- Короб на потолке может выполнять функции основания под люстру. Такой прием обычно используют в хрущевках, где создавать многоуровневые покрытия не рекомендуется по причине незначительной высоты квартиры.
- Гипсокартонный короб под натяжной потолок сооружается с целью установки встроенных светильников, создания многоуровневой конструкции и устройства потолочного карниза над окном. Поскольку багеты натяжного покрытия крепятся именно к коробу, предъявляются строгие требования к его прочности и конфигурации несущего каркаса.
- Чаще всего короб из ГКЛ сооружают с целью установки встроенных светильников и прокладки скрытой подсветки. При этом размеры конструкции могут быть разными.
- Гипсокартонная выступающая конструкция иногда делается для прокладки инженерных коммуникаций или для скрытия выступающих строительных конструкций (балок, ригелей, прогонов).
Правила монтажа конструкций из ГКЛ:
- Для изготовления короба сооружается несущий каркас из деревянных брусков или стальных оцинкованных профилей.
- Основание каркаса может крепиться к базовому потолку или к обрешетке верхнего уровня.
- Конфигурацию и высоту яруса нужно продумать заранее. Еще лучше начертить схему изделия в масштабе.
- При выборе разновидности гипсокартона учитывают назначение помещения. В местах с повышенной влажностью используют влагостойкие гипсовые листы.
- Перед сборкой каркаса выполняется разметка стен и потолочной поверхности.
- Если конструкция сооружается для крепления натяжного потолка, то в месте установки багетов крепят дополнительный металлический профиль, который не позволит крепежам вырваться из рыхлого гипса под действием силы натяжения полотнища.
- Перед финишной отделкой поверхность тщательно подготавливают – шпаклюют, шлифуют и грунтуют.
Правила эксплуатации
Что такое гипсокартон
Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.
Гипсокартон используется для различных целей:
- Выравнивание поверхностей, образование плоскостей.
- Изготовление объемных конструкций декоративного или эксплуатационного назначения.
- Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.
Размеры листов ГКЛ:
- Длина — 2,5-4,8 м.
- Ширина — 0,6-1,3 м.
- Толщина — 6,5-24 мм.
Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.
Листы гипсокартона
Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.
Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.
Виды гипсокартона
Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:
Таблица 1. Виды гипсокартона.
| Наименование | Расшифровка | Особенности |
|---|---|---|
| ГКЛ | Гипсокартонный лист | Самый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %. |
| ГКЛВ | Гипсокартонный лист влагостойкий | Зеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения. |
| ГКЛО | Огнестойкий тип гипсокартона | Применяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями. |
| ГВЛ | Гипсоволокнистый лист | Материал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей. |
| ГКЛВО | Гипсокартонный лист влагостойкий огнеупорный | Этот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета. |
| ГКЛФ | Гипсокартонный лист фасадный | Желтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ. |
Образцы разных видов гипсокартона
Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности
Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными
Цены на гипсокартон и листовые материалы
Гипсокартон и листовые материалы
Это интересно: Короб из гипсокартона на потолке (61 фото) — как сделать своими руками каркас для двухуровневой конструкции и как обеспечить крепление на профиль
Монтаж 1 яруса двухуровневого потолка из гипсокартона своими руками
Этапы установки каркаса двухуровневого потолка
Подготовка к работе
Для того чтобы собрать короб для подвесного потолка, нужно разобраться в чертежах и схемах крепления. Первоначально следует задать толщину гипсокартона, а также высоту будущего короба. Нужно понимать, какой он будет глубины.
Если короб из гипса на потолке планируется перед установкой натяжных потолков, то поверхность можно не ровнять. В случае, когда человек собирается готовить потолки под покраску, то ему придется потрудиться.
Первым шагом станет удаление прошлого покрытия. Если была побелка на меловой основе, то придется намочить слой водой, и аккуратно снять его инструментом. Оставшийся слой оттирают тряпкой.
Последним этапом идет нанесения финишного слоя шпаклевки.
Вычисление уровня потолка
Опыт подсказывает, что даже в современных, новых домах, плиты потолочного перекрытия не всегда ровные, при том, что потолок должен быть идеально ровным и горизонтальным.
Разметка потолка лазерным уровнем
Именно поэтому требуется «отбить» уровень горизонтальный и перепроверить плоскостность потолка. Как это сделать?
- ближе к одному из углов, на стене, на расстоянии 10-20см от потолка, делается отметка карандашом или маркером;
- с помощью уровня эта же метка транспортируется и на остальные стены – по 2-3 метки на каждой;
- при помощи малярного шнура, который выставляется по меткам, отбиваем горизонтальные линии на стенах всего помещения – получается горизонтальная плоскость;
- измеряется расстояние от потолка до линии по углам комнаты и на середине каждой стены, высчитывается разница;
- в случае, если полученные значения разницы не более 5мм, то можно принимать плоскость потолка за первый уровень многоярусной конструкции, а имеющееся отклонение, будут выровнены при шпаклевании;
- при разнице от 5мм до 5см – потолок штукатурится с применением армирующей сетки и уже после этой операции он становится первым уровнем;
- при разнице более 5см уже не обойтись без капитальных работ по ликвидации такого перепада с помощью подвесной конструкции.
Помимо плоскости следует тщательно проверить и качество поверхности, которая в дальнейшем будет шпаклеваться или будет находиться под подвесным потолком.
- в помещении побелены по штукатурке потолок – побелку необходимо смыть, старую штукатурку снять до самого основания, потом заново заштукатурить, зашпаклевать;
- зачастую в старых зданиях перекрытия выполнены из дерева, в этом случае потолок нужно однозначно прятать, а учитывая, что в подобных домах потолки достигают 2,7 или даже 3-х метров, то это не нанесет существенного урона пространству комнаты и даст свободу полету фантазии в реализации любой гипсокартонной конструкции на потолке;
- если оказалось, что потолок надежный, прочный, все коммуникации на нем проложены, оштукатурен, тогда можно его просто подшпаклевать и применить в качестве первого уровня;
- часто в новых домах потолок это просто голая, бетонная плита, в этом случае, его придется штукатурить, шпаклевать и прятать за подвесной гипсокартонной конструкцией.
Зачастую финансово интересно и первый и второй уровень потолка сделать из гипсокартона, потому что операции штукатурки, шпаклевки со снятием старых слоев, будут по затратам не намного дешевле, чем полностью новая конструкция из ГКЛ, при том, что качественно выполненный первый уровень из ГКЛ, «крадет» у помещения не более 5-6см.
Какой вид материала выбрать
Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.
Канализационные и водопроводные трубы без короба выглядят неэстетично
Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:
- Влагостойкий гипсокартон;
- Стеновые панели из ПВХ;
- Пластиковый короб-канал.
Спрятанные в коробе из гипсокартона трубы
Трубы спрятаны под каркасом для панелей ПВХ
Трубы в пластиковом короб-канале
Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).
Короб для труб с дверцей для ревизии
