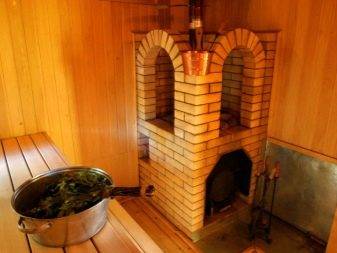

Печь для бани из кирпича

Кладка печи для бани своими руками из кирпича

Если во время постройки дома швы между кирпичами могут достигать 10 мм, то для печи их толщина более 4 мм уже является катастрофой. От периодического нагревания такие швы очень быстро выкрашиваются, а в помещение начинает поступать дым и угарный газ. Поэтому кирпичные печи для бани нужно возводить из одинакового одноразмерного кирпича с ровным ложем и боковыми стенками.

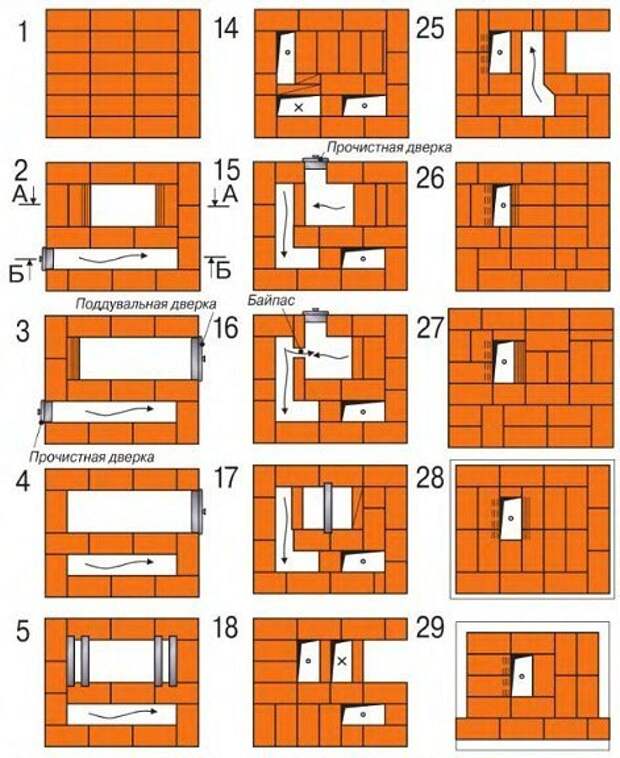

Кирпичные печи для бани – чертежи с порядовками

Порядовка банной печи

Опытные мастера не жалеют времени на предварительное возведение нижней части печи насухо – без раствора. Это дает возможность отобрать нужные кирпичи, пронумеровать их, оценить возможные проблемы, сделать зарезы и подготовить куски необходимого размера и формы. Затем “сухая кладка” разбирается и повторяется уже с раствором.

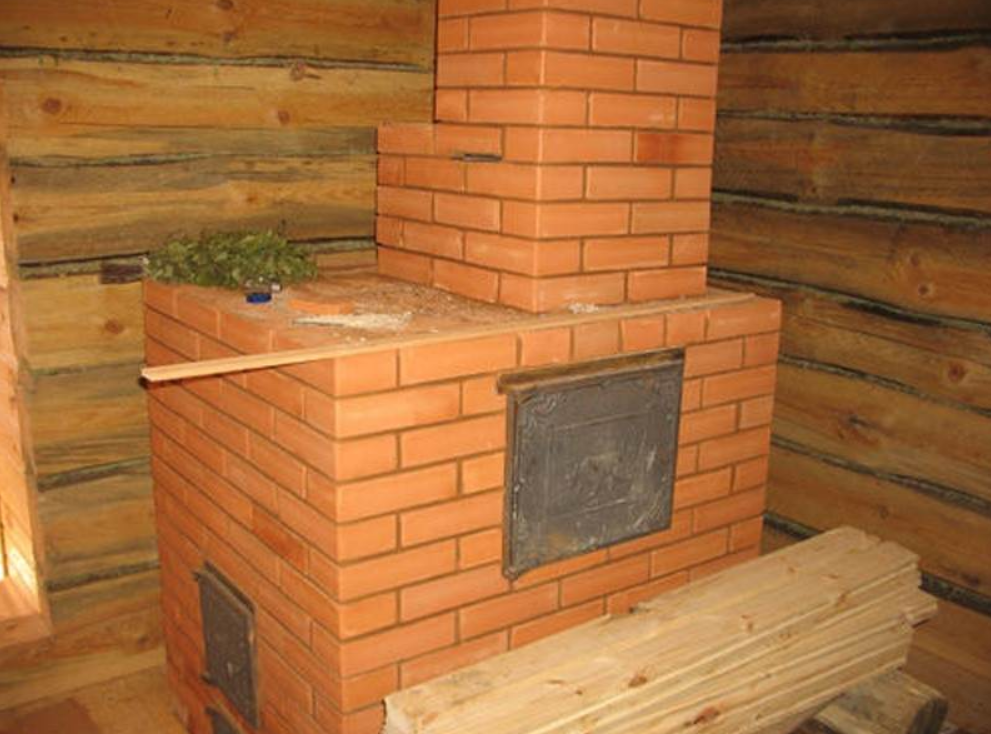

Кирпичная печь для бани – фото кладки

Первый ряд следует выкладывать очень тщательно. Он должен быть идеально горизонтальным, а размеры диагоналей получившегося прямоугольника – равны между собой.

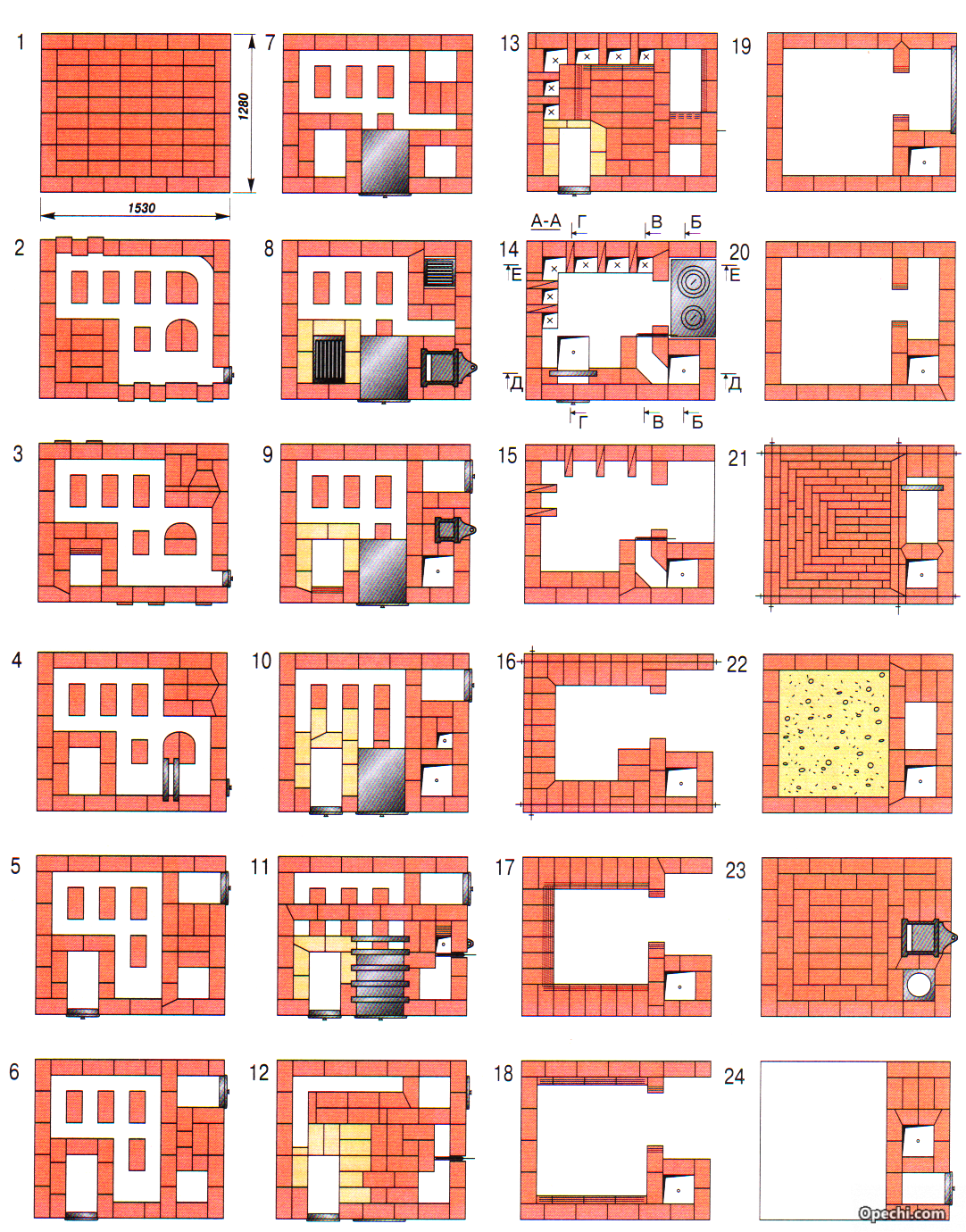

Порядовка банной печи из кирпича

По кирпичам первого ряда при помощи отвеса в дальнейшем проверяется вертикаль стенок печи. Горизонталь проверяется длинным уровнем (длина уровня должна быть больше диагоналей), а одинаковость диагоналей – шнурком. Кроме того проверяются прямые углы и прямая линия боковин этого ряда. Впоследствии каждый ряд также контролируется уровнем и проверяется на вертикаль.

Укладка стенки печи для бани своими руками из кирпича

Для крепления дверки поддувала на 3-м ряду используют оцинкованную стальную проволоку или полосу мягкой стали. Чтобы крепеж дверки не мешал кладке – в кирпиче болгаркой выбирают канавки, куда и утапливается проволока.

Крепление дверки печи для бани своими руками из кирпича

Под стальные уголки на 5-м ряду также болгаркой выбираются площадки так, чтобы металл оказался заподлицо с плоскостью кирпича. Колосники свободно укладываются на уголки и, если они прогорят, то так же свободно меняются на новые. Кроме того, своим расширением колосники не разрушают кирпичную кладку.

Колосники для банной печи из кирпича

Далее следует заняться возведением топочной камеры, а уже после нее, продолжить поднимать наружные стенки. Таким способом гораздо удобнее выдержать нужные размеры высокотемпературной топки и подогнать размеры тепловых зазоров между ней и наружной стенкой.

Выкладываем топку банной печи

Кладка топки выполняется из шамотного печного кирпича и огнеупорной глины. Делать всю печь из шамотного кирпича нецелесообразно, поскольку он имеет малую теплоемкость и быстро остывает. С другой стороны, использование в топке обычного красного кирпича, даже керамического, приводит к его быстрому разрушению от высокой температуры, и печь в баню из кирпича своими руками просто выходит из строя.

Кладка топочной камеры печи для бани из кирпича

Дверки топки, так же как и дверки камеры каменки, крепятся при помощи проволоки или металлических полос, как было указано выше. Периметр дверных рамок следует обернуть печным базальтовым шнуром, который компенсирует тепловые колебания размеров. Аналогичная компенсация делается и на направляющих рамках задвижек дымохода.

Подбираем колосники и камни для бани

Особое внимание также нужно обратить на подбор колосников. Они работают в очень агрессивных температурных условиях и поэтому могут быстро прогореть

Поэтому колосники обычно делают из жаростойкого толстого чугуна, но ни в коем случае не из арматуры, строительной катанки, насколько бы толстой она ни была. Прекрасные банные печи из кирпича своими руками получаются из обрезков рельс или рельсовых накладок. Срок службы таких колосников превышает срок службы самой каменной печи.

Самодельные колосники для кирпичной бани

Булыжники для каменки должны иметь округлую форму и размер, позволяющий без проблем загружать и выгружать их через дверку своей камеры. Роль булыжников могут играть среднеразмерные куски разбитых изоляторов высоковольтных линий. Они сделаны из жаропрочного стекла и стойко держать быстрые изменения температур. Но теплоемкость стекла хуже камня, такая печь будет быстрее остывать.

Какие существуют виды?

Конструкции банных печей бывают следующих типов, представленных в таблице:

Название	Характеристика	Особенность
Без дымохода или «по-черному»	Самые простые дровяные печи	В таких парилках отмечают качественный пар и аромат, но требуется ждать полного сгорания дров
«По-серому»	Сажа откладывается на камнях	Высокая степень загрязнения помещения
«По-белому»	Многофункциональна, экономична, проста в использовании и пожаробезопасна	Тепло в парную поступает долго, но сохраняется также длительное время
С плитой	Позволяет греть парную и готовить	Предполагает 2 чугунных плиты
Дровяная печь с топкой из предбанника	Позволяет сохранить тепло в парилке и предбаннике	Кислорода выжигается меньше
Печь с котлом	Вместе с теплом дает и горячую воду	Лучше строить в больших парилках, имеющих душевую, комнату отдыха, раздевалку
Мини-печь на дровах	Имеет небольшие габариты и проста в эксплуатации	Топится в течение 3-х часов
Открытые каменки	Чаще используются в саунах	Пар не отличается высоким качеством
Закрытые каменки	Закрытые каменки	Считаются лучшим выбором для парных

Особенности последующей кладки

Кирпичная кладка осуществляется строго в соответствии со схемой-порядовкой. Учитываются такие нюансы:

1. Формирование топочной камеры начинается с 6-го ряда. При кладке 6-8 ряда оформляется вход в нее и закрепляется дверца. Верхний конец проволоки устанавливается в 8-м ряду. Внутренние стенки топки надо выкладывать шамотным кирпичом. На уровне 5-го ряда ложится «под», а на уровне 8-го ряда возводится свод топочной камеры с хайлом.
2. Канал внутреннего дымооборота выстраивается, начиная с 8-го ряда. Для этого делаются внутренние перегородки высотой до 14-го ряда.
3. В пределах 7-14 рядов в печной стене создается ниша для установки бака с водой. Для его крепления устанавливается швеллер или уголок.
4. Несколько отличается кладка 9-го ряда. На нем делается выступ, на который устанавливается плита. Она должна ложиться на кирпич не менее чем на 2,5-3 см.
5. После 23-го ряда начинается кладка трубы внешнего дымохода. Она выстраивается с выходом на крышу. Обычно толщина его стенок составляет полкирпича. Весь дымоход имеет одинаковое прямоугольное сечение по всей высоте, для чего используется при кладке шаблон. Общая его длина, считая от «пода» должна составлять не менее 5 м. При прохождении через потолочное перекрытие и кровлю делается утолщение стенок (распушка и выдра).

Советуем почитать: Особенности строительства частных домов из кирпича

Пошаговое выполнение кирпичной кладки печи

Порядок возведения кирпичных стен для бани определяется строительной схемой – порядовкой. Предложенная пошаговая инструкция рассматривает поочередную кирпичную выкладку.

Кладка кирпича с 1-го по 7-й ряд

У начинающих мастеров возникает вполне логичный вопрос: как сложить печь от фундамента (первые 7 рядов)?

1. Первый ряд выкладывается сразу на гидроизоляционный слой фундамента. Кирпичи предварительно смачиваются водой. Угловые элементы выполняются под прямым углом, который проверяется уголком. Края требуют тщательного замера, что позволит предотвратить появление нежелательных зазоров в печной конструкции. В этом случае толщина готовых швов между кирпичами не должна превышать 6 мм. Чтобы лучше сложить кирпичи, нужно выполнить правильный замес раствора.
2. Второй ряд из кирпичей выкладывается аналогичным способом, при этом каждый последующий элемент должен располагаться на стыках кирпичей из нижнего ряда. По этой же схеме следует выкладывать кирпичи для третьего ряда. Здесь должна быть установлена поддувальная дверца. Она фиксируется тонкой проволокой и стальными полосами.
3. Прежде чем приступить к укладке следующего ряда, рекомендуется проверить ровность возводимых стен по вертикали и горизонтали, а также точность углов. В этом ряду устанавливаются колодцы для золы и решетки для воздухопроводных каналов. Для этого выполняются небольшие отверстия в элементах по 1 см с зазорами для монтажа колосника. Под установленной решеткой заднюю стенку выполняют слегка округлой.
4. В шестом ряду фиксируется установленная поддувальная дверка, а в седьмом ряду – завершается монтаж колосника и дверки для топки. Чтобы обеспечить безопасное отопление парной, печная дверка должна быть изготовлена из чугуна. На данный момент это самый прочный и жаростойкий материал.

Кладка кирпича с 8-го по 23-й ряд

1. Как сложить печь с 8-го ряда и до установки дымоходной трубы? При формировании восьмого ряда выполняется установка перегородки, которая служит основанием для обустройства дымоходной трубы. По аналогичному принципу кирпичная кладка выполняется до 14-го ряда включительно, на котором будут установлены швеллеры из металла. При этом в лицевой стенке печи необходимо обустроить небольшой проем для вертикальной установки водяного бака таким образом, чтобы он полностью соприкасался со швеллерами.
2. Для выкладки пятнадцатого ряда используются ½ кирпичей, которые между собой размещаются под небольшим углом. Это послужит основой для разделительной перегородки. До 18-го ряда выкладка кирпичей выполняется по аналогии с первыми рядами конструкции.
3. При кладке девятнадцатого ряда выполняется установка дверцы для вывода пара. Далее устанавливаются металлические полоски, с дальнейшей кладкой оставшихся рядов. Это необходимо для надежной фиксации дверной рамки для вывода пара и установки бака для горячего водоснабжения, который обкладывается кирпичным боем.
4. С 23-го ряда выполняется монтаж дымоотводной трубы, определяющей конечную высоту конструкции.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

• Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
• Если толщина налипшего слоя превышает 3 мм, добавляется песок;
• Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

В качестве советов и рекомендаций…

При выборе материалов для кладки необходимо учитывать
несколько нюансов:

Огнеупорный кирпич приобретается только для выкладывания
топки и зольника, а сооружать из него целую печь не стоит. На это есть
несколько причин: во-первых цена, а во-вторых, огнеупорный материал плохо
переносит влажность, а в помещении бани как вы понимаете этого не избежать.
Идеальным материалом для кладки банной печи
является шамотный кирпич

Температурный предел, который он может выдержать равняется
1400 градусам, а если учесть, что для топки печи будут использоваться дрова, то
этот рубеж превысить сложно.
 При
выборе любого кирпича, огнеупорного, шамотного или керамического, обращайте
внимание на внешний вид всей партии. В идеале, он весь должен быть одинаковым,
без трещин, сколов и одного цвета.
Темные пятна на красном кирпиче говорят о том,
что в процессе его изготовления были допущены нарушения и он пережжен.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Порядовка

В Интернете в большом количестве можно встретить разнообразные чертежи кирпичных печей для бани с порядовками — подробно расписанными схемами укладки каждого кирпича.

Первый ряд выкладывается без раствора. Он предусматривает дверцу для прочистки, фиксируемую под кирпичами проволокой.
Порядовка печи. Вариант 1

Далее каждый последующий ряд кладется с использованием раствора. Каждый кирпич промазывается им с верхней и тычковой части.

Для придания большей прочности последующий ряд выкладывается со смещением на 30-50% и перекрытием стыковых частей.

Поверх топки устанавливается плита из чугуна, предназначенная для банных камней.

На пятом ряду производится установка нагревательного бака. Кладку нужно производить таким образом, чтобы зазор возле поддувала создавался минимальный. Для решения данной проблемы можно использовать отдельные части кирпича. После этого бак и дверца обматываются асбестовым шнуром в 2 слоя для предотвращения их дальнейших повреждений.

Дверца в топочное отделение большего размера, чем у зольника, поэтому аналогия их крепления одинаковая, но для первого более крепкое. Оно состоит из 3 скрученных проволок, соединенных с кирпичами с помощью болтов и шайб. Сама дверка в местах примыкания к кирпичам промазывается асбестом.

Через каждые 4 ряда необходимо проводить влажную обработку кладки.

Обустройство дымохода исключает использование отдельных частей кирпича. Ширину хайла не стоит делать менее ¾ ширины кирпича.

Перед началом использования печи все локации возможного прохождения дыма необходимо очистить от раствора.

Спустя 4-5 дней перед пробной растопкой печи требуется открыть поддувало, а в качестве топлива использовать 500 г бумаги. После этого конструкцию оставляют на сутки.
Порядовка. Вариант 2

Постепенно необходимо увеличивать количество и характер топлива. При этом такая печь из кирпича своими руками должна быть проверена на наличие трещин (выходит ли из них дым) и равномерное прогревание.

Полезные советы

Для идеального результата следует помнить некоторые секреты процесса:

• изначально лучше положить насухо каждый ряд и, при необходимости, обрезать кирпичи, пронумеровать их;
• если используются в качестве топлива дрова, то дверца и колосник размещаются на одном уровне, если уголь, то последний опускается на 0,2 м;
• при установке колосников обязательно нужны зазоры. Они монтируются по направлению поддувального канала;
• отдельные части кирпичей лучше применять в верхних рядах.

Положительные и отрицательные стороны.

Положительные стороны

Комфорт в использовании

Благодаря кирпичной основе печь воспроизводит более мягкий и приятный пар, что важно для бани.
Сохранение тепла в течение долгого времени. Кирпичная печь сохраняет накопленное тепло в течении 7-8 часов после прекращения топки

Это позволит сохранять комфортный уровень тепла в помещении в течение достаточного времени.
Экономное использование. Кирпичная печь не требует дополнительных проводов и электричества, что позволит значительно сэкономить на финансах.
Безопасность и отсутствие вреда. Все материалы, из которых изготавливается кирпичная печь, в том числе кирпич, дерево – полностью безопасны и экологичны для окружающей среды и человека.
Безопасное использование. Подобная конструкция из кирпича позволяет следовать всем параметрам техники безопасности.
Уникальные дизайны и оформления. Среди готовых вариантов можно подобрать идеальные для себя, а также создать собственный вариант оформления.

Отрицательные стороны

• Требования к уходу. Кирпичная печь требует должного ухода и чистки, в том числе дымохода и решетки.
• Повышенная стоимость. Подобная конструкция потребует значительных затрат, как при приобретении материалов, так и в процессе самой стройки.
• Требуемое время для растапливания печи. Процесс топки и нагревания потребует долгое время, особенно если требуется высокая температура в парилке.
• Выбор размеров. Следует подбирать кирпичную печь только в соответствии с размерами парилки, чтобы не допустить того, что печь занимает большую часть помещения.
• Различные особенности и сложности в сооружении. Подобное изделие потребует большого труда, чтобы создать идеальную печь.

Требования к выполнению строительных работ

Строительные правила (СНиП и СП) требуют для печей весом более 700 кг устраивать собственный фундамент. Необходимо делать его отдельно от основания бани, поэтому, удобнее всего строить печь параллельно с постройкой самого помещения.

Создание фундамента — самый первый этап строительства печи, определяющий успех дальнейших работ. Здесь могут быть использованы разные варианты конструкции, от винтовых свай до полноценной залитой бетонной плиты (самый предпочтительный вид фундамента).

Сама печь строится из двух разновидностей кирпича. Для топки используется специальный материал — огнеупорный (шамотный) кирпич.

Использовать обычный рядовый блок нельзя — от сильного нагрева он потеряет прочность и начнет крошиться.

Кроме этого, кладку кирпича производят на глину, а не на обычный цементно-песчаный раствор. Это важный момент, так как глина и шамотный кирпич от воздействия высоких температур спекается в монолит.

Это позволяет сохранить герметичность топки даже когда наружные швы начнут выкрашиваться — это неизбежный процесс, требующий постоянного внимания.

При обнаружении подобных изъянов производится расшивка дефектного шва и повторное заполнение глиняным составом.

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м  заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны).  Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок.  8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м  дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м  добавляются две металлические перемычки над основной шахтой.

В 17-м  снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда.  Следующие два  без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Виды

Выделяют 4 основных вариации банных печей:

• «по-белому»;
• «по-черному»;
• «по-серому»;
• с плитой.

Печки, которые топятся «по-черному», не имеют дымохода, и уже многие десятилетия используются в деревнях по всей стране. Весь чад и дым уходят через само парильное помещение – естественным путем сквозь щели и зазоры крыши. Безусловно, так в них возникает самый лучший пар и аромат, и мыться становится очень приятно, но в то же время приходится ждать, пока не прогорят все дрова. При выборе печей «по-черному» рекомендуется обрабатывать внутренние стены бани специальным раствором, способным предотвратить возникновение остатков сажи. Бани «по-черному» имеют очень высокий КПД, а потому при их использовании можно сэкономить на топливе.

Далее по сложности следуют печи, которые топятся «по-серому». Они обладают дымоходом, а потому баня прогревается гораздо быстрее. Однако все равно приходится ожидать, пока не сгорит все топливо, так как сажа откладывается на камнях. Стены не пачкаются копотью, но когда подается жидкость на камни, вместе с паром из печи появляется незначительное количество микрочастиц сажи. Такая конструкция может быть прямоточной и с каналами. В первом случае камни, размещающиеся над топкой, оказываются в огне, а газы выходят на воздух через трубу, а во втором – через две задвижки.

Печи «по-белому» прогревают помещение на срок до 12 часов, но не загрязняют камни, поэтому считаются наиболее экологичными. Процесс происходит следующим образом: от топлива нагревается перекрывающая металлическая плита, а от нее – и камни, которые будут хранить тепло в течение нескольких часов. Такой метод нагрева предстает наиболее затратным – расходуется большое количество дров и иных материалов. Раньше короб, в который складывали камни, мастерили из обычного черного железа, а сейчас из жаропрочной нержавеющей стали. Традиционно в банях «по-белому» имеется два отдельных пространства: предбанник и непосредственно парилка. Чтобы согревать оба помещения, одной стороной печь выходит в предбанник.

В четвертом же случае – с плитой – камни и бак с водой, размещение которых можно менять, нагреваются от двух чугунных плит. Одна из них размещается над топкой, а вторая – над дымоходом. С трех сторон плиты должны быть ограждены кирпичным экраном, который будет обеспечивать высокую температуру воды. Такие печи обычно сооружаются самостоятельно.

По применяемому виду топлива выделяют печи:

• дровяные;
• растапливаемые каменным углем;
• природным газом;
• дизельным топливом;
• древесностружечными брикетами;
• электроэнергией.

По типу конструкции они делятся на печи:

• с открытой каменкой (характерны для финской сауны);
• с закрытой каменкой;
• комбинированные.

Печи-каменки периодического действия обычно выбираются большими семьями, когда много человек отправляются мыться, но длительность парильного процесса небольшая. Они обладают толстыми стенами, которые в течение продолжительного времени хранят тепло и обеспечивают необходимый срок функционирования бани. Дым проходит сквозь камни перед попаданием в дымоходную трубу. Объем каменной засыпки в такой каменке гораздо больше, чем в каменках постоянного действия.

Банные печи постоянного действия имеют минимальные толщину стенок и объем камней, находящихся в изолированном металлическом коробе над топкой. Их основное преимущество – возможность пользоваться парной в процессе растапливания. Печи с закрытой каменкой также являются более безопасными. Нагрев осуществляется внутри корпуса через стенку, являющуюся общей для каменки и топки. Камни намного дольше хранят тепло, а воздух в парной при этом имеет стабильную оптимальную температуру. Для прогревания воздуха в такой бане потребуется около 4-5 часов.

Отдельно стоит выделить такую разновидность, как каменная печь-камин для бани. Такая конструкция отличается привлекательным дизайном, но обладает низким КПД. Если установить задвижку из огнеупорного стекла, то можно обезопасить себя от языков пламени и насладиться отдыхом в согретом помещении. Именно поэтому камины часто устанавливаются в «предбанниках». Современные технологии позволяют конструировать и мини-каменки. Такая конструкция быстро согревает баню, но даже после того, как топливо полностью сгорит, подогрев помещения остается. Ее длина и ширина обычно составляют 2 кирпича.

Часто возникающие вопросы

Процесс строительства печи довольно сложный, вызывающий массу вопросов. Некоторые из них появляются у всех пользователей. Для экономии времени необходимо ответить на них заранее.

Насколько точны схемы-порядовки из сети, нет ли в них ошибок?

Ошибки возможны в любом случае, независимо от источника. Для того, чтобы подстраховаться, можно попробовать поискать готовые схемы на специализированных форумах, где есть опытные специалисты. Они дадут точные схемы и помогут полезным советом, если что-то покажется непонятным.

Можно ли использовать винтовые сваи с обвязкой из швеллера в качестве основания?

Винтовые сваи являются вполне допустимым вариантом фундамента, особенно на пучинистых или нестабильных грунтах. Надо только правильно подсчитать несущую способность и погрузить их на нужную глубину. При этом, ростверк надо сделать достаточно мощным и уложить поверх него бетонную плиту.

Как выбрать размер печи?

Величина печной топки соотносится с размером обогреваемого помещения в диапазоне от 1:50 до 1:70. Учитывают размер парилки и моечного отделения. Поскольку режим обогрева бани достаточно жесткий, рекомендуется выбирать меньшее значение (1:50).

Можно ли использовать облицовочный кирпич?

Для постройки печи используют обычный рядовый кирпич. Если необходимо выполнить отделку печи, можно использовать клинкерную плитку — она максимально реалистично имитирует кирпичную кладку и обладает подходящим размером — толщина всего 2-2,5 см.

Что предпочесть, кирпичную трубу или современный сэндвич?

Сэндвич легче. Если печь небольшая, лучше выбрать его и снизить тем самым нагрузку на основную конструкцию. Однако, для крупных массивных печей можно строить кирпичные трубы и сэкономить на покупке сэндвича.

Секреты безупречного дымохода

При установке дымохода нужно подумать о соблюдении правил пожарной безопасности. Не следует забывать о том, что расстояние от крыши до трубы не должно быть меньше 80 см. Что касается толщины стенок дымохода, она должна составлять не менее чем полтора кирпича. Быстро они не прогреются, однако тепло сохранят надолго. Кроме того эта мера поможет защитить внутренние стенки от образования конденсата.

Как правило, печь перекрывают с 12 по 19 ряды кладки, а на 21 нужно сформировать два канала, каждый размером с кирпич.

Расстояние над ядром необходимо перекрыть полным бруском с отнятой четвертью (так называемые трехчетверки), выпустив в проем справа.

Прежде чем заняться дымоходом, образовавшиеся пустоты следует утеплить минеральной ватой.

Закончив 22 ряд кладки, необходимо начать смещение каналов дымохода к центру. Если порядовка предполагает, что ядро должно быть полностью перекрыто, нужно уложить над ним еще один ряд кирпича.

Установка задвижек начинается после объединения каналов. Минимальное расстояние между ними составляет один ряд кладки кирпича.

Необходимо учесть, что размеры канала дымохода должны строго соответствовать указанным. Увеличение сечения приведет к медленному удалению продуктов горения топлива.

Необходима обработка всех соединений во избежание формирования щелей, которые быстро приведут к образованию копоти на стенах и потолке бани. Если зазоры обнаружены, нужно устранить их с помощью раствора из песка и глины.

Чтобы печь для бани просушилась полностью, потребуется не меньше 14 дней. Завершив кладку, нужно проверить тягу, открыв для этого все дверцы и заглушки. Первая топка должна проходить при не до конца разогретой печи. В этом случае лучшим топливом станет щепа.

Подготовка чертежа

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

1. Размеры конструкции.
2. Тип выбранной модели.
3. Расположение топки и выход для закладки дров.
4. Расположение и размеры дымохода.
5. Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Кладка банной печи из кирпича

Обратите внимание: если основание под печь находится ниже уровня пола, то кирпич укладывается при помощи смеси цемента с песком (один к трем). А если располагается напротив уровня пола — в процессе кладки печи устанавливают лист из металла с той стороны, куда будет выходить топка.

С помощью кельмы берем нужное количество глиняной смеси, разравниваем раствор на месте кладки.
Уже помеченный кирпич окуните в ведро с водой и установите на раствор, следя за толщиной шва — он не должен превышать пол сантиметра.
Осадите кирпич, постукивая кельмой по нему, подобрав остатки смеси по бокам кладочного шва.
Старайтесь постоянно брать одинаковое количество раствора. Нанесите смесь на новое место под кирпич, а также на грань уже уложенного кирпича

Эта грань имеет название — тычок, кладочный шов там не должен превышать 3 мм.
Следующий кирпич укладываем тычком к тычку (они должны быть намазаны глиняной смесью).
Обратите внимание: толщина шва чем меньше — тем лучше.
Сверяемся со схемой-порядовкой. Через три-четыре ряда кладку протираем мокрой тряпкой

Важно! При укладке печи вертикальные швы не должны совпадать, они перекрываются кирпичом следующего ряда ровно посередине, или не менее 1/4 частью кирпича. Также кирпич не укладывают поврежденной стороной внутрь печи

Обтесанные половинки кирпичей располагают внутрь кладки, но ни в коем случае не внутрь дымохода или самой печи.
