Каркас теплицы из профильной трубы + чертежи

Как построить теплицу пошагово из профильной трубы

Возведение профильной тепличной конструкции предусматривает соблюдение очередности выполнения определенного алгоритма действий. Перед началом работ не помешает просмотреть на видео краткий обзор строительного процесса:

Фундамент для теплицы из профильной трубы

Тип основания выбирают еще на стадии, когда разрабатывают проект теплицы в чертежах из профильной трубы, определяются с обшивкой. Поликарбонат легкий. Конструкция не требует усиленного фундамента. Если выбрано для обшивки стекло, вес парника увеличится. Потребуется создание прочного основания.

Тип фундамента подбирают с учетом характеристик грунта, уровня залегания грунтовых вод. Обычно для теплиц используют свайное, столбчатое или ленточное основание. Для большинства регионов бетонная лента считается оптимальным выбором.

Для заливки фундамента на участке наносят разметку. Выкапывают траншею глубиной 80 см. Дно засыпают слоем песка и щебня толщиной примерно 20 см. Стенки траншеи укрывают рубероидом. На поверхности устанавливают из досок опалубок. Внутри траншеи из арматуры устанавливают армирующий каркас, по форме напоминающий короб. К прутам приваривают анкерные шпильки. Их резьбовая часть по высоте должна выступать из бетонной ленты. К анкерам будет закреплена нижняя обвязка профильного каркаса.

Заливку бетона осуществляют одним днем. Ленту делают так, чтобы она выступала из земли 20 см. Фундамент оставляют набирать прочность месяц. Поверхность периодически смачивают из лейки, накрывают пленкой.

Сборка каркаса теплицы из профильной трубы

Когда основание наберет прочности, приступают к сборке профильного каркаса. Поверхность бетонной ленты для гидроизоляции укрывают рубероидом. По периметру фундамента выкладывают трубу 40х20 мм нижней обвязки. Из профиля сваривают раму, фиксируют к выступающим из основания анкерам.

Дальнейшее строительство теплицы своими руками из профильной трубы предусматривает установку вертикальных рам каркаса. Первыми ставят торцевые элементы. На рамах сразу из трубы формируют дверной проем шириной 70 см и большой проем для форточки шириной 80 см. Промежуточные профильные рамки располагают шагом 1 м. Элементы приваривают стойками к нижней обвязке из профильной стальной трубы. Между собой рамки сваривают горизонтальными перемычками из трубы 20х20 мм. Элементы обеспечат устойчивость профильному каркасу. Перемычки приваривают заподлицо к элементам рамы, чтобы не образовалось выступов.

Совет! При возведении профильного арочного каркаса первую перемычку крепят ниже 10 см от перегиба дуги. К трубе будет фиксироваться поликарбонат.

Установка дверей и окон

Створки дверей сваривают из трубы 40х20 мм. Для форточек хватит профиля 20х20 мм. На элементы профильного каркаса створки навешивают петлями. Обшивку осуществляют аналогичным материалом, что использовали для теплицы.

Виды теплиц из профильной трубы

Вот основные виды:

По форме капли

Конструкции с вытянутым верхом с заостренным краем. Эти сооружения стойкие к искажению и перекручиванию. За счёт особой формы кровли, снег с неё сразу слетает, что предупреждает вред от тяжести:

Арочного типа

Обладают фигурой дуги. Данные теплицы конструируются с быстротой, хорошо сдерживают ветровые порывы. Обладая арочной формой, замечательно пропускают лучи солнца. Прекрасно подойдут для посадок любящих свет;

В форме пирамиды

Стены склонены внутрь под малым углом и сходятся в верхушке. Обладая такой формой строение переносит большие порывы ветра, на крыше не накапливается снег. В часы утра и вечера солнце хорошо проходит внутрь, а когда солнце в зените, грани отражают лучи, что не даёт перегреваться насаждениям;

Односкатные

Одна сторона такой постройки выше, за счёт чего крыша выходит под наклоном. Часто такие парники приставляются к другому строению – к дому, строению. Одна стена у них выходит общей. Это даёт возможность сократить место на делянке, расходное сырьё;

Двускатные модели по типу шатра

Эти сооружения не вмещают загнутых элементов, что делает полегче процедуру возведения теплички. В эти домики можно посадить и высокорослые культуры. Нужно учесть, что для формирования надо достаточно сырья. Парник также бывает двускатным;

Парник Фёдорова или хлебница

Разработан для высаживания низко растущих растений. Крышка этого парника сдвигается, как в хлебнице, отсюда и пошло название. Это предоставляет быстрый доступ к растениям.

Базовый комплект оборудования теплиц и тепличных комплексов

При проектировании зимней промышленной теплицы современного типа следует учесть необходимость размещения внутри здания систем и коммуникаций, принимающих непосредственное участие в технологических процессах:

• климатических систем, связанных с вентиляцией, отоплением, озонированием и пр.
• энергообеспечения и освещения;
• систем гидропоники, полива и орошения;
• оборудования для сортировки и охлаждения продукции;
• устройства автоматизации управления и контроля.

Вентиляционную систему принято размещать на крыше и в боковых стенах сооружений. Она представляет собой окна с редукторами на реечной передаче. Для изготовления основных профилей вентиляционных окон целесообразно использовать алюминий.

Поскольку эффективность использования теплиц и тепличных комплексов главным образом зависит от создания благоприятного микроклимата для выращивания сельскохозяйственных культур, проектированию и внедрению климатических систем следует уделить пристальное внимание. В первую очередь это касается организации рационального воздухообмена

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений

Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата

В первую очередь это касается организации рационального воздухообмена. Для обеспечения правильной циркуляции воздушных масс внутри сооружения размещают пропеллерные вентиляторы, в тёплое время года выталкивающие горячий воздух через вентиляционные окна для предотвращения перегрева растений. Кроме того, перемешивание воздушных масс позволяет оптимизировать температурный режим и предотвратить появление конденсата.

Для регулирования уровня освещённости и экономии энергии в тепличных комплексах устанавливаются термоэкраны. Хорошо себя зарекомендовали приспособления с алюминиевым покрытием, способные обеспечить эффективное охлаждение в жаркий день и сохранить тепловую энергию в ночное время.

Системы озонирования позволяют увеличить содержание растворённого кислорода, оказывающего позитивное влияние на урожайность и качество конечного продукта.

Для профессионального проектирования теплиц с учётом необходимой для эксплуатации инфраструктуры запрашиваются технические условия на подключение объекта к сетям электро-, газо-, водоснабжения и канализации. На основании их показателей проектируются технологические системы и коммуникации, необходимые для нормального функционирования процесса.

Причём помимо расчётных данных по водо- и энергоотведению, учитываются нормативы пожарной и санитарной безопасности, а также регламенты правил землепользования и застройки, утверждённых местным муниципалитетом.

Совокупность всех полученных данных позволяет рассчитать площадь застройки тепличного комплекса или адаптировать запланированную инфраструктуру к имеющемуся участку земли.

Как видим, современные теплицы представляют собой высокотехнологичные объекты с максимально автоматизированным производственным циклом. Строительство такого сооружения требует немалых финансовых вложений, поэтому уже на стадии проектирования следует очень ответственно подойти к выбору исполнителей работ, которые должны не только обладать высоким профессионализмом, но идти в ногу со временем, используя в своей работе последние достижения и разработки профильных институтов.

Обшивка стенок и крыши

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм. Материалом 4 и 6 мм обшиваются сезонные теплицы, а 8 и 10 мм зимние варианты. Чтобы листы не прогибались под весом снега, точки крепления 4-миллиметрового поликарбоната располагаются с интервалом 40 — 50 см, у 6-миллиметрового — 70 см. Для более толстых листов допускается увеличение расстояния до 1 м.

Последовательность обшивки:

1. Распаковав листы, нужно определить на какой из сторон есть защитное покрытие.
2. После разрезания листа на его торец, который будет внизу, наклеивается перфорированная лента, не препятствующая стеканию конденсата по каналам. Герметизация верхнего конца, чтобы в ячейки не попадала дождевая вода, осуществляется скотчем.
3. Подготовленный лист из поликарбоната крепится к фасаду кровельными саморезами. При использовании варианта с пластиковыми термошайбами нужно предварительно просверлить отверстия на 2 мм больше диаметра винта. Это предотвратит коробление обшивки от теплового расширения поликарбоната при изменении температуры.
4. Вырезаются проёмы для форточек и двери.
5. Обшивка задней стены производится аналогично.
6. Поликарбонат на крышу и бока теплицы укладывается защитным слоем вверх и крепится кровельными саморезами. Соседние листы кладутся внахлёст.

Для покрытия теплиц применяется сотовый поликарбонат толщиной от 4 до 10 мм

При обшивке полиэтиленовой плёнкой она крепится планками, прикручиваемыми саморезами или специальными для арочных конструкций обручами.

Арочная теплица – особенности

Чтобы из профиля сделать арочный парник, потребуется иметь трубогиб. Это специальный инструмент, при помощи которого металл можно согнуть под любым углом, получая плавный переход. Если его нет в наличии, нужно немного потрудиться:

1. Трубу нарезать необходимой длины.
2. На одной стороне сделать небольшие напилы.
3. Согнуть профиль до нужного радиуса.

Совет. Чем чаще выполнить напилы, тем легче согнется труба и тем плавне будет изгиб.

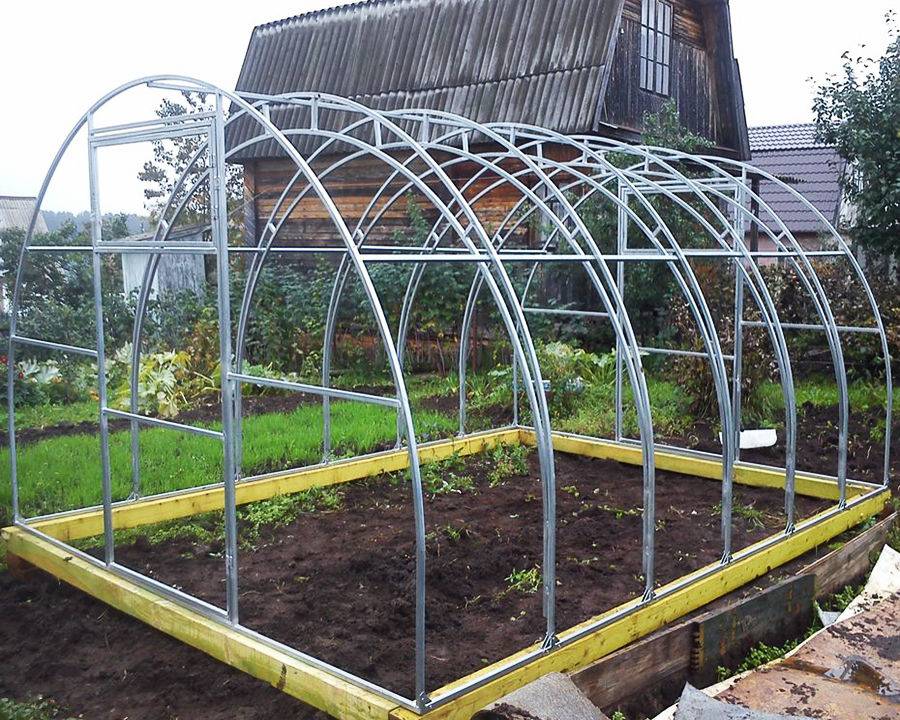

Арочная теплица из профильной трубы

Кроме этого существуют народные методы для сгибания. Один подразумевает прокаливание трубы песком. Прокаленный песок нужно засыпать вовнутрь, плотно утрамбовать, заткнув оба выхода чопами. Как подтверждают специалисты, с таким наполнением согнуть трубу можно руками, без дополнительных приспособлений.

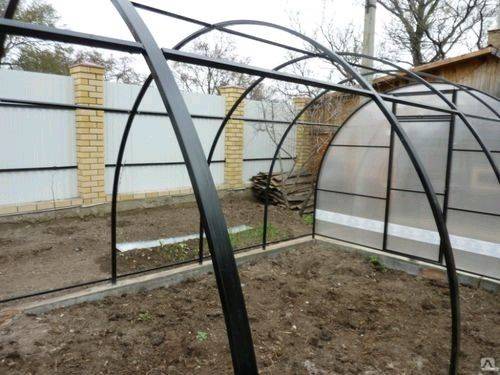

Дуги из профильной трубы можно сделать трубогибом

Готовые дуги потребуется закрепить согласно инструкции:

1. Фронтальную дугу установить на основание, выставить по уровню вертикально, приварить.
2. Установить и прикрепить две вертикальные стойки на фронтоне, которые будут коробом для установки двери.
3. Аналогично смонтировать следующую арку.
4. Между собой арки закрепить с боковых сторон деталью нужного размера.
5. Подобным образом установить все дуги.
6. По верхней части проложить трубу, приварить к каждой дуге.
7. Если конструкция не достаточно надежна, выполнить дополнительные крепежные детали по бокам.

Внимание! Сборку лучше начинать с двух противоположных сторон, чтобы конструкция была крепче. Готовая арочная теплица из профильной трубы

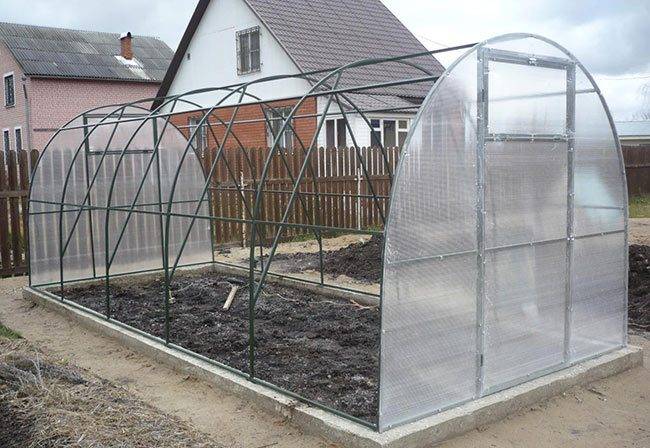

Готовая арочная теплица из профильной трубы

Двери и форточки собрать согласно прорисованной схеме и приварить к фронтону.

Формы теплицы

Чисто конструктивно тепличные строения не отличаются большим разнообразием форм. В основном используют три разновидности:

• арочные;
• в виде домика с односкатной крышей;
• с двускатной крышей.

Если стоит задача сделать теплицу из профильной трубы своими руками, то оптимальный вариант – первый, в виде арки. Для этого используется небольшое количество материалов, меньше стыков и соединений элементов. Такая модель позволяет интенсивно сбрасывать атмосферные осадки, что для легкого строения немаловажный фактор. Если размеры теплицы значительные, то потребуется провести .

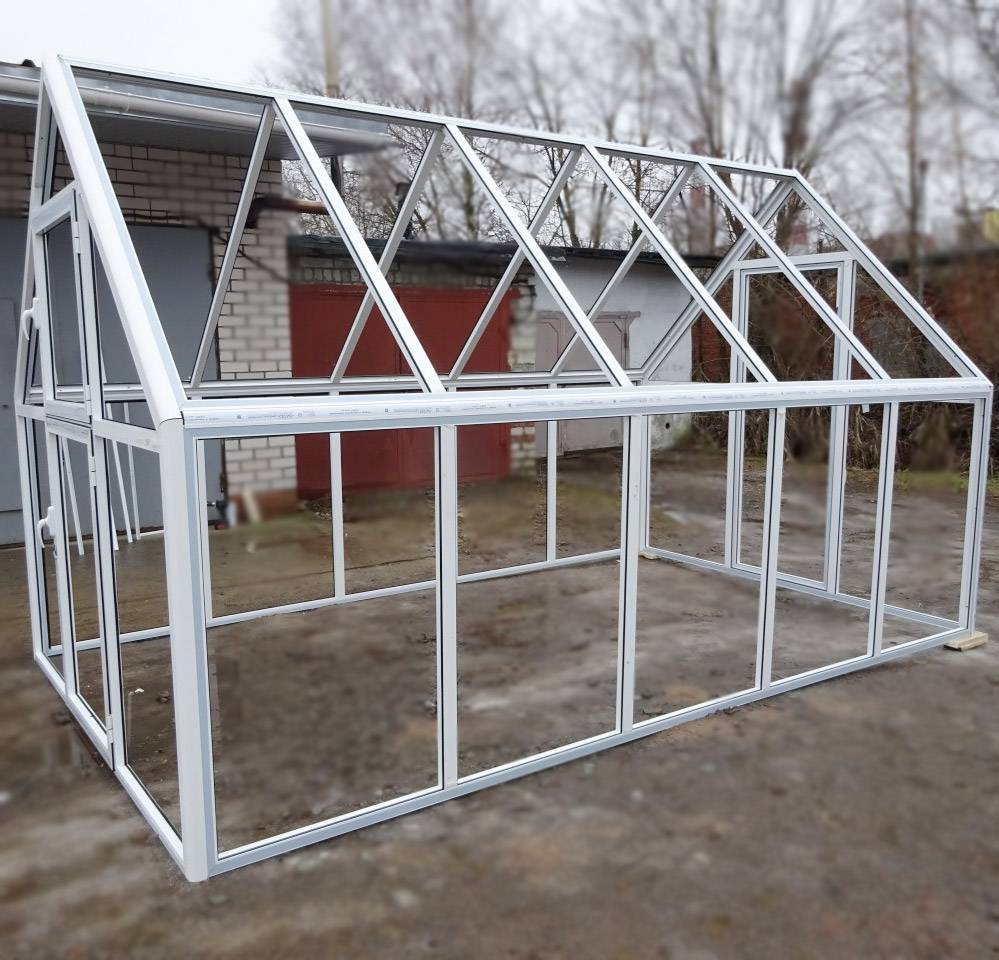

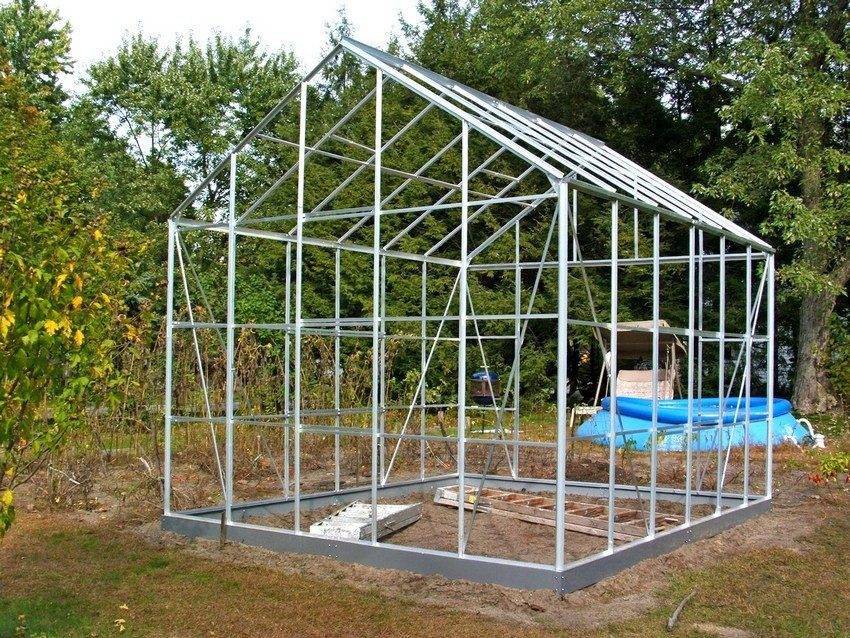

Теплица в виде домика с двускатной крышей

Выясняем всё про размеры

Размеры теплицы высчитываются исходя из собственных пожеланий и соответствия стандартным габаритам профильной трубы с поликарбонатом. Это делается, чтобы исключить перерасход материалов, лишних обрезков и лишней работы, которая может быть связана с компоновкой этих обрезков в попытке сэкономить. Последнего делать категорически не стоит.

Стандартные размеры поликарбоната 6х2,1 м. При обшивке каркаса не потребуется обрезать его листы.

Высоту можно увеличить искусственным способом: с помощью ленточного фундамента. Ещё один плюс такого фундамента в защите от проникновения грызунов или других вредителей.

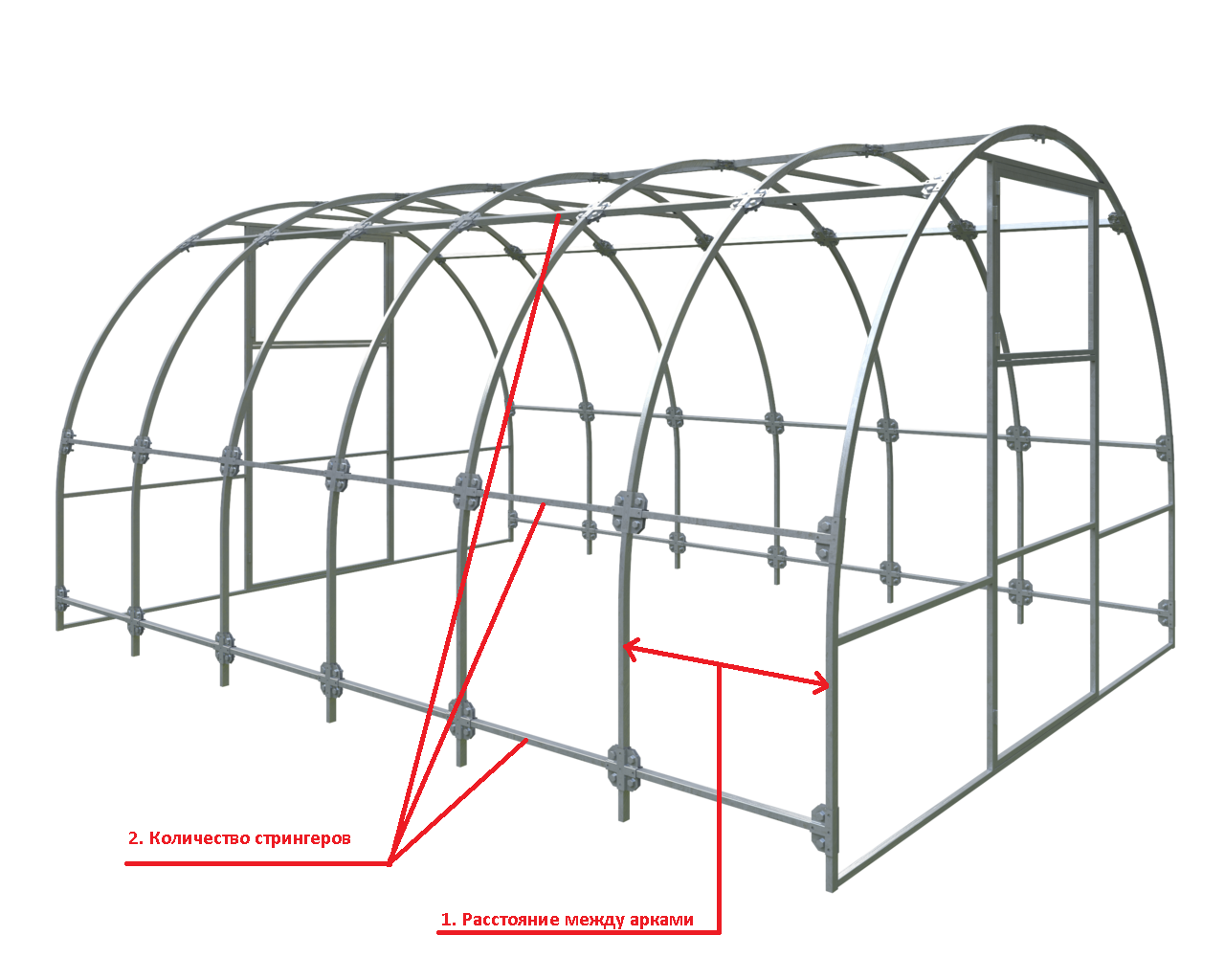

Расстояние между каждой аркой устанавливается в 1 метр. То есть на каждые три арки – один лист поликарбоната (6х2,1 м). Если к примеру планируется шестиметровая в длину теплица, значит потребуется 7 хлыстов профиля для основных дуг и 3 листа поликарбоната.

Оптимальное сечение профтрубы для дуг и нижней опорной рамы: 25х25х2 мм. Для перемычек и форточек подойдёт сечение 20х20х1,5 мм. Для каркаса двери – 25х25 мм.

Если нужна теплица более 6 м. в длину, также ориентируйтесь на стандартные параметры поликарбоната, чтобы избежать перерасхода. Например, 8-10-12 м.

Если у Вас будет более крупная по всем габаритам теплица, то для основы каркаса берите профильную трубу сечением от 30х30 до 40х40 мм.

Вход в теплицу делайте не менее 0,7-0,8 м., это обеспечит удобство вноса рассады и инструментов, будет достаточно пространства для заезда обычной садовой тачки.

Если теплица будет использоваться в холодное время года, сделайте небольшой тамбур. Он защитит от сквозняка при входе-выходе. Также в нём практично хранить садовый инвентарь.

Толщина поликарбоната для теплицы

Для арочной формы достаточно 4-6 мм, но лучше брать 6 мм поликарбонат, кровля будет крепче и устойчивее. А вот 4 мм может не перезимовать, зависит от того, какая будет погода. Если вы живёте на своём участке круглый год, то сможете контролировать снеговую нагрузку, при необходимости очищая налипшее.

В случае обшивки теплицы поликарбонатом в 4 мм, расстояние между дугами уменьшается, чтобы не потерять в нагрузке. Но экономя таким образом, Вы всё равно тратите больше на металлопрофиль. Да и не факт, что надёжность кровли от этого вырастет.

А с поликарбонатом толщиной в 6-8 мм зимой гораздо больше гарантий, что листы не прогнутся под весом снега.

Сооружение фундамента

Составив подробный план-схему будущей теплицы, можно переходить к подготовке основы под нее. Несмотря на то что надворные постройки из профильной трубы имеют довольно легкий вес, их все равно нельзя оставлять без фундаментной основы. Это обусловлено тем, что облегченные конструкции могут сломаться под действием ветра либо вовсе могут быть похищены злоумышленниками, если не закрепить их на участке максимально надежно. Избежать перечисленных неприятных ситуаций можно, обратившись к изготовлению ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа грунта на участке.

Прежде чем приступать к обустройству фундаментной основы, очень важно грамотно подготовить под нее выделенное место. Его скрупулезно очищают абсолютно от всех загрязнений. Кроме того, нередко убирается верхний почвенный слой

После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки

Кроме того, нередко убирается верхний почвенный слой. После этого делают правильную разметку, опираясь на составленную до этого схему, забивая по периметру будущего сооружения колышки из дерева. Эти детали будут служить основами для удержания веревки.

Рассмотрим проведение данных работ поэтапно.

1. Сперва почву просверливают, четко придерживаясь конкретного шага. Диаметр всех дырок должен быть таким, чтобы труба в них помещалась беспрепятственно без дополнительной подгонки.
2. Поместив опорные детали в подготовленных отверстиях, наружные промежутки надо заполнить грунтом подходящего типа. Его дополнительно понадобится уплотнить.
3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
4. Затем в верхней части вводят пластинку из металла. Вместо нее, допустимо использовать заранее подрезанную арматуру (таким образом, получится сцепка между каркасом и фундаментом самодельной теплицы).

Чертежи теплиц из профильной трубы с размерами. Теплица из профильной трубы своими руками – чертежи и схемы типовых, эргономичных конструкций

Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:

• Пристроенная к дому с односкатной или ассиметричной овальной крышей.
• Отдельно стоящая арочная конструкция.
• Теплица домиком из профильной трубы с двускатной кровлей.

Исходя из заданного размера профтруб, целесообразная длина постройки: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных грядок 3-6*3 м, для трех – 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.

Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте

Каркас теплицы из профильной трубы – чертежи и расчеты

Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я

Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм

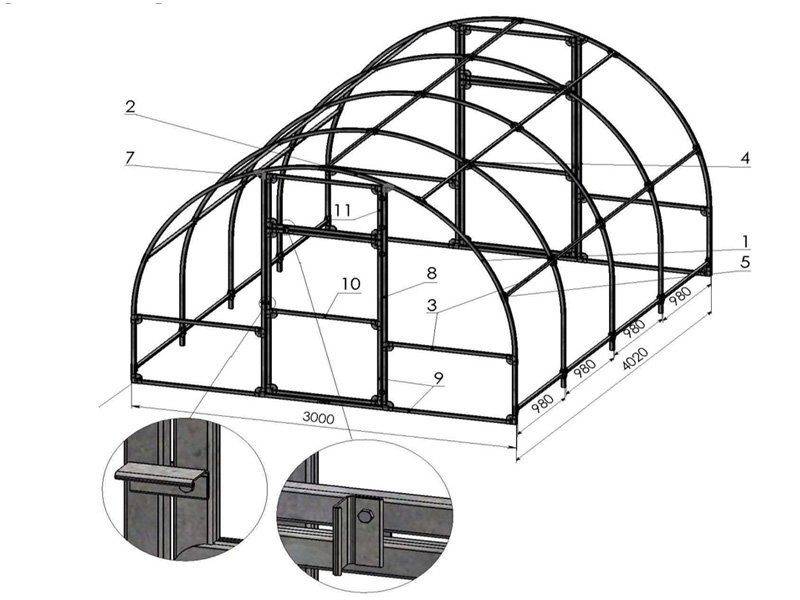

Подробный чертеж арочной постройки

Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.

Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.

Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала

Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.

Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:

в=х, следовательно,

с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.

Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки

Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.

Про вход

Вход в теплицу лучше сделать с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного вноса горшков с рассадой и инструментов. Для зимних теплиц из профтрубы рекомендуется пристроить небольшой тамбур, это поможет избежать потоков холодного воздуха при входе.

Монтаж металлического каркаса под поликарбонат

Вопрос о том, как сделать арочную теплицу активно обсуждают на садоводческих форумах. Каркас из профильной трубы под полимером считается довольно прочным сооружением и его вполне можно построить своими руками.

Основательный фундамент под металлический каркас

Подробная схема строительства фундамента

Фундамент под металлический каркас – обязателен. Ведь если срок службы строения более 20 лет, то его основание должно быть из прочных и долговечных материалов.

Внимание! Фундамент из бетона следует заглублять до уровня промерзания грунта, иначе его «поведет» в морозный период. Ленточный фундамент из кирпичей и бетона вполне надежно, для его строительства необходимо следовать простым рекомендациям:

Ленточный фундамент из кирпичей и бетона вполне надежно, для его строительства необходимо следовать простым рекомендациям:

1. Выбрать солнечное, безветренное место. Разметить размеры фундамента, исходя из плана. Выкопать траншею по периметру будущей постройки. Ширина канавы должна быть 20 см, глубина – 10 см.
2. Смонтировать опалубку из любых досок, укрепить ее арматурой. Залить в траншею бетон, утрамбовывая его штыковой лопатой для удаления пузырьков воздуха.
3. Горизонтальность бетонной ленты следует проверить с помощью строительного уровня.
4. В торцы и боковые стороны ленты нужно вставить анкерные болты (12 мм) в соответствии с основанием будущего каркаса.
5. После полного застывания бетона можно выкладывать несколько слоев кирпичной кладки. Необходимо контролировать полное заполнение швов раствором и совпадение с местами расположения анкерных болтов.
6. Перед строительством каркаса нужно просверлить в нем отверстия для анкерных болтов и закрепить соединения гайками.
7. На фундамент необходимо положить один слой гидроизоляционного материала.

Каркас из профильной трубы: шаг за шагом

Добротный каркас из металла

Для сооружения каркаса понадобятся следующие составляющие:

• 10 труб 40х20 мм;
• 40 перемычек для рам шириной 20х20 мм, длиной – 670 мм;
• 2 трубы для продольных балок 40х40 мм, длиной – 4 м.
• 2 трубы для поперечных балок 40х40 мм, длиной – 3 м.

Пошаговая инструкция:

1. Закрепить по периметру готового фундамента продольные трубы.
2. Приварить к ним поперечные.
3. Согнуть необходимое количество арок с помощью трубогиба.
4. Первую дугу следует приварить к продольной трубе таким образом, чтобы совпадали края основания и дуги. Для контроля своих действий лучше использовать отвес.
5. Поочередно нужно установить все дуги, используя перемычки.
6. Если все было сделано правильно, то последняя приваренная арка придется как раз на край продольных оснований.
7. Теперь следует приварить торцы с перегородками под дверь и под форточки.
8. Половина работы сделана. Последним этапом будет крепление поликарбоната с помощью саморезов и термошайб.
9. Осталось повесить на петли двери и окна и установить на них ручки.

Арочная теплица изнутри

Такая постройка не боится ураганных ветров, снежных бурь, душного летнего зноя. В ней любым растениям комфортно и уютно, и они искренне отблагодарят за заботу щедрыми урожаями.

Теплица из металла – что важно для проектирования

Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:

• Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
• Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
• Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
• В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.

На фото теплица из алюминиевого профиля под стекло, делая проект, не забудьте учесть габариты стеклянного листа

Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.

На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.

[su_youtube url=»https://www.youtube.com/watch?v=6OhCdbqhksU»]

Конструктив

Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.

Металлическая теплица под стекло с открывающейся крышей

Как согнуть металлический профиль для теплицы

Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.

Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.

[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]

Размеры

Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля

Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.

Проект арочной конструкции для самостоятельного строительства

Оптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.

Односкатное сооружение – идеально для пристройки к дому

Размеры и расчет количества материала

Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта нужно отталкиваться от её длины и числа основных элементов. Поскольку дуги должны устанавливаться через 1 метр, то, например, для 6-метровой конструкции их потребуется семь штук. Стандартная длина профильной трубы составляет 6010 мм. Нетрудно подсчитать, что из неё можно согнуть полукруг радиусом 1,9 метров. Чтобы не переводить дорогостоящий материал в отходы следует выбрать высоту арочной конструкции 1,85 — 1,9 м при ширине в нижней части 3,7 — 3,8 м. При этих размерах не нужно при обшивке поликарбонатом обрезать его листы, величина которых равна 6×2,1 м.

Чертеж теплицы с двускатной крышей

Чтобы при постройке двускатной теплицы использовать трубы по максимуму высота её стенки при угле наклона крыши 30 — 45⁰ выбирается равной 1,7 — 2 м, а ширина — 4 м. Длина ската составит 2,25 — 2,45 м. Перемычки устанавливаются в верхней точке дуг и в средней части скатов. На каждом боку по 2 штуки. Задняя стенка укрепляется двумя поперечинами. На фасаде размещается лудка (коробка, фрамуга) для двери. Исходя из её размера, подсчитывается количество вспомогательного профиля.

Чертеж теплицы арочной конструкции
