Каркас для гипсокартона на потолок

Определение расположения листов на потолке

Если на стене мы делаем заводские кромки листов вертикально, и листы расставляем исходя из этих соображений, то на потолке листы могут располагаться в любом направлении. Привязываться к направлению источника света (как в укладке ламината) мы не будем, в расчете на то, что стыки не будут видны, а поверхность получится гладкая и ровная.

Лист гипсокартона имеет ширину 1,2 м, длину 2,5 или 3 метра. Значит, имеет смысл листы располагать так, чтобы было как можно меньше погонных метров стыков, ведь именно это и является слабым местом в гипсокартонных системах.

Если длина листов не перекрывает короткую сторону потолка и надо делать поперечные стыки, то их надо ставить вразбежку. То есть поперечный стык не должен продолжаться на соседних листах. Отступ между поперечными стыками на соседних листах должен быть не менее 400 мм.

План работы

Условно разделим монтаж гкл на потолок на пять больших этапов. Далее каждый раздел статьи опишет эти этапы со всеми подробностями.

1. Схема и расчёты;
2. разметка;
3. монтаж профилей и подвесов;
4. монтаж гипсокартона;
5. отделка/

Замерив помещение и составив схему, вы получите четкое представление, сколько понадобится материалов.

Технология монтажа гипсокартона на потолок требует аккуратности. Чтобы конструкция не перекосилась, нужно с большой точностью нанести разметку по периметру помещения.

Берёмся за перфоратор. Не меньшая аккуратность требуется при закреплении направляющего профиля по периметру. Потолочные профили крепятся шуруповёртом.

Поднимаем и закрепляем листы гипсокартона. Много работы шуруповертом.

Осталось зашпаклевать потолок. Вот и она – идеально ровная поверхность, на которую удобно наносить любую отделку.

И теперь весь ход работы со всеми подробностями.

Это интересно: Потолок из гипсокартона: инструкция — как правильно крепить гипсокартон по периметру конструкции, какой потолок лучше — парящий, декоративный, квадратный или плавающий, смотрите фотографии и видео

Для чего необходим потолок из гипсокартона?

Многие считают, что такая конструкция предназначена только для красоты. На самом деле, все совсем не так и внешний вид комнаты – последняя причина делать подвесной потолок. Рассмотрим подробнее, для чего надо сделать потолок из гипсокартона.

1. Экономия на отоплении: вы будете платить на 10-25% меньше денег за отопление, особенно это касается высоких домов. Из потолка в 320 сантиметров (частный дом, сталинка) вы можете сделать 240-250 см, следовательно, не отапливать лишнее и теплый воздух будет ближе.
2. Выравнивание потолка. Некоторые аварийные помещения требуют существенного ремонта. При помощи гипсокартона проблема с потолком решается – любые неровности вы сгладите.
3. Проблема прокладывания коммуникаций и инженерных сетей. Иногда проще спрятать их под гипсокартоном, чем пилить штроборезом весь потолок и стены.
4. Изоляция звука. Лучший способ «избавиться» от соседей и уединиться у себя в доме или квартире. При качественной изоляции жить можно даже на аэродроме.

Есть и другие незначительные достоинства: потолки из гипсокартона позволяют делать многоуровневые конструкции и быстро высыхают, что существенно ускоряет строительство и заехать в новый дом можно намного быстрее.

Виды светильников для гипсокартонного потолка

Украсить свой гипсокартонный потолок можно различными видами подсветки:

Точечными светильниками. Такие светильники применяется как дополнение к основному освещению.

Они отлично выполнят задачу зонирования комнаты, подсветки отдельных ее частей или станут заменой ночнику. Также эти светильники зачастую используют в качестве аварийного освещения. Этот тип светильников легко монтировать в лист гипсокартона самостоятельно.

Люстрой (обычной или светодиодной).

Выбор люстр для освещения комнаты в специализированных магазинах огромен. Вы легко сможете подобрать тот вариант, который подойдет к интерьеру вашей квартиры. Проводку в этом случае менять не придется, но нужно учитывать, что люстровый светильник будет крепиться на сам потолок и немного уменьшать высоту комнаты.

С помощью оптоволоконных светильников достигаются самые интересные световые эффекты, например, пейзажи звездного неба или имитация космоса. Но этот вариант освещения больше подойдет для квартир с высокими потолками. Монтаж оптоволоконных светильников осуществляется только специалистами – самостоятельно сделать это без нужных навыков и знаний будет очень сложно.

Светодиодными лентами. Использование светодиодных лент – самый популярный способ подсветки потолочной конструкции из нескольких уровней. Их очень легко монтировать, срок их службы долог, при этом они экономичны и стоят не слишком дорого.

К тому же установленная по периметру потолка светодиодная лента будет освещать комнату равномерно и ярко, так что такая подсветка эффективнее обычных люстр.

Неоновыми трубками или неоновыми шнурами. Неоновые трубки дают освещение за счет смеси инертных и светящихся газов, находящейся в их полостях. Они, как и точечные светильники, применяются в сочетании с основными источниками света и служат в основном для подсветки отдельных участков потолка и выделения зон.

Как установить короб из гипсокартона на потолке

Чтобы рассматриваемая работа была выполнена качественно и по всем правилам и нормам, нужно соблюдать следующие рекомендации специалистов:

1. Потолочная поверхность должна быть ровной и чистой – необходимо будет пройти подготовительный этап.
2. Вся конструкция будет держаться только на каркасе из алюминиевых профилей, поэтому нужно с особой тщательностью подходить к выбору материала и крепежных элементов.
3. Направляющие каркаса под короб из гипсокартона в некоторых случаях проходят слишком близко к обогревательным элементам. В таком случае необходимо увеличить между ними расстояние, чтобы не произошел чрезмерный нагрев алюминиевых профилей – это приведет к деформации всего короба.
4. Перед тем как приступить к монтажу гипсокартона, на листах нужно сделать разметку – это облегчит процесс.

Что понадобится для работы из инструмента:

• рулетка, отвес и строительный уровень;
• перфоратор;
• шуруповерт;
• молоток;
• ножницы по металлу;
• шпатели;
• нож строительный.

Пошаговая инструкция монтажа короба из гипсокартона на потолке:

Делаем разметку. Линии наносятся карандашом, ровность их контролируется с помощью строительного уровня. Линии для крепления направляющих профилей рисуются на потолке и стенах.

Готовим трубы. Если на потолке имеются трубы, то перед тем как «запаковывать» их в гипсокартонный короб нужно провести грунтовочные и покрасочные работы.

Делаем отверстия. По линии, где будет располагаться направляющий профиль, делаем отверстия для крепежных элементов – для этого понадобится перфоратор.

Крепим направляющие. Сначала нужно прикрепить с помощью дюбелей к потолочной поверхности те профили, которые составляют верх будущего короба.

Монтируем UD профили

По периметру нужно прикрутить направляющие профили – это будет плоскость будущего короба, поэтому очень важно соблюсти горизонтальную ровность конструкции. Крепление данных профилей осуществляется саморезами.

Крепим подвесы

Они легко отрезаются ножницами по металлу по всей длине короба, к нижней части подвесов как раз и крепится несущий CD профиль с помощью саморезов.

Обратите внимание: большая часть нагрузки ложится как раз на эти несущие профили, поэтому нужно предельно внимательно следить за правильностью выполнения работ, нельзя допустить даже минимального перекоса

1. Готовим проводку. Если планируется монтировать в дальнейшем точечные светильники, то нужно заранее «прокинуть» проводку и прикрепить ее непосредственно к потолочной поверхности.
2. Крепим поперечные элементы. Это делается перпендикулярно по отношению к стене, шаг между элементами не должен быть менее 60 см.

На этом работы по возведению каркаса под короб из гипсокартона закончены, и можно приступать к монтажу непосредственно гипсокартонных листов.

Краткая видео-инструкция по монтажу короба из гипсокартона представлена ниже:

Дюбель-гвоздь для ГКЛ

Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)

Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.

Разметка потолка и стен

В новостройке, с помощью гидро- или лазерного уровня, отбивается линия горизонта. Затем, после многочисленных замеров, находится самая низкая точка потолка. От нее отмеряется минимум 5 см вниз (при установке встроенных светильников — 10 см) и формируется линия потолка. Для тех, кто впервые сталкивается с такими понятиями и методами нахождения линии потолка, рекомендуем просмотреть статью «Как проверить уровень пола в квартире самому?». Здесь все один к одному, только в перевернутом виде.

В квартире с уложенным полом отбивать линию горизонта нет необходимости — ее роль с успехом выполнит пол. После нахождения ключевой точки (самая низкая часть потолочного пространства минус 5 см), используя гидроуровень (лазерный уровень), на стену наносится линия, по которой пойдет монтаж потолка.

По ней через каждые 60 см, начиная от стены, ставятся метки прохождения продольных потолочных профилей. Аналогичная операция проводится на противоположной стене. Используя отвес, металлическую линейку (правило) и карандаш от отметок к потолку рисуются вертикальные линии, после чего по потолочному перекрытию строительным шнуром (шпагатом, намазанным цветным мелком) отбивается метка, по которой пройдет профиль. Если все сделано правильно, получается ряд параллельных друг другу и смежным стенам линий.

Аналогичная операция проводится и с другой парой стен, но с шагом в 50 см. Места крепления отвесов отмечаются на расстоянии 30 см от стены и 60 см между собой для продольных профилей и 25 см от стены с шагом 50 см. Еще проще это можно объяснить так: подвесы крепятся посредине каждой стороны прямоугольника, образованного профилями (см. схему).

Монтаж перегородки

Установка перегородки из гипсокартона является эффективным решением зонирования пространства.

Сначала малярным шнуром обозначается будущее место размещения перегородки, по которому с помощью дюбелей прикручиваются UW профиль.

После этого CW перегородки отрезаются по требуемой длине и крепятся к направляющим (рис. 6).

Если при создании перегородки требуется собрать дверной проем, то его периметр также конструируется из UW элементов.

Монтаж деревянного каркаса для гипсокартона на стены и потолок осуществляется по такой же схеме, как и металлического.

Фото:

При этом — монтировать вертикальные стойки рекомендуется с брусьев сечением не менее 4х7 см, а горизонтальные – не менее 3х5 см.

Если инструкция по сборке каркаса под гипсокартон будет выполнена в полном объеме, то можете быть уверены, что такая конструкция прослужит вам много лет.

Финишная обработка

Чтобы получился качественный и прочный потолок из гипсокартона своими руками, пошаговая инструкция включает пункт заделки швов. Для работы потребуется шпатель, шпаклевка и серпянка. Шпаклевать все точки вкручивания метизов, серпянкой армировать швы, располагая ленту таким образом, чтобы шов был посередине. Сначала на шов наносится слой шпаклевки, затем серпянка и потом снова тонкий слой состава. После просушивания смеси нужно выровнять и отшлифовать зоны заделки, для чего используется наждачная бумага с мелким абразивом (№180-240).

Окончание работ

После устройства каркаса на него крепят ГКЛ, заделывают швы, шпаклюют, затирают и грунтуют, наносят слой выравнивающей штукатурки. Если нужна покраска потолка или оклейка обоями, использовать штукатурку нет необходимости.

Когда планируется устройство потолков из гипсокартона в несколько ярусов, окончательно затирают швы только после монтажа всех уровней – так можно сэкономить на шпаклевке. По завершении финишных отделочных работ с фигурными или многоярусными потолками не забывайте об установке угловых профилей.

Не менее важная информация по теме: Что делают сначала: пол или стены

Использование каркасов для гипсокартона

Каркас для гипсокартона используется в любом виде легкого строительства подвесных потолков, стеновых перегородок и в создании криволинейных конструкций при интерьерных изменениях в помещении. Основа всей конструкции — это металлический профиль, который изготавливается из оцинкованной листовой стали методом холодного гиба. Благодаря своей податливости и прочности даже в надрезанном состоянии, металлический профиль можно использовать, создавая не только прямые стены, но и вогнутые либо выпуклые конструкции различного радиуса и длины.

Металлический каркас для гипсокартона является самым надежным, ведь, в отличие от деревянного, монтаж выполняется в несколько этапов. Процесс сопровождаются различными методами крепежа, сцепления между собой и распоркой между двумя основаниями, к примеру, стеной и потолком.

Технология монтажа каркаса из металла позволяет не только впоследствии обшить его гипсокартоном, но и предварительно выполнить звукоизоляцию, теплоизоляцию, смонтировать вентиляционные коммуникации, электрику и прокладку канализационных каналов. Пространство между гипсокартоном и основанием стены или потолка может регулироваться согласно назначению конструкции, как правило, от 60 мм и до 1 метра. Но эти показатели не строгие, поэтому все рассчитывается по ситуации в зависимости от высоты потолков, объемов коммуникаций и пр.

Материалы и инструменты

Считается аксиомой, что перед началом работ следует купить необходимые материалы и собрать комплект инструментов. В данном случае действует исключение. Точное количество профиля, соединительных элементов, крепежа и листов гипсокартона можно узнать, только выполнив часть подготовительных работ, для которых, в свою очередь, нужны соответствующие инструменты.

Чтобы не разрывать раздел статьи на несколько частей, забежим немного вперед и рассмотрим покупку материалов раньше проведенных расчетов, но опираясь на них, т.е. о пятом этапе подготовительных работ, расскажем до их начала.

Для того, чтобы иметь представление о стоимости ремонта, для лиц, выполняющих монтаж подвесного потолка своими силами, сведем затраты по покупке материалов и набора инструментов в таблицы.

Материалы.

Наименование материалов	Количество	Цена за ед.	Стоимость
Гипсокартон 3000х1200х6,5	6 листов	360	2160
Профиль UD (ПН) 28*27*3000	7 шт.	85	595
Профиль CD (ПС) 66*27*3000	21 шт.	100	2100
Прямой подвес	126 шт.	10	1260
Крепление «краб»	55 шт.	12	660
Саморезы 3,5х25 мм	1 уп. по 1000 шт.	300	300
Дюбеля-саморезы 6*60	266 шт. (3 уп.)	230	690
Шурупы «клоп»	560 шт. (3 уп.)	100	300
Грунт для ГКЛ	5 л	100	100
Гипсовая шпаклевка	5 кг	200	200
Сетка «серпянка»	2 ед.	50	100
Демпферная лента	20 м		550
Водоэмульсионная краска	1 ведро 9 л	1900	1900
Электрические провода	19 м	80	1520
Электрические лампочки	11 шт.	420	460

Таким образом, общие затраты составляют 13 895 руб. Стоимость отделки 1 м2 потолка — 655 руб. Это только по материалам.

Крепежные элементы каркаса.

Потребуются затратить часть семейного бюджета для покупки или аренды необходимого инструмента. Здесь так же цифры не маленькие.

Инструменты.

Наименование инструмента	Стоимость аренды	Цена покупки
Перфоратор с насадками	300	2450
Шуруповерт	200	3630
«Болгарка»	200	2140
Лазерный уровень	300	2746
Гидроуровень	делается своими руками
Отвес	делается своими руками
Рулетка	нет	76
Нивелир	нет	100
Строительный нож	нет	78
Отбивочный шнур (можно сделать)	нет	92
Отбивочный шнур (можно сделать)	нет	55
Валик из искусственного меха	нет	29
Кювета	нет	23
Шпатель узкий (до 10 см)	нет	100
Шпатель широкий (30-35 см)	нет	225

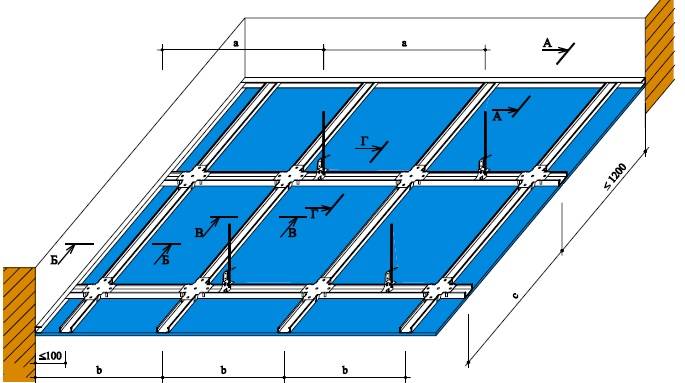

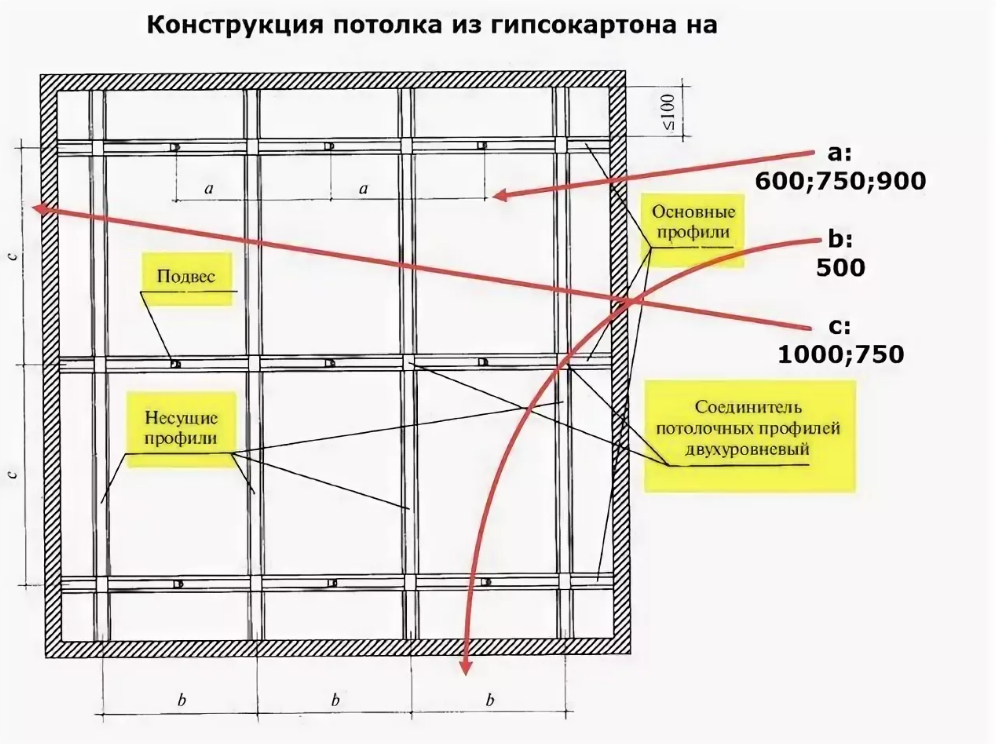

Определение расположения профилей СD

Профили CD для крепления гипсокартона  на стене мы ставили с шагом 400 или 600 мм, т.е. кратным ширине листа. На потолке же, есть несколько вариантов:

1. CD (красным) располагаем через 600 мм вдоль листов, а для поддержки больших пролетов делаем перемычки из CD (зеленым) с шагом 600 мм (приблизительно). Поперечные стыки надо организовать так, чтобы они приходились на перемычки (желтым) Таким образом, каркас будет выглядеть, как квадраты 600*600.

2. Профили CD (красным) ставим через 400 мм, также вдоль листов. Отпадает необходимость в перемычках, за исключением поперечных стыков (желтым).

3. Профили CD (красным) располагаем через 500 мм, т.е. кратным длине листов 2,5 м или 3 м. Только CD расположены не вдоль, а поперек листов: т.е. заводская кромка не имеет опоры.

Все эти три схемы вполне жизнеспособны. Я рекомендую выбирать схему раскладки профилей исходя из габаритов потолка и конструктивных особенностей перекрытия. Также лучше учитывать, что длина профилей 3 или 4 метра: применение цельных профилей с минимальными обрезками может оказаться решающим фактором в размещении профилей на потолке.

Если перекрытие железобетон, то любая из трех схем будет хорошо работать. Если в первой схеме надо закрепить (и купить) большое количество перемычек, во второй схеме надо закрепить много подвесов, то в третьей схеме наблюдаем некоторую золотую середину.

Что потребуется для устройства гипсокартонного потолка

Вам придётся работать с длинными и сравнительно тяжёлыми материалами. Вам обязательно понадобится помощник.

Из инструментов будут необходимы:

• водяной или лазерный уровень;
• карандаш;
• маркер;
• ножницы по металлу (подойдёт болгарка);
• перфоратор;
• молоток;
• нож;
• шуруповёрт и несколько крестовых бит PH2.

Следует дополнить список инструментами и приспособлениями, которые сильно облегчат вам работу:

Меловой шнуМеловой шнуСпециальная бита для гипсокартона с ограничителем

Будет нелишним и обычный строительный уровень. Если у вас нет гидроуровня или лазерного уровня и негде их достать, вы можете обойтись и обычным.

Хитрость: как обойтись без лазерного уровня

1. Закрепите обычный уровень изолентой на длинной, идеально прямой планке;
2. положите планку на заведомо горизонтальную поверхность;
3. если пузырёк не ровно посередине, просуньте тонкий клин под соответствующий конец уровня. Постарайтесь идеально выровнить пузырёк;
4. поверните планку на 180°. Убедитесь, что и в таком положении пузырек находится ровно посередине.

Так вместо короткого и неточного уровня вы получили длинный и точный.

Также понадобятся инструменты для отделки. Список будет зависеть от разновидности отделки, но в любом случае необходимы:

• шпатели – узкий и широкий;
• ведро (или другая удобная ёмкость).

Желательно иметь насадку на дрель (миксер) для перемешивания строительных смесей.

Очень поможет элементарная скамья. Забудьте про стремянки – работать на них неудобно. Сколотите из досок или скрутите из ДСП простую скамью. Рассчитайте её высоту так, чтобы над вашей головой оставалось 10-15 см до будущей поверхности потолка.

Список материалов:

• направляющий профиль;
• потолочный профиль;
• одноуровневые соединители (“крабы”);
• продольные соединители (если требуются продольные профили длиннее 3-х метров);
• подвесы прямые (для высоты до 20 см);
• подвесы анкерные + тяги (для высоты более 20 см);
• дюбель-гвозди диаметром 6 мм
• или саморезы по дереву для деревянных стен и перекрытий (чёрные, с редким шагом резьбы);
• саморезы с пресс-шайбой 4,2 х 13 мм (серебристые, без бур-головки);
• саморезы для гипсокартона (чёрные, с частым шагом резьбы)
• и сам гипсокартон;
• а также шпаклёвка;
• грунтовка;
• и серпянка.

Сколько материалов понадобится? Чтобы хватило, но и не осталось излишков, нужен точный расчет. Как его сделать, читайте в разделе “Схема и расчеты”.

Рекомендации: как установить каркас для гипсокартона на стену

Одним из наиболее часто встречающихся вариантов отделки помещений данным материалом является его монтаж на вертикальные поверхности, в частности на стены. Для того чтобы установить гипсокартонные плиты на стены, необходим каркас, который, как правило, состоит из металлических профилей и в некоторых случаях из дерева. Перед планировкой установки каркаса, следует учитывать электропроводку, вентиляционные короба и т.д.

В начале работы нужно определить наиболее выступающую часть стены, где будет возводиться каркас, сделать на полу в этом месте отметку, и перенести ее на потолок, с помощью уровня следует провести горизонтальные линии, от этой точки. Это будет основа для монтажа горизонтальных потолочных и половых направляющих.

Дальнейшие действия:

1. После профиль по проведенным линиям крепится к стене и потолку, после устанавливаются вертикально профили. Расстояние между каждым из них должно быть равно 40 см. Чтобы вертикальные профили не смешались, их дополнительно закрепляют несколькими П-образными деталями, проверяя при этом уровнем вертикаль.
2. После монтажа на всех стенах металлического профиля можно приступать к установке гипсокартонных плит на саморезы с потайной головкой. Если плиты нестандартные (меньшего размера), то стоит с помощью детали, называемой крабом, установить дополнительные горизонтальные профили.

Следует постоянно контролировать процесс с помощью уровня. Плиты крепятся к друг другу встык, впоследствии необходимо зашпаклевать стыки плит и места вкручивания саморезов.

Второй этап – монтаж металлического каркаса для потолка

Материалы закуплены и теперь предстоит самая скучная, но важная часть работы – крепление металлических профилей и создание прочного каркаса для потолка. В принципе, это не намного сложнее, чем сделать обычную межкомнатную перегородку, только в этом случае работы проводятся с поднятыми руками. Помните, что от точности выполнения работ зависит прогнется ли ваш потолок из гипсокартона через 2-3 года или нет.

ШАГ 1: крепим подвесы профилей к потолку. Делать это надо анкерами, так как дюбель для вертикальной поверхности намного хуже.

ШАГ 2: наращиваем профили. Поскольку 1 профиля не хватит на все помещение, их надо скрепить. Для этого надо приобрести специальный соединительный крепеж и скрепить ним профили. Стыки должны быть недалеко от подвеса профиля.

ШАГ 3: крепление профилей к подвесам. Надо равномерно поднять профиль за 2 края (здесь не помешает подсобный работник), привинтить один, переставить стремянку и прилепить другой край. Далее по нанесенной на стене метке (где находится профиль) «прихватить» профиль по всей площади. Крепление начинаем с углов.

ШАГ 4: после того, как привинтили углы, надо проверить профиль уровнем. Подойдет инструмент длиной 250 сантиметров. Если каким-то образом удалось привинтить криво – откручиваем и регулируем подвесами в необходимом месте.

ШАГ 5: точно так прикрепляем все профили посредине комнаты, передвигаясь от углов к центру, крепим перемычки (места соединения 2 листов гипсокартона через каждые 250 сантиметров). Сделать это можно специальным металлическим крабом. Нарезаем перемычки из профиля и прикручиваем их между собой.

ШАГ 6: звукоизоляция и утепление. Если монтаж металлического каркаса  подразумевается с установкой утеплителя и изолятора, то самое время о нем позаботиться на этом этапе. Нарезаем большими кусками минеральную вату и крепим ее поверх перемычек.

Монтаж каркаса под гипсокартон – наиболее сложный и продолжительный процесс, все последующие работы делаются в несколько раз быстрее и намного легче покажутся (впрочем, они и есть полегче).

Каркас для гипсокартона: материалы и общие принципы сборки

Для того чтобы понять принципы конструирования, согласно которым изготавливается каркас под гипсокартон, для начала необходимо тщательным образом изучить весь спектр используемого материала. Как правило, для устройства каркаса используются следующие элементы.

• Профили ud – это направляющий профиль, с помощью которого задаются плоскости будущих изделий. Следует понимать, что данный тип профиля используется не только для соединения всего каркаса с существующими поверхностями, но и для сопряжения различных плоскостей одного и того же изделия.
• Профили cd – несущий профиль. На него возлагается вес готовой конструкции – именно к нему крепится гипсокартон.

Профили ud и cd для монтажа каркаса фото

• Профили для перегородок uw и cw. В принципе, это те же самые ud и cd, только большего размера – их используют для создания перегородок из гипсокартона. Данный тип профиля производится различной ширины: 50мм, 75мм, 100мм, 125мм и 150мм.
• Соединители профилей. Существует три типа соединительных элементов, без которых монтаж каркаса для гипсокартона просто невозможен. Это прямой cd-соединитель, крестообразный cd-соединитель (в народе называется “краб”) и двухуровневый cd-соединитель, используемый для соединения несущих профилей в разных уровнях. Прямой cd-соединитель используется для удлинения несущего профиля, а крабы применяются для крестообразного их соединения.
• П-образный кронштейн. Предназначен исключительно для крепления несущих профилей к существующим стенам или потолку.

П-образный кронштейн для крепления несущих профилей фото

Быстроподвес. Используется для потолочных конструкций. Представляет собой устройство, собранное из двух элементов – спицы с петлей для крепления к потолку и оборудованной защелкой пружины, скользящей по спице. Это устройство очень практично и позволяет быстро выровнять каркас в уровне горизонта. Единственный недостаток – их невозможно использовать при малом расстоянии от потолка до существующих плит перекрытия.

Чтобы изготовить металлический каркас из гипсокартона, кроме вышеописанных элементов понадобятся крепежные изделия:

• тексы (саморез по металлу диаметром 3,5мм и длиной 9,5мм), используемые для соединения профилей между собой;
• саморезы по металлу диаметром 3,5мм и длиной 25мм для крепления гипсокартона;
• дюбели диаметром 6мм, необходимые для установки профилей и других крепежных элементов на существующие стены или плиты перекрытия.

Крепежные изделия для монтажа каркаса фото

Выбор профиля

Выполняются жёсткие каркасы из деревянных брусьев или металлического оцинкованного профиля.

Плюсы и минусы каркаса из профиля

Достоинствами моделей из металла являются:

1. Идеальная геометрия. Никакая влажность не может повлиять на оцинкованные стальные детали.
2. Длительный срок службы, вплоть до нескольких десятилетий.
3. Существование огромного выбора креплений, при помощи которых создаются прочные конструкции, при этом достигается оригинальность структуры стены.

Из недостатков, пожалуй, можно отметить подверженность металла коррозии, но при правильной эксплуатации помещения и создания благоприятного микроклимата эта проблема решаема.

Систематизация профиля

Наименование профиля	Марка на англ.	Обозначение на русском	Величина мм	Характеристика	Цена
Потолочный	CD	ПП	60×27	Форма сечения в виде буквы П Применяются как основополагающие части каркаса для потолка и стен.	от 95 р.
Стоечный	UD	ПС	50×50; 75х50; 100х50	П-образная форма торца, используется для оформления каркаса стен. Ставится в вертикальном направлении в направляющие профили UW.	от 150 р.
Направляющий	UW	ПН	50х40; 75х40; 100х40	Разрез П-образной формы. На эти профили крепятся прочие элементы каркаса.	от 60 р.
Потолочный направляющий	CW	ПНП	28х27	Применяется для скрепления потолочных профилей	от 65 р.
Угловой	ПУ	20х20 25х25 30х30 35х35	Уголки с перфорацией, укрепляют и выравнивают стыки у стен.	от 26 р.
Модифици рованный	UA	50x40x2 75x40x2 100x40x2 150x40x2	Вариант CW- профиля, жёсткий, имеет толстые стены.	от 110 р.
Маячковый	ПМ	6×22	Служит для выравнивания плоскости, создания откосов.	от 18 р.
Арочный(наружный и внутренний)	CD	ПА	60х27	Применяется для изготовления конструкций с изгибами определённого радиуса	от 89 р.

Знаком «U» обозначаются элементы, имеющие ровные стенки, «C» — с выступами, прочные на изгиб, типовая длина их обычно бывают 3-4 метра.

Особенности деревянного каркаса

Производят его из бруса с поперечным сечением от 40х70 и наличием элементов 30х50, расположенных горизонтально, в основном из хвойных пиломатериалов с влажностью от 15 %, обработанных специальным антисептиком.

Достоинства:

• из положительных качеств древесины, пожалуй, можно отметить её относительную дешевизну;
• использовать подобные каркасы стоит только в сухих помещениях.

Недостатками являются:

• материал для каркаса из древесины нужно тщательно перебирать, отдавая предпочтение ровным рейкам;
• древесина разбухает в сырую погоду и коробит при этом гипсокартон, из-за этого могут появиться трещины;
• срок службы у деревянных конструкций меньше, чем у металлических. Они подвержены влиянию гнили, плесени, насекомых и уже через 10-15 лет могут прийти в негодность;
• без специальной обработки древесины не обойтись, но это только делает материал дороже.
