Кирпичная
В идеале порядовку камина, совмещенного с панелью и духовкой, закладывают еще на начальном этапе строительства. Во всех остальных случаях необходимо будет провести глобальные перестройки всего дома.
Однако, если сравнивать печь с духовкой и панелью из кирпича с аналогичным вариантом из чугуна, то тут у нее неоспоримые преимущества. Кирпичная печь значительно дольше держит тепло, чем чугунная.
Такие камины в готовом виде не существуют. Их изготавливают по специальному проекту, который нужно заказывать специалисту – если, конечно, вы не владеете этим мастерством в совершенстве. Услуги таких мастеров стоят дорого, но это не тот случай, когда можно сэкономить. Если печь будет выложена неправильно, то тепла от нее вы не дождетесь, равно как и вкусной еды. Неправильная тяга не позволить печке разгореться с полной силой. Копоть и угарный газ пойдут в комнату, и вы рискуете отравиться.
7фотографий

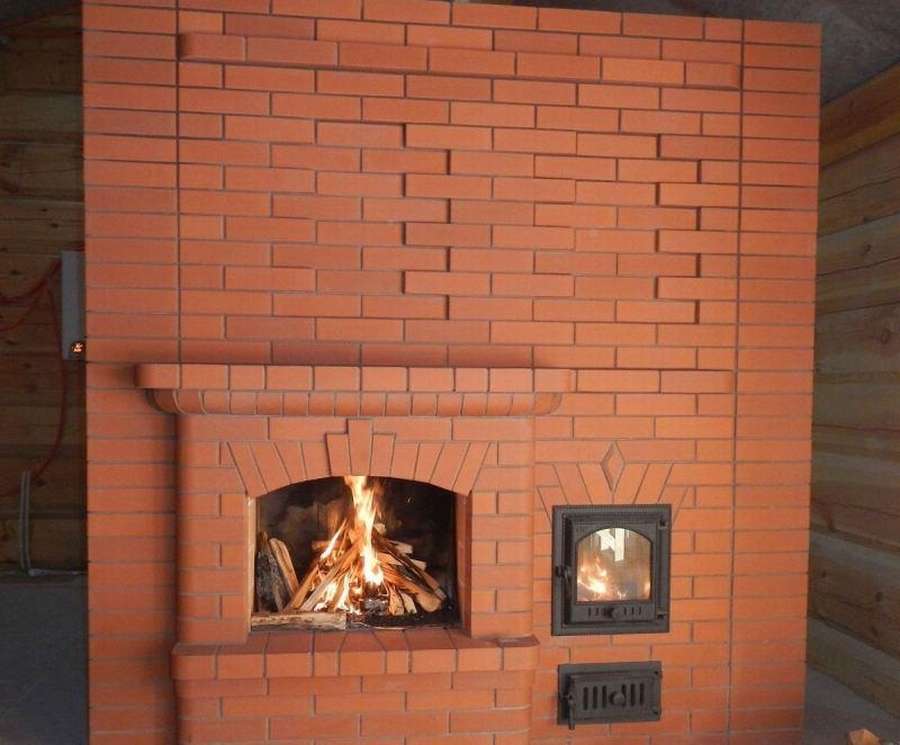

Банная печь камин из кирпича — 11 ФОТО
Печь-камин из кирпича для бани устанавливается в том случае, когда топку выносят за парилку и саму печную конструкцию монтируют в стену. Таким образом — все растопочные действия происходят в предбаннике, что дает возможность собранную конструкцию немного облагородить, сделав из нее подобие камина при помощи дверцы топки из жаропрочного стекла. В этой статье мы представим вам несколько вариаций Банных печей-каминов, сделанных своими руками.

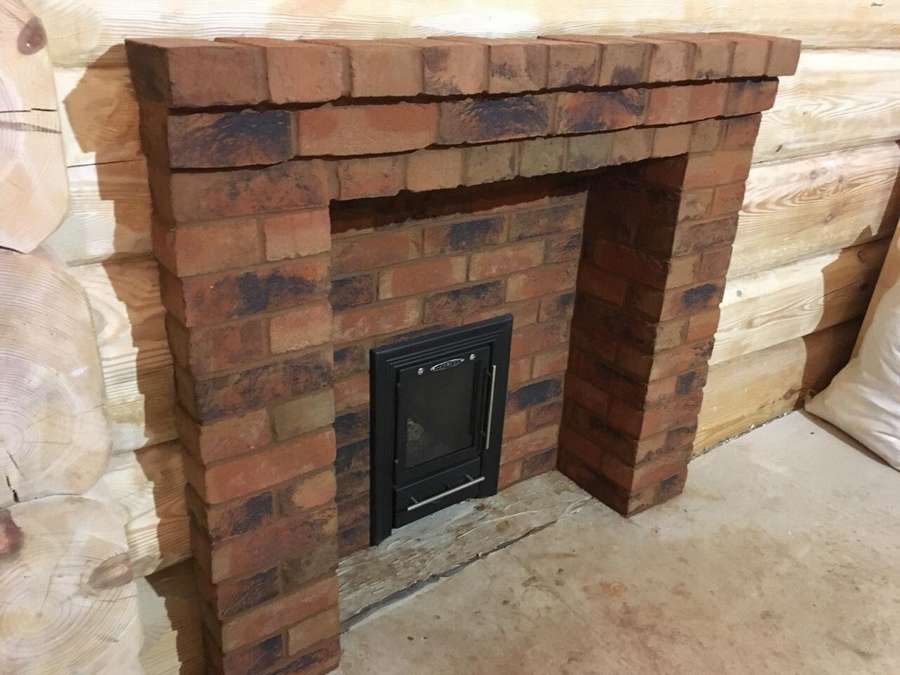

Первый вариант сделан из обыкновенного кирпича. Кирпич может быть не первой свежести, либо состарен специально для придания определенного стиля изделию. Топка этой печи выполнена из металлических листов.
Кирпич может быть художественно обработан
Также обратите внимание, что сама топка утоплена глубже в стену

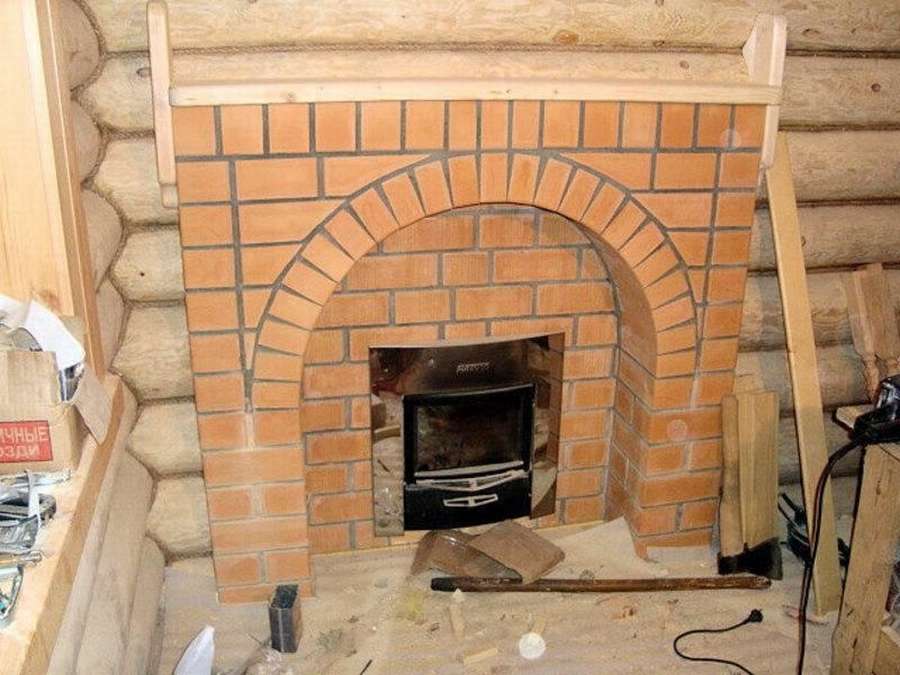

Арки в процессе кладки печи-камина для бани являются весьма сложной частью постройки. Для их сооружения требуется определенная практика работы с кирпичом.
Камин может быть выведен отдельно от топки для парилки, что мы видим на фото ниже.
В целях пожарной безопасности — площадь под топкой также выкладывается из кирпича.

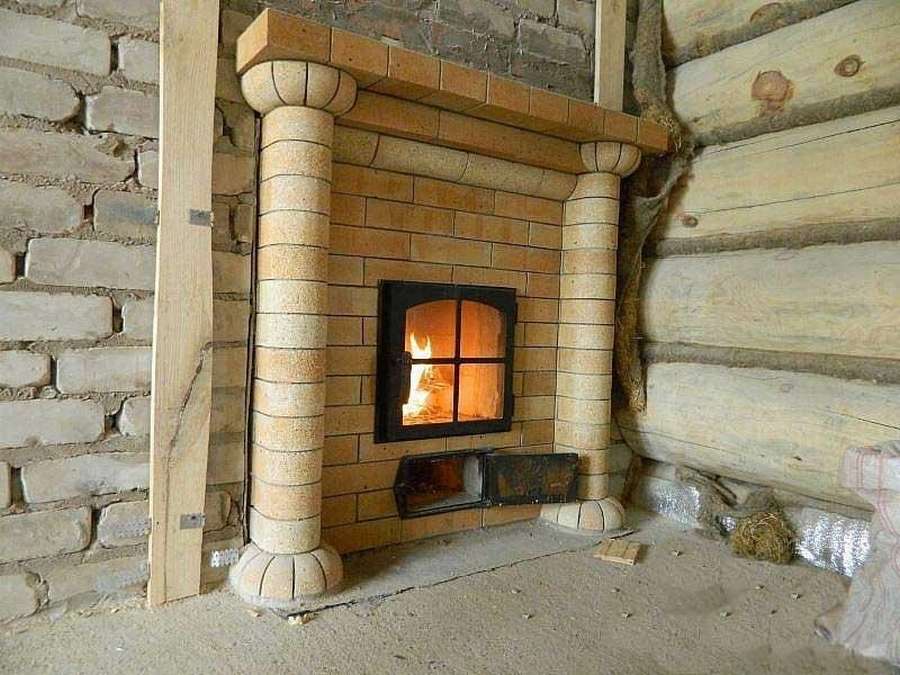

Шамотный кирпич также используется при выкладывании печи-камина для бани.
На следующем фото продемонстрирована печь в рабочем состоянии.
Художественная кладка шамотного кирпича смотрится очень необычно, так как материал относительно дорогой и не каждый будет его тратить на подобные цели.
При помощи УШМ можно сгладить углы кирпича, придав изделию необычный вид.
Также в качестве украшения камина не редко используют темные пароды древесины. При этом стоит всегда помнить о технике пожарной безопасности.
При избытке кирпича можно спроектировать постройку так, что вся стена, где находится топка, может быть выложена из кирпича.
Читать полностью (ссылка)
Выбираем подходящий вариант
Как видите, круг поиска наиболее подходящего варианта значительно сузился. Теперь придется ответить на вопросы о площади отапливаемого помещения. Если взять определенный проект и воспользоваться теми материалами, которые рекомендованы, то мощность и энергетические качества такого устройства вполне определены. Нам остается только лишь правильно воспользоваться предоставленными данными.
Готовый вариант печи
Здесь необходимо отметить такой нюанс, как погрешность показателей. Дело в том, что точно подбирать характеристики камина или печи не рекомендуется. В зависимости от типа установки, внешних факторов, частоты использования и многих других факторов данное устройство может показывать несколько различные результаты.
Предоставленные готовые схемы строительства каминов в некоторых вопросах предоставляют читателю определенную свободу действий, связанную с особенностями помещения, отделки, использования. Но форму каркаса конструктивно менять нельзя. Изменения могут негативно сказаться на функционировании камина или привести к его полной непригодности.
Поэтому следующим этапом станет определения способа установки, от которого зависят рассматриваемые проекты печей. Угловые или пристенные устройства могут иметь один и тот же принцип действия, даже топки у них бывают одинаковыми. Но нельзя транспонировать один вид в другой без предварительного согласования с мастером, лучше всего воспользоваться готовым проектом.
Полезно знать: Как правильно утеплить камин, зачем нужна теплоизоляция
Разновидности каминопечей

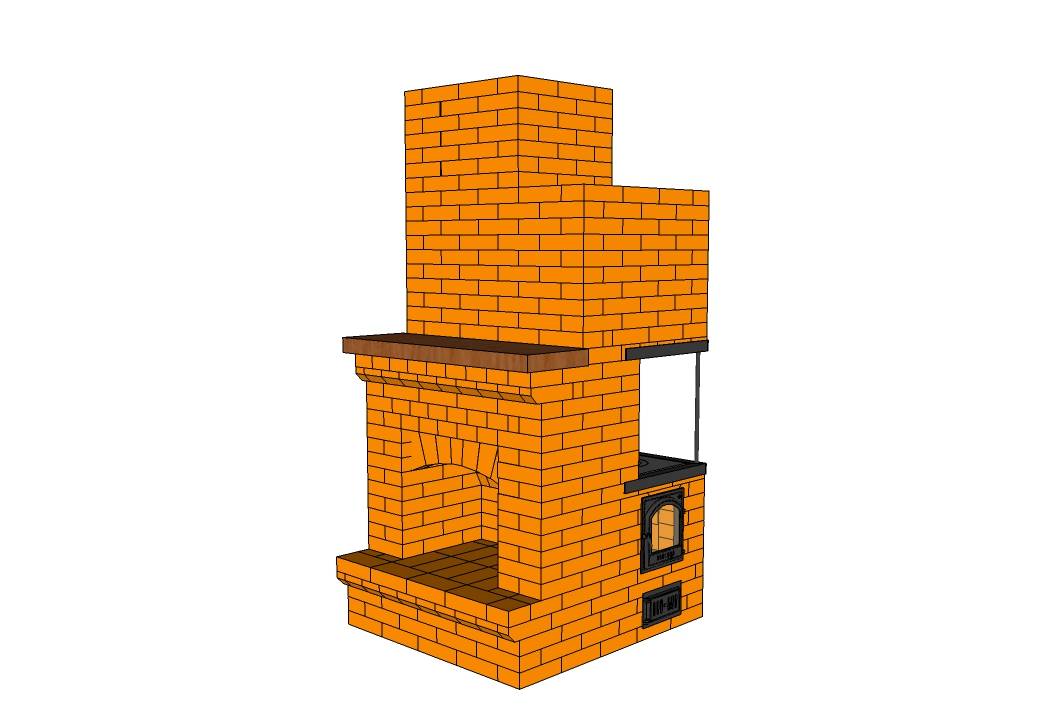

Рассмотренная выше конструкция является простейшей реализацией идеи камина-печи. На деле же существуют гораздо более эффективные и функциональные сооружения, в которых совмещают отдельный камин и печь, устанавливают варочную поверхность, духовку или теплообменные ниши и т. д.

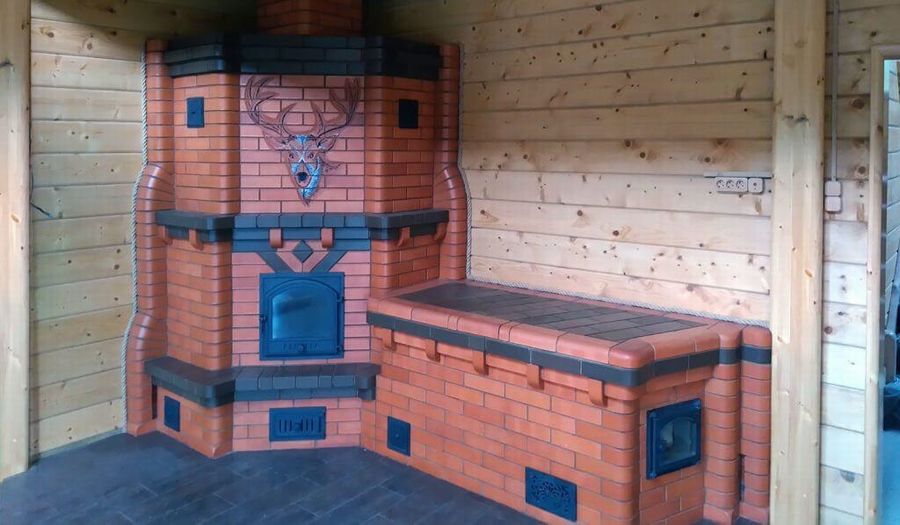

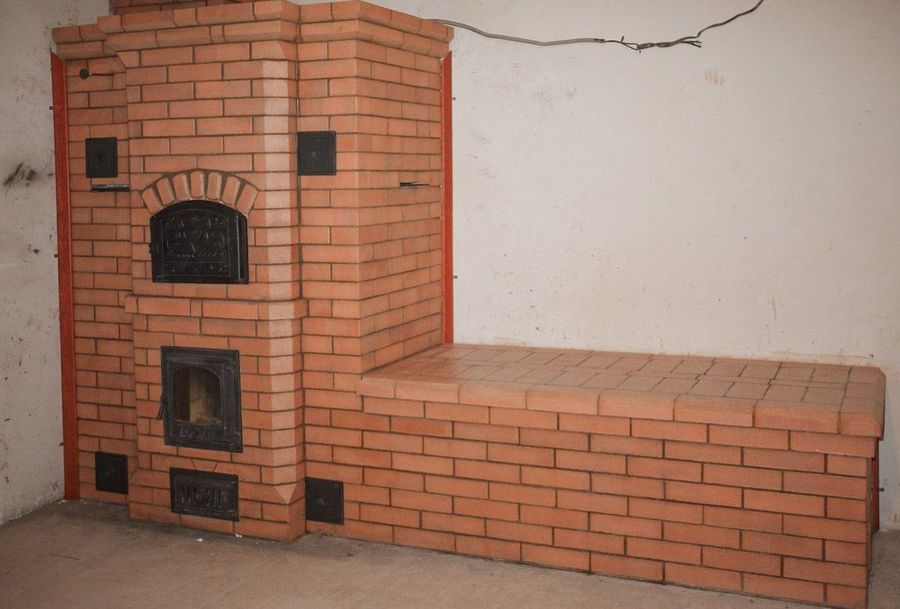

Печь-камин с лежанкой
Каминопечь с лежанкой
Массивное сооружение с обогреваемым лежаком или варочной плитой подойдёт не для каждого дома. Например, для дачи оно будет великовато, поскольку будет занимать значительную площадь помещения. Если же установить такой агрегат в загородном доме, то можно добиться удивительного комфорта: подобная конструкция так и просится для монтажа в гостиную, объединённую с кухней.

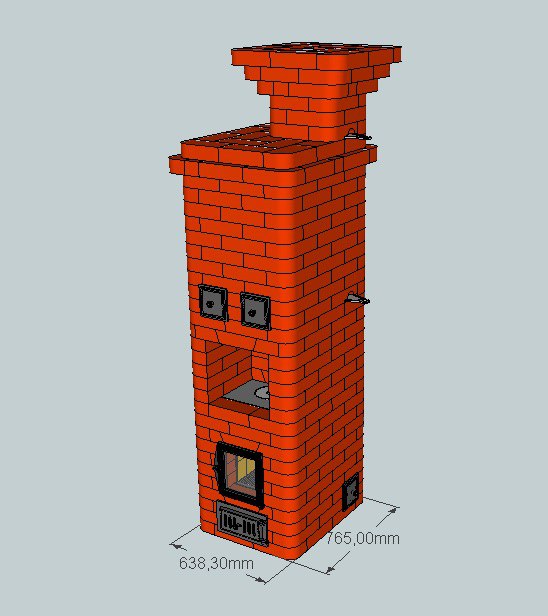

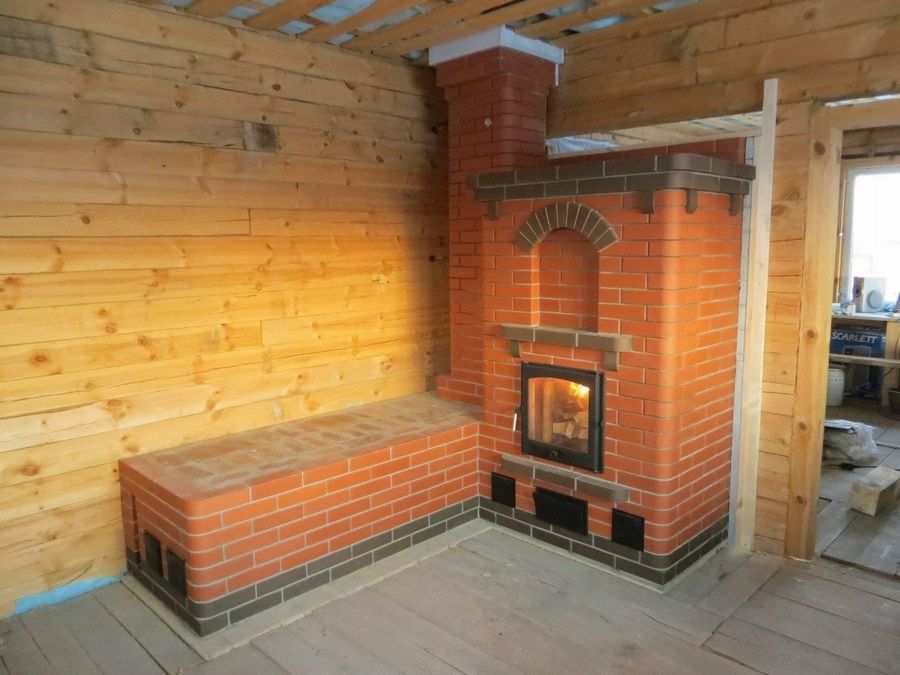

Пристенная каминопечь
Пристенная печь-камин сэкономит место в небольшом помещении
Эту конструкцию можно соорудить в небольшом доме для отопления двух смежных помещений. Как и в рассмотренной выше конструкции, обогревающие агрегаты можно топить по отдельности. В этом случае камин можно использовать для быстрого и комфортного обогрева большой комнаты, в то время как нагрев задней стенки при эксплуатации печи будет работать на отопление спальни. Недостатком этой конструкции можно считать отсутствие варочной плиты, которое, впрочем, компенсируется компактностью сооружения.
5220993d8a99101d96adbf2cb261e672.jpe
87e4199ded4b8661b2dd1e0235b55992.jpe 1e4d6cd87019e985f14ece023e868111.jpe 488eeeca13d0ce1bcbeb499f595cb697.jpe

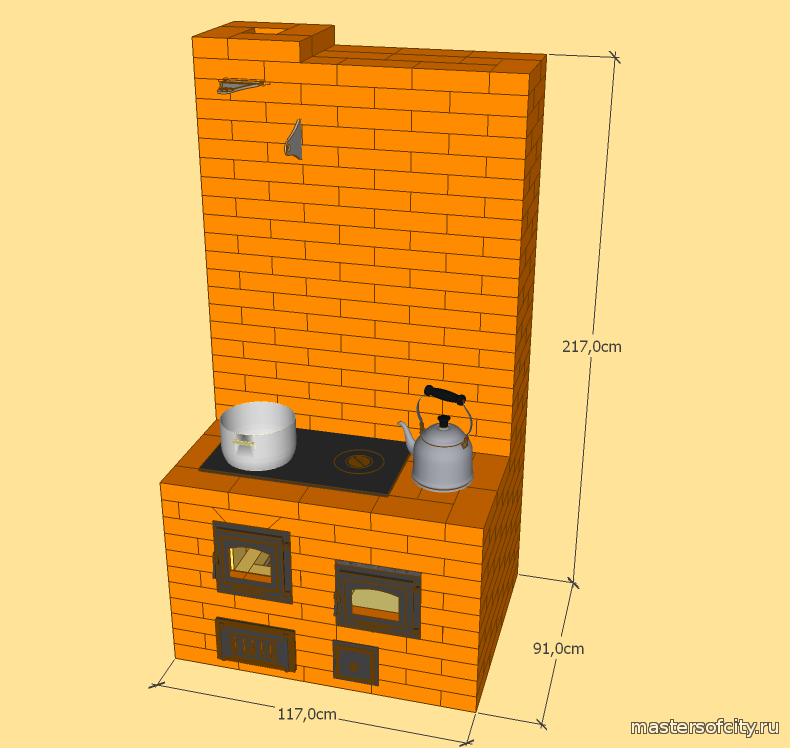

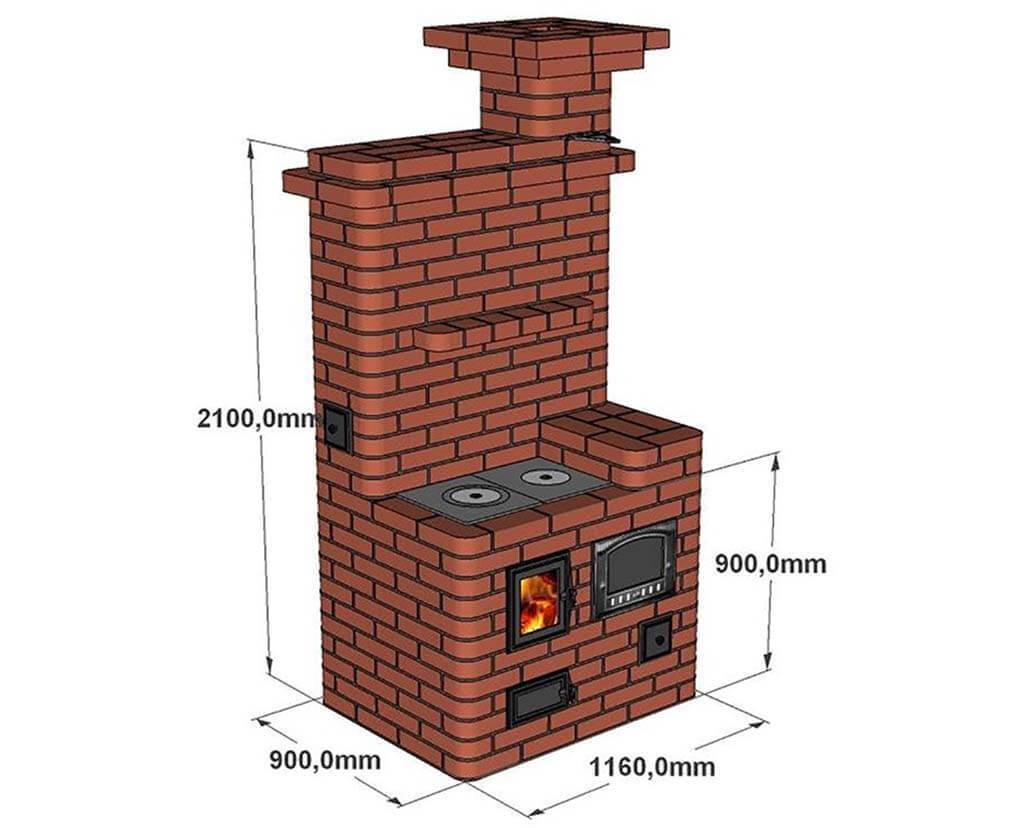

Квадратная печь-камин с плитой и духовкой
Многофункциональная каминопечь с плитой и духовкой
Многофункциональный отопительный прибор, установленный в большой комнате, способен разделить её на несколько зон. Со стороны камина можно создать уютную домашнюю атмосферу для отдыха и посиделок с друзьями, в то время как территория, примыкающая к печи, может использоваться для приготовления пищи и других хозяйственных нужд. Благо, для этого каминопечь имеет большую варочную плиту и вместительную духовку. Полка над камином также может быть задействована по максимуму — на ней удобно сушить фрукты, грибы или лекарственные растения.
Этапы строительства устройства с варочной поверхностью
Изготовление устройства проходит в несколько этапов, каждый из которых имеет свои тонкости.
Заливка фундамента
Перед заливкой бетона рекомендуется утрамбовать нижний слой глины, а также сделать двухслойную подушку из песка и щебня толщиной 50—100 см. Используется армирование во избежание образования трещин.

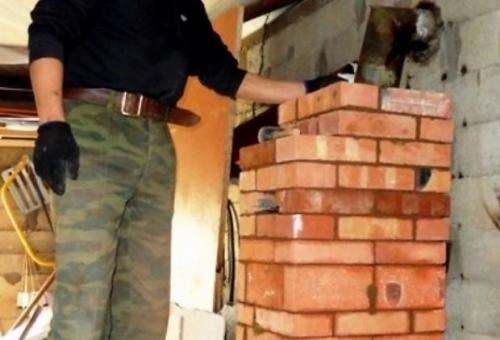

Кладка кирпича
Первые ряды кирпичей выкладываются вдоль и поперёк, чередуясь через каждый ряд. Установка дверцы поддувала, дверцы каминного и проема печной топки осуществляется со 2 по 11 ряд. В 11 ряду крепится варочная поверхность печного отделения.

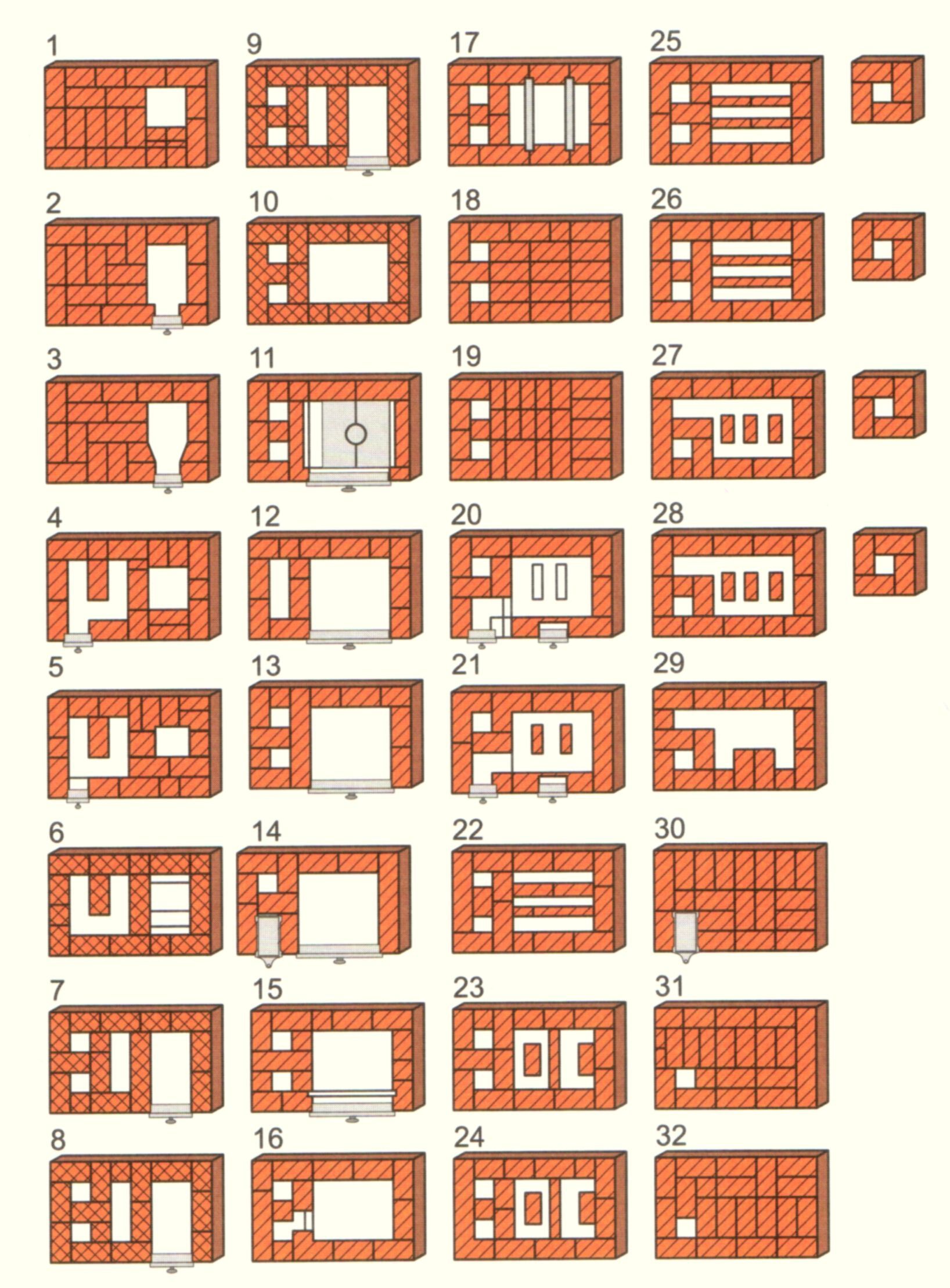

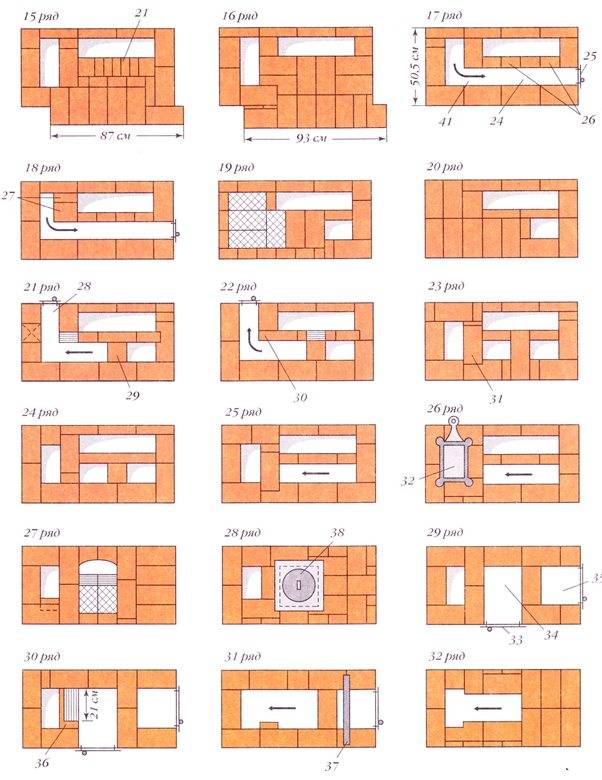

Фото 2. Вариант порядовки кирпичной отопительно-варочной печи. Содержит 43 этапа.
Выкладка дымохода производится с 23 по 29 ряды.
В данном случае конструкция полностью выполнена из кирпича. Топка отделяется от облицовочной части жаростойкими асбестовыми листами. Дополнительно нужно вырезать задвижки из толстой листовой стали, а также использовать металлические уголки в качестве усилителей для системы перекрытия топочных отверстий.
Сложности при возведении
На этапе строительства могут возникнуть проблемы:
Растрескивание фундамента или стен. Это происходит из-за того, что раствор чрезмерно быстро дает влагу. Во избежание растрескивания железобетонного фундамента предварительно окутать его рубероидом. Кирпичи перед кладкой замочить в воде на ночь.
- Сложность подгонки кирпичей. Чтобы избежать лишней работы, необходимо сначала уложить кирпич на подготовленную ровную поверхность без раствора.
- Сложность монтажа металлических элементов. Дверцы топки и поддувала имеют крепежные отверстия, которые нужно использовать для закрепления саморезами или проволокой.
- Сложность монтажа перекрытий и задвижек. Для усиления перекрытий применяется уголок, а для изготовления задвижек — листовой металл толщиной 3 мм. Каждая металлическая часть подгоняется отдельно. Задвижки устанавливаются не на голый кирпич, а на предварительно размещенные металлические прокладки.
Инструкция по кладке камина с чугунной топкой и металлическим дымоходом
Преимуществом монтажа дымоходной трубы из стали ( в нашем случае из сэндвич труб), является то, что вывести его можно через стену. Это значительно расширяет ваши возможности по размещению камина в доме.
Для строительства такого камина вам понадобятся те же инструменты, что и в предыдущей инструкции, а из материалов необходимо подготовить:
- Чугунную топку со стеклом.
- Комплект сэндвич труб.
- Силиконовый герметик.
- Хомуты, тройник.
- Колено на 45 или 90( в зависимости от расположения дымоходной конструкции).
- Кронштейн для опоры дымоходной трубы.
- Минеральная вата (для изоляции прохождения трубы через перекрытия).
- Защитный зонт на трубу (от осадков и мусора).
Обустройство отдельного фундамента производится стандартно с заглублением грунта, возведением опалубки и цементирования. Изоляция стен от камина. Вплотную монтировать к стене камин нельзя. Поэтому между деревянной стеной, у которой будет стоять камин необходимо выложить суперизолом. Если пространство позволяет, можно возвести дополнительную тонкую стену из силикатного кирпича. Учтите, что стена в этом случае должна возводиться на том же фундаменте, что и камин. Учтите это при проектировании. Размер стены должен превышать размер камина на 50-70 см с каждой стороны.
Кладка основания (2 ряда укладываются сплошным кирпичом).
Возведение постамента – 4 ряда выкладываем красным кирпичом в виде буквы П. Если вы выбрали широкую топку, то ширина постамента должна быть также увеличена. Используйте цементо-глиняный раствор при кладке кирпича. Постамент позволит увеличить теплоотдачу камина, ведь холодный воздух будет забираться снизу и, проходя через топку, подниматься вверх. Установка зольника. На 4 ряду кирпича делаем пазы, используя напильник, и вставляем в них металлические уголки ребрами вверх. Кладем 5-й ряд кирпича, который будет идти основанием под топку. Наносим на него слой огнеупорной мастики.
Устанавливаем чугунную топку.
Для этой работы вам понадобится помощник из-за большого веса конструкции. Необходимо аккуратно опустить топливную камеру снизу вверх, при этом с отступом от задней части стены на 5 см. Пока мастика или огнеупорный клей не застыл, проверьте строительным уровнем степень наклона по горизонтали. На этом этапе еще можно исправить погрешности.
Монтаж дымоходной трубы из сэндвич-труб.
Обкладка топки кирпичом
После того как топка подключена к дымоотводящей трубе, необходимо обложить ее кирпичом, используя термостойкий клей или цементный раствор.
При обкладке топки, очень важно учесть тепловой зазор в 5 мм между чугунной стеной и внешним кожухом. Порядовка в этом случае не важна, так как, по сути, вы возводите кирпичный короб по размерам готовой топки. На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу
На этапе отделки дымохода, очень важно следить за тем, чтобы облицовка не опиралась на трубу. Облицовка дымоходной трубы гипсокартоном
Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон
Облицовка дымоходной трубы гипсокартоном. Сразу по схеме возводится каркас из металлического профиля, на который саморезами прикручивается гипсокартон.
Изнутри его необходимо утеплить теплоизоляционными матами из негорючего материала. При этом следует фольгированной стороной их крепить к топке и дымоходу.
Внешнюю часть обшиваем гипсокартоном. Облицовочные работы. Красиво отделать камин можно любым облицовочным материалом: клинкерным кирпичом, декоративным камнем, штукатуркой и т.д. После того, как выполнены облицовочные работы, можно выполнять напольное покрытие. Учитывайте, что паркет или ламинат нельзя вплотную стелить к камину. Расстояние должно составлять не менее 80 см. Сушка камина и протопка.
Когда все работы окончены, украсить камин можно стильной дровницей, выполненным своими руками.
Вряд ли кто поспорит, что на мерцающий огонь в камине можно смотреть бесконечно долго.

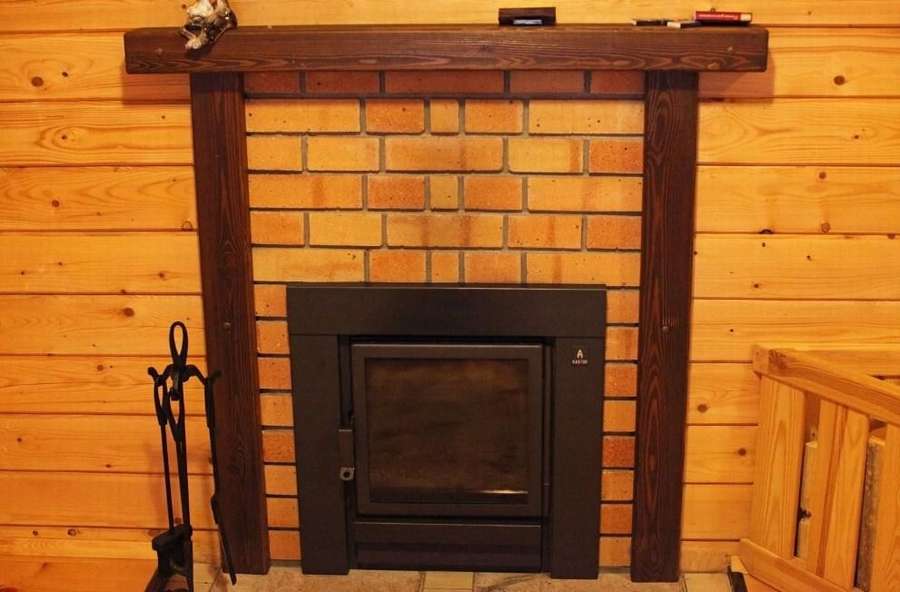

Камин с топкой
А если все четко выполнить по нашей инструкции, то такой камин будет радовать не только созданием особой ауры домашнего уюта, но и подарит тепло, обогревая дом.

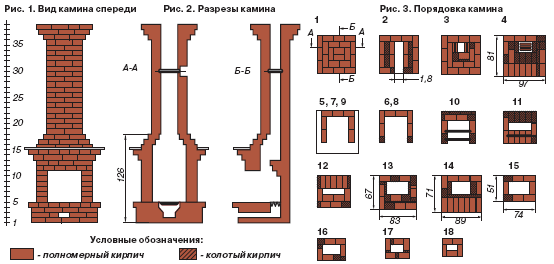

Чтобы вам легче было разобраться со строительством камина своими руками, предлагаем ознакомиться с подробной видео инструкцией.

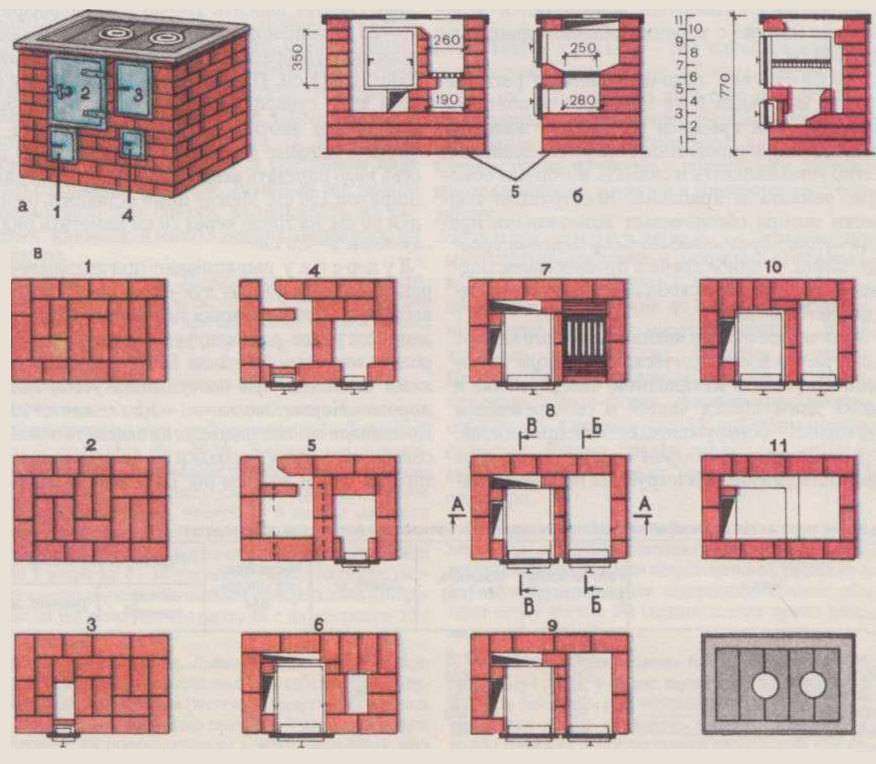

Возведение отопительного прибора с использованием порядовки
Схема-порядовка дает точное представление о каждом ряде, указывает где расположены дверцы, колосники, задвижки и другое печное литье. От нее не отступают даже на самую малость, иначе работа не удастся, придется разобрать и переделать начиная с того места, где была допущена вольность. Изменения возможны только в размерах, но не в принципе конструкции.
Сделать печь-камин своими руками поможет пошаговая инструкция. Особой тщательности требует укладка первого ряда. От точного соблюдения размеров и горизонтальности зависит качество выполнения всей конструкции. Поэтому не торопятся, многократно проверяют, устраняют малейшие неточности, которые впоследствии нарастают с каждым рядом. Если печнику-профессионалу исправить их легко, то начинающему любителю очень сложно.
Со второго по одиннадцатый ряд требуется особая внимательность, ведь здесь располагается большинство печных приборов, формируется топливник. Чтобы закрепить дверцы (поддувальные на втором ряду, топочные на пятом), их устанавливают на место с предварительно продетой в ушки мягкой проволокой, закрепляют в кладке. Металл и кирпич имеют разный коэффициент расширения при нагревании, что приводит к ослаблению фиксации. Чтобы предотвратить это, между ними укладывают полосы из базальта или асбеста.
С четвертого ряда начинается строительство топочной камеры и параллельно формируется днище каминного топливника. Под ним расположена ниша для дров, перекрытием для которой служат два уголка. Одновременно они играют роль опоры для верхнего ряда кирпичей. Такой же металл используется для поддержания кирпичей над дверцами.
С пятого ряда начинается исполнение обеих топок из шамотного кирпича на ребро. Толщину шва на глиняном растворе рекомендуется уменьшить до 2–3 мм. Сначала на завершающий ряд зольника помещается колосниковая решетка, а между красным кирпичом и огнеупорным расположены базальтовые прокладки.
После установки над дверцей в восьмом ряду угольника никакие дополнительные элементы до десятого не требуются. На него укладывают варочную плиту, места примыкания уплотняют асбестовым или базальтовым шнуром. Дальше наращивается печной массив и внутренние каналы до тринадцатого ряда. Затем над топкой камина устанавливают уголок, начинают формировать дымосборник.
С девятнадцатого ряда начинают перекрывать проем над варочной нишей, укладывая кирпичи на металлические опоры. До 24 ряда происходит наращивание согласно порядовке. Затем монтируется чугунная задвижка. Чтобы она плотно прилегала и не пропускала газы, используют больше раствора.
Если помещение одноэтажное, дальше строят дымоотвод сквозь потолок и крышу. Представленный проект рассчитан на здание с двумя этажами. Ничего сложного в последующей кладке нет, только придерживаются порядовки, наращивают газоходы и стены отопительного агрегата. Если соблюдать все правила, камин с печью заработают, принесут уют и тепло в жилье.
Нужен ли фундамент под камин
Как и любая другая массивная конструкция, камин нуждается в надежном основании
Это важно продумать на первоначальном этапе строительства. Основание будущего камина должно быть сделано из прочного бетонного перекрытия и не составлять единое целое с фундаментом дома. Но имейте в виду, что фундамент должен повторять форму основания камина и по размерам быть большее ее на см 15-20
Но имейте в виду, что фундамент должен повторять форму основания камина и по размерам быть большее ее на см 15-20.
Совет о печника: для закрытого камина не обязательно делать серьезный фундамент. Закрытый камин имеет среднюю массу 300 кг – это вес, который может выдержать любая стяжка. Помните, что для правильного и безопасного функционирования камину нужен кислород
Поэтому важной частью фундамента является организация подвода воздуха к камину с улицы
Печь Кузнецова своими руками: чертежи порядовки и описание кладки печи
И. В. Кузнецов с 1962 года занимается проектированием, изготовлением и усовершенствованием печей. За это время было изобретено более 150 различных конструкций, каждая из которых стремилась к абсолютному показателю эффективности – 95% КПД. В этой статье мы расскажем, как делать печь Кузнецова своими руками.
Фото 1 Печь Кузнецова
Принципиальная особенность разработки заключается в системе разделения газов на холодный и горячий потоки. За счет уникального колпакового строения печи горячий воздух задерживается внутри, а холодный выводится по отдельному каналу в дымоходную трубу. Учитывая то, что в колпаке поддерживается более высокая температура горения, а тепло распределяется равномерно по корпусу, коэффициент полезного действия достигает своего пика. Для сравнения, КПД обычных печей составляет 30-35%, твердотопливных котлов – 80%, пиролизных – 85%.
Невысокая производительность большинства твердотопливных агрегатов объясняется тем, что теплый воздух выходит вместе с продуктами горения в трубу. Помимо того, что оставшегося объема не всегда хватает для полноценного нагрева, быстро выходящие дымовые газы еще более снижают тепловой порог. В некоторых конструкциях эту проблему пытаются решить увеличением (удлинением) дымоходной трубы, но тогда существует риск снижения тяги и, как следствие, уменьшения КПД. Создание такого агрегата, который бы обеспечил полноценную тягу и увеличил теплопередачу, и стал основной целью конструктора Кузнецова.
Видео 1 Строительство отопительной печи по системе Кузнецова
Правильная подготовка к работе – залог успеха
Печники имеют все необходимые инструменты, набор которых сложился на протяжении многовековой практики. В последнее время он пополнился специальными и универсальными приспособлениями. У каждого мастера, помимо того, есть свои секреты, которые помогают ему в работе. Обязательно потребуются:
- мастерок;
- молоток-кирочка;
- измерительные инструменты: рулетка, отвес, уровень;
- шнур.
Подготовка этим не ограничивается: заблаговременно запасаются материалами в нужном количестве и должного качества. Прежде всего, это кирпич красный и огнеупорный. Печь-камин выполняет не только практическую функцию, но и эстетическую, поэтому материал для него выбирают тщательно, не допускаются раковины и сколы. Тогда можно сэкономить и обойтись без дополнительной облицовки.
Обогревательные конструкции сооружаются на глиняном растворе, приготовление которого требует определенной практики. Альтернативой служат сухие смеси, в которые просто добавляют воду. Добиваются такой консистенции, когда раствор стекает с лопаты, как густая сметана. Для красного кирпича приобретают обычные составы, а для огнеупорного – специальную смесь МШ-28.
Важно правильно подготовить кирпич. Если планируется использование глиняного раствора, многие мастера рекомендуют замочить его на несколько часов в воде
Этот совет не бесспорный, потому что существует мнение: подобная процедура лишняя и даже вредная. Убедительных доказательств никто не приводит. Когда используется мастика, то обязательно с наружных граней снимают фаски 2–4 мм, протирают от пыли.

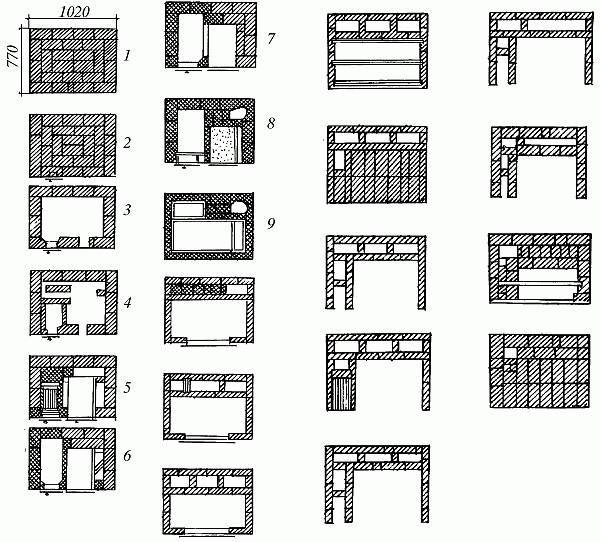

Пример чертежа с порядовкой
Перед тем как приступить к работе, внимательно изучается чертеж и порядовка. Разобравшись в плане конструкции, движении газов, намного легче будет выполнять постройку. Даже опытные мастера используют такой прием, когда ряд кирпичей сначала кладется насухо, а затем на раствор. Это позволяет оценить качество, размеры, внести вовремя исправления. Тем, кто сталкивается с подобной работой впервые, не следует пренебрегать этим приемом.
Среди других советов мастеров заслуживают внимания такие:
- с особой тщательностью выполняют фундамент, от которого зависит устойчивость и долговечность конструкции;
- место прохода дымоотводной трубы сквозь потолок изолируют огнеупорным материалом;
- периодически контролируют горизонтальное и вертикальное расположение рядов, используя уровень и отвес;
- аккуратности требует не только внешняя сторона печи-камина, но и внутренняя: не допускаются застывший раствор, щели, зазоры.
Чтобы соорудить отопительное устройство, одного кирпича и глины недостаточно, приобретается печное литье и металлические уголки, полосы, листы. В каждом определенном случае перечень разный, но обязательно требуются дверцы топливные и зольниковые, прочистные, задвижка, колосниковая решетка.
Приготовление печного кладочного раствора
Для кладки русской печи с плитой вам понадобится специальный печной раствор, основным компонентом которого является глина. Понадобится самая жирная глина, какую сможете найти.
Глину очищают от мусора и заливают водой как минимум на сутки. После набухания ее перетирают на сите с ячейкой 5 мм.
Второй неотъемлемый компонент раствора – это песок. Он должен быть тщательно промыт и очищен от грязи, а затем прокален перед замесом.
Как правило, пропорция песка и глины в растворе для русской печи с варочной плитой составляет 1:3. Однако многое зависит от жирности глины, так что подбирать точное соотношение нужно опытным путем. Стоит попробовать несколько вариантов раствора, сделав из каждого шарики, размером с теннисный шарик. Через три дня просушки оцениваем результаты. Желательно, чтобы было как можно меньше трещин, а на изломе глина не рассыпалась в пыль. Не помешает знать, что печи Кузнецова строят примерно таким же образом.
Элементы устройства, чертежи
- Устье — отверстие перед топочной камерой.
- Горнило — камера, где сгорает топливо (дрова).
- Под — основание горнила, туда закладывают топливо, там же готовятся некоторые блюда.
Фото 1. Чертёж русской печи с лежанкой и варочной плитой. Наглядно показано устройство печки с разных сторон.
- Заслонка — обязательный элемент, плотно закрывающий вход в горнило, перекрывающий поступление воздуха.
- Шесток — площадка перед устьем, удобная для того чтобы ставить тяжёлые горячие горшки, вынимаемые из печи.
- Лежанка — полати, расположенные традиционно на высоте человеческого роста.
- Дымоход — вертикальная труба, которая выводит дым и горячий воздух наружу.
- Задвижка — частично перекрывает дымоход при необходимости, усиливая тягу.
- Щиток — дымосборник, ведущий к трубе. Его также используют для дополнительного увеличения теплоёмкости печи.
Фото 2. Чертёж русской печи с лежанкой из кирпича. Устройство представлено сбоку и спереди, указаны его размеры.
Чтобы выстроить традиционный вариант печи с соблюдением всех правил, понадобится помощь профессионального печника. Современные модели нередко строятся по упрощённым схемам, делаются меньших размеров для облегчения работ — такой вариант доступен для постройки своими руками.
Камень
Мрамор и гранит одни из самых популярных натуральных камней для облицовки камина. Но, выбирая натуральный камень, нужно понимать, что будущий камин может быть только простых и лаконичных форм. Поэтому чаще используется композитный натуральный материал Dekton. Он имитирует природную текстуру камня, но избавлен от его недостатков: легкий и плотный. А значит, Ваши возможности в оформлении безграничны.
Плюсы:
- высокая прочность
- 100% натуральный материал
- красивая текстура
Минусы:
- сложная и дорогая работа
- высокая стоимость
- большой вес
Отделка декоративным камнем
Использование камня Decton
Основные преимущества шведки
В конструкции шведской печи больше всего привлекает эффективность сгорания топлива.
Благодаря удачной технической конструкции в топке сгорает уголь, дрова, камыш или мелкая древесина, образуя большую массу тепловой энергии.
В отличие от традиционной русской печи, которой требуется немало времени, прежде чем она начинает отдавать тепло, шведка очень быстро разогревается. Благодаря этому уже через 10-15 минут после закладки и розжига дров помещение наполняется теплом.
Шведка: преимущества
При этом, она не только быстро прогревает помещение, но и сохраняет тепло. Для этого, после угасания дров, необходимо плотно закрыть задвижку. В противном случае, все тепло, которое накопилось в печи, быстро выйдет наружу.
Подобно популярной голландке, шведка очень компактна и занимает не много место в доме, что незаменимо в небольших загородных домах, где расположение большой русской печи просто не имеет смысла.
Кроме того, варочная поверхность для приготовления еды и духовка создает дополнительный комфорт и повышает функциональность печи.
Достоинства шведки:
- компактные размеры;
- функциональность (варочная поверхность, духовка, нагрев воды и т.д.);
- экономичность расхода топлива;
- возможность прогреть одновременно две комнаты.
Но, говоря о достоинствах шведки, было бы несправедливо не заметить и некоторые ее недостатки.
Конструкция шведской печи очень требовательна к выбору материала. Если для создания русской печи подойдет обычный шамотный кирпич, то здесь необходимо запастись очень качественными материалами, иначе будет сильно снижена эффективность отопительного аппарата.
Кроме того, конструкция такой печи достаточно сложна и требует определенных знаний и очень тонкого скрупулёзного подхода. После монтажа и запуска очень сложно будет устранить свои ошибки.
Кладка русской печи своими руками
Для кладки топочной части применяют огнеупорный кирпич, выполненный из шамотной глины. Оставшаяся часть конструкции кладется из керамического кирпича.
Практически в каждой печи есть металлические, либо чугунные детали, например, дверцы и заслонки. Их можно также приготовить в определенном количестве.
Вам понадобятся следующие элементы:
- Двери: топочная и поддувальная, а также прочистная дверка, вентиляционная для дымовой трубы.
- Колосниковая решетка;
- Металлические задвижки;
- Вьюшка;
- Заслонка горнила;
- Водогрейная коробка;
- Плита;
- Стальные полосы.
Для закладки определенных деталей — арок и сводов — нужны шаблоны легкоразборные. Их выпускают из деревянных и фанерных элементов и деталей.
Приготовление кладочного раствора
Кладочный раствор, в отличие от обычного, для печных работ готовить гораздо труднее. Купить можно и готовую смесь в магазине. Но, если вы решили построить русскую печь своими руками, то раствор можно будет приготовить самостоятельно.
Растворы для кладки печей подбираются в зависимости от типа применяемого кирпича:
- Если для кладки используется полнотелый кирпич марки М150, то применяют глинопесчаный раствор. Его же применяют для облицовки печи специальной керамической плиткой;
- Для укладки тугоплавкого кирпича применяют растворы на основе специальной тугоплавкой глины с добавкой песка;
- При применении шамотного кирпича используют растворы из огнеупорной глины;
- В промежутке чердачного помещения кирпичные трубы кладутся с применением цементно-песчаного раствора;
Глина — это мягкая нерудная горная порода, из нее можно слепить скульптуры, различную посуду, производить плитку и т.д. Для проверки глинистого раствора используют способ при котором глиняное тесто скатывают тонким жгутиком, и пробуют его согнуть. Чем меньше будет радиус изгиба, тем лучше ваш раствор.
Второй способ: из такого же теста нужно скатать шарик и осторожно сжать его между двух специальных дощечек. Если сжать шарик на треть, то глина начнет покрываться маленькими трещинами. Но если шарик рассыпался, то раствор плохой
Но если шарик рассыпался, то раствор плохой.
Приготовление глиняного раствора
Для постройки и росписи русской печи на даче своими руками вам понадобится 3,5 м3 раствора. Для этого берется определенное количество компонентов и разводится водой.
Вы можете применять железную бочку в качестве тары. Глину замочите в воде и подержите пару дней. Далее добавьте песок, и весь раствор тщательно перемешайте ногами (предварительно надев резиновые сапоги), до однородности смеси. Так как ширина швов кладки не более 3 мм для шамотного кирпича, все крупные камешки нужно удалить из раствора.
Металлические
В отличие от кирпичного камина, металлический камин с функциями печи и плиты очень компактен и мобилен. Такой агрегат позволяет не только варить и жарить пищу, но также сушить овощи и фрукты, а также коптить мясо и рыбу.
Печи из металла практически сразу нагреваются и начинают давать тепло. По воздуховоду теплый воздух движется, обогревая помещение. В таких каминах дрова медленно тлеют, что позволяет получить больше тепла. И даже после прогорания дров печь еще долго остается теплой. Присмотр за ними практически не требуется – достаточно загрузить дрова один раз и тепло в комнате обеспечено надолго.

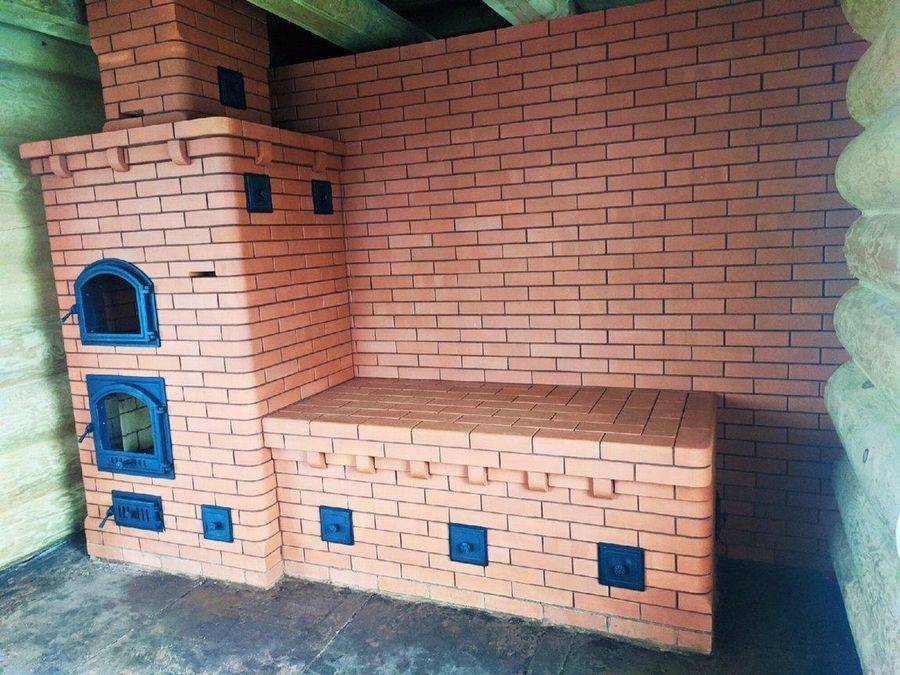

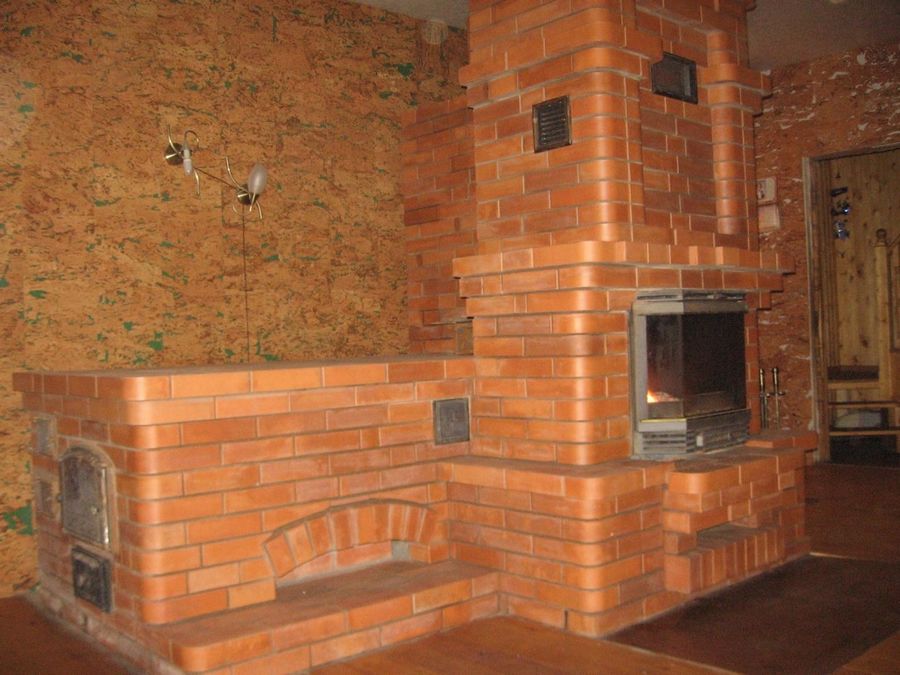

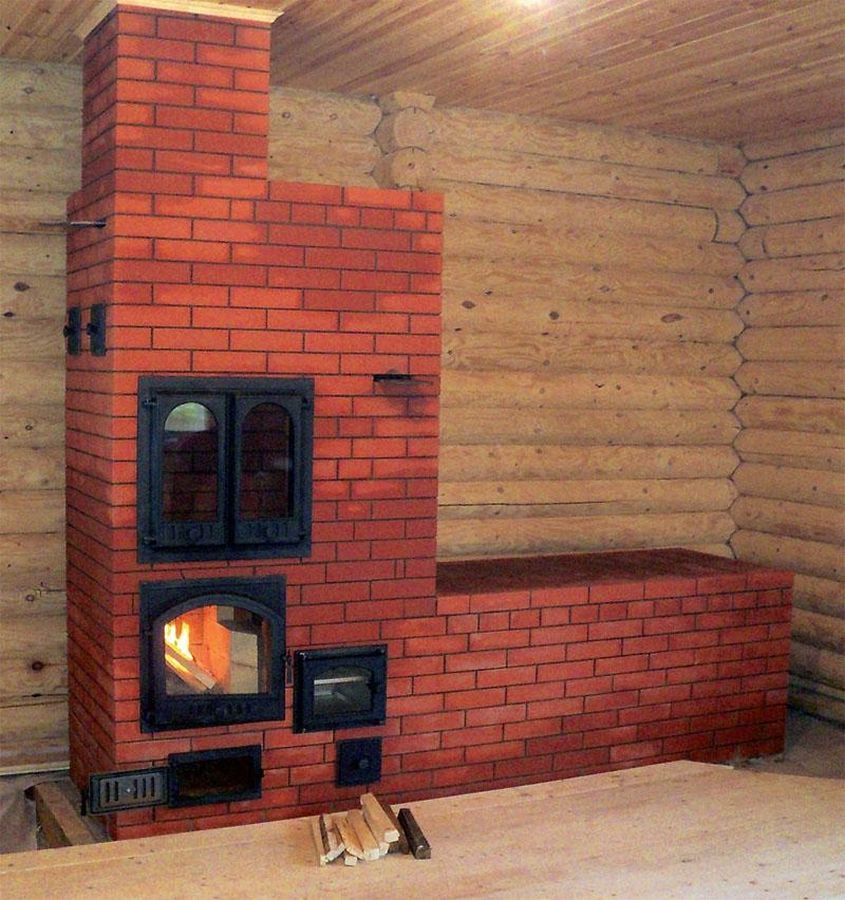

Кирпичная печь камин с лежанкой – 9 супер идей
Кирпичная печь отличается эффективностью распределения тепла. Если дополнить конструкцию лежанкой, то можно почувствовать себя богатырем и отдохнуть на приятно теплой поверхности печи. Печь камин из кирпича с лежанкой отопит помещение, позволит насладится видом огня и обеспечит место для комфортного отдыха. Ниже будут представлены 9 идей такой печи.
В печи камине из кирпича лежанки изготавливаются из различного материала. Главная задача передать приемлемое количества тепла и обеспечить надежность конструкции для выдерживания необходимых нагрузок.
Лежанка на печи может так же состоять просто из дополнительной кладки кирпичей. Главное обеспечить безопасность пользователя и допустить приемлемое количество тепла.
Кирпичные печи Кузнецова славятся более эффективным распределением тепла, благодаря определенной конструкции можно добиться правильного движения газов. Коэффициент полезного действия у большинства конструкцией печей Кузнецова не менее 90 процентов.
Печь камин из кирпича с лежанкой также может быть дополнена закрытой камера для выпекания хлеба. Лежать на печи и кушать свежий хлеб такая возможность даст ощутить все прелести русского давнего быта.
При расположении печи из кирпича с лежанкой в деревянном доме, важно оставить приемлемый зазор. Соблюдения определенного расстояния между печкой и стеной позволит повысит пожарную безопасность
Тема пожарной безопасности особенно актуально если конструкция печи камина из кирпича встроена в деревянную стену
Зазор между стеной и печкой придадут целесообразности такой постройки, но также важно замерить и контролировать теплоотдачу у деревянных стен
Объемные формы топки позволят более безопасно добавлять горючие и придаст виду печи более внушающий вид. Главное для такого камина использовать огнеупорное стекло и другие необходимые материалы.
У камина в печи дверцы могут быть распашными, это добавит постройки презентабельный вид. Снизу топок обычно находится зольник, для сбора остатков горючего.
Печь камин из кирпича с лежанкой может быть различной конструкции и разного размера. Каждый пользователь выберет свой оптимальный вариант исходя из своего повседневного быта и наличия определенных потребностей.
Читать полностью (ссылка)
Как сложить простую печь с плитой. Как сложить самую простую печь из кирпича?
Для начала нужно решить, что вы хотите получить от будущей печки. Если вам нужно только отапливать комнаты, а для приготовления еды вы пользуетесь баллонным газом или электричеством, то выбирайте вариант без плиты и духовки. Тот, кто любит мягкое целебное тепло, выбирает вариант с лежанкой.
Для регулярной тепловой обработки большого количества продуктов и кормов для домашних животных простейшая печь с варочной поверхностью будет в самый раз.
Мы рассмотрим три примера печей с пошаговым руководством по их кладке:
- Простую прямоточную;
- С варочной плитой;
- Отопительную.
Скажем сразу, что от простой конструкции, лишенной газовых оборотов, ждать высокой теплоотдачи нельзя. По этой причине такие печи ставят в гаражах и других небольших помещениях площадью не более 16 м2.
Мы рассмотрим этот вариант для того, чтобы новички получили первый несложный урок практической кладки.
Прямоточная отопительная конструкция рассчитана на обогрев небольшой комнаты
Под такую печку не нужен мощный фундамент. Отсыпав крупную щебенку слоем в 15-20 см, залив ее цементным раствором и выровняв поверхность по уровню, через пару дней можно приступать к кладке.
Размеры печи в плане: ширина 2 кирпича (51 см), глубина 2,5 кирпича (64 см). Поскольку поддувальной камеры в ней нет, то отверстия для поступления воздуха сверлят прямо в топочной дверке.
Шестой ряд перекрывает дверку топочной камеры. Вид сверху помогает лучше понять способ раскладки кирпича.
Порядовки у такой конструкции несложные. Главное условие во время работы – соблюдать перевязку швов так, чтобы верхний кирпич закрывал шов между двумя нижними.
На восьмом ряду топливник зауживают, используя для этого половинки и «трехчетвертки» — ¾ от целого кирпича. Выход из топки таким образом получается сечением в 1 кирпич (125х250 мм).
Следующий ряд (девятый) выкладывают так же как седьмой, используя целый кирпич.
После этого ярус кирпича ставят на ребро заподлицо с внутренней гранью нижнего ряда. Новый ярус кладут плашмя, используя два целых кирпича и четыре «трехчетвертки». Таким способом дымовой канал снова зауживают для того, чтобы задержать газы и поднять теплоотдачу.
На следующем ярусе камни кладут на ребро. Посередине дымового канала ставят кирпич. Таким способом печь поднимают еще на пять рядов (один ярус на ребро и кирпич посередине, другой ярус плашмя).
Остальные четыре яруса кладут плашмя. Последними двумя рядами кладки дымовой канал зауживают до размера 12х12 см (полкирпича). На этом уровне в печь ставят дымовую задвижку. Сверху в нее вставляют стальную трубу.
