Почему септики КЛЁН — оптимальный выбор?
Эта автономная канализация избавит вас от хлопот с отведением стоков. В отличие от станций с аэробной и анаэробной системой очистки, комплексы КЛЁН — энерго-независимы, им не нужна принудительная активация процессов переработки фракций. Работа по очистке стоков ведется непрерывно независимо от внешних условий.
Для обеспечения вашего комфорта производителем предусмотрены все требования к септикам с учетом установки в разных климатических зонах. В технологию изготовления КЛЁН заложены повышенные нормы прочности, что обеспечивает бес проблемную эксплуатацию автономной канализации на любых типах грунта и при любых погодных и иных условиях. Владелец может не переживать о том, что его станция разгерметизируется или еще каким-либо образом разрушится: это невозможно.
Септики КЛЁН изготавливаются из высококачественного листового полипропилена толщиной 5-8 мм, настолько устойчивого и прочного, что его можно использовать для работы с агрессивными средами. Они не окажут никакого влияния на эффективность работы станции. Для того, чтобы стенки корпуса камер были более прочными, добавляется рёбра жёсткости.
Исходные данные
Шаг 1:Калькулятор предназначен для расчета любых видов
строительных блоков. Для начала задайте точные размеры строительного блока без учета кладочного шва.
Здесь будьте внимательны: длинну, ширину и высоту блока задавайте относительно того, как блок будет лежать в
кладке. Далее впишите такие параметры постройки, как высота стены и общая длина стены по внешнему периметру
здания.
Шаг 2:Затем укажите способ укладки блоков. От этих данных
напрямую зависит толщина будущих стен. Это может быть конструкция в половину блока (толщина стены будет
равна ширине блока) или в целый блок (толщина стены будет равна длине блока). Выбирайте способ укладки в
зависимости от запроектированной этажности здания, вида перекрытий и других особенностей строения.
Шаг 3:Чтобы расчет получился более точным нужно обязательно
учесть толщину кладочного шва, состоящего из раствора, либо клея и других материалов. Иногда толщина
горизонтальных и вертикальных швов отличается.
Шаг 4:Для подсчета кладочной сетки нужно определиться, через
какое количество рядов вы будете её укладывать. Данные о ней можно не вносить, оставив в графе пункт “Не
учитывать”. Или посчитать её, указав, что она лежит через N-ое количество рядов.
Шаг 5:Вес блока – необязательный параметр. Но если вы хотите
рассчитать примерный вес готовых стен и нагрузку от стен на фундамент, то все-таки указать его желательно.
Цена – также необязательный параметр. Укажите ее при желании посчитать общую стоимость блоков.
Шаг 6:Чтобы учесть в расчетах фронтоны постройки, а также окна,
двери и дополнительные проемы – отметьте соответствующие галочки, и в появившемся списке задайте необходимые
параметры.
Шаг 7: После заполнения всех полей нажмите кнопку “Рассчитать”.
Полученные результаты вы можете распечатать, либо отправить по электронной почте.
Для удобства, различные элементы постройки лучше считать по отдельности. Например, внешние стены и
межкомнатые перегородки могут отличаться как по высоте, так и по способу укладки блоков. В этом случае,
проведите два независимых расчета.
К чему могут привести ошибки при расчетах?
Если объем отстойников будет определен неправильно, то установка будет хуже работать. Так, если вместимость установки будет недостаточной, то жидкость не будет успевать как следует отстояться и на вывод будет подаваться плохо очищенная вода.
Это приведет к тому, что почвенный фильтр, используемый для доочистки, быстро заилится и станет хуже фильтровать воду. Для восстановления работы системы потребует трудоемкий ремонт.
Строить отстойники с большим запасом по объему нецелесообразно по экономическим соображениям, так как сооружение вместительного септика обойдется намного дороже, чем строительство компактной модели.
Итак, в процессе проектирования локальной канализации проводится расчет септика
Очень важно выполнить эту работу правильно, так как от этого будет зависеть качество работы очистной установки. Если планируется покупать готовый септик, то проводить расчеты не нужно, производитель в документации обязательно указывает параметры производительности модели
Как работает септик ↑
Прежде чем приступать к расчётам, следуетзнать, каким образом работает септик и определиться с типом устройства. Ведь очистные сооружения бывают разные, зачастую состоят из нескольких сообщающихся резервуаров (камер). Необходимо вычислить не только общую вместимость, но и посчитать объём каждой из камер, учесть возможности фильтрующего колодца либо иного устройства грунтовой доочистки.
Септик — локальное очистное сооружение неполного цикла, из которого осветлённые стоки отводятся в грунт на доочистку. Два процесса обеспечивают очистку стоков в самом септике:
- Сепарация нерастворимых частиц с осаждением их на дно ёмкости и последующим удалением ила по мере накопления.
- Сепарация тугоплавких жиров, разложение которых происходит длительное время.
- Переработка биологических загрязнений в минеральный осадок микроорганизмами, обитающими в сточных водах. В септике, где вода практически стоячая и содержит очень немного растворённого кислорода, живут в основном анаэробные (не нуждающиеся в кислороде) бактерии. Метаболизм у них замедлен, поэтому процесс биологической очистки стоков занимает немало времени. В аэрационных биофильтрах (аэротенках), где вода принудительно перемешивается и насыщается кислородом, процесс переработки биологических загрязнений намного интенсивнее. Его обеспечивают аэробные бактерии, использующие кислород в ходе химических реакций. Кстати, «медленный» септик всегда можно превратить в «быстрый» аэротенк, оборудовав его постоянно функционирующим аэратором.
Строительные калькуляторы
Общестроительные работы
Калькулятор теплицы
Материал на армопояс
Расчет бетона на лестницу
Калькулятор опалубки перекрытия
Калькулятор отмостки
Калькулятор твердения бетона
Калькулятор бетона на ленточный фундамент
Калькулятор количества блока
Калькулятор арматурной сетки
Калькулятор арматуры
Расчет забора из профнастила
Расчет расхода химического анкера
Расчет раствора
Расчет кирпича на кладку
Нагрузки
Расчет вала на кручение
Эпюры нормальных и касательных напряжений
Расчет на опрокидывание
Калькулятор фермы
Калькулятор ветровой нагрузки
Калькулятор балки
Калькулятор снеговой и ветровой нагрузки
Сбор нагрузок онлайн
Расчет нагрузки на фундамент
Расчет балки на прочность
Расчет балки на прогиб
Расчет растянутых элементов
Расчет стойки
Металл
Расчет металлической лестницы на тетивах
Расчет металлического каркаса
Расчет болтового соединения
Расчет металлической лестницы
Сортамент металлопроката
Стык двутавровых балок
Минимальное расстояние между болтами
Расчет массы металла
Калькулятор массы метизов
Железобетон
Расчет железобетонной колонны
Расчет фундаментной плиты
Расчет железобетонной балки
Дерево
Калькулятор стропил
Расчет количества и объема досок
Расчет деревянной балки онлайн
Инженерные коммуникации
Аэродинамический расчет
Калькулятор площади воздуховодов
Гидравлический расчет трубопровода
Расчет скорости воды, воздуха, газа
Расчет продухов
Расчет диаметра газопровода онлайн
Расчет высоты дымохода онлайн
Расчет водосточной системы
Расчет системы вентиляции
Отделка
Калькулятор штукатурки стен
Калькулятор стяжки пола
Калькулятор плитки на пол
Расчет площади стен
Онлайн расчет краски
Расчет плитки, краски, обоев и штукатурки
Расчет размеров
Геометрические характеристики
Калькулятор сферы
Калькулятор объема цилиндра
Расчет развертки конуса
Калькулятор винтовой лестницы
Расчет кубатуры
Коэффициент линейного расширения
Калькулятор площади
Теплотехника
Расчет точки росы онлайн
Расчет секций радиатора онлайн
Расчет теплопотерь дома онлайн
Теплотехнический расчет
Электрика
Калькулятор сечения кабеля
Расчет мощности кондиционера
Расчет освещенности помещения
Прочее
Калькулятор линейной и угловой скоростей
Расстояние между точками
Линейная интерполяция
Калькулятор кредитов
Калькулятор единиц измерения
Калькулятор градусов и минут
Калькулятор уклонов
Виды септиков из бетонных колец
В зависимости от типа грунта, сезонности использования и некоторых других факторов, автономная канализация обустраивается септиком из одной, двух или трех камер, каждая из которых обустраивается из бетонных колец.
Однокамерный
Такое сооружение является скорее выгребной ямой, а не септиком. Сегодня оно практически не используется из-за необходимости частой откачки ассенизаторской техникой.
Устройство однокамерного канализационного колодца обосновано только в том случае, если он обслуживает небольшой и нечасто посещаемый дачный дом.
Дачная канализация с герметичным накопителем для стоков
Другими факторами, вынуждающими выбрать именно этот вариант, являются водонепроницаемые глинистые грунты и высокое залегание грунтовых вод.
Двухкамерный
Двухкамерная конструкция состоит из герметичной емкости и фильтрующего колодца.
- В первый отсек поступают стоки из дома и отстаиваются в нем. Твердые частицы осаждаются на дно.
- Оба колодца соединены друг с другом переливной трубой, находящейся немного ниже уровня входной трубы.
- Отстоянная жидкость, достигнув уровня переливной трубы, изливается в фильтрующий колодец, у которого нет дна.
- Вода просачивается в нижние слои грунта, а в емкости остается ил и взвешенные частицы.

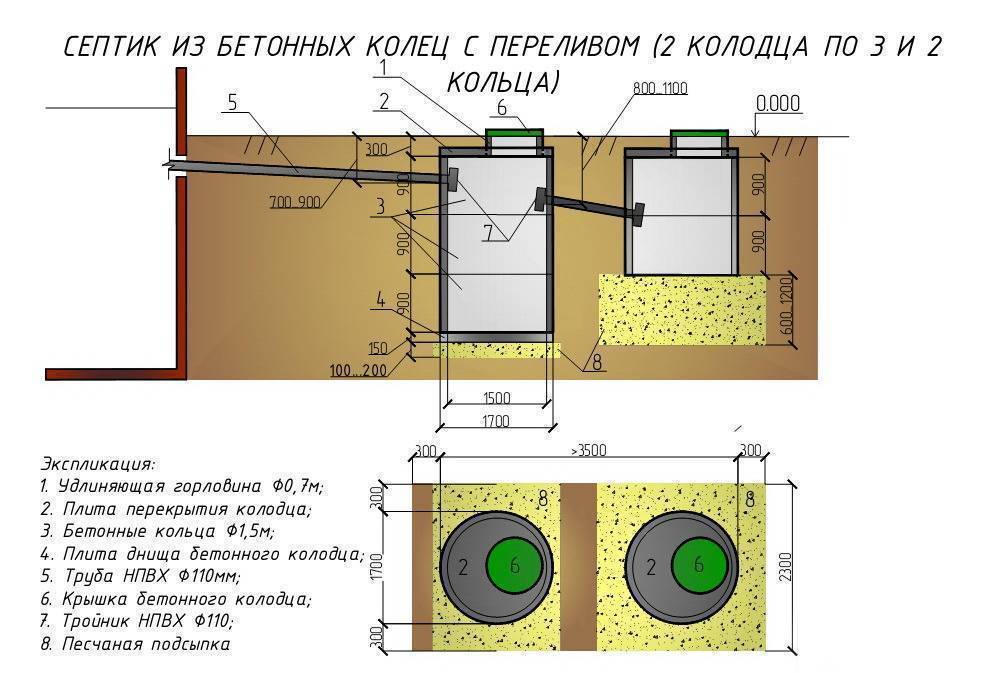

Схема двухкамерного септика
Такая канализация своими руками из бетонных колец встречается чаще всего.
Трехкамерный
Трехкамерный септик – самый эффективный, позволяющий на выходе получить практически чистые и безопасные стоки. Он дополнен ещё одной емкостью с герметичным дном, но роль его в процессе очистки несколько иная.
Первый отсек септика делается практически герметичным, без доступа внутрь кислорода. В нем происходит первичная очистка с осаждением взвесей и переработкой органики анаэробными бактериями.
Применение специальных средств с живыми бактериями повышает эффективность септиков
Осадка в виде ила во второй камере скапливается уже меньше, а осветленная жидкость переливается в фильтрующий колодец с перфорированными стенками и без дна. Перед уходом в грунт она окончательно фильтруется, проходя через песчано-щебеночную обсыпку колодца.
Схема канализации из бетонных колец с трехкамерным септиком
Существует вариант, когда канализация в частном доме из бетонных колец дополняется не фильтрующим колодцем, а дренирующими полями. Он является единственно возможным, если грунтовые воды залегают близко к поверхности земли, так как между их уровнем и дном фильтрующего колодца должно оставаться не менее метра.
Автономное очистное сооружение с полем фильтрации
Но обустройство полей фильтрации требует большой площади, на которой нельзя размещать строения, устраивать парковки и прочие хозяйственно бытовые объекты.
Независимо от вида септика, без его периодической откачки не обойтись. Но чем выше степень очистки, тем реже придется вызывать ассенизаторскую технику.
Ассенизаторская машина для откачки септиков
Расчет объема и размеров септика
Владельцы частных домов, не подключенных к централизованным канализационным сетям (КС), закономерно сталкиваются с проблемой утилизации хозяйственно-бытовых стоков. И большинство таких частных домовладельцев прибегают к варианту установки септика, что делает необходимым решение задачи расчета для постройки или подбора готовых автономных очистных сооружений.
Нормативные требования и положения
Необходимо понимать, что отведение и утилизация стоков четко регламентируется нормативной документацией РФ, несоблюдение которой приводит к негативным последствиям как для экосистемы, так и к ответственности виновных лиц. Поэтому, выполняя расчет септика для потребностей домовладения, опираются на целый ряд стандартов и правил, в частности:
- СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», регламентирующие санитарно-защитные зоны вокруг малых очистных сооружений, а также корректировку активных объемов установок.
- СНиП 2.04.01-85 «Внутренний водопровод и канализация» или их актуализированную редакцию СП30.13330.2012, для определений расходов стоков.
- Пособие по проектированию инженерных систем МДС 40-2.200, в котором приводятся основные нормативные выкладки по расчету септиков и их вспомогательных сооружений (дренажных колодцев, полей фильтрации и т.п.).
Что потребуется для расчета объема септика?
Прежде всего, необходимо понимать, что метантенки– это крупногабаритные сооружения, биоценоз в которых протекает без принудительной активации (переливов, перекачиваний, перемешиваний), в отличие от SBR-реакторов, меньших в 6-7 раз при той же производительности. Тем не менее, естественные процессы механической очистки за счет отстаивания (образования осадка) и флотации газами брожения, а также микробиологического разложения сточной органики, также требуют создания определенных условий – результативность их работы напрямую зависит от соотношения нагрузочных показателей к объему установки, температурных и временных параметров.
Расчет объема септика для частного дома может осуществляться по однокамерной схеме или многокамерной. Так, если суточное наполнение анаэробной установки не превышает 1 м 3 , то для полноценного биоценоза вполне достаточно цельной моноёмкости. При больших количествах сбросов принимаются двух -, реже трехкамерные компоновки или модульные емкости, монтируемые последовательно. Двухкамерные септики разделяется на равные по габаритам активные зоны, однако, допускается деление, при котором первый отсек занимает до 0.75 общего объема.
Естественно, что ключевое значение при проектировании установки имеют её размеры, а точнее рабочий (активный) объем септика, который рассчитывается:
- как литраж суточных поступлений стоков, умноженный на количество дней, необходимых для протекания процессов анаэробного разложения и отстаивания,
- как суммарный объем всех активных частей камер или модулей,
- с учетом высоты расстояния от дна ёмкости (отсека) до среза трубы излива из установки,
- с вычетом высоты слоя осадочных накоплений (-20%). При регулярном удалении осадка (не менее 2-х раз в год), его количество не учитывается.
Рассчитывая локальные очистные сооружения для своего участка, следует опираться на то, что септик, с последующей почвенной доочисткой, рекомендуется при поступлении стоков до 3-5 м 3 /сут. Если объемы утилизации планируются выше, то предпочтение стоит отдавать SBR-реакторам или гибридным сооружениям (метантенк+аэротенк).
Разберем, как рассчитать объем септика для дома, используя простые табличные и формульные выкладки.
Расчет объема через поступление стоков
Первоочередным определяемым исходным показателем является количественное поступление (кубатура, литраж) хозяйственно-бытовых стоков в очистное сооружение. Его можно найти, используя среднестатистические нормативные данные водопотребления одним человеком (таблица 1), зная число постоянных пользователей инженерными сетями строения, а также учитывая период протекания анаэробных реакций.
Оперируя данными диапазона показателей из таблицы 1, следует принимать меньшее значение, если проектируется автономная канализационная система для коттеджной застройки индивидуального пользования, а большее, если для блокированного строения или нескольких домов с общим водоотводом.
Таблица 1. Расчет водопотребление на одного человека
Расчет объема и размеров септика Методика расчета объема септика и его размеров при строительстве или выборе готовой системы. Пример расчета для септика из бетонных колец и готовой модели ",Танк",.
Сколько камер должно быть?
Количество камер, как и общий объем очистной установки, напрямую зависит от объема стоков, который предстоит утилизировать. Для частных жилых объектов (домов, дач), как правило, строят два герметичных отстойника.
Кроме того, в систему включают третий элемент, это может быть фильтрующий колодец или площадки для фильтрации. Если строится вместительный септик для обслуживания 15 или 20 пользователей, то количество отстойников должно быть увеличено.
При постройке двух или трехкамерной установки размеры камер делают неодинаковыми. Так, самым большим должен быть приемный отсек. В двухкамерном варианте он должен занимать 75% общего объема, так как именно в этом отсеке септика происходит осаждение самых тяжелых и крупных включений. Если сооружается трехкамерный вариант септика, то на долю приемника должно приходиться 50% общей вместимости, а две оставшиеся камеры делают одинаковыми.
Примеры расчетов
Проведем пару примеров, как можно произвести расчет оптимального размера отстойников
Пример первый
Условия: строится система местной канализации дома для семьи, состоящей из пяти членов. Дом оборудован стандартным набором сантехники, суточный объем стоков на одного человека стандартный – 20 декалитров Проводим расчет по приведенной выше формуле: V = 3 * 5 * 20 * 1,2 = 360 декалитров или 3,6 м³.
Пример второй
Условия: нужно определить оптимальный объем септика для дачи, на которой будут отдыхать в летнее время 3 человека, и часто приезжать в гости 1-2 человека. Дача оборудована душевой кабиной, поэтому суточный объем стоков составит 15 декалитров: V = 3 * 3 * 15 * 1,5 = 202,5 декалитра или 2,02 м³.
Пример третий
Необходимо рассчитать объем очистной установки для мотеля, рассчитанного на 20 гостей. Поскольку в мотелях не устанавливают ванны, то суточный расход можно принять за 15 декалитров. А поскольку, помимо гостей в мотеле есть обслуживающий персонал, то стоит использовать максимальный повышающий коэффициент: V = 3 * 20 * 15 * 1,5 = 1350 декалитров или 13,5 м³.
Проведение монтажных работ
Перед началом строительных работ следует составить подробный план и выбрать подходящее место. Помимо желания сохранить эстетичный вид ландшафта следует учесть, что выгребная яма должна располагаться:
- не менее, чем в пяти метрах от жилого дома;
- не менее, чем в 30 метрах от источника питьевой воды;
- в месте, доступном для въезда спецтранспорта ассенизаторов.
Чтобы сделать двухкамерную выгребную яму из бетонных колец, необходимо:
- Выкопать в подходящем месте два котлована (иногда достаточно одного просторного котлована).
- Забетонировать дно котлована, в котором будет сооружен отстойник. После высыхания в бетоне почти неизбежно образуются трещины, которые обязательно следует заделать, чтобы обеспечить достаточную герметичность. Этот этап займет примерно неделю или немного больше.
Опускать бетонные кольца в котлован следует осторожно, чтобы не повредить конструкцию
Какие требования содержит ГОСТ 8020-90 на колодезные кольца? Каких видов и размеров бывают эти изделия? Сколько они стоят?
На эти и многие другие вопросы мы ответим в статье.
Как правильно рассчитать размеры
К такому понятию как размер могут быть применены такие данные как:
Это важно для того, чтоб сделать правильный котлован, нужно сделать септик расчёт вместе со всеми его дополнительными деталями. А для того, чтоб узнать объём стоков за сутки необходимо смотреть на размер корпуса и резервуаров
Если это цельная конструкция, то вы можете прикинуть размер оборудования по техническим данным на упаковке и сравнить их с габаритами вашего участка дачи или частного помещения
Если это цельная конструкция, то вы можете прикинуть размер оборудования по техническим данным на упаковке и сравнить их с габаритами вашего участка дачи или частного помещения.
Нормы и правила при проектировании установки септика для дачи:
- Если у вас небольшой участок, то быть может, пригодятся расчеты другого аппарата;
- Чтобы сделать правильные расчёты, можно воспользоваться таблицами инженеров;
- Минимальная рабочая глубина должна быть — 1,3 м, а ширина меньше 1 м;
- Глубина от поверхности до дна должна быть не больше, чем 3,2 м.
Пример расчёта ёмкости септика
Предлагаем рассмотреть,как рассчитать нужный объем септика,на конкретном примере. СП рекомендует принимать количество канализационных стоков в 200 литров на одного человека. В реальности цифра может заметно отличаться. Если вы живёте в городе, загляните в свою «жировку», найдите расход воды, поделите его на число членов семьи и количество дней в месяце.Получите реальное значение на сегодняшний день. Но на самом деле от количества стоков немного что зависит. Допустим, вы установите в доме джакузи и оборудуете плавательный бассейн. Объём стоков заметно увеличится, но снизится степень их загрязнения. Соответственно, их можно будет очистить до нужного уровня за меньший срок. Большее значение имеет то, как вы готовите пищу и моете посуду: чем большее количество животных жиров используете при её приготовлении, чем больше очистков попадает в канализацию, тем дольше перерабатываются стоки.
Пример расчёта на семью из четырёх человек
Итак, вернёмся к цифре в 200 л/чел. Допустим, нам необходимо построить локальное очистное сооружение для семьи из четырёх человек. На четверых это будет 800 литров в одни сутки. Считаем по нормам:
- По строительным правилам: 800л/сут х 3 суток = 2,4 м3. Это нормативный минимум, но практика показывает, что при постоянном проживании людей этого недостаточно.
- По экологическим правилам ориентировочно: 800 л/сут х 14 суток = 11,2 м3. Многовато, септик получится большим и, соответственно, недешёвым. Можно ли сэкономить? Да, конечно. Для начала следует снизить нагрузку на очистное сооружение. Количество фекалий мы не уменьшим, к тому же они — отнюдь не самое сложное для переработки. Наоборот, для бактерий это самая любимая пища, деликатесамимикроорганизмы займутся в первую очередь. Важнее не сливать в канализацию в больших количествах тугоплавкиежиры животного происхождения, растительные очистки отправлять в компост, а не в трубы. Также следует минимизировать использование в доме хлорсодержащих моюще-чистящих средств, которые наносят вред полезной микрофлоре очистного сооружения. Снизив загрязнённость стоков, можно уменьшить расчётный объём суточного слива. Скажем, до 120 л/чел — 480 литров на четверых в сутки.
Получаем 400л/сут х 14 = 6,72 м3. При правильно организованном быте семикубового септика вполне хватит для семьи с двумя детьми. Первая камера — примерно 3,5 м3, вторая и третья — по 1,75 м3.
Какая бы цифра ни вышла у вас по расчётам, мы не рекомендуем делать очистное сооружение меньшего объёма, чем может вывезти ассенизационная машина. Ведь даже в правильно функционирующем устройстве накапливается нерастворимый садок, который раз в год придётся удалить. Вместимость наиболее распространённых машин для откачки и вывоза нечистот — от 3,8 до 5 м3.
Пример расчёта очистного сооружения из стандартных элементов
Большинство септиков вполне оправданно возводят из заводских железобетонных элементов. Рассмотрим, как рассчитать объем септика из бетонных колец.
Внутренний объём стандартного метрового кольца — 0,7 м3; полутораметрового — 1,57 м3 и двухметрового — 2,8 м3. Будем исходить из того, что входная канализационная труба и перетоки между камерами располагаются не под самой крышкой и колодцы могут быть заполнены не более, чем на 80%.
Для того, чтобы, как в предыдущем примере, обеспечить 6,72 м3для стоков, нам нужно иметь общий внутренний объём 6,72 : 0,8 = 8,4 м3.
Теперь «разбросаем» эти 8,4 м3 по элементам:
- Двухкамерное сооружение: две секции по 4,2 м2. Можно их набрать из трёх «полуторок» каждую. Объём одной камеры выйдет 4,71 м3, обеих — 9,42м3. Ориентировочный полезный объём 9,42 м3 х 0,8 = 7,5 м3.
- Трёхкамерный септик. Первая камера — такая же, как и в двуобъёмном: три кольца по 1,5 м. Вторую и третью можно сделать из трёх метровых элементов каждую. Внутренний объём одной — 2,1 м3. Общий объём 4,71 + 2,1 + 2,1 = 8,91 м3. При 80% заполнении полезный объём — 7,1 м3.
Можно собрать трёхкамерный септик и из колец большего диаметра. К примеру, первую секцию из двух 2-метровых, вторую и третью из двух 1,5-метровых каждую. Общая вместимость получится 11,88 м3, полезная — 9,5 м3.

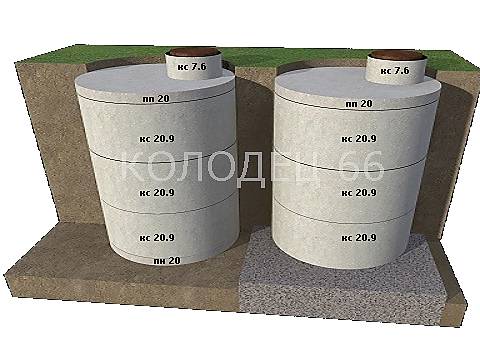

Один из возможных вариантов исполнения двухкамерного септика из стандартных железобетонных колец
