Как проще посчитать толщину утеплителя?
Подводя итоги, можем с уверенностью сказать, что расчет толщины утеплителя для пола, стен, перекрытий и крыши крайне важен. Если теплоизоляция будет слишком тонкой, то результатом станут не только теплопотери, а и перенос точки росы внутрь помещения. Это чревато образованием плесени. Толщина теплоизоляции сверх нормы не грозит ничем, кроме дополнительных расходов. Рассчитывать толщину изоляционного слоя проще на онлайн-калькуляторе.
Можно это сделать и в офлайн-режиме, но слишком уж это хлопотное дело, требующее времени и учета многих деталей. При этом вам все равно нужно будет обращаться за помощью в интернет, чтобы узнать нормативные коэффициенты теплопроводности конструкций для вашего региона, устойчивость к проведению тепла материалов, из которых построен ваш дом. Да и статью эту вы читаете тоже в сети.
https://youtube.com/watch?v=zTi6vGuMi5A

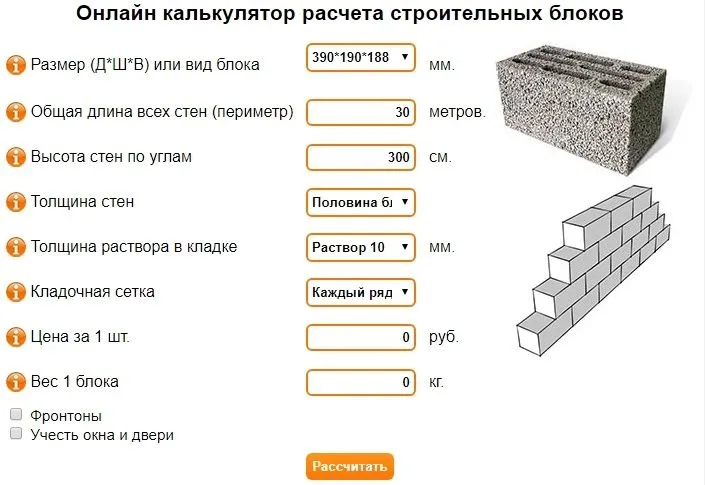

В каких случаях и как используется строительный калькулятор
Чтобы правильно использовать строительный онлайн калькулятор надо четко для себя понимать его плюсы и минусы. При этом, в первую очередь ориентироваться приходится именно на недостатки:
- Отсутствие гибкости. Любой калькулятор делает расчеты исключительно исходя из заложенных у него шаблонов и формул. Если надо рассчитать данные, для которых калькулятор не предусмотрен, то перенастроить его не получится и придется все делать вручную.
- Низкая «прозрачность» расчетов. Даже если в калькулятор заложены точные формулы, то у пользователя нет никакой возможности проверить что именно и насколько правильно он считает, так как всё скрыто за пользовательским интерфейсам предназначенным исключительно для ввода первичных данных.
За пользовательским интерфейсом не видны формулы, по которым выполняются расчеты – только исходные данные и результатИсточник nkkconsult.ru
Несмотря на такие значительные минусы, различные строительные калькуляторы всё-таки пользуются большой популярностью – это обусловлено такими положительными моментами:
По исходным данным, которые требуются калькулятору, всё-таки можно себе представить ход расчётов и на что обращать внимание при выборе проекта или общении со специалистами, которые будут выполнять работы.
Исходя из выданных калькулятором результатов можно сопоставить стоимость работ с различными материалами или сравнить между собой цену домов построенных по различным технологиям.
При этом использовать калькулятор стройматериалов для строительства дома для каких-либо точных расчетов не рекомендуется, так как зачастую неизвестно по каким формулам и с какими допусками производятся подсчеты.
Расчет толщины утеплителя для стен
Покажем порядок расчетов на гипотетическом примере. Итак, предположим мы строим дом из пенобетона. Снаружи стена будет штукатуриться, внутри также будет нанесена гипсовая штукатурка. Дом строится в Твери.
Исходные данные, которые мы имеем:
- Пенобетон (толщина – 0,4м, теплопроводность – 0,55 Вт/м*0С.
- Песчано-цементная штукатурка (толщина 4см, теплопроводность — 1,1 Вт/м*0С).
- Гипсовая штукатурка (толщина – 2см, теплопроводность 0,31 Вт/м*0С).
- Утеплитель пенополистирол (теплопроводность – 0,028 Вт/м*0С).
Требуется рассчитать толщину пенополистирола.
Для начала определим Т – минимальный порог сопротивления пеплоотдаче. Из таблицы мы видим, что в Твери он равен 3,31 Вт/м*0С.
Теперь высчитаем, каким суммарным сопротивлением обладают все материалы, помимо утеплителя Т1. Чтобы узнать значение сопротивления по каждому материалу, нужно его толщину разделить на значение теплопроводности.
Таким образом получаем:
Т1= 0,4/0,55 + 0,04/1,1 + 0,02/0,31 = 0,73 + 0,04 + 0,06 = 0,83
Чтобы понять, какая толщина утеплителя для стен будет оптимальной, высчитаем разницу между Т и Т1:
3,31 – 0,83 = 2,48.
Мы получили ту недостающую стенам величину сопротивления теплоотдаче, которой должен соответствовать утеплительный слой.
Теперь, наконец, можно высчитать, какой толщины утеплитель нам потребуется.
Для этого полученное значение нужно умножить на показатель теплопроводности утеплительного материала:
2,48 * 0,028 = 0,07м.
Таким образом, минимальная толщина пенополистирола данном случае равна 7см. Расчет по данному алгоритму является наиболее точным.
Эковата
Как можно понять из названия, это более экологичный материал, чем минвата. Чаще используется для стен, но подойдет и для потолков, как более безопасная для здоровья альтернатива. Так как данный вид ватного утеплителя состоит из мелких рассыпчатых частиц, можно осуществлять как “сухой”, так и “влажный” монтаж.
“Сухой” вариант проще. По сути, нужно просто высыпать утеплитель в межбалочное пространство. Для “влажного” способа вата смешивается с клеевой основой и распыляется под давлением воздуха через специальную пневмотрубку.
Эковата препятствует появлению плесени и грибка. Трудно воспламеняется благодаря огнеупорной пропитке, но даже если все-таки загорится, выделяет минимум безвредного дыма. В ней не задерживается влага. Эковата не теряет своих полезных свойств на протяжении многих лет.
Какой толщины должен быть на потолке утеплитель данного вида?
Величина слоя эковаты не особо важна, так как она сжимается до минимальной толщины в несколько миллиметров и не будет нагружать чердачное перекрытие. Благодаря возможности уложить вату в один слой, вы сможете хорошо сэкономить, но из-за этих особенностей определенных стандартов слоя эковаты нет, и придется рассчитать толщину утеплителя самостоятельно.
Итак, рассмотрим, какой для потолка холодного чердака толщина утеплителя должна быть, если он из эковаты?
В данном случае 25 см слоя будет достаточно для полной функциональности. Так как в этих условиях утеплитель со временем иссыхает и выпаривается, следует увеличить слой на 25 процентов от общей толщины. В течение месяца утеплитель будет медленно затвердевать, пока не превратится в одну большую монолитную поверхность.
Методика расчета отопления дома
Чтобы самостоятельно рассчитать теплопотери дома, нужно воспользоваться одним из следующих наборов формул:
- Сопротивление теплопередаче ограждающих конструкций определяется по формуле R = B / K, где R — тепловое сопротивление; K – коэффициент тепловой проводимости материалов; В — толщина строительного материала. Определив сопротивление теплопередаче можно приступить к расчету непосредственно теплопотери дома Q = S × dT / R, где Q — это теплопотеря; S — площадь ограждающей конструкции; dT — разница температур внутри и снаружи помещения; R — сопротивление теплопередаче.
- Более точное значение теплопотерь дома можно получить по формуле Q = 0,1 × Sk × k1 × … × kn, где Q — теплопотеря дома; Sk — площадь помещения; k1 — kn — поправочные коэффициенты для корректировки результата с учетом особенностей помещения; 0,1 — базовое значение удельной тепловой мощности = 100 Вт = 0,1 кВт.
В представленном выше калькуляторе отопления дома использована вторая формула с поправочными коэффициентами. Рассмотрим подробно каждый коэффициент.
к1 коэффициент, учитывающий качество остекления:
| Конструкция окна (стеклопакета) | Значение k1 |
| В помещении нет окон | 0,6 |
| Тройной стеклопакет | 0,85 |
| Двойной стеклопакет | 1,0 |
| Обычное (двойное) остекление | 1,27 |
к2 коэффициент, учитывающий качество теплоизоляции стен:
| Теплоизоляция внешних стен помещения | Значение k2 |
| Хорошая теплоизоляция | 0,85 |
| Средняя теплоизоляция (два кирпича или 200 мм дерева) | 0,85 |
| Плохая теплоизоляция | 1,27 |
к3 коэффициент, учитывающий площадь остекления помещения:
| Площадь остекления в зависимости от площади помещения | Значение k3 |
| 10% | 0,8 |
| 20% | 0,9 |
| 30% | 1,0 |
| 40% | 1,1 |
| 50% | 1,2 |
к4 коэффициент, учитывающий разность температур внутри и снаружи помещения:
| Температура снаружи помещения | Значение k4 |
| -10°C | 0,7 |
| -15°C | 0,7 |
| -20°C | 1,1 |
| -25°C | 1,3 |
| -30°C | 1,5 |
| -35°C | 1,7 |
к5 коэффициент, учитывающий число стен в помещении выходящих на улицу:
| Количество стен выходящих на улицу | Значение k5 |
| Одна стена | 1,0 |
| Две стены | 1,2 |
| Три стены | 1,3 |
| Четыре стены | 1,4 |
к6 коэффициент, учитывающий помещения над рассчитываемым:
| Помещение над рассчитываемым | Значение k6 |
| Обогреваемое помещение | 0,8 |
| Теплый чердак | 0,9 |
| Холодный чердак | 1,0 |
к7 коэффициент, учитывающий высоту помещения:
| Высота помещения | Значение k7 |
| 2,5 метра | 1,0 |
| 3,0 метра | 1,05 |
| 3,5 метра | 1,1 |
| 4,0 метра | 1,15 |
| 4,5 метра | 1,2 |
Выбрав соответствующие параметры помещения можно с легкостью рассчитать теплопотери каждого помещения. Суммируя показатели каждого помещения, вы получите общие теплопотери дома. Остается только определится с мощностью (теплопроизводительностью) котла. Для этого к общим теплопотерям дома необходимо добавить 15 — 20 % резерв. Эта упрощенная методика применена в рассмотренном выше калькуляторе расчета отопления дома.
Есть и другой способ подбора мощности отопительного котла. По нормативам СНиП на каждые 10 м² используется 1 кВт мощности с учетом 10% запаса. Такой вариант расчетов возможен только для стандартных помещений с хорошей теплоизоляцией и высотой потолков не выше 3 м. Для более точных расчетов используется формула:
MK = S × YMK / 10 (кВт), где:
- MK — мощность котла.
- S — площадь отапливаемого помещения.
- УМК — удельная мощность котла на 10 м² площади дома, которая рассчитывается в соответствии с климатическими условиями в конкретном регионе.
- Деление на 10 производится, так как УМК дается на 10 м² площади.
Удельная мощность котла с учетом климатических зон:
| Регионы | УМК |
| Южные регионы | 0,7 — 0,9 кВт |
| Регионы с умеренным климатом (средняя полоса) | 1,0 — 1,2 кВт |
| Москва и Подмосковье | 1,2 — 1,5 кВт |
| Северные регионы | 1,5 — 2,0 кВт |

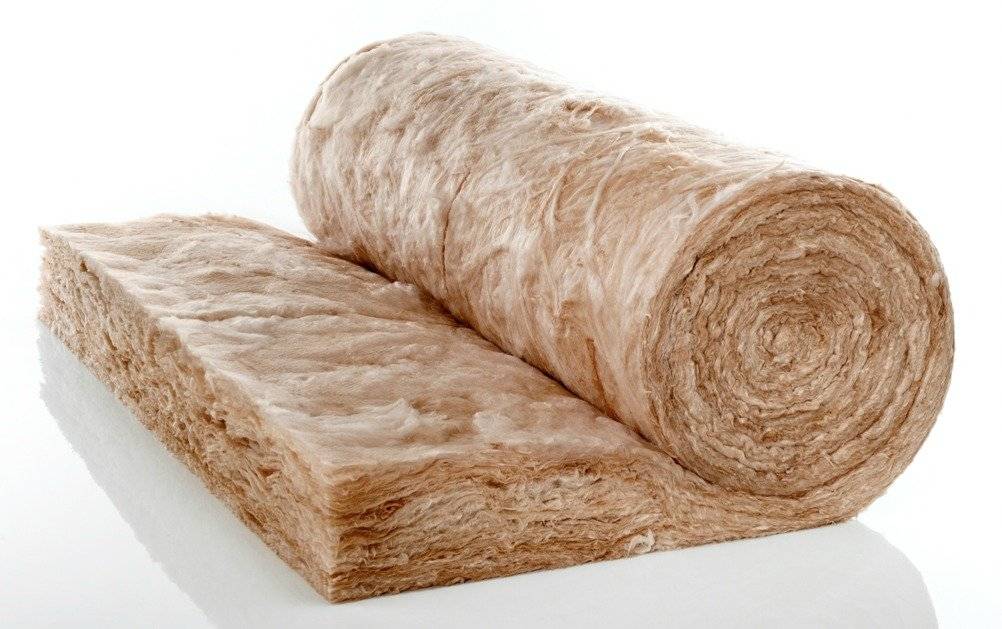

Минеральная вата
Минвата – один из самых простых и популярных утеплителей, и при этом довольно доступный. Прежде чем рассчитывать, какой толщины должен быть на потолке утеплитель данного вида, следует учесть его недостатки:
- Может быть опасен для детей и аллергиков.
- Часто заводятся грызуны и паразиты, может появиться грибок.
- Высокая устойчивость к воспламенению, но легко впитывает влагу. Требуется хорошая гидроизоляция.
- Для утепления потолка данным материалом необходима установка дополнительного каркаса.
Средняя толщина утеплителя на потолок в частном доме составляет 0,5-1 см. Обычно толщины в 2 см достаточно, чтобы утеплить дом в северных холодных широтах
Очень важно при выборе толщины утеплителя потолка учитывать материал стен. К примеру, если они из прочных деревянных досок 2 х 2 см, то хватит одного полусантиметрового слоя минваты
Общепринятый стандарт толщины фабричной панели минваты в России – два слоя по 1 см.
Рассмотрим, какой должна быть толщина утеплителя для потолка холодного чердака.
Качество утепления этой зоны дома заключается в правильном монтаже теплоизоляции кровли и пола. При укладке минваты необходимо дополнительно использовать пароизоляцию и ветрозащитный слой, иначе даже несколько толстых слоев минваты не помогут эффективно утеплить чердак. В зависимости от климатических условий, обычно используется толщина утеплителя чердака в диапазоне 5-20 см.
Но опять же толщина слоя будет сильно зависит от разновидностей строительных материалов в структуре здания, поэтому рекомендуется тщательно ознакомиться с приведенной ниже таблицей: “Коэффициент полезных свойств строительных материалов”.
Толщина пеноплекса для утепления
Пеноплекс – производное вещество от экструзии пенополистирола, более качественная разновидность пенопласта, в состав которого при продавливании через форму добавляются улучшители. Марок пеноплекса достаточно много, и выбор подходящего материала для утепления дома снаружи или внутри зависит не только от свойств конкретного класса пеноплекса – здесь будет играть роль и функциональное назначение помещения, и толщина пеноплекса, и параметры монтажа, и многие другие факторы. Чтобы ориентироваться в свойствах этого утеплителя, следует изучить его характеристики. Производство пеноплекса
Выполняем расчеты
Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.
Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».
Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.
δ это толщина материала, используемого для строительства стены;
λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).
Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.
Определяем толщину утеплителя для наружной стены
До второй половины XX века проблемы экологии мало кого интересовали, только разразившийся в 70 годах на Западе энергетический кризис остро поставил вопрос: как сберечь тепло в доме, не отапливая улицу и не переплачивая за энергоносители.
Выход есть: утепление стен, но как определить какая должна быть толщина утеплителя для стен, чтобы конструкция соответствовала современным требованиям по сопротивлению теплопередаче?
Способ теплоизоляции
Эффективность утепления зависит от характеристик утеплителя и способа утепления. Существует несколько различных способов, имеющих свои достоинства:
- Монолитная конструкция, может быть выполнена из древесины или газобетона.
- Многослойная конструкция, в которой утеплитель занимает промежуточное положение между наружной и внутренней частью стены, в этом случае на этапе строительства выполняется кольцевая кладка с одновременным утеплением.

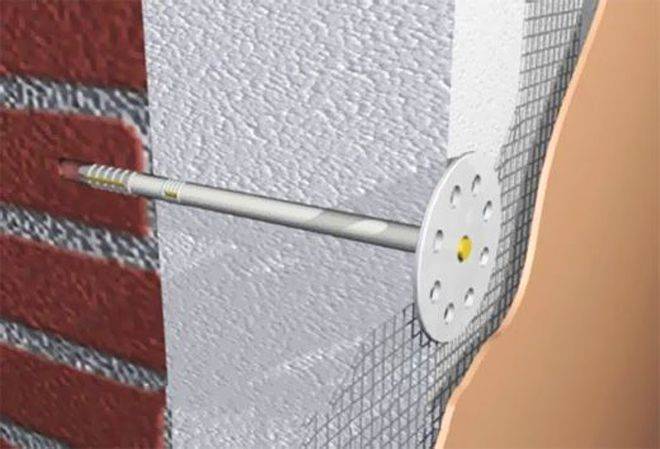

- Наружное утепление мокрым (штукатурная система) или сухим (вентилируемый фасад) способом.
- Внутреннее утепление, которое выполняют, когда снаружи по каким-либо причинам утеплить стену невозможно.
Для утепления уже построенных и эксплуатируемых зданий применяют наружное утепление, как наиболее эффективный способ снижения потерь тепла.
Рассчитываем толщину утеплителя
Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.
Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.
Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».
Факторы, влияющие на расчет:
- Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
- Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
- Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).
Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:
В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.

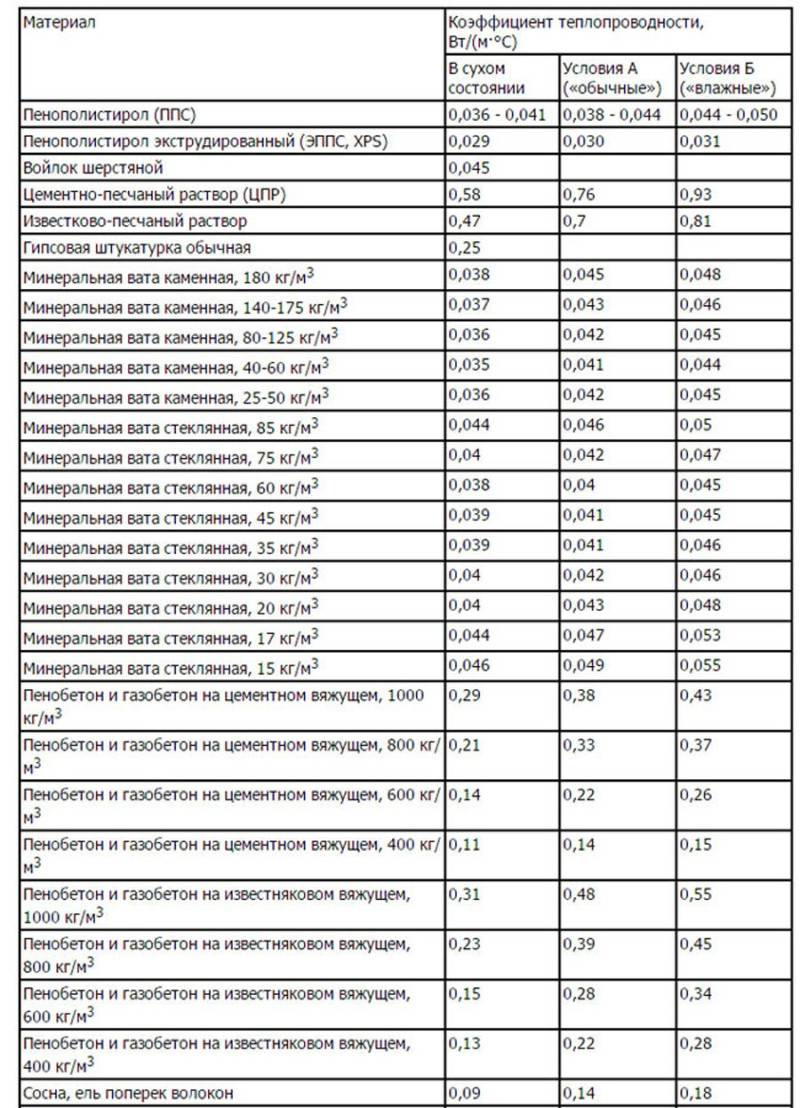

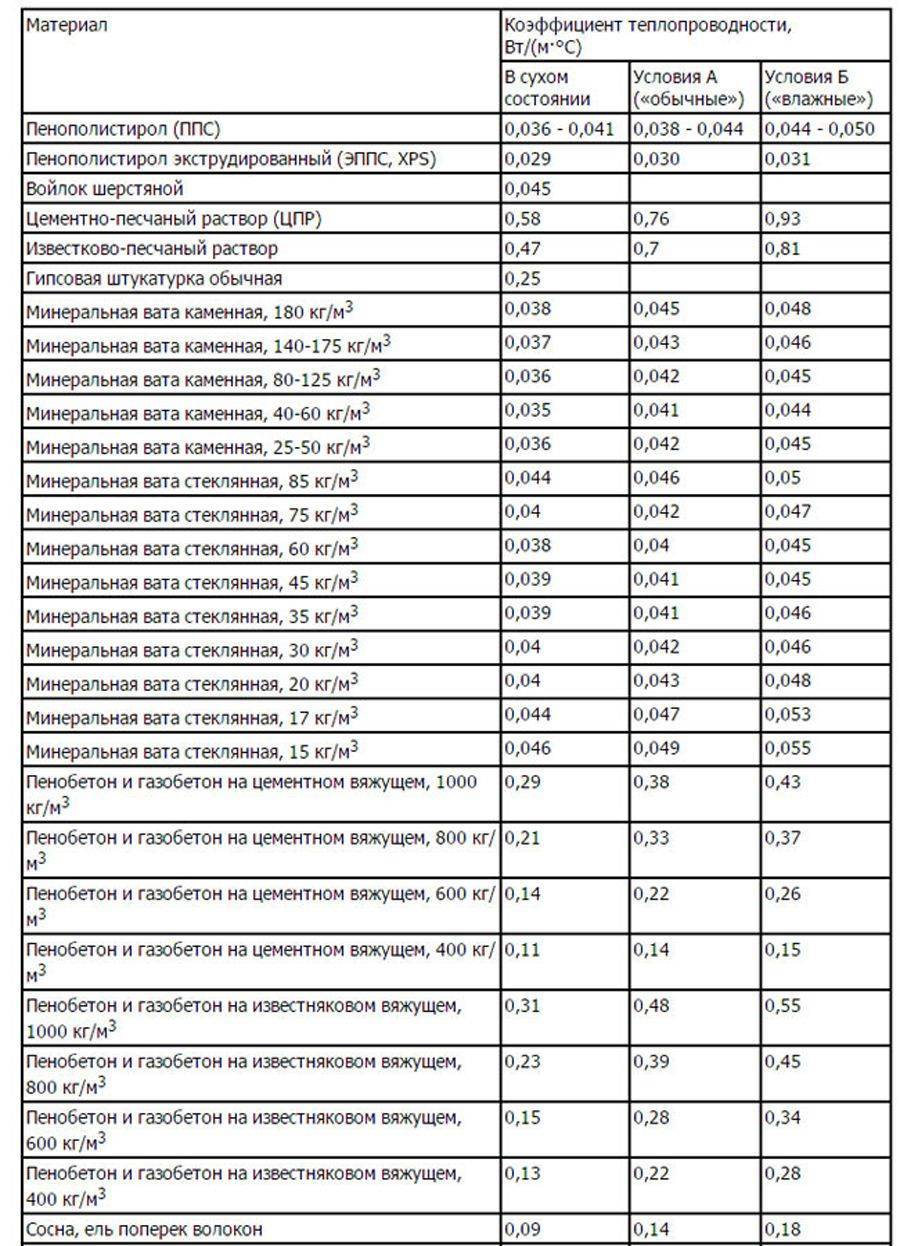

Характеристики различных материалов
Значение нормируемого сопротивления теплопередаче наружной стены зависит от региона РФ, в котором расположена постройка.
Необходимый слой теплоизоляционного материала, определена исходя из следующих условий:
- наружная ограждающая конструкция здания – полнотелый керамический кирпич пластического прессования толщиной 380 мм;
- внутренняя отделка – штукатурка цементно-известковым составом толщиной 20 мм;
- наружная отделка – слой полимерцементной штукатурки, толщина слоя 0,8 см;
- коэффициент теплотехнической однородности конструкции равен 0,9;
- коэффициент теплопроводности утеплителя — λА=0,040; λБ=0,042.
Калькуляторы расчета толщины утеплителя
Как рассчитать толщину утеплителя, не выполняя сложных вычислений? Подобный расчет можно провести на многих строительных сайтах, достаточно набрать в строке запроса «калькулятор расчета толщины утепления».
Для расчета потребуются данные:
- размер стены;
- материал стены;
- коэффициент теплопроводности выбранного утеплителя;
- отделочные слои;
- город, в котором находится утепляемое здание.
Расчет будет выполнен в считаные секунды.
https://youtube.com/watch?v=q5kEvedYe4A
Итоги
Предусматривать снижение затрат на отопление дома желательно на стадии проектирования: заложив в проекте стены, не требующие утепления в дальнейшем, можно сэкономить значительные средства на эксплуатационных расходах.
В случае, если требуется утеплить уже готовый дом, рассчитать требуемую толщину утеплителя несложно. Единственный минус такого утепления – его долговечность меньше, чем срок службы несущей стены.
Виды утеплителей
Теплоизоляционные материалы применяют как для утепления наружных ограждающих конструкций, так и в многослойных “пирогах” внутри помещений или крыши.
Теплоизоляционный слой, в зависимости от типа и плотности используемых изделий, бывает:
- однослойным – на основе теплоизоляционных изделий одного типа и густоты;
- многослойным – на основе двух или более теплоизоляционных изделий разной плотности и типа;
- комбинированным – на основе многослойных теплоизоляционных изделий одного типа, выполненных из слоев различной плотности, соединенных между собой вследствие как химической, так и физической адгезии.
Для того чтобы правильно подобрать утеплитель для дома, необходимо учесть несколько важных критериев: экологичность материала, восприимчивость теплоизоляции к огню, реакция на влагу.
Применение ППУ для качественной теплоизоляции.
Все методы, которые мы описали — требуют серьезных физических, временных и материальных затрат. Если вам это не подходит, альтернативой может стать напыляемый пенополиуретан.
Преимущества ППУ для утепления пола:
- Высота в 10 см, обеспечивает достаточно низкую теплопроводность
- Паро- и влагоустойчив. Соответственно затраты на пароизоляционные мембраны отпадают
- Гарантированный срок службы материала — порядка 60 лет
- Высокие показатели звукоизоляции
- Высокоэкологичен, безопасен для использования в жилых помещениях
- Не гниет, не распространяет плесень и/или грибок
- Не привлекателен для мышей или крыс
Покрытие ППУ занимает очень мало времени. Финишную стяжку можно монтировать практически сразу после напыления.
Технические характеристики материала
Наиболее популярный представитель экструдированных утеплителей – Пеноплэкс. Свойства, плюсы и минусы, а также особенности применения термоизолятора будем рассматривать относительно данного материала.
Технические характеристики:
- плотность – 25-35 кг/м3 в зависимости от категории теплоизоляции;
- прочность на сжатие – 0,20-0,27 МПа;
- водопоглощение за сутки – до 0,4% от общего объема;
- предел прочности – 0,25-0,4 МПа;
- стойкость к огню – группа Г3 – средний класс (температура дыма в пределах +450°С, продолжительность горения – 300 сек);
- показатель теплопроводности – 0,03 Вт/ (м*°С);
- температурный рабочий режим – от -100°С до +75°С;
- стандартные габариты плитного утеплителя: ширина – 60 см, длина – 1,2 м, толщина – 20-150 мм.
Любая толщина на выбор
Самый важный показатель пеноплекса – толщина. Диапазон толщин минеральных утеплителей не балует потребителя и сильно ограничивает его в выборе. Отсутствие в продаже материалов нужной толщины зачастую обрекает на вынужденный перерасход материала с неизбежными материальными потерями. Ведь меньший по толщине слой изоляции положить нельзя, нужного коэффициента утепления не будет. Утеплители из экструдированного полистирола позволяют «разгуляться» и представлены в продаже плитами различных толщин, что позволяет осуществить набор толщины, близкой к расчётной.
Плита пеноплекса с плотностью до 35 кг/м3 бывает толщиной 20; 30; 40; 50; 60; 80; 100; 120; 150 мм. Листы пеноплэкса с толщиной 40; 50; 60; 80; 100; 120; 150 мм имеют плотность 45 кг/м3.
Представленный диапазон толщин при одинаковой длине и ширине позволяет комбинировать различные варианты укладки для достижения максимальной эффективности утепления. Нужный слой изоляции легко получить путем сложения двух слоев утеплителя, тем более что такой вариант укладки рекомендован производителем. Материалы толщиной 20 и 30 мм используется в основном для внутренней теплоизоляции, что позволяет сэкономить внутренний объём утепляемых помещений. При этом следует помнить о том, что выбранный размер утеплителя не имеет Г-образного выступа.
Что такое пенопласт
Впервые производство вспененного органического вещества стирола наладила американский концерн BASF в 1951 году. Материал с названием «стиропор» состоял на 98% из воздуха, заполняющего ячейки пенообразной основы, что придало ему низкую теплопроводность, водопоглощение и паропроницаемость.
Технологию усовершенствовали, и появился экструдированный пенополистирол – пенопласт самозатухающий. Также нынешний утепляющий материал содержит противогрибковые добавки.
Качество и технические характеристики пенопластов в России декларирует ГОСТ 15588–2014 «Плиты пенополистирольные теплоизоляционные. Технические условия». Вместо привычных маркировок ПСБ и соответствующих маркировок, в РФ теперь действуют маркировки ППС, а сам пенополистирол подразделяется на резанный (Р), резанный графитосодержащий (РГ) и термоформованный (Т). Плиты, предназначенные для использования в утеплении фасадов с применением штукатурок, маркируются дополнительно буквой Ф.
Согласно этому документу технические характеристики плит для фасадных работ следующие:
| Наименование показателя | Значение показателя для плит марки | ||
| ППС16Ф Р | ППС15Ф РГ | ППС20 Ф РГ | |
| Плотность, кг/мкуб., не менее | 16 | 15 | 20 |
| Прочность на сжатие кПа | 100 | 70 | 100 |
| Предел прочности при изгибе, кПа, не менее | 180 | 140 | 250 |
| Предел прочности при растяжении кПа, не менее | 100 | 100 | 150 |
| Теплопроводность в сухом состоянии, условие А, °С(283 К), Вт/(м×К), не более | 0,036 | 0,032 | 0,031 |
| Теплопроводность в сухом состоянии, условие Б, °С (298 К), Вт/(м×К), не более | 0,038 | 0,034 | 0,033 |
| Влажность,% не более | 2,0 | 2 | 2 |
| Водопоглощение за 24 ч, % от объема, не более | 1,0 | 4 | 3 |
| Время самостоятельного горения, с, не более | 1 | 1 | 1 |
Утепление по СНиП, или как снизить расходы на отопление
Почему в одном доме на обогрев 100 м² расходуется 1500 кВт электроэнергии в зимний месяц, а в другом 3000 кВт? Отчего это зависит, помимо системы отопления? Можно ли исправить ситуацию и уменьшить расходы на отопление? Конечно, все в Ваших руках! Для этого надо посчитать теплопотери дома и постараться их минимизировать.
Дом в Сочи и дом в Якутске могут тратить энергию за отопление одинаково в отопительный сезон, при условии, что построены по СНиП 23-02-2003 – строительные нормы и правила для каждого региона, разработанные Министерством регионального развития.
Теплопотери дома
Воздух в доме остывает за счет потери тепловой энергии через ограждающие конструкции, вентиляцию и канализацию.
Основные теплопотери 60-80% идут через ограждающие конструкции.
Давайте проверим, а соответствуют ли толщина ограждающих конструкций вашего дома (наружных стен) нормам строительства для проживания в зимний период. И если нет, то узнаем, как это исправить. А для тех, кто только планирует строительство дома – решить вопрос из чего и какой толщины должны быть наружные стены, чтобы дома было тепло и уютно, и при этом за отопление платить гораздо меньше.
Часть 2. Коэффициент теплопроводности материалов стен
Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.
По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.
Калькулятор расчета толщины утепления стены пеноплэксом
Пеноплэкс – популярная марка эксрудированного пенополистирола, название которой стало нарицательным. Этот материал характеризуется отличными термоизоляционными и прочностными характеристиками, отменной долговечностью и стойкостью в негативным внешним воздействиям, что делает его универсальным утеплителем для самых разных конструкций здания, от фундамента до кровли.
Калькулятор расчета толщины утепления стены пеноплэксом
Очень часто его используют и для утепления стен. Но вот вопрос – пеноплэкс выпускается в достаточно большом разнообразии толщин, от 20 до 150 мм. Какой же вариант избрать для своего дома? Лучше всего – провести некоторые вычисления, с которыми нам поможет калькулятор расчета толщины утепления стены пеноплэксом
Некоторые пояснения по проведению вычислений будут даны ниже калькулятора.
Калькулятор расчета толщины утепления стены пеноплэксом
Пояснения по проведению расчетов
«Работа» любого утеплительного материала заключается в том, чтобы он, включенный в общую конструкцию стены, за счет своей выраженно малой теплопроводности, компенсировал бы «дефицит» термического сопротивления, необходимый для достижения нормированного значения. Эти значения сопротивления теплопередаче установлены действующими СНиП для различных типов строительных конструкций и для разных регионов России, в зависимости от местных климатических условий.
Для пользователя будут удобнее определить нужное значение по карте-схеме, расположенной ниже
Обратите внимание, что для каждого региона установлены три значения, которые различаются между собой. В рассматриваемом случае нас, естественно, интересует показатель «ДЛЯ СТЕН» — он указан фиолетовым цветом. Карта-схема для определения необходимого значения термического сопроитвления
Карта-схема для определения необходимого значения термического сопроитвления
- Коэффициент теплопроводности пеноплэкса уже внесен в программу расчета, и его указывать не потребуется.
- Далее, необходимо внести значение толщины утепляемой стены и указать материал ее изготовления: у каждого из строительных материалов – свои теплотехнические характеристики.
- Следующий пункт – внешняя отделка стены:
— Если применена схема декоративной облицовки по принципу «вентилируемого фасада», то слой отделки никакого влияния на общую утепленности стены не окажет, и в расчет его не принимают.
— При использовании технологии «мокрого фасада», то есть с нанесением армированного штукатурного слоя и, затем, внешней декоративной штукатурки, можно отделку принять в общий расчет, так как ее термическое сопротивление прибавится к общему показателю стены.
— Аналогично можно приять в расчет отделку, выполненную из той или иной листовой (панельной) обшивки, если между ней и пеноплэксом не оставлено вентилируемого просвета.
- Последний блок калькулятора – это аналогичные вопросы, но уже касающиеся внутренней отделки стены. Понятно, что некоторые материалы, например, тонкий слой шпатлевки с последующим окрашиванием или оклеиванием обоями – ничего существенного в «копилку» утепления не принесут. А вот деревянная обшивка (или из древесных композитных материалов), пробковая отделка, оштукатуривание, особенно с использованием «теплых» штукатурок могут серьезно повлиять на требуемую толщину внешнего утепления стены, и имеет смысл принять их в расчет.
- Результат будет выдан в миллиметрах. Его несложно сопоставить со стандартными толщинами пеноплэкса, чтобы выбрать нужную разновидность утеплительных плит.
Если вдруг калькулятор показал отрицательное значение, то это говорит о том, что внешнего утепления пеноплэксом – вовсе не требуется.
Технологию нельзя назвать слишком сложной, но все же она потребует чёткого соблюдения всех рекомендаций, иначе утеплительный слой на стене может просто «отстрелиться», разрушиться. О нюансах технологии подробно рассказывается в статье нашего портала, посвященной именно утеплению станы пеноплэксом .
Расчет общего количества утеплителя

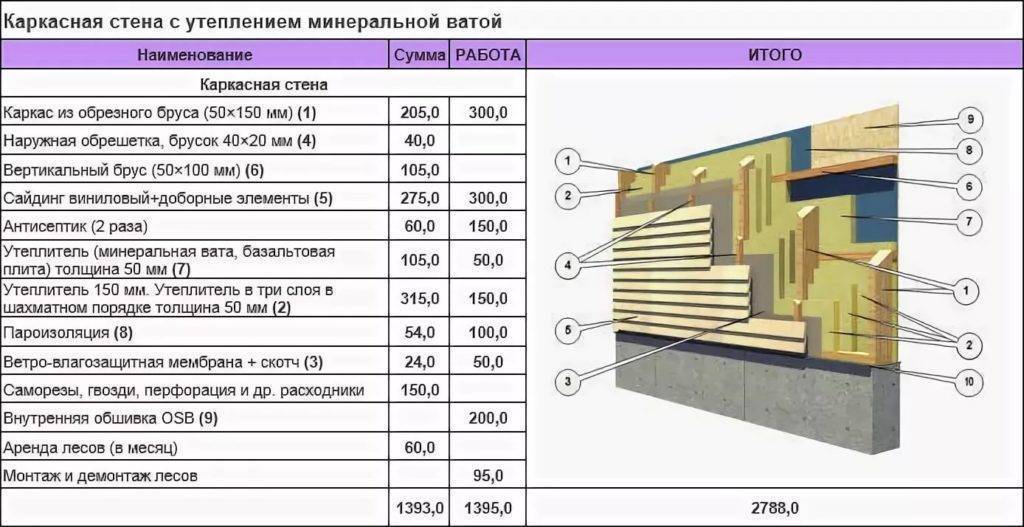

Для правильного подсчета необходимого утеплителя необходимо точно знать параметры стен в доме. Для примера возьмем проект небольшого дачного дома в 40м2 с отделкой минеральной ватой в 10см:
- Рстен = 5х2+8х2;
- Рстен = 26м;
- Толщина стен = 10 см (утеплитель)= 2 слоя (по 5 см каждый);
- Высота стен = 2 м.
Подставляем переменные в уравнение:
Необх. кол-во ваты = 26м х 2м х 2слоя = 52 м2 утеплителя х 2 = 104 м2 утеплителя.
Зная параметры одного листа минеральной ваты, можно просчитать количество в листах.
- Например, лист ваты 50х500х1000 мм (0,5м2).
- Необходимое количество листов = 104 м2/ 0,5м2 = 208 листов.
Отсюда можно узнать цену и определить общую стоимость утеплителя для дома.
Монтаж утепления
Утепление дома пенополистиролом снаружи с финишной штукатуркой нетрудно выполнить самостоятельно.
Вам понадобятся материалы:
- утеплитель;
- клеящий состав;
- щелочестойкая пластиковая сетка;
- грунтовка глубокого проникновения;
- для финишной отделки – паропроницаемая акриловая краска или структурная штукатурка.
- цокольная планка;
- перфорированные уголки для углов здания и внешних углов проемов;
- дюбель – винты с металлическим сердечником и шляпкой – зонтиком (грибок);
- специальные пластиковые уголки для оформления углов проемов окон и дверей.
Основные рабочие этапы
- Подготовка основания – выравнивание, ремонт и пропитка штукатурки.
- Монтаж цокольной планки.
- Монтаж утеплителя на клей.
- После схватывания клея – крепление утеплителя дюбелями.
- Наклеивание полос сетки на углы проемов по фасаду.
- Монтаж пластиковых уголков на внутренние углы проемов.
- Нанесение первого слоя клеевого состава с втапливанием в него защитной сетки.
- Нанесение второго слоя клеевого состава и втапливание второго слоя сетки на высоту 2х метров.
- Монтаж защитных фартуков и отливов.
- Финишная отделка.
Некоторые правила выполнения утепления
- Дюбель – винты должны иметь длину, обеспечивающую заделку в стену для пористых и пустотелых материалов не менее 70 мм, для полнотелого кирпича – 50 мм. Количество креплений – не менее 6/м2.
- Листы утеплителя крепятся в разбежку швов.
- Клеящий состав не должен попадать на торцы плит во избежание образования мостиков холода.
- Межплитные швы шириной более 3-х мм заполнять обрезками утеплителя, монтажной пеной или клей пеной.
