Как установить печь в бане с топкой своими руками: Обзор

Действия по восстановлению тяги

После устранения вышеперечисленных причин можно воспользоваться специальными приспособлениями для регуляции тяги:

анемометр – определит тягу в дымоходе;
стабилизатор тяги – представляет собой «зонтик» над верхним срезом трубы дымохода, не просто повышает тягу, но и регулирует ее;
дефлектор – является устройством, усиливающим тягу;
ротационная турбина – разновидность дефлетора.

В заключение можно с уверенностью утверждать, что печь, сложенная из кирпича, будет надежно служить при условии соблюдения определенных правил. Не стоит изменять однажды сложенную печь, перекладывать ее отдельные части, тем более стены, так как резко увеличится вероятность растрескивания и даже обрушения всей конструкции. При возникновении необходимости печь подвергается полной разборке и перекладке.

Как установить печь с выносной топкой в баню, смотрите в следующем видео.

Размеры топливного канала и врезка в стену

Общие правила монтажа банной печи

Сначала определяются с местом расположения печки. Затем надо установить прибор в соответствии с правилами пожаробезопасности. Нюансы монтажа будут зависеть от типа печки, ее размеров и материала, из которого выполнено помещение.

Общие правила монтажа:

Создание основания. Основа для любой печи должна быть надежной, ровной и негорючей, делают ее обычно из бетона или кирпича.

Перед установкой конструкции на пол его обязательно покрывают листом асбеста толщиной 12 мм или используют лист металла толщиной более 1 мм. Лист должен перекрывать размеры печки не меньше 3 см, а со стороны топки больше 50 см.

Расположение. Конструкция размещается так, чтобы топочная дверца была направлена в сторону входа. Расстояние от топочной дверцы до деревянной противоположной стены не меньше 150 см. Бока и зад печи должны находиться на расстоянии 50 см от сгораемых поверхностей. Сгораемые стены защищают экраном, размер которого на 30% больше печи.

Установка трубы. Она может быть как из кирпича, так и из металла. В любом случае выполняется ее теплоизоляция от кровли. Чтобы в металлической трубе не образовывался конденсат, снаружи она утепляется.

Потолок. Над печкой он должен быть из несгораемых материалов, размер которых больше площади печки на 30%.

Безопасность. Если есть электрический нагревательный элемент, обязательно делают заземление и устанавливают УЗО.

Защита от ожогов. Для этого из кирпича или металла делают конвекционный экран. Он не только защищает от ожогов, но и способствует равномерному распределению тепла. Деревянное ограждение можно делать не ближе, чем в 50 см от горячих поверхностей.

Внимание! Монтаж печи в бане должен быть выполнен в соответствии с требованиями пожаробезопасности, особенно это касается деревянных зданий

Обустраиваем дымоход

Нужно понимать, как соорудить дымоотвод, чтобы угарный газ не попадал в парную.

Печной трубопровод сильно разогревается и может вызывать возгорание, поэтому место подготавливают особенно тщательно:

выполнить разметку в перекрытии и прорезать окно размером не менее 50х50 см;
вмонтировать в него проходной узел с минеритом с отверстием, равным диаметру трубы + 3-5 мм;
закрепить ППУ специальными крепежами и присоединить к потолку;
вставить в защитный короб трубу и засыпать его каолиновой ватой на 5-7 см, не больше, дабы не создать обратный эффект перегрева;
после завершения работы используйте защитный экран из нержавейки для повышения пожаробезопасности, а также в декоративных целях.

Совет: как бы хорошо ни был выполнен монтаж, необходимо знать, как сделать правильно вентиляцию в бане, иначе баланс воздухообмена будет нарушен.

Ниже ссылка на видео, где вы сможете более подробно ознакомиться с этой системой:

Сборка навесного бака

Этот обязательный элемент может крепиться следующим образом:

фиксируется на боковой стенке печки;
ставится сверху на одностенный дымоход;
в конце выполняется соединение теплообменника с баком для равномерной циркуляции жидкости.

Более подробно изучить вопрос и наглядно рассмотреть процесс можно на видео:

Установка дымохода и трубы для печи

Особенности установки дымохода и трубы для печи

Установка дымохода и трубы для печи — это важный этап при установке печи в банном помещении. Дымоход и труба должны быть правильно установлены, чтобы обеспечить безопасное и эффективное использование печи. При установке дымохода и трубы необходимо соблюдать все соответствующие нормы и правила.

Выбор материала для дымохода и трубы для печи

Дымоход и труба для печи могут быть изготовлены из различных материалов, таких как нержавеющая сталь, керамика, кирпич, алюминий и т.д. Выбор материала зависит от типа печи, размеров банного помещения, высоты дымохода и температуры газов. Например, для печей на дровах и газу рекомендуется использовать нержавеющую сталь или керамические трубы, которые обладают высокой теплостойкостью и износостойкостью.

Установка вертикального дымохода

Вертикальный дымоход устанавливается на высоте не менее 5 метров от земли.

Для установки вертикального дымохода необходимо просверлить отверстие в потолке и кровле, чтобы проложить трубу.
Затем необходимо установить флюгер, который обеспечит естественное удаление дыма из помещения.
На верху дымохода необходимо установить крышку, чтобы защитить его от дождя и снега.

Установка горизонтального дымохода

Горизонтальный дымоход может быть установлен в том случае, если вертикальный дымоход невозможно установить. Для установки горизонтального дымохода необходимо просверлить отверстие в стене и проложить трубу по кратчайшему пути к выходу из помещения.

Установка трубы

Труба для печи устанавливается после установки дымохода. Труба должна быть установлена максимально близко к печи и должна иметь уклон в сторону дымохода. Необходимо использовать специальные элементы соединения, такие как колена и тройники, чтобы создать правильный уклон и установить трубу в нужном положении.

Важно также обеспечить достаточный зазор между трубой и близлежащими материалами, чтобы избежать возгорания. Кроме того, труба должна быть достаточно прочной, чтобы выдерживать вес печи и теплоотдачу

Установка защитной оболочки для трубы

Защитная оболочка для трубы устанавливается для защиты близлежащих материалов от высоких температур и возможных ожогов. Оболочка может быть изготовлена из различных материалов, таких как нержавеющая сталь, керамика или кирпич.

Оболочка должна быть установлена на расстоянии не менее 50 мм от трубы и должна иметь достаточное количество воздушных зазоров, чтобы обеспечить естественное охлаждение трубы.

Пошаговый порядок самостоятельного строительства

Деревянные конструкции также должны быть защищены металлом

Если вес оборудования не больше 0,4 т с учетом каменной обкладки и кафеля, а пол будет из доски толщиной от 4 см, без устройства подиума можно обойтись. На полы кладут керамическую плитку на лист асбеста. Обычно немного весят печки из нержавейки, но под очаги из чугуна заливка фундамента обязательна. Расстояние от низа печки до полового покрытия в случае монтажа без основания должно быть не меньше 10 см.

Расстояние до деревянных элементов крыши:

130 мм — от кирпичных труб;
250 мм — от керамики;
130 мм — от керамических дымовых каналов с противопожарной изоляцией.

Парилка отличается повышенной влажностью, поэтому пол в ней делают с уклоном в сторону от стены, за которой стоит печка. Настил под очагом гидроизолируют со всех сторон, чтобы на его уровне не затекала вода со стороны душевой, моечной, парильни.

Установка фундамента

Под тяжелую кирпичную печь нужен собственный фундамент

Фундамент делают такой квадратуры, чтобы он был в два раза больше площади низа печки. Материалом основания служит бетон, красный керамический кирпич. Основание под печку не должно быть связано с фундаментом стен или сруба.

Поэтапная инструкция по строительству фундамент под топку в бане:

размечают место обустройства с учетом нормативных размеров;
в стене вырезают проем, демонтируют часть пола;
копают котлован под фундамент глубиной 50 см плюс 20 см на устройство песчано-бетонной подушки;
выполняют подсыпку песком, щебнем с трамбовкой;
кладут гидроизоляцию так, чтобы она закрывала вертикальные стенки перед заливкой бетона;
монтируют каркасный остов из арматуры.

Бетон заливают вровень с грунтом, затем делают защитные слои. Если поверхность поднимают на отметку пола в бане, ставят временную опалубку из древесины, щитов ДСП. Фундамент наберет полную прочность через 28 суток.

Заливка пола, изоляция стен

На бетон сверху кладут два слоя гидроизоляции, используют рубероид, который приклеивают на расплавленной смоле или битумной мастике заводского изготовления. На поверхности выполняют цементно-песчаную стяжку, толщина которой не может быть меньше четырех сантиметров. Под печку делают слой кирпичной кладки из одного-двух рядов.

Монтаж печки

Для железной печи выкладывают защитный экран из огнеупорного кирпича

Если баня только строится, ставят печь, обкладывают ее кирпичом и затем делают стену между предбанником и парилкой. В случае монтажа печи в готовом строении инструкция предполагает другую схему производства работ.

Установка печки в бане своими руками:

изучают техпаспорт, где прописаны рекомендуемые параметры расстояния до перегородок, потолка;
в стене выбивают отверстие для топочного канала, выполняют кирпичную кладку внутри него;
устанавливают агрегат на подготовленное основание, затем делают кирпичную оболочку вокруг корпуса;
запенивают стыки между деревом и кладкой;
устанавливают защитный экран по периметру печки на расстоянии 10 – 50 мм от стенок топки.

Предохранительные отражатели делают из стали или чугуна, в продаже есть фронтальные и боковые модели. Экран снижает температуру до +80 — +100°С, поэтому промежуток до деревянной перегородки можно уменьшить до 0,5 м.

Установка дымохода

Канал при прохождении через стену, перекрытие обкладывают кирпичом, обматывают теплоизолятором.

Виды дымоходов:

насадные конструкции ставят сверху печи, для них используют, керамику, металл сэндвич трубы;
коренные дымоходы сооружают отдельно в виде кирпичного канала;
стеновые каналы выполняют в толщине вертикальных ограждений.

Фундамент для банной печи

Чтобы установить печь в баню, нужно обязательно залить особый фундамент. Его основание должно быть:

прочным;
ровным;
пожаробезопасным.

Для выполнения этих условий кладут асбестовый картон. Толщина листа может находиться в пределах 1–1,5 см. Укладываются стальные 5 мм листы. Применяемые материалы должны обязательно закрывать всю площадь под печкой. Величина выступа за пределы площади (30–40 см) делается со всех сторон.

Очень важно правильно рассчитать прочность перекрытий. Расчет учитывает массу печи. Балки перекрытий изготавливают из лиственницы или хвойных деревьев

Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку

Балки перекрытий изготавливают из лиственницы или хвойных деревьев. Если перекрытие достигает 5-метровой длины, идеальным вариантом считаются клееные конструкции. Такая балка способна выдержать очень большую нагрузку.

Сечение балки может иметь два вида:

прямоугольное;
квадратное.

Расстояние между ними выдерживается в пределах 3–12 см.

Когда определяется значение прочности перекрытия, принимают во внимание также временные нагрузки. К постоянным нагрузкам относится:. К постоянным нагрузкам относится:

К постоянным нагрузкам относится:

давление стен;
масса печи;
крыша;
грунт.

Временные нагрузки появляются после установки мебели, монтажа выносного оборудования, наличия людей и другие климатические факторы.

Некоторые хозяева, специально для бани заливают отдельный фундамент. И это не зря. Благодаря отдельному основанию, печку можно будет эксплуатировать намного дольше.

Обустройство фундамента

Выбрав банную печь из чугуна, или собравшись обложить стальной агрегат кирпичом, рассчитайте общий вес, добавив объем воды в баке. Если цифра превысит 700 кг, то вам точно не обойтись без бетонного основания. В парной с бетонным полом дополнительно ничего обустраивать не требуется. Достаточно выполнить облицовку подходящей плиткой. В остальных случаях потребуется демонтировать часть пола в парной перед проведением фундаментных работ.

Фундамент для металлической и кирпичной печи

Инструкция по возведению фундаментного основания под печку для бани

Размеры приямка должны на 15–20 см по длине и ширине превышать габариты печи. Глубина – до точки промерзания грунта. Дно приямка разравнивается и утрамбовывается. Сверху засыпают гравий мелкой фракции (слой 20 см) и песок (слой 10–15 см). Каждый слой разравнивается и утрамбовывается. Стенки приямка гидроизолируют плотной полиэтиленовой пленкой в два слоя или рубероидом. Для монтажа арматурного каркаса используют стальные прутья и вязальную проволоку. Расстояние между концами прутьев и стенками приямка – 5 см. Каркас устанавливается на пластиковых подкладках или крепится к штырям, воткнутым в песчано-гравийную подушку. Бетонная смесь заливается и разравнивается

Важно многократно проткнуть арматурным прутом залитый бетон, чтобы удалить пузыри воздуха. От поверхности монолитной конструкции до верхней плоскости пола должно оставаться 20 см

Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой

После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен

Поверх свежезалитого бетона укладывают два слоя рубероида, скрепленные между собой битумной мастикой. После схватывания бетона (3–4 недели) поверх фундамента монтируется площадка из двух слоев кирпичей и жаропрочного раствора для печных работ. Раньше просто устанавливали печки на такую площадку (она получается вровень с полом), уложив стальной лист пред топкой. Сегодня для декора используют керамическую плитку – такую же, как и для облицовки стен.

Совет: чтобы ускорить работы, основание под печку можно целиком выложить из кирпича.

О банных условиях

Как установить печь в бане с топкой из предбанника. Печь в бане: выполняем установку правильно и безопасно

В холодную морозную зиму банные процедуры куда актуальнее, чем летом. Это отличная возможность не только попариться, но и отдохнуть с комфортом в теплом помещении. Для обогрева классической русской бани выбирают каменку на дровах, для современных саун чаще берут электрические.

В любом случае важна правильная установка печи с соблюдением норм противопожарной безопасности. Для этого необходимо заранее выбрать место, определить тип печи, каким сырьем она будет отапливаться, будет ли теплообменник.

Пользователи часто ищут:

Камни для каменки в баню

размещение воздуховодов;
каким материалом защитить стены от нагревания, возгорания.

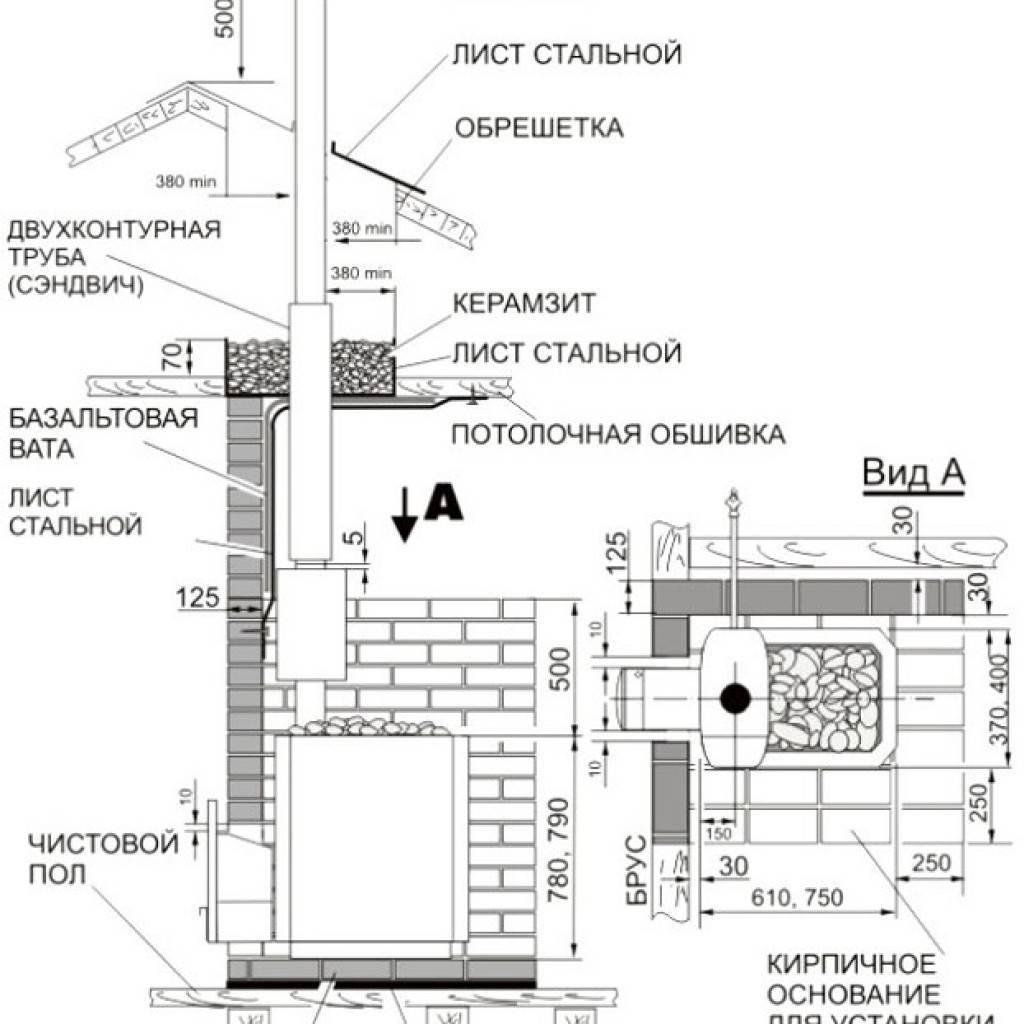

Согласнорасстояние между металлической печкой, котлом и негорючей стеной (предел огнестойкости от 60 минут) составляет от 38 см.

Но на деле, даже если бани выложены из негорючего кирпича, пенобетонных блоков, их чаще всего отделывают горючей деревянной вагонкой.

При строительстве бани из бревен, бруса стоит соблюдать ряд рекомендаций:

От перегородки, стенки без каких-либо защитных экранов до горячих поверхностей печи должно быть минимум полметра.
Стена от пола до уровня 25 см над топочной дверцей, через которую будет выводиться топливный канал, возводится из негорючего сырья. Минимальная толщина стены ‒ 12,5 см.
Расстояние от негорючего потолка в парной до верхней части печи ‒ от 80 см.
При отсутствии на потолке огнеупорной защиты дистанция от него до печи должна быть от 1,2 м.
Удаленность от дверцы топки до противоположной стены помещения ‒ от 1,25 м.
Между стенкой и передней частью печи с выносной топкой нужно оставить 3 см.

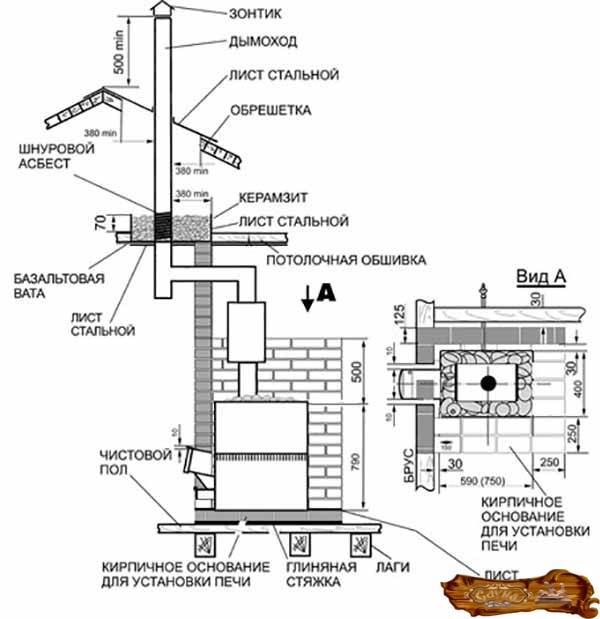

Фото: слева – вид сбоку, справа – сверху.

Установка котла, заводской печки проводиться строго в соответствии с инструкцией, схемой производителя.

Способы установки печи

В классическом варианте принято размещать печь прямо в парной. Но еще ее устанавливают в парной с выносом топки в предбанник или комнату отдыха. В маленьких баньках допустимо топку разместить с уличной стороны.

Разберем каждый из способов подробнее.

В предбаннике, комнате отдыха

Вынос топочной части в предбанник считается самым безопасным и удобным вариантом установки.

Такое обустройство отопления имеет несколько весомых преимуществ:

Кислород в парилке не выжигается огнем.
Больше свободного пространства в парной.
Проще поддерживать чистоту в комнате, чистить зольник.
Закидывают дрова в предбаннике. Здесь же нужно располагать и дровницу.
Нет необходимости отдельно обогревать предбанник, при условии, что печи хватает мощности.

Для этого подходят печи с выступающим топливником, прямоугольной формы.

Монтаж такой конструкции следует планировать на этапе строительства бани, иначе придется ломать часть перегородки между комнатами.

Для этого в стене оставляют отверстие, которое потом обшивают огнеупорными материалами. Печь нужно ставить так, чтобы доступ к топке был снаружи, то есть со стороны предбанника.

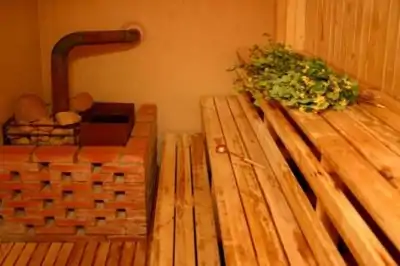

В парной

Самый популярный вариант в классической русской бане. Печь целиком размещается в парной. Отсюда же проводится загрузка дров. Поэтому нужно сразу оставить еще немного места под дрова.

Преимущество печи в парной ‒ удобная регулировка тяги открытием/закрытием топочной дверцы. Красиво смотрится устройство с дверцей из закаленного стекла, через которое будет видно огонь.

Минусы такого расположения:

Сложнее следить за чистотой вблизи печи.
В маленькой парной кислород будет быстро выжигаться пламенем.

Расположение печи нужно спланировать заранее, чтобы отдыхающие не соприкасались с раскаленной поверхностью.

Ставить лучше печку в углу, чтобы, поливая камни водой, никто не обжегся горячим паром. Обязательно нужно, чтобы расстояние от печи до полок соответствовало действующим нормам и правилам пожарной безопасности.

Печь установить будет проще, если придерживаться руководства производителя. Для защиты стен от возгорания следует обустраивать огнеупорный фартук.

Для хорошего воздухообмена в помещении нужнов полу. Выше не стоит ‒ жар будет уходить из помещения.

С выходом на улицу

Минус такого решения ‒ неудобство контроля заполненности печи дровами, углем и поддержания необходимой температуры.

Несколько слов о недостатках выносной топки в предбаннике

Самый главный «минус» такого инженерного решения уже был упомянут – это сложность реализации проекта для новичка в печном деле. Если это ваша первая печь, то лучше не рисковать и пригласить профессионала на помощь. Но это, как известно, повлечет за собой определенные финансовые расходы.

Кроме того, есть вероятность, что вам придется иногда прерывать водные процедуры, чтобы настроить интенсивность горения и таким образом отрегулировать уровень жара. И так как топка находится в предбаннике, то вам нужно будет выходить из самой парилки в более прохладное помещение. Однако мы рекомендуем относиться к этому как к еще одному завуалированному «плюсу». Ведь перепады температур – это не что иное, как закаливающие процедуры для организма. А значит, вы получите двойную пользу для здоровья.

http://v-banyu.ru/ustanovka-pechi-v-banyu-s-vynosnoj-topkoj.html
https://teplomarket-m.ru/dlya-bani/drovyanye-pechi-dlya-bani-i-sauny/pechi-s-vynosnoi-topkoi
https://1-proect.ru/vyvesti-topku-predbannik/
https://banya10.ru/pechi/banya-s-topkoj-ulicy.html
https://gidpopechkam.ru/pechki/v-banyu-s-vynosnoj-topkoj.html
https://par-torg.com/pec-s-vynosnoj-topkoj-dla-bani-ustanovka/
https://www.rmnt.ru/story/fireplaces/ustanovka-pechi-svynosnoy-topkoy-svoimi-rukami.1347788/
https://stroy-podskazka.ru/banya/pechi/kirpichnaya-s-topkoj-iz-predbannika/
https://StrojDvor.ru/krupnye-konstrukcii/samostoyatelnaya-ustanovka-bannoj-pechi-s-vynosnoj-topkoj/
https://pechinfo.ru/bezopasnost/plyusy-raspolozheniya-topki-bannoj-pechi-v-predbannike

Особенности монтажа на деревянный пол

Процесс установки металлической печи зависит от прочности досок и массы отопительного агрегата. Например, если он весит до 700 килограмм, установка дополнительного фундамента не понадобится. Для расчета общей массы отопительного агрегата берут данные по весу печного устройства, объему камней, емкости для воды с учетом заполнения, массу дымохода и защитного экрана. Бывают такие варианты жаростойкого основания:

Прослойка из базальтового картона и асбеста покрывается стальным листом.
Металлический защитный элемент на полу можно заменить кирпичом, натуральным или искусственным камнем.
Плитка из керамики или керамогранита.

При установке на деревянный пол на нем обязательно делают огнеупорное покрытие Установка банной печи должна производиться на защитном основании, которое равняется минимум от 40 сантиметров в ширину. Такой монтаж осуществляется перед топливным порталом для предупреждения проникновения на поверхность пола банного помещения искр.

Подготовка инструментов и расходного сырья

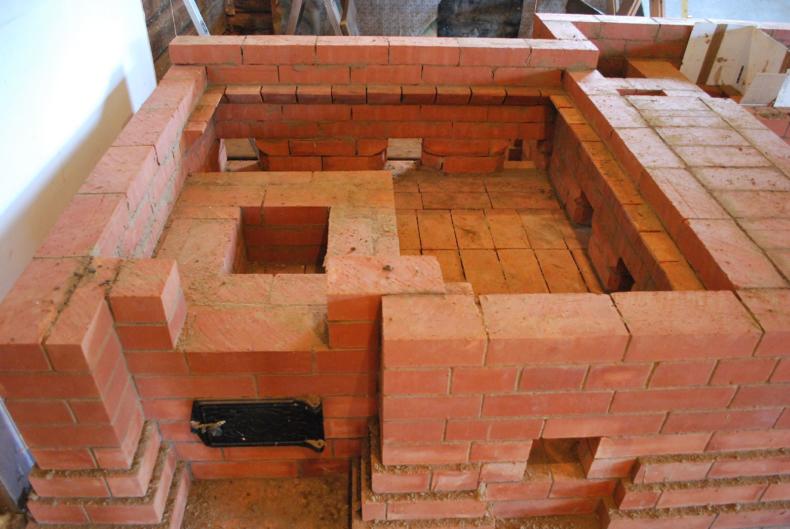

Для укладки печи вам понадобится не только кирпич, но и множество вспомогательных материалов и инструментов. Самые важные из них, которые нужно будет закупить заранее:

колосники – 6 шт стандартного размера 300 х 220 мм;
дверца для топки – 250 х 280 мм;
дверца для поддувала – 200 х 250 мм;
кварцевый или речной песок;
глина шамотного типа;
дверь для отсека с камнями;
стальные уголки – 4 шт;

Необходимые инструменты

стальной лист для топки;
стальные уголки для перекрышки – 10 шт;
шамотные элементы для перекрышки – 6 шт;
термостойкий лак для печи из кирпича;
строительный миксер;
уровень.

Теперь нужно приготовить глиняный раствор, который будет служить связующим материалом для кирпичей. Сначала замочите глину на 2 дня – сухой материал плохо обрабатывается. Затем разомните ее специальной лопаткой, добавьте воду и замешивайте при помощи строительного миксера до тех пор, пока не получите состав, напоминающий сметану. Потом добавьте в смесь песок. Соотношение глины и песка должно быть 1:1. Затем снова замесите состав, пока не выйдет однородный раствор.

Совет. Если глина чересчур жирная, добавьте в нее вместе с песком немного шамотного мертеля.

Выбор места для печи в парилке

Печка в бане может быть размещена по-разному. Её можно поставить в парном отделении с топкой внутри, а можно с выносом в смежное помещение. Это будет зависеть от вашего выбора печи для бани.

В первом случае уменьшается площадь парного отделения. К тому же будет отапливаться только сама парная, где стоит печь. В остальных комнатах отопления не будет.

Второй вариант намного выгоднее. Устанавливая печь с выносной топкой в предбаннике или комнате отдыха, можно не беспокоиться о дополнительном отоплении. Все помещения будут отапливаться.

Только от вас зависит, где в бане будет располагаться печь. В каждом случае есть свои плюсы и минусы. Выбор за вами. Разберите каждый вариант и выберите наиболее подходящий.

Требования и правила

Выбор чугунной печи

Советы

Перед началом монтажа печи в бане, нужно проверить изделие на дефекты и протопить ее на улице с временным подсоединением дымохода на ровной и прочной поверхности. Топливо загружается в печь, и она разогревается до 300 градусов на 1 час. При этом огнестойкая краска полимеризуется, выгорает антикоррозийная пропитка, что характеризуется неприятным запахом и дымом. Затем печь оставляется для самостоятельного остывания.

На современном строительном рынке продается фиброцементная плита или минерит, магнезитовая панель или магнезит, огнестойкий щит из силикатного кальция и вермикулитовая подложка, которые качественно защищают стены и потолок от огня и высоких температур.

Баня для человека – место, где он отдыхает, заряжается здоровьем, бодростью. Соблюдая рекомендации по установке печки, посещение бани принесет комфорт и станет безопасным в применении.

Как установить печь в бане своими руками: рекомендации, правила, пошаговая инструкция
