Плита монолитного фундамента своими руками? Обзор и Пошаговая инструкция

Технология строительства

Определение типа фундамента

Исходя из состава грунта, его сопротивлению нагрузкам, общие рекомендации выглядят так.

• На текучих и текуче-пластичных грунтах (супеси, суглинки, глины стекают по наклонной поверхности, не раскатываются в жгут, прилипают) с показателем пластичности JL от 0,75 до 1, 0 и более: плитная основа.
• Туго-пластичные и твёрдые грунты (супеси, суглинки, глины рассыпаются при ударе или с трудом разминаются). JL 0 — 0,5: ленточный, ;
• На песчаных грунтах – винтовые сваи.
• На торфяном грунте толщиной более 3 м – забивные или винтовые сваи.

Там где грунт отсутствует и скальные, крупнообломочные породы, выходят на поверхность, они сами могут служить фундаментом.

Инженерно-геологические изыскания требуют финансовых затрат, конкретно для бани их проводят нечасто. Пользуются результатами исследований своего, соседних участков. Если имеется газопровод – отчёт по изысканиям есть у эксплуатантов.

Перед выбором проводится предварительный расчёт. Основные величины, которые используются: глубина фундамента под баню и нагрузка.

Глубина заложения

Сезонное промерзание грунта – основной показатель, который надо учитывать. Зависимость его от уровня грунтовых вод и снегового покрова нормируется СНИП 23-01-99 (Строительная климатология). Уже затем рассматривается нагрузка, глубина фундамента примыкающего строения, залегание инженерных коммуникаций.

Глубина сезонного промерзания грунта, в см
Омск, Новосибирск	220
Тобольск, Петропавловск	210
Курган, Кусентай	200
Свердловск, Челябинск, Пермь	190
Сыктывкар, Уфа, Актюбинск, Оренбург	180
Киров, Ижевск, Казань, Ульяновск	170
Самара, Уральск	160
Вологда, Кострома, Пенза, Саратов	150
Тверь, Москва	140
Петербург, Воронеж, Волгоград, Гурьев	120
Псков, Смоленск, Курск	110
Таллин, Харьков, Астрахань	100
Минск, Киев, Ростов на Дону	90
Фрунза, Алма-Ата	80
Калининград, Симферополь, Севастополь	70

Карта и таблицы промерзания по городам России также помогут определить искомый показатель, причём в зависимости от типа грунта. Там, где возможно морозное пучение грунта и его осадка при оттаивании, для проектирования фундамента надо руководствоваться главой 14 СНИП Баня – строение с нерегулярным отоплением. Это также надо учесть при расчётах: малозаглубленный тип с утеплёнными цоколем и отмосткой не спасёт при пучении.

Нагрузки

Сборная нагрузка складывается из веса основы, строения и его содержимого.

1. Вес монолитного ленточного фундамента равен объёму железобетона, умноженному на его плотность: 2500 кг/м3.
2. Вес стен, перегородок, цоколя, печи, перекрытия, кровли, фронтонов. Определяется аналогично.
3. Временные нагрузки: люди, вода, снег на кровле. В районах с сильными ветрами следует добавить и этот показатель.

Полученную величину делят на площадь основания фундамента. Это и есть R – рассчитанное сопротивление 1,55 (условно) кгс/см2, 15,5 тс/м2, 155 кН/м2, 155 кПа. Его умножают на коэффициент надёжности – 1,3.

Этапы работ

Преимущества и недостатки перед другими видами оснований:

• низкое давление платформы на землю;
• способность выдерживать высокие статические и слабые динамические нагрузки, возникающие из-за смещения грунта;
• надежность и прочность;
• долгий срок службы (более 100 лет);
• стойкость к высокому давлению воды, затоплениям и влажности;
• легкость и простота укладки;
• возможность построить здание на подвижном грунте;
• фундамент не подвержен локальной деформации;
• обеспечивает сплошную плиту перекрытия цокольного этажа.

К недостаткам такой плиты относят:

• необходимость доставить на место строительства большое количество материалов;
• высокую стоимость и затратность;
• необходимость тщательной подготовки площади для работы;
• после заливки фундамента под ним невозможно вырыть подвал.

Ручная выборка больших объемов грунта для такого фундамента очень трудоемка, поэтому лучше привлекать технику

Земляные работы

Перед выполнением этих работ требуется изучить свойства почвы, рассчитать толщину бетонного основания и количество необходимой арматуры. Для выполнения изысканий достаточно самим изучить структуру почвы. Для этого можно сделать шурфы или пробурить небольшие скважины.

Для укладки неглубокого фундамента в большинстве случаев достаточно шурфов, заглубленных ниже подошвы будущего основания на 50 см.

В процессе геологических изысканий требуется узнать:

• тип грунта и его несущую способность;
• уровень подземных вод на участке.

Рассчитывают параметры монолитной плиты с учетом свойств грунта и суммарного веса строения. Для частных домов часто хватает плиты толщиной 15 см. При толщине основания 15 см и менее арматуру укладывают в 1 ряд. Шаг и толщину арматуры тоже рассчитывают.

Вынос размеров на местность и рытье котлована

Любое строительство начинают с разметки осей возводимого объекта на земельном участке. Для этого на начерченном плане нужно привязать фундамент к существующей застройке.

Разметка фундаментной плиты:

1. От начальной точки откладывают прямой угол с помощью прямоугольного треугольника, катеты которого будут стенками будущего фундамента.
2. Далее вынесенный угол фиксируют с помощью колышка и отмеряют от него длину стенок заливаемой плиты. Концы их тоже фиксируют колышками.
3. Затем аналогичным образом находят четвёртый угол. Точность углов проверяют по диагонали верёвкой, допускается отклонение её длины на 10 мм.
4. После обозначения периметра фундамента выполняют обноску. Для этого в нужных местах устанавливают деревянные иди железные стойки и крепят к ним горизонтальные рейки. Обноску устанавливают на расстоянии не менее 1 м от будущих стен котлована.
5. С помощью обноски проецируют границы возводимой конструкции. Для этого в горизонтальные рейки забивают гвозди и крепят к ним шнур, который потом хорошо натягивают. За счет этого разметка не повредится в процессе выполнения земляных работ.

Земляные работы предполагают рытье довольно глубокого и объёмного котлована. При размещении плиты вровень с землей, в процессе расчета глубины котлована требуется учесть:

• толщину заливаемой плиты;
• толщину укладываемого утеплителя;
• толщину гидроизоляционного слоя;
• толщину подготовки;
• толщину подушки.

В результате суммирования всех этих значений получится общая глубина котлована. Сама плита чаще всего немного возвышается над землей или слегка заглубляется. Глубина котлована для частного дома также зависит от наличия в нём подвала, цокольного этажа или технического подполья.

В подсыпку под плитный фундамент укладывают дренажные трубы с уклоном 1-3 см на 1 м трубы для отвода воды. Также в процессе рытья ямы требуется предусмотреть места для ввода в дом необходимых подземных коммуникаций (канализации, водопровода, электрических кабелей и т.д.).

Если эти сети проводятся под монолитной фундаментной плитой, то на этапе нулевого цикла их укладывают и сверху закрывают защитными коробами.

Схему и глубину укладки инженерных сетей выбирают заранее, концы трубопроводов герметично закрывают, чтобы в них не попал грунт и заливаемый бетон. Вносить изменения в разводку после выполнения основных работ сложно и опасно, поэтому всё требуется предусмотреть сразу.

Особого внимания требуют участки с большими перепадами.

В этом случае требуется засыпать низкие участки выбираемым в процессе рытья котлована грунтом или засыпать их ПГС с обязательной трамбовкой.

В каких случаях стоит применять плитный фундамент для дома и виды плитных фундаментов

Когда демонтировать опалубку?

Доски можно снимать ориентировочно через полторы недели после заливки плиты. Приступать к устройству перекрытий, возведению кладки и прочим подобным работам можно только после набора конструкцией нужной прочности.Обычно на это уходит месяц, но лучше выждать полтора. В случае если устройство плиты выполнялось в полном соответствии технологии, дальнейшая усадка будет максимально равномерной и никаких перекосов и прочих дефектов появляться не будет.

Упомянутые 10 дней – это минимальный срок, но и слишком затягивать с демонтажем опалубки тоже не нужно. Чем дольше она будет находиться на своем месте, тем более сильным будет сцепление досок или щитов с бетоном, и тем труднее будет в дальнейшем избавиться от опалубки, не повредив, при этом, верхний слой монолитного основания.

При обнаружении больших «раковин» расчищайте их на полную глубину, пока не пройдете слой «слабого» бетона.После такой процедуры поверхность необходимо опять обработать железной щеткой и промыть сильным напором воды. Для обработки больших «раковин» рекомендуется использовать жесткую бетонную смесь.

Прежде чем начинать работы по бетонированию заранее продумайте размещение различных технологических полостей, через которые будут прокладываться подземные коммуникации вроде водопроводных труб, кабелей и пр. Делаются такие отверстия предельно просто. Вы берете трубы требуемого диаметра и вставляете их в нужные места опалубки.

По ходу выполнения заливки фундамента трубы надо закрыть ветошью либо другим материалом с аналогичными характеристиками. После того как будут обустроены все элементы коммуникации, имеющиеся зазоры и любого рода отверстия нужно герметизировать при помощи специального силиконового состава, чтобы предотвратить проникновение влаги в систему.

Таким образом, в самостоятельном строительстве монолитного плитного фундамента нет ничего сверхсложного. Необходимо лишь детально разобраться в инструкции и следовать полученным предписаниям на каждом этапе возведения фундамента. Удачной работы!

Устройство гидро- и теплоизоляции

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест

Для того чтобы гидроизоляционный материал не повредился в процессе эксплуатации о края щебня, следует своими руками залить песчано-гравиевую подушку черновым слоем стяжки. Для этого замешивают бетонную смесь на основе цемента марки М-50 и заливают её толщиной 5-10 см поверх щебня. Дают полностью просохнуть в течение 3-5 дней.

Теперь можно проводить гидроизоляционные работы. В качестве гидроизоляции можно использовать стандартный рубероид, а можно применить и более инновационные материалы типа «Бикрост», «Линокром», «Техноэласт» (здесь, насколько позволяет кошелёк).

Гидроизоляционный материал настилают полосами таким образом, чтобы стыки шли внахлест. При этом край захода соседней полосы на предыдущую должен быть не менее 15 см. Края гидроизоляции обрабатывают либо битумной мастикой, либо оплавляют газовой горелкой. Таким образом удастся достичь оптимальной герметичности покрытия.

Края рубероида следует накидывать на стенки опалубки с таким расчетом, чтобы после заливки плиты обернуть её бока в гидроизоляционный материал.

Следующим действием в пошаговой инструкции будет своими руками устройство всех коммуникаций. Их проводят в соответствии с проектом здания и проверяют на месте методом пролива. Иначе после заливки плиты будет поздно исправлять ошибки.

И наконец, можно приступить к теплоизоляции плиты. В качестве материала можно использовать плиты полистирола или стандартный геотекстиль. Если используются плиты полистирола, то их укладывают вплотную друг к другу.

Ключевые моменты

При бетонировании плитных оснований своими руками используется стандартная технология. Однако существуют нюансы, благодаря которым можно максимально увеличить эксплуатационный ресурс конструкции:

• подача смеси – с лотка миксера либо из бетономешалки, рекомендуемая высота вываливания 0,5 – 1 м, запрещено перемещение бетона внутри опалубки дальше 2 м, машина должна перемещаться по периметру, подавая бетон небольшими порциями, либо необходимо использовать бетононасос;
• толщина слоя – зависит от типа инструмента для уплотнения (обычно 125% от длины насадки глубинного вибратора), плитная опалубка обычно заполняется целиком;
• высота заливки – борта щитов опалубки должны быть выше проектного уровня на 5 см минимум.

Чтобы усилить фундаментную плиту, используются следующие приемы:

• оребрение – под подошвой изготавливаются ребра жесткости по периметру монолитной конструкции + несколько штук вдоль короткой стены здания
• монтаж свай – буронабивные либо винтовые по углам фундаментной плиты, в местах сопряжений

Последняя конструкция получила название плитно-свайный ростверк, плита может заглубляться на 0,4 м, лежать по грунту, нависать над ним. Ребра жесткости по умолчанию присутствуют в «шведских» плитах, их создают разным слоем пенополистирола.

При армировании монолитной плиты металлические элементы должны быть утоплены в бетон на 15 мм минимум. Для обеспечения указанного защитного слоя под нижнюю сетку укладываются бетонные сухари – пластины 10 х 10 см толщиной 1,5 – 2,5 см. Запрещены деревянные бруски, щебень, куски арматуры.

Верхняя сетка укладывается на каркасы (сварная конструкция треугольного сечения), монтажные столы (кубы из арматуры) либо крепится к вертикальным стойкам вязальной проволокой. Не желательно использовать на участках сложной конфигурации отдельные стержни, их следует изогнуть, связать внахлест с сетками.

При распределении бетонной смеси внутри опалубки нельзя перемещаться по арматурным сеткам. Для распределения нагрузки на них укладываются щиты, доски, передвигаемые по мере заполнения пространства.

В зимний период бюджет строительства увеличивается, монолитную конструкцию необходимо подогревать в течение трех суток. Для этого внутри армопояса укладывается греющий кабель, который остается вмурованным в конструкцию по окончании работ. Кроме указанного способа применяются технологии термоса, теплой опалубки, добавления в бетон ускорителей гидратации (твердения).

В первом случае поверхность укрывается полиэтиленовой пленкой, выделяющееся в результате химической реакции цемента с водой тепло сохраняется под ней. Во втором варианте на стальные щиты подается напряжение. Ускорители твердения обходятся дешевле, используются чаще.

Преимущества и недостатки

У фундаментной плиты высокие показатели по прочности и надежности. Причем особыми строительными навыками для ее самостоятельного создания обладать не требуется. Достаточно уметь сколачивать деревянные щиты опалубки и замешивать бетон.

Со временем бетон становится только прочнее, поэтому не бойтесь оставлять его «настояться» сезон-два

На плитном железобетонном фундаменте без опаски можно ставить практически все виды коттеджей. Для возведения на нем зданий в один-два этажа используются газобетонные, керамические и газосиликатные блоки, а также все разновидности древесины (профилированный брус, бревно и т.п.). Стеновая кладка, для которой взят газоблок или кирпич, на таком монолите точно не треснет от вспучивания грунта. На плиту можно ставить как деревянные или бетонные, так и каркасные либо каркасно-щитовые дома.

Одна из основных проблем такого монолитного основания – это коммуникации. Водопровод и канализация для дома должны быть запроектированы заранее. Все трубы необходимо проложить до начала заливки бетона. Потом разбивать монолит сложно и нельзя. Плюс на косогоре такой фундамент своими руками либо с привлечением профессиональных строителей устроить не получится. Для него нужна ровная площадка.

Руководство по бетонированию конструкции

Настоятельно не рекомендуется заниматься бетонированием при низких температурах воздуха. В случае если основание заливается в морозную погоду, бетонную смесь следует обязательно утеплить, т.к. при промерзании материал теряет свою прочность и может попросту рассыпаться даже при несущественных нагрузках. В жару опалубка для фундамента должна быть увлажнена перед стартом бетонирования, чтобы в будущем доски не впитывали влагу из залитой смеси.

Бетон заливается слоями. Каждый из таких слоев в обязательном порядке уплотняется. Лучше всего использовать для данной работы специальный вибратор. При его отсутствии можно проштыковать смесь подручными инструментами.Понять, что смесь достаточно уплотнилась, можно по выступившему на поверхности слоя цементному молочку. Смесь можно подавать бетоноукладчиком либо вручную.

Бетонирование должно совершаться непрерывно, т.к. только при выполнении этого условия можно добиться высокой прочности и монолитности конструкции в целом. В случае же если завершить работу за 1 день не получается, нужно делать рабочие швы. Такой шов имеет вид плоского стыка и создается между ранее залитым и новым слоями бетона. Рабочие швы в подобного рода фундаментах могут иметь исключительно вертикальное либо горизонтальное положение.

Возобновлять работы по бетонированию можно только в той ситуации, если прочность залитой смеси составляет не более 1 мПа. Этот момент легко проверяется вибромашиной, используемой для уплотнения. Если предыдущий слой заливки разжижается при обработке, бетонирование может быть возобновлено. Предварительно нужно обязательно промыть швы и счистить цементную пленку при помощи металлической щетки.

Расчет параметров плиты для фундамента

При расчете фундамента, необходимо учесть следующие параметры:

• толщина плиты;
• площадь плиты;
• глубина залегания плиты.

Лучше делать плиту немного больше, чем размеры будущего здания. Это немного затратнее, но вероятность проседания снизится в несколько раз.

Для обычных загородных построек формула такова: площадь плиты относится к весу здания и весу фундамента. При этом нужно учесть несущую способность грунта. На сухих грунтах эта цифра равна 2 кг на 1 см2.

При расчете веса здания учитывается все: вес стен, перекрытий, крыши, мебели, жильцов и даже снега, который может выпасть зимой. Поэтому к получившемуся результату прибавляем 150 кг на 1 м2. После проведения всех расчетов делим получившуюся цифру на площадь строения и соотносим к несущей способности грунта.

Для примера можно сказать, что двухэтажный дом площадью 10х10 м при толщине плиты 20 см и толщиной стен в два кирпича создает давление в 300 грамм на 1 см2.

Бетон М 510 выдерживает давление в 150 кг на 1 см2. Выводы: это очень хороший фундамент.

Теперь нужно рассчитать объем бетона, который нам нужно заказать.

При расчете количества бетона для фундамента, нужно перемножить длину, ширину и толщину будущей плиты. Затем можно вычесть объем арматуры и получится заветная цифра. На самом деле, объем арматуры лучше не вычитать. Так, у вас останется небольшой запас на всякий случай. Вроде все просто, но тут кроется небольшая хитрость.

При расчете объем бетона, который необходим для заливки фундамента, необходимо учитывать тот факт, что небольшие (несколько сантиметров) неровности опалубки или подушки основания будущей плиты могут привести к тому, что у вас либо не хватит бетона, либо он останется.

В качестве примера, неровности в 1 см то там, то здесь, для фундамента размером 6*10 м и толщиной 25 см могут привести к расхождению с расчетами в 0,5 куба бетона. Кстати, этим зачастую пользуются недобросовестные застройщики.

Особенности расчета толщины фундаментной плиты

Как залить плиту под фундамент: копка котлована

После того как разметка будет готова, приступают к рытью котлована. При возведении плитных оснований такую процедуру обычно выполняют с использованием спецтехники. Вырыть котлован под дом вручную, конечно же, будет довольно-таки проблематично.

Выполнять разметку под плавающий фундамент, а также рыть под него яму следует с учетом того, что щебенчато-песчаная подушка в последующем должна выступать за пределы плиты на 20 см со всех сторон. То есть по площади котлован должен быть больше самого основания дома.

Слишком сильно плавающие фундаменты при заливке, как уже упоминалось, обычно не заглубляют. Под дом владельцы загородных участков чаще всего заливают плиту толщиной около 40 см. При этом толщина песчаной и щебенчатой подушек в общей сложности обычно не превышает 30-40 см. Таким образом под плитный фундамент чаще всего копают котлован глубиной в 70-80 см.

Виды плитного фундамента

Земляные работы

Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы

• Грунт размечают по проектным меркам, увеличивая его периметр на 50 см с каждой стороны для устройства дренажной системы. При этом стоит помнить, что сама плита должна выступать за стены будущего дома на 10 см с каждой стороны.
• В грунт вбивают колья и натягивают разметочный шнур. Следует провести и оси будущей плиты.
• Грунт вынимают из котлована на глубину 60 см. При этом стоит внимательно следить за качеством вынимаемой земли. Если на участке под застройку наблюдается ранний перекоп грунта, то рыхленную землю необходимо снимать слой за слоем до тех пор, пока не дойдёте до нетронутых лопатой слоёв. Здесь по инструкции придётся снять пласты грунта по всему периметру котлована, чтобы полностью выровнять его. После этого дно ямы трамбуют и засыпают песком до проектного уровня котлована. Если этого не сделать и смонтировать фундамент на мягком грунте, то сила давления дома на плиту просто сломает его со временем именно в месте рыхленой почвы.

• Вокруг проектной площади основания укладывают дренажную систему в виде специальных перфорированных труб с их уклоном в сторону накопительного колодца или центральной ливневки.
• Затем следует уложить слой щебня толщиной 20 см и тщательно утрамбовать его по принципу укладки песчаной подушки.
• Теперь монтируем опалубку из качественных деревянных щитов. Их высота должна быть не менее 40 см. А внутренние стенки опалубки желательно зачистить. Опалубку скрепляют болтами, шурупами или саморезами. Снаружи деревянный каркас можно подпереть клиньями для большей устойчивости.

Глубина и ширина ленты

Чтобы залить монолитный ленточный фундамент, специалисты должны сделать расчет. Казалось бы, что может быть проще, но на самом деле и глубина залегания ленты, и ширина, и необходимость расширения внизу подошвы – все эти данные можно получить, только выполняя расчет.

Схема столбчатого монолитного фундамента.

Глубина залегания зависит от типа грунта и нагрузок на строение. Например, для малоэтажного дома достаточно глубины ленты в 50 см. Если грунт отличается сезонным пучением, то необходимо углубить монолитный фундамент до 70 см, а скорее всего и на все 1,5 м. На глубину заложения влияние оказывает и уровень промерзания грунта. Нижняя точка фундамента должна находиться ниже уровня промерзания. Получить данные, чтобы выполнить такой расчет, можно из проводимой геологии. Такие цифры есть в местной специализированной службе, получить их не так сложно.

Что касается ширины для ленты, то учитываются нагрузки на основание и ширина будущей несущей стены. Оптимальным значением является значение в 40 см, но если глубина основания значительная, то необходимо к полученным данным прибавить еще 25 см для обеспечения надежности, устойчивости и прочности основания.

Особенности конструкции основания

Фундамент ленточный монолитный железобетонный имеет простую и надёжную конструкцию. Обязательное условие его долговечности – наличие обустроенной согласно всем правилам подушки из песка и гравия. Эта подушка будет перераспределять нагрузки от постройки на грунт, выполнять роль демпфера при морозных пучениях. Зачастую монолитный фундамент – единственно возможный вариант обустройства основания. Его сооружают на сыпучих, нестабильных, глинистых грунтах, почвах со значительной глубиной промерзания.

Монолитная фундаментная плита изготавливается с применением значительных объёмов бетона и арматуры. Марка бетона должна быть высокой – не менее В30, поскольку армируется, а потом бетонируется вся площадь здания. В большинстве случаев готовая конструкция в силу своей масштабности стоит немало, но точно нужно считать – многое зависит от особенностей конкретного участка, затрачиваемых материалов. В некоторых случаях монолитный фундамент будет даже дешевле, чем глубокий ленточный (благодаря уменьшенному объёму земляных работ, экономии на бетонной заливке).

Так выглядит армирующая фундамент сетка5375414102316428Источник логосвая.рф

Глубина заложения монолитного основания зависит от веса постройки, типа грунтов. Когда степень заглубления незначительное, а почвы пучинистые, дом вместе с основой будет опускаться и подниматься

Важно правильно рассчитать оптимальную толщину плиты и армирующий слой, чтобы текущие параметры не влияли на целостность готовой постройки. Плита компенсирует вероятные изменения за счёт действия силы упругости

Весной, когда грунт начнёт таять, дом сядет на место

Весной, когда грунт начнёт таять, дом сядет на место.

Виды монолитного фундамента

Монолитный фундамент по степени пучинистости грунта может быть трех видов:

Сплошной монолитной плитой

Если грунт сильно пучинистый, в нем часто происходят перемещения вертикальные или горизонтальные, для строительства дома подойдет сплошная монолитная плита. У данной конструкции должен быть крепкий армированный каркас, который позволит сохранять целостность основания, на который грунт воздействует отрицательно.

Монолитной плитой, имеющей ребра жесткости.

Если строительство здания ведется на грунтах со слабой или умеренной пучинистостью, используется тонкая монолитная плита, имеющая ребра жесткости вверху или внизу.

С ребрами жесткости вниз

Эта конструкция – ленточный фундамент, который прокладывается по периметру здания, а сверху на него укладывают тонкую монолитную плиту. При укладке такой конструкции значительно экономится расход бетона, поскольку в качестве наполнители используется бутовый камень либо керамзитобетон.

С ребрами жесткости вверх

Такая конструкция имеет расположенные вверху (на монолитной плите) ребра жесткости, которые повторяют контур каждой несущей стены дома. У такого фундамента нет наполнителя, но при его возведении можно сэкономить бетон. Эта конструкция имеет в себе монолитную ленту, которую можно выполнять из ФБС-блоков либо залить из бетона. Бетонное основание гораздо надежнее, поскольку является цельнолитым. Да и для доставки ФБС-блоков на строительную площадку, а также для их установки необходима специальная техника, а это – дополнительные хлопоты и расходы.

Монтаж отопительных элементов

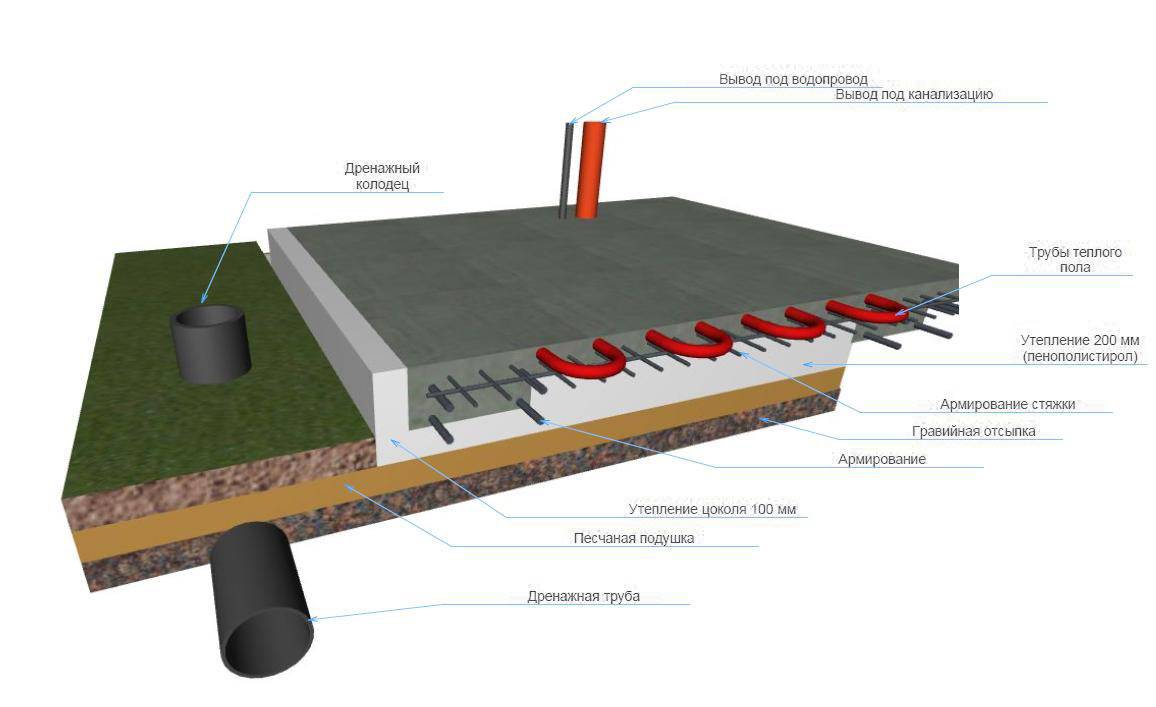

Под утепленной шведской плитой понимается система обогрева – так называемый «теплый пол». При монтаже данной системы на арматурный каркас укладывают отопительные трубы, изготовленные из пластика, на расстоянии 100-150 мм друг от друга. Для крепления трубок к каркасу используются пластиковые хомуты.

Конструкции домов различны. Если конструкция содержит плиту, поддерживаемую свайным или столбчатым фундаментом, под которым прокладываются трубы отопления, они помещаются в полиэтиленовые трубки (ПДН), имеющие подходящий диаметр.

Перед следующим этапом обустройства монолитного фундамента необходимо вначале подключить «теплый пол», и наполнить трубы водой для проверки их герметичности.

• Для подготовки фундамента под заливку бетоном вначале убирается с площадки мусор и грязь, устанавливаются заглушки на каждый коммуникационный элемент. Изоляционный слои проверяются на целостность.
• Заливается бетон (марка М300-М400). Смесь заливают в опалубку один раз с помощью автомиксера. Бетонная смесь распределяется равномерно по площади совковой лопатой.
• Затем бетонный слой обрабатывается с помощью погружного вибратора, чтобы смесь попала в каждую нишу, не оставляя воздуха и пустых мест.
• После достижения верхней отметки поверхность слоя уплотняется и выравнивается виброрейкой. Для окончательного формирования монолитной плиты используют правило и гладилку.
• Затем железобетонная плита должна застыть. Во избежание пересыхания и растрескивания, бетон застилают полиэтиленовой пленкой.

Важный момент: при температуре воздуха выше +15°C во время сушки монолит увлажняется каждые три часа на протяжении трех суток. В ночное время плита поливается дважды. При температуре воздуха ниже +15°C плита увлажняется реже — каждые 10-12 часов.

Опалубка снимается после окончательного высыхания фундамента:

— если температура воздуха 0-+3°C – 6 недель.

— если температура +10°C – от 3-х до 4-х недель.

— если температура +15°- +20°C от 2-х до 3-х недель.

— если температура +30°C – достаточно 8-12суток.

Строители считают монолитную плиту очень надежным фундаментом. А благодаря утеплению, гидроизоляции и обогреву полов данная конструкция становится удобной и комфортной для проживания.

Что такое плитный фундамент?

Из-за своей массивности и прочности монолитный фундамент в виде единой плиты способен выдерживать серьезные локальные воздействия снизу от грунтов без разрушения и деформаций. При сильном пучении зимой он равномерно и весь поднимается вместе с домом на нем, а по весне также опускается. Если такая основа под зданием сделана точно по технологии, то она долговечна и прочна.

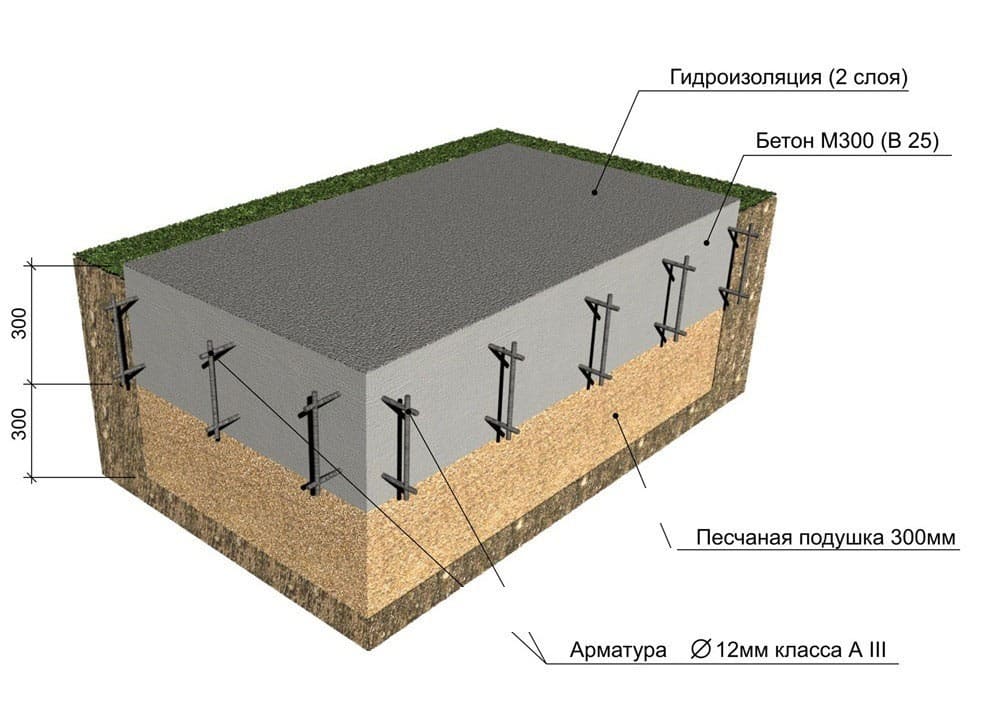

Схема устройства

Состоит такое основание для малоэтажного дома из трех слоев:

1. Подушка из песка с гравием.

2. Гидроизоляция.

3. Армированная плита из железобетона.

Стоит четко понимать, это не панацея на любой случай. Да, его можно обустраивать на сложных грунтах. Но если участок заболочен или расположен в северных районах с суровыми зимами, то для частного дома лучше предпочесть аналог из свай. От плиты в подобных ситуациях толку будет мало.

Арматура

Можно сразу сказать, что арматура для плитного фундамента подходит самая обычная. Только от способа закрепления на каркасе зависит то, какую разновидность выберет покупатель. При традиционной вязке проволокой можно приобретать любой доступный класс.

Если же необходимо применять электросварку, лучшим решением станет Арматура А500С. Цифра говорит о пределе текучести или классе прочности. Именно эта разновидность стали предназначена для сваривания. Со стержнями 12-миллиметрового диаметра. Любые материалы с гидроизоляционными свойствами подходят для организации защиты плиты. Например, допускается рулонная разновидность материалов. В частности, их битумно-полимерный вид. Производители выпускают множество решений в этом плане.

Такие изделия отличаются от обычных более высоким качеством состава. Битумно-полимерные составы мастика не боятся даже заниженных или завышенных температур.

Такого результата не дадут дешёвый гидростеклоизол, для изготовления которого применяется обычный строительный битум.

Сборка опалубки для монолитного плитного фундамента

Опалубка обустраивается вокруг периметра будущего здания. Главной функцией этого элемента является придание фундаменту нужной формы до тех пор, пока залитый бетон не наберет требуемую прочность и не сможет удерживать форму самостоятельно. Опалубку можно собирать из обрезных досок, однако их необходимо комбинировать таким образом, чтобы на стыках отсутствовали щели. По возможности для сборки опалубки следует использовать инвентарные щиты.Такой шаг позволит сократить затраты времени и сил на данном этапе работы.

Лучше, чтобы элементы для сборки опалубки были изготовлены из древесины хвойных пород. Для изготовления распорок и разного рода креплений подойдет и лиственница. Доски опалубки должны иметь в ширину не больше 15 см. Следите, чтобы все используемые доски имели максимально равную толщину. Перед сборкой опалубки доски следует тщательно смочить, а еще лучше – использовать сырую древесину. Проблема в том, что сухой материал в дальнейшем будет впитывать влагу из уложенного бетона, и это не лучшим образом отразится на прочности готовой конструкции. Лицевая сторона опалубочной системы отделывается металлическими либо фанерными листами.

Расстояние между устанавливаемыми щитами определяйте с ориентиром на ширину будущего монолитного основания. С внешней стороны опалубочных щитов в грунт вбиваются колья, благодаря которым будет обеспечиваться фиксация элементов конструкции в заданном положении. Дополнительно колья нужно прикрепить к щитам при помощи гвоздей. Чтобы соседние щиты опалубки наверняка не разошлись при заливке бетона, по верху щитов необходимо прибить деревянные планки.

Опалубка для фундамента должна быть установлена максимально ровно, т.к. от этого напрямую зависит ровность готового фундамента

В особенности важной высокая точность монтажа становится на уровне цоколя, т.е. той части основания, которая находится над поверхностью земли

После удаления опалубки профессионалы рекомендуют затереть цоколь тонким слоем раствора цемента. Другая облицовка выполняется по желанию владельца, можно прекрасно обойтись и без нее.

Для повышения прочности конструкции выполняется устройство армирующего пояса. Без арматуры плита сможет нормально переносить нагрузки на сжатие, однако против нагрузок на растяжение и изгиб она будет бессильна. Ликвидировать данный недостаток помогает грамотное армирование. Оно выполняется с применением специальных сварных конструкций либо отдельных металлических стержней.
