Как своими руками сделать из циркулярной пилы распиловочный станок: алгоритм выполнения + фото

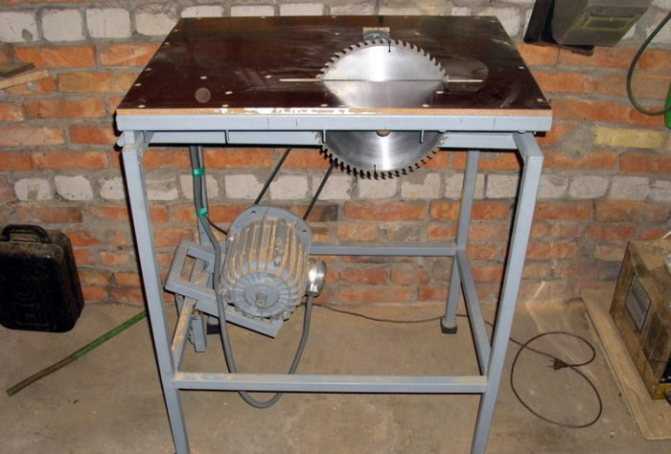

Делаем стационарную циркулярку

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

Сборка передней части станка.

• стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
• металлический уголок 50х50 мм;
• асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
• шкив для двигателя;
• вал с подшипниками и шкивом;
• клиновой ремень;
• диск пилы:
• болты М10;
• сварочный аппарат;
• болгарка;
• электродрель;
• струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Построив правильно такой агрегат своими руками, можно сэкономить значительные денежные средства.

Необходимые материалы

Конструктивно все пилорамы делятся на два типа:

1. С подачей бревна на неподвижный пильный узел.
2. С передвижением пильного узла относительно неподвижно закрепленного бревна.

К станкам последнего типа относятся распространенные ленточные пилорамы («ленточки»). Пилорамы на основе бензопилы делают по такому же принципу.

Бревно фиксируется зажимами на станине, а пильный узел перемещается вдоль него по направляющим.

Основной материал для такого устройства – металлопрокат. Это может быть квадратный или прямоугольный профиль, круглые трубы, пруток, уголки, швеллера и небольшие рельсы в качестве направляющих, по типу лифтовых.

Из этого материала собирают:

• раму, на которой крепят бензопилу,
• станину для расположения бревна,
• направляющие для вертикального и горизонтального перемещения пильного узла относительно бревна.

Приводить какую-либо стоимость такого металлопроката не имеет смысла. Владелец, решивший собрать такую раму своими силами, может выбрать как дорогой толстостенный горячекатаный прокат, так и более легкий — холодной гибки. Единственное требование – прокат должен выдерживать нагрузки и не прогнуться во время работы.

Имеет значение и длина бревен, которые предполагается пилить. Для длинного кругляка потребуется станина соответствующей длины. А многометровый прокат стоит значительно дороже, и редко встречается в металлоломе.

На видео, пример компактного самодельного агрегата для распиловки короткомера.

Дерево для станины не используют по причине того, что оно подвержено короблению. Расположение бревна на нем будет постоянно меняться, добиться стабильной точности распила не удастся.

Кроме металлического проката для станины и направляющих, потребуются винты для фиксации пильного узла и бревна. Сборку самой станины также иногда выполняют на резьбовых соединениях, особенно если пилораме будет нужна мобильность. Тогда станину можно разобрать и перевезти в любое место.

Для стационарного использования чаще используют сварные соединения.

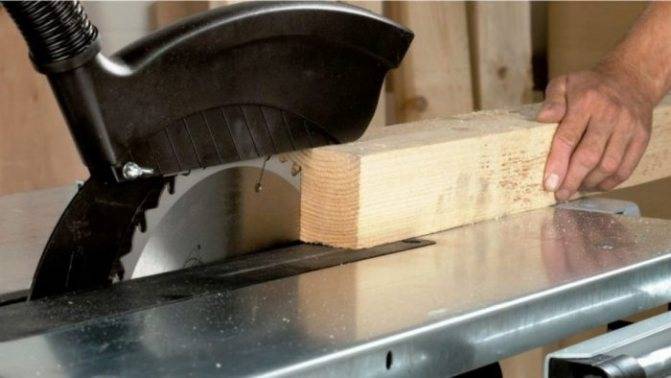

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

• не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
• распиловку досок размером более 200 см должны производить два человека;
• работая на циркулярке, нельзя делать резких движений;
• перед началом работы необходимо обязательно надеть очки и перчатки;
• древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

• если не выполнено направляющее приспособление;
• отсутствует кожух;
• нет предохранителей, задерживающих пальцы;
• расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

• Станина или основание;
• Двигатель – чаще всего это асинхронный электродвигатель;
• Ременная передача — шкивы и передаточный ремень;
• Рабочий вал циркулярной пилы;
• Рабочий стол;
• Устройства безопасности;
• Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Изготовление стационарного станка из фанеры

Существует множество способов изготовления стационарного стенда для распила дерева, мы рассмотрим один из популярных. Самым недорогим и простым в изготовлении является станок с деревянным столом. Приведем общий алгоритм изготовления, но, стоит учитывать то, что каждый мастер изготавливает его для своих нужд с учетом своих потребностей. Чтобы сделать такой стенд, необходимо выполнить следующие действия:

1. На одном из концов деревянного бруса нанести разметку для скругления углов. Также необходимо разметить отверстия для осей на концах и в центре бруска.
2. По выполненной ранее разметке в центре бруска, с противоположных сторон, коронкой для резки дерева сделать углубления для установки подшипников. Образовавшиеся пазы соединить сквозной перемычкой.
3. В торце и на краю бруса просверлить отверстия по сделанной разметке.
4. В подготовленные пазы запрессовать подшипники качения. Для этого необходимо установить подшипник в посадочное гнездо и через деревянную планку смонтировать их на место.
5. Определить центр крепежной шпильки, которая будет выполнять роль оси.
6. Смонтировать шпильку в посадочное отверстие, точно выставляя ее в центральное положение. Зафиксировать ее положение при помощи гаек и контргаек. Со стороны установки пильного диска установить две профильные шайбы и зафиксировать их положение гайкой.
7. Подготовить небольшой деревянный брус. В одном из его торцов просверлить глухое отверстие.
8. Из листа OSB / фанеры (зависит от того, что вы выбрали) вырезать две прямоугольные заготовки. На угол одной из них, просверленным отверстием внутрь установить брусок. Зафиксировать его положение при помощи шурупов.
9. С помощью метизов соединить между собой подготовленные листы OSB / фанеры.
10. Соединить между собой подвижный брусок с брусом на торцевой стенке будущего стенда.
11. В листе OSB / фанеры, который будет выполнять роль другой торцевой стенки наметить положение продольного паза. Его центр должен совпадать с центром отверстия в торце подвижного бруса.
12. Электролобзиком или другим инструментом вырезать паз.
13. Соединить между собой основание станка и подготовленный лист OSB / фанеры с пазом.
14. После этого, в отверстие в торце подвижного бруса вкрутить шпильку. На выступающий конец накрутить гайку. Для удобства лучше использовать гайку-барашек.
15. Снизу подвижного бруска, симметрично центру установить и зафиксировать прямоугольную панель, вырезанную из листа OSB / фанеры.
16. На край установленной панели смонтировать металлический полухомут. Он необходим для фиксации дрели, которая будет использоваться в качестве привода циркулярки.
17. Из листа OSB / фанеры вырезать рабочую поверхность станка. На одну из внутренних сторон, для облегчения доступа к пильному диску необходимо установить дверные петли.
18. Установить пильный диск на приводной вал.
19. Включить дрель. Медленно опустить рабочую поверхность в горизонтальное положение. При этом вращающийся пильный диск прорежет в плите отверстие, необходимое для работы.

После завершающего этапа  можно приступать к работе. С помощью выступающей шпильки можно регулировать глубину распила заготовок.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

на краю через раму станка;посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

• отпускаем гайки на стойках;
• крутим винт, который нажимает на упор, поднимая или опуская стол;
• затягиваем гайки шпилек;
• выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки

Установка пилы в самодельный стол

Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.

Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

• пропил делают в цельном листе;
• столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Выбор инструментов и материалов

В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.

Для создания распиловочного станка вам нужны будут следующие материалы:

• Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.

• Бруски древесины, размер которых составляет 4*4 см.
• Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
• Болты разного назначения и маркировки, а также разной длины саморезы.
• Клеевой состав, который применяется для столярных работ.
• Средства для обработки изделий от ржавчины и влаги.
• Кабель.
• Наружная розетка.
• Выключатель.

Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м 2 . Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.

Для выполнения работ вам потребуется следующий набор инструментов:

• Толстый карандаш или маркер.
• Строительная рулетка, металлическая линейка, уголок.
• Электрический лобзик.
• Шуруповерт.
• Электрическая дрель.
• Шлифовальная машинка.
• Наждачная бумага.

Далее предлагаем рассмотреть, как именно сделать распиловочный станок.

Требования к бытовым циркулярным станкам

Циркулярная пила по дереву

Конструктивно самодельная циркулярная пила не должна отличаться от заводских моделей. Они состоят из опорного стола, в центре которого расположена прорезь для пильного диска. Помимо этого, в конструкции присутствуют измерительные компоненты, элементы для фиксации заготовки и для обеспечения безопасности работы.

Перед изготовлением необходимо ознакомиться с основными требованиями к его компонентам

Важно, чтобы они подходили друг другу не только конструктивно, но и по техническим параметрам. Для этого можно взять схему типичной конструкции заводского деревообрабатывающего станка. Комплектация деревообрабатывающего пильного оборудования:

Комплектация деревообрабатывающего пильного оборудования:

• стол. Должен обладать достаточной устойчивостью, поверхность столешницы — идеально ровная;
• силовая установка. Основные параметры электродвигателя для вращения диска — мощность и количество оборотов;
• дополнительные компоненты. К ним относятся упоры для фиксации деревянной заготовки, линейки для измерения.

Преимуществом самодельных моделей является возможность выбора ее габаритов, производительности и других технических параметров. В процессе составления схемы изготовления можно подобрать оптимальную высоту стола, размеры столешницы, характеристики электродвигателя. Этим не обладает ручной инструмент для деревообработки.

Сфера применения самодельной пилы

Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.

Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.

Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

• глубина строгания;
• наклон диска под углом;
• регулировка оборотов;
• редукторная передача со значительным увеличением оборотов пильного диска;
• продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Стационарный станок собственными руками

Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.

Стол для циркуляции

Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:

• повышенная виброустойчивость;
• недопустимо прогибание при нагрузке свыше 50-60 кг;
• наличие идеально ровной поверхности.

В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.

Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.

Пильный диск

Пильный диск

Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.

Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.

Боковой упор с возможностью регулировки

Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.

Вал

Самодельный вал

Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.

Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.

Передача

Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:

• клиноременная передача;
• механизм, состоящий из шестеренок.

Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.

Мотор

Электромотор для циркулярки

Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
