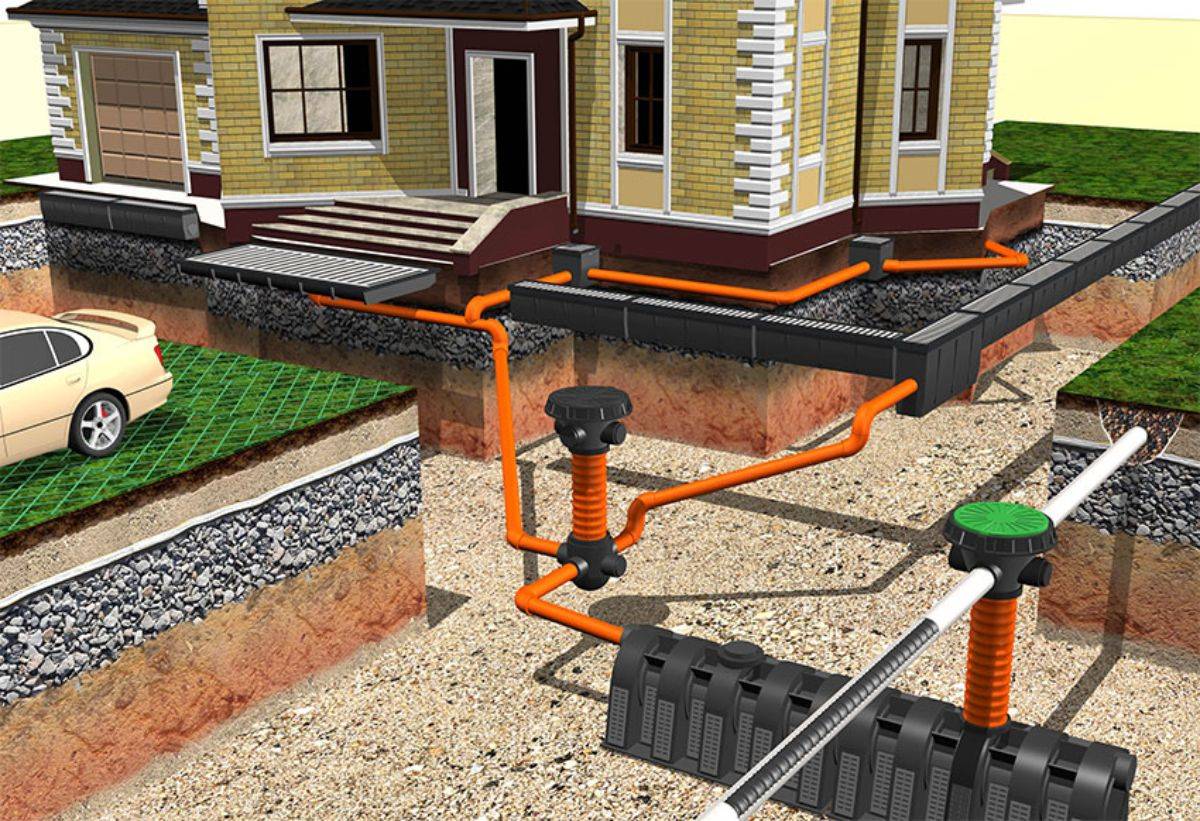

Как устроена водоотводная система?
Водоотводная система – это система сбора и отвода дождевых, талых и грунтовых вод в специально предназначенное место. Водоотводы делятся на такие типы:
- поверхностные – те, по которым собирается дождевая и талая вода, и позже транспортируется в ливневую канализацию;
- глубинные – предназначены для сбора и отвода грунтовых вод.

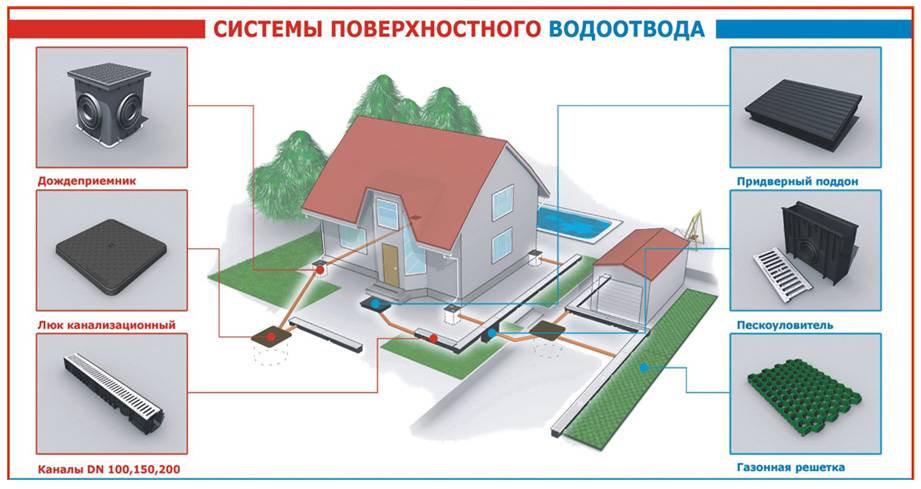

Водоотводные лотки – это часть поверхностной системы дренажа. Кроме них, используются дождеприемники и пескоуловители. Как правило, водосток отводит воду в ливневую канализацию, обычную канализацию или водоем, но некоторые предприимчивые дачники направляют собранную воду к грядкам. Это практичное решение, но оно будет оправдано, если в мощные ливни – это большая редкость в регионе, иначе сильным потоком воды можно вымыть грунт и нанести вред растениям.
Лотки производятся из разных материалов. Обычно используют пластик, бетон и металл. Желательно, чтобы сверху лоток был прикрыт решеткой, которая защищает систему от крупного мусора, а, следовательно, от засора. Лоток может иметь П- или U-образную форму
При выборе водоотводного лотка, прежде всего, внимание обращают на материал его изготовления, потому именно с этой характеристики и начнем
Планирование трассы системы
Перед монтажом системы поверхностного водоотвода необходимо провести тщательное планирование трассы. Это поможет определить оптимальное расположение элементов системы и предотвратить возникновение проблем в процессе эксплуатации.
Шаг 1. Определение точек сброса воды
Первым шагом при планировании трассы системы поверхностного водоотвода необходимо определить точки сброса воды. Это могут быть дренажные колодцы, ливневые стоки или другие сооружения, способные принимать и отводить воду.
Шаг 2. Определение уклонов
Далее необходимо определить уклоны трассы системы. Уклон должен быть таким, чтобы вода могла свободно стекать по системе и не задерживаться. Рекомендуется создать уклон в пределах 1-2% от точки сброса до точки окончания системы.
Шаг 3. Определение длины
При планировании трассы системы необходимо определить ее длину. Для этого измерьте расстояние от точки сброса до точки окончания системы. Учитывайте препятствия на пути, такие как дороги, здания и другие сооружения.
Шаг 4. Размещение элементов системы
Следующим шагом является размещение элементов системы поверхностного водоотвода. Рекомендуется использовать дренажные колодцы в начале и конце системы для сбора и слива воды. Распределите остальные элементы системы по трассе, обеспечивая надежный сбор и отвод воды.
Шаг 5. Расчет количества материала
Исходя из длины и уклона трассы, проведенных на предыдущих этапах, рассчитайте необходимое количество материала — дренажных труб, фитингов, дренажных колодцев и других элементов системы. Учитывайте также возможность расширения системы в будущем.
Планирование трассы системы поверхностного водоотвода — важный этап, который поможет обеспечить эффективную работу системы и предотвратить возможные проблемы. Заранее продумайте расположение элементов системы, уклон трассы и расчет необходимого количества материала для успешного монтажа.
Общая схема подачи воды
Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:
- На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.
- Траншейным способом от нее в дом прокладывается водовод под землей.
- В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.
- От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.
- При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.
- Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.
- Для горячего водоснабжения отдельно устанавливается бойлер.
Общая схема
Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.
Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.
По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.
Технические условия для обустройства дренажной системы
Инженерные коммуникации для водоотвода проектируют с учетом требований СНиП 2.06.15-85, 2.06.03-85. В нормативной документации регламентируется размещение дрен, влагоприемников, соединительных деталей, колодцев.
Расположение элементов по строительным стандартам:
коллекторы для сбора воды – в самых нижних местах;
колодцы-дренажи – через 20 м и на изгибах каналов;
уклон труб по минимуму – 20 мм на 1 метр в глинистых, 30 мм в песчаных почвах;
во избежание неэффективности, рассчитывают глубину залегания дренирующей трубы;
определяют уклон дрен нужной конфигурации;
вычисляют количество и места установки колодцев;
жидкость удаляется в сточную траншею, на орошение насосом, ассенизаторской машиной, в водоем или канализацию.
Детали поверхностного водоотвода монтируются на глубине до 1 м. Их укладывают вдоль дорожек, стоков, площадок. Стоит отметить, что ливневку и подземный дренаж комбинировать нельзя. При затяжных ливнях или активном таянии снега конструкция может деформироваться под многократным увеличением объема жидкости. После переполнения общего канала вода стремится обратно в дренаж, что провоцирует чрезмерное увлажнение с последующим подмывом глубоких почвенных слоев. Последствия – повышение усилия зимнего вспучивания, разрушение отмостки и фундамента.
При обустройстве подземного дренирования пристенного типа проводят расчеты:
Глубины укладки. Обледеневшая вода не должна разрывать стенки, поэтому желоба монтируют ниже уровня промерзания грунта. Координаты берут из СП 131.13330.2012, добавляя к показателю подушку из щебня высотой 400 мм.
Закладку фундаментной подошвы. Для мелкозаглубленных лент глубину рассчитывают, исходя из пункта №1. При других вариантах уровень должен быть на 300-500 мм ниже конструкции.
-
После выполнения расчетов характеристик дренажной конструкции и создания чертежа, определяются с расходом фитингов, труб, щебня и прочих расходных материалов.
Установка поверхностного водоотвода
Установка поверхностного водоотвода производится в несколько этапов:
- Выбор места для установки водоотвода. Определите наиболее низкое место на вашем участке, где скапливается вода. Учтите, что водоотвод должен быть установлен на некотором расстоянии от фундамента здания.
- Выкопайте траншею для установки водоотвода. Траншея должна быть глубиной около 20-30 см и шириной около 30-40 см. Равномерно укладывайте выкопанную землю вдоль траншеи, чтобы после установки водоотвода замощение или укладка газона были более простыми.
- Установите водоотвод в траншею. Раскройте упаковку с водоотводом и поместите его в траншею. Убедитесь, что водоотвод закреплен надежно и не двигается.
- Соедините концы водоотвода с системой канализации. Поместите трубу в отверстие на конце водоотвода и установите ее так, чтобы она была приподнята на 2-3 см над поверхностью земли. Затем установите решетку на водоотвод, чтобы предотвратить попадание мусора и листьев в систему канализации.
- Закопайте траншею. Верните землю обратно в траншею, но оставьте слой земли на поверхности траншеи толщиной около 2-3 см ниже остальной поверхности для облегчения стока воды.
- Замостите или уложите газон вокруг водоотвода. Верните замощение или укладку газона на поверхность траншеи. Убедитесь, что замощение или газон равномерно распределены и приподняты над уровнем водоотвода.
После завершения установки поверхностного водоотвода, убедитесь, что он функционирует правильно. Проверьте, что вода стекает со скатов водоотвода без задержек и не скапливается вокруг него.
Планировка и маркировка территории для установки системы
Перед началом установки системы поверхностного водоотвода необходимо правильно спланировать и обозначить территорию, на которой будут размещаться водоотводные элементы. Это позволит определить оптимальное расположение системы и выбрать необходимые материалы и инструменты.
Вот несколько основных шагов, которые помогут вам спланировать и отметить территорию для установки системы поверхностного водоотвода:
Оцените предполагаемый поток воды: Прежде чем начать планировать и маркировать территорию, определите, откуда будет поступать вода и какой ее объем. Это поможет вам выбрать подходящие элементы системы и разместить их наиболее эффективно
Учтите суровые погодные условия и наличие высокого уровня воды в водоносном слое.
Учтите особенности территории: Посмотрите на вашу территорию и обратите внимание на ее особенности. Проверьте, есть ли нежелательные склоны, крутые уклоны, неровности или другие препятствия, которые могут усложнить размещение системы поверхностного водоотвода
Примите все эти особенности во внимание и определите план размещения.
Разделите территорию на зоны: Чтобы облегчить процесс маркировки и установки, разделите территорию на зоны и присвойте каждой зоне определенную функцию. Например, одна зона может использоваться для сбора воды с крыши здания, другая — для сбора воды с асфальтовых дорожек и тротуаров.
Проведите маркировку: Используя краску для маркировки или другие инструменты, проведите маркировку границ зон и мест размещения элементов системы. Это поможет вам визуализировать план и сделать необходимые коррективы до начала установки.
Определите необходимые материалы и инструменты: После проведения маркировки определите необходимый набор материалов и инструментов для установки системы поверхностного водоотвода. Учтите размеры и количество элементов, а также дополнительные материалы, такие как грунтовка, строительный клей и гидроизоляция.
Следуя этим рекомендациям по планировке и маркировке территории для установки системы поверхностного водоотвода, вы сможете эффективно и профессионально выполнять данную задачу, снизив риск возникновения проблем и увеличив эффективность работы.
Мелкосидящие каналы
Почвы каменистого типа затрудняют монтажные работы желобов стандартного размера. Из-за этого некоторые производители предлагают продукцию с небольшой глубиной закладывания, в которых высота канала равна 9.5 см.
- Как правило, лотки делают из пластика и те имеют высокие физико-технические показатели. В комплектацию входят дренажные сетки, сделанные из оцинкованной стали, которые стойкие к истираниям полимерного покрытия.
- Такие каналы часто используют в зонах, где немного сточных вод. При их помощи есть возможность организовать эффективный дренаж поверхностного типа с выполнением минимального количества земляных работ.
Качественно организованный и своевременно установленный отвод воды поможет уберечь себя от сезонного подтапливания фундамента и зеленых насаждений, а также придадут ландшафту вид ухоженности. Расходы на обустройство быстро окупаются, так как система способа продлить эксплуатационный срок дома, снижает расходы на ремонтные работы и дополнительное обслуживание. Затратная и трудоемкая борьба с плесенью в подвале из-за высокого уровня влажности тоже обойдет вас стороной.
( 1 оценка, среднее 1 из 5 )
Олег Сомов/ автор статьи
Методы монтажа системы поверхностного водоотвода
Монтаж системы поверхностного водоотвода – это важный этап при строительстве и обустройстве территории. Корректно установленная система обеспечивает эффективное сбор и отведение дождевой воды, предотвращает застой воды и повреждения строений.
Существуют разные методы монтажа системы поверхностного водоотвода, которые выбираются в зависимости от условий территории, типа строений и функциональных требований. Рассмотрим некоторые из них:
1. Траншейный метод монтажа
Этот метод подразумевает раскопку траншей, в которые укладывается система поверхностного водоотвода. Траншеи прокладываются с учетом уклона и должны иметь достаточную глубину и ширину для установки труб, колодцев и других элементов системы.
Преимущества этого метода включают относительную простоту монтажа и возможность изменить или расширить систему в будущем при необходимости. Однако, траншейный метод может быть затратным в случае, если требуется прокопать длинные траншеи или если на участке присутствуют преграды, такие как деревья или корни.
2. Бестраншейный метод монтажа
Данный метод позволяет избежать раскопки траншей и проведение работ без нарушения поверхности земли. Для монтажа используются специальные машины и инструменты, которые прокладывают трубы, не разрушая верхний слой грунта.
Преимущества бестраншейного метода включают сохранение ландшафта, экономию времени и ресурсов на прокопку траншей, а также отсутствие необходимости восстанавливать поверхность после монтажа системы. Однако, данный метод может быть дороже и сложнее в реализации, требовать специализированной техники и обладать некоторыми ограничениями в выборе материалов.
3. Комбинированный метод монтажа
Этот метод сочетает в себе преимущества траншейного и бестраншейного методов. Траншеи прокладываются только на участках, где требуется особый укладочный или монтажный процесс. В остальных случаях используется бестраншейный метод.
Преимущества комбинированного метода включают гибкость в выборе способа монтажа и возможность адаптироваться к различным условиям и требованиям. Комбинированный метод может быть экономически выгодным в случае, если на участке присутствуют преграды, но в целом поверхность земли позволяет использовать бестраншейный метод.
При выборе метода монтажа системы поверхностного водоотвода необходимо учитывать особенности территории, требования к эффективности и долговечности системы, а также наличие доступных ресурсов и специализированной техники
Важно планировать и реализовывать работы с учетом нормативов и рекомендаций, чтобы обеспечить надежное и эффективное функционирование системы поверхностного водоотвода
Подготовка грунта и основания
Для успешного монтажа системы поверхностного водоотвода необходимо правильно подготовить грунт и основание. Это позволит обеспечить устойчивость системы и предотвратить возможные проблемы в будущем.
Шаг 1: Подготовка грунта
- Очистите участок от мусора, камней и других препятствий.
- Уровняйте поверхность грунта так, чтобы она была горизонтальной. Для этого можно использовать специальные инструменты, например, алюминиевый штангенциркуль или лазерный нивелир.
- Укатайте грунт при помощи виброплиты или ручного валика. Это позволит создать более плотную основу и предотвратить образование выбоин и впадин.
- При необходимости произведите дополнительную земляную работы. Например, уберите излишки грунта или добавьте его на низкие участки для выравнивания поверхности.
Шаг 2: Подготовка основания
- Подготовьте основание для монтажа системы поверхностного водоотвода. Основание должно быть устойчивым и ровным.
- Если вы устанавливаете систему на землю, убедитесь, что вы замятываете обратный ход к основанию. Это поможет установить и закрепить систему на месте.
- Если вы устанавливаете систему на бетон или асфальт, используйте специальные крепежные элементы, такие как болты или хомуты, чтобы закрепить систему на подложку.
Правильная подготовка грунта и основания — это важный шаг при монтаже системы поверхностного водоотвода. Не пренебрегайте этим этапом, чтобы обеспечить долговечность и надежность вашей системы.
Сортамент лотков
При производстве этих изделий, широко используемых для отвода сточных вод, используется либо литейная технология (если они делаются из чугуна или бетона), либо термопластичная экструзия (если их изготавливают из пластика). В результате производители предлагают на рынке лотки, значительно отличающиеся между собой как по прочности, так и по другим эксплуатационным характеристикам. Поэтому при классификации лотков чаще всего их разделение основывают на типе конструкционного материала, из которого они изготовлены.
Полимерные лотки
При их производстве используются конструкционные полимеры, в качестве которых обычно выступает полипропилен, имеющий минеральное наполнение. Применение подобных композитных материалов придает получаемому продукту высокие эксплуатационные качества: их трудно поцарапать, а, кроме того, они инертны по отношению ко многим химическим реагентам и обладают большой прочностью (некоторые сорта способны выдерживать нагрузку достигающую 60 т/м2). Рабочая температура полимерных лотков колеблется в диапазоне -50…+120 °C. С их помощью можно организовывать водоотвод, как возле жилых домостроений, так и вблизи железнодорожных полотен.
Типовые модули полимерных желобов обычно имеют:
А) вес — 9…14 кг;
Б) ширину — 14…50 см;
В) длину — 100 см;
Г) высоту — 6…79 см;
Д) условный проход — 10 см.
Лотки бетонные
Их производят, используя бетон, в который для его армирования добавляют либо стальную проволоку, либо полимерные нити, либо стекловолокно, применяя при этом метод вибрационного литья. При такой технологии форму с еще не затвердевшей массой устанавливают на специальном вибрационном стенде. Водоотводные бетонные лотки применяют в комплекте с чугунными щелевыми решетками.
Бетонные лотки обладают повышенной по сравнению с обычными железобетонными изделиями прочностью. Поэтому их используют не только для выполнения поверхностной дренажной системы жилых объектов, но и при организации водоотвода на автострадах или на объектах промышленного назначения.
Типовые бетонные лотки имеют:
А) длину желоба в пределах 50…400 см;
Б) габариты по сечению от 14×15 см до 43×88 см;
В) пропускное отверстие с величиной условного прохода, равной DN 100.
Характеристики этих бетонных изделий должны соответствовать отраслевым стандартам и ТУ производителя.
Лотки чугунные
Они (и их решетки) могут изготавливаться либо из чугуна марки ISO 185, имеющего графитовые зерна пластинчатого типа, либо из чугуна марки EN1563, у которого графитовые зерна в виде сфероидов. Так как такой материал, как чугун, подвержен коррозии, то готовые лотки (а в некоторых случаях и их решетки) дополнительно могут защищаться от ржавления с помощью горячего цинкования. Но в большинстве случаев эти изделия поставляются потребителям без защитного цинкового покрытия.
Так как чугунные лотки хорошо выдерживают как поперечные, так и продольные нагрузки, то их используют для организации водоотвода в основном в ответственных случаях, например, в аэропортах или в местах стоянок большегрузного автомобильного транспорта и т. п., в которых это экономически оправдано.
Лотки и решетки из чугуна обладают:
А) максимальной длиной равной 50 см;
Б) наибольшей шириной — 20 см;
В) толщиной решетки — не менее 5 см;
Г) размерами пропускного отверстия с условным проходом DN100 или более.
Особенности монтажа водоотвода
Технология установки дренажа вокруг участка: как правильно делать систему
Простейшая технология, описывающая, как правильно сделать дренаж участка дачного типа, подразумевает отказ от использования желобов.

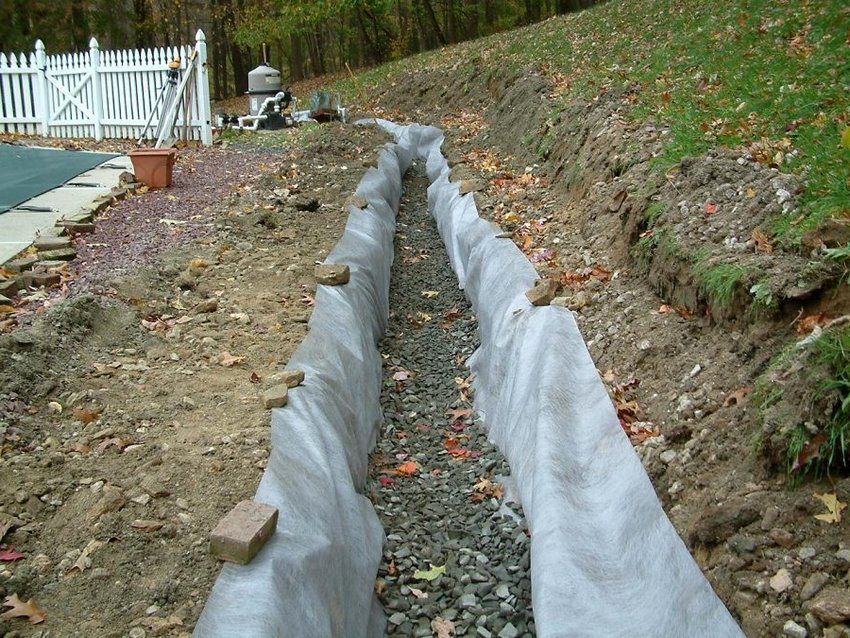

Простое устройство дренажа участка дачного типа
Технология создания поверхностного дренажа участка своими руками:
- По периметру территории, которая нуждается в осушении, следует вырыть траншеи. Они должны располагаться с учетом наклона поверхности. Если участок горизонтальный, этот уклон нужно сформировать самостоятельно. Оптимальные параметры расчета ливневой канализации: ширина траншей должна составлять 40 см, глубина – 50 см. Минимальный угол наклона поверхности (в сторону вывода влаги с участка) равен 30°.
- Систему траншей нужно соединить, после чего вывести в канаву или же в накопительный колодец. В этой зоне можно организовать искусственный водоем небольшого размера, например, декоративный пруд, поселить там растения, которые любят влагу.
- Выполняется проверка системы на функциональность. Для этого в траншеи наливается вода и сверяется направление, в котором она течет.
- Формируется насыпь на дне траншей. Для начала нужно организовать слой крупного щебня, после чего идет прослойка мелкого.

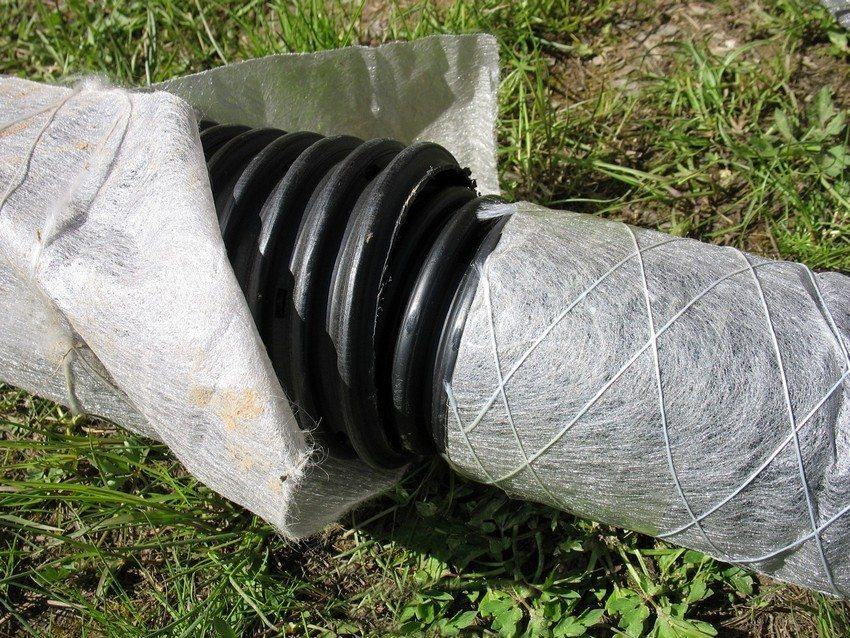

Для дренажной системы часто используются трубы с фильтром из геотекстиля
Защита фундамента дома: последовательность работ устройства ливневой канализации
Технология обустройства дренажной системы для защиты фундамента предполагает использование линейной конструкции:

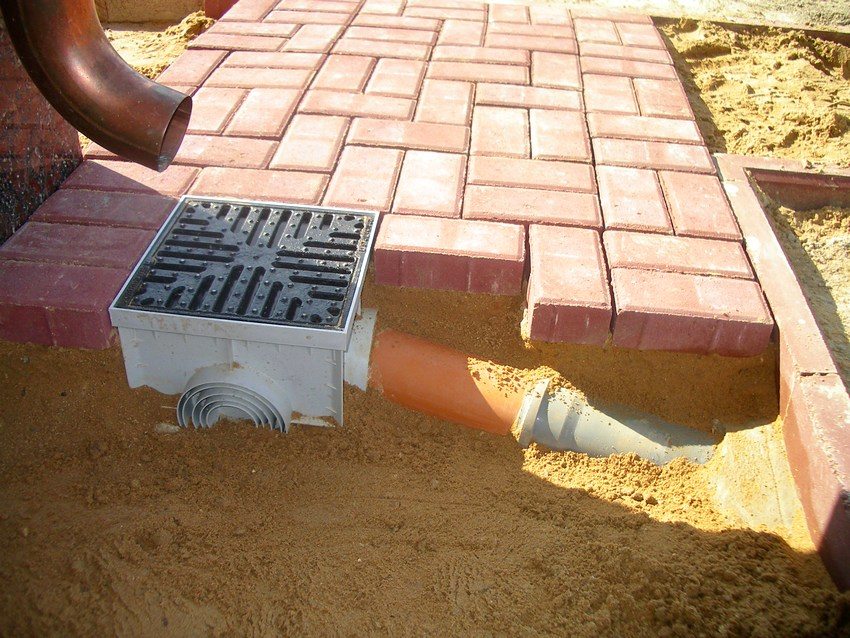

- В зонах, где осуществляется слив жидкости из водосточных труб, ведущих с крыш, выполняется монтаж дождеприемников. Для этих элементов нужно заранее выкопать ямы, которые на 10 см превышают показатели глубины и ширины воронки водоприемника. Решетку следует расположить на 3 мм ниже уровня почвы.
- Воронка устанавливается на бетонную основу таким образом, чтобы осталось достаточно места для снятия решетки и чистки водоприемника в случае необходимости. Слишком высоко размещать данный элемент также не рекомендуется, иначе жидкость будет разбрызгиваться по сторонам и толку от дренажа не будет.
- Водоприемники соединяются с желобами для транспортировки воды. Для этого нужно сделать отступ от фундаментной части дома на 1 м и выкопать траншею. Ее глубина подбирается с тем, чтобы можно было установить желоб, и сверху еще осталось 10 см запаса высоты. Такой же запас места должен быть и по ширине. Не забывайте об уклоне дренажной трубы в сторону колодца.

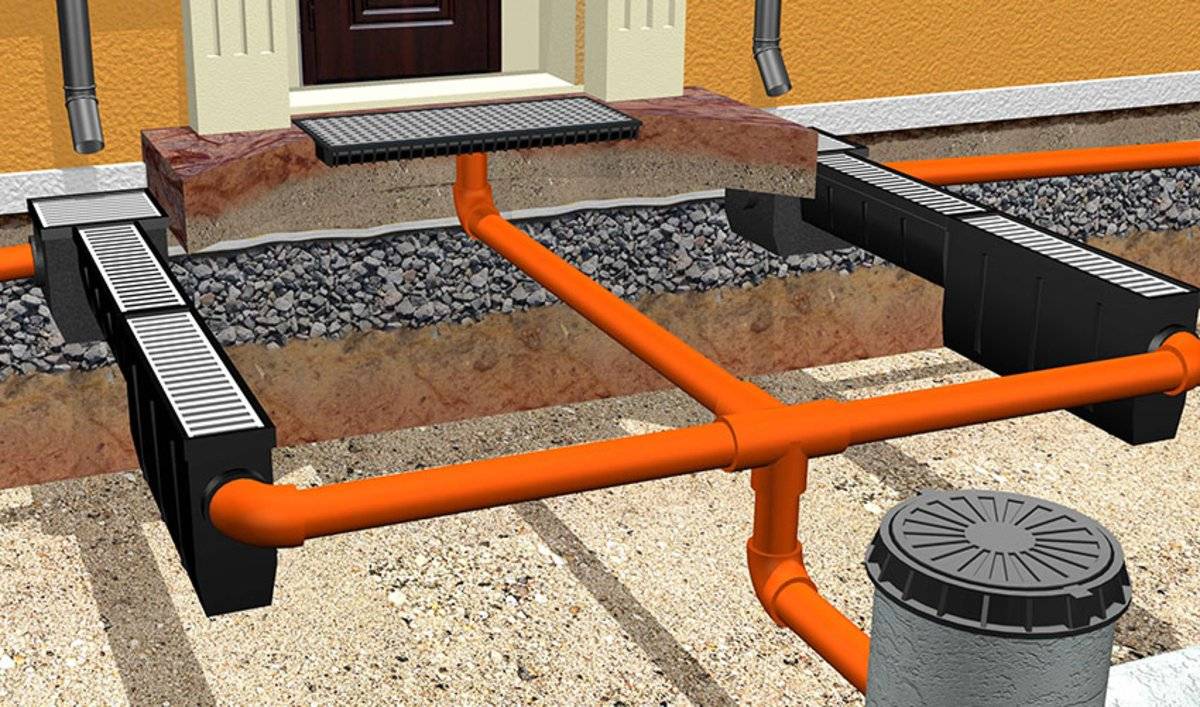

Пример устройства ливневой канализации
Далее выполняется установка решеток, а на последнем желобе системы должна быть торцевая заглушка. Поместите по угловым частям ливневой канализации пескоуловители и колодцы, после чего можно приступить к соединению всех элементов системы воедино. На стыках допускается использование битумной мастики, которая исключит протечки.
Система полностью готова, осталось лишь ее засыпать грунтом, но так, чтобы сохранился между поверхностью и решеткой разрыв в 3 мм.

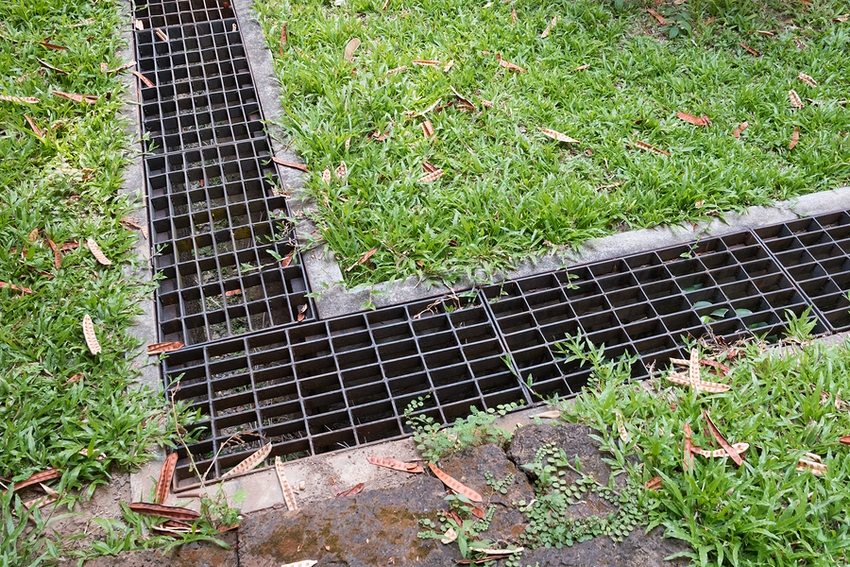

Ливневая канализация открытого типа с желобами из бетона
Дополнительные советы по обустройству дренажа садового участка
Желоба, изготовленные из пластика, имеют облегченный вес и невысокую стоимость. Однако они подвержены деформационным изменениям под воздействием давления, оказываемого бетоном и грунтом. Чтобы исключить порчу материала, решетки для дренажа рекомендуется фиксировать «на берегу».
Система отвода воды с участка открытым дренажем нередко промерзает в зимнее время. Чтобы весной ливневая канализация могла без промедления выполнять свою работу, трубу нужно прикрепить к пескоулавливателю. Благодаря этому система не будет сильно замерзать.
Используя технологию, описанную ранее, вы можете выполнять дренаж по периметру пешеходных дорожек. Мощеные площадки и тропинки на участке также нуждаются в отводе лишней влаги, поскольку вода разрушающе действует на плитку и другие элементы (бордюры, клумбы).
Бетонные лотки для строительства теплотрасс
Основное назначение лотков — надежная защита трубопровода от коррозии, снижение теплопотерь и защита труб от грызунов. Я использую два типа лотков для канализации и отопления:
- ГОСТ Клп — лотки имеют съемные крышки;
- ГОСТ Клс — соединение швеллерным креплением.
Преимущество бетонных лотков перед кирпичными аналогами:
- экономия времени и сил при установке, благодаря простоте и целостности конструкции;
- значительное снижение затрат за счет уменьшения расходных материалов;
- значительное превосходство в несущей нагрузке;
- способность противостоять температурным перепадам и колебаниям почвы.
Монтаж поверхностного водоотвода
- Перед началом строительства рассчитайте всю систему водоотвода. Сделайте схему укладки водоотводной линии с таким расчетом, чтобы вся вода, стекающая с крыш и асфальтированных дорожек, попадала в водоотводную линию.
- Подготовьте место, куда будет уходить сточная вода. Это может быть овраг или септик для очистки сточных вод.
- Определитесь с материалом, из которого будете строить водоотвод. Это могут быть желобки с накрывающимися сверху решетками или водоотводные трубы.
- После тщательной подготовки, выкапываете траншею по всему периметру, где будет проходить водоотводная линия.
- Дно траншеи засыпаете песчаной подушкой толщиной 10 см и разравниваете.
- В подготовленную траншею укладываете желобки, так чтобы после засыпки съемная решетка оказалась на поверхности. Желобки укладываются под наклоном в сторону слива. Угол наклона высчитывается, как и для укладки канализационных труб – 2 см на 1 погонный метр.
- Если вы решили выполнить водоотвод из труб, то их укладываете немного глубже, чем желобки. Можно применить трубы с дренажными отверстиями, чтобы одновременно собирать грунтовые воды.
- Чтобы избежать засорения системы, установите специальные фильтры для задержки мусора. В местах установки фильтров предусмотрите колодец для чистки. Также установите смотровые колодцы на всех поворотах водоотвода.
- При монтаже желобков или труб, выполняйте плотное их соединение. Иначе вода на неплотном соединении промоет себе другой путь.
- Выполнив весь монтаж, засыпьте зазоры между стенками желобков и канавой. Верх желобков накройте решетками. Если водоотвод выполнен из труб, заройте все трубы, оставив на поверхности только воронки для сбора воды.
Правила и этапы монтажа водосточной системы
Перед тем как установить водосток, необходимо все подготовить. Покупается водосточная система. Что в неё входит, было описано выше. Сейчас нужно определиться с количеством каждого элемента.
Количество желобов определяется длиною скатов. Они имеют стандартную длину – 3 м. К примеру, если длина одного ската по карнизу составляет 10 м, то придётся покупать 4 лотка. Последний надо подрезать под требуемый размер.
Количество вертикальных труб зависит от высоты здания, от расстояния слива до грунта и длины скатов. Здесь такие позиции: расстояние от грунта до конца слива – 25 см, расстояние между стояками 12 м. Стандартная длина одной водосточной трубы – 3 м. К примеру, высота стены до свеса кровли – 4 м. Отнимаем от этого размера длину сливного патрубка и 25 см до земли. Получается длина трубного стояка 3,5 м.
Наглядный пример по количеству размещенных сливных стояков
Касаемо количества стояков. Максимальное расстояние между ними – 12 м.
- Длина ската составляет 10 м, можно с одного края установить один стояк и желоба направить в его сторону.
- Длина ската более 12 м, но не больше 24 м, по краям кровли устанавливаются два стояка, значит, общая их длина 7 м.
- Длина свеса более 24 м, монтируются три водосточных стояка.
Касаемо остальных элементов водосточной системы.
- Количество кронштейнов определяется длиною ската крыши и расстоянием между ними в пределах 50–100 см. Если длина карниза – 10 м, то при расстоянии между крюками 50 см потребуется 20 штук последних плюс ещё один. Потому что дополнительный элемент монтируется на последнем крае.
- Количество воронок и сливов определяется количеством стояков.
- Количество хомутов, используемых для крепления водосточных труб, зависит от расстояния между ними. Обычно это 1,8-2 м. Если водосточная система устанавливается на многоэтажное строение высотою более 10 м, то расстояние сокращается до 1,5 м. Нижний хомут крепится к стене на уровне стыка слива с нижней водосточной трубой. Это стартовая точка в процессе монтажа.
- На каждый скат ставиться по две заглушки на лоточную конструкцию.
- На каждый стояк устанавливается по два отвода.
- Тройники используются редко, только в случае, если слив воды с желобов двух смежных скатов производится в один стояк.
Размеры элементов водосточной системы
Размерные параметры лотков и труб – важный критерий, который определяет эффективную работу всей конструкции. Потому что кровля и водосток объединены одним фактором – сливающаяся по крыше вода. Чем больше её объем, тем большего сечения должны выбираться элементы. Неправильный подбор приводит к переливу воды через края, а это заливаемые стены и фундамент.
Существуют определённые нормы, в которых используется соотношение площади ската крыши и диаметров труб, лотков. В таблице они показаны.
| Площадь ската, м² | Диаметр жёлоба, мм | Диаметр трубы, мм |
|---|---|---|
| до 30 | 90–100 | 75 |
| 30–50 | 100–120 | 87 |
| 50–125 | 120–150 | 100 |
| больше 125 | 150–200 | 110 |
Здесь необходимо понимать, что подборка размеров элементов системы зависит только от той площади, с которой в них сливается вода. Например, длина ската равна 24 м, значит, по его краям устанавливаются 2 стояка. Общую площадь ската придётся разделить на «2». Именно этот параметр необходимо учитывать при подборе размеров лотка и трубы.
Подготовка инструментов
Перед тем как установить водостоки, необходимо приготовить инструменты. В зависимости от выбора: пластиковый или металлический, зависит комплектация инструментального арсенала.
Итак, потребуется:
- ножовка по металлу;
- ножницы по металлу;
- перфоратор для сверления стен под крепление стояков;
- шуруповёрт
- длинный шнур, рулетка, карандаш;
- уровень, отвес;
- плоскогубцы;
- киянка, молоток;
- стремянка.
Резать металлические водостоки болгаркой запрещено, поэтому в список требуемых инструментов она не вошла. При большой скорости вращения отрезного диска резка металла сопровождается выделением большой температуры. Это приводит к нарушению защитного цинкового слоя. Значит, место реза – участок, который быстро начнёт корродировать. Касаемо пластика, в месте реза болгаркой материал расплавляется, теряя свойства, параметры.
Общие требования
Дренажные поддоны, включенные в этот стандарт, используются:
- Как сток грунтовых вод с автомагистралей и перекрестков;
- Как элементы водостоков;
- При подключении водоотводов к водостокам и сеткам, регулирующим потоки поверхностных вод.
Эти лотки изготовлены из бетона и имеют ширину выравнивания не менее 1000 мм. Другие виды водоотводных лотков лучше подходят для одноквартирного дачного строительства, поэтому могут быть изготовлены из пластика или листа нержавеющей стали. В отдельных случаях допускается изготовление обычной конструкционной стали с защитным покрытием толщиной 120 мкм, полученным методом горячего цинкования.
Подносы по ГОСТ 32955-2014 также используются при благоустройстве садово-парковых территорий и мест общественного отдыха.
Бетонные и железобетонные лотки
Необходимость создания охранных зон
Охранная зона ливневки
Некоторые люди даже не догадываются о том, что существует необходимость обустройства охранной территории для канализационной системы, о чем упоминается в соответствующих СНиПах. В нормативных документах также содержится информация о размерах данной территории. В большинстве случаев необходимо отступить от трубы на 5 метров в каждую сторону, таким образом можно определить данную территорию.
На этой территории категорически не рекомендуется:
- возводить постройки любого типа;
- организовывать свалки;
- обустраивать парковки;
- также нельзя высаживать деревья или любые другие растения с мощной корневой системой ближе, чем на три метра от магистралей;
- запрещено ограничивать доступ к ревизионным колодцам.
В заключение можно сказать, что главное – это четкое следование всем правилам и нормам, не лишним будет изучить указанные в статье нормативные документы.
