Монтаж ливневой канализации вокруг в частного дома своими руками: Пошагово – Обзор

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации
закрытого типа производится только на стадии строительства. Большие объемы земляных работ в
условиях благоустроенного участка выполняются крайне редко. Если площадь
обслуживаемой зоны невелика, проще провести сеть наружных каналов до
коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном
доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки
размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение
труб;

разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния

Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Из чего состоит ливневка

Составление проекта

Правильно составленный проект ливневой канализации — успех её эффективности на долгие годы. Следует правильно рассчитать размеры элементов системы. При проведении расчётов во внимания принимают такие показатели:

• количество атмосферных осадков, которые выпадают за год в данной местности (можно узнать у соседей или у представителей ближайшей строительной компании, в сборнике СНиП);
• тип и пропускная способность грунтов;
• рельеф участка;
• уровень залегания грунтовых вод;
• место, куда будут поступать сточные воды.

Ливневая канализация своими руками обустраивается по предварительным расчётам, нанесённым на бумагу. Также составляется подробный масштабированный план системы с включением всех функциональных элементов.

https://youtube.com/watch?v=2lnlbpiI6JE

При установке системы отвода атмосферных осадков и талой воды учитываются финансовые возможности владельца, размер участка, климатические условия региона. Сточные воды следует правильно утилизировать. Для этого обустраивают коллекторы, септики. Стоки можно спускать в централизованную канализацию, канаву, водоёмы.

Характеристики монтажа ливневой канализации: глубина, наклон

Глубина дождевого канала зависит от технических требований своего региона. Можно о стандартах узнать в любой государственной или частной строительной компании или у лиц, соорудивших ливневку по соседству. В средней полосе РФ осадки отводят на глубине 0,3 м при диаметре труб и лотков не больше 50 см. При крупных диаметрах трубных изделий, их разрешается углублять на 0, 7 м.

Монтажные работы должны проходить таким образом:

1. Готовят траншеи с подушкой из песка на дне, высотой в 20 см и уклоном в сторону собирающего колодца.
2. В траншеи укладывают трубы, которые соединяют фитингами и герметично закрепляют.
3. Дождеприемники устанавливают на малой глубине, поэтому для их соединения с другими составляющими системы применяют колена.
4. Убеждаются в правильности предыдущих действий и функционировании системы. Для этого ведро воды заливают в дождеприемник, и следят за тем, чтобы она не давала протеканий. Если вода уходит без проблем, то трубы можно засыпать гравием, а затем грунтом (или просто использованной землей).
5. Ливневый колодец разрешается сделать пластиковым, установив над ним люк (из металла, пластика, резины). Кольца вкапывают так, чтобы верхний край крышки был на 20 см ниже земли. Под люк из кирпича или бетона нужно будет сделать горловину, а сверху разрешается разбить газон.

Нормы уклона ливневки (согласно ГОСТ) представлены параметром уклона труб с сечением 150 мм – 0,008 на п. м. При диаметре изделия – 200 мм, наклон должен быть 0,007 мм/м. Такие данные могут меняться и зависеть от типа грунта. Но максимальный угол уклона в точке стыка дождеприёмника и канала составляет 0,02 м/м, а это способствует лучшей скорости оттока осадков. Система построена благодаря минимальным наклонам так, что перед пескоуловителем скорость воды снижается, что позволяет взвешенным включениям своевременно оседать и не забивать канал.

ВАЖНО! При самостоятельном благоустройстве собственного дома в виде дождевой системы, желательно познакомиться с требованиями СНиП (№ документа – 2.04.03-85)

Ливневые решетки: виды и назначение

Ливневые решетки неотъемлемая часть дождевой канализации. Их функция – защищать лотки от попадания крупного мусора, засоряющего систему. Также они обеспечивают безопасность людей и автомобилей от попадания в водоотводящие желоба. Эстетичный вид решеток придает системе законченный декоративный облик, их устанавливают на дождеприемники, лотки и пескоулавливатели.

Материалы для решеток

Чугун – устойчив к агрессивной среде и коррозии. Конструкции из чугуна устанавливают на бетонные и металлические лотки. Прочные и долговечные элементы устанавливают на оживленных трассах, промышленных объектах, в аэропортах. Решетки могут отливаться нестандартного размера и иметь индивидуальный рисунок. Для таких конструкций используется серый чугун, их стоимость выше, чем у стандартных изделий.

Пластиковые решетки используются для участков с полимерными лотками. Благодаря ребрам жесткости конструкция обладает прочностью и долговечностью. Она проста в монтаже и имеет доступную стоимость.

Стальная конструкция для ливневки изготавливается из нержавейки. Она отличается привлекательным видом, легко монтируется с помощью защелок, устойчива к коррозии и долговечна. Высокая прочность элемента позволяет установку в пешеходных зонах, на тротуарах, на территории загородных участков.

Чугунная решетка для дождеприемника

Виды дождевых систем и их устройство

Как сделать дренаж вокруг дома своими руками

Виды лотков для дождевой канализации

Лотки – важный конструктивный элемент водоотводящей системы. По ним осадки двигаются к приемному коллектору. От их габаритов, высоты и материала зависит пропускная способность канализационной сети.

Изделия делятся на классы по массе допустимой нагрузки. Для частных домов, зон отдыха и пешеходных участков достаточно элементов, выдерживающих несколько сотен килограмм. Различают 6 классов нагрузки:

A – до 1500 кг – спортивные площадки, пешеходные зоны;

B – 12500 кг – загородные коттеджи, парковки;

C – 25000 кг – заправочные станции;

D – 40000 кг – предприятия с интенсивным движением автотранспорта;

E – 60000 кг – промышленные предприятия;

F – 90000 кг – аэродромы.

Допустимая нагрузка зависит от материала, из которого изготовлен лоток:

• бетон;
• пластик;
• композит;
• металл.

Бетонные и железобетонные лотки

Бетонные конструкции используются дольше всех остальных видов. Они имеют множество достоинств – прочность, долговечность, надежность. Единственный минус лотков – существенный вес, из-за которого возникает сложности при транспортировке и монтаже. Комплектуются такие элементы чугунными решетками, они рекомендуются для использования при высоких нагрузках. Еще один плюс бетонных конструкций – доступная цена. Размер лотка составляет: 1000×100-500×90-750 мм.

Бетонные лотки

Полимерные лотки

Пластиковые лотки изготавливаются из различных видов полимеров: полимер, пропилен. Изделия отличаются малым весом и относятся к классам нагрузки A и B. Элементы используются для монтажа ливневки в частном домостроении и парковых зонах, они накрываются такими же пластиковыми решетками. Пластиковые лотки уступают бетонным конструкциям по продолжительности эксплуатации, но обладают высокой пропускной способностью.

Металлические лотки

Для конструкций из металла подбирается прочный, не боящийся коррозии, материал. Чаще всего это чугун, он обладает значительным весом и продолжительным сроком эксплуатации. Металлические лотки требуют специальной техники для монтажа и имеют самую высокую стоимость. Их устанавливают на участках, где невозможно использование конструкций из других материалов.

Композитные лотки

Элементы из композитных материалов являются искусственной комбинацией нескольких составляющих: полимербетон и полимерпесчанник. Такие лотки обладают прочностью бетона, но имеют в два раза меньший вес. Их стенки отличаются гладкостью, исключающей засорение, а стоимость немного выше, чем на пластиковые конструкции. Элементы имеют стандарт длины – 1000 мм, их ширина колеблется от 70 до 300 мм.

Самостоятельно монтируем ливневую канализации на даче

Элементы водотоков – конструктор для канализации

Независимо от того, из чего изготовлены части ливневой дренажной системы, сборка обычно типовая. Используются специальные блоки, сгоны и соединительные элементы, подобные фитингам для труб водопровода. Все эти составляющие делятся на три группы, каждая из которых имеет определенное назначение:

• для сбора воды, талой и дождевой, с крыш, дорожек, газонов;
• для отведения воды в сторону от дома и дорожек;
• для накапливания и использования в ирригации дождевых и талых вод.

Сбор воды с кр​овли

Часть системы монтируется на крыше и стенах дома. Вдоль свесов крепятся желоба, в которые стекают осадки, выпадающие на скаты. Далее по направляющим водотокам собранная вода попадает в специальные воронки, сборные или выпускные, к которым присоединены вертикальные сточные трубы. При необходимости в данной конструкции используются тройники для подсоединения дополнительных рукавов, а также колена для изменения направления стока. В нижней части располагается сливное колено, направляющее струю в приёмник ливневой канализации.

Водосборные элементы дренажной системы

Чтобы выпадающие атмосферные осадки не растекались по поверхности земли, используются специальные собирающие и отводные конструкции. Точечные воронки дождеприемников устанавливаются под сточными трубами дома, возле крыльца размещают лотки, накрытые решеткой. В обоих случаях указанные элементы только принимают стекающую в них воду, поступающую затем в скрытые под землей трубы. Для сооружения поверхностной дренажной системы используются желоба, которые также способны принять излишки влаги с поверхности, к примеру, с дорожек. При этом данные элементы еще и направляют собранную воду либо за пределы участка, либо в систему очистки.

В зависимости от того, внешней будет ливневка или заглубленной, используются, соответственно, тот же желоб или труба как основной элемент. В первом случае почти вся сеть пролегает по поверхности участка, за исключением водосборников, а во втором – укладывается на дно вырытых траншей и закидывается грунтом. Также в большинстве случаев оба типа элементов используются в комплексе, когда нужно направить воду от проложенных вдоль дорожек и в придомовой территории желобов в заглубленные коллекторы. Трубы, как правило, сделаны из полипропилена и имеют гофрированную внешнюю поверхность с перфорацией – мельчайшими отверстиями для выхода влаги.

Очистители и накопители в ливневой канализации

Если талые и дождевые воды не направляются по желобам или трубам за пределы участка (нет за его пределами сточных канав или оврагов), нужно позаботиться о том, чтобы в системе использовались очистители и накопители. Дождеприёмники и желоба с лотками подсоединяются к специальными пескоуловителям – резервуарам, в которых выводные патрубки расположены значительно выше дна. В нижней части емкости оседают мелкие частицы приносимой водой взвеси грунта, а чистая вода через выходные отверстия направляется в систему. Обязательно устанавливается обратный клапан, чтобы при переполнении труб вода не выходила на поверхность и не затопила участок.

Для разветвления сети устанавливают специальные тройники, а там, где сходятся 4 водотока, их соединяют под смотровым колодцем. Последний может быть установлен и непосредственно над накопителем, который называется коллектором, либо вместо него, в зависимости от интенсивности осадков. Также в обязательном порядке перед накопителями применяются сифоны, которые не позволяют попасть наружу запаху от застоявшейся воды. Коллекторы в качестве замыкающих элементов ливневой канализации нужны только в тех случаях, когда осадки и талые воды очень обильные. Для тех же целей можно установить и обычный септик для дачи.

Поектирование «ливневки»

В первую очередь необходимо создать проект ливневой канализации и правильно рассчитать нагрузку.

Для этого потребуется найти информацию:

• о среднем количестве осадков в местности, где расположен участок (данные имеются в СНИПе);
• о периодичности дождей и толщине снежного покрова (если ливневка будет задействована для отвода талых вод);
• о физико-химических параметрах грунта.

Помимо этого, для обустройства точечной ливневки необходимо вычислить площадь кровли (проекцию в плоскости) и иметь в наличии план-схему расположения всех подземных коммуникаций на участке.

Объем ливневых стоков вычисляется по формуле Q=q20 х F х Ψ, где:

• Q – Объем воды, который будет отводиться системой;
• q20 – интенсивность дождевых осадков;
• F – Общая площадь поверхностей, с которых будет осуществляться отвод воды;
• Ψ – поправочный коэффициент, величина которого зависит от характеристик материала внешнего слоя площадки.

Величина коэффициента:

• 0.95 – для асфальтового покрытия;
• 0.85 – для бетонных покрытий;
• 0.4 – для щебеночных площадок.

Рассчитав значение Q, вы сможете подобрать подходящий диаметр труб, воспользовавшись таблицами СНИП.

На этапе проектирования определитесь, куда будет отводиться собранная дождевая вода. Чтобы упростить и удешевить систему, трубу ливневой канализации выводят в овраг или ливневую траншею за пределами участка. Если нет такой возможности, обустраивают коллектор – емкость, которая принимает в себя стоки и отдает их в почву.

Разрабатывая проект определите место для установки коллектора

Планируя схему размещения труб, подсоединенных к приемникам воды, обратите внимание, что в местах стыковок нескольких труб требуется предусмотреть ревизионные люки – закрепить вертикальные отрезки труб с крышками. На коллекторе также устанавливается ревизионный люк диаметром не менее 1 м

Доступ к узлам и главной емкости необходим, чтобы своевременно выполнять их очистку от мусора, иначе ливневая канализация забьется и не сможет нормально функционировать.

Обратите внимание! Монтировать ливневую канализацию рекомендуется на этапе обустройства участка, чтобы расположить дождеприемники с решетками нижних точках площадок – это подразумевает, что поверхность парковок, дорожек и площадок должны иметь небольшой уклон для стока воды. Заранее рассчитайте размеры и глубину приямков для пескоуловителей и коллектора, глубину траншей с учетом устройства песчаной подушки высотой не менее 10 см

Чтобы ливневые стоки эффективно сливались в коллектор, трубы монтируются с уклоном в 1-2 градуса. Прокладка системы выполняется ниже уровня промерзания грунта

Заранее рассчитайте размеры и глубину приямков для пескоуловителей и коллектора, глубину траншей с учетом устройства песчаной подушки высотой не менее 10 см. Чтобы ливневые стоки эффективно сливались в коллектор, трубы монтируются с уклоном в 1-2 градуса. Прокладка системы выполняется ниже уровня промерзания грунта.

Обслуживание канализационной системы

Монтаж канализации

Какой бы тип канализации для своего дома вы бы не выбрали, вам необходимо будет осуществлять плановое техническое обслуживание. Можно условно разделить все работы на обслуживание коммуникаций внутри дома и снаружи.

1

Внутренние работы. Сюда относится прочистка труб, устранение протечек.

Трубы можно чистить разными методами. Самые популярные это гидронапор, применение химических агентов, механическим путем.

• химические средства. Применение чистящих, моющих агентов может облегчить прочистку труб, они разъедают засоры, устраняют неприятный запах. Но большие отложения и сильные заторы химией прочистить не удастся
• гидравлический метод. Самый эффективный метод прочистки труб это применение струи воды под давлением. Таким образом, удаляются даже самые большие засоры. Гидронапор можно использовать как для маленьких, так для крупных коммуникаций
• механический способ. С помощью канализационного шнура прочищают небольшие по диаметру трубы. Для крупных засоров и широких труб данный способ может не подойти

2

Внешние работы. Это обслуживание элементов системы, находящихся на приусадебном участке. Для поддержания работоспособности отстойников необходимо периодически производить откачку ила.

Перечень самых частых проблем и пути их решения:

1. Переполненность сливных резервуаров – откачивание при помощи домашнего насоса или вызов специальной техники
2. Заиление – прочищение стенок, дна колодца своими силами или специальной откачкой
3. Неприятный запах – применение специальных смесей с бактериями, которые минимизируют запах
4. Физическое повреждение стенок резервуаров или подводящих труб – замена ли реконструкция поврежденных участков

Скорость заполнения колодцев для сточных вод, зависит не только от объема стоков, но и от времени года. Весной, когда идет активное таяние льдов, резервуары будут заполняться быстрее.

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

ВИДЕО: Дренажное поле септика. Секреты долговечности

Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

7.5 Общий балл

Заключение

Простата реализации

6

Материальные затраты

7

Удобство

9.5

Рейтинг пользователей: Be the first one!

Недорогая ливневая канализация своим руками

Недорогая ливневая канализация своим руками

Первое, что приходит на ум для того, чтобы обустроить на участке бюджетный вариант ливневой канализации – уложить специальные лотки.

Лотки могут быть сделаны из бетона или пластика, но цена на них «кусается». Это заставляет пользователей нашего портала искать более дешёвые варианты обустройства ливневой канализации и систем водоотвода с участка.

Мне нужно сделать недорогую ливнёвку, длиной около 48 м, по краю забора, для отвода талых вод, которые идут от соседа. Воду надо отвести в канаву. Задумался, как сделать отвод воды. Сначала пришло в голову купить и установить специальные лотки, но тогда от них останутся «лишние» решетки, да и особая эстетика для ливнёвки мне не требуется. Решил купить асбоцементные трубы и распилить их болгаркой вдоль, тем самым получив самодельный лоток.

Несмотря на бюджетность этой идеи, наличие необходимости самостоятельно пилить асбоцементные трубы пользователя не привлекла. Второй вариант – возможность купить водосточные желоба (пластиковые или металлические) и уложить их на подготовленное основание в слой бетона около 100 мм.

Пользователи портала отговорили Денис1235 от этой идеи в пользу первого варианта, который является более долговечным.

Зацепившись за идею недорогой ливнёвки, но не желая связываться с самостоятельным распилом труб, Денис1235 нашел завод, производящий асбестоцементные трубы, где их сразу распилят на куски длиной 2 м (чтобы при перевозке не треснул 4-х метровый) и привезут на участок уже готовые лотки. Осталось только разработать схему укладки лотков.

Получился следующий «пирог»:

• Грунтовое основание в виде ложа.
• Слой песка или ПГС толщиной около 5 см.
• Бетон около 7 см.
• Лоток из асбестоцементной трубы.

В итоге я сделал на даче бюджетную ливнёвку. На это ушло: 2 дня на копку траншеи, ещё два дня на бетонирование и монтаж трассы. На лотки я потратил 10 тыс. руб.

Практика показала, что трасса отлично «перезимовала», не треснула и перехватывает воду от соседа, оставляя участок сухим. Также интересен вариант дождевой (ливневой) канализации пользователя портала с ником yury_by.

Т.к. кризис не думает заканчиваться, то я задумался, как устроить ливневую канализацию для увода дождевой воды от дома. Хочется и проблему решить, и сэкономить, и сделать всё качественно.

Подумав, пользователь решил сделать ливнёвку для отвода воды на базе гибких двустенных гофрированных труб (они стоят дешевле в 2 раза, чем «рыжие» канализационные), которые используются для укладки силовых кабелей под землёй. Но, т.к. глубина залегания трассы водоотведения планируется всего в 200-300 мм при диаметре трубы в 110 мм, yury_by опасался, что гофротрубу при попадании воды между двух слоёв может разорвать зимой.

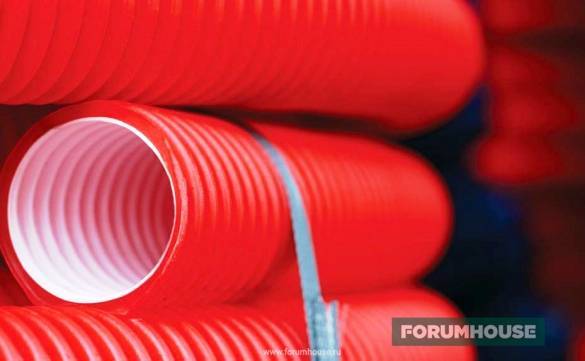

В итоге yury_by решил взять бюджетную «серую» трубу, которую используют при обустройстве внутренней канализации. Хотя у него были опасения, что трубы, не обладающие такой жесткостью, как «рыжие», сломает в грунте, практика показала, что с ними ничего не случилось.

Если наступить на «серую» трубу она превращается в овал, но в том месте, где я её закопал, нет значительных нагрузок. Только уложен газон и есть пешеходные нагрузки. Уложив трубу в траншею и присыпав её грунтом я и убедился, что они держат форму, а ливнёвка работает.

Пользователю так понравился вариант установки недорогой ливнёвки на базе «серых» канализационных труб, что он решил его повторить. Все нюансы процесса наглядно демонстрируют следующие фотографии.

Копаем яму под дренажный колодец для сбора воды.

Выравниваем основание по уровню.

Устанавливаем бетонное кольцо.

Следующий этап – засыпаем на дно колодца гравий фракции 5-20.

Отливаем из бетона самодельную крышку колодца.

Устройство и типы ливневой канализации

В состав системы отведения осадков входит большое количество компонентов, каждый из которых предназначен для выполнения определенных целей:

• дождеприемники для сбора воды – поддоны, воронки, линейные лотки;
• элементы, служащие для перемещения воды к ливневым колодцам или другим пунктам назначения – трубы, желоба, пластиковые или бетонные лотки для ливневой канализации;
• смотровые колодцы, служащие для наблюдения за всей системой;
• специальные фильтры, которые удерживают различный мусор, попадающий в систему с водой, и уберегают ее от загрязнения.

Схема монтажа пластиковых и бетонных лотков

Все эти элементы достаточно просто объединяются в единую систему, тип которой зависит от особенностей территории или личных предпочтений. Ливневая канализация может быть проложена на небольшой глубине в грунте, или же смонтирована по поверхности.

По способу сбора воды, ливневая канализация может быть точечной или линейной. В первом случае дождеприемник монтируется под землей с выходом под водостоком. Отверстие, через которое в систему поступает вода, обязательно должно быть защищено специальной решеткой, чтобы в него не попадал различный мусор. Линейная канализация монтируется на поверхности и представляет собой траншеи небольшой глубины, созданные для установки водоотводных лотков. Во втором случае решетки для водоотводных лотков прокладываются по всей протяженности системы и выполняют ту же защитную функцию, что и в точечной канализации.

Точечная система хороша в том случае, когда дождевую или талую воду необходимо отводить только с поверхности крыши. Если же вам нужен эффективный водоотвод с большой территории, то имеет смысл устройство линейной системы, так как она способна охватить большую территорию, а ее монтаж относительно простой.

Конструкция лотка ливневой канализации

Компоненты

Ливневка вокруг дома состоит из нескольких важных компонентов, а именно:

• Открытые желоба, их еще называют лотки или линейный дренаж – они находятся на поверхности. Располагаются эти элементы с учетом размещения водосборника, к которому устраивается уклон системы. Именно желоба и трубы отвечают за отведение воды с придомовой территории.
• Дождеприемники. Этот элемент собирает осадки с крыши дома и других построек. Удобнее монтировать их под водосточными трубами. Они встречаются различного объема, изготавливаются из пластика или полимербетона. В них есть непременный элемент – секция для сбора мусора, который попадает вместе с водой.
• Придверные поддоны собирают влагу с обуви, одежды, тех, кто входит в дом.
• Смотровые колодцы помогают контролировать процесс отведения ливневых вод. Их монтируют на стыках каналов, в местах пересечения, то есть в тех участках, где самый высокий риск засорения.
• Коллекторный колодец – он отвечает за накопление, хранение и фильтрацию собранных талых и ливневых вод. Его размеры должны быть достаточно большими. При подборе этого параметра следует учитывать площадь крыши, количество осадков.

Среди дополнительных элементов, которые можно использовать:

• Заглушки – они работают по принципу обратного клапана, т.е. не пускают воду в обратную сторону.
• Сифоны – они не дают распространяться неприятным запахам, если ливневые воды сливаются в канализацию.
• Пескоуловители – с их помощью происходит сбор твердых частичек, которые могут попадать в водосбор вместе с водой. Монтируются они только на поверхностные ливневки.

Обратите внимание! Правильная ливневка в частном доме работает так: осадки собираются с крыши в водосточные трубы, после самотеком (для этого нужно создать уклон) отправляются в дождеприемник. С него они также самотеком, переходят в коллектор

Отличие ливневой канализации от дренажа

Сверху-ливневая канализация, снизу-дренажная

Ливневая канализация, построенная по открытой схеме, относится к системам поверхностного дренажа. Особенно в той части, когда транспортировка происходит в открытых канавах с грунтовым руслом. А путают закрытую ливневую канализацию с несовершенным дренажом, когда дренажные трубы укладывают намного выше водоупорных пластов грунта, и они проходят приблизительно на одной глубине с канализационными.

Конечные задачи обеих систем по сути одинаковы:

• защищать подземные части построек и коммуникаций от избыточной влаги;
• снижать нагрузку на гидроизоляцию фундаментов;
• предотвращать у оснований сооружений намокание грунта, и как следствие — потерю его несущих свойств;
• осушать верхние слои грунта.

Конечно, обе системы работают в связке, и даже их конфигурация во многом совпадает, но не на уровне «транспортных» элементов.

Особенности открытых систем поверхностного дренажа и ливневки

Открытые системы поверхностного дренажа частного участка представляют собой сеть каналов из бетонных желобов или канав с грунтовыми, «прозрачными» для воды, стенками. Во время дождя и таяния снега в канавы попадают осадки и с поверхности, и из верхнего слоя грунта (почвы), поэтому их чаще определяют как элемент дренажа, а не ливневой канализации.

Есть следующие виды каналов открытых систем:

• Канавы по территории участка. Обычно заполняют дренирующими материалами (камнями, гравием). Наполнители мешают размыванию и обрушению бортов канав. Дизайнерское название — «сухие ручьи».
• Канавы со «свободным» грунтовым руслом. Обычно используют на сельхозугодьях или за территорией участка (например, вдоль проходящей рядом дороги).
• Желоба открытой ливневой канализации. Имеют водонепроницаемые стенки, и собирают только поверхностные воды. Сам же канал должен быть свободным, чтобы не мешать потоку воды. И если желоб проходит по территории участка, его обычно накрывают решеткой.

Глубинный дренаж и ливневка

Любая система подземного дренажа (их несколько видов) состоит из перфорированных труб, которые обматывают геотекстилем, «прозрачным» для воды и непроходимым для частиц грунта.

Труба дренажная Д160мм с обмоткой

А трубы подземной части ливневки непроницаемы для воды, и это по сути такие же канализационные трубы, которые используют для внутренних и внешних систем хозяйственно-бытовых и фекальных стоков.

Кроме того, при проектировании глубинного дренажа расчеты в первую очередь основывают на гидрогеологических особенностях участка (хотя и учитывают наличие водостоков и поверхностного водоотвода). А при проектировании ливневки наличие или отсутствие дренажной системы в расчет не принимают.

Монтаж наземной части

Наземная часть канализационной системы выполняется открытым или закрытым способом. Основные элементы канализации:

• дождеприёмник;
• придверный поддон;
• ливневые каналы;
• пескоуловитель;
• колодец для сбора стоков;
• газонные решётки.

После расчёта уклона, проведения земельных работ, утепления траншей от промерзания в холодный период устанавливаются наземные дождеприёмники. Далее на дно траншей следует насыпать песка и утрамбовать его. Лотки и трубы укладываются в траншеи. Теперь можно соединять все элементы ливневой канализации в одно целое. На последнем этапе уложенные лотки цементируют, устанавливают газонные решётки и зарывают траншеи.

Наземная часть канализационной системы

Решить вопрос, как сделать ливневую канализацию своими руками, не так-то уж сложно. Если придерживаться рекомендаций профессионалов, не поскупиться при закупке материалов, не спешить при выполнении монтажных работ, система отвода стоков будет работать долго и эффективно, обеспечивая комфорт жителей загородного дома.

Выбор материала для системы
