Как выполнить монтаж мансардных окон в металлочерепицу и мягкую кровлю: виды и монтаж своими руками: — Велюкс (velux), Факро (facro)

Характеристики оконной конструкции

Материал. Обычно – это клееный брус, который используется везде, исключением являются комнаты с повышенным уровнем влажности – ванная и туалет. В последних случаях рекомендуется установка пластиковых или деревянных с полиуретановым покрытием оконных конструкций.

Стеклопакет. Базовый, идет с внешним закаленным, которое прочнее обычного, стеклом и аргоновым наполнением для теплоизоляционного обеспечения. В элитных сериях встречаются стеклопакеты, где:

• заполняющий газ с высшим коэффициентом теплопроводности;
• внутреннее стекло – безопасно;
• имеются покрытия, для примера, с отражающим эффектом;
• для улучшенного коэффициента теплопроводности – меж стекольное расстояние больше;
• для прочности стекло снаружи большей толщины.

Советы по приобретению:

• базовый имеет достаточный безопасный и теплоизоляционный уровень;
• приобретая дорогую оконную серию, становитесь обладателем дополнительных функций, за которые и берется надбавка на оплату;
• теплоизолирующая способность оконной конструкции зависит от ее коэффициента теплопроводности, а не только стеклопакета.

Ось открывания имеет следующее расположение:

• Посредине – наиболее распространенное и недорогое;
• Вверху;
• На 2/3 высоты;
• Смешанный вариант.

Фурнитура в виде ручки для открытия и проветривания расположена внизу или вверху оконной рамы, на выбор влияют личные предпочтения

Важно только при наличии маленьких детей, конструкция с нижним расположением ручки должна быть снабжена блокирующей функцией от случайного открытия

Микропроветривание – это вид приточной вентиляции, зависящей от положения фурнитуры. Имеется 2 вида данной системы – с четырехступенчатым фиксатором и «ножницами» в верху створки. Для задействования данной функции ручка поворачивается под 45 градусов. Переохлаждение и сквозняк исключены. Стандартное расстояние – 1 см.

Управление: механическое и электропневматическое переключателями на стене или с мобильного пульта.

Как проводить установку окон для мансардного помещения в крышу из металлочерепицы?

Схема устройства мансардного окна.

Установка окна в скате крыши считается идеей и оригинальной, и практичной. В зависимости от того, как осуществляется установка мансардного окна, его можно назвать вертикальным или скатным. В первом варианте заблаговременно выполняется установка выступающего желоба, предназначенного для монтажа окна в мансарду, а во втором – монтаж производится по скату крыши.

При обустройстве мансарды под жилое помещение не обойтись без установки шумоизоляции. В качестве кровельного материала предпочтительнее выбирать композитную черепицу. Она представляет собой лист из стали со специальным покрытием, которое делает материал не только долговечным, но и пожароустойчивым, очень удобным в обращении при установке окон мансарды. Расположение окна при этом получается немного ниже, чем в случае применения других кровельных материалов. Так получается из-за сокращения толщины верхней и нижней реек. Основным условием для верной установки окна является включение в расчеты сечения монтажной рейки. Толщину не следует делать очень большой. Этот показатель будет определяться в зависимости от габаритов окна, которое вы намереваетесь встраивать в крышу. При высоте окна более 140 см понадобится использовать добавочные боковые рейки, чтобы обеспечить поддержку тяжеловесному окну.

Выбирая материал окна, следует иметь в виду специфику места его установки. Например, если конструкция крыши не является усиленной, для окна из ПВХ большого размера, включающего несколько стеклопакетов, она не подойдет. Для таких крыш выбирать лучше окно, изготовленное из натуральной древесины.

Установку мансардного окна выполнять желательно после того, как проведен монтаж стропил, перед укладыванием кровельного материала. Чтобы определять размеры окна, надо сперва измерить расстояние между стропилами. Не стоит пытаться подгонять стропила к размерам оконной конструкции – это может плохо отразиться на надежности конструкции. Над окном надо будет поставить водоотводную пленку, которая поможет защитить его от воды, которая после выпадения осадков накапливается на крыше. Понадобится провести подготовку. Стеклопакет достают из оконной рамы. Это можно осуществить собственноручно, если вы обладаете необходимыми навыками, тогда при оформлении заказа на фабрике предупредить, чтобы оконную конструкцию не собирали бы полностью. Уберите стекло в такое место, где его никто не тронет. Поставить его надо на ребро, для устойчивости прислонив к стене помещения. Окно надо будет устанавливать в рейки с использованием оклада, который крепится на саморезы.

Монтаж пустой рамы производится в подготовленный для установки окна проем. Теперь раму останется лишь прикрепить к рейкам, после чего можно начинать устанавливать на место оклад. Оклады выпускают разных типов – один тип предназначен для волнистых кровельных материалов, а другой – для плоских. После закрепления коробки окна осуществляют установку нижней части оклада, при этом надо проследить, чтобы ее гофрированный фартук заходил на кровельный материал и оконную коробку.

После закрепления низа переходите к боковым элементам, они тоже должны закрывать раму своими краями. Последним устраивается на место верх оклада. Уплотнитель должен проходить по внешней оконной кромке. В конце окно прикрепляют к обрешетке. Для этого понадобятся гвозди, шурупы, обычно они идут в одном комплекте с заказанным мансардным окном.

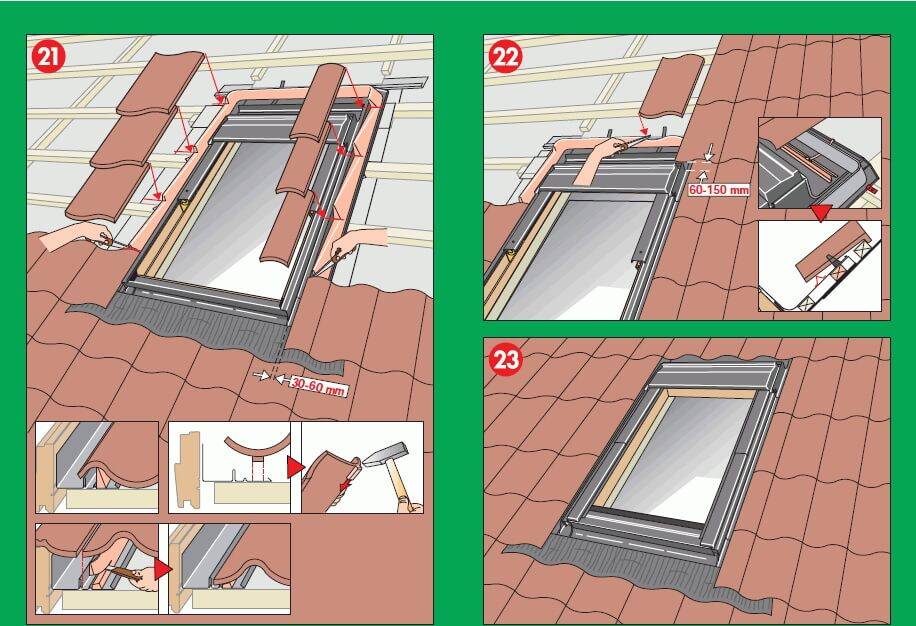

Когда все укреплено, принимайтесь укладывать оставшуюся металлочерепицу. Стеклопакет обратно в раму помещают в самом конце работ. Чтобы в будущем не пришлось прибегать к излишним тратам, между окладом и рейками лучше проложить гидроизоляцию.

Возможен и другой вариант вставки окон, если крыша уже покрыта металлочерепицей.

Процесс, выполняемый позже, может оказаться довольно сложным, если дом эксплуатируется давно. Может даже потребоваться демонтаж того участка кровли, где планируется поставить окно. Участок крыши разбирают, устанавливают окно описанным способом, после чего производится монтаж металлочерепицы на место.

Последовательность монтажа

Совет!Перед началом установки следует снять створки окна. Технология описана в инструкции по установке, прилагаемой к комплекту. В случае поставки светопрозрачной конструкции с установленным окладом, его также необходимо демонтировать.

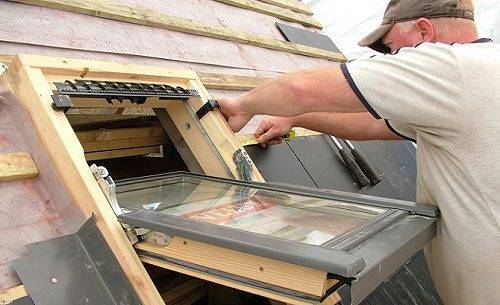

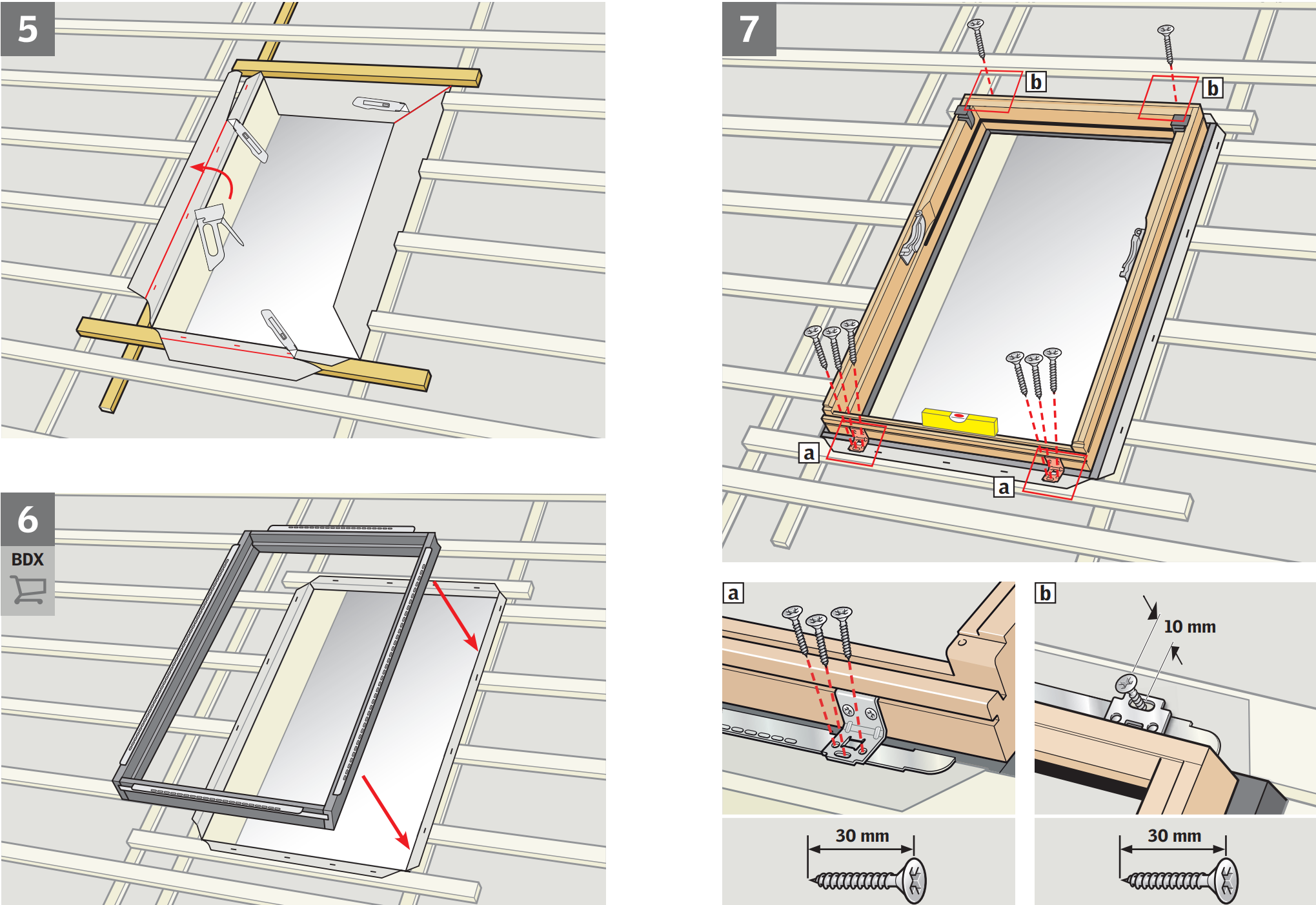

Установка рамы

Установка мансардных окон начинается с монтажа оклада от нижнего края проема к верхнему. В первую очередь производится монтаж готового гофро-фартука в нижней части, после чего боковые элементы оклада и верхняя часть. Последними устанавливаются накладки на оконную конструкцию.

Данный этап установки чрезвычайно важен.

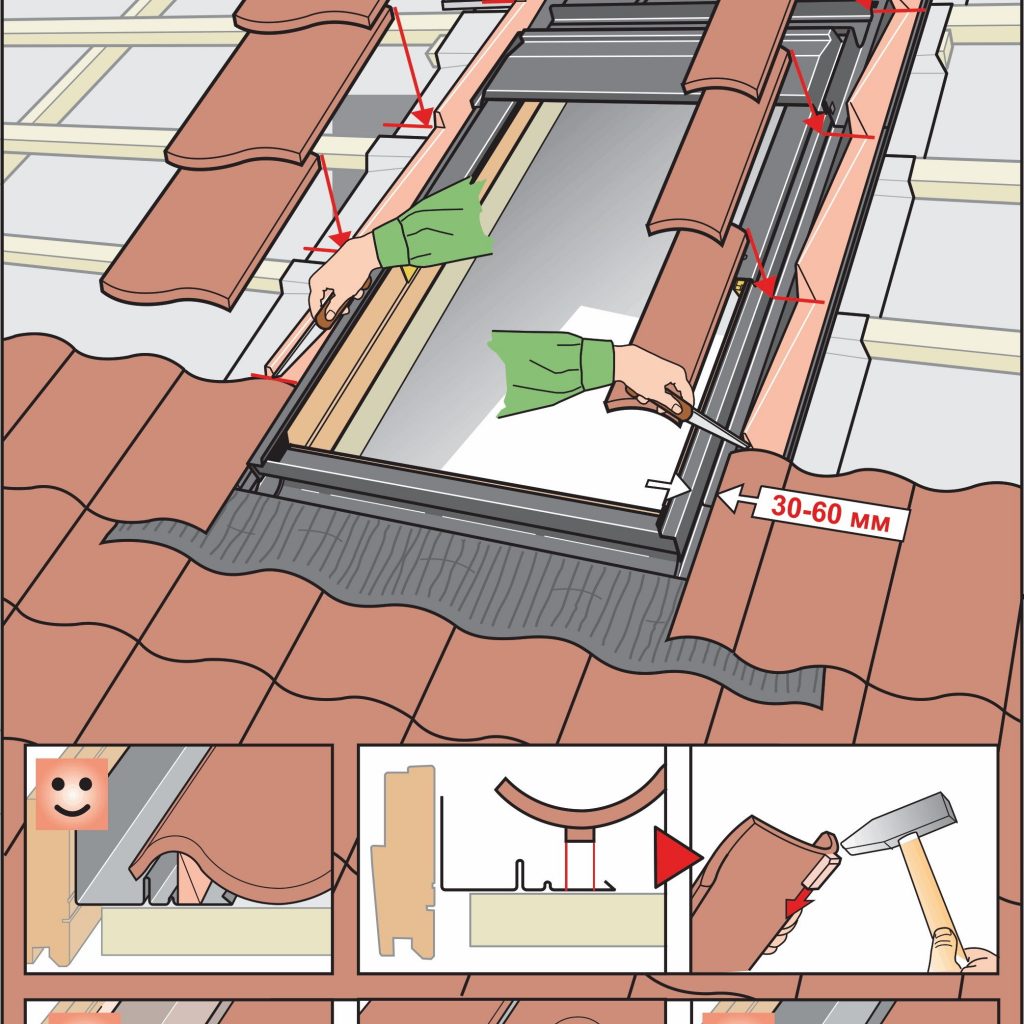

Строго выдерживаем промежутки между оконной рамой и покрытием кровли. Это даст возможность выровнять всю готовую конструкцию после установки. Рекомендованные зазоры:

1. В нижней части оконной рамы:

• непрофильное кровельное покрытие 1-4 сантиметра;
• низкопрофильное – 10 см;
• высокопрофильное – 12 см;

1. Боковые зазоры – 4-6 см.
2. Верхний зазор 7-15 см.

Далее следует, выровняв нижнюю кромку рамы по горизонтали с помощью уровня, зафиксировать винтами крепежные уголки. Саморезы закручиваем не до упора, чтобы иметь возможность выровнять раму по размерам, указанным выше. Производим гидроизоляцию – материал следует укладывать так, чтобы он имел нахлест на боковую часть рамы. Начинаем снизу и подгоняем гидроизолятор к раме с нахлестом. Все стыки изолятора, наложенные внахлест, фиксируются винтами.

Некачественно сделанная гидроизоляция может стоить очень дорого.

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то после фиксации коробки следует установить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку

Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по всей длине рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата

Откосы также прокладываем утеплителем

С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

Утепление окна особенно важно для холодных регионов. Поверху утеплительного материала укладывается влагонепроницаемый пароизолятор, такая конструкция защелками крепится непосредственно к окну. Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем

Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном

Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем. Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном

Поверху утеплительного материала укладывается влагонепроницаемый пароизолятор, такая конструкция защелками крепится непосредственно к окну. Если изоляционный фартук прилегает неплотно, следует дополнительно укрепить его винтами или клеем. Если конструкция окна предусматривает наличие гидробарьера, необходима установка дренажного желоба, чтобы вода сливалась в нужном месте под окном.

Заключительный этап

Еще раз проверяем плотную стыковку всех элементов оклада и, при необходимости, дополнительно скрепляем с рамой и обрешеткой. В заключение поверху оклада крепятся специальные элементы, плотно укладывается кровельный материал, проверяются стыки. В целом монтаж оконной системы на мансарде закончен, можно навешивать створки, проверять механизм открытия-закрытия (если окно не глухое) и снимать защитную пленку. В завершении напоминаем о практичной рекомендации специалистов – установке внутренних откосов. Верхний горизонтальный и нижний вертикальный откосы будут помогать лучшей циркуляции теплого воздуха от отопительных приборов, чем предохранят стекла от запотевания.

Некоторые нюансы

Современный рынок по производству оконных конструкций достаточно велик, и, чтобы не запутаться в нем, можно придерживаться следующих рекомендаций:

Схематический чертеж мансардного стеклопакета с указанием основных комплектующих.

Площадь остекленения. В этом случае мастера вывели основное правило и пропорцию – 1 к 10, то есть 1 кв. м. мансардного окна приходиться на 10 кв.м. пола. Но если в мансарде решается расположить детскую или гостиную, то в таком случае выберите пропорцию 1 к 8. Подборка окон должна следовать только с учетом этих пропорций и не как иначе.
Хоть одно окно в комнате должно быть. Разве что естественного освещения не требуют гардероб, кладовки, котельная. На самом деле некоторые люди стараются окно сделать и в санузле, располагая его под потолком.

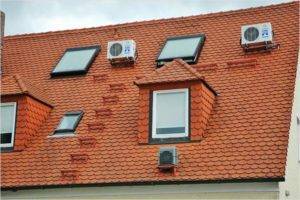

Место расположения мансардных окон.Тут во многом играет роль форма кровли. Для того чтобы в комнате было больше света, необходимо устанавливать оконную конструкцию на обоих скатах.
Размеры мансардного окна. На этот параметр влияет тот факт, какое предназначение отдают окну

Какие мансардные окна лучше использовать для одного только освещения, а какие – для созерцания окружающего пейзажа? В этом случае нужно обратить внимание на уровень наклона ската крыши – высокие (длинные) формы используются для пологих кровель.

Размеры мансардных окон.

Еще при разработке проекта рассчитывается ширина каждого окна, так как от этого напрямую зависит шаг строительной конструкции кровли

Этот вопрос решается вместе с проектировщиком, так как он сможет правильно подсказать, на что нужно обратить внимание: на коррекцию размеров оконных или стропильных конструкций

Стандартные размеры мансардных окон. Главная характерность таких изделий – они имеют свой стандартный размерный ряд. Изготовители зачастую выпускают свою продукцию, имея в наличии от 6 до 14 размеров. Поэтому перед тем как подготовить оконный проем под окно, необходимо заранее узнать какие именно есть размеры на складе, дабы не оплошать.

Серийный номер мансардного окна. Такое понятие, как «серия» подразумевает под собой технические характеристики оконной конструкции, а именно:

• стеклопакет;
• материал;
• ось открывания окна;
• функция «микропроветривание»;
• наличие той или иной оконной фурнитуры.

Материал изготовления конструкции

Высота расположения мансардного окна.

Самый распространенный материал – клееный брус. Он так популярен благодаря тому, что гармонично подходит для всех помещений, кроме санузлов и ванных комнат (из-за высокого уровня влажности). Для этих целей используют или металлопластиковые окна, или деревянные с полиуретановым покрытием, так как они хорошо выдерживают влагу и резкие перепады температур.

Ось открывания мансардного окна. Есть следующие варианты выполнения: посередине, вверху и на двух третьих высоты окна. Чаще всего ставят именно первый вариант, так как они имеют достаточно оптимальную цену. В других же моделях есть одно преимущество – схема открытия окна настолько удобна и комфортна, что нет надобности постоянно думать о том, что об него можно удариться головой. Но при желании можно подобрать мансардное окно с комбинированной системой открывания.

Стеклопакеты

Высота установки мансардного окна зависит от способа его открывания.

Составляющим качественного окна является закаленное стекло и наполнение аргоном (инертный газ). Так как мансардное окно все же находится на крыше, то на него приходится в несколько раз больше нагрузки от природных явлений (ветра, снега града, дождя и т.д.), нежели на обычное. Поэтому применение закаленного стекла обусловлено такой необходимостью. Инертный газ (аргон), в свою очередь, способствует хорошей теплоизоляции.

Если же нет ограничения в финансах, то можно рассмотреть и более дорогие модели, конструкция которых может быть достаточно разнообразна:

• аргон заменяется на газ с более высоким уровнем теплопроводности;
• специальная технология производства стекла позволяет в случае его повреждения распасться ему на неострые кусочки (по типу автомобильного стекла);
• стекла могут иметь специальное покрытие с разным предназначением: будь то отражение тепла вовнутрь помещения или наружу;
• лучшая теплопроводность может достигаться путем увеличения внутреннего расстояния в стеклопакете;
• увеличенная толщина стекла также будет способствовать прочности.

К тому же для большего показателя своего богатства можно приобрести автоматизированные мансардные окна. Ими управляют при помощи настенных переключателей или мобильного пульта.

ч

Особенности конструкции мансардного окна

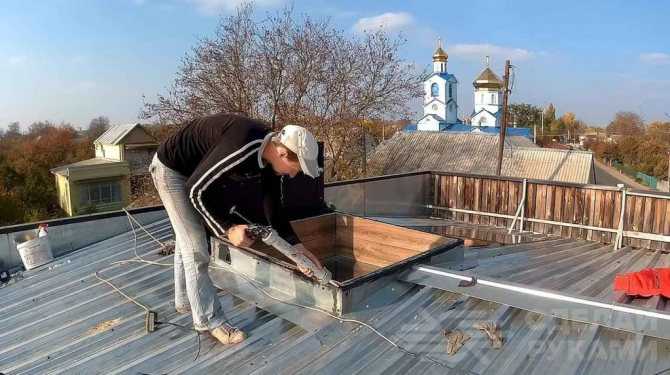

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Струбцина для домашней мастерской из обрезков арматуры

Рубрики сайта

• Авиация
• Авто и мото
• Армия и флот
• Археология
• Животные
• Здоровье
• Знаменитости
• Игры
• Интересное
• Интернет и компьютеры
• История
• Космос
• Криминал
• Кулинария
• Культура и искусство
• Мода и стиль
• Музыка
• Наука и технологии
• Новости
• Общество
• Охота и рыбалка
• Политика
• Природа
• Психология
• Путешествие и отдых
• Развлечения
• Религия
• Родноверие
• Рукоделие
• Сад и огород
• Самоделки
• Спорт
• Строительство и дизайн
• Тайны и мифы
• Экономика
• Юмор, приколы
• Песочница

Когда я играю в Topigr, я бы хотел, чтобы мы были полностью свободны от проблем, и не бесп.

Сейчас в мире столько всего не объяснимого, что мама не горюй.

Пиндосы, признайтесь что вы не были на Луне и мы от вас отстанем.

Басков такой-же бандерлог как и Ротару! Басков, почему не едешь выступать в Крым и Донбасс.

Так называемая «поистине великая звезда» спонсировала геноцид Донбасса! Пусть выступает пе.

Ещё одна свинья вернулась в свой свинарник. Донбасс стал чище.

На 90% согласен с мнением автора. Тут есть мнение a.filipovic. Я так и не понял это кто.

Это не песчаная буря. Море отступило под ветром и ветер поднял песок.

Стул-шезлонг из досок своими руками

Информационно-развлекательный сайт «Лабуда» — это ежедневные, оперативные, актуальные, интересные новости и полезная информация из разных сфер жизни.

Полное или частичное копирование материалов сайта labuda.blog разрешается только при указании активной и индексируемой гиперссылки на источник публикации.

Правовая информация

Уважаемые авторы, помните, размещаемые вами публикации, не должны нарушать законодательство Российской Федерации и авторские права сторонних ресурсов.

*Экстремистские и террористические организации, запрещенные в Российской Федерации и Республиках Новороссии: «Правый сектор», «Украинская повстанческая армия» (УПА), «ИГИЛ», «Джабхат Фатх аш-Шам» (бывшая «Джабхат ан-Нусра», «Джебхат ан-Нусра»), Национал-Большевистская партия (НБП), «Аль-Каида», «УНА-УНСО», «Талибан», «Меджлис крымско-татарского народа», «Свидетели Иеговы», «Мизантропик Дивижн», «Братство» Корчинского, «Артподготовка», «Тризуб им. Степана Бандеры​​», «НСО», «Славянский союз», «Формат-18», «Хизб ут-Тахрир».

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах. Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

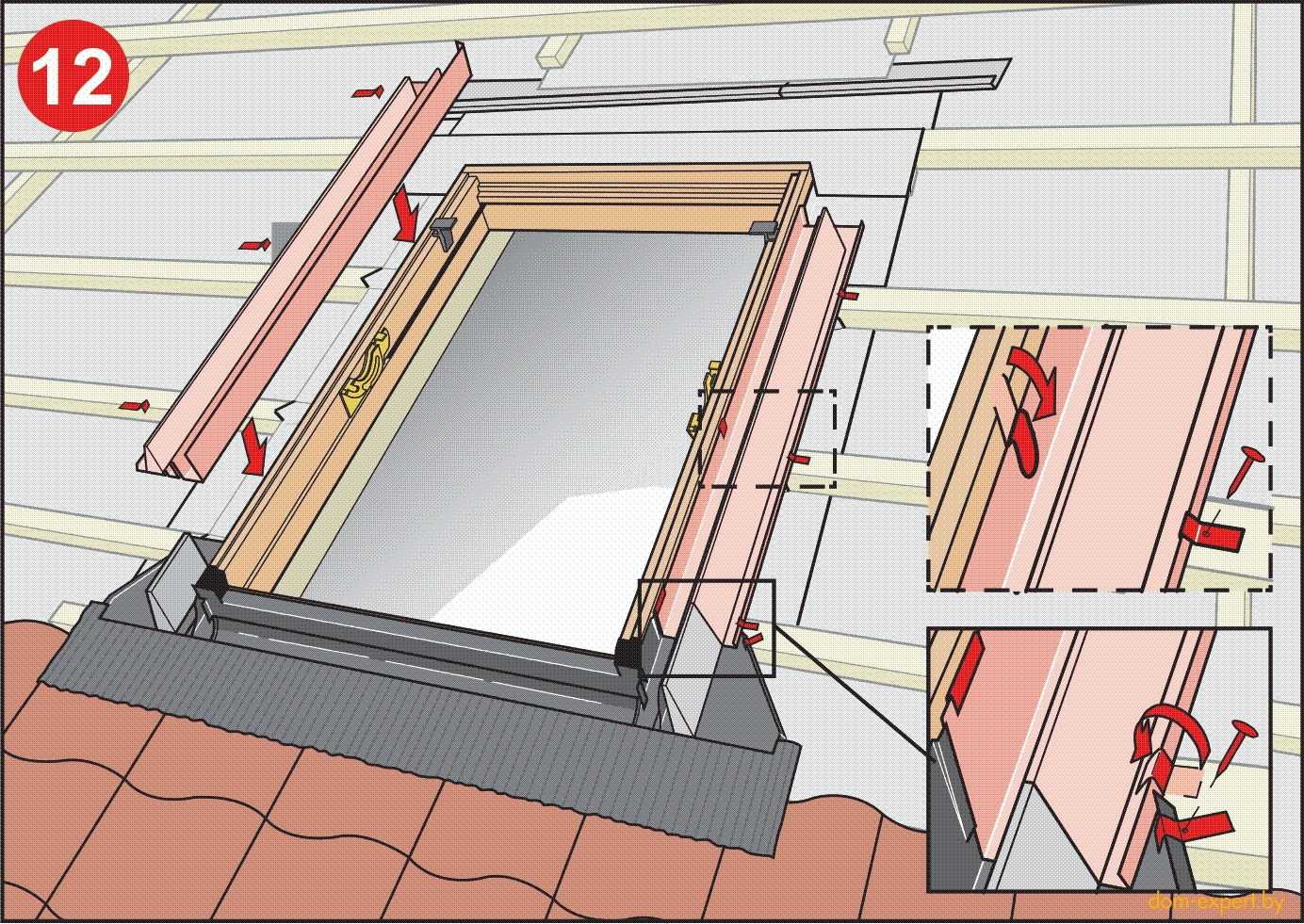

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

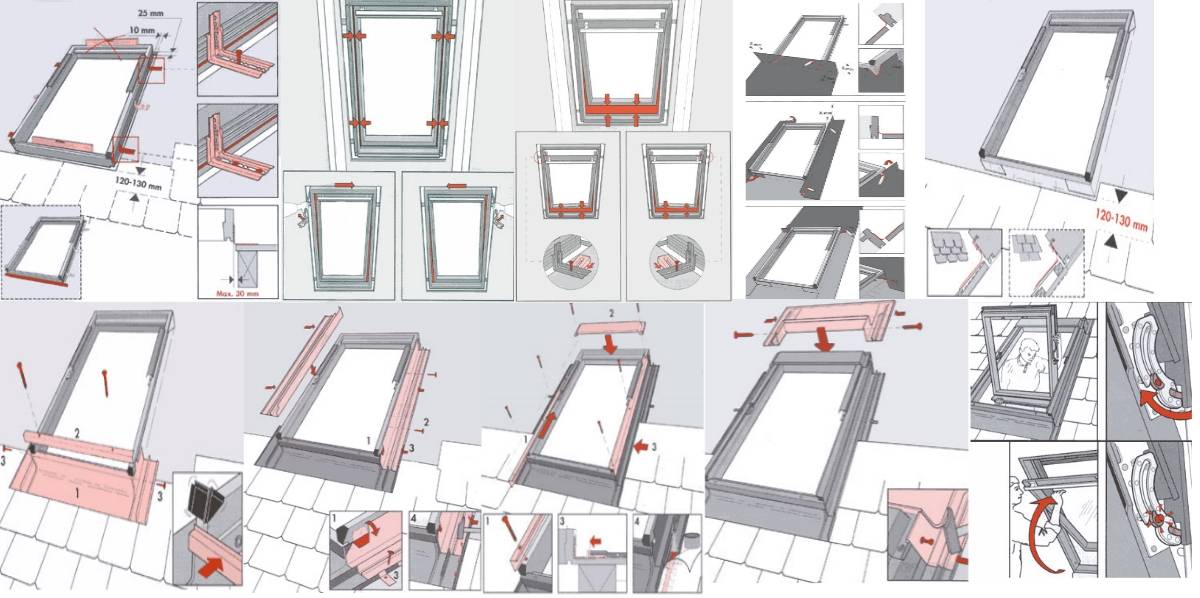

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Как вставить стеклопакет?

Перед тем как начать установку, оконный блок разбирают, вынимая из него стеклопакет. По периметру рамы нужно закрепить утеплитель, сделать это можно при помощи специального степлера для мебели. В качестве утеплителя можно использовать ватную или полистирольную плиту. После этого можно переходить к непосредственным установочным работам. В первую очередь потребуется установить монтажный брус: он используется в качестве окосячки оконного проема, к стропилам его прикручивают саморезами. Не помешает установить компенсационные бруски в окосячке: они потребуются, когда крыша начнет давать осадку. Эти элементы не нужно укреплять, поскольку они оснащаются уплотнителем и забиваются в паз. К окосячке рама крепится при помощи специальных проушин. Крепеж должен быть надежным.

Для того чтобы рама располагалась ровно, ее закрепляют на проушины, затем регулируют положение при помощи уровня и отвеса, размещают остальные крепления. Створка вешается на раму только после того, как она будет закреплена надежно в правильном положении. Створку тоже нужно настроить: это делается при помощи фурнитуры. Убедитесь, что окно нормально открывается и закрывается во всех режимах, после этого можно затягивать крепления.

Монтаж окна

После того как место для монтажа мансардных окон будет выбрано, следует заранее разметить планируемую площадку для работ. Следом по абрису в материале проделывают несколько отверстий для разгрузки материалов кровельного пирога – это поможет избежать их повреждения в процессе. Вырезают проем при помощи циркуляционной или ленточной пилы

Важно резать по диагонали, а не по контуру, после этого отрезают у полученных треугольников вершины и лишь после этого формируют проем

Проем в кровле формируют с помощью циркуляционной пилы

Отдельно следует отметить работу с кровельным материалом. Монтаж мансардных окон в металлочерепицу производится аналогично, равно как и в случае с профнастилом или листовым железом. Если же речь идет о мансардных окнах в фальцевой кровле или подобных материалов, то обшивку вначале потребуется разобрать.

Установка рамы и регулировка

Важно: в целях безопасности рамы монтируют без стекла. Оно может быть установлено лишь на заключительных этапах

Установку рамы рекомендуется проводить без стекла

Установку рамы рекомендуется проводить без стекла

При монтаже рамы для мансардных окон следует сразу тщательно закрепить нижние кронштейны, а вот крепление верхних до конца затягивать не стоит – это поможет затем проще отрегулировать створку. Делается это при помощи уровня. Если найдены какие-либо отклонения вставленного окна, следует устранить их при помощи пластиковых уголков – эти запчасти часто входят в комплект поставки. Также рекомендуется ненадолго вставить стекло в раму, чтобы проверить качество установки. Как только регулировка будет завершена, следует закрутить шурупы.

Изоляция и дренаж

После того как крепеж будет надежно завернут, вокруг рамы потребуется проложить тепло- и гидроизоляционный материал для большей герметичности. Фиксацию гидроизоляционного фартука выполняют с помощью степлера.

Гидроизоляцию фиксируют с помощью степлера

Дренажный желоб делается в верхней части рамы. В обрешётке прямо над проемом вырезают два куска под размер дренажного желоба. Подобных же размеров готовят и отрез гидроизоляционного материала. Желоб заводится под обрезки гидроизоляции и крепится к обрешетке. Устанавливать его требуется обязательно под углом, иначе герметизация будет страдать – дождевая вода может пойти в окно.

Установка оклада

Сегодня используется два основных типа оклада для разного фальца. Первый используется для работы с плоским кровельным материалом, второй – с волнистым. Компании, занимающиеся изготовлением мансардных окон, на производстве прикладывают оклад в комплект поставки. При этом принцип работы с обоими типами идентичен.

Оклад окна входит в поставку конструкции, а правила установки описаны в инструкции производителя

Первым делом прикрепить следует нижнюю часть оклада мансардного окна. Устанавливать его следует таким образом, чтобы фартук гидроизоляции выходил и за саму раму, и за листы кровли. После следует перейти к боковым комплектующим. Края этих элементов должны быть уложены на саму раму.

Оклад окна прикрепляется к обрешетке и раме

Уплотнитель прокладывается по внешней части рамы. Чаще всего он, крепления и все прочие комплектующие идут в комплекте поставки, но в отдельных случаях их придется докупать позже. В любом случае после этих действий следует тщательно проверить все на точность и прочность, т.к. замена или ремонт мансардных окон в случае необходимости доставит немало хлопот.

  Как правильно подобрать размер мансардного окна на крышу

Установка стеклопакета и внутренняя отделка

На следующем этапе установки мансардных окон потребуется вернуть стеклопакет обратно в раму. Делается это достаточно просто, но технология зависит от производителя, поэтому сам процесс исчерпывающе описан в руководстве.

Стеклопакет монтируют на самом последнем этапе, отделку выбирают под интерьер

Также не должна вызывать проблем и внутренняя отделка окон в крыше – тут все зависит от личных предпочтений. Кроме того, многие производители в комплект мансардных окон добавляют также и специальные решения для облицовки. Чаще всего в набор входит герметик, стусло и шаблон. Подобные шаблоны одинаково хорошо ставятся и при необходимости снимаются.

В качестве альтернативного варианта можно использовать и обычный гипсокартон, а вот от механических монтажных конструкций в таком случае следует отказаться.

Типы

Определения, при помощи которых классифицируют слуховые окна, соответствуют визуальным характеристикам крыш, установленных над конкретным проёмом.

Например:

• плоская крыша. Применяется в основном в чисто технических целях и не влияет на внешний облик зданий. Угол наклона по отношению к основной крыше составляет от 5до максимального значения в 15;
• крыша односкатная. Очень похожа на плоскую, но отличается углом наклона, начинающимся от 15 и увеличивающимся параллельно с увеличением наклона основной крыши;
• двухскатная. Кроме обязательных функций имеет ещё и архитектурное значение для облика здания;
• вальмовая крыша. Разновидность двускатной кровли, со срезанным передним скатом, расположенным под тем же углом, что и основная крыша;
• треугольная крыша. Минимальный источник дневного света;
• крыша из стекла. Предназначена обеспечить максимальный доступ дневного света в чердачное помещение;
• полукруглая крыша. Знаменитый «бычий глаз». Стильный вариант, отличающийся от всех остальных не только привлекательным внешним видом, но и значительной стоимостью работ по его устройству.

Остроугольное слуховое окно

Слуховое окно с треугольной или, как её ещё называют, «острой» крышей часто можно встретить на зданиях, имеющих историческую ценность.

Основная задача при устройстве окон с такой кровлей состоит в том, чтобы они не были слишком большими или слишком маленькими по отношению к общему объёму крыши. Их боковые стороны должны иметь тот же угол, что и у основной крыши. Если не выполнить эти условия треугольное окно будет смотреться на крыше как инородный фрагмент.

Ещё одним условием соответствия остроугольных окон общему стилю здания является правильно выбранные места их установки. Они должны находиться по одной оси с расположенными под ними окнами фасада.

Преимущество этих слуховых окон над другими вариантами в том, что они могут располагаться на более высоком уровне.

Ещё одно достоинство окон остроугольной формы – простота устройства гидроизоляции примыканий. Поскольку покрытие кровли окна соединяется под развёрнутым углом с основной кровлей, то их стык оформляется, как внутреннее примыкание на обычных ломаных крышах – внутренней и наружной.

Установка треугольных слуховых окон не позволяет значительно увеличить объём чердачного помещения, и этот фактор является их основным недостатком.

Устройство слуховых окон

Конструкция этих окошек отвечает многим задачам, поэтому и требования к ее устройству высоки.

Следует обеспечить:

1. Надежную прочность.
2. Достойную степень освещения.
3. Хорошую вентиляцию.
4. Визуальную гармонию с архитектурой дома.

Система оконной кровли снабжена своей стропильной основой, обрешеткой, кровельным настилом и водосточной трубой.

Создание объекта проходит по правилам кровельного пирога. При устройстве слухового объекта соблюдается указанный ниже технологический процесс, и используются исключительно указанные в проекте элементы.

Техпроцесс начинается с проектирования и разработки чертежа. Тут учитывают свойства стройматериалов, и делают расчеты нагрузок (ветра, температуры, количества осадков). Отбирают детали крепежа и элементы соединения. Принимают решения по гидроизоляции, водоотводу и герметизации. Выбирают:

1. тип конструкции;
2. число окошек;
3. размеры конструкции (в соответствии с несущими свойствами);
4. метод крепления к крыше строения.

Каркас устанавливается по правилам возведения стандартной кровли с устройством стропильной системы и обрешеткой, настиланием покрытия для крыш, закреплением сливной трубы, возведением конька и обеспечением защиты примыканиям.

Работы ведут параллельно с монтажом главной крыши здания. Если объект встраивается в уже имеющуюся кровлю, то достаточно определить место внедрения и соблюдать правила СНиП:

1. Место будущего каркаса предварительно укрепляется стропилами. Врезку в них делать нельзя, во избежание уменьшения показателей прочности кровли.
2. Горизонтальные деревянные балки закрепляются параллельно внешним стенкам дома. Затем добавляются вертикальные.
3. Соединяются детали единым поперечным бруском. Сформированная рамка крепится к верхней балке. Стык элементов происходит с участием металл-приборов: болтов и анкеров. Врезка или врубка не создаст нужной прочности. До закрепления деталей делают горизонтальную и вертикальную выверку балок.
4. Обрешетка устанавливается на каркас с участием брусков или оцинкованного профиля. Расстояние делается в 50 см.
5. После каркасной части возводится коньковый брус и делается сборка стропильной зоны окна.
6. Фронтоны зашиваются фанерой (устойчивой к влаге) вровень с наружной стеной.
7. Изнутри закрепляется слой гидроизоляции (проходятся герметикой по всем стыкам). Если нужно делается утепление.
8. Покрывают кровлю, зачастую, таким же стройматериалом, что и площадь крыши дома.
9. Крепление обшивки на обрешётку. Тут применяется материал, подходящий для отделки помещения, или деревянные полоски в горизонтальном или вертикальном положении.

Облицовку стен на фасаде часто делают из стального сайдинга. Этот стройматериал практичен и обеспечивает надежные защитные функции. Визуально он облагораживает стены оконных объектов и вносит гармонию в стилистику.

Устройство люкарны на разрезе.

Как сделать работы своими руками?

Алгоритм:

1. Возвести каркас и установить обрешетку с интервалом в 50-55 см.
2. Внедрить конек.
3. Собрать стропильную систему.
4. Установить каркас к стропильным ногам кровли (если с нуля) или выпилить для него место (в уже существующей крыше, где нельзя повреждать несущие бревна).
5. Закрепить каркас.
6. Обшить фронтоны фанерой (влагозащитной).
7. Прикрепить слой гидроизоляции.
8. Покрыть объект кровельным стройматериалам, и избежать ошибок в зонах примыкания (чтобы в будущем не было мест протекания влаги).

Внутри такие объекты обшиваются соответствующей отделочной доской или обычной вагонкой. Строительные смеси, по типу штукатурки, в этих работах не используют.
