Дренаж фундамента своими руками
Дренаж фундамента
Практически всегда при сооружении нового дома перед строителями встаёт вопрос: как бороться с грунтовыми водами и обильными осадками? Устройство дренажной системы – это одно из основных оградительных мероприятий, которые защищают целостность конструкции на долгие годы от подтопления подземными и наземными водами, и представляет собой систему водоканалов. Система может быть разной, и зависит от:
- Уровня грунтовых вод.
- Качества грунта.
- Рельефа местности.
Разновидности дренажной системы
Весь дренаж можно разделить на закрытую и открытую систему. В свою очередь к закрытой системе можно отнести пристенную и кольцевую систему, также ещё имеется ливневая канализация. Открытая система дренажа выглядит как ров, вырытый в земле вокруг всего частного участка, или сада, в который собирается вся вода, то есть в этот дренаж стекается подземная вода и осадки. Закрытая система дренажа выполняется двумя способами: та же траншея или ров, которую заполняют щебнем, или же по траншее прокладывается система труб, которая засыпается почвой.
Исходные материалы
Для открытого дренажа кроме лопаты ничего не надо, но за таким видом дренажа необходим постоянный уход. В закрытой системе используются специальные трубы, в которые и происходит сбор подземных вод и вывод её или за пределы участка, или в ливневый колодец.
Вся дренажная система по всем правилам должна устанавливаться одновременно со строительством фундамента.
Для монтажа дренажа должна использоваться двухслойная дренажная труба. В том случае, если использовались в монтаже трубы длиной 6, или другой длины, то для соединения этих отрезков необходимо иметь в наличие соединительные муфты. При кольцевом дренаже для монтажа системы используются перфорированная труба.
Монтаж системы
Для того чтобы приступить к началу прокладки дренажа фундамента сначала надо определиться с типом почвы на участке и выяснить глубину подземных вод. Если же в доме имеется подвал, стоит провести небольшие расчёты, по которым необходимо определить глубину и расстояние дренажа от нижней части подвала. При правильном расчёте любой подвал останется всегда сухим.
На дно траншеи, куда будет укладываться труба, предварительно укладывается материал, который в свою очередь будет выполнять фильтрующую функцию: не будет пропускать глинистую взвесь. Сверху на материал укладывается мытый гравий, с фракцией на более 20 мм, слой этого материала должен быть не менее 15 см. Также обязательно надо следить за уклоном, который должен составлять 3 см на 10 погонных метров. При отсутствии уклона вода не будет уходить и останется вся в системе.
Уже на гравий укладывается дренажная труба, которую следует тем же гравием присыпать, это помогает зафиксировать систему на месте. После этого снова укладывается нетканый материал (геотекстиль), который будет служить защитой от заиливания системы. Затем сверху материала укладывается слой крупнозернистого песка. И в конце всего процесса укладывается слой плодородной почвы, которая может иметь толщину до 0,8 метров. Эта мера позволит использовать участок земли, на нем можно высаживать плодородные кустарники, которые имеют не глубокую корневую систему.
Для каждой ситуации свой тип дренажа
Для того чтобы можно было пользовать огородом или садом, который во время паводком и ливней превращается в сплошную грязь нужно вокруг участка вырыть открытый дренаж. Если дом строится с подвалом, то целесообразно монтировать пристенный дренаж. В том случае, когда здание не будет иметь подземных построек, подойдёт кольцевая дренажная система. Также не стоит забывать об установке ливневой системы, которая поможет справиться с сильными осадками и значительно облегчит нагрузку на дренажную систему.
Наличие грунтовых вод и отсутствие дренажной системы фундамента, даёт мало шансов зданиям. Влага, которая попадает в фундамент, может при любых морозах испортить целостность монолитного сооружения, что неизбежно приведёт разрушению всей постройки.
Фундамент и дренажные системы
Известно, что особенностью плитного варианта фундамента является его большая площадь. Чтобы уменьшить воздействие грунтовых вод на такую конструкцию, под ней необходимо создавать эффективный дренаж.
Схема видов фундамента.
Это обусловлено тем, что под плитой обычно находится слабый грунт, из-за чего, собственно, и выбирают этот тип фундамента, так как даже для небольшого частного дома иной тип на таких грунтах не подойдет. Естественно, что дренаж участка под плитами необходимо заранее хорошо спланировать и выполнить в строгом соответствии с требованиями.
Плавающий плитный фундамент
Этот тип конструкции справедливо называют плавающим, так как его применяют на сжимаемых и размываемых грунтах. Такие грунты перед закладкой фундамента требуют искусственного укрепления.
Укреплением грунта под зданием служит утрамбованная песчано-щебеночная подушка, на которой и размещена плита.
Особенностью такой конструкции является способность бетонного основания перемещаться вместе с подушкой, плавать под воздействием сил, действующих на него со стороны грунта.
Схема устройства дренажной системы.
Вариант мелко заглубленного плитного фундамента подойдет для строительства частного дома, если принято решение о возведении его самостоятельно.
Котлован следует рыть на глубину примерно 30 см, предварительно спланировав площадку и сделав по периметру глубокую разметку траншеями. Сначала в траншеях делают опалубку и заливают их бетоном, а после уже заливают и плиту.
Такой вариант применяют и на вспучивающихся грунтах, которые обладают достаточной подвижностью.
Независимо от выбранного варианта после утрамбовывания дна котлована в нем роют дренажные траншеи.
На показано размещение строения над плитой. В доме, прочно связанном с монолитной плитой, который будет перемещаться вместе с ней, не будут образовываться трещины. На таком фундаменте дом не перекосится, не будет подвержен разломам и деформациям.
Одним из условий устойчивости дома на плите и длительной его эксплуатации является правильно выполненный дренаж. Опасность проживания в таком доме заключается еще и в том, что визуально какого-либо перемещения дома обнаружить невозможно.
Глубинная система
Этот дренаж сразу убирает воду с поверхности. Напоминает разветвлённую сеть подземных коммуникаций. Глубинную систему устраивают при необходимости удаления большого количества воды, поэтому и подход к её монтажу более ответственный.
- Продумать куда будет поступать лишняя влага. Есть несколько вариантов:
- в канаву, проходящую за пределами участка;
- в естественный водоём;
- в искусственно созданный маленький пруд;
- в колодец на краю или вне границы.
- Согласно разработанной схеме, копаются длинные траншеи. Глубина не более 120 см, ширина 40-50 см. Это магистральные каналы. Каждая труба должна доходить до конечного водоприёмника. Рекомендуемый диаметр 110 мм. Главный трубопровод отличается от вспомогательного глубиной залегания и метражом до строений. От здания линии проводятся на расстоянии не более 1 м, от заборов 0,5 м;
- Дно траншей выстилается геотекстилем и засыпается слоем щебня в 20 см;
- Следующей создаётся сеть мелких дренажных траншей. Их задача собирать воду в единый поток, уходящий по магистральным трубам. Глубина залегания от 100 см до 120 см, ширина 40 см. уклон в сторону основной магистрали 5 см на 100 см. При более маленьком уклоне вода будет уходить хуже;
- После формирования единой сети следует её проверить. Для этого по всем мелким траншеям пускаю поток воды из шланга. После наблюдения возможно увидеть проблемные места. Если дренаж не справляется, поможет больший диаметр труб или добавление дополнительных линий;
- После успешных испытаний сеть закрывается. Основные магистральные трубы засыпаются щебнем не менее чем 15 см толщиной. Укрываются слоем геотекстиля, ожидающего на стенках траншеи. Затем, просыпаются слоем песка и глинистой земли;
- Вся сеть укутывается геотекстилем. Он не допустит заиливание и вымывание частичек грунта. Служит десятки лет и не гниёт;
- Можно сделать несколько входов с поверхности. Желательно установить фильтры для предупреждения загрязнений. Фильтры просто изготовить также своими руками. Это могут быть небольшие подушки из геотекстиля, наполнителем которых выступает кокосовое волокно или хвойные опилки.
Может пригодиться:
чем тяжелее состав земли, тем большее число траншей необходимо сделать;
следует учитывать глубину промерзания земли;
трубы не должны проходить под местами парковки автотранспорта;
все соединения, углы и стыки важно заворачивать в геотекстиль; этот материал сохранит трубу, избавит от проблем засорения и застоя воды. Чтобы не повредить глубинный дренаж и всегда знать месторасположение, можно до поверхности глинистой земли заполнить траншеи щебнем и слоем декоративного гранита
По краям посадить растения. Получатся красивые сухие ручьи
Чтобы не повредить глубинный дренаж и всегда знать месторасположение, можно до поверхности глинистой земли заполнить траншеи щебнем и слоем декоративного гранита. По краям посадить растения. Получатся красивые сухие ручьи.
Работа глубинной и поверхностной конструкции водоотвода проверена годами практики. Верный монтаж своими руками избавит от проблем лишней воды на долгие годы. Обслуживание заключается в сезонном осмотре. Если установлены фильтры — в их замене. В своевременном откачивании воды из герметичных водоприёмных колодцев.
Дренаж подвала
Если одновременно с закладкой фундамента дома не были проведены работы по монтажу дренажной системы, велика вероятность появления в подвале влаги. Быстро исправить ситуацию можно, закопав в подвале бочку и поместив в ней погружной насос для грунтовой воды. К насосу нужно подвести шланг и вывести его наружу. Пол засыпать слоем керамзита и настелить доски, обработанные влагостойким составом. Этот метод используется как исправление допущенных при строительстве ошибок (не проведён анализ участка, не заложена дренажная система или дренаж не справляется), поэтому его не рекомендуется использовать как альтернативу полноценному дренажу. Насос работает при высоком уровне почвенных вод. Если в сухую погоду или после паводка уровень грунтовых вод опускается, насос следует отключить, чтобы он не работал вхолостую.
При понижении уровня грунтовых вод дренажный насос нужно отключить
Второй метод осушения подвала заключается в устройстве кольцевого дренажа. Траншея прокладывается на расстоянии 5 метров от дома, поэтому фундамент не пострадает. Трубы прокладываются на 50 см ниже основания фундамента.

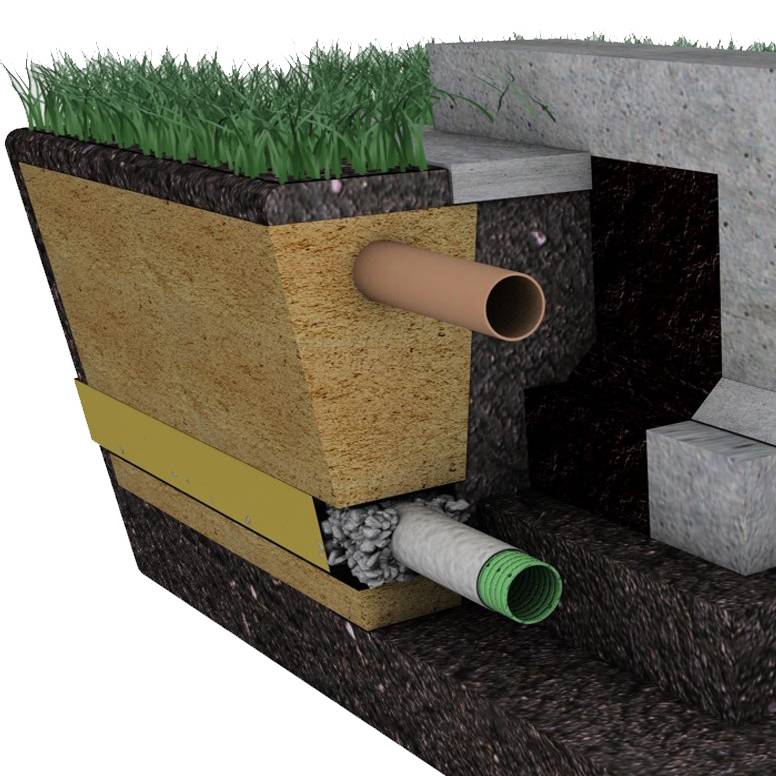

Устройство кольцевого дренажа вокруг дома
Закрытая система, выполненная с прокладкой дренажных труб, в сравнении с открытым и засыпным вариантами, более надёжна и безопасна. В неё нельзя провалиться, а при засоре удобно обслуживать. Для прокладки дренажа используют полимерные трубы — долговечные, лёгкие и удобные для работы.

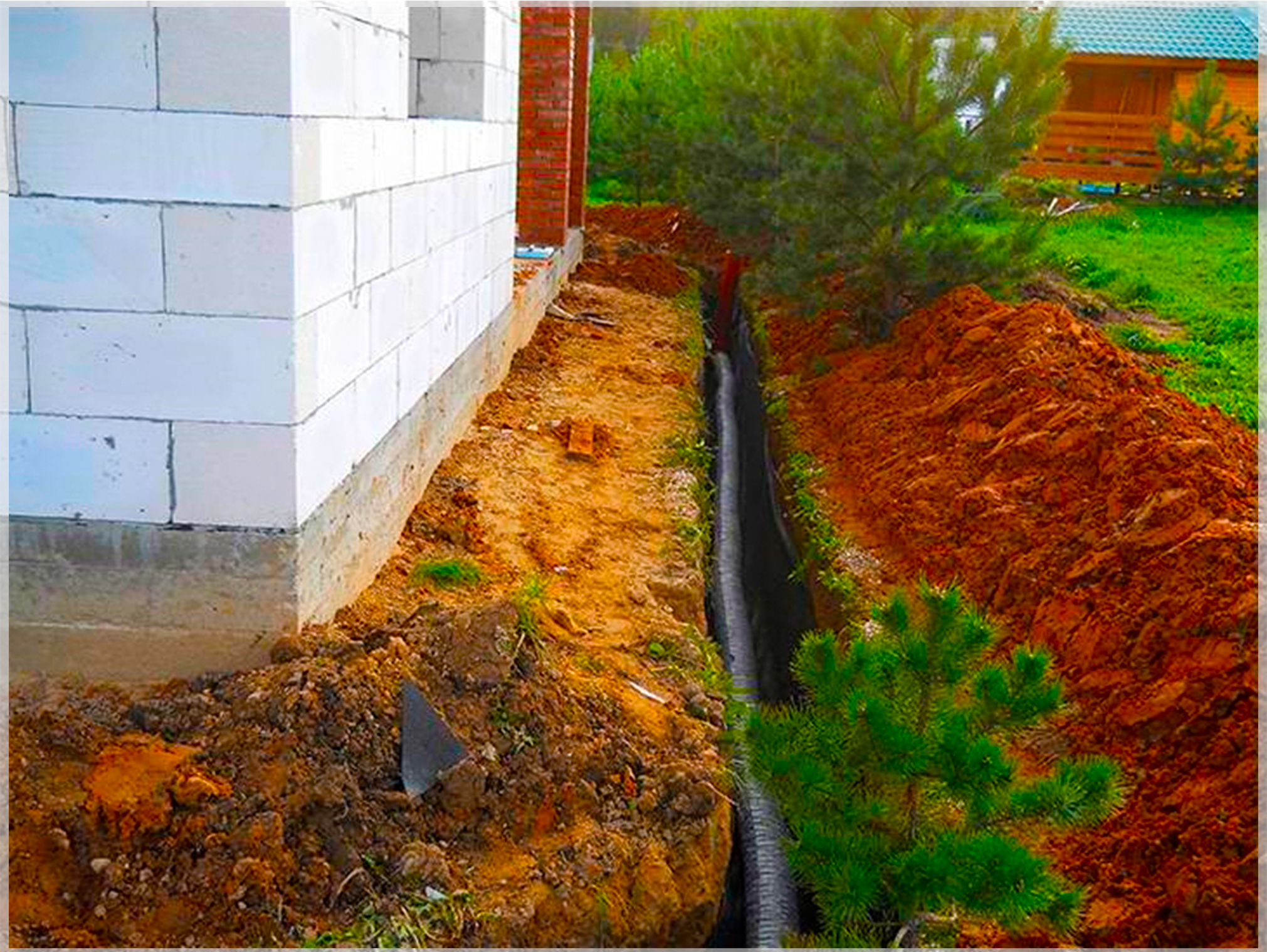

Кольцевой дренаж выполняется по всему периметру дома
Необходимые инструменты
Для работы понадобится:
- Штыковая лопата.
- Совковая лопата.
- Уровень для определения уклона.
- Рулетка.
- Тачка для вывоза лишнего грунта с участка.
Пошаговая инструкция по укладке системы кольцевого дренирования
Кольцевой дренаж выполняют в несколько этапов:
Определяют самую низкую точку на участке, где будет устраиваться колодец для слива. Копать канаву придётся на 30–50 см глубже котлована, с уклоном 1 см на каждый погонный метр в сторону расположения сливного колодца. Правильный уклон делает работу дренажной системы более эффективной. Поэтому нужно чаще проверять уровнем угол наклона. На дно траншеи насыпают слой слой песка толщиной 20–30 см и утрамбовывают его поверхность. Нужно постоянно использовать уровень, чтобы придерживаться профиля уклона. Утрамбованную поверхность и стены траншеи на 60 см с каждой стороны застилают геотекстилем для изоляции, чтобы вода не просочилась вниз. Следующим слоем примерно на 1 см насыпают щебень, не забывая следить за линией наклона.
Укладывают дренажные трубы. Стыки тщательно изолируют монтажной лентой. В двух противоположных углах фундамента монтируют смотровые колодцы, выводя их по высоте на уровень участка.
Прокладывают трубы вокруг дома до смотровых колодцев и сливного коллектора.
Перед тем как закрывать трубы, проверяют правильность уклона большим количеством воды. Если всё сделано правильно, на стыках вода не просочилась, поток не задержался в трубах и ушёл в сливной колодец, трубы можно засыпать щебнем слоем 30 см. Заворачивают геотекстиль с нахлёстом в 15–20 см. Нужно постоянно следить за уклоном (по требованиям СНиП угол уклона равен 1% от длины траншеи). По трубам потечёт вода с примесью глины, песка, ила, поэтому если величина уклона будет нарушена, снизится эффективность всей системы

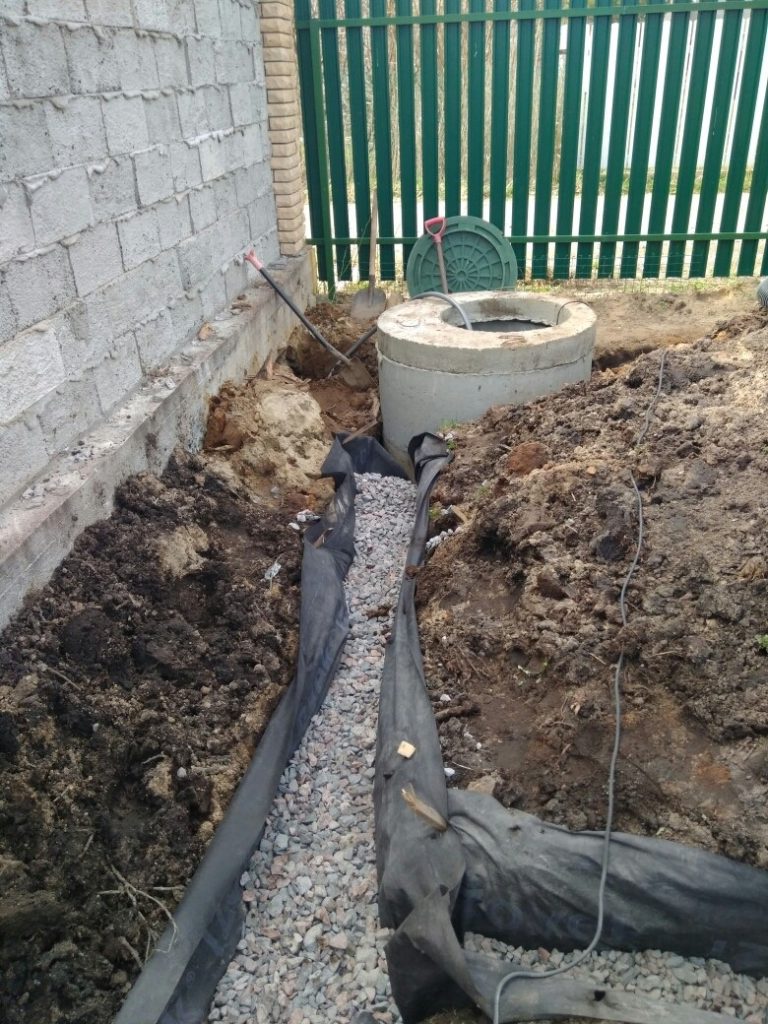

Важно также установить смотровые колодцы в местах поворотов. Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи
Затем застелить их геотекстилём и засыпать щебнем
На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем
Дренаж без труб иногда может заменить систему с трубами. На участке нужно определить самую высокую и самую низкую точки, сделать разметку будущих канавок и выкопать траншеи. Затем застелить их геотекстилём и засыпать щебнем.
Видео: дренаж вокруг фундамента дома
Народные мастера и умельцы без труда сделают дренаж вокруг дома собственными руками, сэкономив семейный бюджет. Правильная оценка состояния грунта на участке поможет в выборе вида дренажной системы.

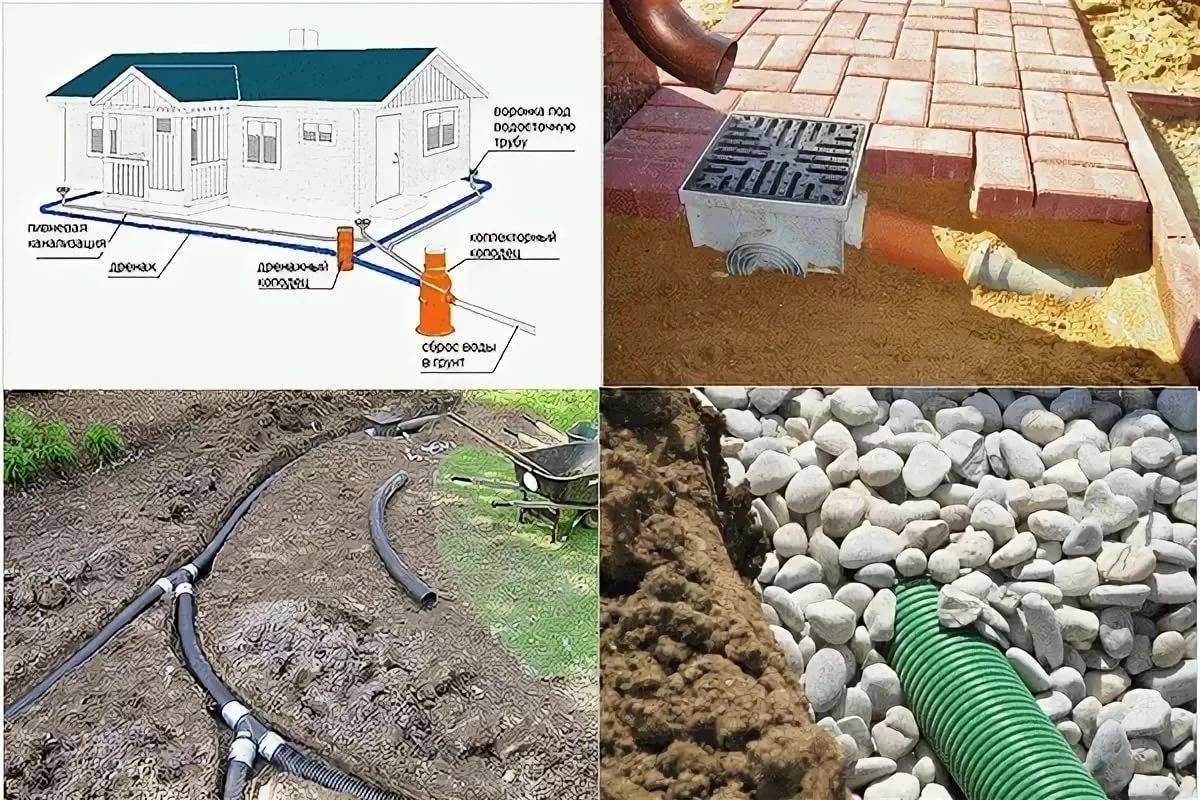

Виды дренажных систем
В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.
Поверхностный дренаж
К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.
Существует два вида поверхностного устройства дренажа: линейный и точечный.
Линейный дренаж
Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.
Точечный дренаж
Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.
По способу устройства дренаж может быть открытым и закрытым
Открытый дренаж
Система траншей, желобов, водостоков или водосборных лотков.
Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.
Принцип устройства открытой дренажной системы
Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.
Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.
Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.
Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.
Открытый дренаж вокруг дома
Закрытый дренаж
Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.
Закрытый дренаж вокруг дома

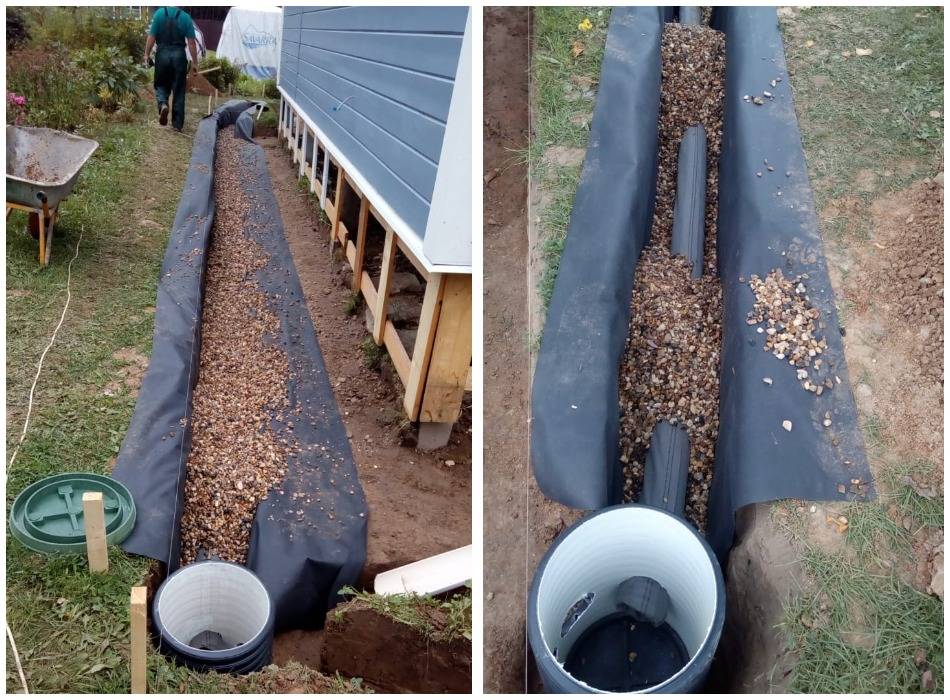

Засыпной дренаж – система засыпанных траншей
Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.
Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.
выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;
на дно траншеи укладывается геотекстиль;
траншея засыпается гравием, щебнем и т.п.;
сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.
Засыпной дренаж
Глубинный дренаж
Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.
Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).
Пластовый дренаж
Данная схема плитного дренажа фундамента
используется для защиты любых зданий на водоносных грунтах. К преимуществам пластового дренажа, прежде всего, относят его стоимость, которая значительно ниже затрат на создание других видов водоотвода. Сэкономить получается потому, что подстилающий слой щебня, необходимый для монтажа дренажной системы, уже заложен в проект строительства дома. В тех случаях, когда коттедж устанавливается на столбчатый или ленточный фундамент, придется дополнительно проводить отсыпку щебнем уже внутри готовой конструкции.
Монтаж пластовой системы основан на понятных и простых принципах. Его устройство под плитой фундамента будет необходимо, если есть следующие факторы:
- Наличие на участке нескольких водоносных горизонтов, пересекающихся или непересекающихся между собой, но имеющих различные свойства.
- Наличие грунтовых напорных вод.
- Подвал или цоколь будущего здания располагается ниже водоносного подземного горизонта.
- Есть вероятность капиллярного всасывания влаги материалом, из которого изготавливается фундамент и цоколь.
Строительство дренажа монолитной плиты фундамента
начинается с рытья котлована. При этом нужно соблюдать два главных правила:
- Котлован должен быть не менее чем на 1 метр больше, чем основание здания с каждой стороны;
- Котлован изготавливается так, чтобы его дно имело небольшой уклон от центральной части к стенам дома.
При обустройстве водоотвода понадобится использовать геотекстиль. Он будет служить своеобразным фильтром, исключая заиливание фильтрам дрен и перемешивание отсыпки фундамента с почвой. Такая слоистая подстилка и дала название пластовому дренажу. Помимо геотекстиля, она состоит из чередующихся между собой слоев песка и щебня.
Целостная схема водоотводов и величина каждого пласта дренажа рассчитывается с учетом габаритов строения и особенностей участка. Сделать это могут только опытные проектировщики. Самостоятельно определить характеристики водоносных слоев невозможно.
Использование дренажных труб
Мягкий дренаж можно усовершенствовать. В таком случае дно не нужно делать полукруглым. Делается необходимый уклон (при использовании труб он может быть минимальным) и укладывается геотекстиль с нахлестом на стены. Труба обматывается геотекстилем, укладывается на выровненное дно траншеи и засыпается щебнем, чтобы он покрыл ее. Свободными краями геотекстиля подсыпка накрывается и засыпается до верха песком. Сверху укладывается подготовленный дерн. Такой дренаж более эффективный, но обойдется дороже из-за использования труб.
Правильно выполнив все работы, вы сможете сделать комфортным проживание, даже на участке с глинистой почвой.

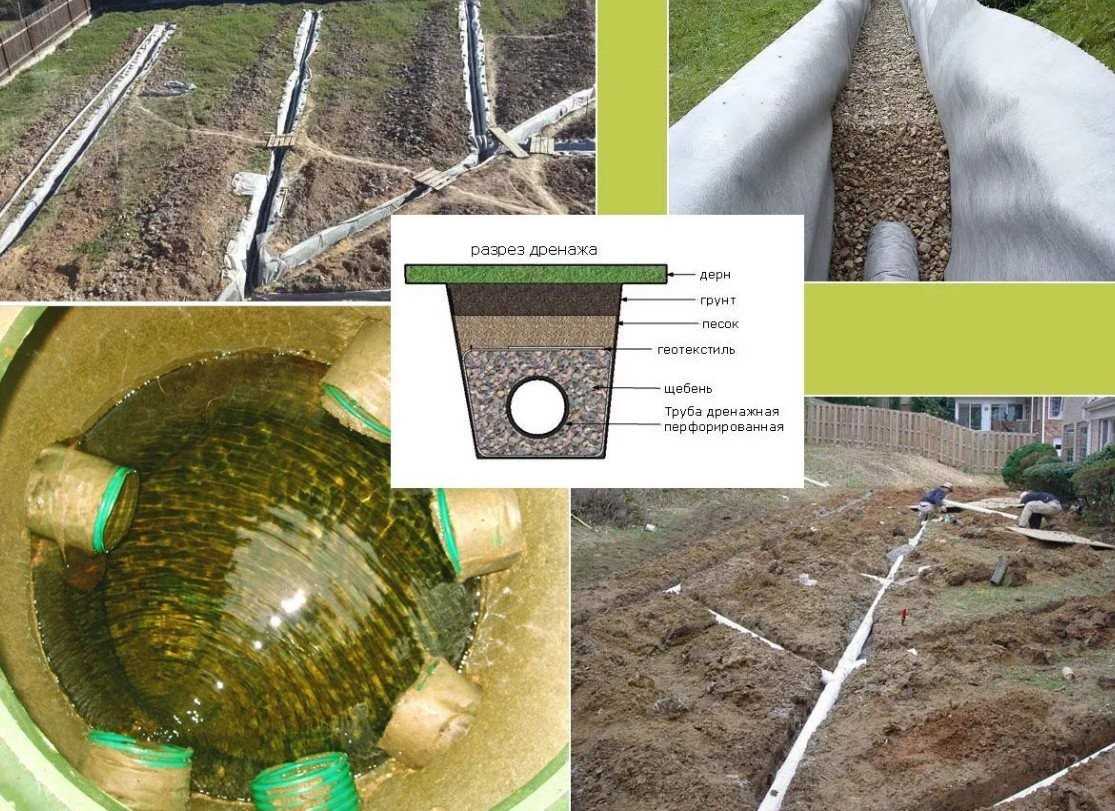

Глубинная дренажная система: тонкости проектирования и монтажа
Глубинное дренирование призвано уменьшить влажность почвы. Чтобы система работала эффективно, ее необходимо расположить ниже уровня залегания подпочвенных вод. В его определении обязательно потребуется помощь специалиста, так как самостоятельно это сделать невозможно. Необходимо заказать геодезистам подробный план участка, на котором должен быть отмечен уровень водоносного слоя, что позволит точно спроектировать сооружение.
Бывает, что система дренажа на участке нужна только для обеспечения жизнедеятельности растений, страдающих от избыточной влаги. В таком случае можно воспользоваться упрощенным вариантом расчета. Для определения глубины залегания дрен пользуются средними значениями. Трубы могут располагаться на отметке от 0,6 до 1,5 м. Нужно знать, что для плодовых деревьев она будет составлять 1,5 , для лесных – 0,9, для газонов, клумб и цветников – около 0,9 м. На участках с торфяными почвами нужно оборудовать более глубокие траншеи, так как такие грунты очень быстро оседают. Глубина прокладки дрен будет варьироваться от 1 до 1,6 м.
Для обустройства системы дренажа используют специальные трубы с перфорацией. Изначально применялись асбестоцементные или керамические конструкции, которые сегодня уступили место пластиковым. Дрены представляют собой трубы диаметром от 50 до 200 мм, снабженные сетью отверстий диаметром от 1,5 до 5 мм. Некоторые модели могут быть оснащены особой фильтрующей оболочкой, которая препятствует проникновению мусора в отверстия. Пластиковые трубы долговечны, легки, их очень просто укладывать.
Для того, чтобы обустроить глубинный дренаж дачного участка своими руками, следует прежде всего составить проект, в котором будет отражена глубина залегания дренажных труб и показано, где они будут проходить. Как и в случае с системой поверхностного дренирования предполагается наличие магистральной траншеи, собирающей влагу из всех второстепенных труб, и заканчивающейся в водоприемнике: сточной канаве, водоеме или специальном накопительном колодце.
Перфорированные трубы для глубинного дренажа укладываются на подушку из песка и щебня
В процессе монтажа дренажной системы выделяют несколько этапов:
Оборудование траншей. В отмеченных в проекте местах копаем каналы шириной порядка 40 см. Глубина сооружения может быть разной, она зависит от уровня грунтовых вод. На дно выкладывается песчаная подушка, а на нее – слой щебня, поверх которого кладется дренажная труба. В некоторых случаях ее можно обернуть геотекстилем для защиты отверстий от возможного засорения.
Установка смотровых колодцев. Для контроля над дренажным процессом и необходимой очистки системы осуществляется монтаж специальных колодцев. Они могут выполняться из железобетонных колец, но если глубина, на которой проложен дренаж, не превышает 3 м, используют гофрированные трубы разного диаметра. Сооружения обязательно оборудуются крышками для предотвращения попадания в них различного мусора. На прямой линии колодцы размещают через каждые 35-50 м и через один поворот при извилистой траншее.
Колодцы располагаются в местах поворотов траншеи и через каждые 35-50 м на прямой линии
Засыпка сооружения. Дрен засыпается слоями щебня и песка. В некоторых руководствах, объясняющих как делать дренаж на участке, предлагается отделить песок от щебня геотекстилем для предотвращения их перемешивания. Уложенная труба вместе с щебнево-песчаной подушкой не должна занимать более половины высоты траншеи. На оставшееся место закладывается уплотненный суглинок и верхний слой плодородной почвы. В идеале участок, под которым находятся дренажные трубы, не должен выделяться.
Задумываясь как сделать дренаж на участке нужно знать, что эту работу можно выполнить самостоятельно. Главное – определить тип системы, которая необходима для осушения почвы, выполнить грамотный проект и правильно произвести монтаж конструкции. Тогда можно будет навсегда забыть о неприятностях, которые доставляла излишняя влага на участке.
Монтаж дренажа вокруг частного дома под ключ
Как выбрать подрядчика
Выбирая подрядчика, необходимо учесть следующие моменты.
- Известное название. Организация или бригада должна иметь определенную известность в данном населенном пункте/области.
- Позитивные отзывы. Необходимо найти как можно больше отзывов и информации о данном подрядчике.
- Официальная регистрация в налоговых и прочих органах. Серьезные подрядчики имеют статус ИП или юридического лица. Вся информация о них прозрачна.
- Портфолио. Заказчик имеет право потребовать показать примеры работ.
- Договор. Договор заключать обязательно. Перед подписанием, документ внимательно читают. Все непонятные моменты нужно прояснять сразу. Если условия не устраивают, заказчик должен потребовать их изменения, либо отказаться от услуг данной организации.
- Приемка. Приемку делают после осмотра.
Сколько стоит качественный дренаж под ключ
Стоимость дренажа под ключ зависит от множества факторов. До составления проекта, точную стоимость никто не скажет. Приблизительная цена поверхностной линейной системы от 900 руб./погонный метр. Глубинного – от 1500 руб./погонный метр. Глубинный дренаж кольцевой формы стоит от 3000 руб./погонный метр. Ливневки – от 1200 руб/погонный метр.
