Как сделать шкаф купе своими руками? Точные чертежи и описание — Пошагово +Схемы

Подвеска дверей – особенности разных систем

Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.

Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется

При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление. Двери по направляющим

Двери по направляющим

В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.

Встраиваемый шкаф-купе. мастерим в домашних условиях

Установка корпуса

Фурнитура и инструменты

Собрать шкаф не получиться дома без наличия нужных инструментов и фурнитуры. В специализированном магазине необходимо приобрести следующие детали:

• Два комплекта направляющих монорельсовых конструкций, которые устанавливаются сверху и снизу шкафа. По ним будут передвигаться раздвижные двери.
• Набор роликов, способных удержать двери.
• Стопоры.
• Дверные петли.
• Штифты для монтажа.
• Винты, в том числе и короткие, длина которых не должна быть больше 1,6 см.
• Клеммы и клейкая лента (лучше двухсторонняя).
• Кронштейны и колпачки для винтов, которые имеют шестигранную внутреннюю резьбу.
• Щеточный уплотнитель, который применяется, как защита от пыли.
• Дюбеля.
• Кромки.

Понадобятся также полки, двери, ящики и тумбы, которые могут быть пластиковыми, мебельные щиты и корзины.

Чтобы сделать шкаф, понадобится электродрель, которая нужна для того, чтобы делать отверстия в стене и листах ДСП МДФ. К ней понадобятся сверла различного диаметра и функциональных предназначений, поскольку нужно сверлить торцы, полки, двери. Нужны еще и реверсная отвертка с разными насадками, шуруповерт, шило, рулетка, угольник, пылесос, молоток, плоскогубцы, нож канцелярский, скотч, специальный строительный фен, пылесос (для удаления пыли).

Предметы интерьера из фанеры

Возможно, вы не обращали внимания на то, что солидная часть изделий, присутствующих в вашем доме, изготовлена из фанеры. Так, из нее часто собирают:

• шкафы;
• каркас для мягкой мебели;
• столы;
• стулья;
• даже кухонные гарнитуры.

Как видите, материал подходит для изготовления любой мебели, поэтому, и ящик из него можно собрать практически с любыми параметрами. Получится весьма практичное приспособление, которое добавит определенный комфорт в жизнь и функциональность в обстановку квартиры.

Фанера — материал весьма гибкий, поэтому можно не бояться повредить лист не осторожным движением во время его обработки

Что же касается того, как можно применять такие ящики, то тут также имеется масса идей. Сделав из фанеры «коробку», вы сможете:

• заполнить полки шкафов и сложить внутрь вещи, которые раньше сбрасывались туда бесформенной грудой;
• перевернуть его, нацепить ножки на роликах и превратить в журнальный столик;
• использовать в качестве подставки для книг;
• составить несколько одинаковых ящиков друг на друга, сделав многоэтажный органайзер и т.д.

Особенно опытные мастера могут превратить кусок листа фанеры в произведение искусства, например, в шкатулку для драгоценностей

Материал для изготовления

Полки шифоньера несут на себе определённый груз из различных вещей и бытовых предметов, поэтому они должны обладать определённой несущей способностью. Их делают из картона, гипсокартона, досок, пластика и стекла.

Для встроенных стенных шкафов делают набор полок в виде столярных плит. Она представляет собой каркас из деревянного бруса, обшитый с обеих сторон фанерой.

В открытых секциях шкафа купе часто устанавливают стеклянные полки. Толстое стекло довольно прочный материал и оно способно выдержать большую нагрузку. Наполнение из стекла выглядит эстетично и подчёркивает выгодные стороны, помещённых на него предметов.

Дощатые полки встраиваются в любые шкафы. Это довольно прочные изделия и способны выдерживать довольно тяжёлые вещи. Обработанные доски, покрытые лаком, удобно устанавливать в платяном шкафу: для головных уборов вверху, для обуви внизу.

Если местом для шкафа выбран открытый балкон или лоджия, нужно учесть, что мебель будет подвержена чрезмерному воздействию влаги. В таких условиях плиты ДСП и МДФ непригодны, они быстро разрушатся. Для изготовления корпуса и внутреннего наполнения шифоньера используют пластик, крашеные доски, металлический лист и прочий однородный материал.

Для современной мебели, собранной из плит ЛДСП или МДФ, полки делают из того же материала. Ламинированные плоскости позволяют легко извлекать и класть вещи, не боясь зацепов и защемлений одежды. Можно использовать и полочки, оставшиеся от старого шкафа, если они имеют нужные или даже большие размеры.

Гарантия на шкаф-купе

Сегодня все больше людей приобретают шкафы-купе под заказ. Это дает возможность получить идеальный вариант встроенной мебели.

Ведь грамотный замерщик обеспечит полное прилегание деталей шкафа к стенам и потолку, учтет особенности помещения. И конечный результат порадует заказчика: шкаф-купе вместит в себя максимум вещей, оставит свободное пространство, обеспечит порядок в комнате.

Возможные дефекты установленного шкафа-купе

Однако в некоторых случаях могут возникать спорные ситуации. К ним можно отнести:

• в процессе установки мастер дает рекомендации, с которыми не согласен заказчик. Если при этом советы обоснованы, то следовать им можно. Ведь установщик имеет опыт и может посоветовать более грамотное расположение и наполнение шкафа. если же обоснований нет либо они не вызывают доверия, то необходимо проанализировать ситуацию и, возможно, обратиться к другому специалисту;
• после установки выявляются дефекты — неплотное прилегание дверей и стенок шкафа, зазоры между деталями, которые должны быть плотно пригнаны. Закрытие дверей с шумом, плохой ход роликов, посторонние шумы при использовании шкафа, непрочно установленные полки — всё это следует считать существенными дефектами;
• отсутствие гарантийных обязательств. Зачастую их не дают мастера, которые не желают пробивать чек и, соответственно, афишировать свой заработок. Однако отсутствие получения гарантии на такое сложное и дорогое изделие, как шкаф-купе, для заказчика может обернуться проблемой.

Приведенные ситуации могут осложнять процесс выбора и установки встроенного шкафа. Но учитывать их необходимо, начиная со стадии выбора мастера или компании — установщика.

Особенности гарантии на шкаф-купе

Для получения гарантийных обязательство от продавца необходимо перед началом работы заключить с ним договор. Это позволит избежать множества проблем, связанных с исправлением вероятных недоработок и устранения дефектов. Заключенный договор обеспечит уверенность, что после установки мастер не пропадет из виду и своевременно вернет рабочее состояние своему изделию.

Согласно действующему сегодня в Российской Федерации Закону о защите прав потребителей, следующие моменты не распространяются на выполнение установщиком гарантийных обязательств:

• пожар либо потоп в доме;
• износ деталей в ходе эксплуатации изделия;
• неправильная эксплуатация шкафа;
• механические повреждения, которые привели к нарушению процесса работы отдельных деталей или всего шкафа в целом.

Гарантия не распространяется при самостоятельном внесении в устройство шкафа (особенно эконом-класса) каких-либо доработок. Но при наличии гарантийных обязательств дефекты, возникшие по вине установщика, будут устранены. По закону, срок действия гарантии на установленный шкаф-купе составляет минимум 2 года (больший срок указывается в договоре).

Вывод: обязательно получайте гарантию на шкаф-купе!

Учитывая приведенные данные, следует понимать, что шкаф-купе является достаточно сложной мебелью. Она имеет свойство выходить из строя, особенно при недостаточном опыте и мастерстве установщика. И получение гарантии на такой шкаф позволит не беспокоиться за использование шкафа и его функциональность.

Действие гарантии составляет минимально два года, и в течение этого времени устранить возникшие дефекты мастер обязан по закону. При несвоевременном оказании помощи или отказе в устранении поломок можно обратиться в судебные инстанции. Это позволяет быстро призвать мастера к ответственности, восстановить работу шкафа.

Шкаф-купе — это очень удобно, просто и вместительно. При этом, шкаф своей мечты можно собрать своими руками, не завися от предлагаемых моделей. Раздвижные двери — главный акцент всей конструкции, который сэкономит место в доме.

Сравнение расходов на готовый и самодельный шкаф

Изготовление своими руками шкафа-купе, встроенного в стену, обойдется примерно в 5-10 тысяч рублей с учетом оплаты работ по распиливанию (информация на 2018 год). При наличии минимальных навыков придется потратить 4-6 дней. Если есть хоть какой-то опыт в изготовлении мебели, то на постройку шкафа-купе уйдет 2-5 суток.

Готовый гардероб сложно найти дешевле 20 тысяч рублей. Стандартное время выполнения индивидуального заказа у производителя — от двух недель.

Самодельные корпусные шкафы и перегородки обходятся дешевле фабричных. Но для подобных работ потребуются навыки более высокого уровня. Мебельные мастера с налаженным рабочим процессом справятся с таким заказом гораздо быстрее. Переоборудовать нишу в шкаф купе — отличный способ превратить пустое пространство в полезную функциональную зону.

Этапы изготовления

Разработка дизайна и чертежа

Работа над дизайном будущего шкафа начинается с планировки наполнения. После определения места, где будут располагаться секции, можно приступать к расчетам и отображению замеров на чертеже.

План внутреннего размещения

При проектировании принято придерживаться следующих правил:

• секцию с верхней одеждой лучше размещать сбоку, чтобы влага не распространялась по периметру;
• для мелких аксессуаров нужно выделить видное место, чтобы они всегда находились под рукой;
• хранить одежду, постельное белье, полотенца рекомендуется сверху, поскольку в пределах полуметра от пола собирается влага, поднимается пыль;
• для хранения ценных предметов необходимо предусмотреть несколько ящиков.

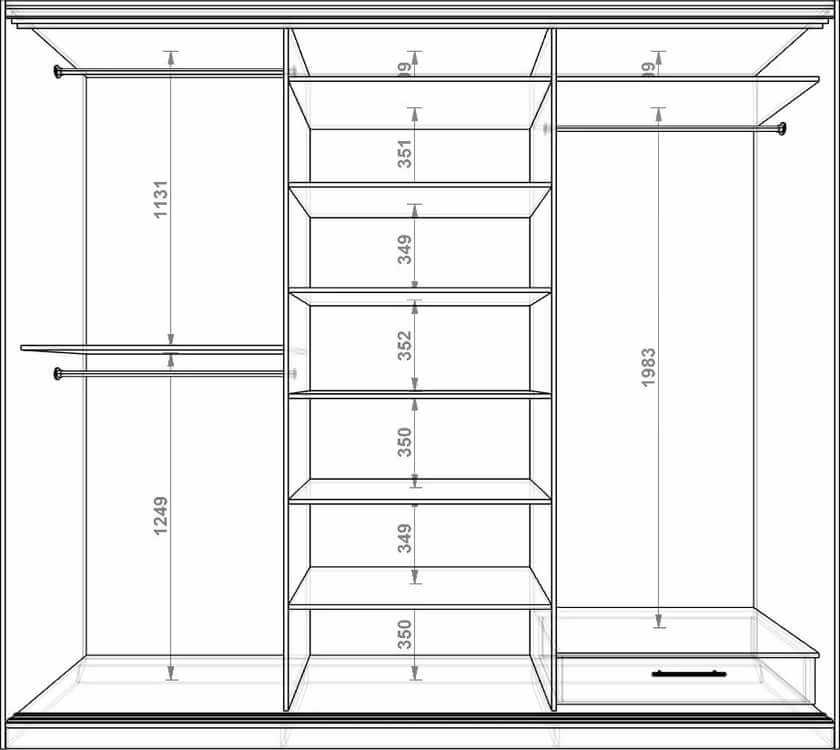

Пример внутреннего пространства

По итогам планирования необходимо определить минимальную ширину полок. Этот параметр пригодится на этапе расчета створок.

Замеры и оформление чертежа

Чтобы сделать замеры правильно, нужно учесть несколько рекомендаций. Стены в нише редко бывают ровными. Погрешности при неравномерной отделке углов обычно незаметны, но разница даже в 2 мм бросается в глаза.

Измерять ширину рекомендуется минимум в трех точках. Замер задней стенки производят сверху, посередине, снизу. Затем, по аналогичному принципу, определяются размеры фасада. Замеры высоты также снимаются в трех местах, отдельно для передней и задней стенки.

При отображении замеров на чертеже нужно суммировать толщину материала с кромочной лентой, прибавить 10 см для раздвижного дверного механизма.

Самостоятельное изготовление

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

1. Измерить основные параметры помещения, учитывать не стандартные размеры.
2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы из ДСП или другого материала.
3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток и вентиляционных отверстий.
4. Обозначить дверной и оконный проемы.

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

Подготовительный этап

При изготовлении шкафа-купе вы сможете реализовать сразу две задачи: заполнение пустой ниши в жилом помещении и создать функциональное место для хранения одежды, белья и других вещей.

Если в помещении пустующая ниша, то наверняка, вы уже выбрали место, где будет стоять встроенный шкаф-купе, т. е. уже представляете, какого размера будет шкаф, знаете его длину, высоту и глубину.

Если место под мебельную конструкцию не лимитировано, то чтобы шкаф смотрелся красиво необходимо руководствоваться правилом «золотого сечения», отношение высоты к ширине, по этому правилу, должно быть 1,62 или приближенным к этому соотношению. Вот тогда шкаф будет смотреться красиво.

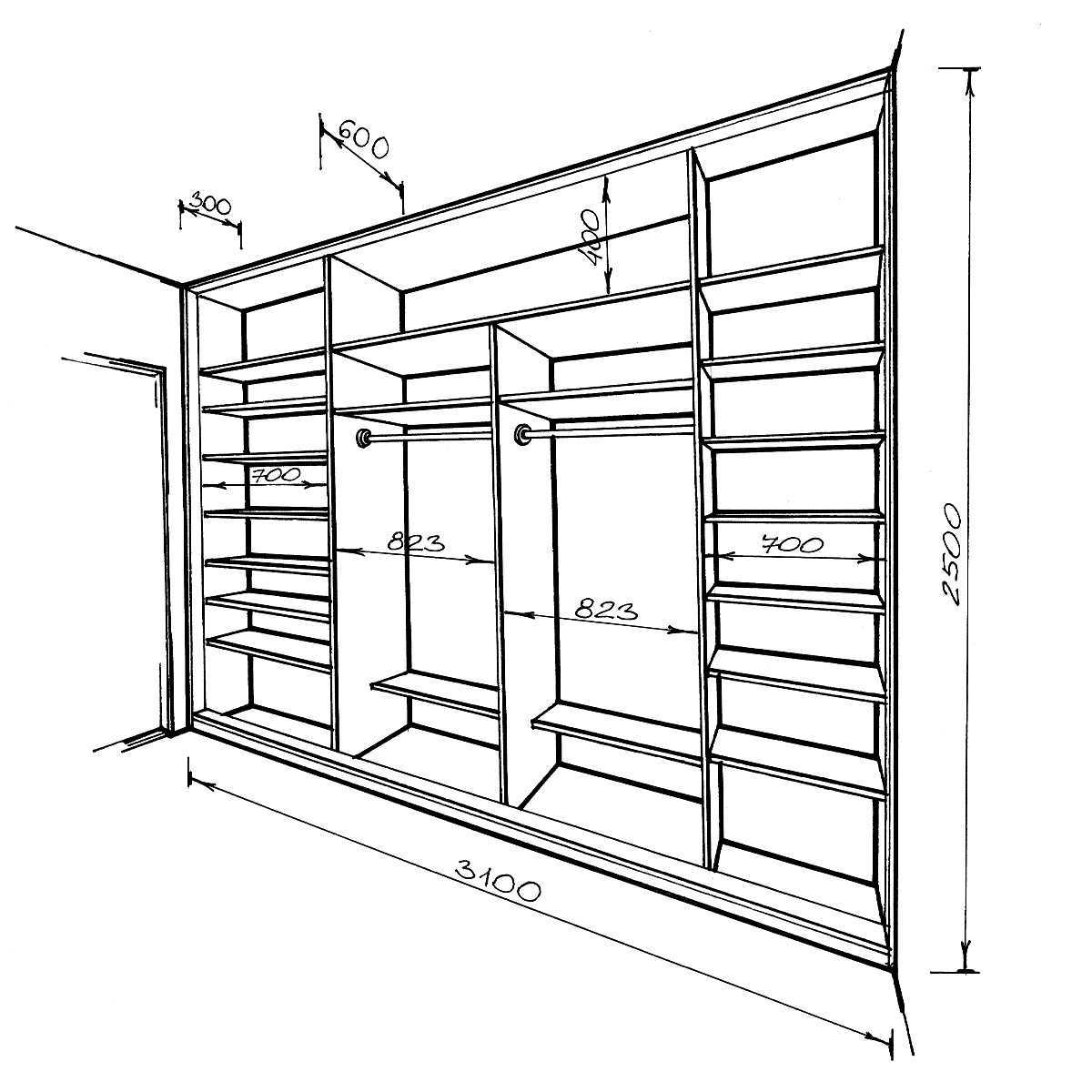

Чертежи с размерами и расчёт количества деталей

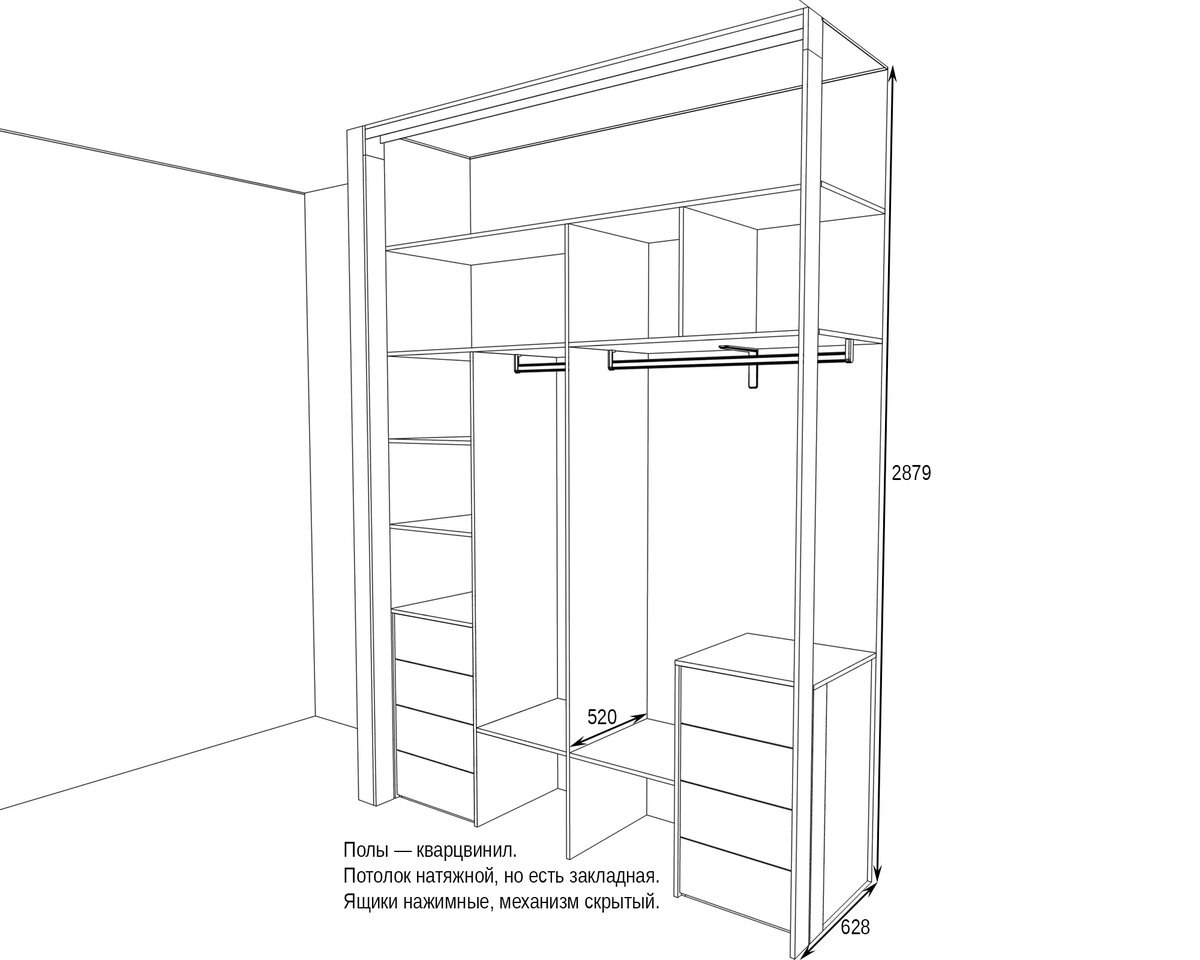

Здесь будет рассмотрен процесс изготовления шкафа глубиной 520 мм, высотой 2 480 мм и шириной 1572 мм (рассчитывается по правилу «золотого сечения» с учётом высоты 2 480/1,62=1 531).

Проектировать шкаф-купе нужно по правилу «золотого сечения»

Учитывая то, что откатные дверцы не рекомендуется делать шире 1 000 мм и габаритных размеров конструкции, в этом случае предусмотрены две створки грубым размером 2 480х785 мм. Если шкаф планируется сделать шире, то и количество дверей может больше.

Глубину не рекомендуется делать более 600 мм, так как при большей глубине будет очень неудобно пользоваться полками, особенно верхними — будет трудно добраться до вещей.

Выбираем внутреннее наполнение

После того как определились с габаритными размерами, глубиной и количеством дверей, нужно разобраться с внутренним наполнением шкафа, т. е. с перегородками, полками и их расположением.

Здесь уже необходимо учитывать свои предпочтения и месторасположение конструкции.

К примеру, в шкафу для прихожей надо предусмотреть большой отсек для верхней одежды, которую можно повесить на плечики при входе в квартиру.

Если шкаф планируется разместить в жилой комнате, логичнее будет предусмотреть большое количество полок для постельного белья, полотенец. Также для удобства эксплуатации целесообразно будет задуматься о выдвижных ящиках. Для красоты можно торец закончить прикрепленными закругленными полками.

Для упрощения процесса проектировки и экономии времени используйте специальные программы.

Если у вас будет чертёж, который вы продумали до мелочей, изготовить шкаф будет намного проще

Этим же чертежом потом будет удобно пользоваться при разметке расположения полок и перегородок на стене, собирая шкаф на месте установки.

Для проведения этой операции удобнее будет проставить размеры в «цепь» как на скриншоте ниже. Это исключит возможность совершения ошибки при определении размеров деталей. Предполагается, что шкаф изготавливаться из древесностружечной плиты (ДСП) толщиной 16 мм.

Чертёж должен быть всегда под рукой

Причем, если вы будете делать шкаф высотой от пола до потолка, то желательно к размерам деталей вертикальной группы (здесь это детали №5 и 6) прибавить 5-8 мм. Это необходимо сделать для того, чтобы компенсировать неровности пола и потолка. Лучше при установке этих деталей и сборке шкафа немного подогнать их длину на месте, чем получить неприглядную щель в 10 мм.

Конечно, если у вас качественный ремонт, со строгой линией горизонта пола и потолка, этого делать не следует.

Затем составляется таблица деталей с количеством, размерами и указанием сторон, которые будут обрабатываться кромкой. Таблица пригодится при заказе распиловки всех составляющих из ДСП.

Таблица: детали для изготовления шкафа

Таблица, содержащая информацию о деталях, потребуется для распиловки

Детали 12 и 13, не показанные на чертежах с размерами, являются подкладками под верхнюю и нижнюю направляющую планки откатных дверей. Их ширина (100 мм.) выбрана исходя из ширины направляющих профилей, а длина – внутренняя ширина шкафа купе (1 572 -16 = 1 556 мм)

В столбцах 5, 6, 7, 8 указывается сторона детали, которая будет обработана кромочной лентой, т. е. указываются все лицевые стороны.

Распиловка деталей

После составления такой таблицы всё готово для размещения заказа на распил деталей и обработку кромки. Фирмы, оказывающие такую услугу, имеют программное обеспечение, позволяющее расположить детали на распиливаемом листе ДСП с минимальными отходами (эта услуга включена в стоимость распила). Они же попутно продают ДСП различной толщины, цветов и фактур, занимаются обработкой кромки.

Перед заказом распиловки обязательно ещё раз проверьте количество, размер и расположение кромок деталей. Исправить ошибки в некоторых случаях, конечно, просто, но бывает и такое, что из-за одной маленькой неточности может потребоваться дополнительный лист ДСП для изготовления детали, а это накладно.

Последовательность действий

Сначала определитесь с местом, в котором он будет установлен. Найдите в интернете варианты на ваш взгляд наиболее подходящие, сопоставьте с вашими возможностями.

Учитывайте, что такая конструкция подразумевает наличие трех стенок по периметру, сделайте чертеж, используя вышеизложенный текст.

Минимум одна сторона будет просматриваться из комнаты. Поэтому материалы б/у лучше не использовать, купить для этих целей ламинированное ДСП не сложно.

Выберите цвет, закажите раскрой, это прибавит к себестоимости изделия, но учтите, пилить вручную этот материал не желательно, по кромке образуются сколы, скрыть которые невозможно.

Можете сэкономить на поклейке кромочной ленты, нанести ее несложно в домашних условиях, используя утюг или паяльник.

Продумайте зональность отделений, они должны быть доступными при открытой двери, смотрите главу чертежи.

Особенности именно этого изделия в том, что двери купе будут работать в пространстве ограниченном стенками шкафа, поэтому при вычислении размеров, примените вышеизложенную информацию.

Сборка цоколя

Цоколем в среде мебельных мастеров называют дно шкафа с ножками. Именно с его сборки и начинается процесс монтажа конструкции.

Сначала нужно сделать расчет расстояния ножек от краев дна и провести соответствующую разметку. Если вы выполняете работу сами, то рекомендуется скреплять цоколь конфирматами.

Облегчить работу можно при помощи стрибуцины.

Уголки монтируются более просто, но они создают определенные неудобства при использовании шкафа. Если вам все-таки больше по душе установка уголков, то применяйте для их закрепления шурупы 3,5 х 30. Закручивать их следует не слишком туго, чтобы они не пробили полотно насквозь.

Общие правила

Для сборки приобретённого шкафа необходимо соблюдать инструкцию, приложенную к изделию поставщиком.

Есть ряд принципов, придерживаясь которых, можно собрать что угодно быстро и эффективно:

1. Ни к чему распаковывать всё одновременно и мешать детали из нескольких упаковок.
2. Делать всё по порядку.
3. Тщательно изучить руководство, дабы допущенная ошибка не стала проблемой.
4. Удостовериться в том, что в комплекте есть все материалы и фурнитура.
5. Собирать последовательно, от нижней части к боковым.
6. Достать компоненты из пакетов, разложить инструменты.
7. Зеркальные элементы устанавливать в самом конце, иначе можно их поцарапать или разбить.

Проектирование шкафа-купе

Проектирование шкафа–купе начинают с определения габаритных размеров. При этом высота шкафа обычно меньше высоты помещения примерно на 5 — 10 см, в котором устанавливается шкаф. Длина шкафа зависит от ваших предпочтений и свободного пространства помещения.

Отдельно следует сказать о ширине шкафа. Традиционная ширина (глубина) шкафа-купе составляет 60 см. Такой ширины шкафа достаточно для того чтобы, можно было вешать одежду на вешалке поперек шкафа. Однако ширину можно сделать произвольной. Обычно, при недостатке места в помещении, шкаф делают шириной 40 – 50 см. В этом случае одежду можно вешать поперек шкафа, для этой цели существуют специальные подвесы.

Рис.3. В современных шкафах купе могут применяться не только полки, но и различные конструкции, называемые наполнением для шкафа. Благодаря разнообразию элементов наполнения шкаф может быть не стандартной ширины, а уменьшенной, что позволяет установить шкаф-купе даже в маленьком пространстве.

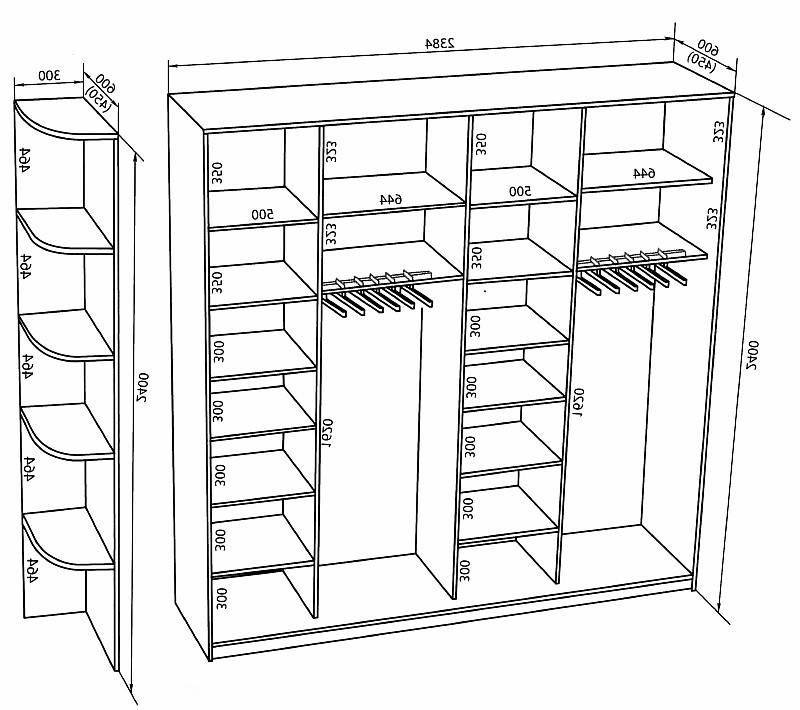

Определив габаритные размеры шкафа-купе можно приступить к созданию чертежа. На этом этапе можно прочертить корпус (боковые и верхние стенки) и цоколь шкафа (пол шкафа).

Традиционно пол шкафа отстоит от пола помещения на 5 см. Эта конструкция образует цоколь. С фасада шкафа-купе, пространство между полом шкафа и полом помещения, закрывают планкой из того же материала из которого изготовлен шкаф. При этом планка утапливается в глубь шкафа на 1-2 см.

Рис.4. Проектирование шкафа-купе начинают с определения его габаритов. Зная габариты шкафа и учитывая высоту цоколя 5 см, а также ширину ЛДСП 16 мм, можно точно определить размеры внутренней части шкафа. Эти размеры необходимы для проектирования наполнения шкафа-купе и изготовления дверей-купе.

Таким образом у нас получился каркас шкафа-купе

Важно отметить, что теперь есть габаритные размеры внутреннего пространства шкафа. Для рассматриваемой конструкции они составляют: длина 1968 мм, высота 2518 мм. Исходя из этих размеров можно приступить к проектированию полок и перегородок (наполнению шкафа)

Исходя из этих размеров можно приступить к проектированию полок и перегородок (наполнению шкафа).

Наполнение шкафа-купе может быть произвольным, возможные варианты рассмотрим далее. Сначала следует сказать несколько слов о традиционном подходе и особенностях некоторых конструктивных элементов шкафа-купе.

Двери шкафа-купе — это раздвижная конструкция, которая состоит из минимум 2-х дверей. Для перемещения и крепления дверей используется специальный механизм, состоящий из нескольких элементов. Следует отметить два важных момента: размер дверей и размеры необходимого места для установки дверей.

В отличие от самого шкафа раздвижные двери, как уже было сказано, состоят из нескольких элементов: направляющая, шина, профиль и вставка двери. Всю необходимую фурнитуру для изготовления раздвижных дверей шкафа-купе можно приобрести отдельно. Однако, если элементы шкафа и его сборку можно сделать своими руками, то двери шкафа лучше изготовить на заказ. Связано это со сложностью изготовления раздвижных дверей, особенно при наличии зеркал и стеклянных элементов. Для заказа раздвижных дверей, как раз и потребуются внутренние размеры шкафа. И, естественно, вам придется выбрать дизайн дверей.

Вторым важным моментом является габаритные размеры раздвижных дверей, от этого зависят размеры внутренних полок. Традиционно под установку дверей-купе отводят 10 см пространства шкафа. Таким образом в независимости от варианта наполнения ширина полок будет на 10 см меньше, чем ширина шкафа. В нашем случае 50 см.

Рис.5. При проектировании наполнения шкафа-купе следует учитывать, что раздвижные двери занимают определенное пространство шкафа. Традиционно для установки дверей-купе оставляют 10 см. Таким образом ширина элементов наполнения должна быть на 10 см меньше чем ширина шкафа.

Бюджетный шкаф-купе из ДСП
