Как построить щитовой дом самому: Обзор и пошаговая инструкция

Этапы строительства

Пошаговая инструкция каркасно-щитового дома предполагает выполнение работ за несколько последовательных этапов. Каждый из них следует рассмотреть подробнее.

Обустройство пола

После того как щитовые заготовки завезены на стройку – можно приступать к возведению ленточного фундамента для дома. После схватывания раствора (примерно через неделю после заливки) поверх настилается слой гидроизоляции из рубероида, а затем монтируется основание пола.

В качестве лаг для настилки полового покрытия используются брусья сечением порядка 40 х 50 мм. При их монтаже необходимо придерживаться правил:

для фиксации лаг в брусьях нижней обвязки выбираются пазы требуемого размера;
расстояние между ними не должно превышать установленной для таких конструкций нормы в 50 см;
при монтаже обязательно применение уровня, посредством которого бруски выравниваются в горизонтальной плоскости.

Поверх брусьев, уложенных и надежно закрепленных в пазах, обустраивается черновой пол с покрытием из досок.

Сборка стен

При строительстве каркасно-щитового дома стены возводятся с угла здания.

Последовательность проводимых при сборке операций:

Устанавливаются вертикальные брусья каркаса, надежно закрепляемые в пазах нижней обвязки.
К ним последовательно крепятся панели (щиты), подпираемые прочной доской длиной примерно 3 метра.

В качестве изолятора может применяться силиконовый наполнитель или обычная монтажная пена.

Монтаж кровли

По завершении установки стенных щитов сверху по всему периметру они сшиваются специальным брусом, образующим прочную обвязку. После того как она будет готова – можно приступать к монтажу кровли. Сначала потребуется изготовить стропила, которые предпочтительнее сделать из бруса сечением 120 х 50 мм. Готовые стропильные ноги с одной стороны крепятся в пазах верхней обвязки, а с другой – прочно соединяются в районе конька.

Поверх системы стропил делается обрешетка, на которую впоследствии укладывается кровельное покрытие.

Шифер и натуральное черепичное покрытие считаются тяжелыми материалами, существенно увеличивающими нагрузку на щитовые стены и фундамент. В качестве их заменителя допускается применять битумную черепицу, более трудоемкую в обустройстве и стоящую несколько дороже других материалов.

По какой технологии лучше построить частный жилой дом

Чтобы выбрать каркасный или щитовой загородный дом для самостоятельного строительства, и понять, что из них лучше, необходимо дать оценку этим двум разным конструкциям одновременно по нескольким параметрам.

Конструкция

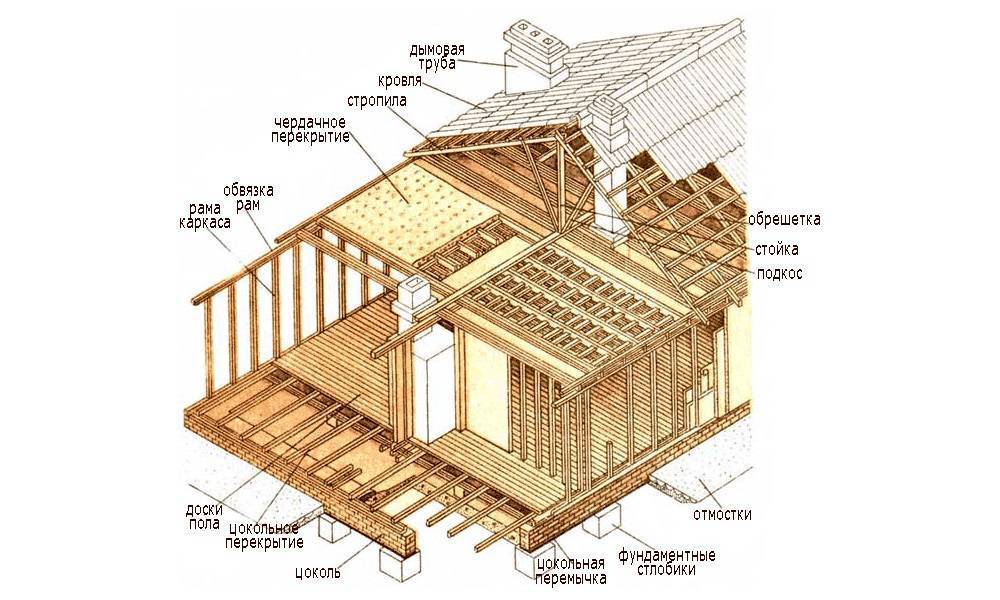

Основа каркасного дома – деревянный силовой каркас, сборка которого выполняется на предварительно подготовленном фундаменте. Затем к нему крепятся остальные элементы конструкции.

Отдельные элементы конструкции каркасно-щитового дома изготавливаются на заводе. Затем их доставляют на строительную площадку и собирают с применением тяжелой монтажной техники.

Проектирование

Есть готовые типовые проекты каркасных жилых построек или же заказчик может заказать разработку персонального проекта дома под собственные предпочтения.

Каркасно-щитовые здания производят по готовой проектной документации. Т.е. заказчик может только выбрать один из типовых проектов без внесения в проект каких-либо изменений.

Надежность

Также разбираясь, чем отличается каркасный дом от аналогичной жилой постройки щитового типа, необходимо дать оценку надежности готовой конструкции. Многие специалисты утверждают, что жилые частные дома, возведенные по каркасной технологии, в отличие от аналогичных каркасно-щитовых построек значительно надежнее. Они более прочные и долговечные, так как имеют большое количество дополнительных ребер жесткости. В результате каркасные здания являются более устойчивыми к негативным воздействиям окружающей среды и деформации.

Стоимость

Жилые дома каркасной конструкции более дешевые. Значительная экономия получается на монтажных работах, для выполнения которых достаточно бригады в составе 3-4 человек без привлечения специальной техники.

Для изготовления элементов конструкции каркасно-щитовых зданий используется современное высокотехнологическое оборудование. Для сборки сооружения задействуется подъемная строительная техника. В результате общая стоимость строительства по данной технологии значительно выше.

Советы

Сборка каркаса

Каркасное домостроение опирается на нормы СНиП 31-105-2002, составленного на базе зарубежных регламентов.

На верх фундамента укладывают обвязочный брус, закрепляют строго по уровню. Каркас собирают традиционно, устанавливая поочередно стойки в вертикальное положение, или способом «канадская платформа». В этом случае сборку проводят на готовом черновом полу горизонтально с последующим монтажом секторов в проектную позицию.

Стойки из строганой доски размерами 150х50 или 200х50 мм устанавливают с шагом 600 мм, крепят к нижней обвязочной балке, начиная от угла. По верху каркас скрепляют прочным брусом — верхней обвязкой.

Оконные и дверные перемычки усиливают досками, уложенными на ребро. Толщина такого элемента зависит от размера проема. Если он шире 800 мм, ригель должен быть не тоньше 150 мм.

Каркас укрепляют укосинами из доски, врезая их в верхний и нижний пояс, или перфорированной стальной полосой. Если для обшивки применяют жесткие листы – многослойную фанеру, ОСП – дополнительные элементы не устанавливают.

Листы наружной облицовки располагают в шахматном порядке с разбежкой швов, длинной стороной параллельно фундаменту. Такая укладка жестко связывает каркас в горизонтальном направлении.

Миф 3. Все каркасные дома строят по одной технологии

Стоит ли делать «односкатку» для жилого дома?

Укладка и утепление пола – о чем нужно знать

На ростверк монтируется нижняя обвязка. Лаги пола укладываются на опорные бруски и могут быть врезаны в брус обвязки или же крепиться к нему металлическими уголками с внутренней стороны.

Без цокольного этажа утеплению пола нужно уделить особое внимание, иначе задуваемый из подпола холодный воздух будет существенно ухудшать жилищные условия. А чтобы утеплитель прослужил долго, его нужно хорошо изолировать от попадания влаги

Как не спутать гидроизоляцию с пароизоляцией и к чему это приведет

Гидроизоляционная пленка водо- и паронепроницаема с обеих сторон. Именно поэтому считается, что она должна находиться с наружной стороны и защищать утеплитель от воздействия внешней среды. Но в таком случае излишки влаги будут конденсироваться в утеплителе, ухудшая его свойства. Оптимальный выход – паропроницаемая ветроизоляция, не пропускающая влагу снаружи, но испаряющая ее изнутри.

Пароизоляция же защищает утеплитель от попадания паров, образующихся внутри здания. Она должна быть уложена с внутренней стороны вплотную к утеплителю. Но в случае с полом все не так однозначно, ведь вниз вода испаряться не будет, оседая как раз на уложенной на утеплитель пароизоляции.

Именно поэтому на пол поверх утеплителя пароизоляция укладывается с обязательным вентиляционным зазором между утеплителем и досками пола, позволяющим влаге испаряться.

Выбор утеплителя и технология укладки

Утеплитель укладывается на доски чернового пола. Они, в свою очередь, стелются попрек лаг на прикрепленные черепные бруски.

Черепной брусок прибивается или прикручивается саморезами по низу лаг.

Если же планируется использовать насыпной утеплитель, вместо необрезных досок для чернового пола можно использовать листы ОСБ.

Но как же выбрать утеплитель? Конечно, основным критерием всегда будет цена и доступность в конкретном регионе. Если же выбор довольно разнообразен, можно сравнить преимущества и недостатки самых популярных из них:

опилки – натуральный и зачастую дешевый утеплитель, но требующий антисептической обработки и слеживающийся со временем;
керамзит – натуральный и в некоторых областях дешевый утеплитель, но тяжелый и гигроскопичный;
вермикулит – натуральный теплоемкий материал, не удерживающий влагу, но все же достаточно тяжелый;
эковата – состоит из вторсырья, не содержит вредных добавок, но также слеживается со временем;
минеральные утеплители – гигроскопичны, что требует повышенного внимания к гидроизоляции, но просты в укладке;
пенопласт – негигроскопичный и очень легкий материал, но практически воздухонепроницаем, что не позволяет создать «дышащую» атмосферу в доме.

Пошаговая инструкция строительства каркасного дома

Выбор участка

Немаловажным этапом строительства является и выбор конкретного участка земли. К нему предъявляются следующие требования:

— При отсутствии трубопровода необходимо учесть то, что придется копать колодец или бурить скважину. Следовательно, на участке должна быть питьевая вода. При этом ее источник не должен находиться на глубине более 50 метров, так как в этом случае придется производить дорогостоящие работы.- Максимальная ровность поверхности, что создаст дополнительное удобство возведения дома и удешевит его фундамент.- Расположение на незатапливаемой местности. Участки, находящиеся неподалеку от рек или иных водоемов, непременно затапливаются весной. Порой такая проблема имеется и в низинах. Вода, находящаяся на участке всего 2-3 дня, подмывает фундамент. Это не очень хорошо для дома.- Минимальное количество уже возведенных строений. Если участок приобретается с деревянным домом, который предназначен под снос, то желательно, чтобы здание стояло на кирпичном фундаменте. В таком случае подготовка к работам будет менее дорогостоящей.

Фундамент для постройки каркасного дома: требования к основанию

Строим каркасный дом: пошаговая инструкция

Перед укладкой обвязочного бруса следует проверить ростверк с помощью строительного уровня и при обнаружении неровностей, скорректировать их.

Дальше порядок и очередность работ выглядит следующим образом:

Сначала происходит укладка первого ряда, так называемой обвязки, для которой выбирается брус с бо?льшим сечением, чем весь остальной материал. Крепиться он на анкера, а дополнительно фиксируется в угловых соединениях при помощи металлических уголков.

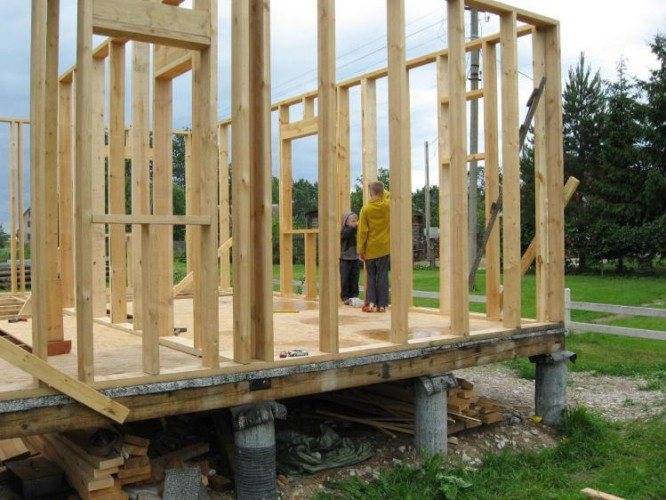

Следующий шаг – установка вертикальных элементов каркаса или стоек, которые устанавливаются на первый ряд бруса и скрепляются с ним. Начинать их монтаж необходимо с углов и далее, с определенным шагом, по периметру будущего здания

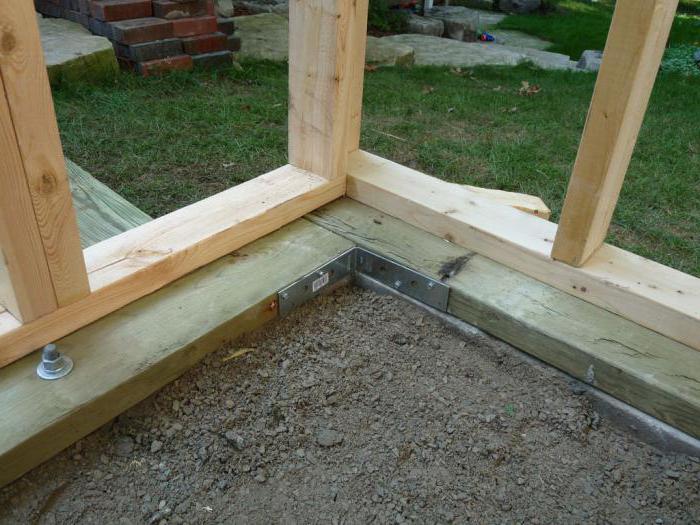

Для этого используются металлические уголки, которые фиксируются болтовыми соединениями
Важно, во время установки стоек постоянно проверять их вертикальность с помощью отвеса, так как от этого не только зависит красота дома, но прежде всего его надежность, поэтому данному этапу следует уделить особое внимание.

Важный нюанс – монтаж вертикальных стоек обязательно должен вестись с учетом оконных и дверных проемов. Для этого, в планируемых местах установки дверей и оконных конструкций следует правильно выполнить запилы вертикальных стоек с одновременной установкой в их середину обсадных досок, к которым впоследствии и будет выполнено крепление коробок.

Для обеспечения стабильности конструкции следует смонтировать временные диагональные распорки, которые устанавливаются под углом к вертикальным стойкам и гарантируют их стабильность до полного закрепления каркаса.

Далее, когда строим каркасный дом сами шаг за шагом, наступает очередь монтажа верхнего пояса, а именно установка верхнего бруса и закрепление его к вертикальным стойкам
Важное замечание, если нижний ряд и вертикальные стойки выполнены строго по уровню, то и верхняя доска ляжет абсолютно ровно.

Крепление верхнего бруса также выполняется при помощи металлических уголков, которые фиксируются болтами

Можно использовать для этого и гвозди, но следует учитывать, что они должны войти в брус не менее чем на 10 см.

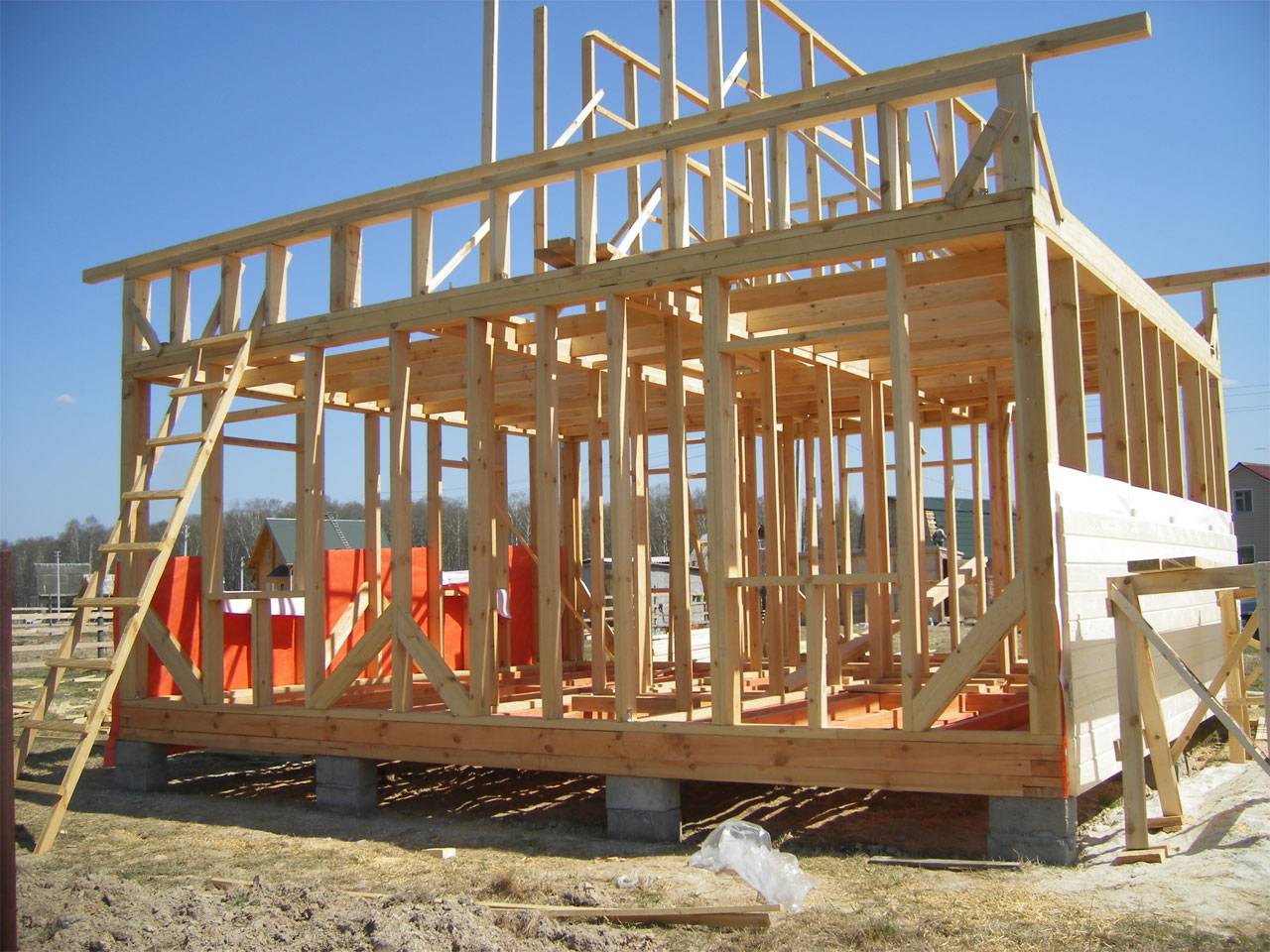

После этого каркас дома приобретает свои очертания и стабильность, поэтому можно смело снимать временные диагональные опоры, так как они уже выполнили свою задачу.

До того как самому построить каркасный дом своими руками следует ознакомиться и правилами установки укосин и их функциями. Это элементы из брусков, которым отводиться важная роль в дополнительном укреплении каркаса. Устанавливаются в обеих сторон вертикальной стойки сверху и снизу конструкции и закрепляются длинными гвоздями.
Далее, следует приступить к монтажу балок перекрытия, брус для которых закрепляется с помощью уголков, предварительно уперев его на верхнюю обвязочную конструкцию. Но можно использовать и более сложные варианты монтажа и крепления потолочных балок, например, методом вырубки, когда в верхнем брусе подготавливается специальное «гнездо» для их установки либо с помощью кронштейнов.

После того как установлены балки перекрытия и если не предусмотрен второй этаж, наступает черед монтажа стропильной конструкции для кровли, к которой будет крепиться обрешетка.

Начало строительства: подготовка

Сборно-щитовой дом в процессе монтажа

Итак, прежде чем приступить к постройке каркасно-щитового коттеджа, вы должны соотнести три вещи:

Реальные условия строительства.
Ваши предпочтения.
Финансовый запас.

К реальным условиям строительства можно отнести особенности участка, на котором будет производиться строительство, особенности климата, расположение солнца и тени, обилие осадков или постоянно дующий ветер, и другие объективные данные, которые помогут определиться с будущим домом.

Расположение каркасного дома на участке

К предпочтениям будущего хозяина относится размер каркасно-щитового здания, этажность, наличие веранды, балкона, типа крыши, предпочтения в использовании вариантов материалов, как быстро хочется построить.

Наличие определенной финансовой суммы позволяет определить более приоритетные качества дома, и менее приоритетные, которые можно изменить или вообще сохранить. К примеру, владелец предпочитает двухэтажный особняк, однако денег не хватает, и тогда рациональнее изменить полноценный второй этаж на жилую мансарду.

Дом, построенный по предпочтениям хозяина

Когда вы более-менее определились с будущим каркасно-щитовым домом, желательно составить его подробный план. Он должен включать внешнее описание постройки с эскизом, внутреннее описание, а также план коммуникаций и инженерных систем (план водопровода, электропроводки, вентиляционной системы и пр.).

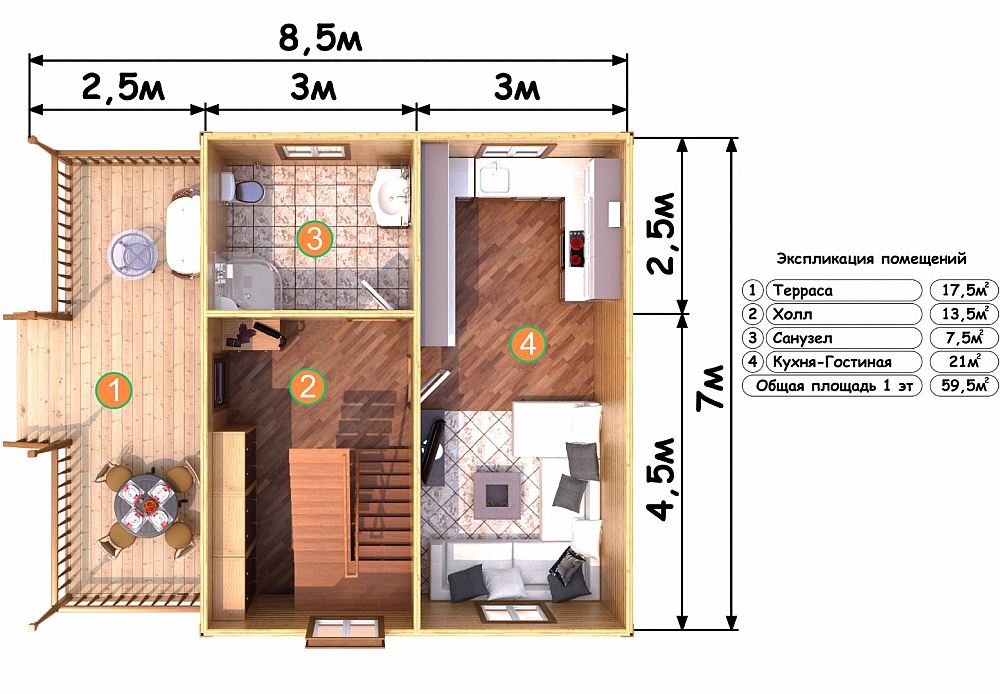

Проект-эскиз каркасного дома

Если вы действительно хотите делать все по уму, с архитектором лучше приехать на участок, и уже на месте составлять план. Тогда дизайн будет привязан к окружающей среде, и само помещение будет гораздо уютнее.

Например, спальню лучше делать на северной стороне участка, тогда вам будет гораздо комфортнее спать, а большую светлую гостиную на юге.

Детские комнаты хорошо располагать с окнами на запад или восток, и желательно с подветренной стороны. Учитывая все эти факторы, вы сможете сделать щитовой дом очень уютным и удобным.

Кроме того, в плане должны быть указаны все размеры, внутренние перегородки, проходы, двери, окна, встроенные ниши и другое.

Проект-эскиз каркасного дома

Не забудьте также проверить почву участка, и выяснить, какой фундамент подойдет под ваш проект. Чем больше нагрузка на фундамент, тем основательнее делается фундамент.

Технология строительства

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Поэтапное возведение каркасно-щитового дома

Необходимо выполнять строительные работы в четко определенной последовательности в соответствии с проектом сооружения. вы сможете получить наиболее качественный результат и справится с работой в самые короткие сроки только при соблюдении этого правила. Порядок действий, который необходимо соблюдать, таков:

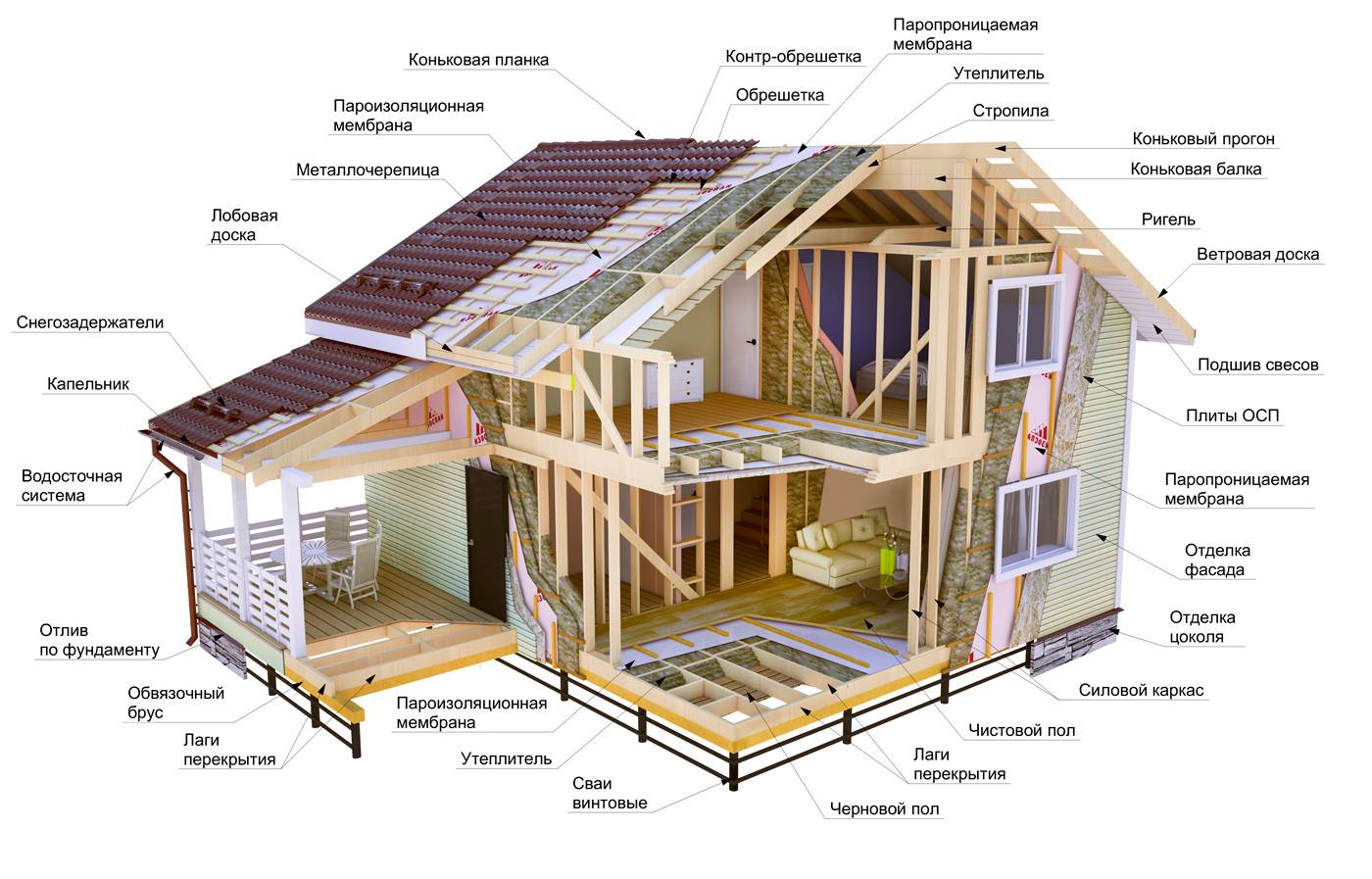

Схема утепления каркасно-щитового дома.

Закладка фундамента, рассчитанного на определенную нагрузку, оказываемую на него домом. Перед этим необходимо точно определить этажность дома.
Монтаж каркасных щитов промышленного производства. Этот панельный материал устанавливается в специальные модули, которые должны быть указаны и пронумерованы в проекте и доставлены вместе с каркасами на строительную площадку.
Выполнение теплоизоляционного слоя, который в дальнейшем позволит вам экономить на отоплении.
Проклеивание пароизоляционной пленки, предназначенной для защиты теплоизолирующего материала от влаги, которая может проникать к нему изнутри здания.
Монтаж защитной мембраны для защиты от наружной влаги и ветра.
Установка дверей и окон.

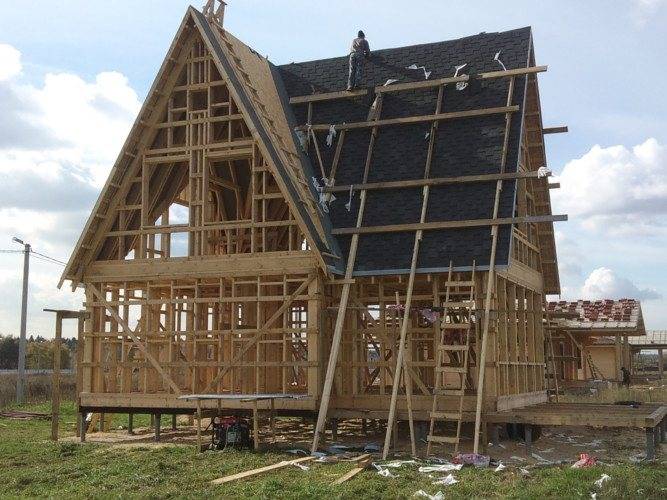

Возведение кровли, которая может быть покрыта материалами на ваше усмотрение.
Наружная отделка дома. Для этого могут использоваться различные материалы от структурной штукатурки до силикатного кирпича.
Внутренняя отделка дома.

Если все этапы будут выполнены последовательно и на должном уровне, то строительство щитового дома будет произведено за минимальное время, а результат получится долговечным, надежным, безопасным и комфортным. Жить в таком доме – одно удовольствие!

Утепление и внешняя отделка своими руками

Укладывайте рубероид между поверхностями фундамента, а затем можете начинать возведение стен:

В этой статье вы увидите фото каркасно-щитового дома – и убедитесь, что внешний вид таких построек может быть самым разным, а видео о сборке каркасно-щитового дома поможет вам освоить самую необходимую информацию.

Вот что нужно знать, если вы планируете построить щитовой дом своими руками: каркасный дом необходимо нарисовать в виде макета – и заранее учесть все тонкости его формы, размеров и планировки. В этом вам могут помочь распространенные схемы каркаса каркасного дома, а при желании вы можете доверить проектировку архитекторам, которые воплотят в реальность ваши идеи и пожелания.

Когда мы строим дом своими руками, показ поэтапного строительства каркасного дома своими руками на видео может помочь избежать основных ошибок. Но некоторые решения все же придется принять самостоятельно: например, выбрать материалы для строительства каркасного дома.

Если вы хотите знать, как правильно строить каркасный дом, то для начала вам стоит ознакомиться с последовательностью выполнения фундамента. Поскольку стены такой постройки достаточно лёгкие, нет нужды обустраивать массивный капитальный фундамент. В данном случае строим дом на одном из следующих оснований:

После сборки всех пролётов их монтируют на каркас обвязки в таком порядке:

Виды фундамента для каркасно-щитового дома

Так как конструкция здания получается легкая, заливать большой фундамент не нужно. Для дома можно использовать три вида опор.

Сваи винтовые.
Столбы.
Ленточный фундамент, не сильно заглубленный в грунт.

Сваи винтовые

Винтовая опора для дома — это один из самых простых видов фундамента. Сделать винтовые столбы своими руками довольно сложно, поэтому строительные элементы приобретаются в специализированных магазинах. Выглядят готовые сваи как металлические полые трубы разного диаметра и длины с заостренным винтом на конце. Устанавливать сваи можно с помощью специальной техники или собственными силами. Количество свай зависит от размеров и площади дома.

Сваи можно загонять в любой грунт, при этом сезонность не отражается на технологии работы. Вкрученную под углом сваю нельзя доставать. Лучше оставить ее в земле. Перекрученная свая не будет выполнять своих функций и после возведения фундамента может перекоситься в сторону.

Столбчатый фундамент

Для создания столбчатого фундамента приобретаются асбоцементные столбы, которые на метр вкапываются в землю. В середину столбиков заливается цемент, что укрепляет их конструкцию. Чем больше столбиков, тем устойчивее получается фундамент дома.

Ленточный фундамент

Создание этой опоры требует наличия цемента и изготовления опалубки для заливки конструкции. Так как дом легкий, то фундамент можно заливать неглубоко.

Особенности

В отличие от обычного сборного сооружения каркасно-щитовой дом своими руками делается из панелей крупных размеров. Элементы продаются в специализированных строительных организациях, выпускающих их с учетом пожеланий клиента (по индивидуальному заказу).

Наиболее трудоемкая часть монтажных работ осуществляется на производственных площадях предприятия-изготовителя.

Общий порядок сборки

Перед самостоятельным изготовлением каркасно-щитового дома человек должен приготовить чертеж, в котором подробно прорисовываются все элементы.

Согласно готовому эскизу составляется общий план сборки, включающий следующие пункты:

обустройство нижней обвязки из деревянных брусьев, обработанных антисептиком (они укладываются на заранее залитый фундамент со слоем гидроизоляции);
надежное скрепление брусков анкерными болтами, установка готовых к сборке щитов;
сшивание щитовых заготовок еще одной обвязкой, на которой впоследствии устраивается чердачное перекрытие с кровлей.

Воспользовавшись готовыми щитами, любой хозяин сможет построить себе небольшой одноэтажный домик, не уступающий по прочности брусовым конструкциям.

Перед началом работ следует научиться различать такие элементы каркасно-щитовых панелей, как внутренние, наружные и глухие, а также оконные и дверные. Каждая из ячеек сборной конструкции выполняется в виде цельного стенного модуля шириной порядка 60–120 см и высотой от основания пола до перекрытия.

Для изготовления панелей используются бруски, обшитые плитами с размещенным между ними слоем утеплительного материала (обычно используется минеральный войлок). По этой причине дополнительно утеплять щитовой дом не требуется.

Плюсы и минусы

К числу несомненных преимуществ возведения панельно-щитовых домов можно отнести:

возможность применения облегченного ленточного фундамента;
сокращение сроков строительства щитового домика.

полное отсутствие усадки, исключающее проседание и перекосы стен здания;
сравнительная дешевизна щитовых панелей;
возможность обходиться без привлечения тяжелой строительной техники;
экологическая чистота применяемых материалов.

Следует отметить наличие в щитовых заготовках свободных полостей, позволяющих упрятать в них прокладываемые линии коммуникации.

У каркасных сооружений имеются свои недостатки, основным из которых является невозможность возведения высотных строений (типовые проекты ограничиваются обычно двумя этажами). При необходимости построить дом большей этажности придется упрочнять фундамент и принимать дополнительные меры усиления.

https://youtube.com/watch?v=SdXCaYJrsHw

Фундамент

На основе изученных публикаций расчёт веса конструкции и эксплуатационных нагрузок был определён как 36 тонн.

Несущая способность фундамента определяется исходя из суммарного веса структурных элементов: крыши, коробки, цоколя, эксплуатационной нагрузки. Для расчёта стоит пользоваться СНиП «Нагрузки и воздействия», выбирая соответствующий строительный материал и его количество. Обязательно учитывается снеговая нагрузка.

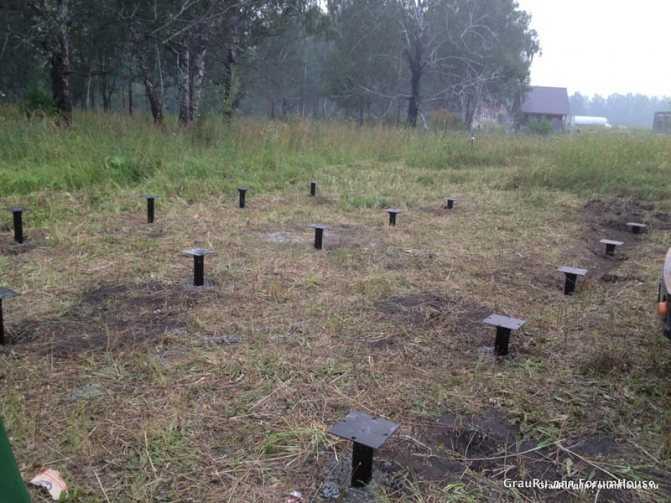

Для обустройства фундамента выбраны винтовые сваи. В течение одного рабочего дня установлено 16 свай диаметром 89 мм и длиной 3 метра. Глубина заделки свай составляла 2,5 м. Несущая способность такого фундамента рассчитана на 48 тонн.

Для обвязки были выбраны лиственные доски 50х200, которые объединялись по три с целью имитации бруса 150х200. Древесина была обработана антисептиком Сенеж Ультра в два слоя. Доски крепились к оголовкам с помощью шпилек 250 мм и широких гаек с обеих сторон. Между собой доски обвязки стягивались винтами м12 180 мм с шагом 1 метр. Дополнительное сплочение проводилось 100 мм гвоздями. Корпус дома впоследствии крепился на обвязку стальной лентой.

вкручевание сваи

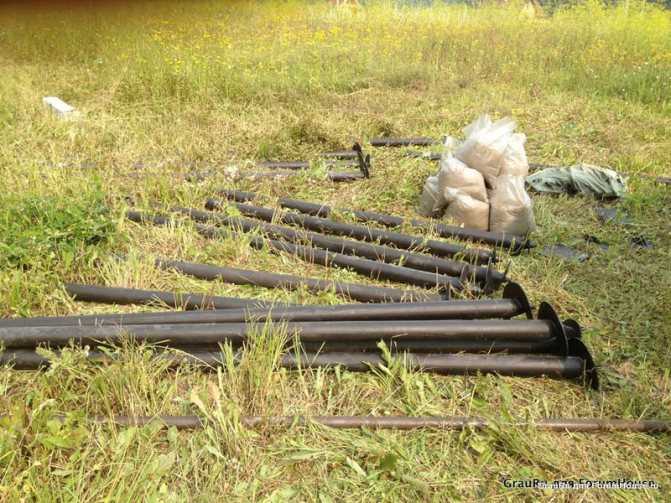

винтовые сваи

закрученная свая

надеты оголовки

обвязка доской

схема обвязки винтового фундамента досками

прокладка из влагостойкой фанеры

шпильки для стяжки

крепление обвязки с оголовку
