Устройство и принцип работы мультиметра

По конструкции устройства различаются на 2 типа

1. Стационарные;
2. Носимые.

Наиболее дешевые карманные модели — со стрелочным индикатором. Это маленький амперметр со вшитым набором высокоточных резисторов разного номинала. Для омметра имеется встроенный источник питания.

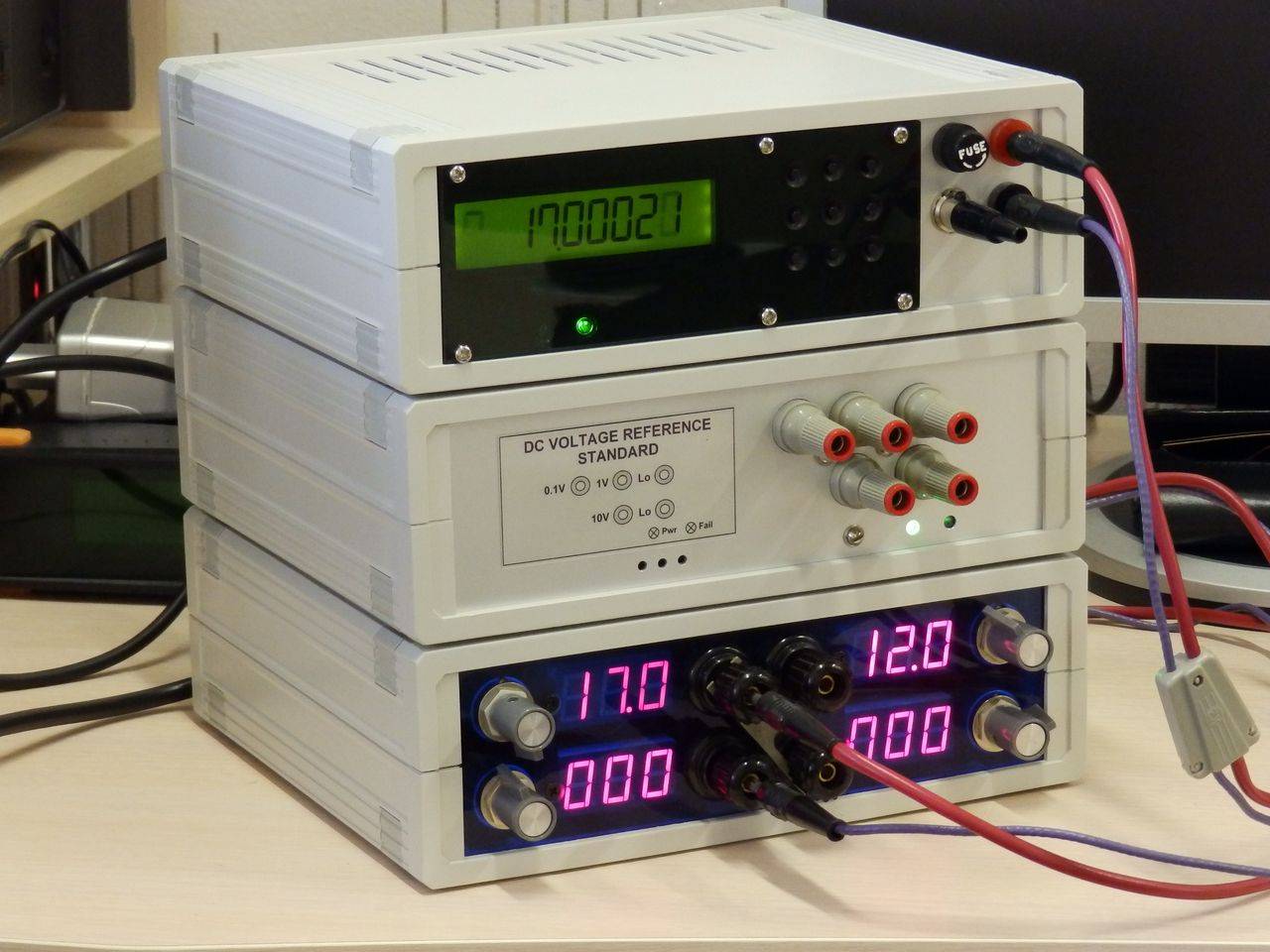

Питание стационарных моделей происходит от сети постоянного, переменного тока. Это высокоточные приборы для тестирования цепей и электродеталей. Используются на стендах, в лабораториях и больших сервисных центрах.

Дополнительно могут включаться в компьютерную сеть через шину RS232. На их основе создают огромные измерительные комплексы с записью и обработкой информации.

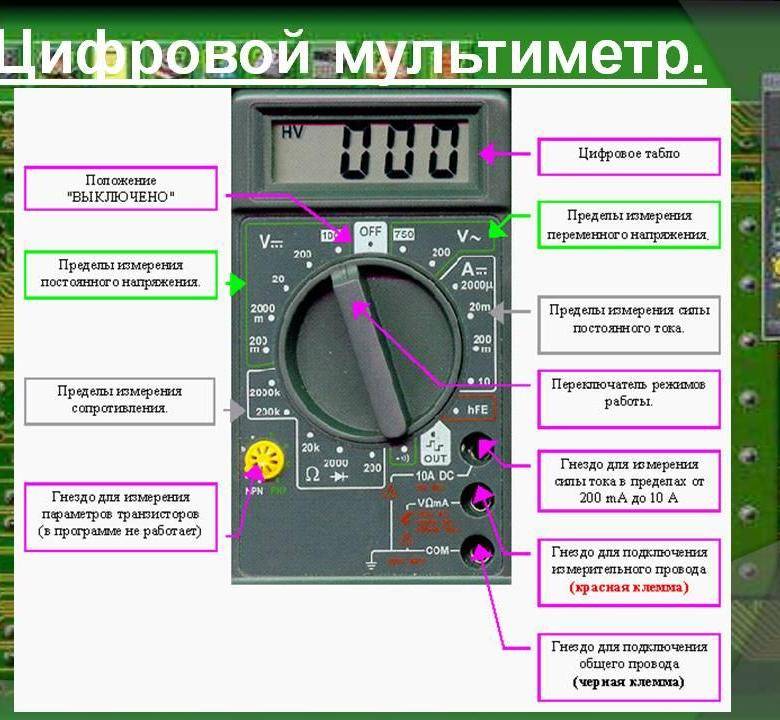

Устройство прибора:

• электронный экран;
• наименование обозначений;
• переключатель значений;
• кнопка включения питания или специальное положение регулятора;
• гнезда для щупов;
• спец разъёмы проверки транзисторов (бывают не на всех моделях);
• зуммер или светодиод индикатора прозвонки;
• источник питания.

Основной элемент — шкала обозначений (наименователь). Неточное выставление параметров может привести к сжиганию радиодетали, предохранителя или самого прибора.

Принцип работы основан на применении аналого-цифрового преобразователя двойной интеграции. Это реализуется с помощью контроллера. Преобразователь сравнивает полученный сигнал с опорным и выдает значение на экран.

Аналоговый

Если сильно не вдаваться в научные определения, аналоговый прибор отличается от цифрового наличием стрелочных приборов. Стрелочные модели ценятся любителями и профессионалами за плавность хода стрелки. Минусом является недостаточно точные измерения.

Цифровой

Цифровой прибор отличается от аналогового четкими и точными показаниями, которые в цифрах отображаются на циферблате. Этим он и ценится.

Как правильно пользоваться мультиметром: общие определения

Эти приборы созданы для измерения силы тока, напряжения, сопротивления и других электрических параметров. Устройство разбирать не имеет смысла, так как современная техника данного класса отличается высокой сложностью. Ее ремонт без профессиональных навыков и специализированного метрологического оборудования невозможен.

Ранее применяли только стрелочные приборы

Но пользоваться цифровыми устройствами легче. С экрана проще считывать показания. Не оказывают сильного влияния на процесс измерений вибрации. Отсутствие механических движущихся частей увеличивает долговечность.

При выборе модели обращают внимание на следующие параметры:

• Пределы измерений и дискретность.
• Достаточные размеры дисплея, наличие подсветки.
• Форму, размеры, вес.
• Оснащение, повышающее уровень комфорта.
• Дополнительную функциональность.

Выдвигающаяся подставка позволяет устанавливать прибор в удобном положении
При соответствующем оснащении мультиметр можно использовать для измерения комнатной температуры
Хорошая эргономика обеспечивает надежный захват рукой. Демпфирующие накладки повышают стойкость к механическим воздействиям
Такой аппарат выполняет функции мультиметра и осциллографа

Лебедка ручная: рычажная или барабанная – какую лучше выбрать?

• Переключатель может быть установлен в любое положение в зоне ;
• Выбран подходящий диапазон измерения;
• Перед операцией отключают питание в сети;
• В противном случае тестер не покажет правильное значение;
• Если вы видите цифру 1 на табло или значения Over и Ol, то вам следует установить более высокий диапазон;
• В противном случае произойдет перегрузка;
• Когда отображается 0, тестер перемещается в меньший диапазон.

Соблюдение этих простых правил и последовательности в ваших действиях позволит быстро и без проблем выполнить все необходимые процедуры измерения сопротивления.

Хорошая функция мультиметра, которая часто помогает при ремонте техники. Например, недавно ремонтировал утюг жены. И тестер оказался чрезвычайно полезным в этой работе.

Прозвонка

Про тыльную сторону мультиметра я тебе ничего не рассказывал. Однако есть еще несколько функций. В основном они предназначены для радиотехников, профессионально вовлеченных в свою работу. Для занятий дома или при ремонте автомобиля они не понадобятся.

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;

    • в третье гнездо, если ток будет больше 200 мА.

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Прозвон

Чтобы определить целостность цепи и предохранителей, производится прозвонка проводов:

• Первый шаг — установить переключатель в режим измерения сопротивления на минимальный диапазон.
• Второй — подключить щупы к прибору и концам участка провода или шнура.

Если участок целый, раздастся звуковой сигнал. На экране появится значение сопротивления, близкое к 0.

Прозвонка провода

Когда звука нет, а цифры «скачут» — напряжение отсутствует, а цепь разомкнута.

Прозвонка напряжения и заземления источника тока

Установите регулятор в положение измерения переменного напряжения. Вставьте нулевую и фазную клеммы в гнезда. На дисплее должно отображаться эталонное напряжение 220 В, возможно, с небольшим отклонением.

Прозвонка розетки

Затем оставьте один контакт в розетке, а другой подключите к заземлению розетки. Если между фазой и землей есть потенциал, то все в порядке – заземление работает.

Емкость конденсатора

Перед измерением необходимо разрядить конденсатор, чтобы не повредить мультиметр. Для этого закройте клеммы отверткой с изолированной ручкой между ними.

Порядок измерения емкости:

1. Установить переключателем режим Fcx.
2. В специальное гнездо вставить выводы конденсатора или приложить в ним наконечники щупов.
3. Снять значение прибора, указанное в Фарадах.

Определение емкости

Если в конденсаторе обрыв, сопротивление будет бесконечным. При пробое оно меньше номинального кратно величине пробоя.

Температура

Если мультиметр поддерживает функцию измерения высоких температур, производители комплектуют прибор термопарой. Это цепочка разнородных проводников, между контактами которых возникает электрический потенциал при разнице температур.

Как определить величину дистанционно:

1. Установить переключатель на режим измерения температуры (обозначение шкалы TEMP °С).
2. Подключить термопару, соблюдая полярность, к входу мультиметра.
3. Конец термопары максимально приблизить к нагретому объекту.

На дисплее будет показана температура среды в градусах Цельсия или по Фаренгейту в зависимости от выбранных единиц.

Измерение температуры нагретого предмета с помощью термопары

Если полярность не соблюдена, температура будет падать.

Как пользоваться мультиметром с цифровой индикацией?

Для начала разберемся в терминах.

Цифровыми приборами ошибочно считают все тестеры с символьным табло. На самом деле, существуют цифровые мультиметры со стрелочной индикацией. Цифровым или аналоговым правильнее называть способ измерения величин.

Аналоговые приборы используют прямое преобразование измеряемой величины в механическое движение стрелки. Сила тока или напряжение заставляет рамку, на которой закреплена стрелка, сильнее проворачиваться в поле постоянного магнита. В таких тестерах электрическая часть проще в изготовлении, стоимость их ниже. Недостаток – для обеспечения точности требуется настройка механической части.

Как пользоваться тестером с электромеханическим приводом?

Так же, как и любым другим. Только в поверку такой прибор сдается чаще, и его не следует подвергать механическим нагрузкам и вибрации.

Стрелочные мультиметры хоть и считаются устаревшим прототипом новых цифровых, но по прежнему их можно увидеть на заводах или в домашнем использовании. Посмотрите видео как правильно пользоваться аналоговым (стрелочным) мультиметром.

Электронные приборы используют сложную схемотехнику, не имеющую прямой связи со стрелочным механизмом. Измеренная величина преобразуется в дозированное напряжение для стрелочного прибора. Схема в электронных приборах может быть аналоговой или цифровой.

Электронные приборы, в которых данные выводятся на символьный экран, работают только с цифровыми схемами. Считывание информации одновременно и удобно и нет. С одной стороны вы получаете моментальную величину, которую нет необходимости пересчитывать в диапазон измерений.

С другой стороны – цифра воспринимается лишь в статичном виде. Если величина в процессе измерения меняет значение – удобнее работать со стрелкой.

Для большинства начинающих радиолюбителей, навыки, как правильно пользоваться мультиметром – правильнее получать с аналоговыми приборами. На практике обычно наоборот. Новички стараются приобрести именно цифровой прибор.

Преимущества цифрового тестера

Информация на экране соответствует измеряемой величине. Нет необходимости в пересчете

Важно! Главное, привыкнуть к положению запятой и помнить о диапазоне измерений. Переключатель может стоять в положении кОм, а вы будете думать, что измеряли единицы Ом;
Как правило, особенно в дорогих моделях, понятия переключения предела измерений нет

Прибор сам установит диапазон, и оповестит вас об этом сообщением на экране. Есть даже экземпляры, которым не нужно устанавливать переменный/постоянный токи. Характер электрического тока определяется схемой в автоматическом режиме;
Помимо базовых величин: вольты, амперы, омы – в таких тестерах может присутствовать термометр, измеритель частоты, освещенности. То есть, универсальность «цифры» безгранична;
Современные модели (даже эконом класса) имеют дублирующую стрелочную шкалу в виде анимации. Это удобно при динамических измерениях.

Как пользоваться мультиметром с ЖК дисплеем? Так же, как и со стрелочной шкалой. Соблюдая все требования безопасности и придерживаясь пределов измерения. Установить тип измеряемой величины, предел измерений, и соответствующие разъемы.

• Для вольт/ампер/омов – привычные два кабеля с защищенными щупами;
• При замере температуры – потребуется датчик на базе терморезистора;
• Освещенность меряется выносным люксометром.

Если понадобится иная величина – цифровые мультиметры не имеют границ собственного совершенствования.

Подробная видео инструкция использования мультиметра в быту. Примеры и рекомендации по технике замеров.

Напряжение и мультиметр

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

• Проверка переключателя (он должен быть на отметке V~).
• Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).

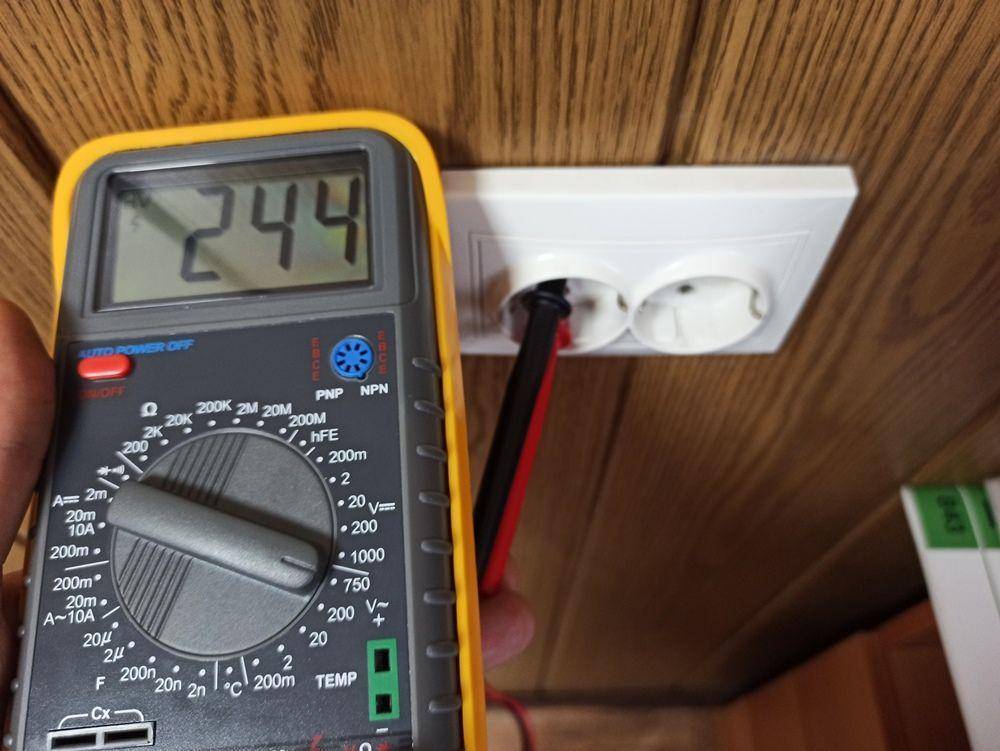

• Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.

Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.

Области применения

Те, которые умеют пользоваться цешкой, добротным прибором ещё советского производства, знают, что электрика требует аккуратности и чёткой последовательности во всех операциях. К тому же во многих областях электромеханики просто не обойтись без точных измерений. Чтобы правильно пользоваться цифровым мультиметром, достаточно усвоить простые правила.

Существует три основных области использования таких приборов:

1. Измерение напряжения постоянного и переменного тока (режим вольтметра);
2. Проверка электрического сопротивления (режим омметра).
3. Работа только с постоянным током (режим амперметра);

Кроме этого, есть простейший способ определения места разрыва в сети и несколько более сложных режимов, которые используют те, кто разбирается в электронике и радиотехнике.

Измерение напряжения

Обучение легче всего начинать с того, как пользоваться вольтметром. Эти измерения производить легче всего. Вот схема главных шагов в процессе применения тестера:

1. Определяют напряжение какого тока надо проверить. Для этого изучают документацию, маркировки и другие указатели. В соответствии с этими показаниями устанавливают переключатель в соответствующий режим.
2. Если неизвестен примерный предел измеряемого параметра, то начинают с наивысшего и опускаются до ближайшего, в рамки которого вписывается показанный результат. Таким образом выявляются максимально точные показатели.
3. Подключают щупы тестера параллельно на измеряемом участке цепи.

В цепях переменного тока расчёт ведут от нулевого провода, а в постоянных — от массы (общего провода). Измерить напряжения мультиметром совсем необременительно, если не забывать установленный порядок.

https://youtube.com/watch?v=O2fSCFDqyyA

Работа с постоянным током

Некоторые мультиметры могут работать только с постоянным током. Однако большинство приборов предусматривают более широкий спектр измерений

Приступая к работе в режиме амперметра, важно правильно его подключить

К электроцепи тестер подключают не параллельно, а в разрыве. Для этого цепь необходимо разорвать, иначе может испортиться прибор или в лучшем случае сгорит предохранитель. Самые точные показания мультиметр выдаёт при оптимальных заданных параметрах границ вычислений.

Проверка сопротивления

Если тестером мультиметром пользоваться, как омметром, то необходимо помнить, что нельзя измерять сопротивление в электроцепи, подключённой к электропитанию. Такое применение прибора приведёт его к выходу из строя.

Подключают щупы параллельно к обесточенной цепи и стараются выставить параметры измерения, максимально близкие к реальным.

Проверить исправность аппарата очень просто. Для этого достаточно соединить щупы друг с другом.

Показания должны быть равны нулю или очень близки к нему. Данную погрешность следует учитывать при точном вычислении сопротивления.

https://youtube.com/watch?v=sBkRuF2bXh4

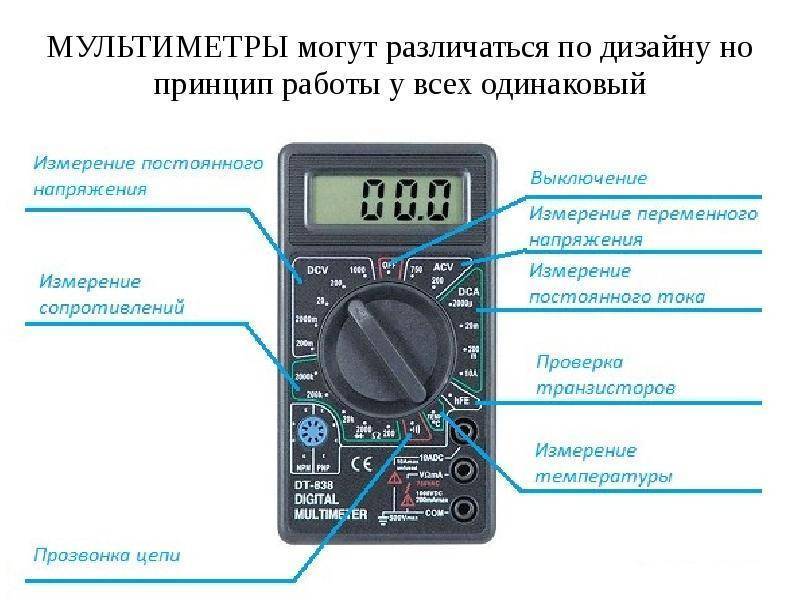

Обозначения символов на мультиметре

1. Шкала для измерения постоянного напряжения.
2. Шкала для измерения переменного напряжения.
3. Шкала для измерения постоянного тока от 2 до 200 миллиампер.
4. Положение для измерения постоянного тока до 10 Ампер без предохранителя – используется гнездо “10АDC”.
5. Положение для прозвонки транзисторов.
6. Положение для прозвонки на короткое замыкание.
7. Шкала для измерения сопротивления.
8. Положение для теста диодов.
9. Кнопка HOLD нужна для того, чтобы зафиксировать на дисплее полученные данные. Это делается чтобы успеть записать результаты замеров и не держать в голове цифры, которые часто путаются и забываются.

ОFF – прибор выключен.

Как подключить провода к мультиметру

Рассмотрим подключения электропроводов к измерителю. Такие провода называются щупами. Щуп — это электрический провод с металлическим наконечником на конце в пластиковой токозащитной оболочке.

Основные разъемы для щупов:

1. Провод черного цвета считают нулевым, минусовым, заземлением. Подключается к разъему с обозначением «COM».
2. Для измерения силы тока менее 200 mA существует разъем с обозначением «VΩmA». Силу тока большего значения лучше не пробовать замерять — не выдержит или предохранитель или сам мультиметр.
3. Разъемы для замера больших токов обозначаются «10 ADC». Это значит, что тестер способен замерять ток от 200 mA до 10 A. Цифра может быть другая — она показывает предел измерения.

Конструкция мультиметра

Рассмотрим устройство простейшего мультиметра. В его корпусе расположены гнезда для подключения измерительных проводов. При измерении токов до 10 А используется отдельное гнездо. Это связано с конструктивными особенностями схемы измерения токов.

Щупы для измерений включают в себя два провода черного и красного цветов. Соблюдение полярности подключения необходимо при измерениях в цепях постоянного тока. При этом красный провод подключается к разъемам «10 А» или «VΩmA», а черный – к разъему «СОМ». В случае ошибочного подключения перед значением измеренной величины высвечивается знак «-». Полярность важна при измерении сопротивления полупроводниковых приборов или при проверке их исправности.

Для индикации измеряемой величины служит жидкокристаллический дисплей. Многие приборы комплектуются специальным разъемом для проверки параметров транзисторов. Это удобно для радиолюбителей, для бытового применения он не понадобится.

Для выбора измеряемых величин, рода тока и пределов измерений служит переключатель функций и диапазонов. Первое положение используется для выключения прибора. Питается он от батареек, если оставить переключатель в любом из положений, кроме «OFF», они разрядятся.

Конструкция мультиметра

Рассмотрим назначение положений переключателя функций.

Сектор	Пределы измерения	Назначение
OFF		Выключение питания
V=	1000	Измерения постоянного напряжения. Приставка «m» обозначает милливольты.
200
20
2000m
200m
Ω	2000k	Измерение сопротивления постоянному току. Приставка «k» обозначает килоомы.
200k
20k
2000
200
		Определение полярности диода.
hFE		Определение коэффициента усиления транзисторов
A=	10A	Предел измерения выделен в отдельный сектор, чтобы не забыть переключить измерительный провод в гнездо «10 А»
200m	Измерение постоянного тока. Приставка «m» обозначет миллиамперы, «μ» — микроамперы.
20m
2000μ
200μ
U~	200	Измерение напряжения переменного тока.
750

Меры предосторожности

Главное в том, как пользоваться тестером мультиметром — это правильное применение правил техники безопасности

Всегда следует помнить, что с электрическим током шутки плохи, поэтому важно придерживаться следующих правил:

Измеряя напряжение нельзя касаться оголённых частей щупов и других участков, находящихся под напряжением.
Важно соблюдать правила эксплуатации прибора, не забывать выставлять правильные параметры работы и последовательность подключения тестера.
Не производить измерения сопротивления при подключённой цепи к источнику тока.

Внимательно ознакомившись с видеоинструкцией применения тестера, начинающие электрики могут применять на практике полученные знания. С помощью этого небольшого прибора они смогут устранять многие неисправности без вмешательства опытных специалистов.

Измеряем сопротивление цепи

Измерения сопротивления необходимы при проверке работоспособности электрических приборов. Например, если поверхность утюга перестала нагреваться, то первое, что нужно сделать — измерить сопротивление нагревательного элемента.

Важно! Измерять сопротивление следует только на обесточенных цепях! Это значит, что приборы следует отключить от питания, а проводку — обесточить на щитке. Перед началом работы необходимо проверить исправность мультиметра

Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте

Перед началом работы необходимо проверить исправность мультиметра. Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте.

Как проводятся измерения:

• Подключить щупы с проводами. Красный — в гнездо VΩmA, а черный — в гнездо Com.
• Установить переключатель в режим измерения сопротивления, выбрав минимальный предел значений (например, для популярного мультиметра М-830В это 200 Ом).
• Установить щупы на контакты устройства-потребителя.
• Оценить значение сопротивления на дисплее.
• Если дисплей показывает единицу или буквенную комбинацию, значит величина сопротивления превышает установленный предел. В этом случае необходимо передвинуть переключатель на следующий диапазон и повторить процедуру заново.

Чаще всего в бытовых условиях мультиметры применяют для проверки проводки в доме или квартире. Самый простой способ определить наличие обрыва электропроводки — проверить этот участок цепи в режиме омметра.

При замкнутой и работоспособной цепи сопротивление должно быть практически нулевым. При наличии обрыва, то есть, при разомкнутой цепи, цифры будут максимально высокими, чаще всего это единица в левой стороне дисплея.

В продвинутых моделях присутствует специальный режим прозвонки. Принцип его работы состоит в том, что при подключении к нормально проводящей цепи мультиметр издает звуковой сигнал, а при наличии обрыва — нет. Это упрощает проверку даже при отсутствии у пользователя опыта.
