Однолинейная схема электроснабжения частного дома
При разработке электроснабжения частных домов чаще всего применяется однолинейная схема, как наиболее оптимальный вариант. Она дает возможность для простого проектирования и монтажа, даже собственными силами. Однолинейная схема зарекомендовала себя, как эффективная и удобная в эксплуатации. По своей сути она является сильно упрощенной принципиальной схемой, где все виды подключений и прокладка сетей выполнены одной линией одинаковой толщины. Отсюда и появилось название однолинейной схемы.
Существует два варианта однолинейных схем – расчетная и исполнительная. Первый вариант используется в процессе строительства дома. Данная схема определяет порядок монтажа кабельных линий на конкретном объекте и выбор защитной аппаратуры. Предварительно выполняются расчеты всех силовых нагрузок на данную сеть. На расчетной однолинейной схеме указываются все имеющиеся мощности и их величины. В обязательном порядке отмечается расположение ВРУ. маркируются электрические щиты.
Исполнительная схема выполняется для действующих электроустановок, когда дом уже построен. К этому времени от проектной организации уже получены результаты обследования здания для подготовки наиболее подходящего расположения всех элементов и устройств электроснабжения.
Однофазное и трехфазное подключение
Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.
При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.
Читать также: Круги на маленькую болгарку диаметр
В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

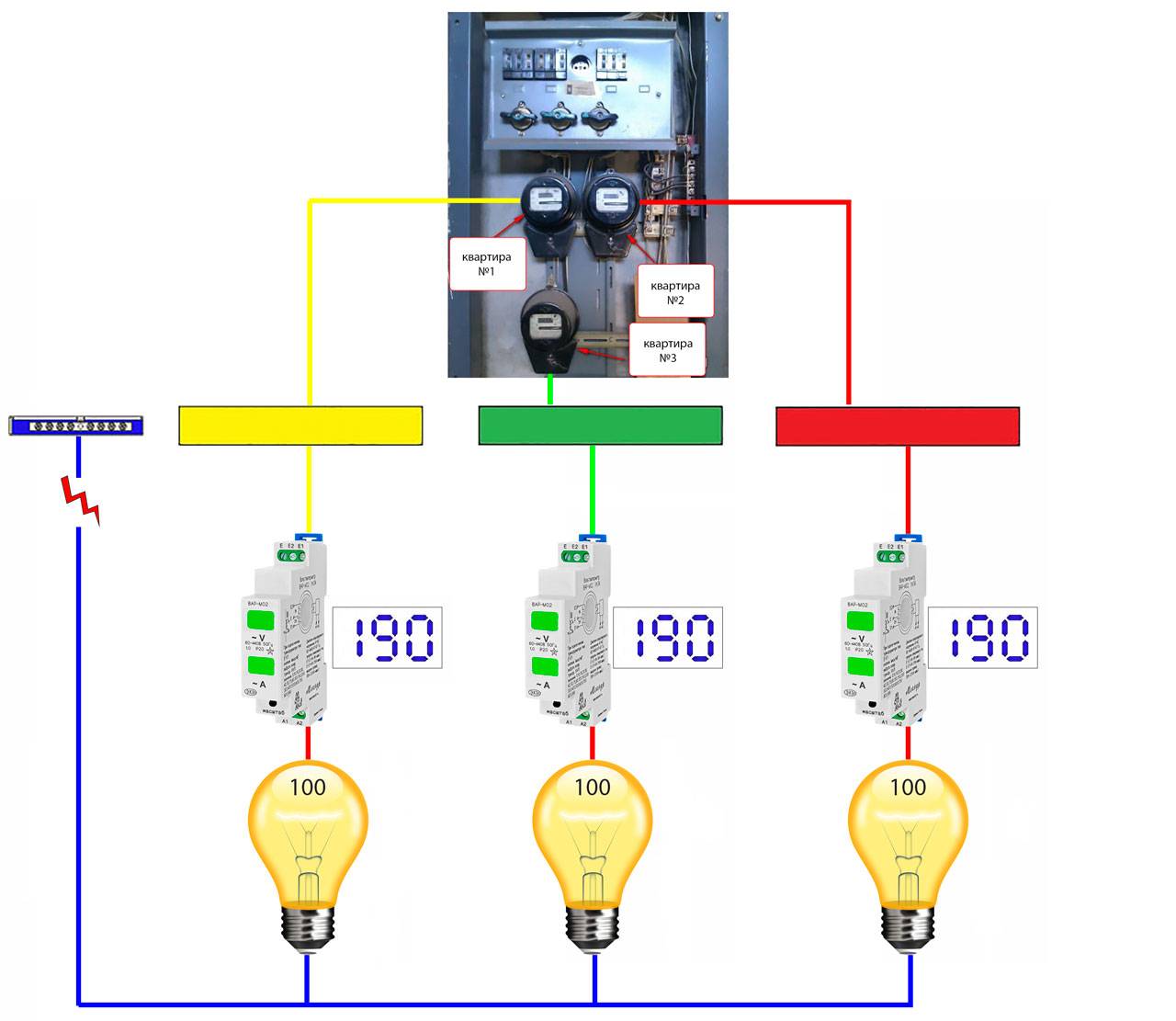

Обрыв нуля и его последствия
Что же произойдет, если случится обрыв нуля? Не важно где, в этажном стояке, в самой трансформаторной будке, либо вообще на воздушной линии, если это частный сектор с ВЛ или ВЛИ. Почувствуют это все, кто будет подключен после данного обрыва
Так вот, в этом случае ток, начав свой путь от одной фазы, проходит через своего потребителя и уходит к источнику питания не через ноль, потому что там обрыв, а возвращается через другую фазу и сопротивление второго потребителя.
Фактически у нас мгновенно получается вместо параллельной схемы, последовательная схема, рассмотренная ранее. Со всеми ее недостатками и перераспределением напряжения в зависимости от мощности потребителя.
И здесь уже нужно отталкиваться не от 220 вольт, а считать начиная от 380 вольт. Ноля то в цепочке нет, и все электроприемники оказываются включенными между двух фаз.
Если их мощности будут примерно одинаковыми, то напряжение равномерно распределится между всеми розетками в квартирах, и вполне возможно, что никто ничего даже и не заметит.
Но стоит кому-то включить у себя что-то помощнее, вот тут то и произойдет моментальный скачок. У данного потребителя в квартире напряжение резко упадет (из-за его мощного токоприемника), а у всех других подскочет.
У кого было меньше всего включено бытовых приборов по фазе, как раз и появится близкое к 380в напряжение. Явление это мы рассматривали ранее при изучении последовательного подключения.
Чем меньше мощность в последовательной цепи, тем больше сюда приходится напряжения. Более мощные потребители получают меньший перекос, менее мощным – достается самое высокое напряжение.
Если вы хотите разрывать ноль на вводе, то всегда используйте автоматы, которые это делают только с одновременным отключением всех фаз (двух полюсный или четырехполюсный автомат с общим “язычком”).
Сети с четырьмя и пятью проводами
- Монтаж проводов берёт начало с разборки корпуса. Коммутирующая розетка на 380 Вольт обладает 4 контактами, 3 из них – это фаза. Около контактов требуется отыскать надписи L1, L2, L3 и вольным путём подсоединить к ним 3 провода с фазой. Дальше нужно отыскать нулевой проводок и прижать его в клемме, обозначенной буквой N;
- Для подсоединения разъёма с пятью контактами применяется схема похожая на предыдущую. Обозначение около контактов такое же L1, L2, L3. Фаза – N это нуль и PE – заземление. Включение земли потребует добавочный прибор – автомат УЗО. Такая связка поможет не допустить удара током, когда корпус или DIN рейка окажутся под электричеством.
Включение проводится, как с подключением УЗО, так и без него
Важно чтобы присутствовал провод заземления. Подключение выполняется симметрично, так что совмещение силовых кабелей выполняется в любом порядке
Розетки на 380 В для токов от 60 А и выше
Розетки 380 В для высоких токов отличаются от указанных выше. Во-первых, они теперь снабжаются защитным гнездом, демонстрирующим защиту двух типов:
Розетки и блокировка
- Электрическая блокировка выполняется в виде дополнительного контакта розетки, куда входит соответствующий штырь вилки. Появляется возможность реализовать защиту от неправильного включения. В опережение скажем, по причине отличия на 1 мм диаметра гнезда в розетку не войдёт вилка с механической защитой. Видимо, требуется для дополнительного разграничения сфер. Электрический интерфейс не отличается, а номинал токов аналогичный, остаётся предположить наличие специфических требований к питанию отдельных устройств. Вполне возможно, так реализуется защита от пропадания одной фазы. Подаётся либо убирается напряжение защитного контакта, потом электрическое соединение рвётся, спасая оборудования от выхода из строя.
- Механическая защита отличается от электрической широким отверстием (на 1 мм больше). Глубина достигает 21 и 40 мм. Остаётся предположить, что при необходимости сюда удастся вставить вилку с электрической блокировкой, дальнейшее зависит от особенностей реализации собственно системы.
Гнездо блокировки, как видно из рисунка, находится в постоянном месте. Наталкивает на мысль, что совместная эксплуатация в отдельных случаях возможна. Помимо указанной особенности из рисунка заметно, что заземление в розетке на 380 вольт осталось в прежнем месте, зато сместились прочие контакты:
- Если защитное гнездо находится в центре, расположение прочих не меняется. Видим на примере розеток 3Р + земля, 3Р + N + земля и 2Р + N + земля.
- Если защитное гнездо оказывается в одном кругу с прочими контактами, снижается до 105 градусов угол положения относительно заземления.
Защитное гнездо неизменно находится на общей диаметральной линии с заземлением, вне зависимости от расположения: в центре либо по радиусу. Таким образом, подключение электрической розетки на 380 вольт полностью зависит от её типа. Подразумевается ток потребления и набор фаз в совокупности с заземлением и нейтралью.
Алгоритм распределения нагрузки по трем фазам
Основные сложности при сборке конструкции – группировка и равномерное разделение нагрузки так, чтобы мощная техника не становилась причиной выключения из-за перегрузки. Это выйдет при суммарной мощности, не превышающей номинал и не одновременной работы всех устройств.
Общий порядок группировки нагрузки на автоматы
Таблица степеней защиты
Простой и надежной является схема с установкой для отдельной потребительской группы или мощной техники индивидуального автомата и УЗО. Минусами подключения являются большой трехфазный щиток и затраты на его обустройство. Альтернативой является подвод нескольких линий к одному автомату и правильная последовательность их объединения:
- Для подключения розеток и осветительных устройств нужно использовать разные автоматы. Это исключит обесточивание всей сети при поломке одной группы.
- Ванную комнату, кухню или баню («мокрые зоны») нельзя размещать в одной группе с «сухими». Автоматы для влажной среды подбираются с иными характеристиками.
- Уличная группа – свет и розетки подсоединяются к отдельным автоматическим приборам. Допускается совмещение данной группы с хозпостройками.
- Для питания автоматических ворот, охранного освещения и СКУД применяются отдельные автоматы.
- Для запитки мощной бытовой техники ставятся персональные УЗО и автоматы. Можно группировать электрический духовой шкаф с электроплитой, стиралку и посудомойку, проточный и накопительный бойлер. Во избежание перегрузки приборы не рекомендуется подключать единовременно.
Варианты подключения электроплиты к сети
Так как электрическая плита потребляет довольно много электроэнергии, то она должна подключаться к электросети отдельным кабелем, идущим прямо от распределительного щитка. Большинство современных квартир, особенно в новостройках, имеют отдельную линию питания для электрической плиты. Если же такая линия в доме не предусмотрена, то ее необходимо проложить. На линии обязательно должен быть установлен предохранительный автомат мощностью 25-40 Ампер.
Как не надо размещать бытовую технику

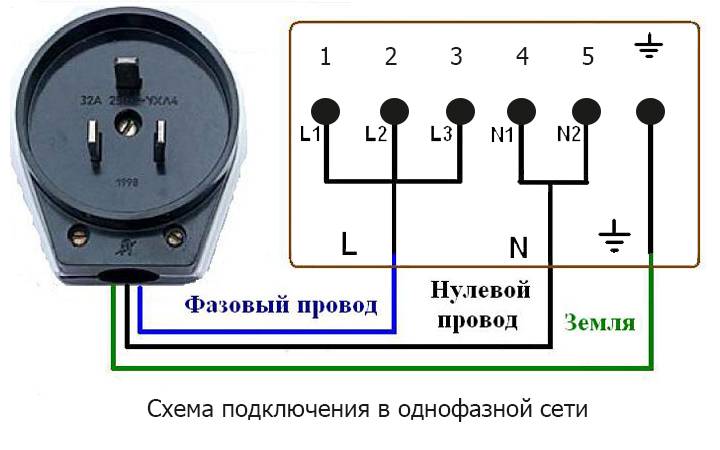

Подключение к однофазной электросети
Такое подключение является наиболее распространенным вариантом и чаще всего используется в квартирах многоэтажных домов. Для подключения плиты к однофазной сети используется трехжильный кабель. Каждая жила кабеля имеет свою окраску: красный цвет обозначает фазу, синий – ноль, а желто-зеленый – заземление. Кабель подключается к контактам электроплиты, расположенным под защитной крышкой.
Каждый из контактов плиты имеет свое обозначение. Буквой L маркируются все фазные выводы, сколько бы их не было, буквой N – нулевые, которых также может быть несколько, буквами РЕ – заземление и обычно это только один вывод. Если выводов, маркированных буквой L несколько, то при подключении плиты к однофазной сети необходимо воспользоваться перемычками, которые поставляются в комплекте с плитой.
При подключении кухонной плиты сначала подсоединяют провод заземления к выводу РЕ, потом – ноль к выводу N. Если нулевых выводов на плите несколько, то они сначала соединяются между собой перемычками, а потом к одному из них подсоединяется провод кабеля в синей изоляции. Последней подключается фаза. Все выводы с буквой L также соединяются перемычкой, а потом подсоединяется фазный провод кабеля.
Двухфазное подключение
Этот метод подключения встречается довольно редко. В этом случае используют кабель с четырьмя жилами, две из которых являются фазами, а две другие – ноль и заземление. Подключение производят так: сначала подсоединяют провод заземления, потом используя перемычку для нулевых выводов, подсоединяют нулевой провод. Если плита имеет три фазных вывода, то два из них соединяют перемычкой и подсоединяют к одному из выводов фазную жилу кабеля, а к оставшемуся третьему выводу – вторую фазную жилу.
Как правильно разместить плиту
Трехфазное подключение
Подключение плиты к трехфазной электросети имеет массу преимуществ. Во-первых, при таком подключении происходит более быстрый нагрев конфорок. Во-вторых, на проводку припадает меньшая нагрузка, а в-третьих – практически полностью отсутствует падение электронапряжения даже во время работы плиты с полной нагрузкой. Главным недостатком такого подключения является стоимость, которая на порядок выше по сравнению с однофазным подключением. Кроме того, следует отметить определенную сложность оформления подобного подключения и требования к лицу, использующему такую сеть.
Для подключения электроплиты к трехфазной сети необходим кабель с пятью жилами. Три жилы этого кабеля являются фазами, а другие две – ноль и земля. Вначале также подключают заземление и ноль, предварительно соединив перемычкой нулевые выводы. К трем фазным выводам плиты подключают по одному фазному проводу кабеля. Цвет фазных проводов может быть разным, но нулевой провод всегда синий, а провод заземления – желто-зеленый.
Рекомендации по планировке кухни
Что касается схемы подключения плиты, то она идентична для электросетей с любым количеством фаз. Плита подключается от вводного автомата через отдельный групповой автомат. Иногда в качестве защиты его дополнительно оснащают УЗО автоматом.
Требования, предъявляемые к схеме подключения электроплиты:
- при подключении к однофазной сети вводный автомат на квартиру должен быть рассчитан на номинальный ток 40 Ампер. При подключении к трехфазной (двухфазной) сети номинальный ток вводного автомата определяется техническими условиями;
- для питания электроплиты должна быть организована отдельная группа, которая должна питаться от группового автомата с номинальным током 25 Ампер. Это касается только подключений к однофазной сети;
- электрическая проводка для электрической плиты должна соответствовать нормам ПУЭ кирпичных, бетонных и железобетонных помещений и должна выполняться скрытым способом. Открытая проводка для электроплиты допускается только в тех помещениях, которые выполнены из горючих материалов;
- розетка для электроплиты должна быть рассчитана на номинальный ток 25 Ампер. Розетка обязательно должна быть оснащена заземляющим контактом.
Уход за кухонной электрической плитой, чем и как мыть
Виды и схемы подключения
Способы подключения, сечение питающего кабеля, способ его прокладки, а также варианты защиты от аварийных режимов, регламентированы «Правилами устройства электроустановок» (ПУЭ). При подключении трехфазных розеток, как и при прочих подключениях электрических устройств, питающий кабель должен соответствовать номинальному току подключаемого оборудования, что определяет его сечение.
Цвета расключения жил силового кабеля
Материал изоляции кабелей и проводов определяется в зависимости от условий их эксплуатации, а схема расключения, выполняется в соответствии с ПУЭ и ниже приведенным рисунком, где:
- РЕ (заземляющий провод) – желто-зеленого цвета;
- N (нулевой рабочий провод) – голубого цвета;
- L1, L2, L3 (фазные провода) – различной расцветки (красный, белый, черный – как на рисунке или иные, в зависимости от красителей, использованных производителем).
При подключении розеток, оснащенных 4-я контактами, РЕ провод отсутствует, заземление подключаемого оборудования выполняется путем его зануления, а сама система подобного подключения, в соответствии с ПУЭ, называется TN-C системой, предполагающей объединение нулевого и защитного проводников на всей протяженности цепи. Схема TN-C системы заземления приведена ниже:
TN-C системы заземления считается устаревшей, но наиболее широко распространена в существующих электрических сетях напряжением до 1,0 кВ

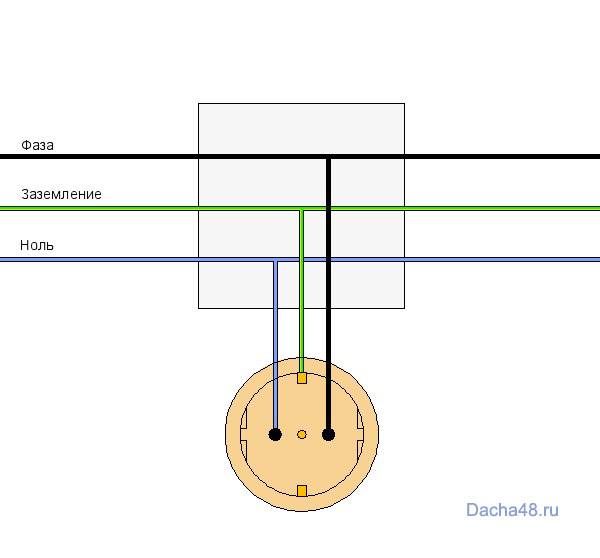

В зависимости от назначения, штепсельные розетки могут подключаться по отдельной группе, идущей от силового щита или щитка освещения, либо подключаться по шлейфовой схеме, при подключении группы розеток.
При использовании шлейфовой схемы необходимо соблюдать правильную полярность подключаемых контактов, т.к. в противном случае, при подключении электрических двигателей к установленным рядом устройствам, при этом с разной полярностью контактов, вращение роторов будет разнонаправленным, что может привести к выходу из строя подключаемого оборудования.
Подключение 115 (125) 3Р+РЕ+N
Данный тип разъемов используются для подключения приборов и электрооборудования в мастерских, гаражах и т. д. Они подходят для передвижных электроприборов (например, электропил, сварочных аппаратов, компрессоров). Передвижное оборудование должно подключаться к сети с помощью гибкого медного кабеля.
Фазные проводники подключаются на контакты L1, L2, L3.
К клемме N розетки присоединить нулевую жилу, при этом необходимо учитывать, что нулевой контакт в вилке расположен зеркально, как показано на рисунке ниже.
Контакт “земля” маркированный “PE”,находится внизу около паза, препятствующего неправильному включению вилки, левее нулевого контакта.
Если от разъема 115 (125) 3Р+РЕ+N запитывается стационарное электрооборудование, он может быть и четырехконтактным. Тогда, согласно правилам, заземление корпуса делается отдельным медным многожильным проводником.
Подключение розетки на 380 вольт не представляет особых сложностей и под силу любому хоть немного технически грамотному человеку. Достаточно быть внимательным и сделать все соединения строго по схеме
Очень важно не перепутать и случайно не присоединить фазную жилу на клеммы N или PE
Конструкция и составные элементы
Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому при ее монтаже придется все самому раскручивать.
Предлагаем ознакомиться Установка розеток и выключателей. Правила и порядок монтажа
Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка.
Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.
Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.
Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения
Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий.
Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.
Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку
Преимущества трехфазной системы в частном секторе
В сельской местности часто возникают перебои с подачей электроэнергии. Виноваты здесь не энергосбытовые компании, а изношенность трансформаторных подстанций и низкий уровень квалификации электриков, обслуживающих район. Чаще всего проблема заключается в перекосе фаз, вызванном слишком большой нагрузкой на одну из них при минимальной на другую. В этом случае, при вводе в дом 380 вольт домашний мастер самостоятельно может проверить напряжение на каждой из линий и решить, какие из них можно использовать для питания бытовых приборов.
Еще одним преимуществом является экономичность. Счета за электроэнергию у пользователей трехфазной сети обычно ниже. Но стоит помнить, что помимо более сложного подключения 380 вольт, потребуется оформление определенной документации. Придется немного побегать по инстанциям, прежде чем будет получено разрешение.
Разъемные соединения для четырехпроводной сети
Принципиальная электрическая схема
В старой системе заземления оборудования, использующей 4 провода для подключения питания потребителей по схеме TN-C, металлический корпус работающего электроприбора оставался ни к чему не подключенным. Он отделялся от подаваемого напряжения слоем изоляции. С целью безопасности ее усиливали.
Однако, вероятность пробоя диэлектрического слоя оставалась. Когда она происходила, то на корпусе появлялся потенциал фазы, который создавал ток утечки через тело прикоснувшегося человека. Подобная ситуация подробно изложена в отдельной статье о трех контактах для электрической розетки.
Пострадавшие люди чувствовали “пощипывания”, ощущали судорожные сжатия мышц, а в особых случаях получали электротравмы. Защита схемы, состоящая из одного автомата или электрических пробок, как правило, при подобной ситуации не срабатывала. Автоматический выключатель создан для решения других задач.
Конструкция разъемного соединения
Для подключения мобильных электрических потребителей в трехфазную сеть с четырехпроводной схемой создавались соответствующие розетка с вилкой.
Подсоединение проводов фаз выполнялось к своим контактам практически произвольно, ибо нагрузка между фазами всегда симметричная, а порядок их чередования сказывается только на направлении вращения асинхронных электродвигателей.
Его можно легко подкорректировать при наладке, перекоммутировав два произвольных провода фазы в любом месте. Для этого достаточно просто прозвонить электрическую схему проводки.
Нулевой рабочий провод всегда подключался на свою клемму. Она обозначалась значком заземления.
Его можно рассмотреть на лицевой стороне вилки и розетки.
Чем опасно напряжение 380 Вольт в розетке
Независимо от того, откуда в розетке 380 Вольт, такая ситуация опасно для подключенных к сети электроприборов. При этом резко возрастает потребляемый бытовой техникой ток, что вызывает перегрев электронных элементов и обмоток трансформаторов и электродвигателей.
Не менее опасным для двигателей является пониженное напряжение. При этом электромашина работает в режиме запуска, из-за чего перегревается и выходит из строя.
Большинство электронных приборов, постоянно включённых в розетку, при отключении при помощи пульта ДУ или кнопки на панели управления остаются работать в режиме ожидания. Поэтому, даже если устройство не было включено, перенапряжение может привести к выходу его из строя.
Защита подключаемых устройств
Для защиты трехфазных розеток, а также оборудования подключаемого с их использованием, применяются предохранители, оснащенные плавкими вставками, а также автоматические выключатели, отключающие питающую линию, при не нормальных режимах работы (перегрузка, режим короткого замыкания). Вариант подключения и защиты, с использованием автоматического выключателя, приведен на ниже следующем рисунке:
Схема подключения трехфазного потребителя посредством розетки и автоматического выключателя
Аппарат защиты, по способности отключать защищаемый участок сети, должен соответствовать значению тока короткого замыкания (максимальное значение) в начале этой цепи. Ток плавкой вставки предохранителя и уставка автоматического выключателя, выбирается по минимальному значению тока КЗ или по току защищаемого оборудования.
Кратность величины тока короткого замыкания, по отношению к номинальному, для различных аппаратов защиты должна соответствовать следующим значениям:
Вид аппарата | Кратность, % |
Предохранители | 300,0 |
Автоматические выключатели оснащенные максимальным расцепителем мгновенного действия (отсечкой) | 450,0 |
Автоматические выключатели с не регулируемой обратно зависящей от тока характеристикой | 100,0 |
То же, но с регулируемой характеристикой и отсечкой | 125,0 |
Розетка PC32a
Когда требуется подключить к электричеству стационарное оборудование (находящееся всегда на одном месте), например, электроплиту, подойдет розетка 380 вольт 32а. На три клеммы розетки L1, L2, L3 – садятся три фазы, на N – рабочий ноль. Встречаются модификации с четырьмя контактами, но это не означает, что защитное заземление не требуется, просто оно подключается непосредственно на металлическую деталь корпуса электроприбора. По правилам электробезопасности, на стационарное оборудование подключается неразрывное заземление, минуя розетку и шнур, сделанный из медного многожильного кабеля без изоляции (для визуальной оценки его целостности). Толщина этого шнура должна быть не тоньше диаметра жилы питающего провода.
Преимущества и недостатки трехфазной системы электроснабжения
Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:
- Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
- Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное. Подробнее о фазном и линейном напряжении можно прочитать в статье: https://samelectrik.ru/linejnoe-i-faznoe-napryazhenie.html.
- При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.
Учтите, и тут есть свои подводные камни. Трехфазная сеть нужна в том случае, если недостаточно мощности однофазной сети. И даже если однофазной недостаточно не нужно спешить подключать три фазы, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще, чем согласование и подключение трех фаз.
Три фазы в обязательном порядке подключают в том случае, если нужно запитать трехфазные электродвигатели, которые не могут работать в однофазном режиме, либо в случае одновременного использования большого количества электроприборов, оборудования, например, если в доме большое хозяйство, налажено какое-то мелкое производство.
Также следует отметить еще несколько недостатков трехфазной системы электроснабжения. Один из минусов — необходимость равномерного распределения нагрузок по каждой из фаз. Второй недостаток — большая сложность в подключении, приобретении другого щитка, защитных аппаратов и т.д. Третий недостаток — большая опасность с точки зрения поражения током, так как в доме будет не только однофазное напряжение 220 В, но и линейное — 380 В
Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.
Установка розетки
В принципе, монтаж любого типа (скрытая, накладная) мало чем отличается от однофазной розетки. Однако есть важная особенность:
В силовых розетках на 3 фазы, количество контактов больше, чем в обычных. Сила прижима существенно выше. Для извлечения вилки потребуется приложить больше усилий: если крепление недостаточно надежное — есть риск просто вырвать розетку из стены. Поэтому для установки подобных изделий следует применять надежные дюбели большого диаметра, или анкерные соединения.
При монтаже такой розетки на гипсокартонную стену (без несущего капитального основания), следует установить усиливающую накладку площадью, вдвое превышающую диаметр розетки.
При подключении проводов к разъемам, не допускается слабина затяжки, или перекос фиксирующих элементов. По возможности, концы проводников надо подготовить: облудить или загильзовать многожильный проводник, или установить контактные клеммы.
Если не выполнить эти требования — по одной из фаз может возникнуть просад напряжения (по причине плохого контакта), что может привести к выходу из строя электроустановки.

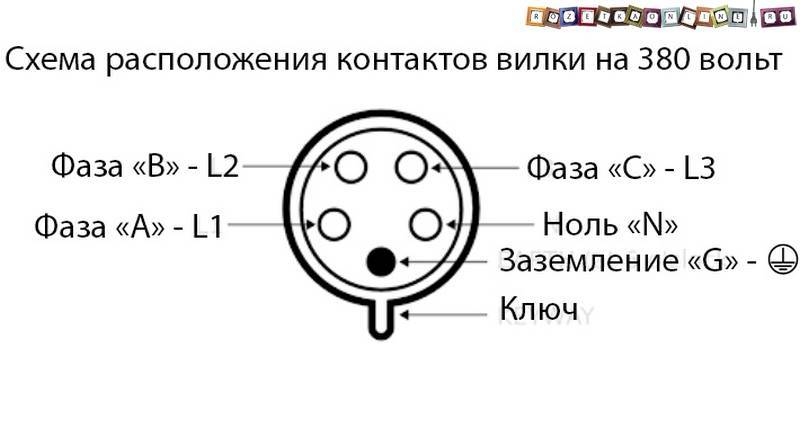

Схема подсоединения
Сейчас рассмотрим введение проводов к клеммам внутреннего механизма вилки абб на 380 Вольт.
Здесь схема для подключения розетки с помощью контактных штырей представляется следующей:
- Присоединять провода к зажимам вилки механизма следует в соответствии с маркировкой указанной на них;
- Делается вхождение проводов к трёхфазной вилке по схеме. Клемма с нулём оставляется с пустотой. Для прочих агрегатов, где нуль необходим для работы, подсоединяются все провода;
- Очищенные края жил вкладываются в клеммные колодки и завинчиваются крепёжными винтами;
- Проверяются надёжность и безопасность креплений, а затем собирается силовой штепсель;
- Первоочередным делом навинчивается на розеточный механизм корпус, обеспечивающий защиту для контактов;
- Потом на корпус навинчивается кабельный вход с зажимом.
Заключение
Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.
Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.
