Как измерить силу тока мультиметром

Измеряем сопротивление цепи

Измерения сопротивления необходимы при проверке работоспособности электрических приборов. Например, если поверхность утюга перестала нагреваться, то первое, что нужно сделать — измерить сопротивление нагревательного элемента.

Важно! Измерять сопротивление следует только на обесточенных цепях! Это значит, что приборы следует отключить от питания, а проводку — обесточить на щитке. Перед началом работы необходимо проверить исправность мультиметра

Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте.

Перед началом работы необходимо проверить исправность мультиметра. Для этого нужно включить устройство, следуя инструкции ниже, после чего замкнуть щупы между собой. Показания дисплея должны быть максимально приближены к нулю. Если это не так — устройство нуждается в калибровке, а возможно и в ремонте.

Как проводятся измерения:

Подключить щупы с проводами. Красный — в гнездо VΩmA, а черный — в гнездо Com.
Установить переключатель в режим измерения сопротивления, выбрав минимальный предел значений (например, для популярного мультиметра М-830В это 200 Ом).
Установить щупы на контакты устройства-потребителя.
Оценить значение сопротивления на дисплее.
Если дисплей показывает единицу или буквенную комбинацию, значит величина сопротивления превышает установленный предел. В этом случае необходимо передвинуть переключатель на следующий диапазон и повторить процедуру заново.

Конструкция мультиметра и маркировка прибора

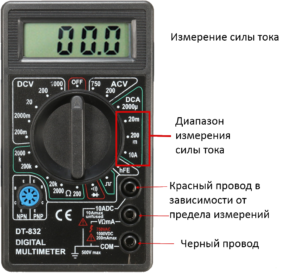

Внешне это прямоугольный пластиковый короб, где вверху с лицевой стороны находится дисплей. Под ним расположены органы управления и информация о режимах тестирования. Головным устройством для установки режима является круговой переключатель.

Вокруг находятся обозначения параметров, активируемых при повороте ручки. Отдельно вынесено гнездо для подключения транзисторов с целью тестирования. Также есть разъемы для щупов с изолированными рукоятками, которые также идут в комплекте вместе с проводами.

Есть тестеры, которые имеют англоязычные отметки. Например, когда нужно переключить напряжение с постоянного на переменное, необходимо переключить режим с V- на V~. Замеры силы тока также требует предустановки его типа: A- (постоянный) и A~ (переменный) ток. Отдельно вынесен переключатель для тестирования сопротивления. Положение переключателя – Ω.

Также используются специальные аббревиатуры:

ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
DCA (direct current amperage) – постоянный ток (измерение силы);
Ω – сопротивление электрической сети или устройства;
10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

20 А max – это режим, применяемый для цепей с силой тока более 10 Ампер. Этот разъем встречается не на всех моделях, а только на специализированных, которыми пользуются на производствах. А чтобы не запутаться, в литературе и информационных публикациях «для чайников» и профессионалов, установлена специальная классификация. Описывая, как правильно измерить тестером тот или иной параметр, авторы предполагают, что красный провод с наконечником подключается к «плюсу», тогда как синий или черный – соответственно «минус».

В качестве дополнительного оборудования в комплект поставки могут идти различные выносные датчики, например, для замера температуры. Также прикладываются различные шнуры для подключения к сетям с разными рабочими параметрами. Есть модификации с ударопрочным корпусом. Также несложно найти прибор с защитой от воды, влаги, пыли. Они стоят немного дороже, но приспособлены для работы вне дома.

Если же планируется использование исключительно в мастерской, где всегда чисто и сухо, переплата нецелесообразна. В любом случае при выборе учитывают и эти качества.

Измерение силы тока

Главным параметром электричества, измеряемым мультиметром, является сила тока. Чтобы проверить силу тока аккумулятора мобильника, автомобильных аккумуляторных батарей или простой батарейки мультиметром, нужно настроить прибор на режим измерения постоянного тока. У дешевых моделей, таких как М-831, переключения нет — он всегда работает на постоянный ток, однако более сложные устройства могут работать и с переменным током.

После этого к гнездам (портам) на корпусе устройства подключаются щупы — два кабеля, красного и черного цвета, с оголенными контактами на концах. Черный щуп (минусовой) вставляется в гнездо, обычно помеченное надписью COM. Красный (плюсовой) — в один из дополнительных портов. Они могут иметь разную маркировку; обычно имеется два гнезда: одно — для небольших величин (до 200 мА), второе —до 10 А. Точную маркировку можно узнать из инструкции к конкретному устройству.

Важно! Несмотря на то, что стандартная сила тока в розетке меньше 10 А, измерять мультиметром этот параметр бытовой электросети нельзя. Случится короткое замыкание, и прибор взорвется

Кликните для увелечения

Измерение силы токаПеред тем как измерить силу тока мультиметром, нужно выбрать подходящий диапазон значений. Для этого нужно приблизительно знать ожидаемый результат. В секции силы тока на корпусе прибора можно найти разные пределы (обычно от 200 мкА до 200 мА), отдельно — 10 А. Если даже примерной информации нет, лучше выбрать вариант побольше — в крайнем случае измерение получится неточным, тогда можно будет снизить предел и провести тест снова. Профессиональные электрики пользуются цифровыми устройствами, которые самостоятельно выставляют нужный диапазон, автоматически определяя проходящие через цепь амперы.

После настройки прибора при измерении силы тока зарядного устройства, АКБ или другого потребителя свободные концы щупов прикладываются к контактам последовательно (с разрывом цепи). Делать это следует, дав нагрузку, чтобы не сжечь прибор. Рекомендуется соблюдать полярность, но это не обязательно — при ошибке на экране мультиметра просто появится число с минусом. Подключать прибор параллельно нельзя, в т. ч. исследуя аккумулятор мультиметром под нагрузкой!

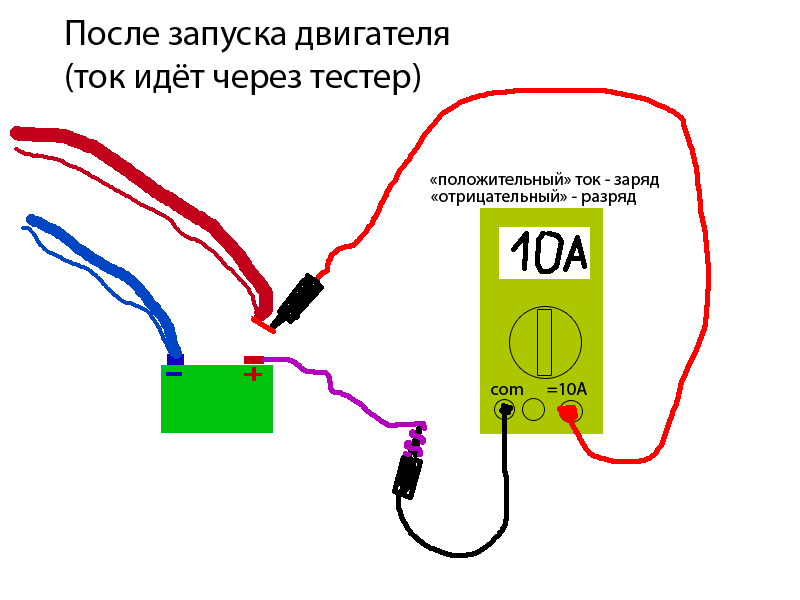

Важно также знать о том, как измерить ток утечки в автомобиле мультиметром. Этот параметр характеризует потребление энергии при выключенном двигателе, и для разных моделей машин варьируется между 10 и 80 мА. Он влияет на скорость деградации аккумуляторов

Он влияет на скорость деградации аккумуляторов.

Измеряется утечка так же, только при отключении всего оборудования, способного потреблять электрическую энергию.

Ошибки пользователей мультиметра

Китайские мультиметры настроены работать, даже если неправильно поставлены щупы. Сломать прибор случайно остерегайтесь. Избегайте способа: воткнуть черный провод в разъем измерения высоких токов, красный – на свое место. Попытаетесь измерить переменное напряжение высоковольтной линии – ремонт обеспечен. Нельзя применять неправильные диапазоны. Зарекитесь пытаться измерить переменное напряжение, применив шкалу постоянного. Проверка фаз станет последней в жизни мультиметра.

Прибор выводится из строя большим напряжением переменной полярности. Прочее (к примеру, неправильная полярность щупов) не так страшно.

Как измерить трехфазное напряжение мультиметром

В этом разделе речь скорее пойдет о специфике трехфазных сетей. Большинство мультиметров позволяет измерять напряжение до 750 вольт переменного тока, чего вполне достаточно для работы с серьезными промышленными сетями. Каждый дом снабжается от трех фаз. А то, что в промышленности называют нейтралью, мы именуем нулевым проводом.

Сети предприятий прокладывают двух типов:

Механизмы с изолированной нейтралью нулевым проводом не пользуются. Внутри нагрузки фаз уравнены, токи утекают через эти же провода, которых в сумме три. Устанете искать нейтраль – линия отсутствует. Три провода фазные, относительно земли покажут напряжение 230 вольт, между собой – 380.
Заземленная нейтраль представляет нулевой провод. Помечается буквой N на коробках. Полезно смотреть принципиальные схемы промышленных приборов, приведенные на корпусе. Поможет понять раскладку.

Освоив методики работы с трехфазным напряжением, каждый сможет лучше понять электрическую разводку многоэтажного дома. Где из-под щитка поднимаются четыре жилы: три фазы и нейтраль.

Внешнее устройство цифрового мультиметра

Внешне стандартный портативный цифровой мультиметр представляет собой компактный корпус карманного типа с дисплеем, переключателем режимов измерений, тремя гнездами для щупов и разъемом для проверки транзисторов.

В комплекте обычно присутствуют два щупа с проводами красного и черного цветов. Черный используется в качестве отрицательного и вставляется в разъем COM (Common). Красный выступает в роли положительного и может подключаться в универсальный разъем VΩmA, используемый при измерении напряжения, сопротивления и слабых токов, либо в разъем 10 А, при помощи которого измеряются токи в диапазоне от 200 мА до 10 А.

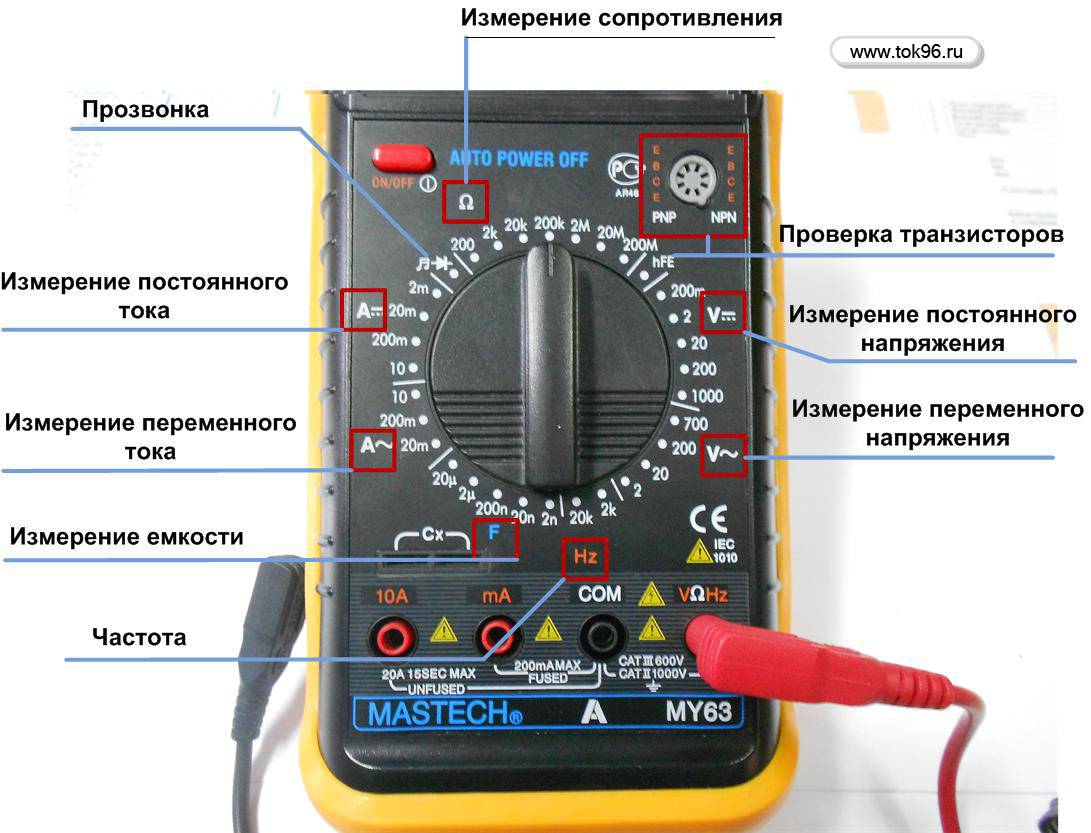

Круглый переключатель перемещается между секторами, обозначающими отдельные способы выполнения замеров. Обычно в мультиметрах присутствуют следующие режимы:

DCV — для считывания величины постоянного напряжения;
ACV — аналогичный, только для переменного напряжения;
DCA — для оценки силы тока в сети постоянного питания в диапазоне до 200 мА;
10А — аналогичный предыдущему, но для силы тока от 200 мА до 10 А;
hFE — режим проверки транзисторов;

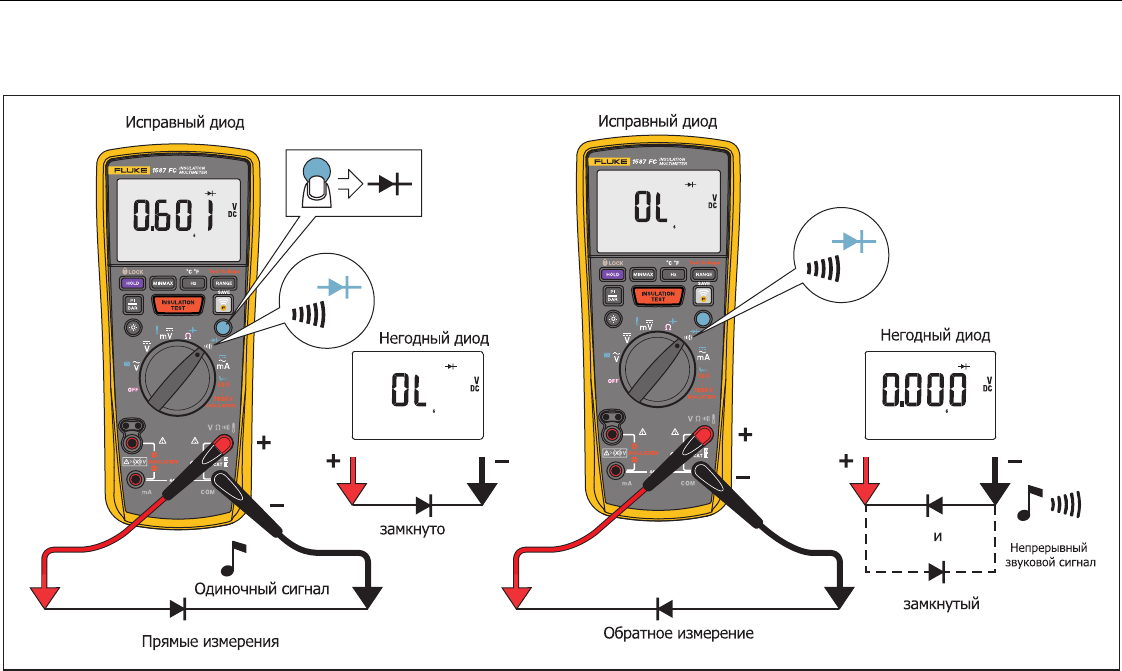

Схематическое изображение диода — режим диагностики полупроводников (диодов);
Значок сопротивления Ω — измерение сопротивления и прозвонка электрических цепей.

Внутри большинства секторов имеется по нескольку делений, предназначенных для более точной калибровки диапазона значений. Вверху расположен 3,5 разрядный цифровой жидкокристаллический дисплей, на который выводятся результаты измерений в виде целых или дробных чисел.

Подготовка мультиметра к работе и правила выполнения замеровКогда мультиметр не используется, переключатель должен находиться в верхнем положении на отметке OFF. Это не только рекомендуется инструкцией производителя, но и экономит ресурс батареи.

Какой мультиметр выбрать для дома: советы от электрика
ichip.ru

Перед тем, как начать измерения, необходимо правильно подключить щупы к гнездам. Неправильное подключение может привести к перегоранию предохранителя и выходу прибора из строя.

Чтобы измерить силу тока свыше 200 мА, нужно пользоваться специальным разъемом, предназначенным для диапазона от 200 мА до 10 А. Во всех остальных случаях, кроме диагностики транзисторов, следует подключать положительный щуп в универсальный разъем.

Во время измерения силы тока и напряжения внимательно следите за подключением и соблюдением полярности. Чтобы померить напряжение, прибор должен подключаться к цепи параллельно, а для замера силы тока — последовательно, с учетом плюса и минуса. Когда измеряется сопротивление, полярность не имеет значения.

Для бытовых нужд перечисленных функций вполне достаточно. С их помощью можно определить наличие и уровень питания в розетке, обнаружить обрыв проводки и измерить силу тока в электрической цепи.

Такие опции, как проверка транзисторов и прозвонка полупроводников, используются более опытными пользователями, знакомыми с радиоэлектроникой. Но если уж рассматривать, как пользоваться мультиметром, то следует разобраться и с этими возможностями.

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра. Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний

Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Устройство мультиметра

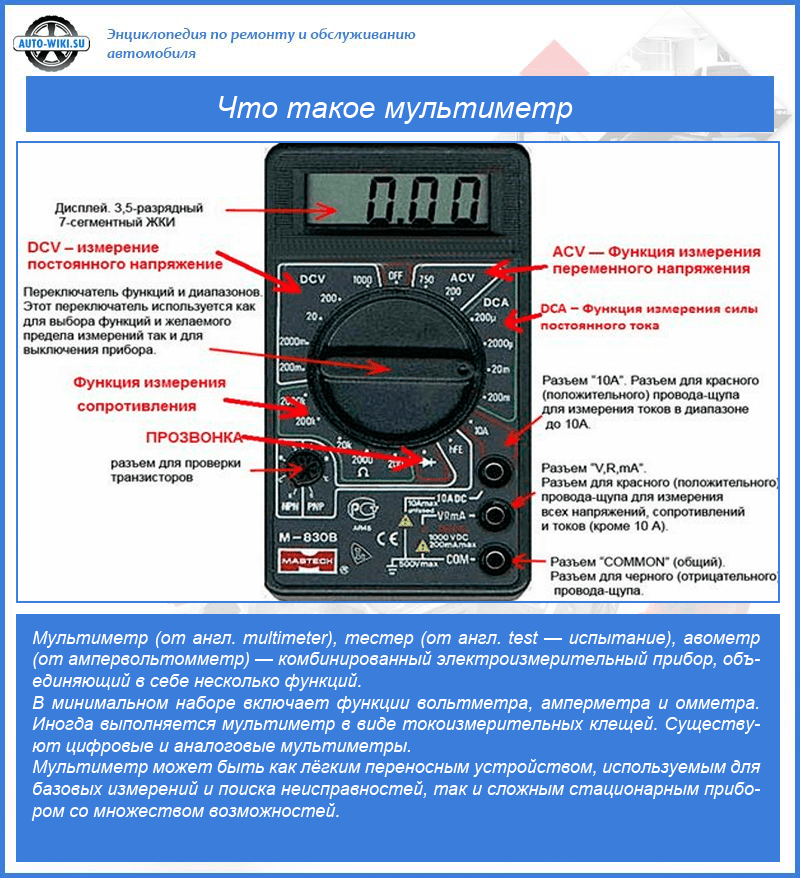

В минимальном наборе мультиметр, также зачастую называемый тестером, сочетает в себе возможности вольтметра, амперметра, а также омметра.

Тестеры бывают электронными и аналоговыми. Как бы не казались аналоговые приборы пережитком прошлого, но порой их применение оправдано и в наши дни. В частности, они выигрывают при следующих обстоятельствах:

при измерении переменных параметров стрелка устройства в режиме реального времени будет показывать амплитуду колебаний сигнала;
стрелочный тестер способен выявить паразитные пульсации силы тока и напряжения;
для работы цифрового прибора требуется источник питания, аналоговый же требует его только при режиме омметра;
аналоговый тестер может работать при условиях сильных высокочастотных помех, где его электронный собрат не сможет функционировать без должной защиты.

Противовесом вышеизложенному будут служить следующие достоинства цифровых тестеров:

простота конструкции и процесса изготовления;
устойчивость к вибрациям;
легкость эксплуатации и снятия показаний;
самокалибровка.

Стрелочный мультиметр

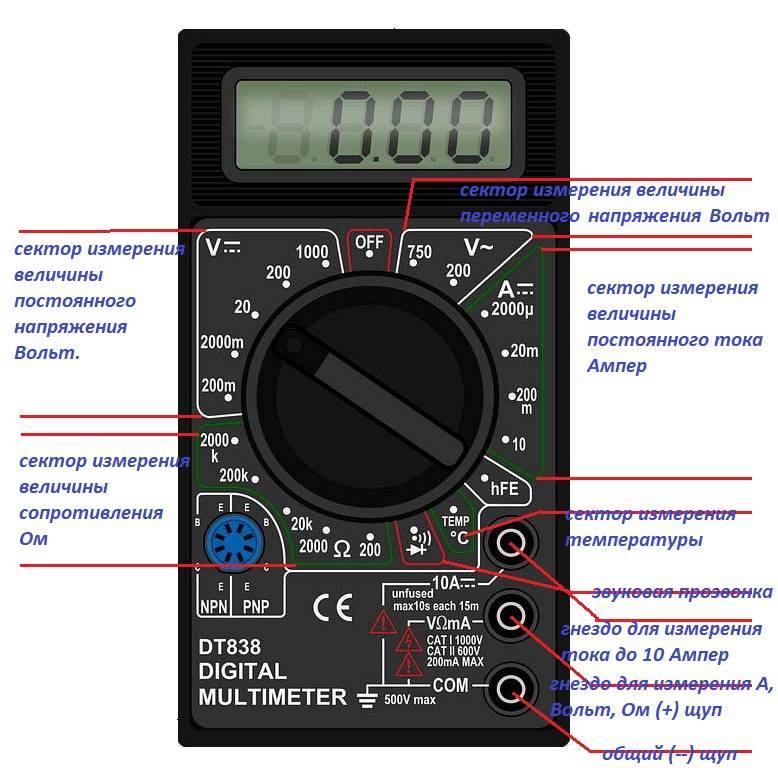

Итак, самый обычный мультиметр имеет на передней панели экран (жидкокристаллический или стрелочный), ниже которого расположен переключатель диапазонов. Данный переключатель можно установить на один из режимов работы прибора:

OFF– выключенный мультиметр;
AVC – измерение переменного напряжения;
DCV – измерение постоянного напряжения;
DCA– измерение силы постоянного тока;
Ω — измерение сопротивления;
прозвонка сети.

Важно! Некоторые тестеры также оснащены функцией измерения силы переменного тока и иными полезными функциями. Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный

Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А

Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А

Еще ниже располагаются гнезда для подключения щупов. Последних у прибораимеется два: красный – положительный и черный – отрицательный. Черный щуп всегда подключается к гнезду «COM» («COMMON», «земля»), которое при стандартном расположении трех гнезд вертикально справа является самым нижним. Большинство измерений производится при красном щупе, вставленном в среднее гнездо, в верхнее гнездо его устанавливают, когда необходимо измерять силу тока, находящуюся в диапазоне от 200мА до 10А.

Помимо вышеописанной конфигурации на рынке электротехники можно встретить модели тестеров с горизонтальным расположением гнезд, а также с различным их количеством – от двух до четырех. Четвертое гнездо предназначается для измерения микротоков (менее 200мА).

Замеры при последовательном соединении

При последовательном соединении элементов электрической цепи все потребители энергии фиксируются поочередно, а сила тока не изменяется от количества компонентов и является постоянной: I = I1 = I2 = … = In

Технология замеров мультитестером:

подключение щупов измерительного прибора к гнездам на мультиметре в соответствии с их цветовой маркировкой;
перевод переключателя в положение «АС» или «DC» в соответствии с типом тока в электрической сети;
подключение в цепь при необходимости ограничительного сопротивления, в качестве которого может использоваться обычная лампочка или резистор.

Положение щупов для измерения силы тока

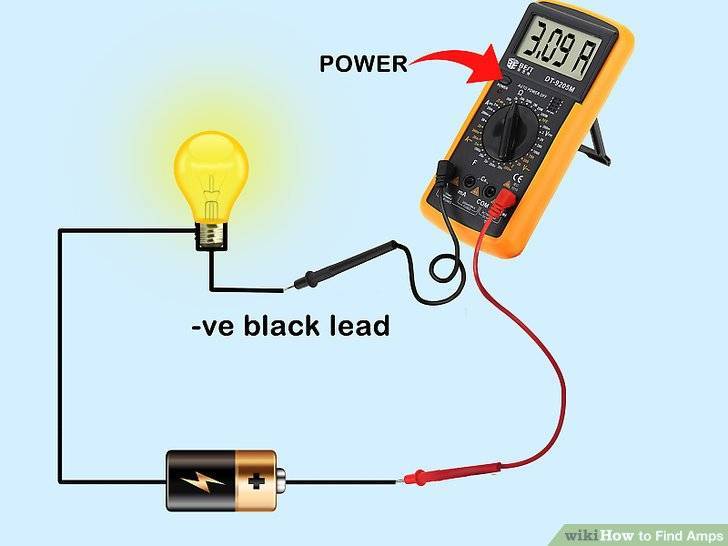

При электрической цепи с последовательным подключением измерительный прибор показывает в любой точке одинаковые значения.

При отсутствии цифровых данных на дисплее мультиметра в процессе замеров необходимо изменить предел измерений, уменьшив его на одну позицию.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

Установить режим в позицию ACV или DCV в предполагаемом интервале.
Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ. Красный — в разъем до 200 мА или 10А

Наконечниками осторожно прикоснуться к контактам. Считать с дисплея значение напряжения

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица. Последовательность действий:

Установить режим Ω, выбрав максимальный диапазон.
Щупы вставить в соответствующие коннекторы.
Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
Концы проводников набросить на контакты исследуемого объекта.
На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

Установить режим
Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента. Измерение емкости производится по схеме:

Выставить режим Fcx.
К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

Установить режим прозвонки (значок «звуковой микшер»).
Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов. При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
Приблизить условный спай к точке, в которой нужно найти температуру.
На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Часто спрашивают, как проверить компьютерный блок питания на работоспособность на месте без приборов?

Если при этом начинает крутиться вентилятор на блоке питания — то, следовательно, блок вероятнее всего рабочий. Так как из моей практики, как правило — в подавляющем большисве случаев, блок питания отказывается работать полностью, а не по конкретным линиям питания.

Последовательное соединение: При последовательном соединении проводников сила тока в любых частях цепи одна и та же: I = I1 = I2

Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи: U = U1 + U2

Параллельное соединение: Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I1 + I2

Напряжение на участках цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U1 = U2

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измеряем силу тока в слаботочных цепях

Как правило, у непрофессионалов почти не возникает необходимости измерять силу тока — бытовые нужды чаще всего ограничиваются замером напряжения и проверкой сопротивления (прозвонкой). Но раз уж разбираться, как пользоваться мультиметром, то покажем и этот алгоритм.

При измерении силы тока желательно предварительно знать, какие у нее могут быть примерные величины. Если подключить прибор к току около 10 А, то при установленном слаботочном режиме может запросто сгореть предохранитель, а мультиметр выйдет из строя. Поэтому крайне желательно иметь хотя бы приблизительное представление о характеристиках потребителя.

Важно! Измерения силы тока проводятся под нагрузкой. Поэтому очень важно соблюдать полярность и правила техники электробезопасности при выполнении замеров!. Для измерения токов в диапазоне до 200 мА необходимо:

Для измерения токов в диапазоне до 200 мА необходимо:

Установить колесо переключателя в сектор DCA, выбрав максимальный предел значений. Для модели М-830 это 200 мА.
Подключить красный провод щупа в гнездо VΩmA, а черный — к нулевому разъему Com.
Подключиться к схеме проверяемого потребителя последовательным способом, соблюдая полярность.
Оценить полученные результаты на экране. Если цифры на дисплее очень маленькие — переключить предел в сторону уменьшения и повторить весь процесс сначала.
Если цифры наоборот, слишком большие, немедленно отключить мультиметр от потребителя и выполнить измерения в соответствии с инструкцией для токов в диапазоне от 200 мА до 10 А.
