Собираем откидные гаражные ворота своими руками? Технология процесса и пошаговая инструкция – Обзор

Виды гаражных ворот

Как сделать подъемно-поворотные ворота своими руками?

Первым этапом работ является разработка чертежа. Этот эскиз имеет стандартное исполнение, потому найти его можно без труда в сети.

Ориентируясь на пример чертежа, можно приступать к замерам, чтобы получить необходимые данные для создания собственного эскиза. Для этого нам понадобятся карандаш и линейка. Во время замеров необходимо определить следующие параметры:

• высота проема;
• ширина проема;
• высота притолоки (имеется в виду расстояние, начинающееся с верхней точки проема и заканчивающееся на уровне прилегания потолка к стене);
• расстояние, на которое проем удалён от боковой стены;
• глубина гаража.

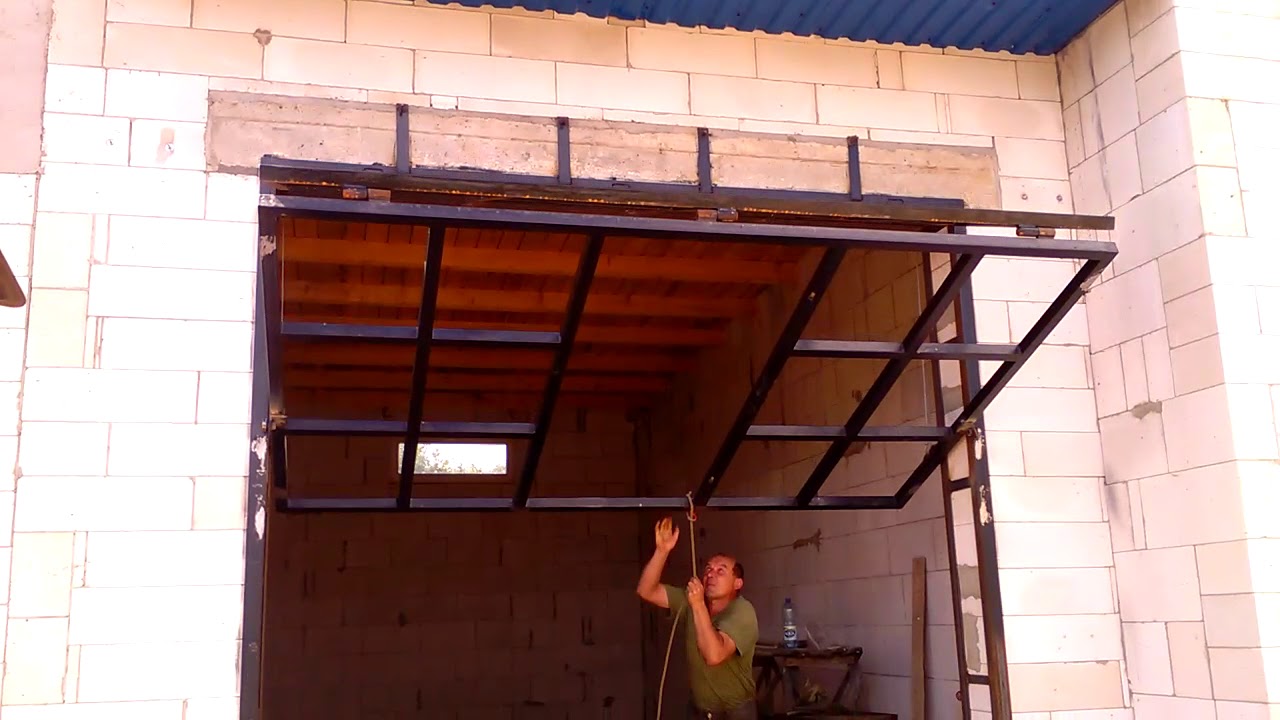

Когда чертеж будет создан, можно переходить к созданию рамы. В качестве основы для нее может служить рама от старых ворот. Также можно поступить и иначе — изготовить раму самостоятельно, используя в качестве материала деревянные брусья.

Конструкция рамы

Стандартный вариант предполагает наличие следующих компонентов:

• брус направляющих рельсов горизонтальный;
• рельс направляющий;
• брус коробки ворот горизонтальный;
• стойка коробки вертикальная;
• рама створки ворот;
• кронштейн для крепления пружины;
• уголок шарнира;
• пружина;
• рычаг механизма подъема;
• кронштейн рычага.

Чтобы изготовить деревянную коробку, вам следует позаботиться о наличии следующих материалов:

• брус, имеющий длину 2,3 метра и сечение 120 X 80 мм — 2 шт.;
• брус, имеющий длину 2,75 метра и аналогичное сечение, что и у первого — 1 шт.

Для соединения брусков используют металлические уголки, которые можно заменить пластинами.

В качестве основы для рамы полотнищ ворот можно использовать уголок 35 x 35 мм. Внутреннюю часть такой рамы обшивают изнутри доской, а с внутренней стороны – при помощи стального листа. При определении размеров рамы следует ориентироваться на габариты, которые имеет проем вашего гаража. Чаще всего полотно имеет следующие размеры — 2,5X 2,1 метра.

Для создания опоры пружины используют швеллер №8. Этот элемент должен иметь длину, равную 70 мм.

Для изготовления направляющего рельса допустимо использовать несколько уголков 40 x 40 мм

Очень важно, чтобы рельс по длине в точности соответствовал ширине полотнища ворот. Один его конец должен иметь пластину, при помощи которой рельс будет устанавливаться к горизонтальному брусу коробки

Отступив от другого конца 12 см, начинают крепить при помощи сварки кусок швеллера, длина которого должна составлять 100 мм. Монтаж рельса к потолочному брусу выполняется через верхнюю полку швеллера, для фиксации которого используют болтовое соединение.

Шарнирный узел делают из уголка. Для этого в нём нужно сделать отверстие диаметром 9 мм. Далее его закрепляют на раме, после чего, используя сварку, устанавливают пластину, имеющую аналогичное отверстие. Используемая пластина должна быть выполнена со следующими габаритами — 50 x 40 x 5 мм.

Это основные работы, которые необходимо выполнить при изготовлении подъемно-поворотных ворот своими руками. Больших сложностей здесь не возникнет, однако, вам будет проще выполнять операции, если у вас будет помощник.

Недостатки самодельных ворот

Считается, что подъемно-секционные ворота изготовить самостоятельно невозможно. Их рекомендуют покупать уже в готовом виде, а в целях экономии производить сборку и установку самостоятельно. Но так ли сложно все комплектующие изготовить самому? Совсем нет. И при соблюдении определенных правил и с учетом законов движения вы сможете подъемные ворота своими руками сделать с небольшими затратами средств и времени. Смотреться они будут вполне современно. Но и о недостатках таких ворот забывать не стоит:

• они имеют невысокую прочность, что не станет гарантией защиты гаража от взлома;
• низкая теплоизоляция ворот не будет обеспечивать внутри помещения комфортную температуру.

Монтаж ворот

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Типы подъемных ворот

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

Какие параметры нужны и важны

Сооружаем складные ворота для гаража своими руками

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

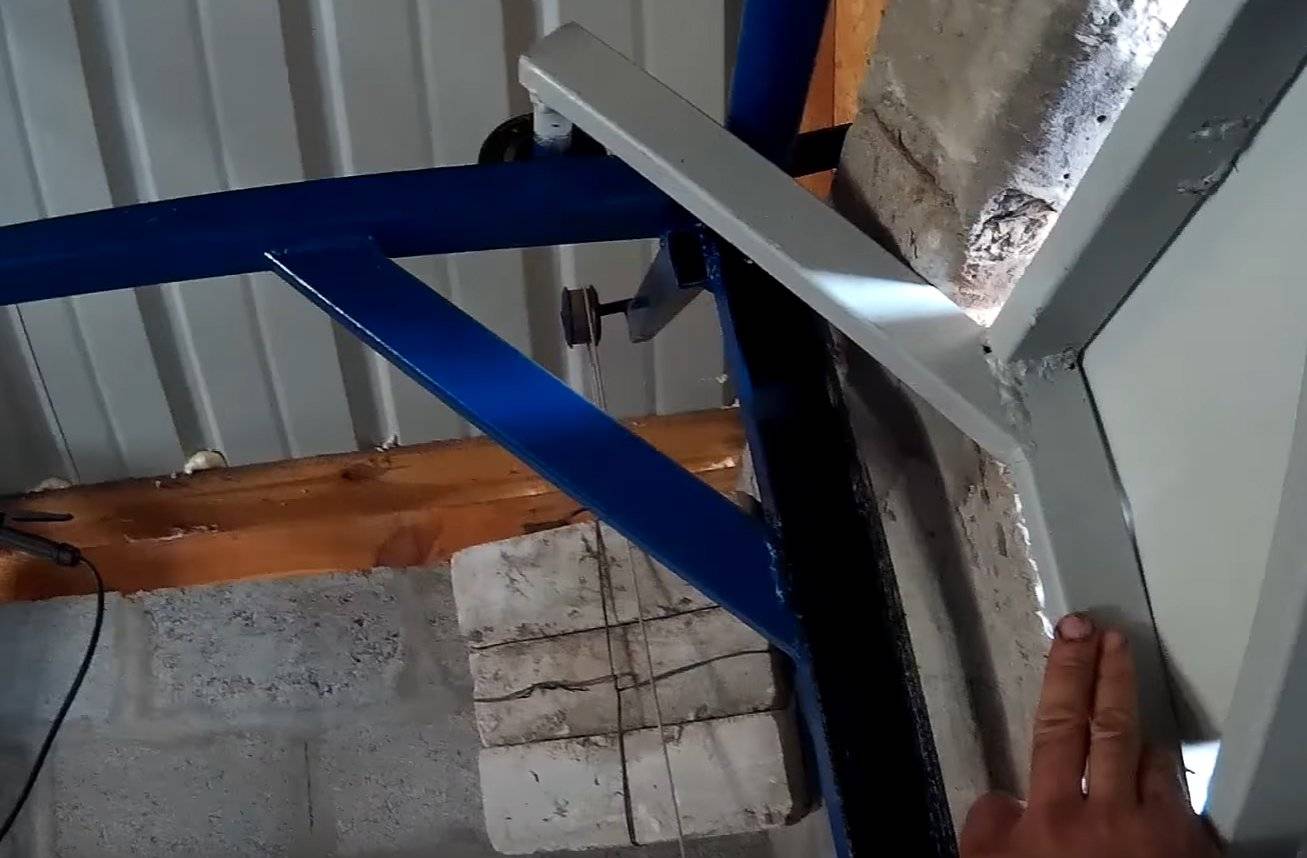

Установка противовеса

Вместо шарнирной конструкции, можно использовать противовесы. Для её установки необходимо прикрепить трос к краям рамы. Дальше трос нужно поднять и пропустить через блок лебёдки. После к другому концу троса прикрепляется дополнительный вес. Для этого можно использовать мешок с песком или камнями. Значения это не имеет.

Вместо мешка можно использовать более профессиональную конструкцию — противовес от старого лифта. Хотя раздобыть такой сложновато. Противовес должен соответствовать весу полотна: чем полотно тяжелее, тем противовес массивнее.

В подобной конструкции есть свои недостатки. Поднимать ворота довольно сложно, а если трос соскользнёт с лебёдки, то противовес упадёт на землю. Но если необходимым образом следить за безопасностью, то можно слишком тяжёлые ворота оборудовать таким механизмом и отказаться от пружинно-шарнирной конструкции. Для груза требуется подготовить место, где он будет ложиться при поднятых воротах.

В том случае, когда ворота довольно лёгкие, противовес можно не устанавливать, а вмонтировать электрическую лебёдку. Она покупается в специализированных магазинах в готовом виде. Достаточно воспользоваться инструкцией по установке и эксплуатации. Но можно сделать её и самостоятельно, хотя она и не будет иметь такую функциональность, как покупная.

Но конструкция и в первом, и во втором случае будет автоматической, что не может не радовать, так как усилий нужно прилагать значительно меньше.

Подъемно-поворотная конструкция — это самый лучший вариант для закрытия гаража на даче, поскольку они не забирают много места в помещении и на участке, а также имеют эстетически-привлекательный вид. К тому же такую систему можно установить самостоятельно, имея все необходимые инструменты и материалы.

голоса

Рейтинг статьи

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна

Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности

Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию

https://youtube.com/watch?v=coP-ewSAo5I

В чем привлекательность подъемно-секционных ворот

Схема установки

Создать разметку для закрепления рамы и составных элементов. Собрать рамочную конструкцию (не сильно отличается от аналогичного алгоритма для подъёмно-поворотных ворот). Всё стандартно: ставим раму, болтами крепим направляющие к потолку, но не надо сверлить отверстий и делать других конструкций для удерживания на весу. Собираем полотно, начиная снизу, элементы панели оснащаем роликами. Защищаем конструкцию кожухами. Проверяем – если всё сделано правильно, полотно не станет само двигаться, зависая на уровне, на какой его установили.

Стоит сказать в завершение – самодельные секционные ворота должны быть безопасными. Ставка – ваше собственное авто, а то и жизнь

Следует крайне осторожно относиться к правилам установки, придерживаться техники безопасности и заплатить небольшую сумму специалисту который, проверит качество установки двери после стараний владельца

Процесс установки направляющей и фурнитуры своими руками

Достоинство классических откатных ворот в том, что полотно не является силовой конструкцией и может быть выполнено практически из любого материала.

Направляющую стоит крепить к верхней балке либо стене с помощью кронштейнов так, чтобы рабочая ее часть, по которой планируется езда роликовых опор, была повернута вниз. При этом свободный конец направляющей, который равняется ширине конструкции, обязательно должен выходить за пределы проема.

В случае, если стандартной направляющей, которая имеет длину 6 м, не хватает для подобной цели, есть смысл подумать о том, чтобы приварить к ней кусок соответствующей длины. Направляющая выравнивается с помощью регулировочных винтов на кронштейнах. При этом стоит также пользоваться уровнем.

Далее роликовые опоры (которые иногда могут называться тележками) крепятся к верхней части конструкции с двух сторон на раму. Ворота подвешиваются, при этом роликовые опоры заводятся внутрь направляющей, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема монтажа направляющей рельсы (только для ворот с опорой на пол).

Далее можно поставить такие дополнительные элементы, как ручка либо замок.

Откатные подвесные ворота являются достаточно надежными и современными. В случае, если их правильно эксплуатировать, срок службы может составить как минимум 15 лет.

Помимо подвесных ворот, можно также подумать над тем, чтобы изготовить консольные ворота, которые выполняются по тому же принципу, однако имеют направляющую балку, которая устанавливается на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту проезда.

Чтобы избежать появления боковых качаний, необходимо створку ворот зафиксировать с помощью ограничителя. При надобности его можно будет подрезать, либо расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов (только для ворот с верхней подвеской).

Ограничение хода кареток может быть достигнуто с помощью наваривания куска арматуры либо прутка на щель направляющей. С одной стороны в качестве стопора есть возможность установить накатной ролик из имеющегося комплекта – это позволит с легкостью выкатывать полотно из направляющей в случае надобности (к примеру, для сервисного обслуживания либо выполнения каких-либо ремонтных работ). Торцы направляющей можно будет закрыть при помощи специальных заглушек.

В случае, если планируется изготавливать ворота большой высоты (более 3-4 м), рекомендуется производить фиксацию низа конструкции уже не с помощью использования ограничителя, а такой же самой направляющей, как и сверху.

В подобном случае по низу полотна необходимо приварить направляющую, в которой будет ходить каретка, установленная сбору от проема. При этом она должна быть желательно на регулировочной опоре. Это может понадобиться для того, чтобы была возможность регулировать ее по высоте.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Петли перед монтажом

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертеж с разрезом

Изготовление

Как изготовить секционные ворота для гаража своими руками? Самым простым для собственноручного изготовления подъемных ворот вариантом является шарнирно-рычажный механизм. Как и в случае с монтажом уже готовых изделий, первым шагом станет создание чертежей и проведение замеров.

Секционные ворота для гаража — размеры:

После определения габаритов приступают к созданию каркаса. Для этого берут металлические профили и выкладывают из них прямоугольник, углы сваривают. На каркас укладывают листы, которые станут полотном ворот, листы приваривают к каркасу. Затем занимаются направляющими шинами. В проеме их закрепляют при помощи дюбелей.

Если же рама выполнена из металла, то используют сварку. После этого необходимо установить пружинно-рычажные механизмы. Еще один, рычажный кронштейн монтируют в середине верхней части створки. Последним шагом станет установка привода. Его прикрепляют к потолку и проводят сквозь него трос. Второй конец троса крепят к рычажному кронштейну.

Особенности гаражных подъёмных ворот

Ворота, которые не открываются, как двери, а уходят под потолок, собираются из нескольких частей:

• костяка из прочных элементов;
• цельной створки, вставленной в раму;
• узла возвратной пружины;
• механизма для изменения положения створки.

Такая конструкция пользуется большим спросом у владельцев гаражей, поскольку имеет массу достоинств.

Подъёмные вороты практически не занимают пространство

Преимущества

Подъёмные ворота характеризуются следующими положительными качествами:

• компактностью – конструкция занимает меньше пространства в гараже и рядом с ним;
• простотой сборки и монтажа;
• автоматическим открыванием, чего можно добиться при оснащении ворот приводом;
• свободным подъёмом створки, благодаря чему нет необходимости убирать снег перед входом в гараж;
• бесшумностью, которую гарантирует особый механизм перемещения полотна ворот.

Несмотря на имеющиеся у подъёмных ворот достоинства, некоторые хозяева гаражей находят веские аргументы против их установки.

Недостатки

Заставить владельца гаража изменить решение относительно оснащения гаража подъёмными воротами могут следующие минусы этой конструкции:

• малая степень защищённости от проникновения злоумышленников;
• неспособность удержать тепло;
• запрет на частый подъём и опускание створки;
• возможность установки только в проём в форме прямоугольника;
• необходимость полной замены полотна при его повреждении.

На определённые недостатки подъёмных ворот можно закрыть глаза. Некоторыми автовладельцами игнорируется то, что дверная конструкция, уходящая кверху, монтируется лишь в прямоугольный проём. Дело в том, что этот недостаток компенсируется широкими возможностями в отделке полотна. Например, в створку подъёмных ворот для гаража могут быть встроены маленькие окна, сделанные из стекла, содержащего в толще проволочную сетку.

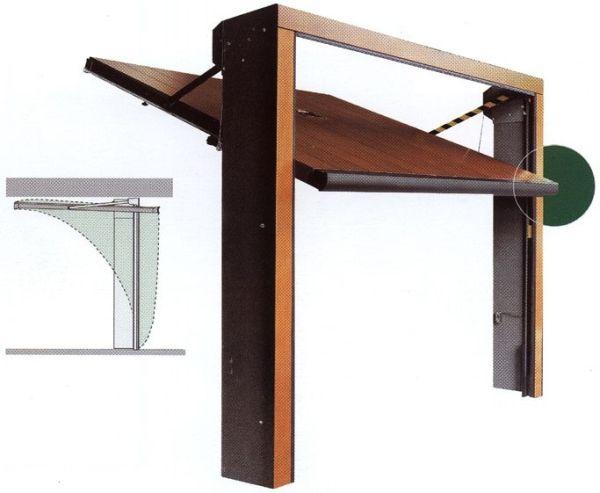

Принцип движения створки (поворотный, откидной, складной механизмы)

Ворота, которые уходят к потолку, позволяя автомобилю заехать внутрь гаража, выглядят как плоское полотно, полностью заполняющее проём. Чтобы оно легко поднималось, его должна поддерживать жёсткая рама, надёжно прикреплённая к стене помещения. Створка подъёмных ворот двигается вверх или вниз по боковому профилю, который выполняет функцию направляющей.

Сдвигаться полотно с места заставляет особый механизм, состоящий из пружин, рычагов и роликов. Створка, которую привели в движение эти элементы, поднимается по направляющим и уходит кверху, после чего медленно принимает горизонтальное положение и становится параллельна потолочному перекрытию.

Располагать автомобиль при въезде в гараж нужно как можно дальше, иначе велика вероятность повредить его

Лёгкий и быстрый подъём полотна вверх обеспечивают пружины. Когда ворота заперты, они растягиваются. А в сжатое состояние их приводит открытие дверной конструкции. Пружины и все остальные элементы механизма перемещения цельной створки ворот можно принудить выполнить свою задачу как вручную, так и автоматически.

Устройство и схема работы складных ворот для гаража

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.
