Особенности изготовления металлических дверей

Инструменты, необходимые для изготовления двери своими руками

Перед изготовлением дверного полотна своими руками, домашнему мастеру следует запастись определённым набором инструментов и расходных материалов, без которых невозможно получить качественное готовое изделие:

1. Для замера сырьевого материала и разметки:

• Рулетка со стальным полотном от 2 м и длиннее.
• Строительная металлическая линейка повышенной точности.
• Столярный уголок с возможностью замера ортогональных углов.

Столярный уголок

• Простой карандаш или маркер для нанесения разметки на поверхность материала.
• Пузырьковый или лазерный уровень, используемый для монтажа дверного полотна с соблюдением горизонтальной плоскости.

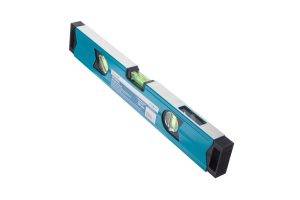

Пузырьковый уровень

1. Для раскроя материала перед сборкой:

• Ножовка с мелким зубом для грубого распила досок.
• Стусло для раскроя наличников под углом 90 или 45 градусов.
• Торцовочный станок, с помощью которого обеспечивается идеально ровный распил любого деревянного материала.

Торцовочный станок

Болгарка с абразивным диском, если требуется изготовление двери из металла.

1. Для зачистки и шлифовки заготовок после раскроя:

• Ручной или электрический рубанок.
• Тиски с возможностью крепления к горизонтальной рабочей поверхности для фиксации деталей перед обработкой.
• Напильник с грубым абразивом.
• Дрель с дисковой насадкой и набором сменных абразивных накладок.
• Наждачная бумага для обработки торцов и углов.
• Циклёвочная машинка, с помощью которой легко зашлифовать основную плоскость доски.

Циклёвочная машинка

1. Для сборки готовой конструкции:

• Стамеска, с помощью которой можно выдолбить пазы в местах стыковки.
• Клей ПВА или двухкомпонентный эпоксидный адгезионной состав.
• Струбцины для фиксации сопрягающихся деталей между собой.
• Набор свёрел для устройства отверстий под саморезы.
• Деревянные клинья, с помощью которых производится фиксация природных материалов между собой.
• Саморезы для устройства замков, петлевых подвесов и другой фурнитуры.
• Фрезер с набором режущих органов, с помощью которого можно выполнить идеально ровный внутренний пропил, выбрать паз для замка или петлевого подвеса.

Портативный фрезер

1. Для устройства лакокрасочного покрытия:

• Лак, краска или другой пигментный состав для выбранного материала двери.
• Кисти или валик.
• Строительный фен, при необходимости сушки состава.
• Ёмкость для удобной дозировки краски.

1. Для монтажа дверного полотна:

Шуруповёрт с набором бит.

Шуруповёрт

• Сверло по бетону или кирпичу для устройства анкерных креплений.
• Монтажная пена или герметик, если наличники монтируются на клеевой состав, без использования саморезов.

Все инструменты и расходные материалы, а также метизы для крепления должны обладать повышенной прочностью и качеством, для достижения желаемого результата.

Виды входных дверей

В зависимости от предназначения двери делятся на следующие типы.

• Технические – устанавливаются в помещениях специального назначения, таких как подъезды, подвалы, чердаки, промышленные цеха. Кроме того, присутствует этот тип дверей и там, где нужна усиленная защита от проникновения (кассы в банках, архивы, хранилища). Одна из разновидностей дверей данного типа – противопожарная. К производству и монтажу конструкций этого вида предъявляются самые жесткие требования.
• Квартирные – устанавливаются в жилых помещениях. Это самый распространенный тип входных дверей. Они представлены в очень широком ассортименте, различаются по толщине, внутреннему наполнителю, материалу отделки и другим параметрам.
• Парадные – отличаются эксклюзивной конструкцией и уникальным внешним видом. Они устанавливаются в помещениях для подчеркивания статуса, оформляются коваными элементами, вставками из различных видов стекла, драгоценными металлами.

Подразделяются двери и по числу створок.

• одностворчатые – состоят из одного дверного полотна и дверной коробки;
• полуторные – в них две створки, но рабочей (постоянно открывающейся) является одна;
• двухстворчатые – две створки открываются.

Число полотен в большинстве случаев обусловлено шириной проема в стене.

Входные двери представлены в разных ценовых категориях. Условно выделяют следующие классы дверей:

• Эконом – характеризуется использованием тонкого металла в производстве дверей (часто это жесть), дешевого наполнителя (он может отсутствовать вовсе), недорогих отделочных материалов. Защитная функция такого изделия находится на низком уровне.
• Стандарт – для изготовления дверей этого класса используется только сталь, наполнителем выступает шерстяной ватин или минеральная вата. Встроенные замки гарантируют некоторую степень защиты от вскрытия. Двери открываются легко и бесшумно.
• Элит – в производстве может использоваться сталь толщиной до пяти миллиметров, отделочные материалы и фурнитура очень высокого качества, что обеспечивает максимальную степень защиты, хорошую звукоизоляцию. Двери этого сегмента могут быть огнеупорными, пуленепробиваемыми.

Есть еще один параметр, по которому подразделяют изделия, – степень сопротивления вскрытию. Выделяют четыре класса дверей. К первому относятся те, которые легче всего взламываются, а к четвертому – бронированные с самой большой степенью защиты.

Особенности установки входной двери

Чтобы входные железные двери служили исправно не один год, необходимо правильно их устанавливать. Монтаж входной конструкции производится с учетом глубины промерзания стен и температурного режима внутри и снаружи помещения.

Установка включает следующие этапы:

• Демонтаж старой конструкции. Этот этап работы нужно выполнять аккуратно, чтобы не нарушить целостность стен.
• Подготовка дверного проема. При необходимости его необходимо расширить или сузить. Однако лучше предварительно произвести замеры. Официальные производители железных дверей предлагают изготовление на заказ, что позволяет получить изделия необходимых вам размеров.
• Монтаж дверной коробки. Выравнивание дверного блока выполняется при помощи строительного уровня. На этом этапе следует добиться предельной точности, иначе перекоса не избежать. Монтаж дверной коробки начинают со стороны крепления навесов. Эта процедура выполняется путем просверливания отверстий, в которые вставляются анкера.
• Заключительные работы. После того, как дверная коробка установлена, нужно проверить плотность прилегания конструкции. При необходимости образовавшиеся щели заделывают строительной пеной.

Все работы, связанные с установкой, необходимо проводить согласно нормам ГОСТ и СНиП. Не зная требований и особенностей в строительной сфере, можно не только ухудшить эксплуатационные качества изделия, но и нарушить целостность стен. Лучше всего, если монтаж будет произведен фирмой-изготовителем, или сотрудниками дилера, у которого была приобретена продукция.

Подготовительный этап — с чего начать работу

несложно догадаться, что железная дверь своими руками создается из металлических труб, уголков, швеллеров, листового металла. Но начинать работу стоит с организации рабочего места и подбора инструментов для работы. При этом стоит помнить, что инструментов никогда не бывает достаточно. Всегда научившись работать с одним инструментом, оказывается, что удобнее использовать для работы множество других инструментов. Итак, для нормальной работы необходимо подготовить:

• металлическая линейка, писец, рулетка, металлический угольник, мелки;
• болгарка с комплектом абразивных кругов для резки, очистки и шлифования;
• дрель с набором сверл по металлу и центральным кернером;
• сварочный аппарат, здесь предпочтительнее выбирать инверторный, сегодня это лучший выбор для новичков;
• молотки разного веса;
• металлические напильники — треугольные, круглые, квадратные, плоские;
• магнитные опоры — многопрофильные, с требуемым углом 90 градусов;
• хомуты, хомуты, хомуты;
• маска сварщика и гетры необходимы для работы с горячим металлом.

Следующий момент — организация рабочего места, ведь перед тем, как самому сварить металлическую дверь, нужно подготовить хотя бы одну площадку для расстановки всех элементов для сборки. Идеально иметь для этого картон или верстак, но вы можете сначала создать простую плоскую поверхность на бетоне или OSB.

Самодельная металлическая дверь потребует следующих материалов:

• металлический профиль 20х40 мм — 22-24 погонных метра;
• листовой металл — 1х2 метра толщиной 2,5-2,8 мм;
• дверные петли с подшипниками;
• замок с приподнятыми ручками;
• минеральная вата для заполнения внутреннего объема;
• утеплитель и материал для внешнего и внутреннего покрытия двери.

Как изготовить металлическую дверь

Изготовление металлических дверей

Набор инструментов и материалов

1. Петли. Должны выдерживать вес будущей дверной конструкции.

2. Металлический уголок.

3. Сталь листовая (толщина 1,5 мм или свыше того).

4. Материал для обшивки.

5. Фурнитура (ручки, глазок, замки).

6. Сварочный аппарат.

7. Монтажная пена.

8. Электродрель.

9. Анкерные болты.

10. Плоское приспособление, подходящее для укладки заготовок (потребуется на этапе сборки, можно использовать сварочный стол).

11. Шлифовальная машинка (угловая).

Это не полный и не окончательный перечень, ведь многое будет зависеть от конкретного варианта дверной конструкции, что выбрал хозяин. Например, если будет устанавливаться входная дверь, потребуется материал большей толщины. А дверь типа “сэндвич” обладает своими особенностями: при сборе конструкции потребуется подготовить два стальных листа.

Как готовится каркас

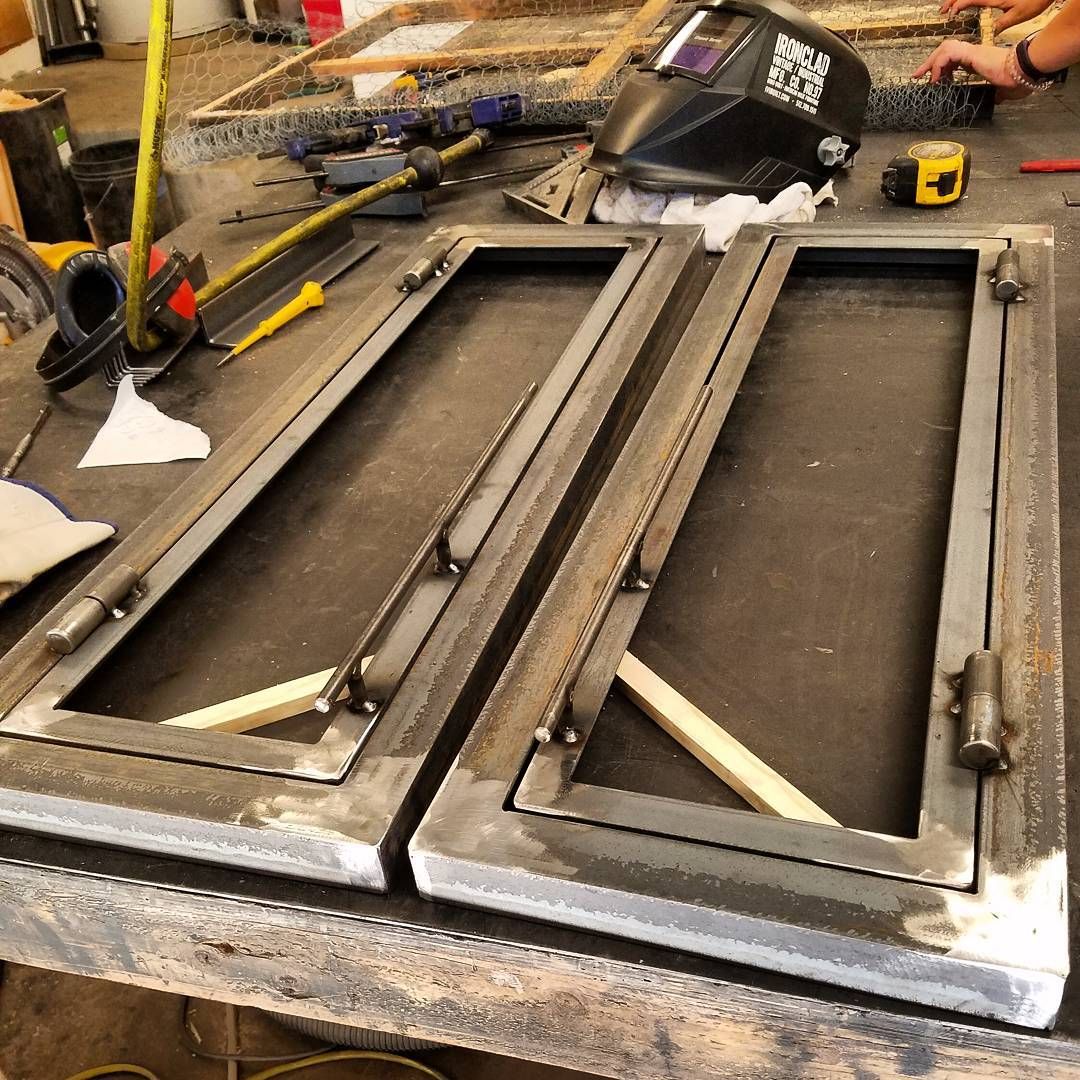

Каркас полотна металлической двери

Этап первый. Замеряется дверной проём. По общим правилам, высота проёма – 2 м, ширина – в пределах от 0,6 м до 1 м. А чтобы не допустить погрешностей, когда будут сниматься размеры, желательно изначально убрать покрытие на стенках проёма.

Этап второй. Изготавливается дверная коробка. Данный элемент конструкции должен иметь такие габариты, чтобы при установке коробки оставался зазор 2 см между стенками проёма и самой коробкой. Этот зазор даст возможность откорректировать положение дверного полотна, когда будет осуществляться монтаж. Когда дверь окажется выравненной окончательно, щели можно будет заделать монтажной пеной.

Этап третий. С учетом размера коробки нарезают металлический уголок (размеры те же). Желательно использовать уголки, полки которых 5х2,5 см.

Распил уголков

Заготовки раскладывают на ровной плоскости в виде прямоугольника. Размер прямоугольника должен соответствовать параметрам дверной коробки. Дальше замеряют прямоугольник по диагоналям. Допустим, диагонали одинаковы по длине. Тогда фигура прямоугольная, так и должно быть.

Если же удастся выявить отклонения, их следует сразу исправить. Добившись правильных результатов, металлические уголки объединяют в общую конструкцию с помощью сварочного аппарата.

Как сделать полотно

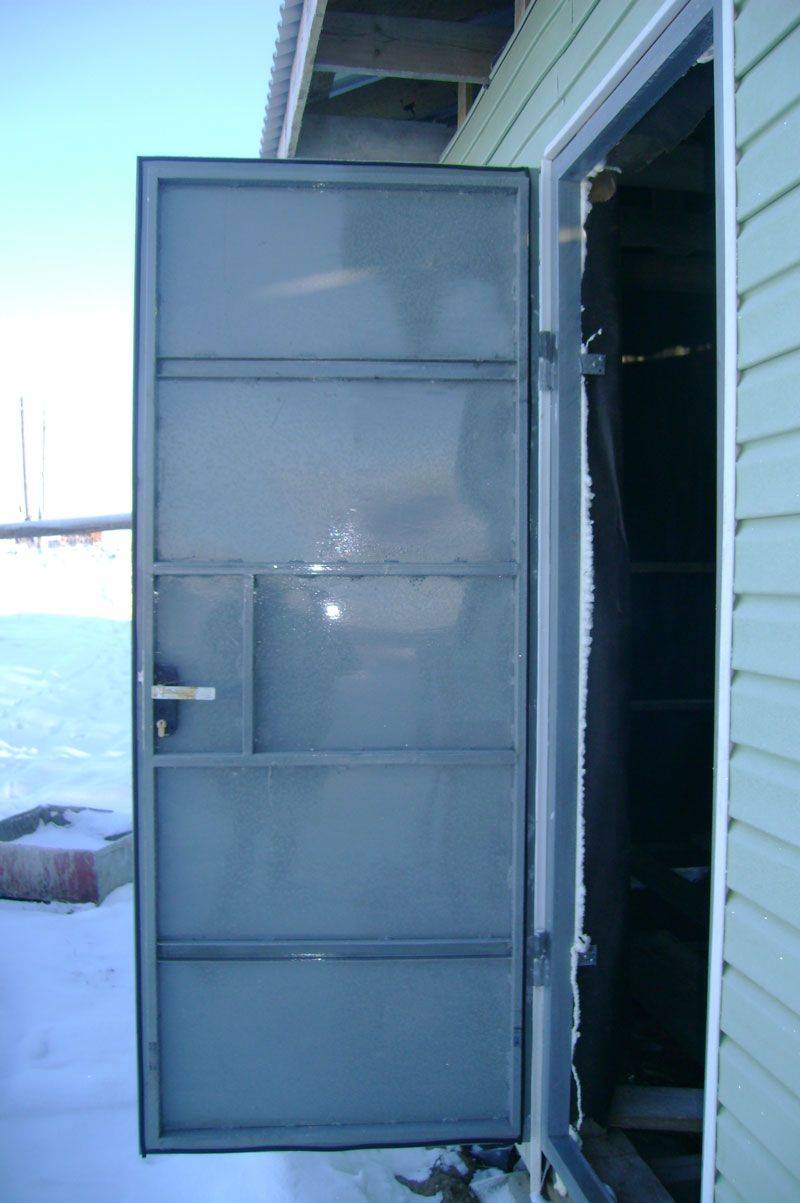

Изготовление полотна металлической двери

1. Определяется, какие габариты рамы могут считаться оптимальными. Подбирается элемент таких размеров, чтобы между коробкой и ним образовывался зазор 1,5 см по ширине, а по высоте – 2 см.

2. Определяется нужная длина уголка, деталь отрезается. Уголок выкладывают на ровную плоскость, создавая прямоугольник. Раму сваривают.

3. Используя “болгарку”, в металлическом профиле вырезают разъём. Это место потребуется для врезки замка (возможно, нескольких) в дверь.

4. Петлевой профиль приваривают:

• к навесным петлям;
• к коробке.

Промеряется промежуток, образовавшийся между петлями на коробке двери и на раме

Замеры должны совпадать, это очень важно. В противном случае, когда придет время навешивать полотно, проявятся проблемы

Придется значительную часть работы переделывать.

6. Рама укладывается в коробку.

7. Листовая сталь режится таким способом, чтобы полотно двери смогло перекрыть проём, предназначенный для него:

• в месте установки замка – на полтора сантиметра;
• с трех других сторон – на один сантиметр.

8. Вырезанный лист укладывается так, чтобы края коробки (верхний, нижний) выступали на 1 см. С той стороны, где монтируются навесы, лист выступает на 1,5 см. Со стороны, где врезаются замки, – на 0,5 см.

9. Коробка переворачивается. Тогда уложенный лист окажется внизу.

Внутри коробки станет располагаться рама. Зазоры между рамой и коробкой должны оставаться таких размеров:

• со стороны замка – 0,8 см;
• со стороны навесов – 0,7 см;
• вверху – 1 см;
• со стороны порога (низ двери) – 1 см.

10. Производится сваривание листа и рамы. Швы должны быть короткими – максимум 4 см. Расстояние между началами сварочных швов должно быть 20 см. Варить следует так: от центра и идти к краям.

Изготовление петель

Изготовление петель

Во-первых, изделие, уложенное на стол (на иное основание), приподнимают. С этой целью под дверную коробку укладывают трубы, обрезки профиля.

Во-вторых, изготавливаются сами петли. Для этого берется металлический прут, диаметр которого 2 см. Но лучше приобрести готовые петли в магазине. Их приваривают к дверной коробке и к полотну. Верхнюю секцию этого элемента фиксируют к листу, нижнюю – крепят к коробке.

В-третьих, когда петли закреплены, убирают прихватки. До этого момента они служили для крепления к дверной коробке листа.

В-четвертых, сварочные швы зачищаются.

Утепление металлической входной двери

Размеры новой двери: важные нюансы

Чтобы монтажные работы прошли максимально быстро и с минимальными неудобствами, еще на этапе выбора новой металлической двери внимательно отнеситесь к выполнению необходимых замеров.

ЗамерыЗамеры

Прежде чем отправляться в магазин, замерьте дверной проем. Эта работа осложняется наличием довольно толстого слоя раствора по периметру и, конечно же, дверной коробки. Из-за них четко определить границы проема достаточно сложно, что доставляет ряд неудобств в процессе замера и может исказить его результаты.

Схема установки входной двери под плоский наличник

Чтобы замеры прошли максимально успешно и точно, ознакомьтесь со следующими рекомендациями:

перед непосредственной установкой конструкции нижнюю часть проема освобождаем вплоть до пола. Материал, за счет которого приподнята лутка, а также порожки и прочие элементы будут демонтированы; верх дверного проема увеличивать, т.е. поднимать, запрещается; боковые части при необходимости могут быть несколько расширены

Здесь важно определить ширину опорного поперечного элемента, одновременно являющегося верхней гранью дверного проема. Ширина устанавливаемой двери должна быть примерно на 2-2,5 см меньше аналогичного параметра опорного элемента

Исходя из вышесказанного, коробка новой металлической двери должна быть на 4-5 см ниже и уже, чем проем.

После снятия необходимых мерок, переходите к подготовке рабочего инструментария.

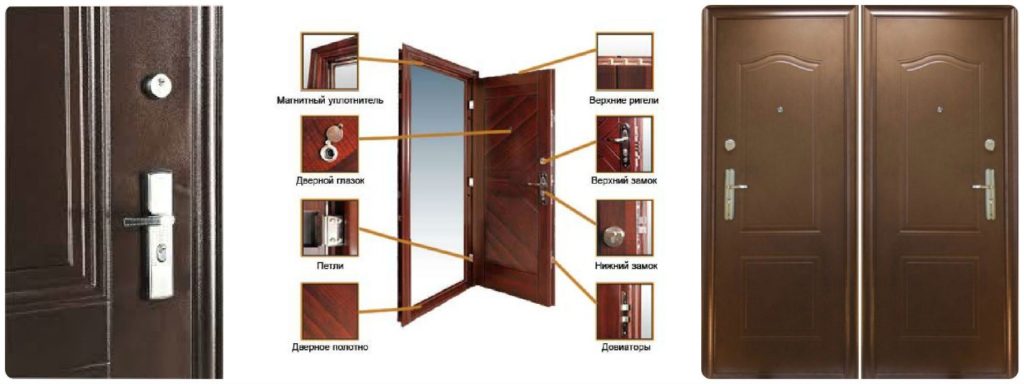

Установка фурнитуры

Ну и, конечно же, какое изготовление и установка железных дверей без фурнитуры? Для навешивания створки потребуются петли. Их количество (2-4) зависит от массы полотна: чем она тяжелее, тем больше навесов нужно для ее удерживания.

В металлические двери устанавливают преимущественно замки врезного вида: один или два. Они могут быть одного типа либо же иметь различный механизм работы (цилиндровые, сувальдные).

 Вместе с замками устанавливаются дверные ручки, чаще они нажимного вида.

Для удобства пользования необходим глазок с хорошим углом обзора.

Чтобы максимально защитить дверь от взлома, на нее устанавливают противосъемные штыри, а также броненанкладки на замки. Они предотвращают возможность высверливания запирающих механизмов, могут иметь толщину от 1,5 до 4,5 мм.

Основные этапы технологического процесса производства стальных дверей

1. Подготовка металла

Проверяется маркировка, наличие деформаций после проката или транспортировки, удаляется коррозия и окалины. На складе сырья и материалов металлопрокат хранится уложенный в штабеля или на устойчивых стеллажах.

2. Разметка и резка заготовок

Для резки металлопроката может использоваться следующее оборудование:

• простое механическое оборудование (гильотинные ножницы, прессы, пилы);
• кислородный способ (раскрой на стационарных станках с газовой резкой или ручными резаками);
• станки лазерной, плазменной резки;
• станки гидроабразивной резки.

3. Обработка деталей-заготовок

Профиль для дверной коробки изготавливается на листогибочном оборудовании, где под давлением пресса металлической пластине придаётся изогнутая под необходимым углом форма. При этом, как правило, подача заготовки и смена её положения производятся оператором вручную.

Дверные коробки могут изготавливаться стандартной прямоугольной конструкции или арочной модели. Во втором случае, дугообразный профиль верхней части дверной коробки пропускают через прокатный станок для придания нужной формы. После проката профиль нарезают на нужные части.

Заготовки опиливаются – для устранения неровностей и заусенец снимается верхний слой металла в местах резки. Выполняется опилка вручную, с помощью ручных углошлифовальных машин или на специальных опиловочных машинах. Далее в заготовках на штамповочном прессе производится пробивка отверстий различного диаметра под замки и фурнитуру в соответствии с подготовленными картами.

В случае если, профиль дверной коробки изготавливается на автоматической линии, используется стальная рулонная заготовка (полоса, штрипс). Штрипс протягивается через набор формообразующих вальцов в результате чего создаётся профиль дверной коробки. Нарезка профиля нужной длины производится на этом же оборудовании, автоматически.

Изготовление заготовок для полотна двери (поддон и крышка) может также производиться на автоматических линиях с числовым программным управлением (ЧПУ). На таком оборудовании автоматически, по заданной программе, формируются заготовки из листовой или рулонной стали.

4. Сборка и сварка

Сборка дверного полотна осуществляется при помощи контактной (точечной) сварки, которая исключает деформацию полотен и обеспечивает отсутствие сварочных швов. Листы привариваются к каркасу, с лицевой (передней) стороны дверного полотна оставляется 15-20 мм отступа, который будет выполнять функцию притвора. При изготовлении металлических дверей используется точечный (недуговой) тип сварки.

На автоматических линиях сборка дверных полотен производится из профилированных заготовок поддона и крышки двери. Поддон и полотно двери соединяются между собой путём завальцовки на автоматической линии.

Прочность конструкции дверного полотна достигается за счет установки внутри последнего специальных рёбер жесткости.

Дверные замки устанавливаются одновременно с рёбрами жесткости, в местах, укреплённых металлическими пластинами (так называемые «технологические карманы»). Между полотнами двери в качестве уплотнителя и шумоизолятора применяется негорючая базальтовая плита (альтернативные варианты: дерево, минеральная вата, стекловата, пенополиуретан, полипропилен).

К собранной дверному полотну вручную привариваются петли, с соблюдением необходимых зазоров между полотном и дверной коробкой. Сборка осуществляется несколькими способами центрирования (по разметке, в кондукторах, по копирам) и контролируется на каждом этапе на соответствие геометрии, чтобы при необходимости исправить дефект.

Сборка дверной коробки производится путём электродуговой сварки вертикальных и горизонтальных отрезков (заготовок) профиля дверной коробки.

2. Оформление бизнеса по производству металлических дверей

Для производства дверей в одиночку достаточно открыть ИП (индивидуальное предпринимательство), перед чем необходимо решить такие моменты:

1. Выбрать систему налогообложения для производства.

   Наиболее рекомендуется УСН (упрощенная система налогообложения) для начинающего предпринимателя, так как вместо расчета трех видов налога (на имущество, на прибыль, НДС), будет платиться один за каждый квартал, а отчеты нужно будет делать всего один раз в год.

2. Нужно выбрать несколько кодов для предпринимательской деятельности в ОКВЭД.
3. Вы должны иметь справку об уплате государственной пошлины (сформировать её можно прямо на сайте ФНС — https://service.nalog.ru/gp2.do, а оплатить в ближайшем банке).

После того как вы подадите пакет документов в налоговую инспекцию по месту прописки удобным вам способом (о вариантах написано тут — https://www.nalog.ru/rn77/ip/interest/reg_ip/petition), остается получить документы о регистрации предприятия и строительную лицензию или допуск (все детали этого этапа вы можете изучить на сайте Реестра СРО (https://www.reestr-sro.ru).

Металлическая дверь своими руками — от идеи до практического воплощения

Условно, самостоятельное воплощение идеи сложить из наборов металлических труб, пластин и уголков реальную металлическую входную дверь не требует большого опыта слесарной работы. Правда, нужно сразу признать, что металлическая дверь своими руками собираться будет с определенными трудностями. Но при вдумчивой организации работ и наличии инструмента многих ошибок можно будет не только избежать, но и вовремя исправить.

Первым делом нужно определить, что это будет за сооружение:

• легкая временная конструкция на период пока не будет куплена настоящая бронированная дверь;
• конструкция, которая планируется к постройке на определенное время в качестве входной двери в коридор с лестничной площадки;
• нормальная входная дверь в квартиру или дом с утеплителем и надежным замком;
• монументальное сооружение на века с твердой уверенностью что дверь защитит от любых вандалов.

Исходя из этого и рассчитываются и силы, и время, и необходимые материалы. Планируется весь процесс работ от снятия мерок, до установки наружной и внутренней обшивки двери. Условно, дверь из профильной трубы своими руками создается в несколько этапов:

• начальный этап — снятие мерок, подготовка чертежа, подбор и заказ материалов, подготовка инструмента;
• этап проработки отдельных узлов и соединений, подготовка стапеля или монтажного стола для работы;
• создание дверного блока, сварка дверей, подгонка, установка запорных устройств, установка металлического листа;
• установка двери в дверной проем, фиксация, отделка;
• установка обшивки и внутреннего наполнителя, регулировка систем.

Данная схема работы хотя и содержит большое количество пунктов, но при поэтапном выполнении их отличный результат будет гарантирован.

• https://doorchange.ru/svoimi-rukami/metallicheskaya-dver-svoimi-rukami-v-7-etapov.html
• https://krrot.net/zheleznaya-dver-svoimi-rukami/
• https://glav-dacha.ru/metallicheskaya-dver-svoimi-rukami/
• https://dekoriko.ru/dveri/vhodnye/svoimi-rukami-kak-sdelat/
• https://qustu.com/kak-sdelat-vhodnuyu-zheleznuyu-dver/
• https://dveridoma.net/metallicheskie-dveri-svoimi-rukami/
• https://domzastroika.ru/dveri/vhodnye/izgotovlenie-derevyannyx.html
• http://misterdver.ru/types-of-doors/proverennyj-sposob-izgotovleniya-dverej-samostoyatelno/
• https://v-dver.ru/articles/svoimi-rukami/kak-sdelat-derevyannuyu-dver-svoimi-rukami.html

Изготовление дверного полотна

Теперь пришла очередь изготовления рамы дверного полотна. Делая заготовки для нее, рассчитывайте, что зазоры между каркасом и коробкой с каждой стороны должны составлять по 5 мм. Рама собирается таким же образом, как и коробка. Если вы абсолютно уверены в точности глаза и верности руки, то можете сварить каркас в стороне от короба, но лучше рамку уложить в него, проложить между конструкциями планки одинаковой толщины и предварительно приварить ее заготовки. После этого каркас вынимается для окончательной сварки. Для его усиления дополнительно привариваются 1-2 ребра жесткости, которые обеспечат легкий монтаж теплоизоляции и крепление облицовки.

Схема каркаса железной двери.

Пока рамка не обшита стальным листом, ее легче подготовить к установке запоров. Сделайте в трубе вырез для замка. Постарайтесь, чтобы запор входил в паз как можно плотнее. Установите замок, соберите коробку и раму, выдерживая зазоры, разметьте место для отверстий под засовы. Придется еще раз снять каркас, чтобы сделать их. После этого все поверхности зачищаются. Замок пока можно вынуть.

Стальной лист должен быть несколько большим, чем каркас. С каждой стороны обшивка должна выступать за его пределы на 10 мм. На вырезанное полотно уложите раму и приварите лист к ней. Делать сплошной шов не следует, так как это приведет к деформациям и прожигу поверхности. Делайте прихватки через 5-7 см. На дверное полотно уложите коробку. Установите прокладочные рейки и слегка сварите между собой обе конструкции. Определите места под отверстие для ключа и дверного глазка. Высверлите их, зачистите и переверните дверь, чтобы установить навесы.

Какое оборудование вам понадобится?

Если выбирать оборудование для производства металлических дверей, необходимо ориентироваться на размеры производства. Давайте рассмотрим все возможные варианты:

1. Полностью автоматизированное оборудование

Используется, чаще всего, на крупных предприятиях, так как дает возможность изготовления от 200 единиц в день. При этом все технологические операции полностью автоматизированы и практически не требуют вмешательства человека.

1. Полуавтоматическое производство

Здесь предусмотрен следующий набор оборудования:

• полуавтоматические станки, необходимые для резки металла;
• листогибочные прессы;
• аппараты для проведения сварочных работ;
• покрасочное оборудование.

Подобные производственные линии позволяют производить ежедневно примерно 15-17 изделий.

1. Станки механического типа в сочетании с ручным трудом.

Вот необходимый минимум:

• пила «болгарка»;
• фрезеровочный станок;
• гильотина, необходимая в процессе резки металла;
• токарный станок;
• дополнительный инструмент (ручной).

Оборудование для изготовления металлических дверей

Теперь вы знакомы со всеми возможными вариантами оборудования и сможете выбрать наиболее подходящий.
