Измерение наружных поверхностей
Если необходимо узнать величину наружной поверхности или простыми словами померять толщину предмета, то необходимо развести губки на необходимую величину, а затем поместить их между измеряемым элементом. Далее губки следует совместить, пока они плотно не соприкоснутся со стенками измеряемой детали, например, это может быть тормозной диск.
Это интересно!Кстати, именно часто для измерения уровня износа тормозного диска необходимо прибегать к применению штангенциркуля.</span></p>
Губки должны расположиться строго параллельно поверхности заготовки. Далее можно посчитать получившееся значение. Если видимость шкалы низкая, тогда следует воспользоваться стопорным фиксатором, закрепив положение губок в соответствующем положении.
Деление на основной шкале (неподвижной части), которое совместится с нулевой риской шкалы на подвижной рамке — это показания в миллиметрах С измерениями основных показаний проблем никаких не возникает, если только нулевая отметка (штрих) нониуса не останавливается между двумя значениями, например, 23 и 24 мм. В этом случае понадобится посчитать десятые доли измерений. Эти десятые доли мм также подсчитываются, и если нулевое значение нониуса показывает конкретное значение, например, 23 или 24 мм Чтобы посчитать десятые доли мм штангенциркулем, следует на нониусной шкале найти штрих, который совпадает с отметкой на основной измерительной шкале
Причем здесь очень важно найти отметки, которые совпадают (совмещены) точно. Совпадающее значение штриха на нониусной шкале — это и есть десятые доли миллиметров Если на нониусной шкале совпадает несколько штрихов с основным, то учитывать необходимо именно то значение, которое находится ближе к нулевому показателю. Фото пример проведения измерений нониусным штангенциркулем показан ниже
Фото пример проведения измерений нониусным штангенциркулем показан ниже.
После измерений нужно правильно прочитать показания. К примеру, если нулевой штрих разместился между значением 26 и 27, тогда учитывается величина 26 мм. Далее выявляются десятые доли миллиметров. К примеру, штрихи совместились на значении 7 (нониусной шкалы), тогда получаем значение толщины детали, равное 26,7 мм. Как видно на фото выше, ничего сложно при работе с инструментом нет. Аналогичным образом производятся измерения внешних диаметров, например трубы, поршней, колец и т.п.
Это интересно!Чтобы измерить наружный диаметр трубы, а также кабеля (его сечение жил), сверла, болта, арматуры и прочих подобных заготовок, необходимо охватить губками инструмента измеряемую деталь. После этого произвести необходимые расчеты, определив точное значение размера.</span></p>
Интересные и малоизвестные факты про штангенциркуль
История создания штангенциркуля и интересные факты про него
Штангенциркуль представляет собой измерительный прибор универсального типа, который нужен для точных измерений внутренних и наружных размеров, а еще измерения для глубины отверстий.
Самыми популярными областями применения этого прибора является ремонт автомобилей, строительство и починка оборудования, а также обработка изделий из металла и древесины.
Область применения практически не имеет ограничений – прибор можно применять для определения размеров с невероятной точностью и в быту, и даже в аэрокосмический отрасли.
Возможности использования
Они ограничиваются только размером шкалы и требованиями точности.
Устройство достаточно просто, причем основным элементом является неподвижная штанга с губками и шкалой для внутренних и наружных размеров, к которой прикреплены фиксирующие и подвижные элементы.
В некоторых моделях есть подвижная шкала в верхней части с дюймовой измерительной системой.
История создания
История штангенциркуля довольно интересная. Первые такие приборы были сделаны из древесины и использовались уже в начале 17 века. А вот штангенциркули из металла появились в 18 веке с большой шкалой делений.
Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.
Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.
Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.
Его говорить про авиационную промышленность, то такие приборы называли «маузерами», и лишь по причине того, что штангенциркули высокого качества поставляла в СССР фирма «Маузер».
Интересно, что нониус изобрел португальский математик Педро Нуниш.
В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.
Малоизвестные факты
Интересные факты о штангенциркуле уже описаны ранее, но мы рассмотрим еще несколько:
Рейтинг
( 92 оценки, среднее 4.22 из 5 )
13
22 323.
Олег Сомов/ автор статьи
Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!
Различные типы суппортов
- Внутренний штангенциркуль – внутренний штангенциркуль измеряет внутреннюю часть объекта. Каждая челюсть направлена наружу для правильного размещения внутри объекта, на котором будет производиться измерение. Идеально подходит для определения внутреннего диаметра и глубины.
- Внешний штангенциркуль – внешний штангенциркуль измеряет внешнюю часть объекта. По внешнему виду он похож на внутренний суппорт, но не имеет подвижной губки. Обе губки зафиксированы, и измерение производится по шкале на верхней части штангенциркуля. Идеально подходит для определения внешнего диаметра.
- Штангенциркуль – штангенциркуль имеет калиброванную фиксированную челюсть и нефиксированную челюсть, что скользит по шкале Верньера.
- Наберите суппорт – Суппорт диска так же, как нониус исключения того, что читает до конечной доли миллиметра или дюйма суммы на простой циферблате. Его можно заблокировать с помощью рычага для движения или запрета.
- Цифровой измеритель – Цифровой измеритель имеет электронный дисплей, отображающий размеры в миллиметрах или дюймах.
- Микрометра -The микрометр является меньшим суппорта сделана для меньших измерений. Микрометр имеет вид небольших тисков, которые закрываются вокруг объекта и обеспечивают точное измерение в миллиметрах.
Широкий спектр применений
Штангенциркуль обеспечивает высокую точность измерения различных параметров. Этот инструмент позволяет измерить размеры и толщину предметов с точностью до сотых долей миллиметра. Благодаря этому, штангенциркуль является незаменимым помощником в процессе изготовления и контроля деталей и изделий.
Основной принцип работы штангенциркуля заключается в измерении изгиба и перемещения стрелки на шкале. Изгиб стрелки свидетельствует о разнице размеров между измеряемым предметом и эталонным размером. При перемещении стрелки штангенциркуля можно определить величину этой разницы и соответствующий размер.
Такое название «штангенциркуль» получил инструмент из-за своей конструкции. Штангенциркуль состоит из двух плоских стержней — штанг, которые соединены между собой подвижным шарниром. Эта конструкция позволяет инструменту измерять различные параметры, такие как ширина, длина, глубина и диаметр предметов.
Штангенциркуль имеет широкий спектр применений в различных отраслях. Он используется в машиностроении, металлообработке, электронике, приборостроении и других областях. Благодаря высокой точности измерений и простоте использования, штангенциркуль позволяет получить точные и надежные результаты.
Применение в металлургии
История штангенциркуля связана с его применением в различных областях науки и промышленности, включая металлургию. Инструмент получил такое название по причине своего изгиба, который позволяет осуществлять точное измерение перемещения.
В металлургии штангенциркуль широко используется для измерения размеров и длин изделий, а также для контроля толщины пленок и покрытий на металлических поверхностях. Благодаря своей конструкции и высокой точности, штангенциркуль является незаменимым инструментом при выполнении работ в области металлообработки и металлоизделий.
Используя штангенциркуль, металлурги могут осуществлять измерения с высокой точностью, что важно для обеспечения качества производства и контроля размеров изделий. Благодаря возможности измерять перемещение в миллиметрах или долях миллиметра, штангенциркуль позволяет получить точные данные о размерах металлических заготовок и деталей, что в свою очередь способствует повышению эффективности и надежности производственной деятельности в металлургии
Использование в строительстве
Одним из основных преимуществ штангенциркуля является его точность. Инструмент изготавливается из прочного металла, что позволяет добиться максимальной точности измерения. Кроме того, его конструкция позволяет измерять как малые, так и большие значения, что делает его незаменимым в процессе строительства.
Почему название штангенциркуля именно такое? Название этого инструмента происходит от немецкого слова «Schieblehre», что означает «измерительная линейка с подвижным выступом». Возможно, это название связано с основной функцией инструмента — измерением перемещений и изгибов.
Значение слова Циркуль по словарю Даля:
Циркуль м. лат. орудие для черченья окружностей, кругов, также для измеренья мелких расстояний и прокладки их. разножка, кружальце, воробы. | Самая окружность. | Заводск. круглый сарай с конным воротом. Циркульный, к нему относящийся. Циркуляр, окружное письмо, послание, грамота, предписанье, сообщенье, повестка. Циркуляр губернаторам, исправникам. Циркулярный, разосланный ко многим, окружный. Цирк м. площадь или здание для конских ристаний и разных представлений. Цирковый, к нему относящийся. Циркумваляция ж. воен. место, окруженное рвом и валом. Циркумваляционный, к нему относящийся.
Изобретение и первое использование штангенциркуля
Первое использование штангенциркуля было связано с необходимостью точного измерения перемещения объектов. Инструмент состоит из двух линеек, одна из которых неподвижна, а вторая может перемещаться вдоль первой линейки. Точность измерения достигается благодаря мельчайшему делению линейки, которая может быть выполнена на металлической основе. Таким образом, штангенциркуль позволяет измерять изгиб, перемещение и точность с высокой степенью точности.
Изначально, штангенциркуль был разработан для использования в металлообработке, где точность измерений имела особое значение. Однако, со временем штангенциркуль нашел свое применение во многих других областях, таких как машиностроение, измерительная техника, строительство и т.д. И по сей день является одним из наиболее универсальных и востребованных измерительных инструментов.
Технические особенности и улучшения первых моделей
История штангенциркуля тесно связана с развитием метрологии и измерительной техники. Изначально этот инструмент был создан для измерения расстояния и перемещения объектов с высокой точностью. В его конструкции использовались особые технические решения, позволяющие минимизировать ошибки измерений и увеличить точность получаемых результатов.
Одной из особенностей первых моделей штангенциркуля был специальный изгиб в металлической основе инструмента. Такая форма позволяла снизить влияние внешних факторов на измерение, таких как деформация материала или неровности поверхности. Благодаря этому, штангенциркуль обеспечивал более точные результаты измерений, чем другие аналогичные инструменты.
Почему же у данного измерительного инструмента такое название? Ответ прост — название «штангенциркуль» происходит от этих технических особенностей его конструкции. Вначале он состоял из двух длинных стержней или «штанг», которые соединялись между собой в определенном месте, образуя подобие «циркуля».
С течением времени и развитием технологий, первые модели штангенциркуля были улучшены. Внесены изменения в конструкцию и материалы, использовавшиеся при их изготовлении. Разработаны более точные системы измерения и более устойчивые материалы для стержней. В результате, точность измерений штангенциркуля значительно возросла, а его применение стало более широким.
Распространение инструмента в промышленности
Штанги являются двумя параллельными пластинами, которые позволяют измерять показания, определяя перемещение одной пластины относительно другой. Штанги имеют шкалу или линейку, что позволяет четко оценить измеряемый параметр.
Циркуль основывается на использовании таких элементов, как игла и фиксатор. Игла позволяет делать отметки на поверхности объекта, а фиксатор закрепляет положение иглы на шкале, обеспечивая точный результат измерения.
Применение штангенциркуля в промышленности быстро распространилось по причине его высокой точности и надежности
Важно отметить, что штангенциркуль позволяет измерять не только прямые линии, но и изгибы объектов. Благодаря этому инструменту, можно получить точные результаты не только для плоских, но и для сложных поверхностей
Штангенциркуль стал одним из наиболее используемых инструментов в промышленности благодаря своей универсальности и простоте использования. Он позволяет достичь высокой точности измерений, что необходимо во многих отраслях производства и контроля качества продукции.
Важным аспектом применения штангенциркуля в промышленности является его возможность фиксировать и удерживать измеренное значение. Это позволяет оператору сохранить точность измерений, даже при перемещении инструмента.
Сегодня штангенциркуль широко используется в авиационной, автомобильной, машиностроительной и других промышленных отраслях во всем мире. Его простота, надежность и точность делают этот инструмент неотъемлемой частью процесса измерения и контроля качества продукции.
Виноград начинает гореть в микроволновке
Когда виноград помещают в микроволновку, особенно при разрезании виноградины на две половинки, он начинает гореть. Форма двух половин виноградины и материал преломляют микроволны таким образом, что в итоге они ионизируют содержание натрия и калия в плоде и создают плазму (да-да, реально создается плазма!), из-за чего виноград начинает гореть.
Канадские ученые долго изучали это явление и воспроизвели его с помощью искусственных водных бусин. Они отмечают, что наука, стоящая за ней, может служить основой для разработки беспроводных антенн и изображений сверхразрешений.
Подумать только, и это все благодаря тому, что кто-то когда-то захотел съесть теплый виноград, поместив его в микроволновку.
Исторический контекст
Почему штангенциркуль назван именно таким образом?
Слово «штангенциркуль» происходит от немецкого термина «Schieblehre», что в переводе означает «измерительный инструмент для перемещения». Название данной измерительной шкалы является почетным отсылкой к создателю этого инструмента — швейцарскому металлургу Хансу Штангену.
В начале XIX века Ханс Штанген разработал новый метод изгиба металла для создания точного и надежного инструмента для измерения длин. Он создал штангенциркуль, основанный на плавным сдвигающихся звеньях, которые позволяли точно измерять перемещение.
Штангенциркуль был революционным изобретением в свое время и стал основой для разработки других инструментов, которые использовались для измерений в различных областях науки и производства. Благодаря своей точности и простоте использования, штангенциркуль стал популярным среди металлургов и механиков, и его название стало обозначать не только инструмент, но и сам процесс измерения.
С течением времени штангенциркуль стал неотъемлемой частью многих промышленных отраслей и лабораторий
И хоть с технической точки зрения существуют уже более совершенные приборы для измерений, странное имя «штангенциркуль» сохранилось до сегодняшнего дня, напоминая о важности точности и простоты в измерительном инструменте
Измерительные инструменты в древности
Название «штангенциркуль» происходит от слов «штанген» и «циркуль». «Штанген» обозначает металлическую линейку или стержень для измерений, а «циркуль» – инструмент для рисования окружностей. Такое название было дано из-за конструкции инструмента, который состоит из стержня (штангена) и перемещающейся по нему с обеих сторон штанги с указателями. Благодаря этой конструкции штангенциркуль позволяет измерять множество параметров с большой точностью.
В древности штангенциркуль в основном изготавливался из металла, так как металл обладал достаточной прочностью и не подвержен изгибу, что обеспечивало его точность при измерениях. Этот инструмент использовался для измерения длин, диаметров и дуг различных предметов или конструкций, а также для проверки и контроля размеров.
Изгиб штангенциркуля оказывается важной особенностью, позволяющей измерять различные параметры. Изгиб штанги может быть контролируемым и использоваться как дополнительный инструмент для измерения углов и радиусов окружностей
Все это делает штангенциркуль универсальным и незаменимым инструментом для ремонтных работ, инженерных задач и других областей деятельности.
| Название: | Металлическая линейка + циркуль |
|---|---|
| Изображение: | Фото штангенциркуля |
| Описание: | Инструмент для измерения длин, диаметров и радиусов окружностей. |
| Использование: | Инженерные задачи, ремонтные работы, контроль размеров. |
| Преимущества: | Высокая точность измерений, универсальность. |
Развитие точных измерений в средневековой Европе
В средневековой Европе инструменты точного измерения были чрезвычайно востребованы. Но почему штангенциркуль, как один из таких измерительных инструментов, получил такое имя?
Штангенциркуль — это устройство для измерения расстояний с высокой точностью, основанное на принципе изгибания металлической полосы. Он состоял из двух штанг, соединенных общими основаниями и имел возможность перемещения.
В средневековом обществе точные измерения были необходимы для реализации различных строительных работ, создания механизмов и многое другое. Точность была важна для обеспечения безопасности и качества конечного продукта.
Инструменты, такие как штангенциркуль, предоставляли возможность измерить длину, ширину и высоту объектов с высокой предельной точностью, что сделало их незаменимыми на строительных площадках и в мастерских.
Изменение положения штангенциркуля могло быть зафиксировано для последующего измерения или использования в дальнейшей обработке информации. Этот инструмент гарантировал стабильность и точность измерений.
Таким образом, штангенциркуль получил такое название благодаря своему устройству, изгибу металлических штанг и возможности их перемещения для точного измерения различных параметров объектов.
Процесс измерений
Как пользоваться штангенциркулем? При всей своей кажущейся простоте он является высокоточным прибором. Его следует хранить и использовать в определённых условиях температуры и относительной влажности. Заявляемая точность гарантируется, если температура при которой производятся измерения, находится в пределах 20±10 °С, при относительной влажности 65±5%. Рабочие кромки не должны иметь следов загрязнения, деформации, и прочих дефектов. То же касается и рук, работающих со штангенциркулем.
Пример: перед началом измерения губки сводят до полного соприкосновения, и устанавливают степень их прилегания друг к другу: основная и нониусная отсчётные шкалы должны совпадать. При вводе изделия в зазор между губками до плотного контакта, микрометрическим винтом фиксируют рамку и считывают результат. Сначала по верхней рамке определяют основное число, а затем, по нониусу – его мантиссу.
Как пользоваться шкалой штангенциркуля? Характерная особенность нониуса – то, что количество делений на нём всегда на единицу меньше. Недостающее деление и определяет точность инструмента.
После окончания всех измерений кромки следует тщательно очистить, протереть мягкой фланелью, а, при хранении – смазать маслом малой вязкости.
Как пользоваться штангенциркулем с циферблатной отсчётной головкой? Здесь результат мантиссы считывается по показаниям стрелки, а основной – как и в предыдущем случае – по основной шкале штанги.
Как использовать измерительный инструмент электронного типа? На корпусе измерительной головки имеются две кнопки: для сброса нуля предыдущих показаний, и для начала/окончания проведения замера. Поочерёдно оперируя этими кнопками, выполняют требуемые измерения. Перед началом использования следует проверить уровень напряжения, т.к. при разряженной батарее прибор либо ничего не будет показывать, либо давать недостоверный результат.
Процедура измерения не зависит от точности нониуса: как пользоваться штангенциркулем 0,1 мм, так и применять шкалу 0,05 мм – приёмы однотипны. То же касается вопросов: как пользоваться штангенциркулем 0,05 мм, и как пользоваться штангенциркулем 0,02 мм. Главное здесь – своевременно выполнять поверки, и хранить инструмент в требуемых условиях.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Метки: Измерительный инструмент
- http://mextexnologii.ru/metrologiya-i-izmereniya/izmerenie-detalej-shtangencirkulem/
- https://mysku.ru/blog/taobao/64197.html
- https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/kak-polzovatsya-shtangencirkulem.html
Эволюция штангенциркуля: от первых прототипов до современных усовершенствований
Первые известные упоминания о подобном инструменте относятся к временам Древнего Египта, где использовались деревянные штангенциркули для измерения строительных объектов и земельных участков. Однако, это были далеко не те штангенциркули, с которыми мы знакомы сейчас.
Развитие штангенциркуля продолжилось и в Древней Греции, где геометры использовали металлические инструменты с пружинным механизмом для измерения длины и ширины объектов. Эти инструменты уже более походили на современные штангенциркули, но все же оставались весьма примитивными по сравнению с современными моделями.
Революционный прорыв в развитии штангенциркуля произошел в XIX веке благодаря работам французского инженера и математика Жозефа-Луи Шеныа. В 1829 году он представил свой изобретение под названием «штангенциркуль с шкаториной». Этот инструмент обладал непревзойденной точностью измерений и позволял измерять длину объектов с высокой степенью доверия. Шеныа получил патент на свое изобретение, и его штангенциркуль стал популярным среди инженеров и строителей по всему миру.
В течение последующих лет штангенциркуль продолжал совершенствоваться. Инженеры и производители внесли множество улучшений для повышения точности и надежности измерений. Были разработаны штангенциркули с электронным дисплеем, автоматическими функциями и возможностью сохранять результаты измерений в памяти.
Современные штангенциркули – это продукт современных технологий и самых передовых материалов. Они обладают высокой точностью и скоростью измерений, что делает их незаменимым инструментом для инженеров, метрологов и производителей во многих отраслях промышленности.
Таким образом, эволюция штангенциркуля продолжалась многие века, превратив его из деревянных примитивных инструментов в высокотехнологичное измерительное устройство. С каждым годом штангенциркули становятся все более точными, удобными и функциональными, отвечая требованиям современной промышленности.
Штангенциркуль — Википедия. Что такое Штангенциркуль
| Эта статья или раздел описывает ситуацию применительно лишь к одному региону (Россия), возможно, нарушая при этом правило о взвешенности изложения. Вы можете помочь Википедии, добавив информацию для других стран и регионов. (Ноябрь 2017) |
Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.
Штангенциркуль — один из самых распространённых инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе.
Устройство
Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра. Точность шкалы с нониусом рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса.
На некоторых экземплярах штангенциркуля возможно также присутствие в верхней части подвижной рамки шкалы, измеряющей расстояние в дюймах. Нониус такого штангенциркуля дает отсчет в 128-х долях дюйма.
Снятие показаний
Измерения штангенциркулем
По способу снятия показаний штангенциркули делятся на:
- нониусные,
- циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
- цифровые — с цифровой индикацией для безошибочного считывания.
Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:
- считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
- считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и плюсуют его порядковый номер и цену деления нониуса (цена деления нониуса рассчитывается по формуле: цена деления основной шкалы разделить на количество штрихов нониуса), у наиболее распространенных штангенциркулей шц-1 цена деления нониуса 0.1мм .
- подсчитывают полную величину показания штангенциркуля, для этого складывают отсчет по основной шкале (число целых миллиметров) и отсчет по шкале нониуса (долей миллиметра).
Виды штангенциркулей
Штангенциркули по ГОСТ 166-89:
- ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
- ШЦК — (штангенциркуль с круговой шкалой). В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают по шкале штанги и круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
- ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.

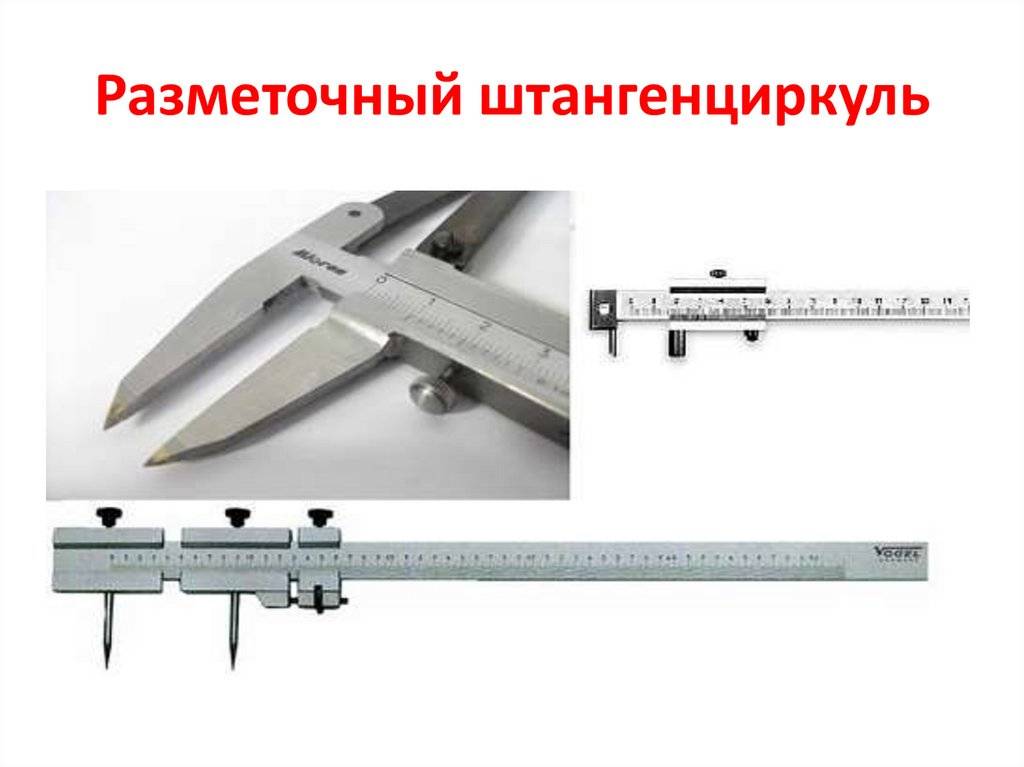

- ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.

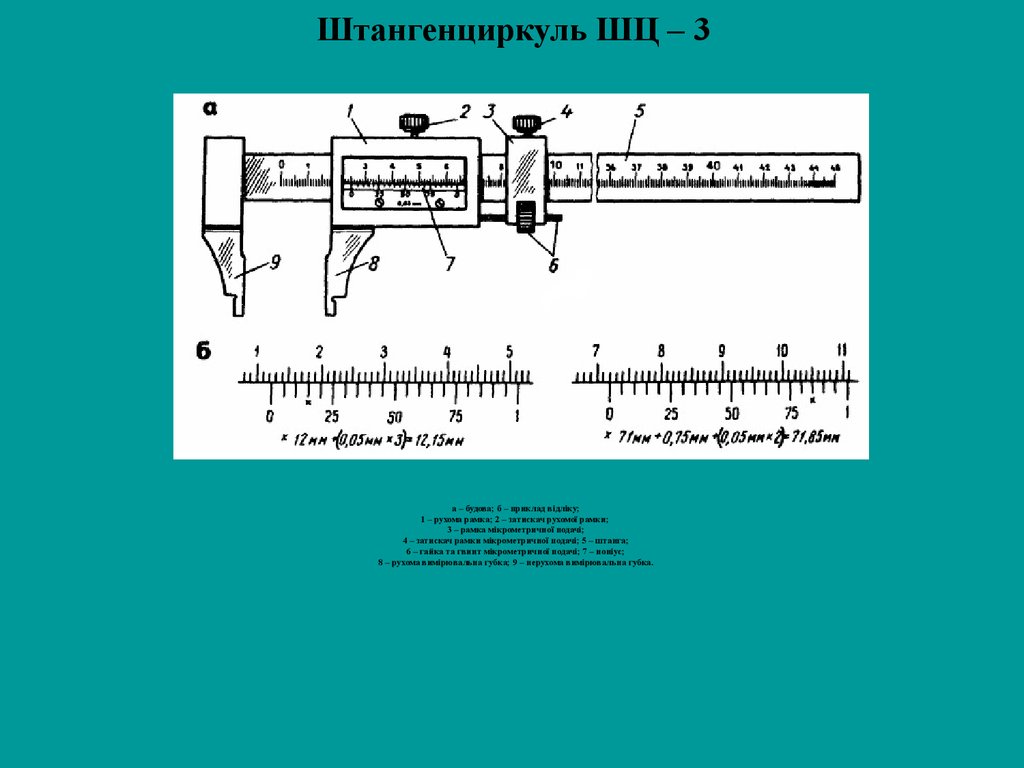

- ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
- ШЦЦ — с цифровой индикацией (электронный).
Уход
В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Желательно не допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.
Порядок поверки штангенциркулей определён ГОСТ 8.113-85.
Простота и надежность штангенциркуля
Прежде чем приступить к подробному рассмотрению устройства штангенциркуля и работе с ним, следует отметить несколько важных и общих для различных видов измерительного инструмента требований. Это поможет более точно определить место и область использования штангенциркуля в системе измерений:
- Погрешность измерительного инструмента составляет примерно половину цены деления его шкалы.
- Допуск на измеряемую величину определяет выбор измерительного инструмента.
- Наибольшая цена деления измерительного инструмента должна быть примерно в 3 раза меньше допуска.
Стандартными для наиболее распространенных типов инструмента ШЦ-I и ШЦ-II установлены цены деления 0,1 и 0,05 мм. Следовательно, если изготовление детали включает контрольную операцию, этими штангенциркулями можно контролировать размеры с допуском не менее 0,3 и 0,15 мм соответственно.
Устройство и виды
Инструмент состоит из следующих основных частей:
- Штанга с односторонними или двусторонними губками и нанесенной основной шкалой с ценой деления 1 мм. Обе конструкции предназначены для измерения и наружных, и внутренних размеров деталей. Губки, как правило, изготовлены из твердосплавного материала.
- Передвигаемая по штанге каретка с ответным губками и нониусной шкалой. К каретке может быть прикреплен стержень глубиномера.
Наиболее распространенными являются штангенциркули типа ШЦ-I и ШЦ-II с интервалом измерений 0−150 и 0−250 мм соответственно. Модель ШЦ-III предназначена для измерения деталей с размерами до 500 мм, вылет губок составляет до 300 мм. По типу снятия показаний различают механические, индикаторные и цифровые штангенциркули.
Шкала штанги позволяет определить целую часть измеряемого размера. Измерение дробной части и ее точность определяется наличием и ценой деления нониусной шкалы.
Работа со шкалой
Нулевому размеру соответствуют совмещенные деления 0 обеих шкал. Значению 10 нониусной шкалы соответствует значение 39 основной шкалы, при этом она включает в себя 20 делений.
Деление 10 нониуса соответствует значению 39 основной, можно сказать, что она смещена влево на 1,00 мм от деления 40. По правилам геометрической пропорции риска 9,5 нониуса смещена на 0,95 мм от риски 38, далее соответственно и пропорционально: риска 9,0 — на 0,90 мм от риски 36, средняя риска 5,0 нониуса сдвинута влево 0,5 мм от риски 20, и, наконец, деление 0,5 сдвинуто влево на 0,05 мм от деления 2.
При сдвиге каретки вправо в диапазоне от 0 до 1 мм на долю 0,05 мм риски обеих шкал будут последовательно совмещаться: если зазор между губками 0,05 мм — риска 0,05 совпадает с риской 2 мм, зазор 0,10 мм — 1,00 нониуса совмещается с риской 4 мм основной, зазор 1,00 мм — 10 нониуса совмещается с риской 40.
Например, нужно измерить несколько проволочек диаметром до 1 мм. Диаметр проволоки 0,05 мм, если деление 0,05 нониуса наиболее точно совпало с одним из делений основной шкалы. Если риски 0 и 10 нониусной шкалы точно совпали с рисками основной шкалы — проволока имеет диаметр 1,00 мм.
Глобус Гитлера
Глобус Гитлера, также известный как глобус фюрера, был официально назван Columbus Globe и создан для руководителей государства и промышленности. При жизни Гитлера существовали два издания, созданные в середине 30-х годов по его приказу (второе издание изменило название Абиссинии на итальянскую Восточную Африку). Эти глобусы были огромными и очень дорогими.
По данным New York Times, «настоящий глобус Гитлера был почти размером с Фольксваген и в то же время дороже». Некоторые из них все еще существуют, в том числе три в Берлине: один в географическом институте, один в Музее Меркишеса, и еще один в Немецком историческом музее.
Порядок измерений
Инструмент и деталь нужно подготовить к работе: удалить загрязнения, свести губки вплотную и убедиться в том, что показания соответствуют «0». Для измерения наружного диаметра или линейного размера необходимо:
- развести губки путем передвижения рамки;
- сдвинуть до плотного прилегания к контрповерхостям;

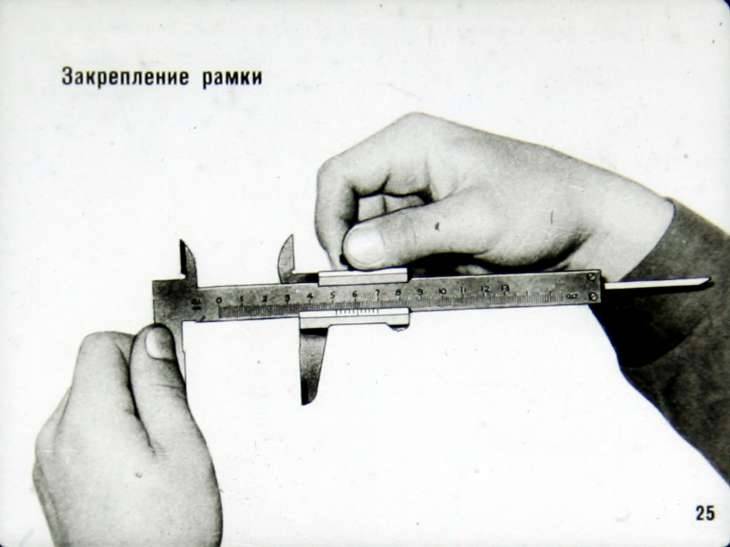

- зафиксировать положение рамки стопорным винтом;
- вывести штангенциркуль для оценки полученных результатов.
Чтобы измерить внутренний размер, губки сводят в «0», а затем раздвигают до соприкосновения с контрповерхностями. Если конструктивные особенности детали позволяют увидеть шкалу, то показания считывают без фиксации и выведения.
Для измерения глубины отверстия:
- перемещением рамки выдвигают глубиномер;
- опускают его в отверстие до дна и прижимают к стенке;
- перемещают штангу до упора в торец;
- фиксируют стопорным винтом и выводят.
Точность результатов зависит от правильности позиционирования губок относительно детали. Например, при определении диаметра цилиндра штанга должна пересекаться или скрещиваться с его продольной осью под прямым углом, а при измерении длины – располагаться параллельно. В штангенциркулях типа ШЦ-2 и ШЦ-3 есть дополнительная рамка, которая подвижно соединяется с основной микрометрическим регулировочным винтом (рис.3). Такая конструкция упрощает позиционирование инструмента. При проведении замеров дополнительную рамку фиксируют на штанге, а положение основной регулируют вращением микрометрического винта.
