Огнестойкий гипсокартон: виды и свойства

Группа горючести гипсокартона

Группа горючести — это условная характеристика определенного материала, отображающая его способность к горению.

В отношении гипсокартона она определяется проведением специального теста на горючесть, условия которого регламентируются ГОСТ 3024-94.

Данный тест проводится также и в отношении других отделочных материалов, а по результатам того, как поведет себя материал на испытательном стенде, ему присваивается одна из трех групп горючести: Г1, Г2, Г3 или Г4.

Гипсокартон горючий ил негорючий?

Все строительные материалы подразделяются на две основные группы: негорючие (НГ) и горючие (Г).

Чтобы попасть к негорючим, материал должен соответствовать ряду требований, которые к нему предъявляются в процессе испытаний.

Лист гипсокартона кладут в печь, нагретую до температуры около 750 °С и держат там в течение 30 минут. На протяжении этого времени за образцом проводится наблюдение и фиксируется ряд параметров. Негорючий материал должен:

• увеличивать температуру печи не больше, чем на 50 °С
• давать устойчивое пламя в течение не более 10 с
• уменьшится в массе не больше, чем на 50 %

Гипсокартонные листы данным требованиям не соответствуют и поэтому определены в группу Г (горючие).

Горючие строительные материалы также имеет свою классификацию и подразделяются на четыре группы горючести: Г1, Г2, Г3 и Г4. Таблица ниже иллюстрирует нормы, которым должен соответствовать материал для получения одной из четырех групп.

Указанные параметры относятся к образцам, прошедшим испытания на тесте мо Методу II, согласно ГОСТ 3024-94. Этот метод предполагает помещение образца в камеру сжигания, в которой на него с одной стороны воздействуют пламенем на протяжении 10 минут таким образом, чтобы температура в печи находилась в пределах от 100 до 350 °С, в зависимости от расстояния от нижней кромки образца.

При этом происходит замер следующих характеристик:

• Температура дымовых газов
• Время, за которое дымовые газы достигнут своей наибольшая температуры
• Вес испытуемого образца до начала теста и после него
• Размеры поврежденной поверхности
• Переходит ли пламя на ту часть образцов, которая не подвергается нагреву
• Продолжительность горения или тления как при нагреве, так и после завершения воздействия
• Время, за которое пламя распространится на всю поверхность
• Происходит ли прогорание материала насквозь
• Происходит ли расплавление материала
• Визуальное изменение внешнего вида образца

Собрав и проанализировав все вышеперечисленные показатели, полученные в лабораторных условиях, материал относят к той или иной группе горючести. Исходя из цифр, которые были зафиксированы при испытании листа ГКЛ размерами 1000х190х12.

5 мм по описанному выше Методу ll, было установлено, что группа горючести гипсокартона — Г1.

Согласно этой группе температура его дымовых газов не превышает 135 °С, степень повреждения по длине образца не более 65 %, повреждения по массе не больше 20 %, а время самостоятельного горение равно нулю.

Смотрите наглядный процесс испытаний гипсокартона на горючесть в следующем видео:

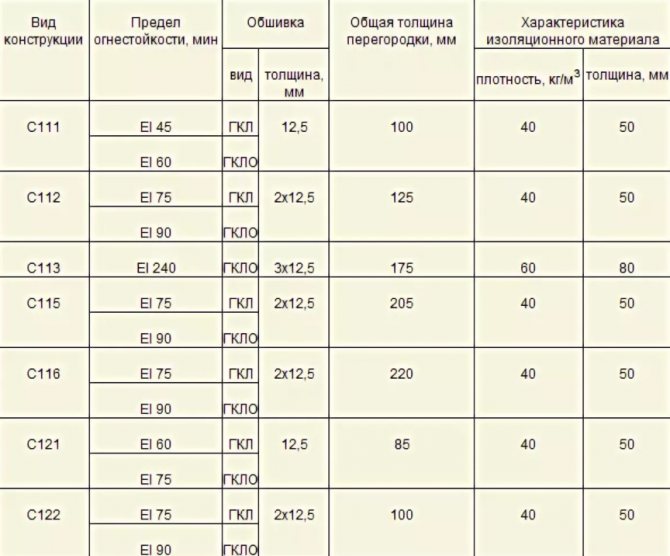

Класс пожарной опасности

Стандартные перегородки на металлическом каркасе из листов гипсокартона средней плотностью 670 кг/м³ и толщиной 12.5 мм по ГОСТ 30403-96 относятся к классу пожарной опасности К0 (45).

Это значит, что при огневом воздействии на ненагруженный материал в течение 45 минут, в нём не было зафиксировано вертикальных или горизонтальных повреждений, а также отсутствовало горение и образование дыма.

В то же время, на практике, несущая способность однослойной перегородки из гипсокартона теряется уже после 20 минут огневого воздействия на поверхность материала.

Кроме того следует учитывать, что пожарная безопасность конкретной перегородки из гипсокартона будет зависеть от её конструкции.

Установлена ли она на металлический каркас или на деревянную обрешетку, имеется ли внутри слой утеплителя и горючий ли он.

Кроме пожарной опасности и горючести к гипсокартону также применимы такие характеристики, как группа токсичности продуктов горения, группа дымообразующей способности и группа воспламеняемости.

По токсичности продуктов горения листы ГКЛ относятся к малоопасным (Т1).

Дымообразующая способность материала характеризует его, как имеющий малую дымообразующую способность (Д1) с коэффициентом дымообразования не более 50 м²/кг (оптическая плотность дыма).

Для сравнения, древесина при тлении имеет величину данного коэффициента равную 345 м²/кг. Группа воспламеняемости у гипсокартона В2 — умеренновоспламеняемые материалы.

Чем отличается огнеупорный материал от обычного

Чтобы определить разницу между простым ГКЛ и ГКЛО, необходимо сравнить основные параметры. Показатели для всех категорий отражены в ГОСТе 6266-97.

Состав

Смесь для изготовления стандартного гипсокартонного материала включает только натуральное сырье, к которому добавляются минеральные добавки, улучшающие прессование и укрепляющие структуру.

Термостойкий вариант включает следующие компоненты:

• Двуводный гипс. В отличие от обычной разновидности, к нему дополнительно примешивается небольшой процент глины, что заметно повышает стабильность.
• Филаментные стеклонити. Отвечают за армирование, длина варьируется от 3 до 30 мм. Благодаря наличию такой составляющей степень устойчивости к воздействию открытого пламени значительно повышается.
• Специальные усиливающие добавки. Играют роль модификаторов и огнеупорных стабилизаторов. Также в качестве дополнительных веществ используются кристаллогидраты, способствующие сохранению структуры за счет выделения воды в особом виде.

Основными компонентами, обеспечивающими огнестойкость ГКЛО, считаются кристаллогидраты, стекловолокно и небольшая примесь глины

Эти компоненты составляют 93–94% и определяют свойства продукции. Остальное – картон (5–6%) и влага (1%), которая обязательно присутствует в плите.

Для наклеивания облицовочного покрытия используется специальный состав, который укрепляет поверхность, способствуя повышению армирующего эффекта и огнестойкости ГКЛО.

Внешний вид и габариты

Цвет и маркировка позволяют без особых проблем различить материалы: обычный лист имеет серый оттенок с синим обозначением основных показателей, негорючее изделие – розовое с красными символами.

Вне зависимости от фирмы производителя весь огнестойкий гипсокартон имеет розовую рубашку с красной маркировкой

Размеры стандартных вариантов обеих разновидностей:

• Ширина – 1200 мм.
• Длина – от 2 до 4 м, самое распространенное значение – 2500 мм.
• Толщина – 9,5 и 12,5 мм. В зависимости от производителя, может варьироваться до 16 мм.
• При габаритах 120 х 250 х 12,5 вес листа составит около 30 кг.

Размерный ряд ГКЛО

Кромка определяется в зависимости от места использования.

Огнестойкость

Определяющая характеристика, представляющая собой временной предел сохранности плиты, подвергаемой воздействию открытого пламени. Также нужно знать, какую максимальную температуру выдерживает гипсокартон: в зависимости от очага и уровня возгорания – от 300 до 600 градусов.

Показатели пожаробезопасности:

1. Обычные листы выдерживают воздействие пламени не более 15 минут, после чего начинается разрушение поверхности. Это приводит к появлению проблем при эвакуации.
2. Огнезащитные плиты, воспламеняемость которых сведена к нулю, способны сохранять структуру в течение 30–50 мин. Некоторые производители гарантируют устойчивость до 60 мин.

Временной промежуток огнестойкости указывается в маркировке.

Помимо официальных сопроводительных документов, многие серьезные производители указывают временной уровень огнестойкости листов непосредственно на материале

Огнестойкий гипсокартон: пожароопасность, характеристики и отличия от других видов

Гипсокартон пожаростойкий представляет собой блоки из двух листов картона и негорючей внутренней прослойки из гипса в сочетании с армирующим стекловолокном. Картонные листы пропитываются специальным противопожарным составом — антипиреном.

Гипсокартон противопожарный бывает толщиной 12,5 и 15 мм. Чаще для всех видов гипсокартона ширина соответствует 1200 мм, длина составляет 2000, 2500, 3000 мм, редко встречаются разновидности с другими характеристиками. Весит одно изделие со стандартными размерами 2500х1200х12,5 около 25 кг. Плотность огнестойкой продукции составляет 850 кг/м3, ГКЛ имеют меньшую плотность — 800 кг/м3. ГКЛО иногда включает несколько пропитанных блоков, что увеличивает прочность изделия и выдерживает большее сопротивление огню.

Гипсокартон часто используют для отделки внутренних помещений. Различают конструкции четырёх видов: обычный блок, влагостойкий, огнеупорный и влагостойкий с повышенными характеристиками огнестойкости. Гипсокартон имеет форму прямоугольника. Маркировка ставится на ребре изделия.

Виды гипсокартона:

Наименование	Расцветка	Цвет маркировки	Разновидность	Применение
ГКЛ	серый	синий	Обычный гипсокартон, сухая штукатурка	Для внутренней облицовки стен и потолков  с нормальным микроклиматом
ГКЛВ	зелёный	синий	влагостойкий	Влажность, плесень, грибки
ГКЛО	розовый или серый	красный	огнестойкий	Повышенная опасность пожара
ГКЛВО	зелёный	красный	повышенной огнестойкости и влагостойкости	Влажность с повышенной пожарной опасностью

Горит ли гипсокартон?

ГКЛО, в отличие от обычных и влагостойких плит, обладает большой сопротивляемостью огню. Не имеет значения, какую температуру выдерживает гипсокартон. При возникновении пожара разрушение облицовочной поверхности наступает позднее на 25 минут при любой температуре воздействия, чем в помещениях с горючим покрытием. Позднее разрушается картонный слой с пропиткой, гипсовая начинка не горит, начинает разрушаться после 45 минут с начала пожара. В середине между листами содержится около 20% кристаллизованной воды, при нагревании кристаллы разрушаются, и вода нейтрализует огонь.

Пожарные используют дополнительное время для прибытия и подготовки к тушению пожара.

Горюч ли гипсокартон других видов? Внутренняя гипсовая сердцевина всех сортов не поддаётся горению, как и пропитанные листы картона, поэтому гипсокартон не может гореть, а только обугливается.

Нюансы монтажа ГКЛ и ГКЛО

Рекомендации по установке:

• Размещение ГКЛО и ГКЛВО нельзя осуществлять на деревянный каркас, пригоден только металлический.
• Профиль нужно купить упрочненный.
• При необходимости закрепить на стене из ГКЛ тяжелые предметы мебели нужно позаботиться о дополнительном усилении каркаса.
• Для монтажа понадобятся специальные саморезы. Крепежи подойдут с высоким показателем по стойкости кручения, изготовленные из огнеупорного материала (легированная сталь).
• Чтобы повысить уровень пожарной безопасности, листы крепят в два слоя на отдельные каркасы.
• В качестве теплоизоляции под ГКЛО не использовать пенопласт или пенополистирол — подходит только фольгированный минераловатный утеплитель.

Производители ГКЛО

Большая часть продаж в России приходится на продукцию марки Кнауф, но и изделия других импортных и отечественных изготовителей сравнимы с ней по качеству или уступают незначительно.

Перечень популярных марок жаропрочного и водоогнестойкого ГКЛ:

• Кнауф. Толщина — 12,5 мм, не имеет запаха. Отличается от аналогов лучшими техническими характеристиками, в том числе огнестойкостью.
• Толщина — 12,5 или 15 мм. Второй вариант для отделки потолков не пригоден из-за большого веса. Плотность немного ниже, чем у Кнауф.
• Волма. Толщина — 12,5 мм, кромка имеет прямоугольную форму, что позволяет поучить незаметные стыки.

На торце или оборотной стороне изделия должна присутствовать маркировка жаропрочного гипсокартона (красного цвета). На листах обязательно отсутствие трещин, разрывов картона, мокрых пятен, высолов, выбоин, впадин, деформированных фрагментов. Если есть возможность, то желательно убедиться в соблюдении условий хранения ГКЛ — температура воздуха не ниже 10°C, влажность нормальная.

Стоимость

Цена ГКЛО и ГКЛВО зависит от производителя, толщины, объема партии.

Наименование ГКЛ	Толщина, мм	Цена, рубли
Огнестойкий Кнауф	12,5	320
Огневодостойкий Кнауф	12,5	420
Огнестойкий Волма	12,5	305
Влаго- и огнестойкий Волма	12,5	360
Огнестойкий Магма	12,5	300
Gyproc УК	12,5	320
Gyproc Strong	15	375
Gyproc Aqua Strong (влаго- и огнестойкий)	15	450

В помещениях с повышенными требованиями к негорючести материалов для внутренних работ используют гипсокартон с добавлением армирующих стекловолокон и антипиренов-пропиток. Этот вид отделки имеет предел огнестойкости от 25 до 60 минут прямого воздействия пламени без серьезных разрушений. Там, где помимо опасности возгорания присутствует постоянная высокая влажность, применяют ГКЛ огневодостойкий.

Влагостойкий гипсокартон — достоинства, свойства, монтаж

Основой качественного выполнения любых строительных или отделочных работ, является использование качественных материалов

Не менее важно, использовать для каждого отдельного сегмента работ именно для него предназначенные товары. Не смотря ни на какое желание сэкономить, не стоит покупать обычный гипсокартон туда, где необходим влагостойкий – такое удешевление работы, обойдется по факту в два раза дороже. Почему это так важно и чем отличается влагостойкий гипсокартон от обычного – давайте разберемся

Почему это так важно и чем отличается влагостойкий гипсокартон от обычного – давайте разберемся

Почему это так важно и чем отличается влагостойкий гипсокартон от обычного – давайте разберемся

Что такое влагостойкий гипсокартон?

Точно также, как и обычный гипсокартон, влагостойкий состоит из трех слоев: двух слоев картона – лицевой и изнаночный, и внутреннего слоя из гипсовой смеси, именуемого сердечник. Однако, сырье, из которого изготовлен влагостойкий материал, совершенно другое.

Во-первых, используется другой картон – импрегнированный, практически не воспринимающий влагу, а во-вторых, для пропитки используются специальные гидрофобные добавки, которые дополнительно обладают антигрибковыми свойствами.

Благодаря такому особенному составу, любой влагостойкий гипсокартон способен впитывать в себя всего лишь десять процентов влаги по сравнению с простым гипсокартоном.

Достоинства влагостойкого материала очевидны:

1. Удобен в работе. Материал сам по себе не капризен и легко обрабатывается, однако, что касается именно влагостойкого гипсокартона, то с ним работать еще проще – он не боится воды и подобного рода работы выполняются значительно быстрее – не нужно ожидать высыхания.
2. Влагостойкий гипсокартон, пожалуй, самый удобный в виде основы для отделки: на него можно наносить клей, краску, лак – соответственно, это может быть отделка кафелем, мозаикой, обоями или просто покраска.
3. Материал совершенно безопасен для здоровья человека и окружающей среды. Его можно использовать в любых помещениях, в том числе для приготовления пищи или отдыха.
4. Влагостойкий гипсокартон можно формировать в самые различные, в том числе и замысловатые, формы интерьера – арки, изгибы, овалы и тому подобные.
5. Отличный звуко- и теплоизолятор. Конечно, выполняя перестенок из гипсокартона, дополнительно понадобится и наполнитель для него, но и сам по себе, влагостойкий гипсокартон, хорошо поглощает шумы и держит тепло.
6. Пожаробезопасен. Влагостойкий гипсокартон не горит даже при условии воздействия прямого пламени огня.
7. Приятная стоимость. По сравнению с другими строительными и отделочными материалами, даже влагостойкий гипсокартон значительно выигрывает в цене.

Влагостойкий гипсокартон можно использовать, в принципе, во всех случаях, где необходим гипсокартон. Он может применяться и вместо обычного материала, хотя это и не целесообразно из экономических соображений

Но вот наоборот – там, где необходим именно влагостойкий гипсокартон, простой применяться не может, и это важно

В чем разница?

Казалось бы, более универсального продукта для строительства и отделки, чем гипсокартон – трудно и найти. Его использование, порой, бывает просто вездесуще. Умельцы способны применять гипсовые плиты даже там, где им, вроде бы, не место.

Тем не менее, один нюанс все-таки негативно работает в пользу гипсокартона – это его огромная гигроскопичность, способность впитывать и удерживать влагу, которая для него губительна. Поэтому, впервые на строительном рынке фирмой Knauff был представлен гипсокартон, обладающий влагостойкими свойствами.

С тех пор, этот продукт был усовершенствован и выпускается под различными марками, однако, основные его характеристики остаются неизменны.

Как отличить влагостойкий гипсокартон от обыкновенного? Есть целый ряд типичных признаков:

Маркировка

Конечно же – в первую очередь, стоит обратить внимание именно на нее. ГКЛ – гипсокартон с обычными свойствами, ГКЛВ – влагостойкий

Цвет товара

Цвет товара

Он бросается в глаза гораздо раньше, чем маркировка. Обыкновенный гипсокартон идет в листах сероватого оттенка, а влагостойкий имеет типичный зеленый цвет.

Вес. Так как для придания гипсокартону специальных, влагостойких свойств, потребуются дополнительные добавки в его состав, то и вес его будет больше. В среднем, влагостойкий лист примерно на два килограмма тяжелее простого.

Цена. Вполне естественно, что влагостойкий гипсокартон будет стоить дороже, чем простой.

Разновидности и характеристики огнеупорного гипсокартона

На отечественном рынке можно встретить два типа противопожарных плит гипса:

1. ГКЛВО – гипсокартонные листы влагостойкие огнеустойчивые;
2. ГКЛО – облицовочные плиты пожаробезопасные.

Самый надежный и проверенный огнеупорный гипсокартон поставляется такими фирмами, как «Кнауф», «Велма» и «Лафарж». Их продукция производится с соблюдением всех требований ГОСТ, а после изготовления проходит не одну проверку.

Гипсокартон с таким назначением имеет свои характеристики:

• стандартные размеры листа 150-300смх120см, при этом его толщина может составлять 1,25 и 1,5см;
• если это ГКЛО, то цвет будет серым с красной маркировкой, а если ГКЛВО, то цвет будет зеленым, но маркировка та же;
• так как лист такого материала имеет картонное оформление, то его в обязательном порядке покрывают специальными антипиренами, что позволяет ему выдерживать воздействие высоких температур и не возгораться;
• сам гипс в процессе производства проходит специальную термическую обработку;
• за счет специальных добавок в гипс, такие листы армированы, а значит и разрушения от огня происходит меньше;
• негорючий гипсокартон имеет высокие показатели по экологичности, даже при воздействии открытого огня;
• свойства такого материала позволяют проводить монтажные работы в наикратчайшие сроки;
• ГКЛО и ГКЛВО отлично комбинируются с другими облицовочными материалами;
• оформленные поверхности приобретают дополнительную звуко- и шумоизоляцию.

Но говоря о достоинствах, не честно будет не упомянуть и о слабых сторонах такого гипсокартона. Дело в том, что этот материал не имеет высоких показателей по механической прочности, а значит, любой гвоздь, саморез или шуруп попросту не выдержат нагрузки. Это обуславливает необходимость использования дополнительных мер.

Почему такие листы называют пожаробезопасными? Все потому что технология производства предусматривает максимальное сжатие всех компонентов, из-за чего воздуху просто не остается места. А каждый знает, что огонь подпитывается кислородом, а раз его нет, то и пламя тухнет. И это уже не говоря о том, что такие ГКЛ обрабатывают специальными составами, с целью повысить их стойкость к высоким температурам и открытому огню. НО! Даже все хитрости производства не позволяют выдержать огненный контакт более 25 минут.

Применение ГКЛВО в отделке

Эти плиты достаточно популярны в строительных и ремонтных работах, но где же именно использовать жаростойкий гипсокартон? На самом деле, он нашел свое применение в производственной сфере, особенно во многих строениях промышленного назначения, где идет работа с высокими температурами.

Кроме этого, такую облицовку можно встретить и в других местах:

• базовое основание внутренних стен в банях и саунах;
• является своеобразной защитой в обустройстве печей и каминов;
• может быть частью инженерной коммуникации, даже того же воздуховода;
• данный гипсокартон может стать «барьером» в перегородках, где проходят электрические кабеля.

Кроме этого ГКЛО часто используют при строительстве и оформлении детских садов, больниц, школ, гостиничных комплексов и прочих строений. В общем, сфера его применения достаточно широка не только в промышленности, но и в гражданской жизни.

Огнестойкий гипсокартон Кнауф

Отделка внутренних и наружных стен здания должна производиться материалами, соответствующими не только потребностям владельца, но и требованиям безопасности. Для домов, выполненных из горючих материалов, используется огнестойкий гипсокартон, характеристики которого позволяют выдерживать высокую температуру длительное время.

Что это такое

Огнестойкий или огнеупорный гипсокартон – это материал, который состоит из картонного и гипсового слоя, обработанных специальными веществами. Благодаря свойствам этих материалов он может выдерживать до 60 минут открытого огня, при этом, не распространяя дым и горение. Отличить их от прочих вариантов можно при помощи цветовой маркировки – влагостойкий картон зеленого цвета, обычный серого, а огнеупорный красного (розового).

Фото — огнеупорный картон

Как и влагостойкий, этот материал состоит из гипса, армированного стекловолокном, что значительно повышает его эксплуатационные качества. Усиленные свойства горючести обеспечиваются чаще всего глиной, которая отлично противостоит высоким температурам. Достоинства использования огнестойкого гипсокартона:

1. Можно применять во всех помещениях. Благодаря полной экологичности материала, он не представляет опасности. Им можно облицовывать детские комнаты, кухни, ванные,
2. Помимо высоких противопожарных качеств, материал также известен отличной влагостойкостью. Поэтому его используют даже для отделки бассейнов,
3. Кассетный гипсокартон с повышенным пределом горючести начинает разрушаться только после 45 минут открытого огня и распространять горение спустя 60 минут,
4. Практически все известные производители огнестойкого картона используют для сердцевины кристаллизованную воду, которая при горении может выступать также защитой. При сильном огне картон может какое-то время снижать его температуру,
5. За счет того, что стеновой картон имеет дополнительную глиняную прослойку он обладает высокими показателями звуко- и теплоизоляции,
6. Отличные параметры долговечности. Он прослужит на 5 лет дольше всех остальных аналогов.

Конечно, пожарный гипсокартон не сможет бесконечно сдерживать горение, но для зданий из дерева или бруса даже полчаса могут сыграть большую роль. Такое покрытие используется для опасного производства, оформления фальш-каминов, отделки потолка и стен жилых комнат, оконных или дверных откосов.

Но при этом применение огнестойкого гипсокартона значительно усложняется его упрочненным сердечником. Из-за наличия внутри листов дополнительного слоя глины, несколько усложнен монтаж. Потребуется использование специальных саморезов и инструментов. Также нужно учитывать, что это покрытие несколько тяжелее остальных типов гипсового картона.

Технические характеристики

Основные параметры, которые имеет огнестойкий (ГКЛО) гипсокартон Кнауф – это предел огнестойкости и вес. Обе характеристики указываются в сертификате качества. Пределом огнестойкости определяется продолжительность воздействия прямого огня на материал до момента его разрушения. Собственно, чем он выше – тем более качественное и надежное покрытие перед Вами.

Фото — технические параметры

Этот предел обозначается числом, которое символизирует время сопротивления огню. Например, ГКЛО 25 – это обозначение картона огнеупорного, который начнет разрушаться после 25 минут горения. Максимально прочным считается ГКЛО 55 – он способен сопротивляться огню практически час.

Также для любого отделочного покрытия очень важен его вес. Данное покрытие устанавливается как на потолок, так и на стены. Стеновой вариант имеет большую толщину (стандартно 12,5 мм), поэтому меньше весит. Но все равно его масса превышает обычный серый картон на несколько килограмм.

Рассмотрим технические характеристики огнестойкого гипсокартона Knauf ГСП-DF ГОСТ 32614-2012:
