Особенности гарпунной системы крепления натяжных потолков

Гарпунная система крепления натяжных потолков со всеми плюсами и минусами

Гарпунная система крепления натяжных потолков — один из самых современных и надежных методов. Он основан на использовании гарпуна. Это тонкая гибкая пластина, имеющая клиновидную форму.

Для того чтобы ее изготовить используют армированный поливинилхлорид. На производстве при помощи сварки к полотну для натяжного потолка крепится профиль.

Благодаря этому узел становится прочным и надежным.

Гарпунная система крепления – основная для всех ПВХ потолков

Лучшая система для установки

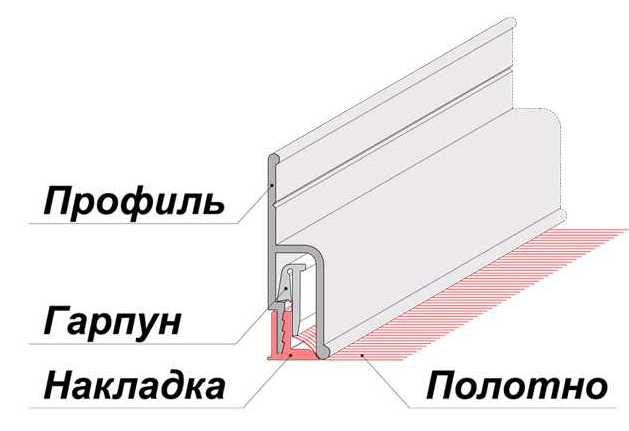

Гарпун для подвесной конструкции — это пластина, на которой есть выступы, напоминающие крючки. Крючок может быть один или же несколько. Основное требование, которому должна соответствовать пластина, — гибкость. Именно гибкая эластичная пластина способна обеспечить максимально качественную сборку всей гарпунной системы натяжных потолков.

Монтажная система складывается из гарпуна и профиля из алюминия. Гарпун предварительно приваривается по всему периметру подвесной конструкции. А профиль потом будет установлен на стенах или потолке в помещении. Его внутренний паз по своей конфигурации и форма гарпунной вставки должны друг другу соответствовать.

Гарпунное крепление выпускается двух видов:

1. на скрытый профиль;
2. видимый профиль.

Первый способ предполагает установку гарпуна за натяжным полотном. Чтобы его замаскировать, применяется вставка-заглушка. При втором способе установки он скрывается за крепежным профилем.

У мастеров, занимающихся сборкой натяжных потолков гарпунной системы, наиболее популярен скрытый способ установки без использования декоративного потолочного плинтуса.

В его применении нет нужды, поскольку плоскость полотна располагается на одном уровне с профилем.

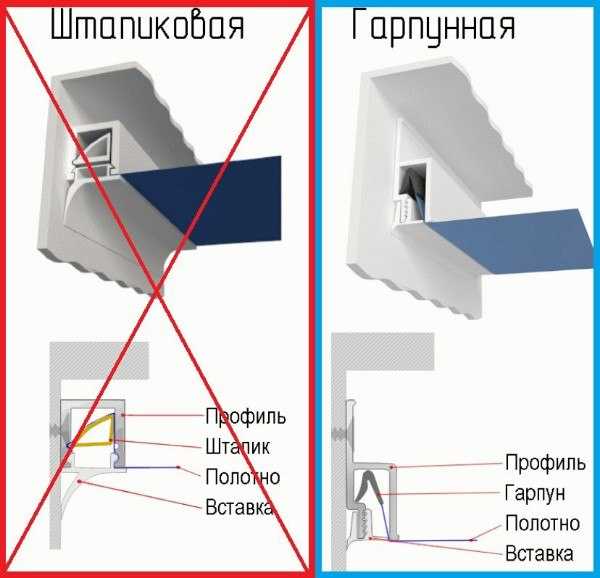

Сравнение двух систем крепления: штапиковой и гарпунной

Положительные и отрицательные стороны

Гарпунный способ установки натяжных потолков приобретает все большую популярность. Это объясняется в первую очередь тем, что он дает возможность монтировать натяжные потолки в любых местах.

Благодаря особой системе скрытого крепежа удается получить безупречное прилегание к поверхности стен различной конфигурации.

Кроме того, появляется возможность сооружения многоуровневых конструкций различных форм и степени сложности. При этом строительные работы не занимают много времени.

Натяжные конструкции, установленные по гарпунной системе, способны удержать большой вес без риска открепления от профиля. 1 кв. м полотна может удержать до 100 л воды. Это очень важная характеристика. В случае затопления квартиры материал уцелеет и не порвется, и воду потом можно будет аккуратно убрать.

В течение всего времени использования ни потолочный профиль, ни декоративное полотно не деформируются и не провисают. Современная система крепления натяжного потолка дает возможность частично или полностью демонтировать его в любое время. При этом он может быть заново установлен в том же помещении.

Раскрой материала должен проходить только в специализированных условиях производства. Прежде чем это будет сделано, специалист-замерщик должен тщательно снять размеры помещения, учитывая углы, выступы, трубы системы отопления, светильники. Погрешность, которая может быть допущена, не должна превышать 10 мм.

При изготовлении материала учитывается коэффициент усадки. Размеры готового материала всегда меньше размеров помещения. Разница составляет примерно 5%. Готовое полотно доставляют к месту установки. К нему уже должен быть приварен гарпун для натяжных потолков.

Объяснить это можно тем, что для изготовления бесшовных потолков используется полиэфирная ткань. Приварить к ней гарпун нельзя. Устанавливать бесшовные полотна нужно, используя другой способ крепления.

Например, воспользоваться клиновым или штапиковым способом.

Последовательность выполнения установки

• Работы начинаются с установки специального профиля по всему периметру комнаты. Крепить его можно как к стене, так и к потолку.
• Подготовленное полотно с прикрепленными к нему гарпунами разворачивается и раскладывается в помещении.
• Далее нужно завести в профиль углы полотна.
• Затем материал подогревают с помощью тепловой пушки. Благодаря подаваемому пушкой теплу он приобретает гибкость и делается более податливым.
• Разогретый материал натягивается, и его закрепляют в профиле. Для этого используется специальный инструмент — лопатка-шпатель.
• Гарпун заводится внутрь профиля, там он автоматически защелкивается.
• Полотно постепенно остывает.

При достижении температуры окружающего пространства оно подтягивается и выходит безукоризненно ровная поверхность без провисаний, надежно закрепленная в профиле.

Система крепления натяжных потолков

Так как потолки изготавливаются из разных материалов, то для них необходим свой тип крепежа. Давайте же рассмотрим существующие способы крепления натяжного потолка.

Виды крепления натяжных потолков

Такая система крепления для натяжных потолков используется только для ПВХ пленки. Гарпун — это специальный конструктивный элемент, который приваривают к полотну по всему его периметру. Он является основным элементом, благодаря которому потолок устанавливается в профиле. Принцип фиксации при этом аналогичен действию гарпуна (именно отсюда и пошло название крепежа). Узел крепления натяжного потолка использует алюминиевый профиль. Полученную технологическую щель в профиле закрывают специальной накладкой.

Схема гарпунного крепежа: — Гарпун для натяжных потолков. удерживающий полотно в креплении. Его приваривают к полотну на заводе. — Багет — устанавливается на стену и удерживает всю конструкцию потолка (подробнее: «Как крепить багет для натяжных потолков «). — Полотно — видимая часть натяжного потолка. — Основное покрытие — скрытая часть базового потолка. — Стена — на нее устанавливают багеты.

Как было сказано выше, гарпунная система используется для крепления ПВХ потолков и она является наиболее распространенным методом в Европе. Для удешевления стоимости крепежа в России используется немного другой способ — с использованием штапика. Но он отличается некоторыми недостатками, что и стало причиной нераспространения такого метода за пределы СНГ.

Штапиковая система крепления натяжного потолка.

Технология натяжного потолка с таким крепежом предусматривает использование штапика. В качестве крепежного багета используется П-образный алюминиевый профиль. Пластиковый или деревянный штапик применяют в качестве клина, благодаря которому зажимается и фиксируется полотно. Образовавшаяся технологическая щель шириной 10-12 мм закрывается потолочным плинтусом или технологической накладкой.

Натяжные потолки — штапиковая система: — Штапик (клин), зажимающий полотно. — Багет П-образной формы. На стену крепится саморезами. Отвечает за удержание всей конструкции потолка. — Полотно. — Скрытая часть базового потолка. — Специальный плинтус, который защелкивается в прорезь профиля.

Штапиковый метод крепления натяжного потолка в основном используется для ПВХ полотен. Так как багет не имеет дополнительных элементов типа гарпуна, то удается удешевить стоимость полученного потолка. В дополнение к этому удается сократить время на монтажные работы. В некоторых случаях допускается установка тонкого тканевого полотна.

Достоинства клинового крепежа: — невысокая стоимость потолка; — минимальная высота отступа от основного потолка — 2 см. Это позволяет использовать такой тип крепежа в помещениях с низкой высотой.

Клиновая система крепления натяжных потолков — недостатки: — натяжение полотна зависит от мастерства монтажника; — вероятность ослабления штапика, что приводит к выскакиванию полотна; — практически невозможность демонтажа и повторной установки потолка.

Независимо от того, какой материал для потолка используется и какой крепеж был выбран, существует множество особенностей и тонкостей, которые напрямую влияют как на стоимость работ, так и на качество полученного потолка. Такие факторы могут быть определены только профессионалом прямо на месте.

Мы же хотели обратить ваше внимание на основные моменты, сопряженные с установкой потолков. Поэтому для того, чтобы более полно разобраться в этой теме, советуем вам ознакомиться с дополнительными материалами, доступными на нашем сайте: «Как крепятся натяжные потолки: технология обустройства «

Кроме того, в разделах сайта вы сможете найти фото материалы, которые помогут понять, как выглядит тот или иной крепеж или конструктивное решение потолка

Кроме того, в разделах сайта вы сможете найти фото материалы, которые помогут понять, как выглядит тот или иной крепеж или конструктивное решение потолка.

Монтаж натяжного потолка, детали на видео:

Порядок установки полотна штапиковым методом

Для четкого понимания технологии установки рекомендуется посмотреть демонстрационное видео. Перед началом монтажа предварительно проводится подготовка:

• Проверяют и подготавливают перекрытия, сняв старую отделку (если она присутствует) и загрунтовав потолок.
• Проверяют наличие зазоров между перекрытием и стеной. При обнаружении – заделывают, используя цементный раствор или шпаклевку.
• Заканчивают отделку стен.

Установки полотна происходит в следующей последовательности:

1. Монтаж поверхности потолка начинается с закрепления профиля периметру помещения.
2. Пленка углами закрепляется в багете штапиком или клином.
3. Тепловой пушкой нагревают помещение и полотно до 60 градусов.
4. Ткань фиксируется лопаткой в профиле и закрепляется штапиком.
5. Остывая, ткань натягивается, образуя красивую и ровную поверхность. Надежность крепления обеспечивает плотное прилегание штапика.
6. После установки штапика подрезаются излишки полотна.

На заключительном этапе проделываются технологические отверстия в ткани для светильников и прочих коммуникаций.

Нагрев полотнища тепловой пушкой

Чтобы окончательно скрыть стыки стен с натянутой тканью и узел крепления штапика, по низу профиля устанавливается декоративная вставка – плинтус. Она маскирует зазор и создает эстетическое восприятие потолка.

Установка натяжного потолка

https://youtube.com/watch?v=mqhVWfQCguY

Конструкция натяжного потолка

Конструкция потолочной системы состоит из каркаса, его еще называют багет и натянутого на него ровного полотна из пленки.

Каркас для натяжного потолка

Элементы конструкции каркаса обычно изготовлены их алюминиевого профиля или профиля ПВХ, так как это легкие и прочные материалы, которые не утяжеляют конструкцию обрешетки. Для установки каркаса требуется немного пространства, от четырех до пяти сантиметров, между потолком и натяжным потолком. Если профессионалы знают, как крепится натяжной потолок, то они оставляют пространство необходимое для размещения линий коммуникаций, сигнализации, проводов электропроводки для встроенных точечных светильников или люстры.

Каркас многоуровневого натяжного потолка

В зависимости от проекта конструкции, каркас может быть выполнен как в видимом, так и в невидимом исполнении. Если выбрана видимая конструкция каркаса натяжного потолка, то она стандартно декорируется в матово-белом цветовом решении. Также для декора каркаса используются специальные цветные маскировочные ленты, которые скрывают края конструкции каркаса натяжного потолка.

Благодаря тому, что каркасы натяжных потолков легко поддаются механической деформации и обладают определенной гибкостью, то крепление позволяет скрыть все неровности и дефекты потолка, а также выровнять все параметры помещения даже при наличии неровных стен.

Крепление натяжного потолка

Существует несколько вариантов креплений натяжного потолка.

Благодаря тому, что профиль обрешетки гибкий и может принимать любую форму, можно оформить помещение оригинально и стильно.

Классический вариант плоского натяжного потолка, которое может быть установлено под определенным углом, визуально расширяя пространство помещения.

Интересное решение натяжного потолка для мансарды

Крепление натяжного потолка к потолку в виде волны, выполненное на разных уровнях, выглядит очень эффектно в гостиных или столовых.

Натяжной потолок в виде волны

Крепление натяжного потолка «дюна» позволяет создавать трехмерные холмы, плавные линии которых позволяют сглаживать углы в помещениях нестандартной формы или же в комнатах с несколькими дверными проемами. Системы крепления таких натяжных потолков позволяют выполнять самые смелые дизайнерские решения.

Оформление натяжного потолка «Дюна»

Плавный переход от стен к потолку в виде купола или арки позволяет сделать помещение просторным и светлым.

Эффектный купол потолка – полная имитация морских глубин

Особенности конструкции обрешетки натяжного потолочного полотна не вызывают проблем с креплением карниза к натяжному потолку – для крепления карнизов существуют специальные вставки.

Профиль обрешетки крепится к любым поверхностям, будь то дерево, железобетон или кирпич при помощи перфоратора на саморезы по дереву или металлу. Благодаря использованию современных технологий монтаж натяжных потолков выполняется в короткие сроки без пыли и строительного мусора после проведения работ.

Различные варианты крепления натяжного потолка

После установки каркаса в него вставляется пленочное полотно натяжного потолка, которое крепится к профилю посредством клипс-защелок или крюков-гарпунов, в зависимости от выбранного варианта крепления, а также производится крепление карниза к натяжному потолку.

Достоинства штапиковой системы:

1. Не требует времени на изготовление полотна. Полотно нужно просто отрезать и упаковать. Это сокращает сроки подготовки к монтажу;
2. Стоимость полотна несколько ниже. Полотно с гарпуном стоит дороже;
3. Не требует никакого программного обеспечения для расчета габаритов полотна;
4. Быстрый замер. Под штапиковое крепление нужна лишь ширина и длина помещения. За 5 минут можно замерить всю квартиру;
5. Можно регулировать степень натяжения полотна;
6. Меньше провис;
7. Вставка для штапиковой системы шире и способна перекрывать недостатки стены. Она ложиться ровно и плотно без зазоров, независимо от качества плоскости стены;
8. Можно монтировать тканевые натяжные потолки.

Виды профиля для возведения конструкции

Профиль для парящих потолков – это специализированный багет из алюминия с пазом, в который выполняется установка ленты со светодиодами. В настоящее время в России используется два типа багета, благодаря которым конструкция «парит»:

• багет для парящих потолков без вставки-заглушки;
• профиль для создания эффекта парения о вставкой.

Давайте каждый из них рассмотрим в отдельности.

Профильная система без специализированной вставки

Данный вид потолочного элемента без вставки-заглушки имеет паз, куда и устанавливается светодиодная лента. Подсветка не приклеивается, а защелкивается, и это дает возможность легкого ее демонтажа.

У такого профиля есть и достоинства, и недостатки. Ознакомьтесь с ними перед монтажом.

Особенность этого профиля в том, что пленка натяжного потолка закрывает ленту со светодиодами, становясь плафоном для нее и не нуждается в дополнительных приспособлениях для равномерного рассеивания светового потока. Вставка не требуется, так как профильная система хорошо смотрится и без включенного света. Есть еще несколько плюсов использования такого вида профиля. Среди них:

• он в два раза дешевле, чем багет со вставкой;
• точки от встраиваемой светодиодной ленты незаметны снизу.

Наравне с преимуществами есть и недостатки:

• лента с диодами светит на стену, а не вниз, поэтому свет становится приглушенным и менее ярким;
• так как светодиодная лента располагается за пленкой, при неисправности придется снимать и ее.

Профильная система со специализированной вставкой

Данный багет, предназначенный для парящих натяжных потолков, монтируется на стену тем же способом что и стеновой стандартного типа. Отличие состоит лишь в том, что в него можно вмонтировать светодиодную ленту, монохромную или RGB. В набор с таким багетом включена светопрозрачная вставка, покрытая специализированным транслюцидным слоем. Благодаря ему яркие точки незаметны и пропускают около 90% света, что и создает эффект парения.

У него тоже есть достоинства и недостатки, в которых нужно досконально разобраться перед выбором. Давайте их рассмотрим.

Плюсы применения данного типа профильной системы заключаются в следующем:

• свет от светодиодной ленты направлен вниз, поэтому он ярче, чем в первом случае;
• LED-лента располагается снаружи потолка и при неисправности ее легко демонтировать;
• ленту удобно монтировать.

Минусы использования этого типа профиля:

• стоит вдвое дороже, чем без специализированной вставки;
• слегка заметны точки от светодиодной ленты;
• чтобы лента не замыкала, потребуется дополнительная изоляция между самим профилем и диодами.

Штапиковая система натяжных потолков. Какая система крепления лучше – штапиковая или гарпунная?

Скажу сразу: « Гарпунная система крепления – объективно лучше! ». О том, почему это так, подробно расскажу вам ниже.

Я занимаюсь натяжными потолками с 2007 года и профессионально работаю с обеими системами – штапиковой и гарпунной. В этом смысле я имею определенное преимущество перед коллегами. Большинство из них владеет только одной системой. По этой причине я знаю все достоинства и недостатки обеих систем крепления и могу объективно о них рассказать.

Именно объективность важна в данном случае, поскольку как часто это бывает, каждый хвалит свою технологию.

Достоинства

1. Потолок крепиться на гарпун без использования штапика;
2. Натяжка полотна производится намного быстрее, а значит меньше нужно греть помещение;
3. Есть возможность сделать невидимый обход труб;
4. Позволяет делать монтаж в труднодоступных местах (над кондиционером, над шкафами, в нишах);
5. Все современные и новейшие разработки в области дизайна натяжных потолков (Flexy, Lumfer, Парсек, Прозет, Apply и др) создаются именно под гарпунную систему крепления.
6. Гораздо легче устанавливать потолки сложной формы. В особенности это актуально для квартир-студий, где один потолок объединяет несколько помещений. В данном случае установка на гарпун становится более экономичной;
7. Гарпунная вставка имеет меньшие габариты, от чего смотрится благороднее и аккуратнее штапиковой (это лишь мое мнение);
8. Можно устанавливать потолки любой формы и размера без применения разделителя;
9. Не требует долгого обучения. За 2 недели можно с нуля обучить натягивать гарпунные потолки любого человека. Этот главная причина, почему крупные компании работают с гарпуном.

Виды потолочных профилей для натяжных потолков

Активное применение натяжных потолков способствовало появлению разных способов их фиксации, а следовательно, и изготовлению различных видов профилей для натяжных потолков. Основными материалами для их изготовления являются алюминий и пластик. Что касается места фиксации, то здесь можно выделить следующие варианты:

Потолочный профиль позволяет максимально сохранить высоту помещения

1. Стеновой профиль. Фиксируется к стене по периметру помещения. Потеря высоты при использовании данного вида профиля – 3-12 см.
2. Потолочный профиль. Он крепится к основному потолку. Часто такой способ натяжного потолка называют невидимым. Именно подобный вариант монтажа позволяет максимально сохранить высоту помещения, так как потолок «крадет» всего 2-3 см.
3. Универсальный. Данный профиль может быть установлен как на стену, так и на потолок. Его применяют при монтаже различных нестандартных конструкций: многоуровневых, со сложной геометрией и т. д.
4. Разделительный. Профиль используют при натягивании больших полотен, когда существует угроза провисания, а так также при монтаже комбинированных потолков, полотен разного цвета, фактуры и т. д.

Чтобы иметь полное представление о том, какие бывают профили, необходимо познакомиться со способами фиксации натяжных пленок. Подробнее об этом – в дальнейшем материале статьи.

Разделительный профиль используют при монтаже комбинированных потолков

Алюминиевый профиль для натяжных потолков

Торопиться делать вывод, что отдать предпочтение следует именно металлическому профилю, а не пластиковому, не стоит. Лучше разобраться в достоинствах и недостатках обоих видов. Что касается положительных характеристик потолочного алюминиевого профиля для натяжных потолков, то к ним стоит отнести следующие:

1. Долговечен, выдерживает значительные нагрузки. Площадь натяжного полотна (при определенном весе пленки) может достигать 100 м2.
2. Не деформируется в ходе эксплуатации.
3. Имеет широкий шаг фиксации (30-45 см), что позволяет сэкономить время на монтаже и средства на покупке крепежных элементов.
4. Можно использовать для выполнения каркаса с ломаными линиями, предварительно выполнив запилы в местах сгиба.

Найдется у профиля, изготовленного из данного вида материала, и немало недостатков:

Алюминиевый профиль для натяжных потолков выдерживает большие нагрузки

1. Цена. Даже самый облегченный алюминиевый профиль стоит в 3 раза дороже, чем пластиковый.
2. Имеет значительный вес, что вызывает проблемы при транспортировке. В ходе перемещения возможны также деформации, которые нельзя полноценно восстановить.
3. Сложность применения в качестве потолочного профиля для гипсокартона. Гипсовые панели используют для обшивки стен многие. Если применяется алюминиевый профиль, его необходимо часто перфорировать, иначе прочного соединения не получится.

Стоит также заметить, что выполнять демонтаж потолка, смонтированного при помощи алюминиевого профиля, довольно сложно.

Потолочный профиль ПВХ для натяжных потолков

Одним из основных достоинств профиля из пластика является его гибкость. Современные потолочные конструкции отличаются огромным разнообразием линий. Выполнить округлые участки невозможно из алюминиевого потолочного профиля, в таких ситуациях применим только полимерный материал.

Достоинством профиля ПВХ для натяжных потолков является его гибкость

Гибкость нисколько не влияет на прочность пластиковых изделий. Они могут применяться для каркаса, удерживающего полотно размерами до 50 м2. Такой профиль несложно транспортировать: он легкий, не остаются следы загибаний. Цена данного строительного материала невысокая, накладные расходы незначительные, что положительно сказывается на общих ремонтных затратах.

В пластиковый профиль легко входят саморезы, не нужно никаких засверливаний. Он отлично подходит для фиксирования в гипсокартонные, деревянные стены.

Однако и недостатки пластиковых профилей тоже существенны:

1. Далеко не каждый каркас можно выполнить из такого материала. Популярный контурный профиль для натяжных потолков (с подсветкой) из пластика не делают, при оформлении зигзагообразных линий он ломается на изгибах, для тяжелого полотна не рекомендуется.
2. При фиксировании к стене саморезами могут откалываться кусочки пластика.
3. При натягивании полотна часто отламывается край передней полочки.

При фиксировании к стене саморезами профиля ПВХ могут откалываться кусочки пластика

Вышеперечисленные проблемы являются не только особенностями пластика как материала, но и результатом низкого качества изделий. Активная демпинговая компания на отечественном рынке спровоцировала появление большого количества продукции крайне низкого качества.

Преимущества гарпунной системы

Установка потолков гарпунным способом связана с необходимостью предварительного проведения точных замеров помещения

При этом принимаются во внимание стеновые изгибы, наличие проложенных коммуникаций, декоративных арок, выступов и ниш

Однако, несмотря на данные нюансы, у гарпунной системы есть ряд преимуществ:

• Возможность маскировки огрех на черновом потолке.
• Не придется проводить подгонку полотен до начала установки, благодаря тому, что покрытие изготавливается в соответствии с размерами комнаты. Материалы крепятся быстро, при этом не образуется провисания полотна.
• Пленка остается целой, поскольку прямого контакта покрытия с профилем не происходит.
• Конструкция получается надежной, поэтому вода с верхнего этажа не испортит мебель и интерьер.

С применением данного метода крепления можно воплощать разноуровневые комбинации по заранее подготовленным на фабриках фрагментам из пленки ПВХ с припаянной гарпунной кромкой.

Гарпун и его назначение

Гарпун – гибкая и упругая виниловая планка, которая наваривается по краям пленочного полотна в условиях промышленного производства. Внешний вид сечения фиксирующего элемента похож на английскую букву «V». Внутреннее устройство пазов оборудовано специальными выступами, куда упирается выпуклая часть крюка, входящая в паз.

Если предполагается монтаж натяжных потолков гарпунной системой, то пленочные покрытия изготавливают на 10% меньше площади потолочного пространства. Под воздействием тепла полотно становится очень эластичным и сильно натягивается по мере остывания, исключая даже самые незначительные провисания.

Схема гарпунного крепежа

• Гарпун, фиксирующий полотно в профиле.
• Багет или профиль – удерживает всю натяжную конструкцию и прикручивается к стеновой поверхности на саморезы или дюбели.
• Пленочное полотно.
• Черновой потолок.
• Стеновая поверхность.

Технические особенности гарпунного крепления

Монтаж гарпунного натяжного потолка предполагает следующий алгоритм:

• К поверхности стены крепится багет из алюминия или пластика.
• Гарпун для фиксации полотна в профиле, приваренный к натяжному полотну заводится в багет, внутренний паз которого формой соответствует гарпунной кромке, и закрепляется к нему вместе с полотном, цепляясь за выступ на профиле.
• Завершающий этап установки полотна – монтаж декоративных заглушек.
