Гаражные ворота своими руками

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

1. Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
2. Продумать обшивку и цветовой тон каркаса.
3. Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
4. Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
5. Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Рекомендации по выбору материала

При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.

Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.

Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.

Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Советы по уходу

Для каждого их типов ворот уместны свои рекомендации.

Распашные

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

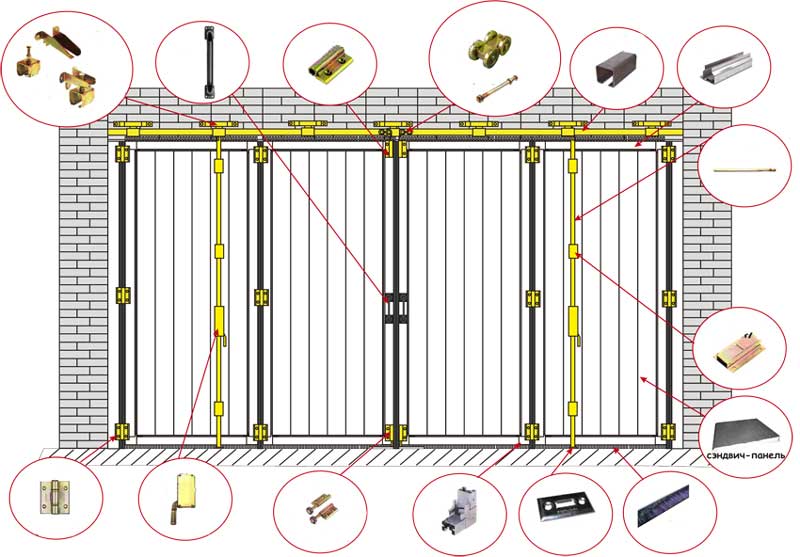

Секционные

Они оснащены множеством небольших движущихся деталей, поэтому необходимо смазывать подшипники, рабочие ролики и петли хотя бы раз в год. Временами стоит контролировать, насколько равномерно передвигаются ворота при открывании и закрывании.

Для увеличения срока службы секционных ворот требуется:

• Систематически убирать скопившуюся пыль, используя теплую воду и средство для удаления загрязнений.
• Не допускать попадания на механизмы агрессивных химических соединений.

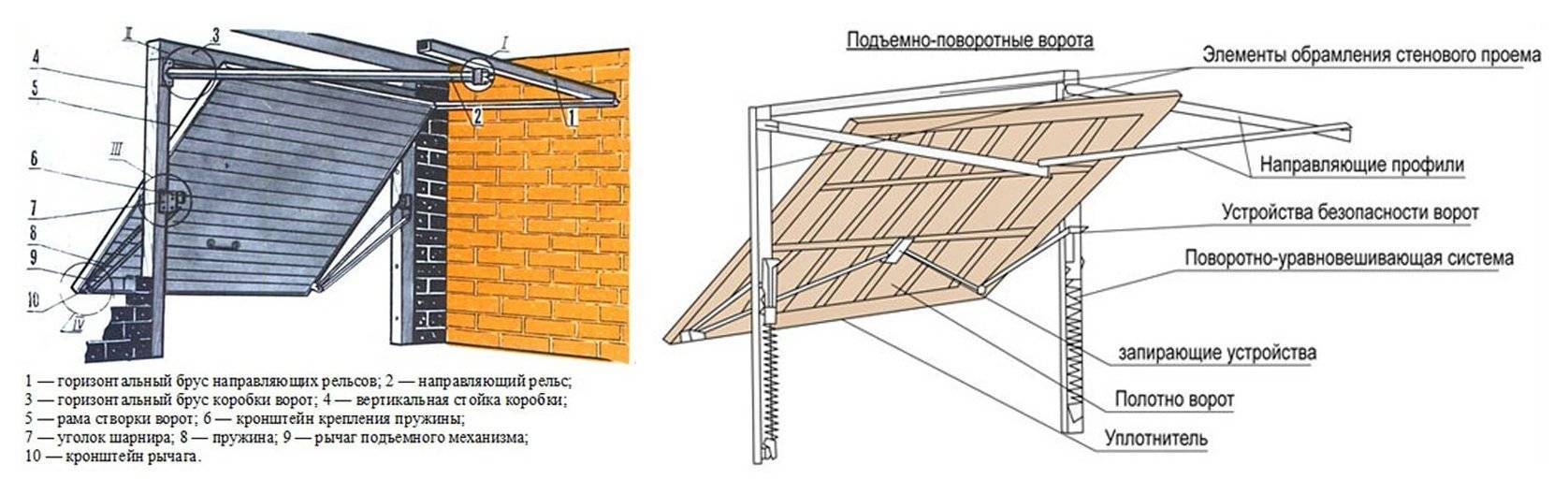

Подъемно-поворотные

По сравнению с остальными моделями, они не нуждаются в спецобслуживании либо уходе. Иногда их требуется мыть, чтобы поддерживать респектабельный внешний вид. Покрасить их можно самому. Также можно нанести на них антикоррозийный состав.

Обшивка ворот

Обшивка ворот – этап работ, во время которого важно все делать качественно, так как от этого будет напрямую зависеть не только внешний вид конструкции, но и ее функциональность. При сварке соблюдаем следующий порядок действий:

При сварке соблюдаем следующий порядок действий:

По размеру створок обрезаем листы оцинкованного железа. Не забываем учитывать, что полотно левой створки должно быть на несколько сантиметров шире, и идти внахлест на профиль правой створки.
Лист металла сразу приваривается к каркасу в нескольких точках.
Обшивка правой части конструкции обрезается с учетом двух сантиметров, указанных выше. То есть – край металлического полотна не доходит до края профиля на указанное расстояние.
Приступаем к сварочным работам

Лист металла важно сразу прихватить по углам и в центре, чтобы он никуда не съехал, так как в противном случае один из углов может выгнуться наружу. Это не смертельно, и исправляется при помощи кувалды, но проще сразу сделать все качественно.
Проварка производится не одним сплошным швом, а точечно

В противном случае створки ворот может повести. Если же вы хотите варить сплошным, то при помощи струбцин рамы необходимо плотно прижать струбцинами к швеллеру, и варить этапами примерно по 10 сантиметров. Важно – каждый раз с другой стороны, чтобы избежать перегрева металла.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Рекомендуем ознакомиться: Предназначение и свойства жестких труб из ПВХ

Алгоритм подготовки и монтажа таких ворот:

1. Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
2. Далее необходимо согласно чертежу, разметить и нарезать металл.
3. Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
4. Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
5. Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
6. На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

• Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
• Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
• Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Рекомендуем ознакомиться: Правильная установка сэндвич дымохода своими руками — схема сборки

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Требования

Перед тем как сварить ворота на гараж из уголка или профиля, необходимо ознакомиться с требованиями, предъявляемыми к качественным воротам:

• размер ворот должен быть оптимальным относительно габаритов автомобиля, и обеспечивать беспрепятственный, простой выезд;
• минимальное расстояние от бока автомобиля до створки ворот с каждой стороны – минимум 30 сантиметров. Если автомобиль небольшой, все равно постарайтесь сделать расстояние максимально большим – вдруг решите позже приобрести внедорожник;
• для легковых автомобилей оптимальная высота ворот составляет не менее двух метров;
• размеры проемов отличаются в зависимости от размеров самой постройки, здесь все подбирается индивидуально;
• важнейшая функция гаражных ворот – защита от взлома. Лучше всего использовать для обшивки оцинкованные листы стали толщиной не менее 3-5 миллиметров. Для дополнительного укрепления можно использовать запоры, предназначенные для внешних колодок. Если есть возможность, нелишними будут и бронированные накладки;
• еще один важный параметр – защита от негативных атмосферных воздействий, которая лежит на креплении ворот. Для обеспечения надежного прилегания полотна стоит использовать вертикальные запоры, препятствующие перекосу. Также нелишним будет и уплотнитель – он обеспечит створкам и раме хороший контакт.

Этап первый — проектные работы

Перед созданием конструкции, для начала необходимо определиться с типом ворот, которые будут использоваться для гаража. Самый простой, надежный и бюджетный вариант – распашные ворота. Такая конструкция позволяет добавлять калитку, замки и засовы, усиливать раму или углы, а также использовать автоматическую систему открывания.

Составление плана и подробного чертежа ворот для гаража своими руками поможет точно рассчитать количество материала, который необходимо для постройки и крепежных элементов для устойчивости конструкции. К тому же при изготовлении каркаса необходимо помнить о некоторых правилах:

• проем в воротах должен быть шире автомобиля на 30 см с каждой стороны, чтобы можно было комфортно и безопасно заезжать в гараж;
• высота каркаса ворот не должна быть ниже 2 м. Идеальным вариантом является конструкция с такими параметрами: ширина от 2,5 до 5 м и высота от 2 до 2,5 м;
• при использовании листового металла, его толщина не должна быть меньше 3 мм.

https://youtube.com/watch?v=5WEpOnTbuao

Столь простые правила позволят быстро составить чертеж, а в результате вы получите надежные и устойчивые ворота, эксплуатация которых не доставляет проблем.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются
Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству.

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Правильный выбор материала

Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:

• нержавеющими;
• оцинкованными;
• углеродистыми.

Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.

В этом видео вы подробнее узнаете, как сделать ворота:

Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

• сигнальная лампа;
• фотоэлементы;
• блок управления;
• замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

1. Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
2. Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
3. Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
4. Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Как утеплить гаражные ворота

Гараж можно уберечь от потери тепла, если изнутри покрыть подъёмные ворота пенопластом. Этот материал характеризуется высокой жёсткостью, не впитывает сырость и не позволяет выходить наружу тёплому воздуху. Качество пенопласта, несмотря на невысокую цену, сомнений не вызывает. К тому же с этим материалом легко работать, ведь он мало весит.

Предварительно необходимо обработать все дыры между рамой и полотном посредством монтажной пены. Этот хитрый приём убережёт гараж от потери тепла через дверную конструкцию и возникновения сквозняка. Затем нужно промазать створку ворот грунтовкой или краской, защищающей от ржавчины. Когда покрытие высохнет, можно будет приступать к теплоизоляции дверной конструкции.

Кроме пенопласта можно использовать и другие материалы

Пенопласт можно укладывать на металлическую поверхность ворот или просовывать между лагами обрешётки. Если по душе пришёлся первый вариант, то утеплитель надо будет просто приклеивать к створке. А при выборе второго способа укладки пенопласта, первым делом потребуется создать каркас из деревянной вагонки, а уже потом заниматься утеплением.

Позже, чтобы ворота без труда открывались и закрывались, рекомендуется отрегулировать натяжение пружины посредством накручивания гайки. Если это не помогло, можно изменить место фиксации этого элемента. Подъёмные ворота будут опрокидываться легко, если снаружи на расстоянии менее 1 м от земли оснастить их дверной ручкой.

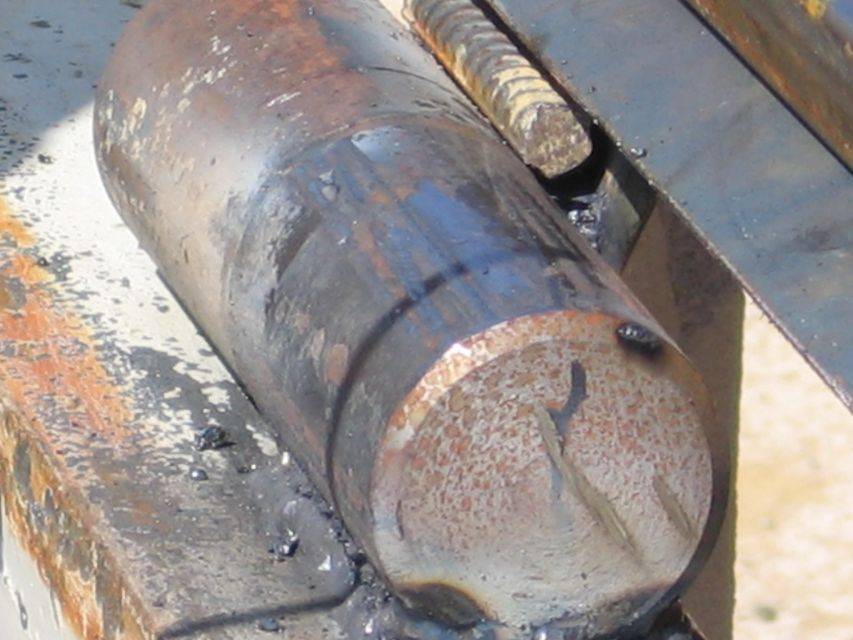

Устанавливаем петли

Последний этап сварных работ – это установка петель на ворота. Данный этап является самым сложным во всем процессе сборки ворот для гаража своими руками. От установки зависит правильность закрывания  дверей. Двери можно устанавливать в горизонтальной и вертикальной плоскостях. В нашем варианте, при тяжелых воротах, установим петли при горизонтальном размещении дверей.

Вынимаем их из рамы, отмечаем расстояние на котором петли будут приварены к дверям

Обратите внимание на правильность приваривания петель к воротам. Дальнейшая работа требует смекалки и помощь для удержания створ в правильном положении, при сварке петель

Фото 13. Сварка петель к раме.

Изготовление распашных ворот для гаража

Одному человеку, даже при наличии необходимых навыков, полностью выполнить работы будет проблематично из-за большого веса некоторых элементов. Поэтому для монтажа целесообразно пригласить помощника.

Сварка рамы

Сварка рамы из профильной трубы

Чтобы сделать гаражные ворота своими руками, нужно подготовить раму. Делать это начинают только после того, как будет возведена фронтальная стенка. Из уголка вырезают 8 элементов, 4 из которых соответствуют в длину высоте проема, а оставшиеся – ширине. Из них формируются наружная и внутренняя части рамы. Элементы укладывают на ровную плоскость и измеряют углы. Убедившись в том, что все детали имеют прямые углы, их сваривают швами. Если в процессе прямота нарушилась, это корректируется сделанным из обрезков рычагом. При необходимости возможно также приваривание добавочных уголков. Когда дефекты будут ликвидированы, рама шлифуется.

Сварка каркасов створок

Каркас делают из труб металлопрофиля. При нарезке не следует забывать о необходимости технологического зазора в 10-20 мм между каркасом и рамой. Он нужен, чтобы конструкция отрывалась свободно. Проверив углы, производят сварку. Чтобы ворота были надежнее, в каркас по высоте устанавливаются ребра жесткости. В каждую створку монтируются два таких элемента. Если конструкция отличается большой длиной или весом, число ребер увеличивается.

Монтаж металлических листов

Лист для первой створки вырезают таких габаритов, чтобы он закрывал внахлест вторую сторону на 20 мм. Потом производится его прихватка к каркасу. Для второй створки лист вырезают, учитывая нахлест. Он должен не доходить до края на 20 мм. Чтобы полотно не повело, листы привариваются точечно. Если накладываются сплошные швы, каркасные трубки струбцинами фиксируются к швеллерным элементам. Сварочные работы ведутся поочередно с двух сторон фрагментами по 0,1 м.

Крепление петель

Петли должны соответствовать весу конструкции

Нижнюю часть петель фиксируют к несущей раме, верхнюю – к полотну. Сделать их надежнее можно, используя внутренние вложения из тонких прутков арматуры. Швы зачищаются. Самый надежный замок для таких ворот – сувальдный. Возможно и использование врезной модели.

Покраска

Красят ворота каждые 2 года с целью предохранить полотно от коррозионных явлений. Поверхность обезжиривают растворителем, грунтуют специальным составом и после его высыхания покрывают окрашивающей смесью. Для этого подойдет валик или пульверизатор.

Утепление

Утепление металлических ворот

В широтах с суровыми зимами вопрос об утеплении гаражных ворот достаточно актуален, и обходить его стороной не имеет смысла. В роли утеплителя ворот для гаража может подойти листовой пенопласт или аналоги последнего поколения, например, экструдированный пенополистирол. Чтобы ворота стали теплыми, нужно:

• Сначала сделать разметку. После этого острым ножом вырезать плиты требуемого размера. Между пенопластом и металлом сделать небольшой зазор, который можно организовать с помощью деревянных планок. С помощью жидких гвоздей они крепятся к металлической поверхности.
• Затем пустое пространство обустраить утеплителем. С помощью строительной пены меду утеплителем заполнить пустые места.
• Оставшиеся щели в местах ребер жесткости заделать утеплителем на основе фольги, которая также крепится жесткими гвоздями.
• Утеплителем закрыть вся площадь ворот и дать некоторое время для схватывания пены для монтажа и клея.
• По размерам площади вырезать лист фанеры, который обрабатывается пропитками для предотвращения гниения. После того как клей и пена успели высохнуть, фанера фиксируется к ребрам жесткости и створкам с помощью саморезов.

Инструменты и материалы

Чтобы собрать качественную распашную конструкцию самостоятельно, потребуются навыки обращения с базовым строительным инструментом, а также умение пользоваться сварочным аппаратом. Соединять детали при помощи крепежа нельзя: в таком случае надежность конструкции будет недостаточной. Саморезы пригодятся только при монтаже внутренней обшивки створок.

Для работы потребуется следующий набор инструментов:

• ручной сварочный аппарат — новичку лучше выбрать инвертор для дуговой сварки, им проще пользоваться;
• электрогенератор достаточной мощности для сварки, если нет возможности подключения к электросети;
• болгарка с набором кругов для резки и шлифовки;
• шлифовальная машинка;
• дрель со сверлами по металлу;
• шуруповерт;
• кисть или валик;
• измерительные инструменты — рулетка, набор металлических угольников, уровень.

Набор необходимых материалов зависит от особенностей проекта. В общем случае потребуется подготовить:

• стальной прямоугольный профиль или уголки для изготовления рамы ворот, каркаса и ребер жесткости створок;
• 6 усиленных приварных петель;
• листовой металл;
• стальные прутья;
• набор саморезов;
• деревянные бруски;
• жидкие гвозди;
• утеплитель — минеральная вата или пенопласт, небольшое количество фольгированного пенополиэтилена;
• листовой материал для внутренней обшивки;
• грунтовка и краска;
• монтажная пена.

Дополнительно следует приобрести замок, запоры, дверные ручки и другую фурнитуру.
