Гараж из сэндвич – панелей своими руками: Инструкции

Гараж из сэндвич-панелей своими руками

Этапы строительства гаража

Габаритные размеры гаражаОсновные детали устройства гаражаУстройство ленточного фундамента для гаражаЗаливка бетона для гаражаЕсли залить площадку бетоном, то затем можно сэкономить на устройстве пола гаража

1. Фундамент и пол. Поскольку строительный материал лёгкий, под гараж не нужно внушительное основание. Подойдёт просто забетонированная площадка, столбчатый или ленточный фундамент. Пространство внутри засыпают песком, который хорошо утрамбовывают.

Под сетку подкладывают кусочки кирпича, чтобы она была впоследствии утоплена в бетон. Далее, заливают пол раствором и разравнивают смесь, ориентируясь на маяки.

Монтаж каркаса гаража на фундамент

2. Каркас. Когда фундамент полностью готов, на нём возводят металлический каркас будущего строения. Для этого используется угловой профиль 50*50 или 75*75 мм, который соединяется сваркой или с помощью болтов. Сначала основание каркаса крепят к фундаменту, стыки уплотняют герметиком. Нижний ярус каркаса должен лежать абсолютно горизонтально.

Элементы крепления сэндвич панелей к каркасу

Затем к нему прикрепляют заранее собранные прямоугольники стен, на них крепят дополнительные рёбра из профиля через каждые 50 см. Перпендикулярность стен проверяют с помощью отвеса.

Сборка каркаса гаражаСборка гаража – укладка перекрытия и подготовка к обшивке

Для потолочного перекрытия берут профиль большей толщины, который так же сначала соединяют в прямоугольник, а затем крепят дополнительные элементы. Крышу укладывают поверх гаража и крепят саморезами по металлу.

Монтаж ферм для крышиНахлест кровельных панелей

3. Обшивка. Работа начинается со стен. К цоколю на анкерах через каждые 50–60 см крепится нижняя направляющая с наклеенной уплотнительной лентой и отверстиями под крепления. Хорошо проверяют горизонтальность с помощью уровня. В паз направляющей закладывается полоска уплотнителя. На каркас наклеивают уплотнитель по всей высоте.

Первую панель вставляют в направляющую и крепят к каркасу с помощью саморезов с шестигранной головкой, проверяя её по уровню. Вторую панель совмещают с первой, защёлкивают замок, затем крепят к каркасу.

Чтобы швы были без зазоров, в них вставляют уплотнительные прокладки. Рекомендуется на стыках использовать герметик. Чем лучше защищены стыки, тем теплее получится готовый гараж. Саморезы располагают минимум в 5 см от стыковочного края панели с шагом 50 см. Если на стену будут приходиться большие нагрузки, то шаг уменьшают.

После завершения обшивки с поверхности панелей снимают защитную плёнку. Крышу обшивают по такому же принципу, начиная снизу и двигаясь к коньку. Где необходимо, вставляются уголки, водостоки, другие элементы кровли. Швы обязательно промазываются герметиком, стыки закрываются накладками. Если утеплитель в панелях из минеральной ваты, то обязательно нужно сделать водосток, чтобы внутрь крыши не попала влага.

Сборка гаражных воротСхема гаражных ворот

4. Ворота. На заключительном этапе строительства навешивают ворота, делают замки. Для ворот собирают прямоугольный каркас, вставляют посередине вертикально направляющую планку.

К ней крепят сэндвич-панели, стыкуя их друг с другом и фиксируя по краям саморезами. Углы ворот дополнительно затягивают по бокам. С одной стороны закрепляют на кронштейнах несущую балку. Над ней устанавливают С-профиль под зубчатую рейку электропривода.

Общие сведения

Фундамент для гаража из сэндвич-панелей

Фундамент заложен

Выбор типа фундамента – один из важнейших вопросов при возведении строений любого назначения. Есть несколько способов сделать надёжное основание для гаража из сэндвич-панелей.

Варианты следующие:

• мелкозаглубленный ленточный фундамент (МЗЛФ или МЗЛ);
• железобетонная плита;
• сваи.

Лучшим выбором будет самостоятельная заливка мелкозаглубленной железобетонной плиты.

Её преимущества:

• исключает необходимость в устройстве пола (им является верхняя плоскость фундамента);
• обеспечивает строению устойчивость, так как способна компенсировать колебания грунта;
• выдерживает значительные весовые нагрузки.

Этапы устройства плитного фундамента для гаража из сэндвич панелей

Шаг 1 – Разметка участка строительства

На этом этапе определяют место для строительства гаража и делают разбивку поверхности, устанавливая угловые и промежуточные колышки. Натягивают между ними разметочную шнурку (веревку, шпагат).

Шаг 2 – Формирование котлована

В пределах разметки вынимают грунт механизированным или ручным способом на глубину 40-50 см. Дно и стены котлована выравнивают и утрамбовывают виброплитой.

Шаг 3 – Отсыпка

Равномерным слоем по дну распределяют песок так, чтобы получился слой толщиной 5-7 см. Выравнивают его и уплотняют. Аналогичным способом формируют 10 см слой гравийной отсыпки.

Шаг 4 – Монтаж опалубки

Если нет пиломатериала для строительства опалубки, стены котлована укрывают рубероидом. Если материал есть, монтируют деревянные щиты и укрепляют их укосинами и вертикально установленными деревянными брусками.

Шаг 5 – Армирование плиты

Из горячекатанной круглой арматуры собирают металлический каркас с ячеей 20-25 см. Прутки соединяют вязальной проволокой.

Шаг 6 – Заливка бетона

Плиту рекомендуется заливать заводским бетоном с помощью бетононасоса. Каждый слой обязательно уплотняют. Если этого не сделать, в бетоне останется воздух и в плите образуются пустоты (каверны). На завершающем этапе выполняют выравнивание поверхности длинной доской.

https://youtube.com/watch?v=n_JgVLzbves

Конструкция

Использование готового комплекта утеплённых панелей, металлокаркаса, крепежей и доборных элементов для строительства быстровозводимого сборного гаража-конструктора – самое простое и выгодное решение. Ведь при сборке нужно лишь руководствоваться схемой и следовать рекомендациям производителя, а не тратить время на конструирование бокса, покупать металл, резать и подгонять элементы.

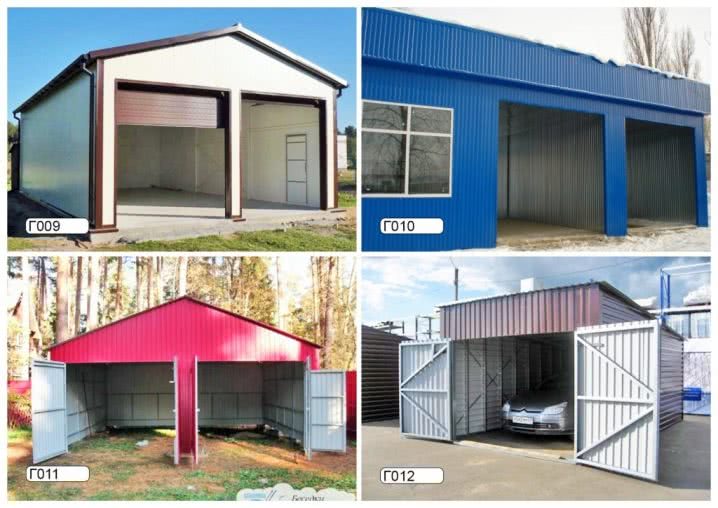

Сегодня на рынке представлены всевозможные модульные гаражи, отличающиеся конфигурацией, количеством парковочных мест, размерами самого строения и въезда, типом крыши – одно- или двухскатной. Стандартную конструкцию можно дополнить усиленным основанием, утеплёнными воротами, дверями, стеклопакетами.

Несмотря на то, что разборный автобокс не является капитальной постройкой, ему присущи функциональные характеристики обычного строения для хранения автотранспорта. Передвижная конструкция имеет все необходимые коммуникации и системы, благодаря которым можно полноценно обслуживать транспортное средство. Главное достоинство сборного бокса, облицованного сэндвичами – возможность многоразовой сборки-разборки и транспортировки, что никак не отражается на его рабочих качествах и внешнем виде.

Сэндвич-панели для гаража: преимущества и недостатки

Гаражи из сэндвич-панелей становятся все более популярными выбором для построек своими руками. Сэндвич-панели представляют собой многослойную конструкцию, состоящую из двух металлических листов, между которыми находится слой утеплителя, такого как минеральная вата или пенополистирол. Основные преимущества использования сэндвич-панелей для гаража включают:

1. Высокое качество и прочность: Сэндвич-панели отличаются высокой прочностью и устойчивостью к воздействию окружающей среды, такой как влага и перепады температур. Это делает их долговечными и надежными.
2. Хорошая теплоизоляция: Благодаря наличию слоя утеплителя, сэндвич-панели обеспечивают хорошую теплоизоляцию, что позволяет сохранять комфортную температуру внутри гаража в любое время года.
3. Быстрый монтаж: Сэндвич-панели собираются пошагово и требуют минимального количества инструментов и времени. Это делает процесс монтажа быстрым и простым.
4. Доступные цены: Сравнительно низкая стоимость сэндвич-панелей делает их доступными для большинства людей, что делает возведение гаража бюджетным и экономичным решением.

Кроме преимуществ, у сэндвич-панелей для гаража также есть свои недостатки. Вот некоторые из них:

• Ограниченный выбор проектов: Готовые проекты гаражей, предназначенные для сэндвич-панелей, не так распространены, как для других материалов. Тем не менее, возможно найти некоторые варианты или разработать собственный проект.
• Ограничения в креплении: Сэндвич-панели требуют специфического крепления, чтобы обеспечить их прочность и стабильность. Это может потребовать дополнительных работ при установке.
• Уход и эксплуатационные особенности: Сэндвич-панели требуют регулярного ухода и обслуживания, чтобы сохранять свое качество и прочность на протяжении долгого времени эксплуатации.

Все варианты и качество сэндвич-панелей для гаража зависят от выбора проекта, основного материала (металлокаркаса или сендвичных панелей) и критериев строительства. Но при правильном подходе сэндвич-панели могут быть отличным решением для постройки гаража своими руками.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

• Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
• Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом;
Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы;
Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер в отверстие до упора и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер в отверстие до упора и затяните гайки;

• Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
• Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 4

Все более широкое внедрение электроники в современные автомобили значительно усложняет их ремонт. Тем не менее, все еще есть автовладельцы, которые управляют своими железными лошадьми самостоятельно.

Именно смотровая яма позволяет судить о состоянии автомобиля без очереди, в спокойной обстановке и в любое время суток собственными глазами. Что я могу сказать — даже нефть нецелесообразно менять без ямы управления.

Преимущества панельных изделий

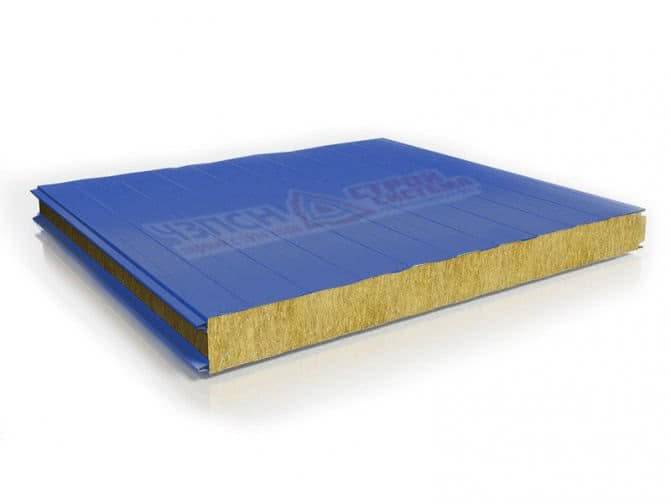

Сэндвич панели

• Легкость материала. Вес панелей довольно незначительный, что позволяет значительно ускорить темпы постройки. Также это избавляет автовладельца от необходимости делать глубокий фундамент, поскольку гаражи из сэндвич-панелей характеризуются своей легкостью и не требуют применения спецтехники. Кирпичное же строение, наоборот, во всем этом нуждается;
• Широкий ассортимент продукции может похвастать практически любыми размерами и формами. Так, длина панелей может варьироваться от 1 до 12 м;
• Диапазон цветов и текстурных рисунков изделий позволяет выбрать приемлемый оттенок для данной местности, не требующий дополнительной отделки;
• Терморегуляция. Гаражи из сэндвич-панелей хорошо удерживают тепло в помещении зимой, а в летний период обеспечивают владельцу приятный прохладный климат;
• Звукоизоляция. Чтобы иметь возможность беспрепятственно проводить ремонтные работы и не оглядываться на беспокойных соседей, рекомендуется устанавливать панели с большей толщиной. Уровень звукоизоляции тогда будет максимальным и не позволит шуму их потревожить;
• Металлическая обшивка панелей гарантирует пожарную безопасность строению, а сами по себе изделия являются экологическим продуктом. Наилучшими характеристиками в этом плане обладает базальтовый утеплитель, способный выдерживать температуру открытого огня длительное время;
• Полимерное покрытие защищает обшивку от возникновения коррозии;
• Строительство гаража из сэндвич панелей возможно проводить как летом, так и зимой, поскольку конструкционный материал обходится без усадки или теплового расширения;
• Небольшое количество строительного мусора после проведения всех работ;
• Долгий срок службы, не менее 25 лет при соблюдении технологии;
• Гараж, построенный из панелей своими руками, значительно сэкономит его владельцу средства, поскольку требует на порядок меньше трудовых и финансовых затрат, чем капитальный из кирпичного материала;
• Вместе с материалом в комплекте полагается инструкция с правильной технологией монтажа, следуя которой несложно построить гараж своими руками в короткие сроки;
• Готовое строение легко демонтировать, если требуется установить его в другом месте.

Подготовка и установка фундамента

Фундамент — основа устойчивости и долговечности постройки. Для гаража традиционно делается ленточный фундамент по периметру стен с последующей заливкой бетонного пола.

При этом, возможны различные варианты:

• Плитный (монолитный) фундамент.
• Свайный или свайно-винтовой.
• Столбчатый.

Часто ошибочно полагают, что, если стены и крыша довольно легкие, то и с фундаментом особо напрягаться не стоит. Однако, учитывая вес автомобиля, различных инструментов, приспособлений и оборудования, которыми рано или поздно «обрастает» любой гараж, общая нагрузка на основание получается вполне солидной.

Еще одним фактором, влияющим на выбор типа фундамента, является состояние грунта и гидрогеологические условия участка. Если почвенные воды находятся высоко, то о ленточных типах фундамента можно забыть. В таких случаях применяются свайный или свайно-винтовой тип основания.

Монолитный (плитный) тип требует большого расхода материалов, но удобен при наличии существенных сезонных подвижек почвы — плита попросту перемещается вместе с верхними слоями грунта, как бы «плывет» на них.

Существует упрощенный вариант возведения плитного фундамента, когда на подготовленный участок (песчано-гравийная подсыпка, планировка) просто укладывается ж/б плита перекрытия нужного размера. Для гаража такой вариант вполне приемлем, но построить в нем смотровую яму или подвал уже не удастся.

Рассмотрим наиболее распространенные вариант — ленточный фундамент.

Порядок действий:

• Выкапывается траншея под ленту на глубину порядка 500 мм (в сложных случаях можно углубиться на 700 мм). Ширина траншеи составляет около 400 мм.
• На дно насыпается и трамбуется слой песка 100 мм. Он компенсирует подвижки почвы, соберет лишнюю воду.
• Поверх засыпается такой же слой гравия.
• Устанавливается опалубка из расчета, чтобы ширина ленты составила не менее 300 мм.
• Внутри опалубки устанавливается слой гидроизоляции — полиэтилен, рубероид или подобные материалы.
• Вяжется или сваривается арматурный каркас. Для такого размера хватит двух рядов двойного прутка диаметром 12 мм с вертикальными перемычками.
• Заливается бетон, выдерживается до полного застывания.
• Опалубка снимается. Заливку пола рекомендуется производить отдельно, но не будет ошибкой одновременная заливка ленты и пола. Если планируется устройство смотровой ямы, то потребуются земляные работы или создание арматурного каркаса, что лучше производить под крышей.

От чего зависят эксплуатационные качества сэндвич-панелей для гаража: основные критерии выбора

Бытовки из сэндвич-панелей – пара часов и готово

Достоинства гаражей из сэндвич-панелей – их немало!

Сэндвичные изделия изготавливаются по принципу пирога – между двумя защитными пластинами из гипсокартона, полимерных современных материалов или оцинкованной стали, размещают утеплитель (его функции выполняет вспененный пенополистирол либо минвата). За счет такой конструкции любое строение из сэндвич-панелей, будь то гараж либо бытовка, получает ряд особых характеристик.

Изготовление сэндвичных изделий

Последние и обуславливают следующие достоинства сэндвичных конструкций:

• Нет необходимости возводить основательный фундамент. Сооружения из сэндвич-изделий устанавливаются на гравийное плотное покрытие либо на простую в исполнении стяжку из бетона.
• Монтаж гаража или хозпостройки не требует привлечения специалистов и строительных организаций. Все работы можно выполнить самостоятельно, причем достаточно быстро.
• Не требуется дополнительно утеплять конструкцию, так как строительство осуществляется из изделий с повышенным показателем теплостойкости. Готовое строение можно использовать без обогрева при температурах до –20 °С.
• При монтаже гаража отсутствует существенный объем мусора и отходов. При этом строительство ведется без использования специальных инструментов, дорогого оборудования и тяжелой техники.
• При необходимости сэндвичное сооружение легко разобрать, перевезти на новое место (малый вес изделий позволяет сделать это практически на любом транспортном средстве) и снова собрать его в короткие сроки.
• Внешний вид сэндвич-построек отвечает общеевропейским стандартам. Применять дополнительные материалы для их облицовки и декоративной отделки нет необходимости.
• Панели сделаны из экологически безопасного материала с отличными эксплуатационными показателями.

Также отметим и то, что строительство гаражей описываемого типа производится без «мокрых» процессов. А значит, возводить постройку можно даже в период зимних холодов.

Плюсы и минусы материала

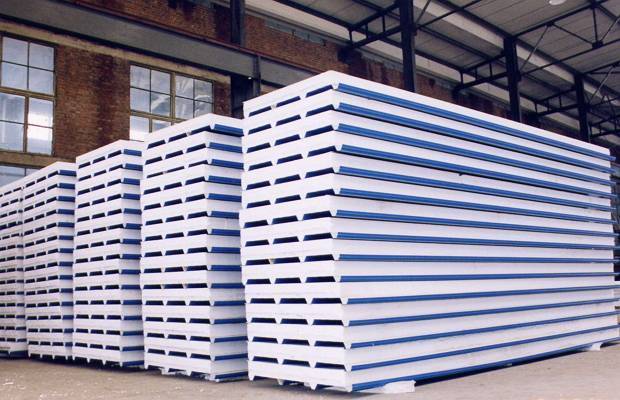

Сэндвич панель

Главное достоинство сэндвич панелей заключается в удобстве их монтажа и быстровозводимости зданий. Для сборки одной стены достаточно нескольких часов. При наличии приспособлений работать можно в одиночку, но с напарником будет намного проще и легче.

Есть у этого материала и другие преимущества:

1. Низкий коэффициент теплопроводности. Строения из СИП-панелей толщиной от 100 мм можно назвать тёплыми для южных регионов. Для северных потребуется толщина не менее 200 мм.
2. Отсутствие необходимости в покупке и монтаже облицовочного материала для внешних стен и отделочного для внутренних.
3. Отсутствие усадки.
4. Лёгкий вес постройки, благодаря которому нет необходимости в возведении мощного фундамента.
5. Качественная звукоизоляция (этот показатель выше у плит с минеральной ватой).

Недостатки сэндвич панелей:

Один из плюсов СИП-панелей можно отнести и к минусам. Это герметичность соединений. Такие швы исключают промерзание, но в то же время здание из этого материала является воздухонепроницаемым. Это может привести к отсыреванию поверхностей, развитию грибка и плесени. Поэтому все строения из сэндвич-панелей требуют устройства качественной вентиляции. Применительно к гаражу она может быть естественной или искусственной (приточно-вытяжной).

Панели длиной свыше 5 м обладают невысокой несущей способностью. Под нагрузкой они изгибаются и деформируются. Поэтому оптимальным материалом для строительства гаража являются полотна длиной 180-250 см.

К недостаткам этого материала относят и лёгкую воспламеняемость. Это в большей степени относится к изделиям с утеплителем из пенопласта и пенополиуретана. Минеральная вата отличается более низким показателем горючести.

Плюсы и минусы

У любого современного стройматериала есть как сильные, так и слабые стороны. Сэндвич-панели – не исключение.

Достоинства:

• Высокая скорость строительства, что способствует снижению его сроков в 10 раз и больше – это наглядно демонстрируют быстровозводимые модульные автобоксы.
• Возможность всепогодной установки пенополиуретановых сэндвичей, исключающих влагонакопление и устойчивых к отрицательным температурам.
• Беспроблемная транспортировка и снижение затрат на перевозку стройматериала, так как панели отличаются не только прочностью, но и относительно небольшим весом.
• Пониженная нагрузка на основание в 100 раз или больше. По этой причине отпадает необходимость исследовать грунт перед строительством и можно сэкономить на возведении капитальной несущей конструкции.

• Исключают необходимость в дополнительной отделке, поскольку плиты представляют собой заводской продукт, полностью готовый к использованию. Фасадные сэндвичи могут похвастаться идеальной поверхностью, которой просто не нужна как внутренняя, так и наружная отделка.
• Гигиеничность: устойчивость к поражению грибком или плесенью, благодаря чему их используют для возведения объектов пищевой промышленности и общественного питания.
• Низкие показатели влагопоглощения, даже в условиях нарушения герметичности в местах соединения панелей друг с другом они не будут превышать 3%.

Отдельно нужно сказать про отличные теплоизоляционные свойства этого материала. Сердечник из базальтовой ваты с учётом толщины сэндвича 15 см обеспечивает такую же теплоизоляцию, как обычная кирпичная стена толщиной 90 см, что даёт возможность сокращения расходов на оплату отопления строения в процессе эксплуатационного пользования.

В отзывах пользователи сборных гаражных боксов часто отмечают, что хранение авто в тёплом и, что немаловажно, сухом гараже, где минимальная влажность поддерживается благодаря продуманной системе вентиляции, продлевает срок службы деталям и агрегатам. Да и заниматься обслуживанием или ремонтом «железного коня» в тёплом боксе намного комфортнее, чем в холодном помещении. К недостаткам можно отнести:

К недостаткам можно отнести:

К недостаткам можно отнести:

• Непродолжительный срок службы – порядка 45-50 лет. Хотя по уверениям изготовителей, оцинкованная сталь, используемая в качестве оболочки сэндвич-панелей, обладает высокими физико-техническими свойствами. Плюс защиту самой оболочки обеспечивает грунтовка в совокупности с антикоррозийным и полимерным покрытием. Стоит ли уповать на это – решать вам.
• Невозможность установки на стенах габаритных навесных полок или других тяжёлых мебельных конструкций.
• Необходимость контролировать состояние замковых частей сэндвичей при монтаже в условиях низких температур.
• Отсутствие «вандалоустойчивости», как у железобетонных сооружений или строений из кирпича, поэтому существует риск взлома или поверхностных механических повреждений – сколов, царапин.
• Использование панелей из базальтового волокна в обязательном порядке требует хорошую вентиляцию. В отличие от однородных материалов, сэндвичи из минваты обладают худшей теплоизоляционной способностью.
• Вероятность появления сквозняка из-за щелей на участках стыковки соседних панелей в случае нарушения схемы сборки и промерзание стыков конструкции в морозную погоду.
• Довольно высокую стоимость постройки, но поскольку покупка того же бетона, кирпича или качественного пиломатериала обходится дороже сэндвичей, то всё это относительно.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

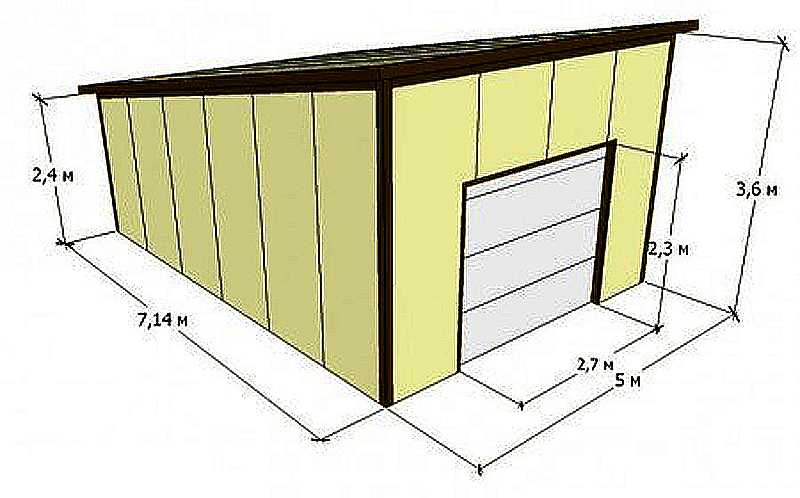

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Гараж для авто, его виды и какой гараж лучше выбрать?

Гараж из сэндвич панелей своими руками

Подготовительные мероприятия

Самостоятельное строительство гаража из шлакоблока начинается с выполнения ряда важных подготовительных мероприятий. Следуйте приведенной последовательности.

Выбор места

В первую очередь выбираем подходящее место для возведения нашего автодомика. Удобно, когда гараж находится рядом с домом – в плохую погоду не придется мокнуть под дождем и пробираться через снежные сугробы.

Выбор и подготовка места для гаража

Лучше, чтобы гараж располагался на минимальном расстоянии от выезда с территории участка. Количество поворотов должно быть минимальным. Не рекомендуется строить гараж из шлакоблока в низине, т.к. это грозит подтоплением атмосферными и грунтовыми водами.

Обязательно убедитесь, что в месте запланированного строительства отсутствуют линии коммуникаций, такие как:

• водопроводы;
• линии электропередач;
• трубы канализации и отопления.

При поломке перечисленных коммуникаций в будущем наличие гаража существенно усложнит их ремонт.

Схема гаража из пеноблоковСхема кладки гаража из пеноблоков

Убедитесь, что при возведении гаража на выбранном месте останется достаточное количество пространства для открывания ворот. Нелишним будет свободное место для парковки машины на время мойки и других работ.

Разметка строительной площадки

Разметка площади под фундамент

Выбрав подходящее место для возведения гаража из шлакоблоков, приступаем к разметке площадки. На этом этапе вам понадобится небольшой набор вспомогательных инструментов, а именно:

• арматурные стержни или другие подобные приспособления;
• молоток для забивки стержней;
• плотная нить для протягивания между колышками;
• рулетка для замеров.

Прежде чем приступать к разметочным работам, нужно в точности определить габариты будущего строения. В этом моменте ориентируйтесь на следующие факторы:

• доступное свободное пространство на участке;
• финансовые возможности;
• индивидуальные предпочтения и потребности.

Если гараж из шлакоблока будет использоваться в качестве места для хранения легковушки стандартного размера, вам вполне хватит строения размерами 6х4 м и высотой 2,5-3 м.

Шестиметровая длина обусловлена габаритами авто (в среднем 4-5 м) с полуметровым запасом для беспрепятственного прохода. Ширина машины составляет в среднем 200-250 см. Примерно по 70 см надо оставить для прохода, установки стеллажей и хранения разного рода материалов, использующихся в гараже.

Ориентировочные размеры гаража

При желании вы можете корректировать размеры постройки на свое усмотрение. Какие-либо строгие ограничения и стандартные габариты в отношении гаражей из шлакоблока отсутствуют.

Разметка площадки под фундамент

Расчет шлакоблока

Выбрав место для строительства и определив оптимальные размеры гаража, приступаем к расчету материалов. Отнеситесь к этому этапу работы с максимальной ответственностью. Из-за ошибок на этапе расчетов вам может попросту не хватить материалов либо же вы зря потратите деньги на ненужные блоки.

Шлакоблок

Расчет будет рассмотрен на примере гаража размерами 6х4 м и высотой 250 см. Кладка выполняется по самому распространенному методу – в половину блока. Размеры ворот – 300х230 см.

Размеры одного блока стандартизированы – 39х19х18,8 см. Исходя из этого, на кладку 1 м2 уйдет 13,6 блоков. Всю постройку вы выложите из 586 элементов. Обычно около 5-10% материала добавляется «на запас». Если в конструкции предусмотрено наличие дополнительных дверей и оконных проемов, учитывайте это при выполнении расчета.

Также вам нужно будет купить бутовый камень для обустройства основания, несколько балок из металла либо древесины (в случае с гаражом указанных размеров будет достаточно пяти 430-сантиметровых балок).

Бутовый камень

Не забудьте купить бетон для заливки фундамента либо компоненты (цемент, песок и щебень) для его самостоятельного приготовления.

Бетон

Также вам понадобится материал для финишного покрытия кровли. При его выборе ориентируйтесь на свои предпочтения.

МеталлочерепицаОндулинТехнические характеристики ондулинаПрофнастил для крышиПрофнастил для крыши

Бетон покупайте или готовьте сами. Пропорции стандартные:

• часть цемента;
• три части песка;
• 4-5 частей щебня.
