Виды балок для опалубки
Конструктивно балка в виде двутавра представляет собой пару полок, исполненных из бруса хвойных пород. Стойки изготавливаются из фанеры или клееного бруса. Элементы двутавра соединяются замком «шип-паз» и клеевым составом, устойчивым к воздействию влаги.
В странах Европы производят балки двух типов:
- UNI – стойки фанерные, для изготовления полок используется ель;
- OPTI – еловые полки, для стоек применяется LVI-брусок.
В отечественном производстве выделяют двутавр БДК-1, в котором под изготовление полок используют сосну, ель, лиственницу, а для стоек применяют березовый фанерный материал, отлично противостоящий воздействию влаги.
Почти все балки от различных изготовителей отличаются желтым оттенком, уровень влажности – от 9 до 13 процентов, показатель плотности равен 450 – 680 кг на кубический метр. Погонная масса балки от отечественного изготовителя несколько выше, чем у европейского аналога 6 кг против 5 – 5.5.
Наибольшим спросом пользуется двутавр 20 на 8 см. Кроме того, используют часто элементы, в которых ширина полок составляет 4 и 6.4 см, толщина стойки достигает 2.4 и 2.7 см. Толщина стойки, изготавливаемой из клееного бруса, не более 1 см.
Исходя из предполагаемого применения, балки бывают следующих видов:
- двутавр из металла или пластика для опалубочных конструкций под заливку фундаментных оснований или перекрытий;
- сплошные и решетчатые ригели. Универсальный вариант считающийся более крепким, чем двутавровая балка из древесного материала;
- выравнивающие балки. С их помощью придаются правильные формы всей опалубочной конструкции, выравниваются углы и стены.
Определение сечения и шага установки элементов перекрытия
Данный процесс требует придерживаться следующих правил:
- Соотношение ширины к высоте конструкции приравнивается 1,4/1. Следовательно, ширина элементов перекрытия зависит от этого показателя и может варьироваться от 40 до 200 мм. Толщина и высота деревянных элементов зависит от толщины теплоизоляции примерно 100–3000 мм;
- Расстояние между элементами, то есть их шаг, может быть от 300 до 1200 мм. Здесь надо учесть габариты теплоизоляции с подшивочным материалом. В каркасной постройке расстояние между балками приравнивают к шагу каркасных стоек;
- Деревянным балкам допускается небольшой изгиб, который для перекрытия чердака составляет – 1/200, а для межэтажного – 1/350;
- При нагрузке 400 кг/м2 соотношение шага к сечению составляет 75/100 мм. Вообще, чем больше сечение балок, тем больше расстояние между ними.
Применяя калькулятор для определения сечения, необходимо пользоваться справочными материалами для более точных результатов.
Кроме полученных точных результатов, прочность конструкции зависит от качества материала.
Заготовки используют из хвойных пород дерева, влажностью до 14%. Древесина не должна быть поражена грибком и насекомыми. Ну а чтобы увеличить срок эксплуатации деревянной конструкции, заготовки перед монтажом необходимо обрабатывать антисептиком. В следующем видео можно понаблюдать пример работы в программе для расчетов перекрытий.
Инструкция по работе с программой
Рассмотренная программа небольшая и дополнительной установки не требует.
Интерфейс программы
Чтобы было понятнее, рассмотрим каждый пункт программы:
Материал — выбираем требуемый материал бруса или бревна.
Тип балки — брус или бревно.
Размеры — длина, высота, ширина.
Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.
Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м². В этом расчете берется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства
Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м²
При относительном прогибе. Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения
Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.
Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.
Калькулятор расчета нагрузки на стропила для определения оптимального сечения
Для изготовления стропильных ног применяется качественный пиломатериал определенного сечения. Его прочностных характеристик должно быть гарантированно достаточно для того, чтобы конструкция крыши могла противостоять всем выпадающим на нее нагрузкам.
Калькулятор расчета нагрузки на стропила для определения их оптимального сечения
Чтобы определиться с этим параметром, придется провести некоторые вычисления. Посильную помощь сможет оказать калькулятор расчета нагрузки на стропила для определения оптимального сечения пиломатериала для их изготовления.
Необходимые пояснения по проведению расчетов будут приведены ниже.
Алгоритм проведения расчета сечения стропильных ног
Работа будет строиться в два этапа. Вначале с помощью калькулятора будет определена распределенная нагрузка на 1 погонный метр стропильной ноги. Затем, по приложенной таблице, можно будет подобрать оптимальный размер бруса для изготовления стропила.
Шаг первый – расчет распределенной нагрузки на стропильные ноги
Калькулятор расчёта запросит следующие значения:
Угол уклона ската. Эта величина напрямую связана с уровнями внешних нагрузок на кровлю – снеговую и ветровую.
С крутизной ската и, соответственно, с высотой конька (конькового узла) поможет разобраться специальный калькулятор, к которому ведет ссылка.
- Тип планируемого кровельного покрытия. Естественно, что различные покрытия имеют собственную массу, которая предопределяет статическую нагрузку на стропильную систему. В калькуляторе уже учтены не только весовые характеристики различных покрытий, но и материалы обрешетки и утепления кровли.
- Необходимо указать зону своего региона по уровню возможной снеговой нагрузки. Ее несложно определить по расположенной ниже карте-схеме:
Карта-схема для определения своей зоны по уровню снеговой нагрузки
Аналогичным образом определяется и зона по уровню ветрового давления – для этого существует своя карта-схема.
Карта-схема для определения зоны по степени ветрового воздействия на кровлю
Необходимо учесть особенности расположения здания на местности. Для этого нужно оценить его «окружение» и выбрать одну из трех предлагаемых зон, «А», «Б» или «В».
При этом есть нюанс. Все естественные или искусственные преграды для ветра могут приниматься в расчет только в том случае, если они расположены на расстоянии от дома, не превышающем величины 30×Н. где Н – это высота здания по коньку. Например, для здания высотой 7 метров получается круг с радиусом 210 метров. Если преграды расположены дальше, то это будет считаться открытой местностью.
- Наконец, потребуется внести высоту дома в метрах (по коньку).
- Последнее окно калькулятора – шаг установки стропильных ног. Чем чащи они устанавливаются – тем меньше будет распределенная нагрузка, выпадающая на каждую из них, но при этом, естественно, увеличивается их количество. Можно «поиграть» значением шага, чтобы проследить динамику изменения распределенной нагрузки – так появится возможность выбрать оптимальное значение для дальнейшего определения сечения стропил.
Шаг второй – определение сечения стропильной ноги
Итак, имеется значение распределённой нагрузки, выпадающей на погонный метр стропильной ноги. Наверняка, заранее была рассчитана и длина стропила (если нет, то рекомендуется перейти к соответствующему калькулятору). С этими данными уже можно войти в таблицу для определения сечения бруса.
Таблица для определения оптимального сечения бруса для изготовления стропильных ног
Есть еще один нюанс. Если стропила получаются слишком длинными, то для повышения их жесткости часто предусматриваются дополнительные усиливающие элементы системы – стойки (бабки) или подкосы. Они позволяют уменьшить расстояние «свободного пролета», то есть между соседними точками опоры. Именно это значение и будет необходимо для вхождения в таблицу.
На иллюстрации стрелками показан пример определения сечения стропила для распределенной нагрузки в 75 кг/погонный метр и с расстоянием между точками опоры в 5 метров. В левой части таблицы можно взять любое из предлагаемых значений, которое покажется удобнее: доски или брусья с минимальными сечениями: 40×200; 50×190; 60×180; 70×170; 80×160; 90×150; 100×140. Кроме того, можно использовать и бревно с диаметром 140 мм.
Стропила – основные несущие элементы конструкции крыши
От их качества и правильности расчета зависят долговечность и надежность всей кровельной конструкции в целом
Много важной информации по этому вопросу содержит статья нашего портала «Стропила своими руками»
Составные балки для металлоконструкций
Сварная двутавровая балка – стандартный компонент металлического проката, представляющий собой металлический профиль в виде буквы «Н» на продольном разрезе. Конструктивные особенности данного вида балок дают преимущество по прочности примерно в семь раз и в тридцать раз по жесткости в сравнении с квадратными трубами с такой же площадью сечения. Именно поэтому двутавры часто используют в качестве несущих конструкций при строительстве зданий и металлоконструкий. Сварной балкой можно укрепить потолочные секции и стеновые перегородки, создавать перекрытия и использовать везде, где основная нагрузка идет на слом или изгиб. Балки хорошего качества можно, например, выбрать в ООО «НЗМК» https://novzmk.ru/izgotovlenie.html, основное направление компании — производство металлоконструкций.
Компоновка составного двутаврового сечения
Двутавровая балка, компоновка составного сечения которой заключается в определении ее размеров, обеспечивается только тогда, когда все необходимые проверки при затратах материала, минимальны. При постоянном значении нужного момента сопротивления, найденном, например, при прочности балки, возможно скомпоновать множество вариантов сечений, которые будут различаться между собой по площе полок и стенки, то есть массой элемента. И главную роль при этом играет высота сечения, от значения которой зависит экономичность окончательного решения.
Элементы проектирования изделия
1) Поперечное сечение по длине. Его обычно компонуют по наибольшему расчетному изгибающему моменту. Однако ближе к опорам момент уменьшается. Изменять сечение целесообразно в том случае, когда экономия от снижения затрат стали превышает расходы от роста трудоемкости ее изготовления. Поэтому менять значение целесообразно, как правило, в значительных пролетов — 12 м и более.
2) Поясные соединения. Для соединения поясов со стенкой обычно используют сварку и значительно реже высокопрочные болты. При отсутствии поясных соединений, пояс и стенка работают независимо, и свободно сдвигаются относительно друг друга при изгибе конструкции. Поясные соединения препятствуют смещению поясов относительно стенки, в результате чего у них возникают сдвижные усилия. Угловые поясные швы выполняют или с одной стороны стенки (односторонние), или из двух (двусторонние). Предпочтение следует отдавать односторонним швам, которые могут применяться, если:
- Нагрузка статическая;
- Общая устойчивость балки обеспечена настилом, который непрерывно опирается на сжатый пояс;
- В местах приложения к поясу направленных сил установлены ребра жесткости.
3) Опорные части балок. Опорные сечения воспринимают опорные реакции наибольшей интенсивности
Поэтому при проектировании этих составных частей, следует уделять особое внимание укреплению их опорными ребрами
4) Узлы соединения балок. Главным элементом при проектировании изделия является технологичность и работа каждого элемента. Поэтому все узлы соединения должны быть выполнены соответственно нормам.

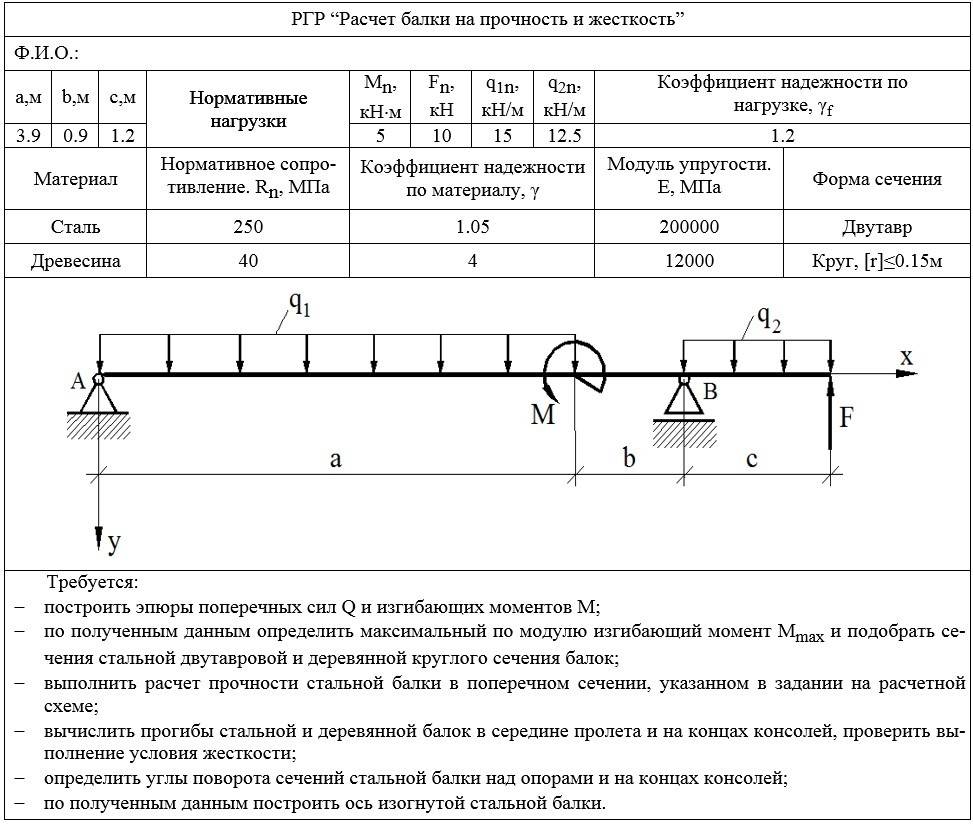

Сбор нагрузок воздействующих на балки
Диапазон различного вида нагрузок действующих на несущие конструкции достаточно велик. Он различается исходя из целевого применения балки, то есть ответа на вопрос эта балка располагается в междуэтажном или чердачном перекрытии. Конструкции междуэтажных перекрытий несут нагрузку в основном только от веса самого перекрытия, от процесса жизнедеятельности людей которые там находятся и того производственного процесса который там проходит.
Так расчетная нагрузка на междуэтажное перекрытие в жилых зданиях равна 150кг/м2 х 1,3 = 195 кг/м 2 .
К оэффициент 1,3 обеспечивает надежность работы конструкции . Вес междуэтажного перекрытия включает вес балок, полов, конструкций потолка, утеплителя. При производстве расчетов вес междуэтажного перекрытия лучше всего рассчитывать в каждом случае индивидуально.
Нагрузка на чердачное перекрытие, эксплуатация которого не предусматривает 70 кг/м2 х 1,3 = 91 кг/м².

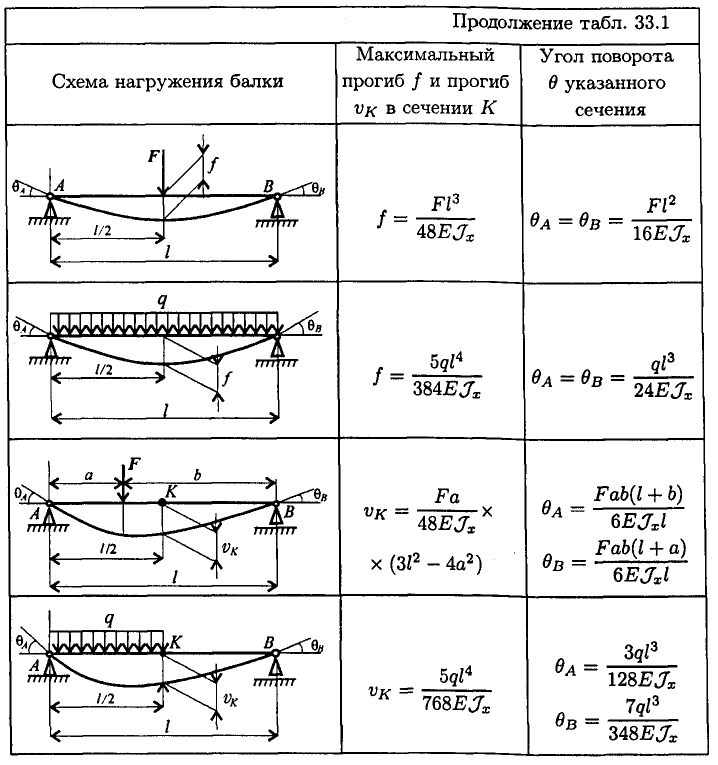

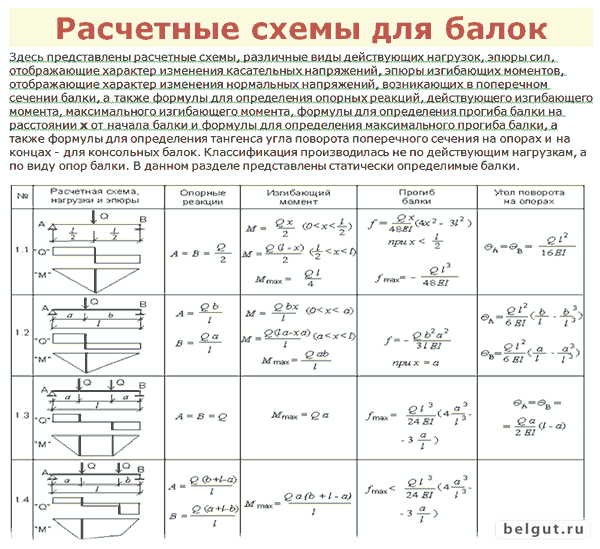

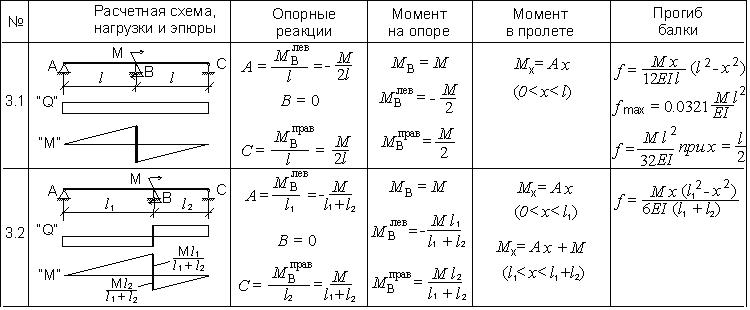

Делая расчет балки на прогиб особое внимание обратите на прогибы которые образуются в несущих конструкциях после того как их нагрузят в процессе эксплуатации. В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций. Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм
Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал, из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба
Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал, из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба
В случае, когда величина прогиба превышает указанные величины, это может нанести существенные деформационные изменения в геометрии потолочных конструкций. Так при длине балки перекрытия 6 метров величина допустимого прогиба будет составлять 17 мм. Если предположить, что потолок в помещении будет из гипсокартонных плит, то образование трещин неминуемо. Поэтому производя расчет, следует сразу же учитывать материал, из которого будет выполняться конструкция потолка. Если заказчик для оформления потолка будет использовать подвесные конструкции типа «Армстронг», то беспокоиться не о чем, а если для отделки будут применяться материалы на основе гипса, минеральных вяжущих, то возможно стоит увеличить надежность перекрытия и увеличить сечение балок, чтобы полностью исключить возможность прогиба.
Так зачем нужен калькулятор
Представленный ниже калькулятор позволит вам моментально просчитать прогиб, несущую способность и многие другие параметры без использования формул и подсчётов. Всего несколько секунд и данные по вашему будущему дому будут готовы.
Быстро и точно, нужно воспользоваться онлайн калькулятором сайт. Надежный и грамотный расчет с учетом СНиП II-25-80 (СП 64.13330.2011).

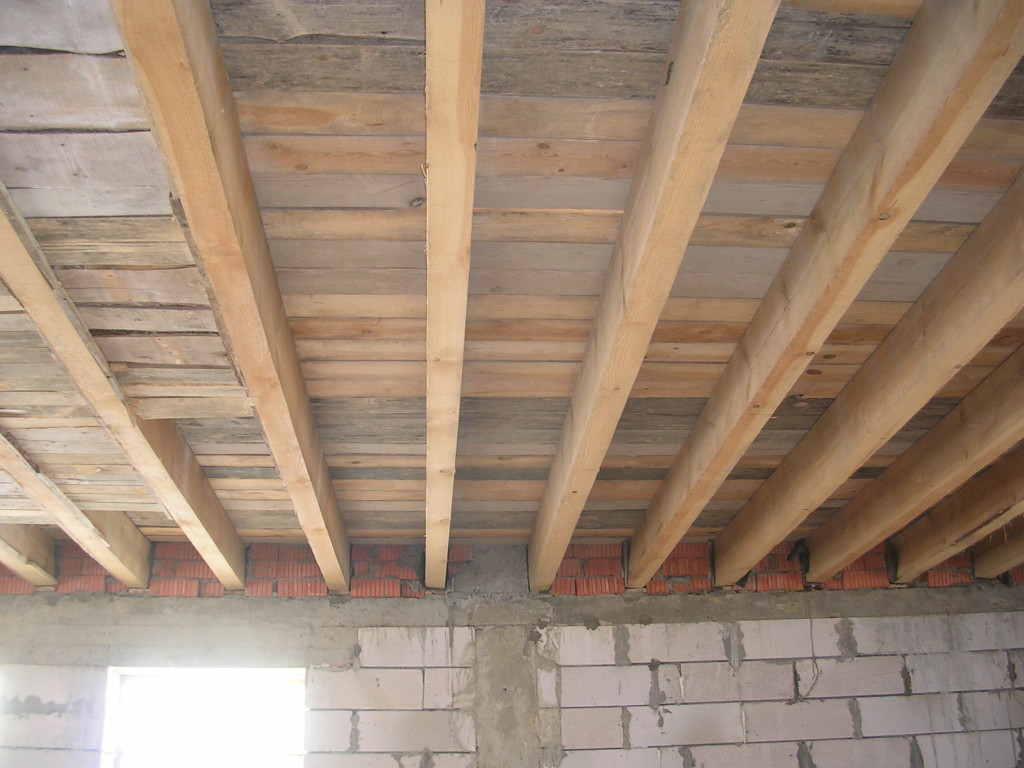

Что такое деревянные балки перекрытия
На-ибо-лее эко-номич-ным ва-ри-ан-том для час-тно-го до-ма яв-ля-ют-ся де-ревян-ные бал-ки пе-рек-ры-тия. Их дос-та-точ-но лег-ко мон-ти-ровать, – не нуж-но прив-ле-кать спе-ци-аль-ную тех-ни-ку.
Де-ревян-ные бал-ки име-ют пре-иму-щес-тво по срав-не-нию с же-лезо-бетон-ны-ми и ме-тал-ли-чес-ки-ми бал-ка-ми в пла-не теп-лопро-вод-ности. Од-на-ко, у них есть и ряд не-дос-татков: низ-кая по-жарос-той-кость, невы-сокая плот-ность и, как следс-твие, воз-можность вы-дер-жи-вать неболь-шие наг-рузки, от-сутс-твие ус-той-чи-вос-ти к по-раже-нию мик-ро-ор-га-низ-ма-ми и на-секо-мыми. По-это-му де-ревян-ные бал-ки пред-ва-ритель-но пе-ред ус-та-нов-кой об-ра-баты-ва-ют-ся спе-ци-аль-ными ан-ти-сеп-ти-ками.
При мон-та-же де-ревян-ные бал-ки пе-рек-ры-тия
ук-ладва-ют-ся на по-переч-ные опо-ры, ко-торыми мо-жет слу-жить до-пол-ни-тель-ный брус, ли-бо ар-мо-по-яс, за-литый по пе-римет-ру клад-ки сте-ны. По-переч-ные опо-ры слу-жат для рав-но-мер-но-го рас-пре-деле-ния наг-рузки на сте-ны, и да-лее на фун-да-мент до-ма. Час-ти ба-лок, ук-ла-дыва-емые на сте-ны, обо-рачи-ва-ют-ся гид-ро-изо-ляци-он-ным ма-тери-алом, обыч-но ис-поль-зу-ют ру-беро-ид, при этом то-рцы не изо-лируют, что поз-во-ля-ет бал-ке “ды-шать”.
Длина деревянных балок перекрытия
Не-об-хо-димая дли-на де-ревян-ных ба-лок пе-рек-ры-тия
оп-ре-деля-ет-ся раз-ме-рами то-го про-лета, ко-торый они бу-дут пе-рек-ры-вать, до-пол-ни-тель-но нуж-но учесть раз-ме-ры зас-ту-пов на сте-ну. Зас-туп бал-ки на сте-ну дол-жен быть не ме-нее 12 см, для бру-са он дол-жен быть не ме-нее 15 см.
Ес-ли при креп-ле-нии бал-ки ис-поль-зу-ют-ся спе-ци-аль-ные ме-тал-ли-чес-кие креп-ле-ния (хо-муты, угол-ки), бал-ка мо-жет ус-та-нав-ли-вать-ся не-пос-редс-твен-но в про-лет меж-ду сте-нами, тог-да дли-на де-ревян-ной бал-ки пе-рек-ры-тия бу-дет рав-няться рас-сто-янию меж-ду сте-нами, где она кре-пит-ся. Но на прак-ти-ке ча-ще все-го бал-ка пе-рек-ры-тия ук-ладыва-ет-ся на сте-ны.
Оп-ти-маль-ный про-лет, над ко-торым ук-ла-дыва-ет-ся де-ревян-ная бал-ка, сос-тавля-ет 2.5 – 4.5 м. Мак-си-маль-ная дли-на бал-ки из де-ревян-но-го бру-са не пре-выша-ет 6 м, тем са-мым оп-ре-деляя мак-си-маль-ный про-лет.
При пе-рек-ры-тии про-летов дли-ной бо-лее 6 мет-ров ис-поль-зуют-ся де-ревян-ные фер-мы.
Калькулятор расчета балок перекрытия из дерева
подберет наиболее оптимальные параметры сечения и шага балки. Попробуйте рассчитать бесплатно прямо сейчас!
Нагрузки действующие на деревянные балки перекрытия
Наг-рузка, ока-зыва-емая на
бал-ки пе-рек-ры-тия,
скла-дыва-ет-ся из наг-рузки от собс-твен-но-го ве-са эле-мен-тов пе-рек-ры-тия (бал-ки, за-пол-ни-тель, об-щивка, кре-пеж-ные эле-мен-ты) и экс-плу-ата-ци-он-ной наг-рузки (пос-то-ян-ной и вре-мен-ной). Экс-плу-ата-ци-он-ная наг-рузка – это вест раз-личны-х бы-товых пред-ме-тов, ме-бели, лю-дей.
Обыч-но, при рас-че-те де-ревян-ных ба-лок для чер-дачно-го пе-рек-ры-тия, ис-поль-зу-ют зна-чение – 150 кг/м2, где 50 кг/м2 – это наг-рузка собс-твен-но-го ве-са, а 100 кг/м2 – это нор-ма-тив-ная наг-рузка для чер-дачных по-меще-ний (СНиП 2.01.07-85) с уче-том ко-эф-фи-ци-ен-та за-паса по прочности.
Ес-ли предполагает-ся ак-тивно ис-поль-зо-вать чер-дачное по-меще-ние для хра-нения ве-щей и ма-тери-алов, тог-да об-щая наг-рузка, при-ма-емая в рас-чет, берё-тся рав-ной – 250 кг/м2.
При рас-че-тах се-чения де-ревян-ной бал-ки для ме-жэтаж-но-го пе-рек-ры-тия, или пе-рек-ры-тия ман-сардно-го эта-жа, об-щую наг-рузку при-нима-ют рав-ной – 350 – 400 кг/м2.
Правильный подбор балок, точность их размеров является определяющим фактором для надежности всего перекрытия. Деревянные балки перекрытия изготавливаются после точного расчета их длины и сечения. Длина их зависит от ширины будущего перекрытия, а сечение рассчитывается исходя из шага установки, планируемой нагрузки и длины пролета. В этой статье будут описаны некоторые нюансы выбора балок, указана методика их расчета.
Деревянные балки являются конструкционными элементами с несущими функциями. При их расчете, выборе материала и монтаже соблюдают следующие правила.
Деревня Глазово, дом 7
По своему проекту мне требовалось собрать составную балку, закрывающую пролёт 4-е метра и являющуюся в дальнейшем частью стропил. Исходный пиломатериал — доска 50*100*3000, сухая, строганная.
Ошибка с балкой может быть катастрофой. Падать с высоты 2,5 метра на обрешетник основания мне совсем не хотелось. Поэтому, все балки после сборки подвергались испытанию и измерялся прогиб в центре при статичной нагрузке в 75-ть килограммов.
Первый тип балки испытания провалил полностью. Т.е. прогиб составил более 10-и сантиметров. Ошибка была в том, что центральную доску я использовал метровой длины.
Выводы были сделаны и я собрал балку с 3-х метровой центральной доской. К ней крепились по 2-е доски(длиной — 2,2м) с каждой стороны.
Центр балки:
12-ть76-и миллиметровых самореза с каждой стороны дополняли 6-ть спиц:
Прогиб в центре, при статичной нагрузки в 75-ть килограмм, у данной балки составил 1,4 сантиметра. Попрыгал на ней — вроде держит. Т.е. уже получился более-менее рабочий вариант, но хотелось большего. Поэтому, следующую балку собрал из 4-х досок(первая из 5-и собиралась). Саморезы вкручивал немного отступив от центра. Использовал только две шпильки, которые являлись дополнительным крепежом для короткой доски с каждой стороны. Центральная часть таким образом вообще получилась без стыков:
Прогиб у данной балки составил 1,3 сантиметра. Т.е. я выиграл по сравнению с предыдущим типом целый миллиметр и сильно упростил сборку.
Коли пошла такая пьянка, решил испытать ещё один вариант балки. Между досками проложил оцинкованную листовую сталь, толщиной 2,5 миллиметра:
Мой образ в голове подсказывал, что сталь будет препятствовать дереву растягиваться при нагрузки сверху в нижней части и сдавливаться в верхней части. Плотно зажатый между досок лист стали не будет скручиваться.
Балка с металлическими листами показала рекордно низкий прогиб при статичной нагрузке — 1,1 сантиметра. Значительно активнее сопротивлялась при прыжках на ней. Выигрыш в 2-а миллиметра не стоил затраченных усилий и средств на модификацию.
Единственную балку со стальными листами решил разместить в середине крыши. Возможно, при более сильных нагрузках и при более длинном пролёте использование листовой стали — оправдано. В моём случае — это барство.
Но я не остановился на этом, на следующий день собрал балку, только уже скреплял доски не 76-и миллиметровыми саморезами, а 120-и миллиметровыми. Результат прогиба — не изменился и составил — 1,3 сантиметра.
Таким образом, в моём случае, для пролёта 4-е метра, используя 3-х метровую доску. Оптимальнее всего собирать балку из 4-х досок. 3-и целиковые, кладутся друг на друга, смещая каждую на 70 сантиметров от предыдущей. 4-ую доску, распиливаем на 2-а куска длиной 1,4 метра и доставляем с двух сторон. Саморезы — не менее 76-и миллиметров.
Когда балка будет являться частью стропил она будет прогибаться ещё меньше. Когда на перекрытия настелю пол и снизу обошью потолком — прогиб вообще не будет заметен.
Расходы:
1) Изоспан АП(70 кв.м) — 1’447 рублей 20 копеек. 2) Саморез 5*100 — 300 штук — 687 рублей. 3) Доска 50*100*3000(сухая, строганная) — 27 штук — 5’572 рубля 80 копеек. 4) Антисептик, бесцветный, Олимп, 2,7 литра — 2 шт. — 730 рублей. 5) Уголок крепёжный 70*70*55 — 4 штуки — 126 рублей 72 копейки. 6) Саморез 5*120 — 200 штук — 578 рублей. 7) Лист оцинкованной стали, 2,5 мм — 485 рублей.
Итого: 9’626 рублей 72 копейки.
