Общие сведения

Казалось бы, кто согласится на позирование на высоте 200 метров вместе с 12 остальными «моделями»? Но не забывайте о том, что времена были совсем другие, а в Америке великая депрессия, практически нет работы и люди хватались за любые возможности заработать на хлеб насущный. Да и к своей жизни они относились…немного легкомысленно. Знаете, сколько в то время было сделано фото на большой высоте, без страхования! Очень много! При этом, без какого-то гонорара, а за ту съемку отлично заплатили. Модели – самые настоящие рабочие, и долгое время никто не знал имен. Но спустя время журналисты и ученые выяснили личности некоторых. Это и шведы, и ирландцы, а крайний справа – Густав Попович (словак). К слову, он прислал домой, для своей жены Маришки фото, опубликованное в газете, с запиской «Смотри, я как всегда с бутылкой».

Приступаем к монтажу

Подготовка балок

Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.

Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.

При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.

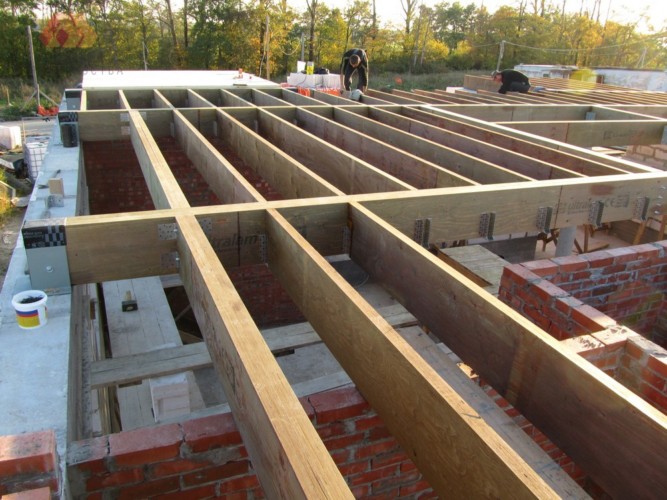

Монтаж балок

Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит

Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку

Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.

Установка наката и теплозвукоизоляционного слоя

Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.

На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.

Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.

Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.

Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.

Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.

В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.

Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.

Другие материалы по теме:

• Виды перекрытий зданий, их конструктивные особенности.
• Как сделать деревянное перекрытие между этажами в кирпичном доме?

Монтаж перекрытия по деревянным балкам

То есть для помещения 4*5 кв.м. необходимо использовать 4х-метровый брус. Если строение сделано из кирпича, то брусья крепят наглухо.  В кладке должны оставлять проемы про строительстве, чтобы туда зафиксировать концы брусьев.

Глубина одного такого отверстия не должна быть менее 18 см. Это требование обуславливается размерами бруса и небольшим зазором, оставляемым на возможное распирание дерева.

Перед тем, как укладывать элементы конструкции, брус срезают под углом в 60 градусов со стороны торца. При расположение спил должен быть зафиксирован на расстоянии 50мм до кирпичей. Таким образом, нижняя часть прилегает вплотную к кладке из кирпича. Концы укрывают рубероидом в несколько слоев и закрепляют гвоздями. Это предотвратит гниение дерева в местах опоры на основание дома.

Работу начинают с монтажа двух балок для ограничения. Их размещение должно быть  в 5 сантиметрах от линии фундамента, для выравнивания используют обрезки дерева, обработанные смолой. Уровни выравнивают по всем направлениям.

Обустройство наката

После закрепления балок к ним прикрепляют бруски размером в 40*40 мм или 50*50 мм, это делается для наката – настила, обеспечивающего теплоизоляцию и защиту от шума. Досками наката покрывают все пространство. Щиты наката нельзя делать снизу балки, поскольку они могут не удержаться только на гвоздях. Применяют шпунтованные доски с пазами для монтажа.

Настил защищают от разрушения, пропитывая антисептиком. Затем обустраивают пароизоляцию, накладывая её листы внахлест на 15 см. затем монтируют утеплитель любого вида. Самый простой- просушенные опилки древесины.

Высота теплоизоляционного слоя для лагов должна быть от 20 сантиметров. Если нет возможности сделать такую толщину из-за лагов, нудно поверх бруса класть лаги, а между ними – слой теплоизоляционного материала. Для выравнивания лагов по уровню нужно подложить под них клинья из пластика.

Несущая способность перекрытия

Перекрытие цокольное по деревянным балкам экономит накат и утеплитель без потери прочности конструкции.  Такое решение позволяет расположить рубероид по всей площади пола, а подсыпку делают гравием или уплотненным щебнем.

Это делается наращиванием поперечного сечения бруса, прибивая доски нужной величины с опорой на фундамент или стены подвала.  Можно использовать металлические швеллеры. Усиление перекрытия делается и укладыванием дополнительных досок между существующими.

Можно воспользоваться более дорогим аналогом — сделать перекрестную схему размещения всех опорных балок. Тогда опора перекрытия будет по всему фундаменты, а в местах соединения балок стягивать их хомутами. Часто легче сделать расстояние между балками меньше, чем мастерить схему с пересечениями.

Особенности строительства перекрытий в кирпичном доме ↑

Если свод монтируют к каменным стенам, необходимо концы балок обернуть рубероидом или обработать смолой, обеспечив гидроизоляцию. Проем в стене, который используется в качестве опоры для балок, поддерживающих деревянные перекрытия между этажами в кирпичном доме, создают такого размера, чтобы присутствовал зазор для вентиляции. Это позволит избежать образование конденсата и дольше сохранить древесину от разрушения.

Порядок работ при монтаже своими руками:

1. В процессе строительства дома, не забывая, как нужно устанавливать балки перекрытия, в стенах на необходимой высоте устраивают ниши, имеющие глубину от 15 см до 20 см. Особенно удобно создавать ниши при постройке стен из двойного силикатного кирпича.
2. Перед монтажом выполняют обрезку концов брусов под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.

   Выполнение среза конца балки

1. Концы слег обрабатывают гидроизоляцией, не трогая торцы для обеспечения выхода влаги из дерева. При необходимости проводят обработку балок антисептиком и средством, повышающим огнестойкость.
2. Выполняют укладку брусьев или досок в ниши с таким расчетом, чтобы между их торцами и стеной сохранялся зазор около 5 см для вентиляции.
3. Каждую третью или четвертую балку фиксируют анкерным болтом к стене.

   Анкерный болт

1. Имеющийся зазор между стеной и брусом заполняют уплотнителем.
2. Далее перпендикулярно к слегам нашивают бруски 50х50 или 40х40, получая обрешетку для крепления деревянных щитов либо облегченных бетонных панелей.
3. Снизу к балкам можно прибить доски, панели или листовой гипсокартон.
4. В устройстве деревянного перекрытия между этажами на деревянные щиты помещают необходимый изоляционный слой. В случае с чердаком могут взять такой сыпучий утеплитель, как керамзит. Можно использовать вариант, когда насыпают глиняно-песчаный слой, поверх которого распределяют слой песка либо шлака.
5. Поверх утеплителя крепят лаги с шагом 50-70 см.
6. К лагам прибивают струганные доски.
7. В качестве альтернативы лагам и струганным доскам можно сделать бетонную стяжку с армированной сеткой.
8. Выполняют окончательную отделку напольного покрытия и потолка.

Схема перекрытия

Правила монтажа в деревянном доме ↑

От того, из какого материала построено здание, зависит, как сделать перекрытие между этажами в доме. В возведении строения, имеющего деревянные стены, существуют также определенные нюансы.

Установка брусов из древесины своими руками выполняется по своеобразным маякам – первоначально монтируются крайние слеги, ориентируясь на которые затем крепят промежуточные. При закреплении крайних балок учитывают, что они должны располагаться не ближе 5 см к ближайшей стене. Используя этот промежуток, размещают слой утеплителя.

Ниши для опоры можно не готовить заранее – в построенных стенах, используя электрическую или бензопилу, вырезают необходимые углубления.

Ниши для перекрытий в деревянных стенах

Поэтапный монтаж пола в деревянном доме:

1. Перед монтажом выполняют обрезку концов слег под углом в 60°-70° для улучшения ее вентиляции после установки, производят дополнительную обработку специальными составами.
2. Обработав концы брусков битумом и обернув рубероидом, укладывают их в ниши. Начиная укладку с крайних балок, продолжают укладывать промежуточные с проверкой горизонтальности расположения уровнем.
3. В процессе укладки каждый третий или четвертый брус крепится к стене с использованием анкерных болтов либо другого крепежа, например, скоб.
4. Затем перпендикулярно к слегам закрепляют бруски 50х50 или 40х40, готовя обрешетку для монтажа деревянных щитов.
5. Сверху нашивают черновые полы, для которых используют не струганные доски либо деревянные щиты.
6. Выполняя монтаж перекрытий, снизу прибивают листовой материал или легкие доски.
7. На черновом полу закрепляют изоляционный слой, в каждом случае выполняющий определенную задачу. Если оборудуется перекрытие дома 1 этажа, необходимо укладывать теплоизоляционный слой для защиты от холода из подвального помещения. А когда настилается пол на 2-ом этаже, достаточно обеспечить хорошую звукоизоляцию.
8. Сверху утеплителя нашивают лаги, к которым затем крепят струганные доски чистового пола. Вместо досок можно использовать плиту ОСП.
9. Завершающим верхним слоем может стать линолеум, керамическая плитка, ламинат или паркет.

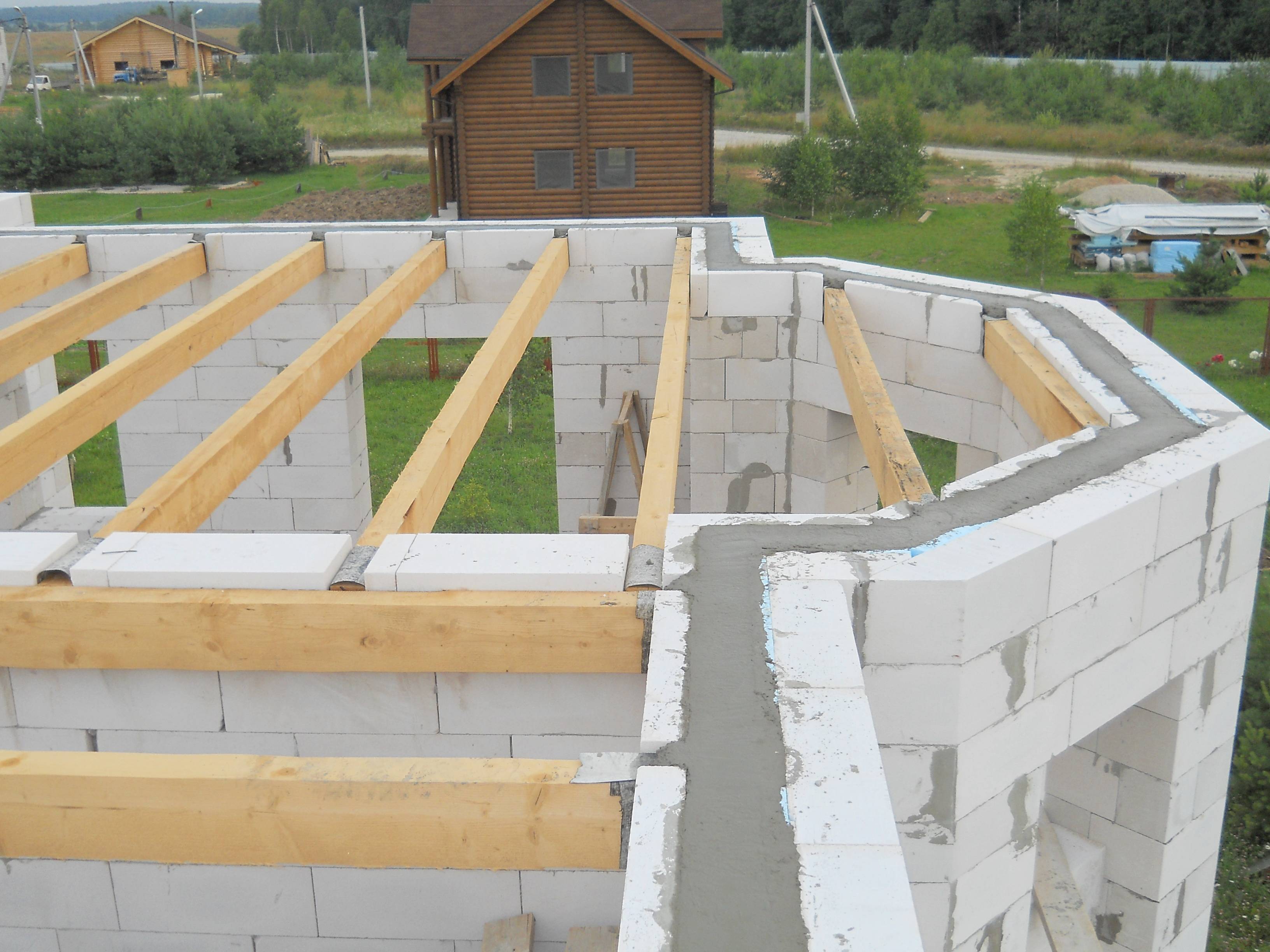

Пример монтажа перекрытия в стене из газобетона

Межэтажные перекрытия в доме из газобетона

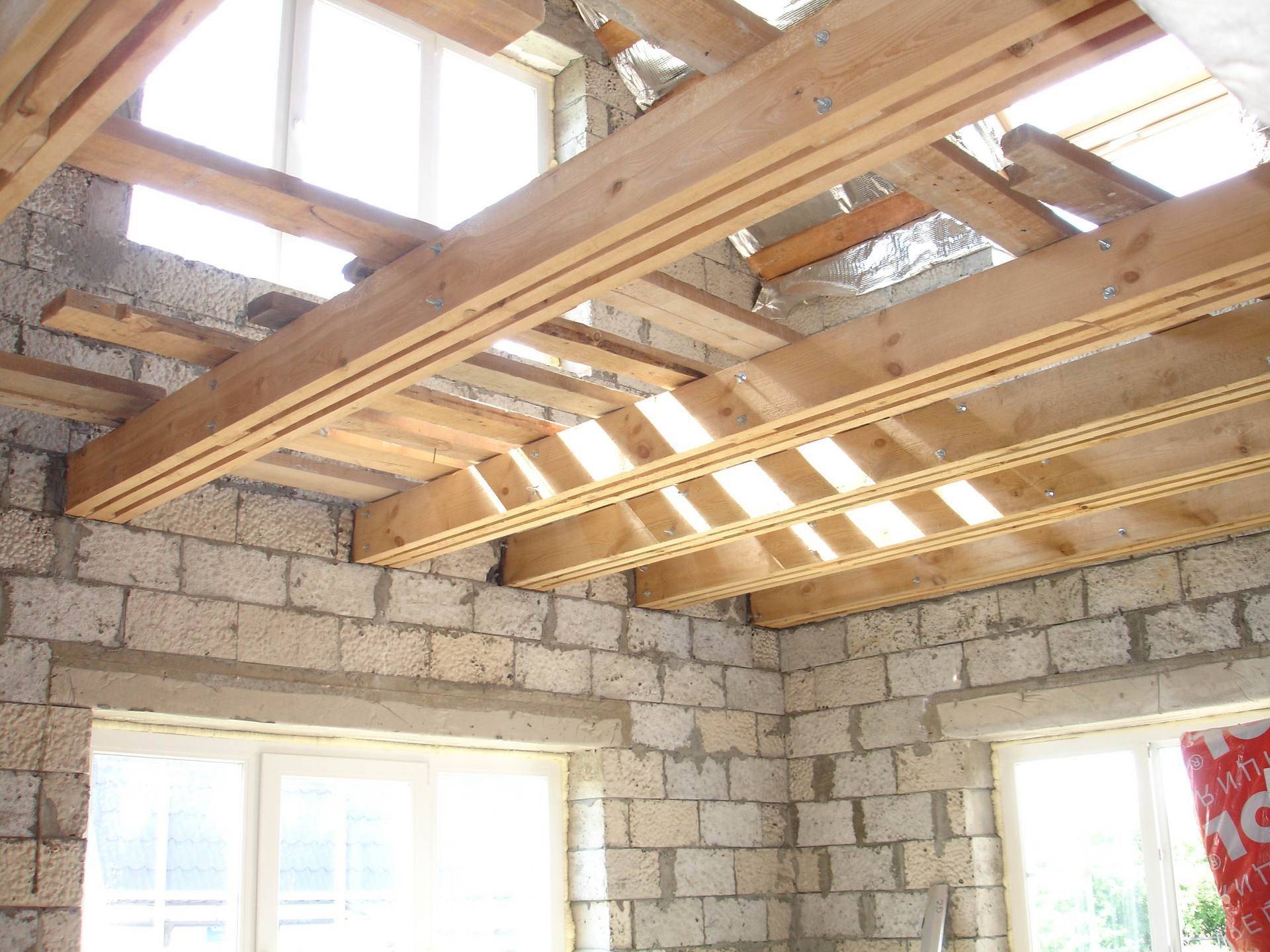

Для закрепления балок на стенах из бруса или бревна используют различные решения

Первое — заглубление торцевых частей не менее чем на 70 мм в пазы, вырезанные в стенах (иногда паз заполняют изоляционным материалом, чтобы исключить появление скрипа). Практикуют также соединение типа «ласточкин хвост» и др. Если закрепление балки предполагает подрубку ее концов, то стоит иметь в виду: согласно СНиП 11-25-80 ДЕРЕВЯННЫЕ КОНСТРУКЦИИ, допустима подрубка не более 1/4 высоты балки. К сожалению, нередко концы подрубают в полдерева, значительно уменьшая сечение балки, из-за чего в зоне распила образуются протяженные трещины, снижается жесткость опоры, что сокращает срок службы здания.

Еще один способ соединения — с помощью специальных опор из оцинкованной стали (хомутов, кронштейнов, уголков и т. п.). Их плюс — технологичность и быстрота монтажа. Бывают опоры с открытым и скрытым креплением. Последние применяют, когда балки должны быть видны в интерьере (пример такого крепежа — Т-образная пластина, длинным плечом входящая в паз, сделанный в торце балки). К опоре балку фиксируют металлическими саморезами, а саму опору присоединяют к стене металлическими саморезами или шурупами-глухарями большого сечения.

Балки зафиксированы на стенах и сращены встык стальными уголками и накладками, которые закреплены саморезами

Сечение и шаг размещения балок выбирают исходя, прежде всего из длины пролета и предполагаемой нагрузки на перекрытие

Ряд специалистов критически относится к использованию подобных опор при закреплении балок на ограждающих стенах. Ведь, согласно указанным выше СНиПам, металлические элементы, применяемые в условиях, при которых возможно выпадение конденсата, должны отделяться от древесины гидроизоляционным слоем. Между тем в случае соединения балки перекрытия с ограждающей стеной металлический крепеж опор может оказаться в зоне точки росы. По словам экспертов, это обернется появлением темных полос на поверхности древесины в районе такого крепежа.

Торцевые части балок заглублены в пазы, вырезанные в стенах

Закрепление на стене стальной опоры для балки с помощью шурупов-глухарей

При использовании же стальных опор для соединения балок перекрытия со стенами внутри помещения (где опасности выпадения конденсата нет) подобной проблемы не возникает. В каменных (кирпичных, пенобетонных и пр.) ограждающих стенах для закрепления деревянной балки еще на стадии их возведения создают так называемое гнездо, в которое и вставляют балку.

Опоры с открытым креплением

Опоры с открытым креплением

Глубина укладки опоры — не менее 150 мм. Конец балки тщательно обрабатывают антисептическими составами и подрезают под углом, чтобы ее торец не насыщался влагой. Притом для отделения древесины от камня конец балки оборачивают гидроизоляционным материалом (чаще всего рубероидом или пергамином в два слоя), оставляя торец открытым, чтобы не было препятствий для свободного отвода водяного пара из древесины. Балку обычно укладывают на антисептированный деревянный накат, закрепленный в гнезде поверх слоя гидроизоляции, механически фиксируя к нему.

Чтобы закрепить деревянную балку, в каменной стене еще на стадии ее строительства создают особое гнездо

Согласно требованиям вышеупомянутых СНиПов, не допускается глухая заделка деревянных конструкций в каменные стены, а значит, гнездо обязательно должно проветриваться. Кроме того, для предотвращения появления в стене мостиков холода его следует заполнить теплоизоляционным материалом (например, паклей), не создавая притом препятствий для движения воздуха.

Вид сбоку	Вид сверху
Вариант опирания деревянной балки на кирпичную стену: 1. Деревянный короб 2. Теплоизоляция 3. Деревянная балка 4. Обертка торца балки гидроизоляцией 5. Металлический анкер 6. Гидроизоляция

Как положить потолочные балки. Перекрытия досками 200 на 50 и другие ходовые размеры

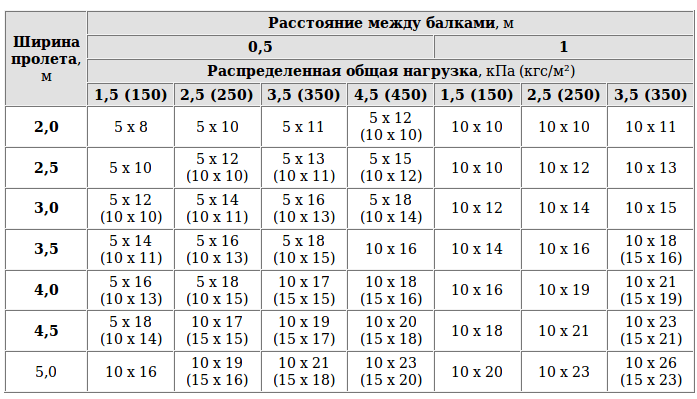

Вот какие балки на пролете 4 метра допускаются нормативами.Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам ( после расчёта ), если планируется перекрывать проём не более четырех метров.

Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят. Деревянная балка более 6 метров : тонкости

Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.

Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.

На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.

50х200 – перекрытие для проема 4 и 5 метров.

Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.

Leo060147 Пользователь FORUMHOUSE

Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.

Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.

Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta .

Roracotta Пользователь FORUMHOUSE

Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.

Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.

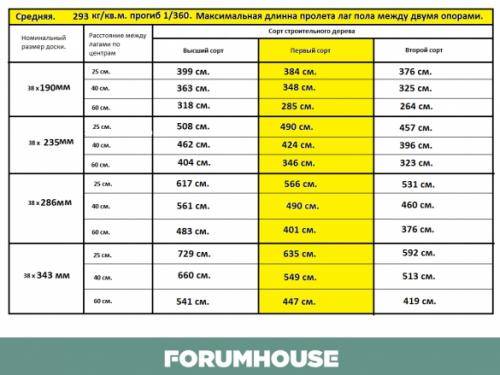

Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.

Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

Устройство пола деревянного перекрытия

После настила наката по деревянным балкам перекрытия устраивают звукоизоляцию, гидроизоляцию и теплоизоляцию, а сверху укладывают пол. Вес звуко-, гидро- и теплоизоляции рекомендуем соизмерять с общим весом деревянного перекрытия и учитывать при расчете
размеров балок. Если деревянные балки положены редко, то сначала кладут половые лаги, а затем деревянный пол. Как установить лаги и уложить деревянный пол, читайте в статье .
Обычно пол укладывают на балки или лаги.

Чердачное перекрытие можно делать с открытыми сверху балками, укладывая только черновой пол и делая его ниже верха балок. В месте прохождения печной трубы проем деревянного перекрытия закрывают несгораемыми материалами (например, двумя слоями асбестового
картона толщиной по 3 мм или двумя слоями войлока, смоченного в глиняном растворе), а трубу в проеме делают толще, читайте об этом в статье .

Рекомендації у виборі будівельних балок і вибудовуванні конструкцій

Головним фактором при виборі балки для вибудовування несучої конструкції буде розрахунок маси максимального ступеня навантаження при вибудовуванні вертикальних поперечних сил. Але в районах, де нестабільні умови клімату і високий ступінь сейсмологічної небезпеки, важливо проводити розрахунки дії горизонтальних поперечних сил. Профілі двотавра можуть мати такі букви в маркуванні-К (колонна двотаврова балка), Б – звичайна і Ш – широкополочная. Якщо вибрати кращі балкові профілі при процесі будівництва – це забезпечення надійності і довговічності конструкції.

Шаг 5. Звукоизоляция, подшивка потолка своими руками, работа с дымовыми трубами

После того, как накат установлен и выполнено утепление (материал размещен на балках), начинается следующий этап – устройство подшивки потолка. Сделать подшивку можно, например, из гипсокартонных плит стандартной толщины (9,5 мм). Устанавливаются такие плиты своими руками легко и оперативно, а поверхность будет ровной. Если вы хотите обустроить мансардную крышу в вашем доме своими руками, к балкам будет прибиваться пол из досок

В таком случае вместе с теплоизоляцией важно сделать и качественную, достаточную звукоизоляцию. Для этого специальные материалы, создающие звукоизоляционную прокладку, укладываются под доски пола

Дополнительную защиту от посторонних звуков и шумов также обеспечит хороший слой утеплителя.

В тех местах, где проходят дымовые трубы, в деревянном перекрытии нужно будет оставить соответствующие отверстия: они обрамляются дополнительными балками, покороче. Эти балки будут опираться друг на друга при помощи специальных хомутов. Планируя устройство такой конструкции, имейте ввиду: расстояние от незащищенной наружной поверхности дымохода до балки должно составлять, как минимум, 40 сантиметров. Можно провести специальные мероприятия — устроить «песочницу», теплоизоляцию или асбестовую прокладку в месте пересечения с перекрытием — тогда это расстояние можно сократить до 10-20 см.

Как можно убедиться, вполне возможно осуществить устройство своими руками деревянных перекрытий в загородном доме, их утепление, звукоизоляцию и другие сопутствующие работы. Главное – следовать всем указанным правилам и применять в работе исключительно качественные материалы.

Требования к деревянным брусьям для перекрытий

Помимо бруса, для деревянных балок применяют бревна, обтесанные с трех сторон или сколотые друг с другом доски. Выбирая материал, из которого будет изготавливаться перекрытие, нужно проследить, чтоб на нем отсутствовали сколы, трещины, гниль, следы жизнедеятельности различных паразитов, к примеру, шашеля.

Балки цокольного перекрытия

На качество дерева влияет уровень его просушки, показатель влажности ни в коем случае не должен превышать 14 %, иначе материал будет иметь малую степень прочности, начнет прогибаться под действием нагрузок. Правильно подобранная балка должна иметь толщину не менее 1/24 от ее длины. К примеру, если ее длина 5 м, то ширина должна быть 20 см. Если достичь необходимой толщины сложно, то складывается несколько узких балок в одну.

Для расчета нагрузок, действующих на перекрытие, нужно учесть тяжесть самого перекрытия (брус, утеплитель, настил) и добавить к ним усредненные показатели нагрузок от мебели, людей и так далее. Очень часто нагрузку на цокольное перекрытие, выполненное по деревянным балкам, принимают равным 400 кг/м2. Учесть все возможные нагрузки достаточно сложно, поэтому при проектировании к полученным результатам добавляют 30-40 %, чтоб получить запас прочности.

Каждая деревянная балка характеризуется прогибом, наименьшее значение которого составляет 1/300 от ее длины. Таким образом, необходимо использовать строительные конструкции (подъемы), способные снизить указанный прогиб. Нужно учитывать, что лиственные породы деревьев нежелательно применять, так как они плохо работают на изгиб.

Устройство

По назначению данные конструкции разделяются на следующие виды:

• цокольные,
• межэтажные,
• чердачные.

Цокольные и чердачные перекрытия требуют усиленной теплозащиты в силу высоких перепадов температур. Для межэтажных оборудуется качественная шумоизоляция, если на верхнем этаже будут находиться жилые комнаты. Конструктивно они состоят из следующих элементов:

• балки,
• подшивное перекрытие,
• изоляционные слои,
• накат,

Второй способ устройства деревянных перекрытий: между брусьями укладываются плиты минеральной ваты. Затем поперек них прикрепляются лаги, которые обшиваются накатом. Третий способ выполняют, как 2-ой, но добавляют еще 1 слой лаг и утеплитель между ними. Таким способом осуществляется усиление несущей способности всей конструкции.

Если устанавливаются балки перекрытия в деревянном доме, следует учитывать его усадку в течение года после возведения. Избежать деформации вследствие этого можно следующим способом: сочленения брусьев с наружными стенами закрепляются не жестко, а концы брусьев обрезают под 60º. В кирпичных стенах делают по-другому: в процессе возведения предусматривают специальные гнезда для закладки бруса. Между его концом и кирпичом должна находиться пропитанная битумом подкладка.

При монтаже деревянных перекрытий допускается наращивать балки. Для этого в месте соединения двух брусьев запиливают замок длиной 0,5-1 м. Элементы скрепляют между собой болтами. Конструкция будет более надежной, если концы наращенного бруса расположить на стене фасада. Кроме этого их надо пропитать битумом, а практически незаметное свободное пространство заложить утеплителем.

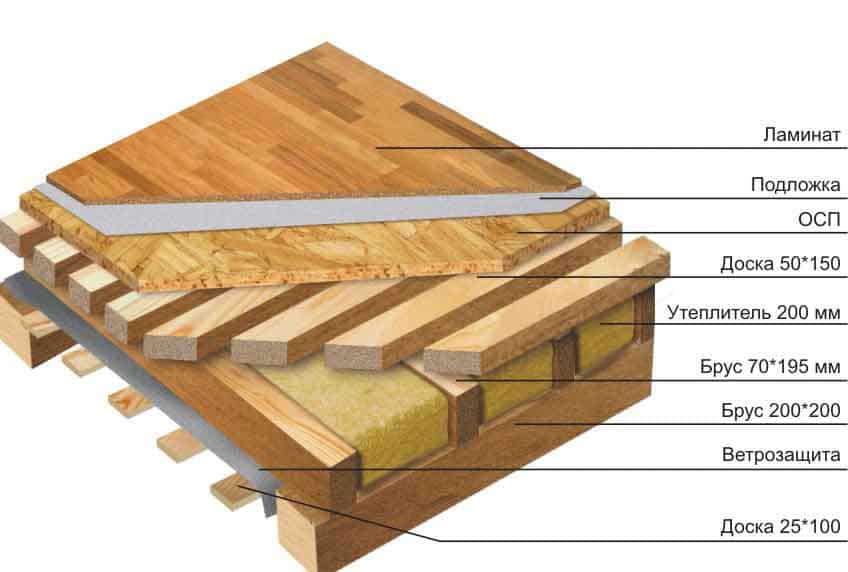

В целом конструкция перекрытия выглядит следующим образом:

• крайние балки располагаются на опорном брусе (мауэрлате) или на верхней металлической обвязке;
• следующие укладываются с шагом минимум 0,5 м (шаг тем меньше, чем больше длина пролета);
• крепление к срубу осуществляется при помощи надставок, прикрепленных болтами;
• между надставками при помощи длинных гвоздей закрепляются вкладыши.

Надставки применяются в случаях, когда уже уложена теплоизоляция, например, плиты минеральной ваты. Монтаж утеплителя снизу вверх осуществить легче и быстрее, поэтому часто используется такой прием. Для надставок берут брус 100 мм.

Разновидности деревянных перекрытий

Классический способ монтажа основан на устройстве несущей части из балок и заполнения пустого пространства. Для этого сбивают накат, состоящий из прилегающих плотно друг к другу щитов или досок. Следует отметить, что для работ часто используется не цельный или клееный брус, а деревянная двутавровая балка для перекрытий, отличающаяся легким весом и высокой прочностью. При помощи такой балки можно осуществить быстрый монтаж перекрытий.

Сама конструкция двутавровой балки делает ее отличным материалом для возведения каркасных домов. Таким образом, весь каркас и перекрытия собираются из одного материала, при этом монтаж не требует применения тяжелой техники. Конструкция двутавровой балки состоит из следующих элементов:

• доски-полки из прочной древесины обеспечивают хорошие несущие характеристики;
• пространство между ними занимает плита OSB; она удешевляет себестоимость изделия, уменьшает вес, что благоприятно сказывается на общем весе дома и его давлении на фундамент.

В заключение следует отметить преимущества деревянных перекрытий для частного домостроения. Домовладельцу не надо нанимать тяжелую технику вследствие небольшого веса бруса. Затраты на строительство минимальные, так как брус и доску можно приобрести из хвойных пород. Материал обладает высокими звукоизолирующими и теплосберегающими свойствами. Крепления осуществляются болтами или длинными гвоздями, что также является легким, быстрым и удобным способом монтажа.

Чтобы перекрытие было максимально надежным, следует подбирать точные размеры балок, используемых для работы. Так, например, расчет деревянных балок – неизменная часть работы перед их изготовлением, в расчет при этом берут длину балок и их сечение. Длина как деревянных, так и металлических балочных конструкций, зависит от ширины планируемого перекрытия, а сечение нужно просчитывать в зависимости от шага, нагрузки и длины пролета.

В Интернете можно найти специальные онлайн калькуляторы, помогающие выполнить расчеты онлайн, но далеко не все доверяют калькулятору, поэтому мы расскажем, по каким формулам и как именно производится расчет балок перекрытия.

Требования к деревянным брусьям для перекрытий

Когда выбирают материал перекрытия, все элементы конструкции тщательно осматривают на наличие повреждений, дефектов, на наличие паразитов, к примеру, шашеля.

На качество деревянных заготовок влияет его просушка, поскольку уровень влажности не должен быть более 14%, в противном случае доски и бревна будут менее прочными и возможны прогибы в местах нагрузок. Типовой размер балки предполагает ее толщину в 1/24 от всей длины.

То есть при длине в 5 метров, ширина должна быть не менее 20 сантиметров. Если подобрать нужный диаметр не представляется возможным, необходимо скреплять между собой несколько балок.

Расчет нагрузок на перекрытие учитывает вес самого тяжелого, а также средние показатели давления обстановки дома, владельцев и прочих предметов.  Усредненное значение давление принимают 400 килограмм на квадратный метр.  К полученным показателям нужно добавить 30-40% для хорошего запаса прочности.

Каждая балка имеет прогиб,  минимальное значение которого – 1/300 от длины. В связи с этим, необходимо делать конструкции типа подъемов, чтобы снизить этот показатель. Лиственные породы дерева работаю на изгиб плохо при балочно-брусовом перекрытии, потому их не применяют для этих целей.

Использование досок и цельного бруса

В случае применения цельного деревянного бруса или досок для устройства перекрытия длину пролёта выбирают в пределах 4–6 м, что в два раза меньше от максимального расстояния при использовании строительных конструкций из клееного бруса. Детали из скреплённых досок часто изготавливаются прямо на строительном объекте.

По прочности конструкции превосходят цельные балки. Основным достоинством изделий считается возможность устройства составной детали из нескольких досок. Строители могут самостоятельно регулировать толщину балки путём скрепления необходимого количества элементов. Доски соединяют между собой при помощи резьбовых элементов. Под болты и гайки устанавливают резиновые или пластиковые шайбы. Элементы предотвращают воздействие коррозии на металлические закладные детали, защищают древесину от врезания гайки при затягивании.

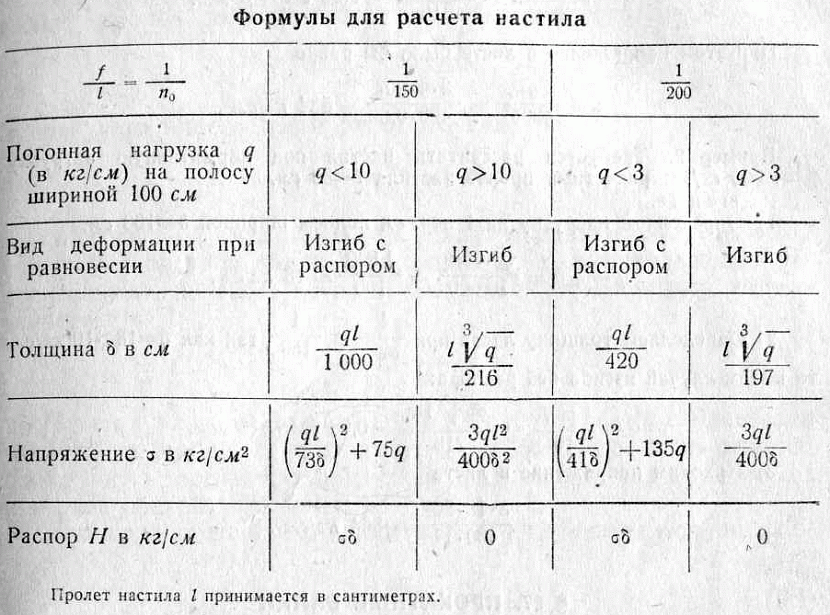

Формулы для определения изгиба балки

При расчете необходимо учесть силу сопротивления материала, из которого изготовлена конструкция. И только после этого рисуется схема, где указывается сила давления на балку.

Таким образом происходят измерения для вычисления изгибаИсточник novainfo.ru

Процесс расчета выглядит следующим образом:

1. Используя формулу площади прямоугольной фигуры S=b*h, определяется сечение балки, а так же берется ко вниманию ее длина L;
2. На балку воздействует сила давления Q, которая изгибает ее в центре, а ее концы образуют угол θ. Обязательно учитывается изначальное положение конструкции f;
3. В схеме концы импровизированной балки установлены совершенно свободно, при этом опоры установлены стационарно. В этом случае нет реакции, как в случае горизонтального закрепления конструкции, и концы балки перемещаются в свободном направлении.

Изгиб предмета под давлением определяется формулой Е=R/Δ. В этом случае Е – это показатель, который берется из справочника, R – сила давления на предмет, Δ – это показатель, который получается в процессе изгиба.

Имея все необходимые показатели можно узнать, какой будет инерция, для этого используется формула:

Δ = Q/(S·Е)

Если же нагрузка будет равномерна по всей длине балки. То нужно использовать такую формулу:

Δ = q·h/(S·Е).

После всех этих вычислений, приходит черед к определению изгиба по системе Юнга. То есть, балку изгибают таким образом, что ее концы выворачиваются в разные стороны, при этом имеют разные куты изгиба. В таком случае в формуле обе части нужно умножить на число L и тогда получается следующее равенство:

Δ*L = Q·L/(b·h·Е)

Формулы можно найти в справочникеИсточник pol-exp.com

Если рассматривать вариант, где балка с одной стороны будет стабильно зафиксирована, а на втором конце будет равновесие, то формула будет выглядеть следующим образом Mmax = q*L*2/8. Если использовать эту величину в формуле для определения изгиба балки, то получится следующее равенство:

Δх = M·х/((h/3)·b·(h/2)·Е).

Момент инерции, который вычисляется b·h2/6 можно условно обозначить W. Таким образом, формула будет иметь совершенно другой вид:

Δх = M·х/(W·Е), где W=M/E.

Чтобы узнать точные показатели изгиба балки, необходимо рассчитать две величины:

• момент прогиба;
• инерцию.

Кроме того, на прогиб имеет огромное влияние условие, при котором концы балок будут либо зафиксированы, либо находиться в свободном положении. Обязательно учитывается способ давления оказываемого на предмет, а так же в каких местах оказывается это давление и как оно распределяется по всей балке.

Все приведенные выше формулы можно использовать только в том случае, когда давление равномерно распределено по всей площади предмета. В том случае, когда нагрузка припадает только на одно определенное место, расчет проводится при помощи интегралов.

Правильные расчеты – гарантия прочности конструкцииИсточник remontik.org

Таким образом, для точного определения изгиба балки следует все делать в следующей последовательности:

1. В первую очередь составляется подробная схема предмета, который будет исследоваться;
2. Измеряются все параметры балки и обязательно учитывается сечение;
3. Определить каким будет максимальное давление на балку, а так же вычислить в каком месте будет оно оказано сильнее всего;
4. Обязательно нужно проверить материал из которого изготовлена балка на прочность.
5. Обязательно определить жесткость предмета.

О расчете прогиба балки в видео:

Расчёт деревянного перекрытия

Монтаж деревянных перекрытий выполняется балками с соотношением сторон 7:5. Размеры подбираются в зависимости от их длины и предполагаемых нагрузок. Минимально допустимый прогиб должен составлять до 1/300 на всю длину. Иногда в целях снижения прогиба допускается применение строительного подъёма, когда производится монтаж изогнутой балки либо сращивание двух балок под определённым углом. Толщина подбирается такой, чтобы она составляла более 1/24 от длины. При этом можно сращивать доски одной породы древесины до расчётных размеров сечения с креплением на саморезы через каждые 20 см с их расположением в шахматном порядке.

Длина балок должна быть больше расстояния между стенами минимум на 30 см, чтобы с каждой стороны она входила в стену по 15 см. Данные для выбора параметров балки приведены в таблице 1.

Таблица 1. Распределение нагрузки между балками в зависимости от расстояния между ними и ширины пролётов.
