Электропроводка в бане своими руками: пошаговая инструкция

Как устанавливается электрический щиток

Первым делом следует определиться с местом, где будет установлен электрощиток. При его выборе необходимо соблюдать ряд правил:

• выбранное для электрощитка место должно быть проветриваемым и сухим;
• нельзя устанавливать его там, где возможно образование конденсата и его скапливание на внутренних элементах;
• к месту установки электрощитка должен быть обеспечен свободный доступ;
• при выборе места необходимо учитывать его освещённость — желательно устанавливать электрощиток на солнечном участке;
• следует правильно выбрать высоту расположения коробки, её верхняя часть должна располагаться не ниже 150–180 см от пола;
• в случае укладки однофазной проводки разрешается использовать трехжильный кабель.

Закупка кабелей и электрооборудования до начала монтажных работ

Если речь идет о том, как правильно провести проводку в бане, то все оборудование и кабели должны обладать высоким уровнем защиты от воздействия повышенной влажности и температуры. Обычно оборудование и материалы для подобных условий имеют класс защиты IP24, что защищает систему от воздействия частиц размером 1,25 сантиметра, а также от брызг воды.

Кабели в помещениях бани должны соответствовать определенным требованиям, если речь идет о парилке и моечной.

Рекомендуется использовать одну из следующих марок:

• ПВКВ;
• ПРКА;
• ПРКС;
• РКГМ (многопроволочный);
• ПМТК;
• OLFLEX HEAT 205 (одно- или многопроволочный).

Каждый из указанных кабелей с легкостью выдержит влажностную и температурную нагрузку в 180 градусов по Цельсию. Если же речь идет о том, как сделать электропроводку в бане (в комнате отдыха, тамбуре), то использовать можно стандартный кабель ВВГнг-LS или NYM. Опять же стоит напомнить, что нужно делать выбор в пользу медножильных кабелей. Их предельная нагрузка и сопротивление механическим нагрузкам значительно выше.

Защитные системы автоматического отключения (УЗО, автоматы и дифференциальный автомат) с учетом нагрузки, которая будет оказываться на электросеть в целом и на каждую из ее ветвей в отдельности. Каждая из установок должна быть отмечена на схеме с указанием параметров для них.

Особенностью работы таких установок является их автоматическое срабатывание на определенные параметры электрического тока в сети. Чувствительность установки к перегрузке может быть разных классов: от A до D. Соответствующая маркировка наносится на корпус выключателя.

Индивидуальные особенности:

1. Класс A – обладает наибольшей чувствительностью. Применяются такие установки в условиях, когда отключение электросети требуется осуществить за считанные миллисекунды и в быту они практически никогда не используются.
2. Класс B – годится для тех случаев, когда основные используемые приборы могут использоваться в условиях повышенной нагрузки какое-то время.
3. Класс С – самые популярные установки для бытовых условий. Автомат не сразу реагирует на перегрузку, а отключает подачу электричества лишь при серьезных нарушениях в работе системы. К примеру, при коротком замыкании.
4. Класс D – монтируется на основной линии, по которой электрическая энергия подается в здание. Выполняют такие установки рубль дублирующих, чтобы отключать подачу электрической энергии в случае отказа автоматов класса С.

Если речь идет о том, как провести свет в бане своими руками, то все осветительные приборы и розетки должны подбираться с учетом уровня безопасности (по ГОСТу должно быть значение IP-44 или IP-65). В комплекте с розетками должны обязательно присутствовать уплотнители из резины.

Все лампы должны быть защищены от воздействия влаги. Корпус светильника должен быть изготовлен из материалов, которые не подвергаются эффекту коррозии, а непосредственно лампа – из жаростойкого стекла с повышенной прочностью.

Не допускается использовать пластмассовые элементы и лампы дневного света, которые под воздействием температуры просто взрываются, за счет чего выделяются газы, вредные для человеческого организма. Лучше всего использовать оптоволоконную осветительную систему, которой не страшно воздействие высокой температуры и влажности.

В обмывочной и комнате для отдыха необходимо устанавливать светодиодные лампы, которые обладают достаточной мощностью и при этом отлично экономят электрическую энергию. Преимущество светодиодных осветительных приборов заключается в том, что они имеют напряжение от 3 до 12 вольт.

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

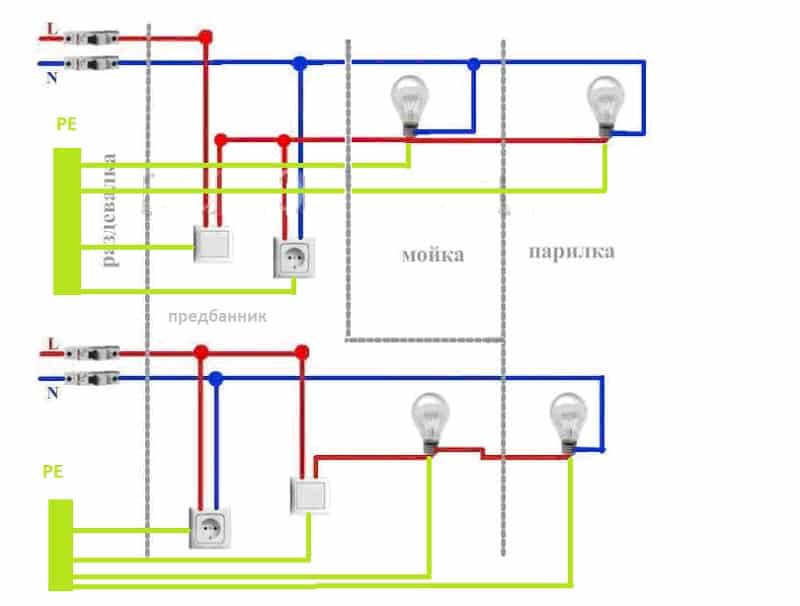

Схема электропроводки в бане

Для того, что грамотно выполнить электромонтаж необходимо перед приобретением материалов и комплектующих составить схему электроснабжения.

Схемой необходимо предусмотреть:

• Наружные сети, которые можно выполнить по воздуху или в земле. Вариант прокладки выбирается индивидуально застройщиком, в зависимости от технических и финансовых возможностей, требуемого дизайна;
• Устройство ввода (электрического щита), и при необходимости – узла учета электроэнергии;
• Внутреннюю разводку, в соответствии с экспликацией помещений и предъявляемым к ним требованиям. Определяется количество светильников и установочных изделий (выключателей и розеток), а также нагревательного оборудования (электрических печей, обогревателей и т.д.);
•  Устройство контура заземления.

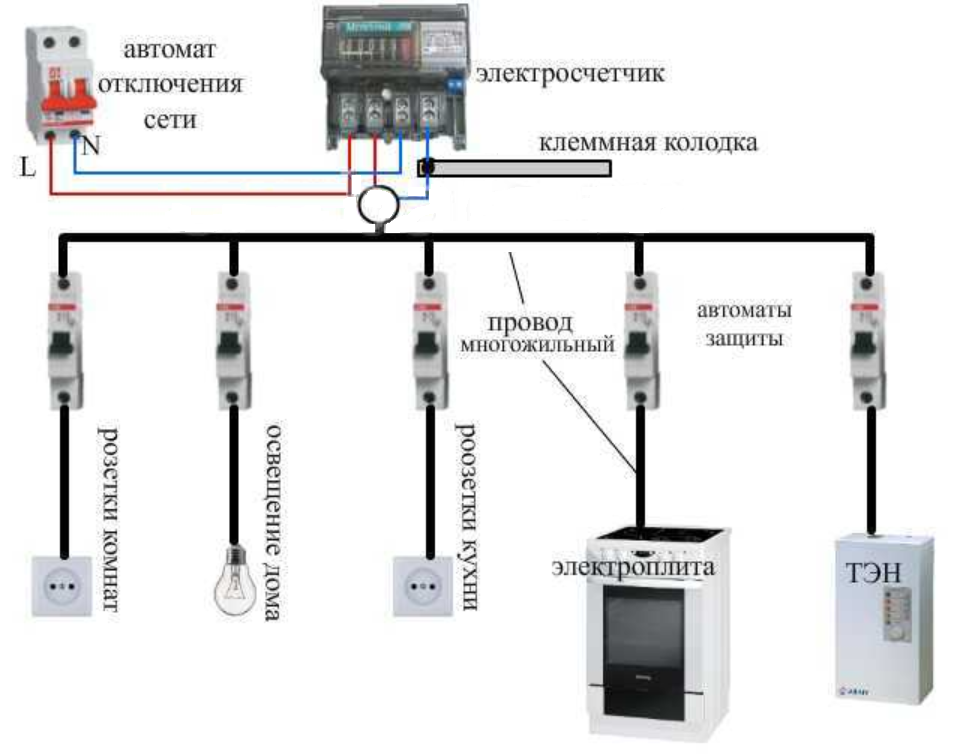

Вариант схемы электроснабжения может выглядеть следующим образом:

Схема электропроводки в бане

Какое напряжение сети выбрать?

В связи с различной потребностью в обеспечении нужного уровня мощности, проводка в бане может питать как осветительные приборы, и то в небольших по площади помещениях, так и мощное оборудование. Из-за этого отличается тип и уровень используемого напряжения:

• Однофазное сетевое – применяется при среднем уровне нагрузки на проводку в бане от 1 до 14кВт. При этом вся баня запитывается от однофазных сетей напряжением 220 В.
• Трехфазное сетевое – используется для нагрузки проводки в бане от 20 до 40 кВт, когда в бане подключается электрическая печь, теплый пол и другие мощные электрические приборы (водонагревательные котлы, насосы и т.д.).
• Однофазное пониженное – позволяет запитать баню безопасным напряжением в 12 В или 36 В, которое можно применять для освещения парилки в бане без угрозы человеку. Актуально для небольших бань с низкими потолками, в которых единственным потребителем для поводки выступает система освещения.

После выбора уровня напряжения, составляется схема проводки с учетом мест расположения всех потребителей.

Основные требования к прокладке кабеля в бане

Использование различных устройств, а также световых приборов в бане предполагает наличие электрической сети для их питания. Для того, чтобы организовать устройство электрической сети в бане своими руками следует провести ряд предварительных расчетов. Необходимо четко понимать какие электрические приборы, розетки, выключатели, осветительные устройства и т.д. будут использоваться, определить их количество для подбора необходимого сечения кабеля. От правильно рассчитанной нагрузки будет зависеть не только бесперебойная эксплуатация всей электрической системы, но и безопасность жильцов.

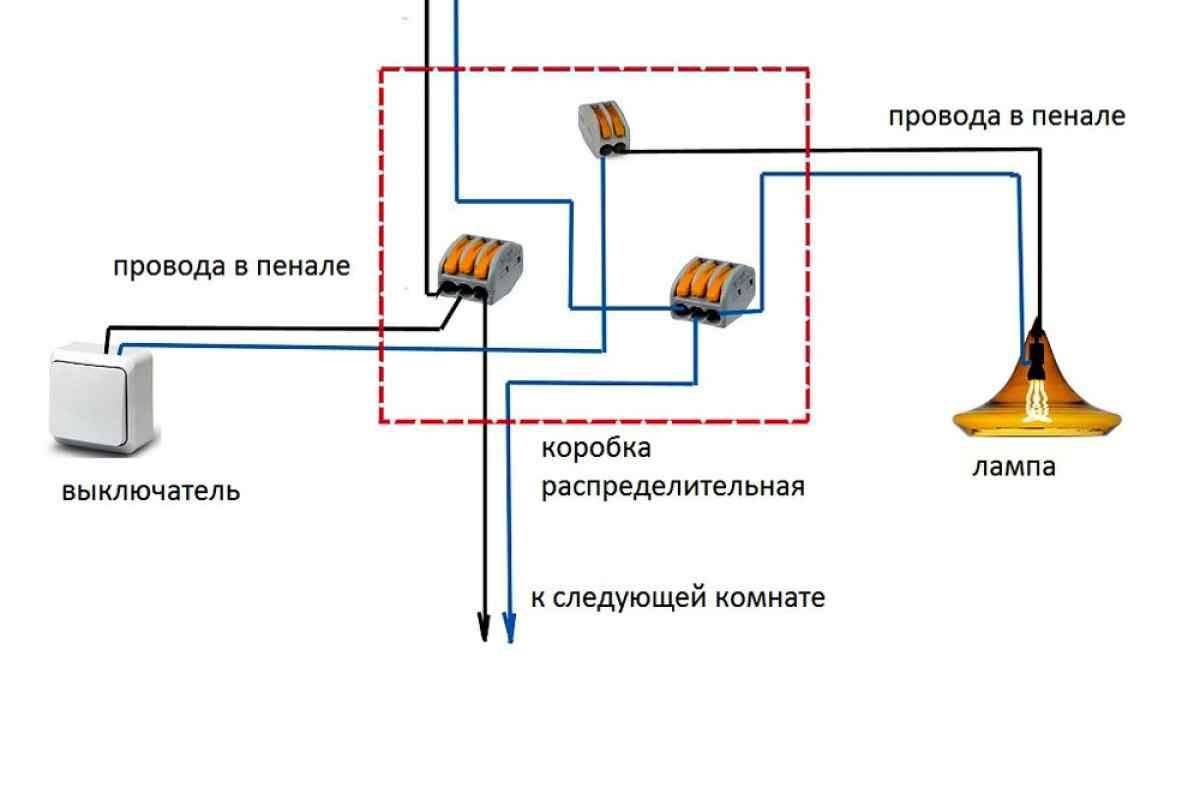

Базовая схема разводки электропроводов в бане

Монтаж электропроводки в бане невозможен без специальных навыков и знаний в области норм и правил безопасности. Поэтому среди общих требований к прокладке электропроводки в бане следует выделить основные:

• Электрический кабель должен представлять из себя единый отрезок без скруток и стыков. Если существует необходимость разрыва кабеля, то следует соединять отрезки с помощью специально предназначенной коробки, предохраняющей места соединения от попадания влаги, пыли и т.д.
• Монтаж кабеля следует производить в строго вертикальном или горизонтальном положениях. Повороты трассы производится под углами 90 гр
• Регламентируемые расстояния: горизонтальная линия трассы должна находится не ближе 10-20 см относительно потолка, при этом кабель не прокладывается ближе 10 см до линии окон и дверей.
• По евро стандартам с учетом подключения современных электрических приборов розетки монтируются на расстоянии 30-60 см от уровня пола

Основные виды труб для электропроводки

Для укладки электрической проводки на стенах используют:

• жесткие магистрали из стали или негорючего пластика;
• эластичные рукава с гофрированной поверхностью, выполненные из синтетических материалов, не поддерживающих горение.

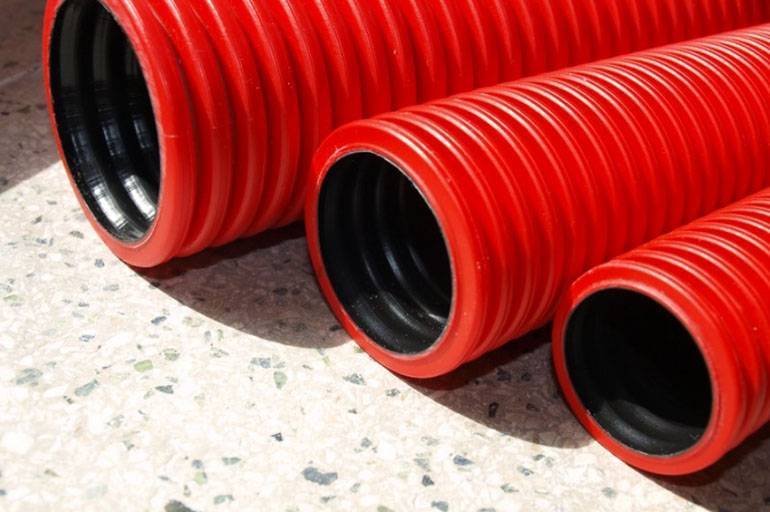

Гофрированные

Эластичные рукава позволяют аккуратно обходить неровности на фасадах здания. Для протяжки кабеля используют стальную проволоку. Гофрированные трубки соединяют муфтами и крепят на стене на клипсах. Пластик не проводит электрического тока, а резиновые втулки на входах в распределительные коробки предохраняют проводку от осадков или конденсата. Конструкцию можно разобрать для ремонта или частичной модернизации. Комплектующие являются многоразовыми.

Для прокладки в грунте используют армированные рукава, выполненные из полиэтилена высокого давления. Гофра не рассчитана на механические нагрузки: при сдавливании магистраль лопается и не защищает кабель. Синтетический материал не разрушается под воздействием влаги. Для уличного монтажа используют гофрированные трубы с внешним слоем из полиэтилена низкого давления, не разрушающегося под воздействием солнечного света.

Металлические

Стальные трубы устанавливают вдоль фасада здания на кронштейнах. На концах магистралей и переходных муфтах убирают мелкие заусенцы, способные порвать изоляцию кабеля при протяжке. К недостаткам металлических труб относится электропроводность, в случае пробоя канал оказывается под напряжением. Оригинальные магистрали для кабелей выполнены из оцинкованной стали и не требуют окраски. Изделия тяжелы и дороги, постепенно вытесняются гофрированными и сплошными рукавами из пластика, не проводящего ток.

Пластиковые

Трубы из пластика, устойчивого к механическим и климатическим воздействиям, защищают проводку от повреждений. Магистрали соединяют герметичными муфтами, не пропускающими влагу и пыль. Трубы фиксируют на фасадах скобами или кронштейнами. Эластичности деталей достаточно для обхода небольших неровностей.

Ключевые требования безопасности к проводке

К электрификации таких помещений, как сауны или традиционно любимые в нашей стране бани, предъявляются повышенные требования безопасности. Это объясняется большей влажностью воздуха (и, как следствие,образованием конденсата), высокой температурой в парилке и моечном отделении

Принять во внимание нужно и материал стен. Чаще всего это дерево, материал с повышенной пожароопасностью

Ключевые требования к устройству проводки:

1. Вводной щиток необходимо расположить в наиболее защищённом от температурных перепадов месте (предбанник, тамбур, помещение для отдыха), иметь отдельное УЗО или дифавтомат (срабатывание при токе утечки < 0,05 Ам), соответствовать требованиям IP 44.
2. Для сауны или бани необходимо качественное отдельное заземление (РЕ-проводник), ёмкости которого будет достаточно для всех потребителей тока. Если есть электрокотёл, то он должен быть заземлён отдельно.
3. Неразъемные линии от точки подключения до щитка. Желательно исключить любые распределительные коробки.
4. Лучше всего, если оборудование имеет степень защиты от IP55 и выше, кабели имеют 3 жилы с обязательным заземлением и изоляцию, выдерживающую температуры от -40 до +130 °С.
5. Кабель прокладывается с использованием металлорукавов или огнеупорной гофры. Для изоляции используются только негорючие или самозатухающие материалы.
6. Для крепления элементов проводки запрещено пользоваться металлическими шурупами, саморезами и т. д. Разрешено только использование диэлектриков.

Подробно правила освещения баньпарилоксаун изложены в ПУЭ (правила устройства электроустановок). Это базовый регулирующий документ, где прописаны требования к разнообразному электрооборудованию.

Не поленитесь тщательно изучить требования положений ПУЭ перед началом работ.

Это интересно: Перекрестный выключатель — схема подключения, чем отличается от проходного, как подключить из нескольких мест + видео

Расчет мощности проводки для бани

После постройки бани вам необходимо проложить в ней проводку. Перед ее прокладкой вам необходимо будет правильно составить схему. Схема проводки в бане должна составляться с учетом агрессивной среды.

Перед началом монтажа вам следует определиться с сечением кабеля. Сечение необходимо выбирать исходя из количества приборов, которые будут находиться в этом помещении. Именно от приборов будет зависеть сила тока. После определения с мощностью всех приборов вам необходимо с помощью специальной таблицы рассчитать сечение. Для бани лучше всего использовать провода с самозатухающей оболочкой.

Если в бане будет устанавливаться дополнительная техника, тогда вам необходимо прибавить к сечению еще несколько миллиметров. Подключение новостройки к электричеству имеет подобный способ расчета кабеля.

Меры предосторожности при выполнении проводки

1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В.

   В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях

4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
7. В щитке рекомендуется обозначить все элементы маркером.

Меры предосторожности при выполнении проводки

1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В. В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях
4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
7. В щитке рекомендуется обозначить все элементы маркером.

Способы подведения

Перед тем, как планировать процесс монтажа электропроводки в бане, необходимо провести к ней силовой кабель. Для этого существует всего два способа:

• Воздушный;
• Подземный.

К преимуществам воздушного способа можно отнести его низкую стоимость, а также скорость монтажа. В этом случае используется кабель марки СИП 4.

Важно! Строго запрещено использовать кабель марки СИП для проведения по чердачным помещениям, поэтому для введения в помещение бани используются кабеля ВВГ или НГ.

Для того, чтобы закрепить кабель во внешней стене бани, его необходимо поместить в гофротрубу или короб из пластика. На месте ввода кабеля СИП устанавливается бокс с автоматическим выключателем.

Проводить под землей довольно затруднительно и накладно, поэтому в этом случае пользуются моделью кабеля марки ВБ6Шв. Преимуществом данного способа является защита кабеля от повреждений.

Монтировать электропроводку внутри помещения бани лучше открытым способом, поскольку он более безопасен и удобен. В этом случае линии проводки довольно просто просматриваются, а также не возникают сложности в процессе замены или ремонта.

Рассмотрим более подробно воздушный и подземный способ подведения кабеля к бане.

Воздушный способ подведения

Прокладывать кабель по воздуху более опасно, нежели под землей, поскольку в этом случае он будет постоянно подвержен испытаниям: перемены погоды, атмосферные осадки, ультрафиолет, ветер – все это неблагоприятно влияет на структуру кабеля.

В связи с этим, он должен быть достаточно прочен и обладать хорошей защитой от всех погодных капризов.

Для того, чтобы провести провод от дома до банного строения, обычно используются:

• Кабель без изоляционного слоя;
• Кабель СИП с изолирующим слоем.

Лучше всего остановить свой выбор на втором варианте, поскольку СИП покрыт плотным полиэтиленовым слоем, что защищает его от любых воздействий, а жила его изготовлена из алюминия. Также он довольно жесткий, благодаря чему не требует установки дополнительного каркаса.

Итак, если вы решили провести кабель к бане воздушным способом, вы должны знать несколько правил и требований к данному процессу:

1. Расстояние от кабеля до проезжей части должно быть минимум 6 м;
2. Расстояние от кабеля до пешеходной части должно быть не менее 3,5 м;
3. В случае, когда кабель опускается с опоры, превышающей 25 метров, необходимо установить дополнительную опору;
4. Минимальная высота входа провода в банной строение – 2-3 м.

В качестве проводящего кабеля при воздушном способе подведения обычно используется СИП4, название которого расшифровывается, как самонесущий изолирующий провод. СИП4 не имеет несущего троса.

Сечение алюминиевых жил кабеля СИП4 должно приравниваться 16 кв.мм. Если планируется осуществлять двухфазный ввод, то кабель должен быть двухжильным. Если же трехфазный – четырехжильным.

Чтобы провести кабель при помощи стальной трубы, необходимо следовать таким правилам:

1. Для того, чтобы предотвратить попадание влаги в трубу, необходимо изогнуть ее верхний конец полукольцом;
2. Нижний конец стальной трубы в обязательном порядке закрепляется под углом в 5-15 градусов, наклоненным в сторону улицы;
3. Необходимо качественно окрасить трубу, а также проделать отверстие в самом ее низу, дабы конденсат беспрепятственно вытекал наружу;
4. К стене труба крепится при помощи хомутов, а к крыше – при помощи стальной растяжки и болтов.

Подземный способ подведения

Наиболее надежный, но не всегда уместный способ. Как уже говорилось ранее, подземный способ подведения кабеля к бане требует довольно больших материальных затрат.

Однако именно при таком способе подведения кабель максимально защищен от повреждений и долгое время не требует замены и ремонта.

В качестве кабеля для проведения подземным способом используется ВБбШв – бронированный кабель, имеющий четыре медные жилы.

Сечение всех медных жил приравнивается 10 мм.кв. Между внутренней и наружной оболочкой находится металлическая оплетка, из-за чего ВБбШв  прочнее кабеля СИП.

В процессе проведения кабеля под землей первым делом выкапывается траншея, глубина которой варьирует от 0,7 до 1,2 м. Затем необходимо высыпать 10 см песка на дно траншеи и уже на него выкладывать кабель, который сверху также засыпается песком.

Информация. Для того, чтобы обеспечить кабелю максимальную защиту от механических воздействий, рекомендуется выложить поверх песка ряд кирпичей.

Для вертикальной укладки кабеля можно использовать трубы и уголки из металла, однако это строго запрещено при горизонтальной укладке кабеля, поскольку может привести к образованию конденсата.

Правила заземления

Для того, чтобы обеспечить полную безопасность для жизни и здоровья людей, находящихся в бане, необходимо обеспечить качественное заземление. Чтобы это сделать, необходимо подготовить провод с тремя медными жилами, первая из которых ноль, вторая – фаза, а третья – заземление.

Информация. Во избежание путаницы в проводах их обычно окрашивают в определенный цвет: ноль – синий, заземление – желто-зеленый, а фаза окрашивается в любой другой цвет. Это предусмотрено правилами электрики.

После того, как каждый из кабелей ввели в щиток, нужно провести провод заземления. Для этого он выводится на улицу и крепится к металлическому уголку, который после устанавливается в землю на глубину до 0,5 м. К уголку нужно прикрепить земляную шину щитка, к которой подключаются все клеммы заземления.

На сегодняшний день большинство бытовых приборов, которые мы используем, оборудованы заземлением. Убедиться в этом можно лишь посмотрев на вилку прибора, оснащенную специальной клеммой.

Подготовительный этап

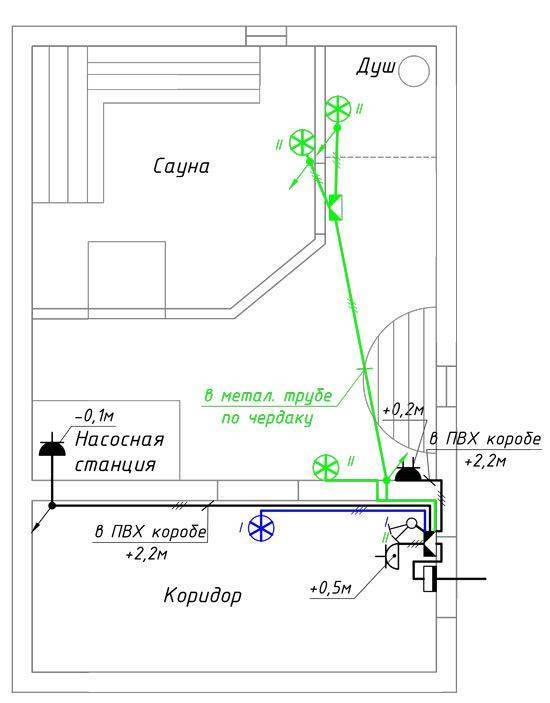

При обустройстве электрики в бане своими руками схемы и чертежи лучше всего доверить опытному специалисту.

Объясняется это тем, что все нюансы столь специфического помещения сможет учесть лишь знающий электрик с довольно большим опытом работы.

На схеме доступно описано размещение выключателей, розеток, осветительных приборов, а также их точное количество.

Помимо этого, с помощью схемы электропроводки можно заранее рассчитать нужную длину кабеля, а также его мощность.

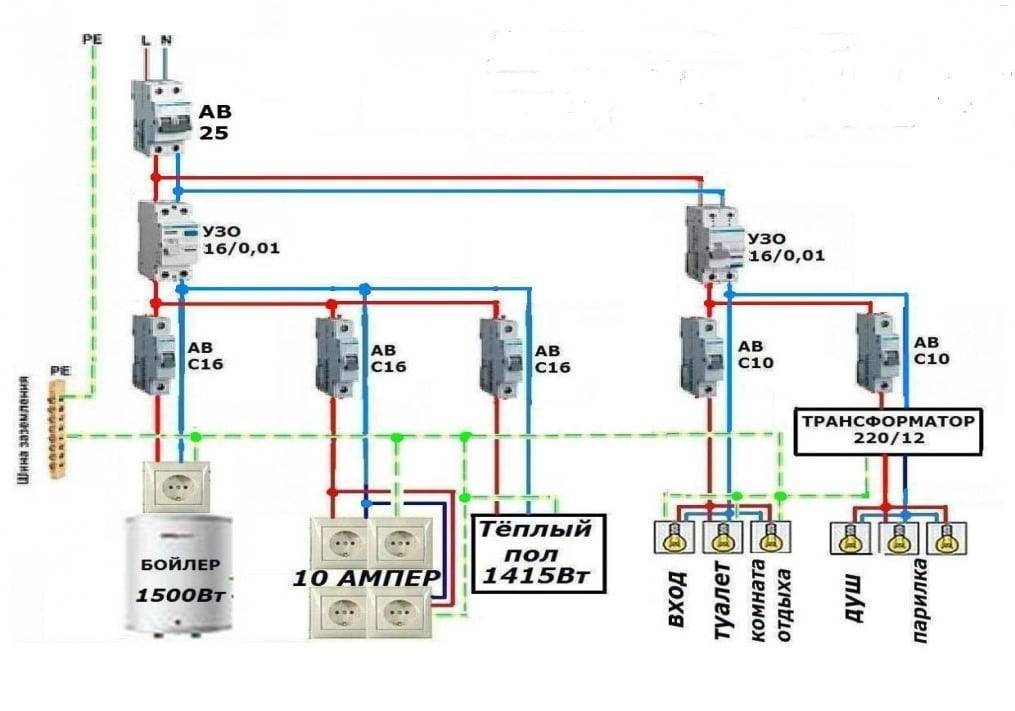

Схематический чертеж электропроводки в бане мало чем отличается от схемы жилого строения.

Внимание! Необходимо отметить, что электрощит для банного сооружения должен быть отдельным, поскольку только в этом случае при возникновении опасности можно максимально быстро обесточить строение

Подключение электрокаменки

Для подключения электрокаменки вам понадобится трёхфазный автоматический выключатель и магнитный пускатель. Автомат – это защита от коротких замыканий и перенапряжений, пускатель способствует автоматическому управлению отоплением.

Для её подключения остановите свой выбор на кабеле марки РКГМ или ПВКВ, все они термостойкие. В этом случае не используются розетки, каменка подключается кабелем прямо со щитка.

Важно правильно установить датчик влажности и температуры, он должен располагаться над входной дверью в парилку, а щит управления вообще лучше вынести в соседнее помещение. Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания

Если мощность каменки небольшая (до 4 кВт), то достаточно будет однофазного питания.

Наглядно общие принципы электрификации бани на видео:

В принципе сделать проводку в бане своими руками можно, но всё же не пренебрегайте специалистами в этом деле. Если не приглашаете их для монтажа, то хотя бы консультируйтесь по любому спорному вопросу. Помните, что это гарантия вашей безопасности.

Какие лампы подойдут в парилку

В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.

В первой зоне ставить светильники и прокладывать кабель запрещено.

Нужно помнить несколько простых рекомендаций:

1. Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
2. В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
3. При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.

   Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.

4. Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.

Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:

Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному.
Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит

Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении.
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания. Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия

Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева.
Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений.
Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.

С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.

Обзор цен на популярные светильники для бани.

Монтажные работы

Предварительно приобретаются необходимые электротехнические материалы, инструментарий. Для безопасной эксплуатации электропроводки в бане необходимо приобрести работоспособный силовой кабель. Сечение подбирается с учетом нагрузки. Рекомендуется 1,5 мм2 для тока в 19А, 10 мм2 – 70 ампер. Толщина оболочки витого шланга, изготовленного из тонкой металлической ленты, должна быть не менее 2 мм.

Монтаж электропроводки в бане начинается после прокладки силового кабеля. Присоединяются розетки, выключатели, иное необходимое оборудование. Основное при проведении работ – иметь представление о применении трех проводников: фазы, ноля, земли.

Их функции:

• фаза – основной проводник, по которому протекает ток;
• ноль является заземлителем электросети;
• земля соединяет приборы электрической сети с заземлителем.

При перепутывании во время монтажа при эксплуатации человек попадет под напряжение. Фаза проверяется отверткой с индикатором, загорающимся при её нахождении.

Подключается к силовому кабелю распределительный щит из негорючих материалов, устанавливающийся в предбаннике, комнате отдыха. В приемнике-распределителе электрической энергии устанавливается входной автомат, устройство защитного отключения. Последний необходим для обеспечения пожарной безопасности, обеспечения работы имеющихся приборов в атмосфере повышенной влажности. Разъемы для подключения электрических приборов, выключатели, подрозетники должны быть защищены от водяных брызг. Вся проводка монтируется через полостный автоматический выключатель или устройства защитного отключения с током 10-30 мА. При невозможности – трансформатор 220/12 вольт.

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

1. Монтаж электрического щитка;
2. Разводка проводки в бане от щитка;
3. Установка осветительных приборов и их подключение к проводке;
4. Установка розеток и их подключение к проводке;
5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

• Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
• Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.
