Дымоход для бани: керамический, кирпичный, из нержавейки

Материалы, которые применяются при изготовлении дымовых труб

Труба в бане, а точнее материал, из которого она изготовлена, во многом зависит от типа банной печи, ее конструкции, компоновки, размещения во внутреннем пространстве помещения и иных немаловажных факторов. Основными материалами, следует признать такие:

Кирпич — до сравнительно недавних пор, один из основных, наряду с природным камнем, материалов для возведения трубы для печи в баню. Отличается хорошими теплотехническими качествами, жаростойкостью и безопасностью в использовании, долговечностью в эксплуатации. До этого, основным материалом выступали глинобитные конструкции, армированные подручными материалами для придания всей системе приемлемого уровня механической прочности и устойчивости. Недостатками кирпича стоит признать сложность сооружения любой конструкции из штучных материалов. Кроме этого, не всегда удается получить чистую поверхность проводящего канала, что даже вызвало появление такой специфической финишной операции, как шабрения;

Керамика — дымоход в баню такого типа, — первая попытка ускорить возведение труб, путем применения однотипных составных конструкций. Кроме скорости монтажа, обеспечивалась и лучшая чистота поверхности каналов. Керамические трубы для банных печей отличались долговечностью и приемлемой устойчивостью к кислой среде конденсата. Из недостатков стоит отметить сложность изготовления и дороговизна таких элементов, если они исполняются по всем технологическим требованиям, чувствительность их к ударной нагрузке, достаточно большой вес собранной конструкции. При этом можно столкнуться с недостаточной толщиной стенок, для поддержания необходимой внутренней температуры, что особенно остро проявляется в условиях сурового климата в северных широтах;
Бетон и асбестоцементная смесь — дымоходы для банных печей из них являлись более дешевой альтернативой керамике, в первую очередь ,благодаря отсутствию в процессе производства стадии энергозатратного обжига изделий. Из недостатков стоит отметить достаточно спорное применение асбестосодержащих материалов в банном строительстве;
Металл — легкие, быстрые в монтаже конструкции, которые при необходимости оснащаются большой номенклатурой фурнитуры и дополнительного оснащения, что без труда позволит соорудить в сжатые сроки канал любой конфигурации и назначения. Ключевыми недостатками стоит считать высокую склонность к образованию конденсата и корродированию тела трубы под его воздействием, а также пожарную опасность металлических изделий. Проблема конденсата и отчасти пожарной безопасности решается применением сэндвич-систем, а коррозии — нержавеющей стали. Очевидно, что это влечет за собой существенное удорожание трубы для бань, но очень часто достоинства такой системы превалируют над ее высокой ценой.

Очень часто, материал, из которого изготовлена труба на печь в баню определяет тип конструкции. То есть, если труба сама воспринимает всю нагрузку, то ее относят к самонесущей, ежели нагрузка воспринимается стенами, растяжками, рамами, то она самонесущей не является.

Виды дымоходов из нержавейки

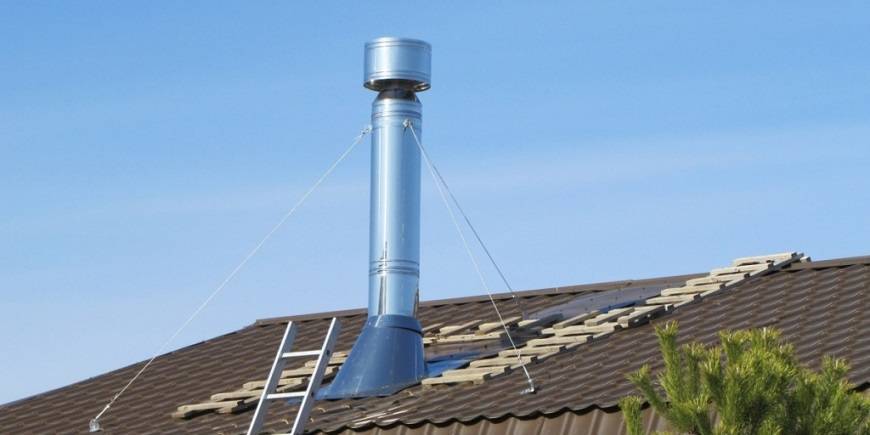

Дымоход из нержавеющей стали

На дымоходы специалисты часто делают обзоры, но потенциальным покупателям необязательно знать все профессиональные тонкости. Им достаточно понимать, что трубы подбираются в соответствии с отопительной системой, установленной в доме:

печь;
камин;
котёл и т.д.

Исходя из этого, дымоходы делят на две группы:

С проходом через крышу и верхним выходом. Такая конструкция проходит напрямую через камеру сгорания и кровлю. Она легко собирается и устанавливается, но должна быть исключительно хорошего качества, так как проходит через дом.
С задним выходом. Такой дымоход оптимален для систем, у которых выход из камеры сгорания находится сбоку. Подобные трубы часто монтируются снаружи здания.

Также трубы делятся на:

Материалы и особенности изготовления дымохода для дровяной печи

Выбор материала для дымохода будет зависеть от того, какая печь устанавливается в бане.

Кирпичная печь может быть оснащена дымоходом, также выложенным из кирпича , металлическим или сделанным из асбестоцемента.
Металлический же вариант печи с обустроенной каменкой обычно дополняют таким же дымоходом (реже — из асбестоцемента). Но чаще всего это — металлические трубы с прослойкой утеплителя, так называемые сэндвич-дымоходы.

Металлический банный дымоход

Асбестобетонный вариант дымоходов, особенно для банных печей, нежелателен по самой главной причине — это пористость материала. В связи со структурными особенностями асбестоцемента, конденсат остается на стенках канала на длительное время или даже впитывается в них, что приводит к разрушению материала. Такая труба может лопнуть или же, прогорев, даже взорваться. Чтобы конденсата образовывалось меньше, трубу из асбестоцемента одевают в теплоизоляцию и обкладывают кирпичной кладкой.

Из какого бы материала ни была выполнена труба дымохода, ее части должны быть герметично соединены между собой, а кирпичная кладка не должен иметь щелей. Эти изъяны дают возможность попаданию вовнутрь холодному воздуху, который не только снижает тягу, но и способствуют образованию конденсата.

Диаметр трубы должен быть также рассчитан правильно — если он будет больше необходимого, дым, поднимающийся по нему, будет быстро остывать, что также способствует образованию конденсата.

Стоит особое внимание уделить и выбору толщины дымоотводной трубы бани. Внутренний вариант дымохода должен иметь стенки не менее 12 см, а наружный — 38—40 см толщиной

Это также убережет от быстрого охлаждения, а значит, от конденсации влаги.

Важнейшим фактором для этого отдела печи является идеальная гладкость внутренних стенок трубы. Она обеспечит нужную тягу, а значит, сажа не будет откладываться на стенках в больших количествах. Пористые же поверхности способны скапливать большое количество гари, от которой дымоход придется достаточно часто очищать. Если выстроена кирпичная труба дымохода, то в чердачном помещении ее затирают глиняным раствором и производят ее побелку

Благодаря таким мерам предосторожности, в случае появления трещин в кладке или других дефектов, их можно будет сразу обнаружить, так как черный дым станет просачиваться через трещины затирки, и на побелке его хорошо будет видно. Это — визуальный сигнал о необходимости срочного ремонта

Иногда для банных печей используется комбинированная конструкция дымохода. В этом случае нижняя его часть возводится из кирпича, а верхняя, проходящей через перекрытия и кровлю, изготавливается из современной сэндвич-трубы.

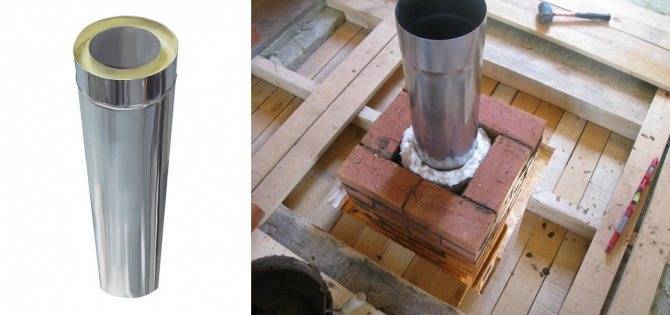

Переход от кирпичного к металлическому дымоходу

Такой вариант позволяет устраивать аккуратные небольшие проходы, которые легче будет оформить жаростойким материалом.

Как сделать дымоход в бае своими руками: пошаговая инструкция

Монтаж дымохода можно разделить на несколько стадий.

Стадия №1. Подготовительная.

Прежде чем начать установку дымохода в бане своими руками, необходимо защитить места, прохождения дымового канала через перекрытия. Этот участок потребует применения специального элемента, который называется проходная труба.

Этап 1. Начинаем с подготовки патрубка. Размещаем вдоль его наружной поверхности слой базальтовой ваты.

Этап 2. После чего переходим к изоляции внутренней поверхности. Обозначаем точку монтажа на перекрытии и по стандартным размерам готовим прямоугольное отверстие для будущего дымового канала.

Этап 3. В местах соприкосновения трубы с потолком устанавливаем дополнительный изоляционный слой, далее монтируем патрубок.

Этап 4. Между ним и дымовым каналом необходимо оставить минимальный зазор для дополнительного вывода тепла.

Стадия №2. Работы на крыше

Сейчас приступаем к разделке крыши.

Этап 5. Снимаем размеры с наружной и внутренней стороны, не забывая, учесть уклон кровли.

Этап 6. Изнутри в крыше вырезаем необходимое отверстие под дымоход.

Этап 7. Берем оцинковку, с заранее проделанным отверстием под дымовой канал, и крепим его на крышу.

Стадия №3. Монтажные работы.

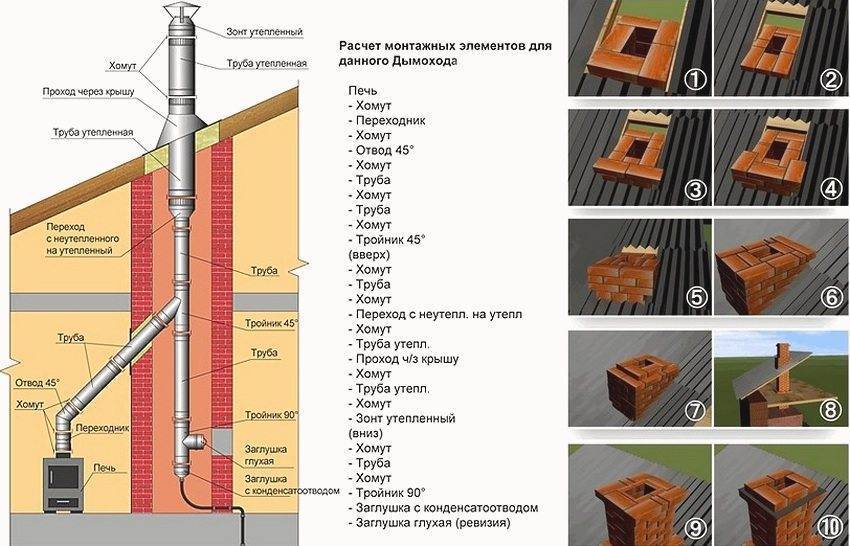

Предлагаем рассмотреть монтажные операции на примере сборки самой популярной двухконтурной системы.

Важный момент! Сборка дымохода выполняется только снизу вверх.

Этап 8. Начинаем соединение дымохода от печи. Стыкуем модуль сэндвича со специальным выходом печи. Участок возле отопительного прибора не изолируем, т. к. температура в этом месте слишком высока. Не в зависимости от качества материала дымохода, из-за максимальных температурных режимов этот участок в течении короткого времени выйдет со строя.

Этап 9. Каждый последующий внутренний модуль вставляем во внутрь предыдущего. После чего наденьте наружную трубу. При этом необходимо следить, чтобы новый модуль стыковался с предыдущим узким концом. Это послужит тому, что образовавшийся в процессе работы конденсат будет свободно течь вниз по трубе, а не затечет в стыки.

Этап 10. После монтажа всех элементов конструкции крепим тройники приготовленным крепежом и уплотняем все соединения хомутами.

Этап 11. По окончании работ снимаем защитное покрытие и наносим огнеупорный герметик, сохраняющий свои свойства при высоких температурах. И так, вы построили дымоход в вашей бане полностью своими руками!

Кирпич

Выхлоп из кирпича

В качестве материала для формирования дымохода кирпич используется еще со времен древней Руси — его не зря считают наиболее традиционным решением для банных печей. Кирпичный аналог гармонично вписывается в печь-каменку, так как для ее сборки используется шамотный кирпич — схожесть материала в данном случае играет определяющую роль.

Достоинства

Надежность. Кирпич является огнеупорным материалом — даже при длительной топке кирпичный банный дымоход не будет представлять опасности для окружающей обстановки. При использовании данного материала изоляция дымохода бани от прилегающих стен практически не осуществляется;

Схема увеличения КПД печи

Увеличение КПД. Кирпичная конструкция может иметь сложную структуру, что позволяет создать радиаторную систему дополнительного обогрева бани посредством температуры продуктов сгорания. Для этого из кирпича собирается многооборотная система каналов, проходя через которые, дым оставляет большую часть своего тепла. Данное свойство особенно актуально в том случае, если печь обогревается природным газом, который практически не образует сажи;

Недостатки

Кирпичная труба на чердаке

Вес. Кирпичный аналог имеет достаточно внушительную массу, который необходимо учитывать, отдавая ему свое предпочтение. Расчет дымохода для бани должен производиться на стадии проектирования печи, чтобы избежать усадки и крена будущей конструкции;
Расположение. Из-за особенностей кладки кирпичный аналог имеет исключительно надсадную конструкцию, то есть его расположение может быть только строго вертикальным, что не всегда уместно. Если вы решили установить у себя внешний дымоход, то для этой цели лучше использовать металлический аналог.

Аэродинамический расчет

Определение минимальной высоты дымохода с помощью формулы аэродинамического расчета

По ней происходит определение параметров, влияющих на расчет высоты дымовой трубы котельной таким методом:

Параметром A обозначают коэффициент территориальных погодных условий. Для Севера нашей страны он равен 160 единицам. Коэффициенты других территорий находятся в описывающей документации;
Параметром Mi обозначен вес элемента проходящего через дымоотвод за определенный период времени. Эти сведения находятся в паспортах к отопительным приборам;
Параметром F обозначена скорость, с которой оседают элементы, возникшие в итоге сгорания;
Параметры Спдкi, Сфi означают концентрат в газе разнообразных элементов. Все эти данные находятся в характеристиках приборов отопления;
Параметром V обозначен объем выходящего газа;
Разницу температур обозначают параметром T.

Срок службы сэндвич дымохода

И, наконец, нужно поговорить о том, как долго прослужит сэндвич дымоход. По разным оценкам, срок службы сэндвич дымоходов составляет от десяти до пятнадцати лет. Именно столько могут дать при гарантии на изделие.

Причин раннего выхода из строя сэндвич дымохода может быть множество. Например, неправильно подобранный тип для того или иного котла. Часто причиной поломки является фабричный брак. Поэтому нужно тщательно просматривать каждую деталь еще при покупке.

Чтобы изделие прослужило максимально долго, необходимо в срок проводить профилактику, а именно чистку и диагностику. При выявлении малейших нарушений в конструкции необходимо немедленно прекратить использование дымохода до полного устранения поломки. В противном случае опасности подвергаются люди, которые могут не только угореть от продуктов сгорания, но и пострадать от пожара.
На сегодняшний день не составит труда купить любой вид сэндвич дымохода.

Как уже говорили, важно правильно сделать выбор – по назначению. Если есть какие-то сомнения, лучше всего обратиться к специалистам, которые помогут в любых вопросах

Монтаж оборудования лучше всего доверить профессионалам, которые имеют опыт и нужный инструмент для выполнения работ. Так можно гарантировать качество конструкции и ее долговечность при эксплуатации.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.

На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Выбор правильного дымохода для бани

Рассмотрим пункты, которые должны быть ключевыми при выборе изделия.

Информация на этикетке

Желая сэкономить, производители применяют стали недостаточной толщины, не предназначенные для эксплуатации в требуемых условиях.

У потребителя должен быть адрес, куда он может обратиться по поводу качества труб. Если производитель избегает сообщать марку стали, не предоставляет сертификаты о пожарной безопасности и не указывает своих контактных данных, то данная продукция, скорее всего, низкого уровня качества.

Состав и марка стали

Для удешевления производства в большинстве случаев применяют сталь с 11% содержанием хрома AISI 409. При воздействии дождя, снега и конденсата материал быстро приходит в негодность из-за сквозной коррозии уже за год.

Качественная продукция фирмы Ferrum выполняется из жаростойкой нержавеющей стали марки AISI 430 с зеркальной поверхностью. Данная марка имеет низкое содержание углерода и повышенное содержание хрома-17%, что обеспечивает ее устойчивость к высоким температурам и долговечность.

Особенности соединений

Для получения труб из листовой стали часто применяют соединение «замок» или сварку внахлест. Шовное соединение является самым уязвимым местом для появления коррозии. Аргонодуговая точечная или шовная сварка разрушает структуру стали за счет выжигания легирующих элементов. Под воздействием высоких температур шов раскрывается.

Самое тонкое, но при этом наиболее прочное соединение получают с помощью лазерной сварки, которая гарантирует следующие преимущества:

Высокая скорость изготовления 5 мм/сек.
Сочетание большой глубины шва с его малой шириной.
Качественная сварка даже в труднодоступных частях изделия.
Отсутствие нарушений геометрии даже для самых небольших элементов конструкции. Размер температурных деформаций в 3-5 раза меньше, чем при дуговой сварке.
Однородность шва по составу с основной частью. Это защищает сварное соединение от коррозии.
Прочность стыков выше на 260 процентов, чем после горелки.

Как выбрать вид и способ набивки утеплителя дымохода для бани

Производство труб в гараже не обеспечивает должный уровень контроля изделий. Ручная набивка недостаточными по теплостойкости материалами (строительное базальтовое волокно) в будущем приводит к скатыванию изоляции с образованием воздушных карманов. Все это препятствует нормальной работе.

Линия автоматической набивки утеплителя Ferrum позволяет выпускать продукцию с выверенной соосностью и придерживания норм точности по весу и размеру.

Применение технической базальтовой ваты, которая выдерживает 600°, дает необходимый уровень теплостойкости системы и ее долговечности, теплоизоляция со временем не осыпается и сохраняет свою первоначальную плотность.

Упаковка

Многие производители труб не заботятся об упаковке продукции, поставляя потребителям испорченный товар. Изделия без упаковки могут деформироваться при транспортировке, что приводит к появлению вмятин, царапин, проникания влаги в теплоизоляционный слой дымохода.

Упаковка в транспортировочный гофрокартон компании Ferrum сохраняет внешний вид изделия без царапин, предохраняет теплоизоляцию от воздействия внешней среды.

Окончательный этап монтажа дымохода

Когда все узлы из оптимальных материалов установлены, нужно проверить работоспособность дымохода.

Испытания лучше проводить вечером или ночью

Важно, чтобы температура окружающей среды была ниже, чем в помещении

В противном случае дым при растопке будет поступать в помещение даже при исправном дымоходе. Желательным, но необязательным условием является наличие ветра – тяга будет лучше.

Розжиг печи следует проводить аккуратно. Грамотный печник при проведении подобной процедуры использует минимум топлива. Это позволяет применить соответствующие меры, если работа трубопровода дымохода будет неудовлетворительной.

Если розжиг прошел успешно, не чувствуется запаха дыма в помещении, то следует добавить топлива, выбирая сырые дрова, дающие больше дыма. Из хорошо изолированных дымоходов дым не попадает в помещение. Обратная ситуация является прямым указанием к тщательной проверке каналов на предмет неточностей монтажа и повреждений.

При первой растопке нужно проследить и за кровлей. Дым не должен идти из разделки, которую мы устанавливаем на последнем этапе монтажа.

На последнем этапе проверки нужно как следует разогреть систему. Если у вас железная печь, то нужно как следует раскалить ее, чтобы заблаговременно проверить устойчивость дымопровода. Это касается и кирпичной топки.

Если выведение дыма производится успешно, нигде не летят искры, значит, вам удалось построить отличный дымоход. Нужно поддерживать его в рабочем состоянии, то есть своевременно чистить. Процедуры чистки дымоходов печей, в которых используется твердое топливо, делаются 2 раза в год.

Колпак и искрогаситель на дымоход: как сделать самостоятельно

Нередко на печных трубах видны дополнительные сооружения – колпаки на дымоходы. Они считаются элементами ретро, но в то же время незаменимы, если вы хотите:

укрепить трубу и защитить ее от попадания осадков;
усилить тягу;
отвести от дымохода влагу;
придать крыше завершенный вид.

Часто колпаки на дымоходы называют флюгарками, дымниками, накрывками, а также дефлекторами, т.е. отражателями. Доказано, что такие устройства повышают КПД дымопровода на целых 20%.

Искрогаситель для дымохода

Видов их немало, так же как и простых способов сделать такой колпак своими руками. Например:

Возьмите лист металла и вырежьте прямоугольник. При сгибании в дугу он со значительным запасом должен перекрывать отверстие трубы.
Из металлического уголка сделайте 4 стойки. На конце каждой из них просверлите дыры.
Изогните стойки, прикрепите их заклепками к углам прямоугольной заготовки.
Согните прямоугольник в дугу, вставьте его в трубу. Окончания стоек должны герметично прилегать к стенкам дымопровода.
Просверлив дыры в кирпиче, закрепите колпак гвоздями. Вот и вся работа.

Если ваша баня построена из дерева, дымоход имеет сильную тягу и высокую температуру, задумайтесь об установке искрогасителя. Это металлическая сетка с крышкой, которая предназначена, как понятно из названия, для того, чтобы гасить возможные искры. Чтобы самому сделать такое устройство, нужно:

Металлический колпак для дымохода

Сделать замеры дымохода и подготовить эскизы деталей.
Вырезать из металла все составляющие.
Заготовить кусок готовой сетки или металлические прутки.
Соединить сваркой и зачистить болгаркой все стыковые места.
Зафиксировать детали заклепками.
Установить искрогаситель на дымоход.

Виды дымоходов

В основном, при строительстве банной печи используются два вида дымохода — это коренные и насадные.

Коренные дымоходы выстраиваются отдельно, рядом с печью, и соединяются с ней специальным патрубком, который и отводит дым в основной канал. Этот вид может даже использоваться для двух или трех печей. Естественно, в этом случае он должен иметь соответственный внутренний диаметр, и трубы от разных отопительных приборов монтируются на различной высоте.

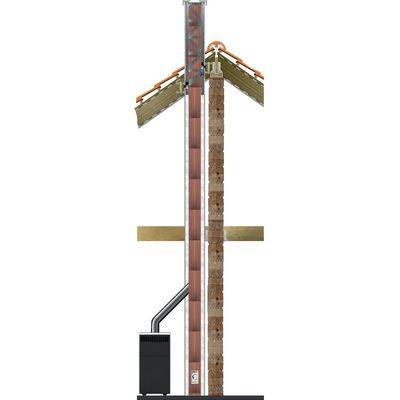

Коренная схема дымохода

Дымоотводные системы с насадной трубой отличаются от коренных тем, что устанавливаются непосредственно на патрубок печи и выводится на улицу через стену или крышу. В банных постройках хозяева чаще отдают предпочтение именно насадным дымоходам.

Дымоход насадного типа

Также дымоходы можно разделить на наружные и внутренние.

Первые выводятся через стену, и основная их часть проходит по улице, где закрепляется к стеновой поверхности с помощью кронштейнов. Но сразу нужно сказать, что наружный вид дымоотвода плохо подходит для бани, так как быстрее остывает, как бы хорошо он ни был утеплен. А именно для бани терять лишнее тепло – непростительная роскошь.

Дымоход наружный

Внутренние дымоходные системы устанавливают чаще, поэтому и стоит о них узнать больше.

Дымоход, проходящий внутри помещения через потолок

Одним из главных преимуществ внутреннего дымохода является его максимальная вертикальность, что способствует хорошей тяге. Однако, есть у него, конечно, и свои недостатки:

— для его устройства в готовой постройке нужно прорезать (пробивать) отверстия в перекрытии и кровле, а также делать надежную гидроизоляцию. Кроме того, придется потрудиться чтобы изолировать проход в перекрытии жаростойким материалом;

— дымоход, проходящий снаружи, намного легче отремонтировать, чем внутренний.

Но несмотря на возможные минусы, тепло, отдаваемое в помещение, гораздо важнее для бани, поэтому лучше не полениться и провести его внутри, чтобы не терять банный жар и не сжигать при этом лишнего топлива.

Какой дымоход лучше для бани
