Требования к индивидуальной системе отопления
Тепловой узел следует формировать таким образом, чтобы он соответствовал проекту здания. Расположение элементов функционального типа должно быть удобным для использования и проведения плановых работ по ремонту так, чтобы не были нарушены конструктивные целостности дома.
Итак, вот список базовых требований, которые предъявлены к современным системам отопления:
- Простота монтажных работ и технического обслуживания.
- Энергоэффективность.
- Высокие показатели тепловой отдачи.
- Частичная (а лучше полная) независимость от электрической энергии.
Своя система отопления должна помогать создать в доме комфорт и приятный для всех жильцов микроклимат в зимнее время года, а также быть надежным и экономичным в эксплуатации. Правильно установленная разводная линия в отоплении дает возможность создать равномерное прогревание воздуха в каждой комнате дома за небольшое количество времени.
Принудительная циркуляция
Нейтрализация практически всех перечисленных недостатков достигается введением в состав системы циркуляционного насоса. В результате теплоноситель получает дополнительный импульс, благодаря которому эффективно преодолевает гидравлическое сопротивление трубопровода. Однотрубная разводка системы отопления в настоящее время является наиболее популярным решением в частных домах.
Местом установки помпы может выступать любой участок магистрали. Однако следует иметь в виду, что при воздействии горячей воды на резиновые элементы (прокладки), срок службы насоса заметно снижается. Поэтому прибор стараются устанавливать на обратной трубе, т.к. теплоноситель там не такой горячий. Перед помпой обязательно врезается фильтр грубой очистки, во избежание попадания внутрь механизма различных загрязнений. При подключении всех приборов и устройств рекомендуется использовать запорную арматуру и байпасы. Это заметно упростит ремонтные и обслуживающие мероприятия на отдельных узлах: в таком случае нет нужды в остановке всей системы и полного сливания теплоносителя.
Сильные стороны отопительных контуров с принудительной циркуляцией:
- Возможность использования более сложных разветвленных схем, приводящих к увеличению общей длины контуров.
- Можно не увеличивать диаметр труб. Благодаря помпе внутри системы создается достаточное для движения и равномерного распределения жидкости давление.
- Циркуляция имеет стабильную скорость. На этот показатель не влияет уровень нагревания теплоносителя и установка разгонного коллектора.
- Нет необходимости в организации углов наклона на горизонтальных участках трубопровода, т.к. для стимуляции движения теплоносителя используют насос.
- Появляется возможность врезки регулирующих приборов на всех батареях, что обеспечивает поддержание оптимального уровня обогрева, снижая энергозатраты и расходы на отопление.
Имеются также недостатки:
- Нужда в наличии электрического питания.
- Шум от работающей помпы.
- Необходимость дополнительных капиталовложений (если сравнивать с гравитационной схемой).
Нейтрализация их обычно не вызывает сложностей. Для поддержания стабильного энергообеспечения проводится установка автономного электрогенератора. Очень хорошо зарекомендовали себя системы, предусматривающие возможность перехода на режим с естественной циркуляцией. Чтобы снизить шум от работающего насоса, его обычно устанавливают в нежилом помещении.
Типы и достоинства двухтрубной отопительной системы
Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

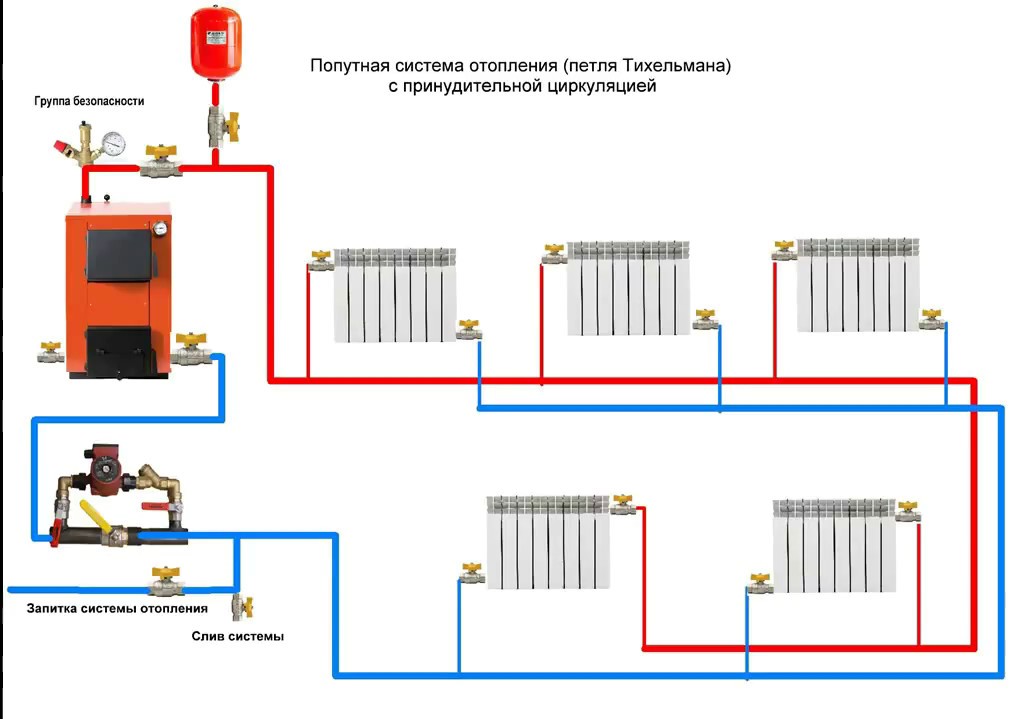

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

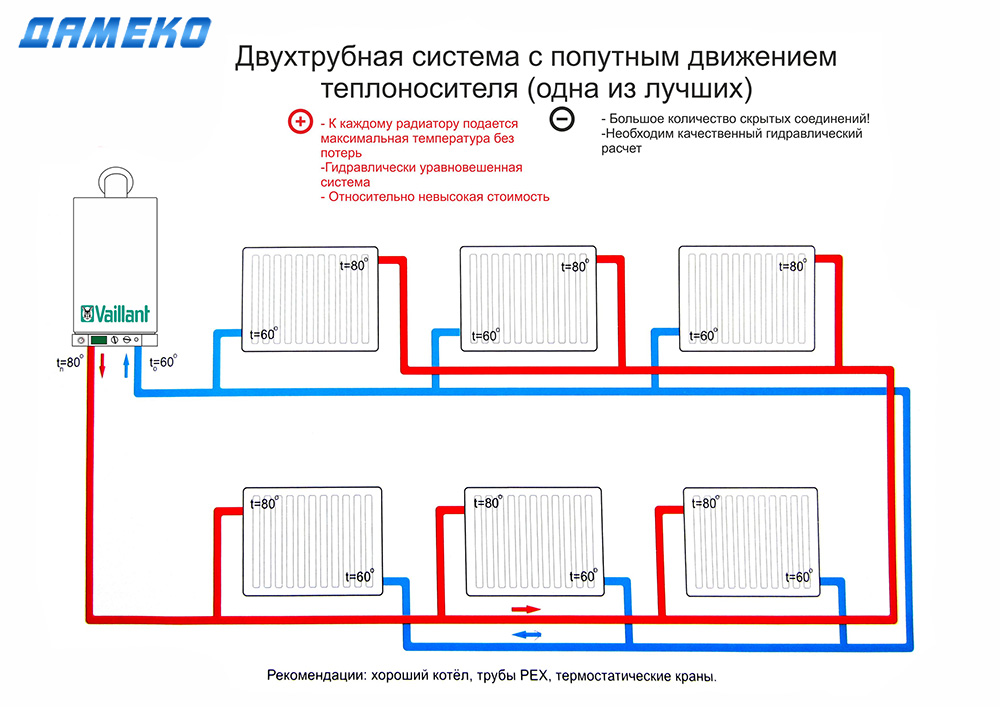

Схема двухтрубной системы отопления
Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.
Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.
Основные элементы двухтрубной системы отопления
Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.
Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.
Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.
Система отопления частного дома
Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.
Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.
Горизонтальная двухтрубная система отопления
Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.
Вертикальная двухтрубная схема отопления
Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.
Гидравлический расчет: основные правила
Гидравлический расчет производится по составленной и проверенной схеме отопления, в которой учтены все встроенные элементы и приборы. Для того чтобы выполнить расчет двухтрубной отопительной системы применяют аксонометрические функции и уравнения.
За основной объект расчета, как правило, принимают самое нагруженное обогревательное трубопроводное кольцо и разбивают его на соответствующие участки.
В результате проведения процедуры высчитываются требуемое значение сечения отопительной трубы, необходимую площадь поверхности трубопровод и возможную потерю давления в системном контуре.
Подобный гидравлический расчет имеет множество разновидностей, однако, наиболее распространенные и рациональные следующие:
- Проведение вычисления по показателю линейных удельных потерь давления, которые предполагают равносильные колебания температурного режима во всех элементах и приборах разводки.
- Осуществление расчетов по значению проводимости и характеристикам сопротивления отопительной системы, которые также предполагают возможные перепады и изменения показателей термометра.
В конце проведения работы первого способа состоит в том, что в результате расчетов складывается четкая картина с реалистичным распределением показателей сопротивления в контуре системы отопления. Второго – точная информация о предстоящем расходе теплоносителя и значениях температурного режима во всех составляющих контура системы отопления.
Монтаж двухтрубной системы отопления дома
Монтаж двухтрубной системы
Монтаж системы отопления с двухтрубным видом сети производят с соблюдением следующих обязательных правил и технических стандартов:
- Контур двухтрубной системы включает в себя две отопительные ветки: верхнюю с горячей водой и нижнюю с охлажденной.
- Уклон трубопровода с естественной циркуляций теплоносителя в сторону последней батареи не должен составлять менее 1% от всей протяженности.
В том случае, если у отопительной системы два параллельно сооруженных крыла, то радиаторы в обязательном порядке устанавливают на одном уровне.
- Составляя отопительную систему, необходимо позаботится о том, чтобы нижняя прокладка была симметричная и параллельная по отношению к верхней магистрали.
- Для необходимых ремонтных работ и обслуживания все замыкающие узлы, насос, байпас и радиаторы требуется оснастить вентилями.
- Ввиду необходимости исключения потери температурного режима теплоносителя по разводке подающий трубопровод надо утеплить специальными материалами.
- У отопительных труб ни в коем случае не должно быть прямых узлов и возможных перехлестов, создающих воздушные застои и пробки.
- В случае с верхним типом разводки распределительный бак требуется устанавливать в утепленном чердаке.
- Размеры тройников, кранов и вентилей должны полностью соответствовать параметрам самих трубопроводов.
- Для стандартного стального трубопровода крепление магистрали должно обеспечиваться через каждые 1.2 метров.
Способы подключения радиаторных батарей
По своей сути, монтирование отопительной системы заключается лишь в установке компенсаторного бачка, котла, батарей, радиаторов и трубопровода в соответствии с предпочтительной схемой разводки.
- От теплогенератора отводится основной трубопровод, подающий теплоноситель в горячем режиме.
- Подающий трубопровод должен соединяться с компенсаторным бачком со сливом
- Обычно байпас с циркулярным насосом и вентилями монтируют максимально близко к начальной проектной точке (на выходе из помещения с установленной отопительной системой)
- Из компенсаторного бачка выводится верхний трубопровод, от которого всем входящим радиаторам прокладываются трубы с теплоносителем.
- Обратку проводят параллельно в отношении к магистрали, соединяют со всеми радиаторами и внедряют в нижнюю треть котла.
В результате всей процедуры должен получиться замкнутый контур отопительной системы, который будет поддерживать комфортный стабильный температурный режим в доме или квартире. Для того чтобы следить за расходами тепловой энергии и управлять ими необходимо вмонтировать термостаты, современные разновидности которых в автоматическом режиме включают или отключают газовую горелку по необходимости.
Другие полезные советы по монтажу вы можете узнать, посмотрев видео ниже:
Хоть и сложную коммуникационную отопительную сеть запустить не так уж и просто, но вместе специализированным оборудованием и готовым планом со всеми просчитанными возможными нюансами, двухтрубную систему можно собрать и запустить в домашних условиях.
Угол наклона трубы отопления при естественной циркуляции
И это утверждение тоже в корне неверно. Как уже объяснялось выше, циркуляция возникает не от того, что вода движется сверху вниз «самотеком», хоть иногда систему так и называют. Движение происходит из-за разницы веса воды в закольцованной схеме. Если ее разомкнуть, вода, конечно, двигаться по горизонтальным участкам не станет. А вот при соблюдении прочих условий, циркуляция будет, даже если горячей воде придется подниматься вверх по контруклону. И это совершенно естественно. Ведь поднимается же она от котла по совершенно вертикальному коллектору. Просто снизу ее подпирает холодная вода с большим весом. Таким образом, самотечная система отопления частного дома без уклона тоже будет работать.
Однако смысл в том, чтобы делать лежаки с уклоном в сторону движения теплоносителя, все же присутствует. Дело в том, что в водяной системе с естественной циркуляцией, как и с принудительной, всегда будет собираться воздух. Он будет выделяться из воды при нагревании или будет попадать в систему при пополнении теплоносителя.
В принудительной системе насос разгонит этот воздух и теплоноситель будет двигаться вместе с ним. А в гравитационной системе скорость движения низкая. Поэтому воздух, собравшись в какой-либо точке, образует пробку, которая будет препятствовать движению воды.

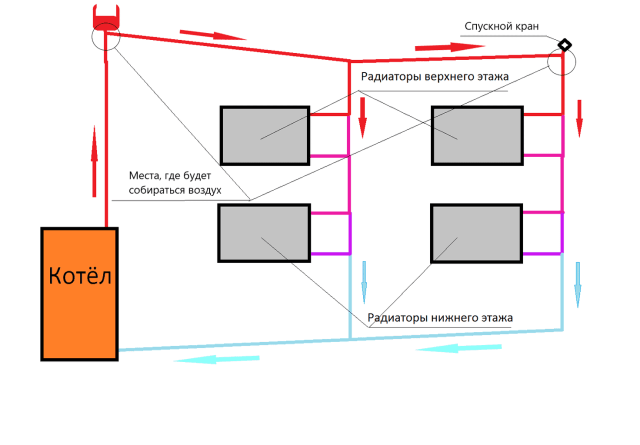

Неправильный уклон самотечной системы отопления
Такую воздушную пробку можно удалить, установив в самом высоком месте системы кран для спуска воздуха. Однако если таких мест сбора воздуха будет несколько, обслуживание системы будет затруднено.
Неправильный уклон самотечной системы отопления
Если уклоны (не обязательно их делать большими) будут равномерными и не будет контруклонов, при заполнении системы весь воздух будет выдавливаться к спускному крану.
Правила монтажа контура без насоса
Различия двухтрубной и однотрубной систем
Двухтрубная система подразумевает наличие двух труб, которые необходимы для циркуляции тепла в системе. При использовании одной трубы система выполнена в виде отопительного кольца. Причем одна и та же труба выполняет две функции:
- подающий трубопровод;
- обратный трубопровод.
Большой разброс температур в различных частях отопительного кольца делает однотрубную систему не очень популярной. Поэтому чаще используют двухтрубную систему отопления частного дома, которая подразумевает наличие отдельного подающего и обратного трубопровода. По первому — горячая техническая вода направляется к используемым отопительным приборам, по второму — возвращается обратно, отдав при этом свое тепло.
Монтаж двухтрубной системы отопления в частном доме
Чтобы правильно выполнить монтажные работы, стоит сначала разобраться с последовательностью действий. От этого напрямую зависит конечный результат и эффективность работы отопительного контура.
ФОТО: stroyfora.ruМонтаж выполняют в строго установленной последовательности
Что нужно для работы: основные элементы
Перечень необходимого оборудования зависит от выбранной схемы. Надо иметь в наличии:
- котёл;
- циркуляционный насос при выборе соответствующей схемы;
- трубы;
- фитинги и запорную арматуру;
- радиаторы;
- краны Маевского.
ФОТО: resant.ruПеречень элементов зависит от выбранной схемы
Установка котла и циркуляционного насоса
Работы начинаются с монтажа котельного оборудования. Если выбор сделан в пользу электрического агрегата либо газовой модели с закрытой камерой, место для установки выбирается в любом помещении. Во всех остальных случаях следует предусмотреть отдельную котельную и выполнить монтаж с соблюдением требований производителя и норм безопасности.
ФОТО: mosrekon.ruМесторасположения котла зависит от его вида
Устанавливается расширительный бак. Место выбирается с учётом выбранной схемы. На отводной трубе рядом с котлом монтируется насос. Располагать его следует в соответствие с рекомендациями производителя.
Подводка трубопроводов
После установки оборудования монтируется магистраль. Порядок выполнения работ зависит от материала, из которого изготовлены трубы. Выбор может быть сделан в пользу:
- металлических;
- металлопластиковых;
- ПВХ, полипропиленовых или из сшитого полиэтилена.
ФОТО: veson.ruМатериал труб влияет на порядок их монтажа
Подключение радиаторов: основные схемы
После подвода трубопроводов приступают к подключению радиаторов, выбирая подходящую схему. Возможно подключение:
- боковое. В этом случае подводящую и обратную трубу подключают к радиаторам сбоку. При этом, радиатор прогревается неравномерно: со стороны подводящей трубы батарея получается более тёплой;
- нижнее. Трубы подводятся снизу. При таком варианте наибольшие потери тепла, так как теплоноситель стремится пройти по прямому участку, а не по всему объёму отопительной батареи;
- диагональное. Оптимальный вариант для равномерного прогрева радиаторов. Подводящая труба располагается с одной стороны батареи внизу, а отводящая – с противоположной вверху.
ФОТО: izion.proДиагональное подключение радиаторов самое эффективное
При выборе места для монтажа, учитывают, что они располагаются на расстоянии минимум 5 см от стены и пола. До края подоконника оставляют не менее 5 – 10 см. Кронштейны, на которых будут крепиться батареи, выбирают с учётом веса последних.
Опрессовка оборудования
После завершения монтажа, перекрывают всю запорную арматуру. Затем подают теплоноситель, постепенно заполняя контур подачи. Жидкость должна вытеснить весь воздух внутри. После заполнения системы перед первым радиатором, открывают вентиль подачи и кран Маевского, постепенно заполняя батарею. Аналогичным образом поступают со всеми радиаторами в двухтрубной системе отопления. Проверив герметичность системы под давлением, приступают к её балансировке с помощью специальных кранов.
ФОТО: remontnik.ruОпрессовка позволит проверить герметичность
Классификация однотрубных систем отопления
В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.
Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:
- закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
- открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
- горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
- вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.
Нижняя и горизонтальная разводка системы и ее схемы
Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.
В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.
На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

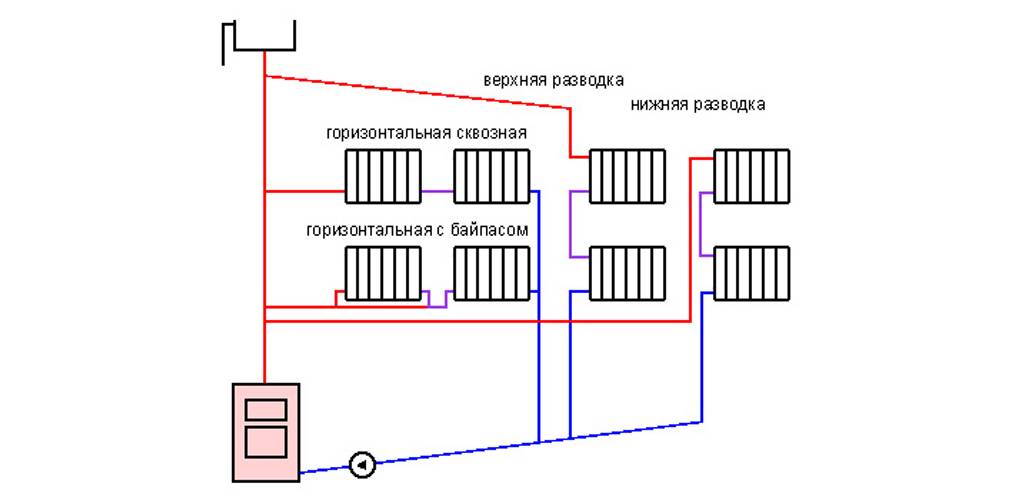

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:
- схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
- схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
- схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.
Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
2.3. Однотрубные системы отопления с естественной циркуляцией
Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)
Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.
Однотрубные системы отопления подразделяются на два вида.
По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.
При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.
При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

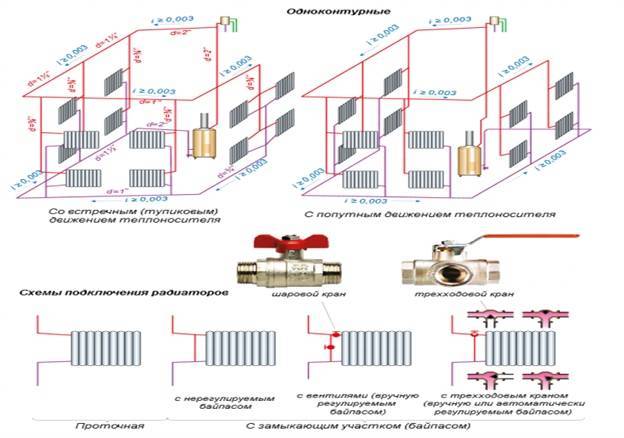

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления
Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.
При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

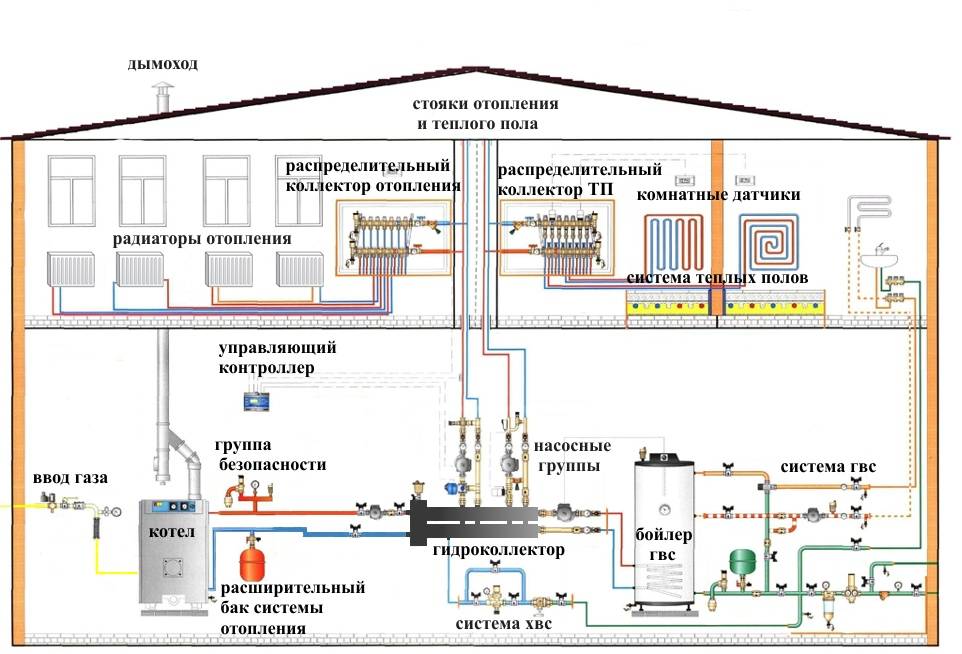

Рис. 12. Схема системы отопления и горячего водоснабжения дома
В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.
Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.
Типы принудительной циркуляции носителя тепла в обогреве
Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.
При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.
Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.
- с одной трубой;
- двумя;
- коллекторная.
Каждую можно смонтировать самим или пригласить специалистов.
Вариант схемы с одной трубой
На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.
Вентиль на батареи
Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.
Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.
Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.
- тупиковая;
- попутная;
- коллекторная.

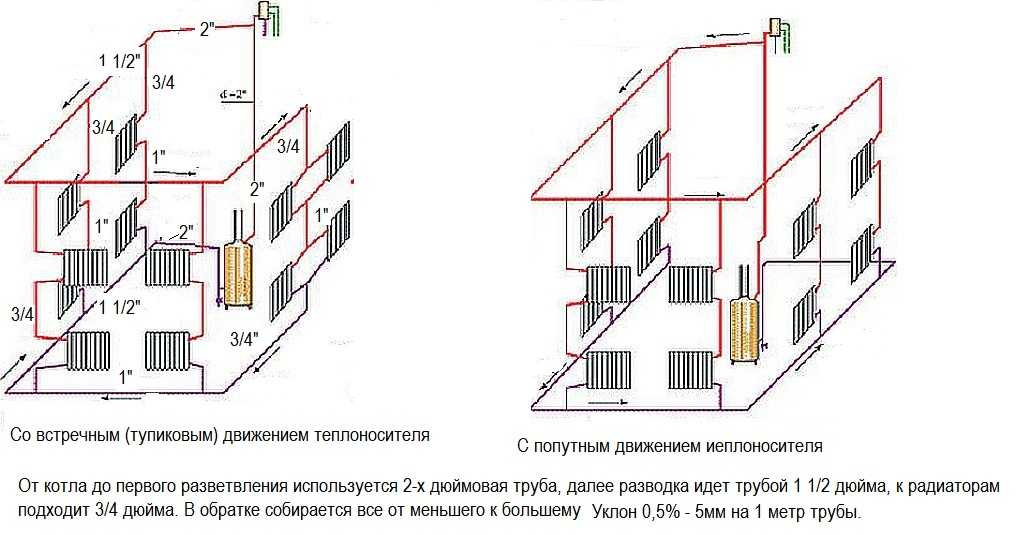

Варианты тупиковой и попутной схем
Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.
Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.
Схема коллекторного горизонтального отопления
Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.
Вертикальная схема
Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.
Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.
Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

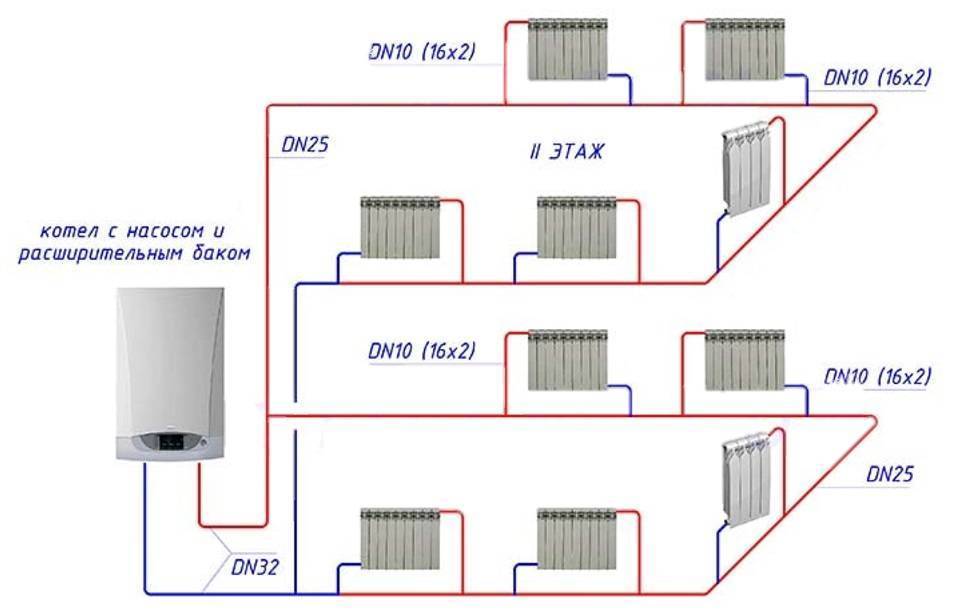

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией
- Более равномерный прогрев всего домовладения;
- Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
- Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
- Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.
Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.
https://www.youtube.com/watch?v=olrD9qxCAhM
У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.
Какая информация нужна мастерам?
До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.
Мастерам необходимо предоставить:
- полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
- план одноэтажного дома;
- чертежи, где отмечены места сантехнических узлов.
На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.
