Проектирование котельной
Проектирование котельной требуется, если вы задумали установить дома газовый котел. Для этого необходимо обращаться к специалистам. Данный бюрократический процесс связан с такой массой бумажной подготовки только по одной причине: газовые отопительные котлы считаются взрывоопасным оборудованием. Современная газовая техника, на самом деле, не более опасна в эксплуатации, чем другие виды котлов. Но так сильно регламентируется установка, только в случае монтажа газовых приборов для отопления.
Проектирование котельной
Несколько примечаний:
- Своими руками вы можете выполнить все подготовительные работы и работы по монтажу коммуникаций, кроме газовых.
- Следует также помнить, что если помещения для котельной в существующем доме нет, то его необходимо пристраивать на отдельном фундаменте, который не привязан к фундаменту дома.
- Отделку стен (если решите ее сделать), лучше выполнять керамической плиткой – проверенный негорючий материал.
Установка газового котла в частном доме: правила монтажа
Какие документы нужны для согласования котельной
Чтобы успешно пройти согласования и ввести котельную в эксплуатацию, потребуются следующие документы:
- правоустанавливающие или разрешительные документы на участок;
- ГПЗУ и ситуационный план на участок;
- проект и рабочая документация на строительство котельной;
- обоснование безопасности;
- генеральный план территории котельной;
- проект организации строительных работ;
- положительное заключение по итогам экспертизы;
- разрешение на строительство;
- разрешение на ввод в эксплуатацию;
- разрешение (допуск) Ростехнадзора;
- технический план для кадастрового учета.
Процедуры согласования займут несколько месяцев, а за строительными работами будет осуществляться государственный надзор.
Советы и рекомендации
Опыт эксплуатации российской и зарубежной отопительной техники дает возможность сформулировать ряд советов и рекомендаций, учет которых поможет избежать дополнительных расходов и обеспечить комфортный уровень жизни:
- Установка стабилизатора напряжения защитит электронные платы или автоматику отопительного котла от выхода из строя из-за скачков напряжения питающей сети. Ремонту такие платы не подлежат, а стоимость замены может достигать 30% от цены всего котла
- Канализационный сток с трапом в полу бойлерной поможет избежать затопления помещения в случае протечки теплоносителя или аварии в контуре водоснабжения
- Монтаж котельной в частном доме с установкой системы регулирования отопления по наружной или комнатной температуре приносит существенную экономию в виде уменьшения затрат на топливо. Размер такой экономии на временном отрезке в два-три года превышает стоимость дополнительных расходов на установку такой автоматики
- При использовании антифриза необходимо помнить, что не все производители котлов разрешают его применять в своих изделиях. Использование его в котлах таких производителей может привести к потере гарантийных обязательств
- Алюминий и медь составляют между собой гальваническую пару, которая приводит к ускоренной коррозии соединений этих металлов. По этой причине следует исключить контакт алюминиевых радиаторов в помещении бойлерной с медной трубой контура отопления
- При отсутствии автоматики регулирования температуры по отдельным помещениям, целесообразно устанавливать на радиаторы регулируемые вентили с термостатическими головками. Такое решение автоматически поддерживает установленную температуру
- Важную роль в компоновке оборудования играет требование его ремонтопригодности. Легкий и удобный доступ ко всем элементам, когда необходим срочный ремонт или замена оборудования в котельной в частном доме — гарантия быстрого и легкого устранения неисправностей и аварий
| Модульная газовая котельная | Комбинированные котлы отопления: виды, особенности |
| Дизельные котлы отопления | Отдельно стоящая котельная для частного дома |
| Как выбрать газовый котел для отопления частного дома | Нормы проектирования котельной в частном доме |
| Электрокотлы для отопления частного дома: особенности, как выбрать, применение | Как выбрать котел для отопления дома |
| Газовая котельная в частном доме | Дровяной котел для отопления дома — монтаж своими руками |
| Монтаж котельной в частном доме | Проектирование котельных |
| Монтаж котельных под ключ | Монтаж газового котла отопления |
| Монтаж газовых котельных | Монтаж котлов отопления дома |
| Монтаж электрического котла отопления | Монтаж твердотопливного котла |
| Монтаж пеллетного котла | Монтаж дизельного котла |
| Монтаж настенных газовых котолов | Установка газового котла в частном доме |
| Стоимость монтажа газовых котлов | Монтаж напольных газовых котлов |
Нормы и документы
Все обозначенные выше нормативы устанавливаются на всей территории Российской Федерации, с небольшими исключениями, которые зависят от регионов. Основная документация закрепляется в СП, СНиП и МДС. Все предписания носят обязательный характер. Отклонения, особенно при наличии умысла, носят административный характер. Это не просто какая-то оплошность, это правонарушение, ведь такое халатное отношение вполне может поставить жизни домочадцев или соседей под угрозу. Поэтому следят за их исполнениям очень ответственно.
При создании проекта, а также при выполнении конкретных работ по монтажу, пуско-наладки и иных требуется обзавестись помощью настоящих профессионалов. Не местечковых бригад, а лицензированных компаний, способных выполнить работы в соответствии с текущими предписаниями действующего законодательства.
Как выполняется монтаж котельной в частном доме
Особенности монтажа зависят от типа котлов, ведь они бывают настенными и напольными. Котлы первого типа располагают на стене. Зачастую такое оборудование включает в себя насос, коллектор, сенсоры и приборы контроля и другие элементы обвязки. Такая конструкция удобна тем, что всё необходимое находится рядом.
Также важно то, что котёл можно расположить в любом помещении и он не будет причинять неудобств, так как не требуется установка громоздкого дымохода. Из недостатков можно выделить сложную конструкцию, поскольку в малом объёме размещена масса оборудования. Оно может повредиться при неправильной установке и невысокую мощность, которой будет достаточно только для небольших частных домов
Что касается напольных котлов, то их особенностями является высокая мощность. Располагать их лучше в приспособленном помещении. Такие виды котлов требуют установки дымохода и много вспомогательного оборудования. Затем выполняется отделка
Оно может повредиться при неправильной установке и невысокую мощность, которой будет достаточно только для небольших частных домов. Что касается напольных котлов, то их особенностями является высокая мощность. Располагать их лучше в приспособленном помещении. Такие виды котлов требуют установки дымохода и много вспомогательного оборудования. Затем выполняется отделка.
Котлы подключаются в системы либо с естественной циркуляцией либо с принудительной. Первый способ подразумевает перемещение теплоносителя за счёт нагрева воды и повышения давления на выходе из котла, а также за счёт уклона труб без работы насосного оборудования.
Но недостатком выступает то, что общая длина трубопровода не должна превышать 30 м. При использовании систем с принудительной циркуляцией длин трубопровода неограничена и его расположение может быть удобным с точки зрения владельца.
В трубах будет поддерживаться постоянное давление, что обеспечивают сетевые насосы, а это в свою очередь зависимость от электроэнергии.
Этапы монтажа
- создаётся схема монтажа и расположения основного и вспомогательного оборудования;
- если нормы требуют, то проект утверждается в соответствующих организациях;
- устанавливается система дымохода;
- подключаются инженерные сети;
- котельная частного дома отделывается огнеупорными покрытиями;
- устанавливается основное оборудование.
Общие требования к топочным зданиям
Для проведения системы отопления в частных домах возможно использование нагревательных агрегатов разного типа: газовых, электрических, твердотопливных. Поэтому при выборе здания учитывается тип котла. Но существуют требования, общие для всех видов нагревательных приборов.
Котел может находиться внутри дома:
- на чердачном или мансардном этаже;
- в подвальном помещении;
- на кухне.
Котельную можно расположить в обособленно стоящем здании, пристройке либо автономном модуле (контейнере).
Топочное отделение возводится с учетом правил, обеспечивающих пожарную безопасность:
- Стены сооружают из огнестойкого материала: бетона, кирпича, шлакоблока. Допускается обшивка стен кафельной плиткой.
- При установке напольного прибора полы бетонируют либо изолируют металлическим листом.
- При монтаже настенного устройства участок стены облицовывают керамической плиткой либо обшивают листом металла.
- Запрещается хранение взрывоопасных и легковоспламеняющихся веществ.
- Обеспечивается свободный проход к оборудованию для осуществления контроля техобслуживания приборов.
- Дверь должна распахиваться наружу. В пристройке устанавливают две двери, чтобы из одной можно было попасть внутрь сооружения, а из второй – выйти наружу.
- Обязательно наличие естественного освещения и системы вентиляции.
Строительство бойлерного отделения желательно начинать с подготовки проекта.
В нем учитывают все требования, отвечающие следующим подзаконным актам:
- СНиПу (строительным нормам и правилам), действующим в отношении топочного оборудования;
- своду правил (СП), регламентирующему проектирование индивидуальных систем отопления.
Высота потолков и объём помещения
Высота потолков топочного помещения должна быть не менее 2.5 метров. Но если мощность котла меньше 60 киловатт, то допустимая высота потолка может составлять 2 метра.
Ещё одно требование предъявляется к объёму помещения. На один газовый котёл мощностью до 30 кВт должно приходиться не менее 7.5 кубометров помещения; оборудование мощностью 30–60 кВт требуют 13.5 м3; котлы мощностью 60–200 кВт устанавливаются в топочных, объёмом не менее 15 м3.
Другими словами: если в котельной высота потолка 2.5 метра, то площадь для установки оборудования мощностью свыше 60 кВт должна составлять не менее 6 квадратных метров. То есть 2*3 метра и с высотой потолка 2.5 метра.
Вентиляция
Топочная обязана оборудоваться вентиляцией! Вентиляционный канал, должен выходить непосредственно на улицу и не сообщаться с другими помещениями. И также необходимо организовать приток воздуха в котельную: установить в стене приточный клапан или поставить жалюзийную решётку на входной двери.
Приток воздуха в топочные помещения должен быть трёхкратным. Это означает, что воздушные массы в помещении за один час должны смениться три раза. Например, в котельной объёмом 15 м3 воздухообмен должен составлять 45 кубометров в час.
Если приток воздуха будет недостаточным, это станет причиной плохого сгорания газа. При этом остаточные продукты горения начнут скапливаться в помещении. Это не только повысит взрывоопасность, но и поспособствует накоплению в котельной опасных веществ, например, меркаптана. Этим веществом дезодорируют газ и оно крайне опасно в больших дозировках.
Дополнительные коммуникации
Проводка в котельной должна быть закрытого типа
Помещение, предназначенное под котельную, должно быть оснащено необходимыми коммуникациями:
- Электричеством, индивидуальной проводкой закрытого типа. Напряжение в сети должно быть постоянно стабильным. Вся проводка прокладывается в металлические трубы. Это один из самых важных нормативов.
- Подбирая прибор для освещения, нужно учитывать, что он должен быть взрывозащищенным. Рекомендуется монтировать его в герметичный плафон.
- Все выключатели устанавливаются со стороны улицы.
Требования к размещению газового оборудования
Для отдельного помещения с газовым котлом существуют следующие нормы: 1. Фундаменты дома и котельной должны быть раздельными; 2. Для напольного газового котла строится отдельный фундамент; 3. Стройматериалы крыши и стен должны быть негорючими; 4. На фундаменте котел поднимается на 20 см на металлическом или бетонном основании; 5. Труба дымохода опирается на свой фундамент. Монтаж котла на газе разрешен на кухне (в туалете и ванной запрещено) или в отдельном помещении, построенном из негорючих материалов, которое должно иметь высоту потолка ≥ 2,20 м, объем помещения ≥ 15 м3 и/или 6 м2. Окно в котельной должно иметь площадь 0,5 м2, плюс оборудование естественной и искусственной вентиляции и/или вытяжки. По периметру помещение может быть произвольной формы, но ширина дверных проемов должна быть ≥ 0,8 м, а сами проходы должны располагаться на расстоянии ≥ 1 м от котла и до стены напротив. Газовый котел можно устанавливать на любом этаже дома, а также в подвале и в мансарде.
Котельная с газовым котлом
Классификация тепловых сетей
Существует три вида теплосетей, в зависимости от их назначения.
Магистральные тепловые сети – это общегородская система трубопроводов большого диаметра (от 300 до 1400мм). Магистральные сети соединяют источники тепла с районными теплосетями. Магистральная теплосеть спроектирована как закольцованная система передачи горячей воды и пара, управляемая дистанционно. Задача общегородской сети – равномерная безаварийная доставка тепла к микрорайонам и кварталам.
Тепловые вводы – сложные технологические узлы, соединяющие районную магистральные тепловые сети с тепловыми пунктами. Тепловой ввод – это ключевой элемент теплосети. От его оснащенности зависит стабильность подачи тепла абонентам, безопасность и эффективность теплосети. Тепловые пункты оснащены приборами, регулирующими подачу горячей воды, приборами учета потребления тепла, фильтрами для сбора грязи, насосными установками, контрольно-измерительными приборами.
Разводящие теплосети – это сооружения меньшего масштаба. Их задача доставлять тепло от тепловых пунктов до конечных потребителей в пределах квартала или микрорайона. Диаметр труб районной теплосети намного меньше – до 400мм. Проектирование теплосетей разводящего назначения, как правило, усложняется в районах густой застройки из-за большого количества пересечений подземных и надземных инженерных коммуникаций.
В зависимости от типа носителя тепла, тепловые сети делятся на:
- Паровые
- Водяные
- Сети смешанного типа
Проектирование водяных тепловых сетей имеет свою специфику, паровых – свою, но в целом, это сходные проекты. В жилых домах и торгово-офисных знаниях, как правило, проложены водяные сети. Паровые сети и сети смешанного типа чаще используются для отопления крупных промышленных объектов.
Также теплосети различаются по типу нахождения. Существуют подземные сети, более дорогие при проектировании и обслуживании из-за сложного доступа, и более экономичные наземные теплосети. В крупных городах из-за архитектурных требований в основном прокладываются подземные теплосети.
Подземные тепловые сети, в свою очередь, различаются по типу прокладки. Существуют канальные и бесканальные подземные теплосети. Канальные сети прокладывают в бетонном канале под землей. Бесканальный трубопровод укладывается непосредственно в грунт. В этом случае трубы защищены от внешних воздействий специальной изоляцией.
В городских условиях в жилых кварталах как правило прокладывают канальные подземные теплосети, в промышленных зонах чаще отдают предпочтение надземным теплосетям. Если ваш план застройки включает прокладку подземных или наружных тепловых сетей – проект вы можете заказать у нас.
Где можно и где нельзя ставить газовый котел
Таблицы со стандартными габаритами
Как правило, при обустройстве котельной, проектировщик стремится заложить типовые оконные конструкции, габариты которых не превышают нормируемых значений. Все наиболее часто используемые габариты светопрозрачных элементов в помещениях котельных разных категорий приводятся далее.
Для частного дома
Для частного дома существует три типа котельных, предназначенных для размещения водогрейных агрегатов, работающих от разных типов топлива:
- Встроенные котельные с дублирующей входной группой с улицы, либо из смежных помещений жилого дома.
- Пристроенные котельные – доступ обеспечивается только со стороны улицы.
- Отдельно стоящие инженерные сооружения.
Типовые габариты оконных блоков в рассматриваемых помещениях приводятся в следующей таблице:
| Маркировкаэлементаостекления | Площадь полаинженерногосооружения, м,2 | Объёмэксплуатируемогопространства, м3 | Высотаокна, мм | Ширинаокна, мм | Высотапроёма, мм | Ширинапроёма, мм |
| ОР | 6 | 15,0 | 670 | 670 | 710 | 710 |
| ОР | 9 | 22,5 | 820 | 820 | 860 | 860 |
| ОР | 12 | 30.0 | 970 | 970 | 1010 | 1010 |
| ОР | 15 | 37.5 | 1070 | 1070 | 1110 | 1110 |
| ОР | 20 | 50.0 | 2 x 670 | 1170 | 1110 | 2 x 710 |
| ОР | 25 | 62.5 | 2 x 820 | 1170 | 1110 | 2 x 860 |
| ОР | 30 | 75.0 | 2 x 770 | 1470 | 1510 | 2 x 910 |
Для газовых инженерных сооружений нормируемая площадь светопрозрачной конструкции должна составлять не менее 0,03 м2 на каждый 1 м3 эксплуатируемого пространства, предназначенного для размещения оборудования. При несоблюдении данных требований, эксплуатирующие службы от газового треста не имеют права установить счётчик и принять инженерную сеть на баланс, что не позволит собственнику объекта запустить систему отопления в доме.
Для коммунальной
Для коммунальной блочной конструкции, которая, как правило, возводится и оборудуется, согласно типовым проектным решениям, габариты оконных блоков, приводятся в таблице:
| Размерный рядмодульнойконструкции, мм | Количествоблок модулей | Количествоокон | Ширинаокон, мм | Высотаокон, мм | Ширинапроёмов, мм | Высотапроёмов, мм |
| 3000 x 6000 x 3500 | 1 | 1 | 1370 | 1370 | 1410 | 1410 |
| 5000 x 10000 x 3500 | 1 | 1 | 2370 | 1770 | 2410 | 1810 |
| 5500 x 10000 x 3500 | 2 | 2 | 2 x 1370 | 1770 | 2 x 1410 | 1810 |
| 5500 x 11000 x 3500 | 2 | 2 | 2 x 1370 | 1770 | 2 x 1410 | 1810 |
| 6000 x 11000 x 3500 | 3 | 2 | 2 x 1570 | 1770 | 2 x 1610 | 1810 |
| 10000 x 11000 x 4300 | 4 | 3 | 3 x 1370 | 1770 | 3 x 1410 | 1810 |
| 13200 x 9000 x 4300 | 4 | 3 | 3 x 1570 | 1770 | 3 x 1610 | 1810 |
Если застройщик или коммунальные службы города принимают решение об устройстве полносборного сооружения, оконные блоки требуемого габарита устанавливаются в нём заранее.
Применение отделочных материалов
Несколько простых советов помогут избежать проблем при эксплуатации оборудования:
- Теплоизоляционные компоненты применяются для оклейки периметра стен. Чтобы обеспечить наличие воздушных зазоров, устанавливаются бруски. На эти элементы в дальнейшем крепятся панели ПВХ.
- Многие застройщики предпочитают оставлять цементный пол. Но укладка керамогранитной плитки способствует поддержанию чистоты.
- Обустройство беспрерывной работы двухконтурного котла предполагает наличие вывода горячей воды к дому и подвода к оборудованию холодной воды.
Соблюдение всех правил и требований способствует исправности любого агрегата и обеспечению безопасного проживания хозяев.
Проектирование котельной
Проектирование и монтаж оборудования котельной – самый важный этап в процессе ее строительства.
Чтобы избежать ошибок, которые могут обернуться для Вас финансовыми потерями, правильным решением будет обратиться в специализированную проектно-монтажную организацию (далее – подрядчик) этого профиля. Необходимо помнить, что подрядчик должен иметь все разрешительные документы на выполнение проектно-монтажных работ по строительству котельной. Вместе с подрядчиком Вы составите так называемое “техническое задание”,- перечень Ваших пожеланий к устройству котельной.
На основании технического задания специалисты могут предложить инженерные решения по строительству котельной, составят технико-экономическое обоснование, помогут при оформлении технических условий, разработают проект, рассчитают нагрузки на отопление, горячее водоснабжение (ГВС) и т.д.

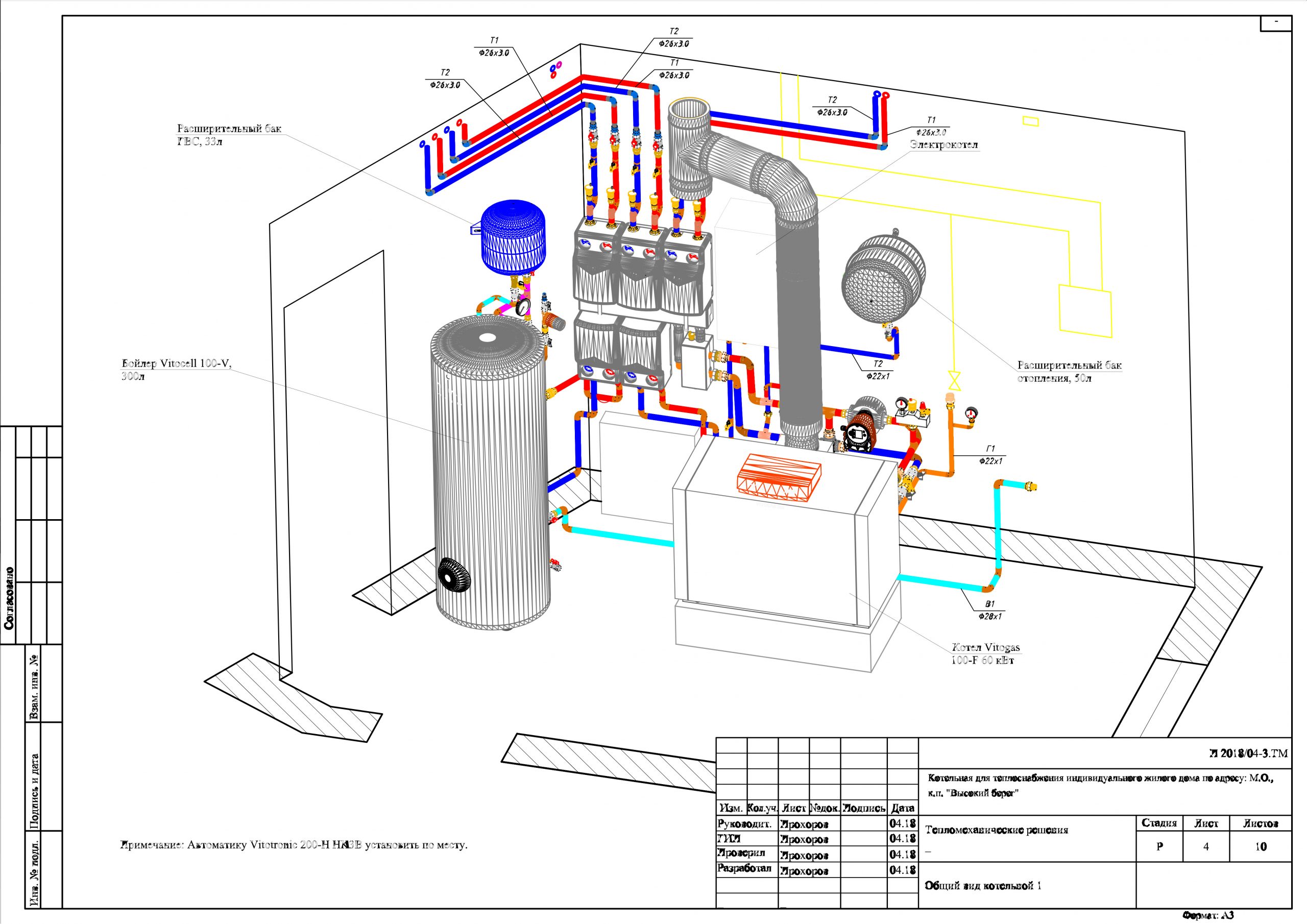

План котельной
Пример “общих указаний” к проекту котельной
Эта же организация – подрядчик может выполнить согласование и регистрацию проекта в соответствующих государственных органах.
В последующем, при Вашем желании, подрядчик может обеспечить комплектацию котельной оборудованием, ее монтаж, пусконаладочные работы, сдачу в эксплуатацию и сервисное обслуживание.
В зависимости от Ваших возможностей, квалификации и понятия вопроса, объем работ, выполняемых подрядчиком можно заказать от «нуля» до сдачи «под ключ», или на этап проектирования и согласования с органами надзора необходимых документов. При этом Вы оставляете за собой право выполнять строительство помещения котельной (если это отдельно стоящая или пристроенная котельная), монтажа оборудования и пуско-наладочные работы. Можно рассматривать и другие варианты с объемом подрядных работ этих организаций. То есть, подойти к привлечению квалифицированных специалистов дифференцированно.
В общем виде проектирование котельных делится на этапы:
- получение технического задания;
- расчет и подбор основного оборудования;
- выполнение рабочих чертежей котельной;
- выполнение пояснительной записки;
- согласование и сдача проекта.
Стандартный проект котельной состоит из следующих частей:
- пояснительная записка (ПЗ);
- теплотехническая часть (ТМ);
- электрика и освещение котельной (ЭО);
- автоматика безопасности, регулирования и контрольно измерительная аппаратура (КИП);
- внутреннее газоснабжение котельной (ГСВ)
- водопровод и канализация котельной (ВК);
- отопление и вентиляция котельной (ОВ);
- перечень мероприятий по оценке воздействия на окружающую среду (ПМ ООС);
- узлы учета тепловой энергии (УУТ);
- пожарная и охранная сигнализации (АСУ).
Оптимальное место для котельной
Если владелец решил реконструировать своё жилище, то перед ним встанет вопрос о строительстве котельной, но прежняя планировка не предусматривает этого. Потому что не получится разместить полноценно оборудование в неподходящем помещении, в котором не предусмотрена вентиляция или дымовая труба проходит через жилые помещения.
Многие выходят из положения с помощью специальной пристройки, но это решение негативно влияет на экстерьер дома. А строительство отдельностоящего здания это правильное, но затратное решение. Такое строение нельзя располагать вплотную к частному дому, но и расположение на большой дистанции также нежелательно из-за теплопотерь.

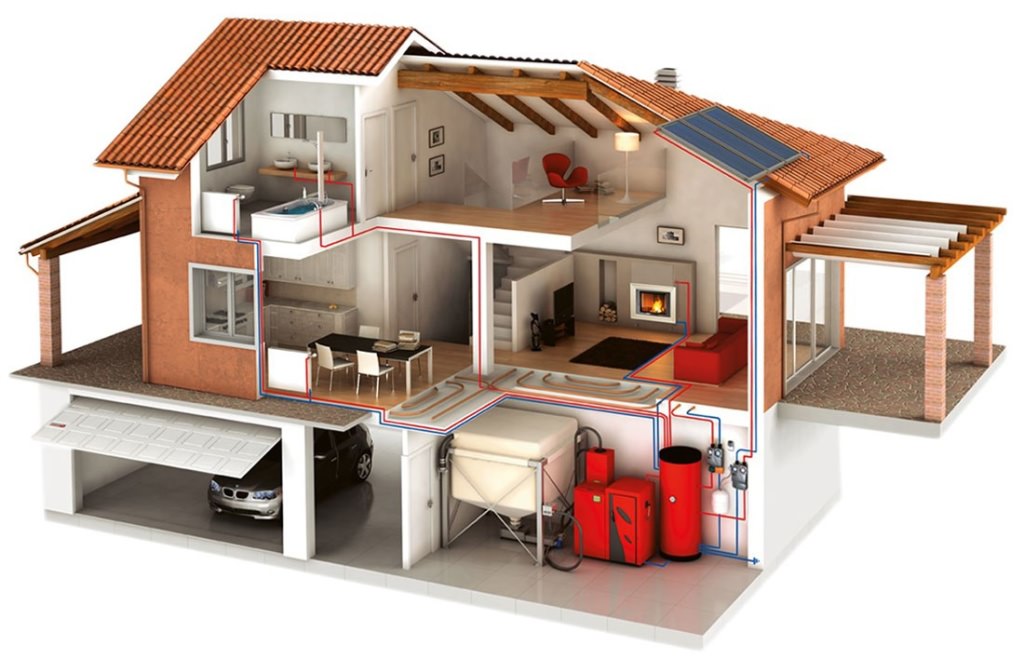

Место под котельную. Источник фото: muratordom.com.ua
Что же касается нового строительства, то при проектировании можно предусмотреть помещение котельной внутри дома, опираясь на нормы по установке котельного оборудования:
- помещение для котлов мощностью до 30 кВт должно иметь объём от 7,5 куб.м., от 30 до 60 кВт – от 13,5 куб.м., свыше 60 кВт – от 15 куб.м.;
- потолки высотой от 2,2 м, ширина дверного проёма – 800 мм;
- естественное освещение по норме должно составлять 300 кв.см. стекла на 1 куб.м. объёма, окна должны быть со створкой проветривания;
- если используется газовое оборудование, то трубы подвода газа должны быть металлические, гибкие трубопроводы использовать не допускается;
- электропитание должно иметь реле тепловой защиты, при использовании газового котла нужно использовать анализатор, фиксирующий утечку газа и закрывающий подачу топлива;
- стены котельной должны иметь прочную конструкцию и отделаны огнеупорными материалами;
- проект должен быть утверждён пожарной инспекцией.
Выбор места под котельную зависит от характеристик оборудования и финансовых возможностей. Необходимость выполнения требований по оборудованию котельной обусловлено техникой безопасности.
Некоторые тонкости и нюансы
Вопрос о том, какую котельную выбрать для частного дома, решается на стадии разработки проекта
Все требования к отопительному устройству сводятся в одну таблицу и анализируются по степени важности
Эта работа, проектирование, сложная и трудоемкая. Необходимо рассчитать размеры помещения, комплектацию обвязки котла, продумать вопрос вентиляции и прочие параметры.
Каждый выполняет не только свою часть работы, но и участвует в формировании комплексного решения.
Когда принимается решение об установке мини котельной для частного дома, то для этого должны быть веские экономические основания и составлен проект.
Размер отопительной установки приходится брать в расчет при дефиците площади в доме. В любом случае, дверь в помещение должна быть укрепленной.
Профессионально разработанный проект обеспечивает высокий КПД системы, ее безопасность и долговечность. На фото представлен газовый котел с автоматическим управлением.
Устройство котельной в частном доме некоторые требования
Для обогрева загородного дома нужна котельная. Устройство такого помещения требует абсолютно грамотного подхода. Именно это устройство создает уют и комфорт вашего дома, а так же и его безопасность
Поэтому следует подходить к нему с особым вниманием
Нельзя экономить на некоторых материалах, а особенно оборудовании. Установку котла и некоторого дополнительного оборудования лучше доверить профессионалам. Они грамотно и качественно сделают свою работу, со всеми допустимыми нормами.
Самым важным для этого процесса является внутренняя отделка помещения. Она должно быть настолько огнеупорной, чтобы смогла выдержать открытое пламя примерно 25 минут. Так же существуют некоторые определенные нюансы, которые обязательно нужно предусмотреть заранее, несмотря на то, где будет располагаться ваша котельная.
Требования к котельной:
- Рассчитать мощность котла, учитывая при этом площадь помещения;
- Оборудование лучше всего приобретать заранее;
- Выбрать необходимую по размеру дверь, обязательно огнеупорную;
- Все размеры котельной должны соответствовать специальным стандартам;
- Отдать предпочтение отделочному материалу – плитке.
Перед началом строительства отельного помещения котельной, делается план, который нужно обязательно согласовать с газовой службой. Затем, конечно, этот объект обязательно нужно добавить в технологический план всего участка.
