Типы и виды металлических лестниц для дома
Как самостоятельно изготовить марш на металлокаркасе
Посмотрев фото готовых объектов, легче определиться с подходящей моделью и подготовить проект. Готовый каркас из металла рекомендуется обработать антикоррозийным составом, особенно если планируется уличная конструкция. Для того, чтобы построить лестничный марш своими руками, нужно заготовить следующие детали:
- профильную трубу для несущих элементов;
- листовой металл;
- швеллеры или уголки для каркаса ступеней;
- комплект балясин;
- деревянные панели для облицовки.
Из профильной трубы, ориентируясь на проект, вырезают косоуры. Их крепят к полу и к перекрытию следующего этажа при помощи анкеров. При этом крепление должно быть рассчитано на нагрузку в 300 кг и более. Из стальных уголков сваривают каркасы для будущих ступеней. Готовые рамы приваривают к несущим балкам. На расстоянии 20 мм от края в каркасе просверливают отверстия.

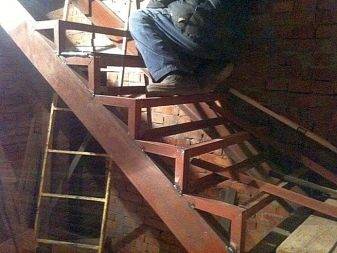

Основа будущей лестницы
Изготовление каркаса лестницы
После составления чертежа (эскиза) и произведения всех расчетов, подготавливают необходимый материал и приступают к монтажу каркаса.
Чтобы изготовить металлический каркас лестницы своими руками, кроме основного материала, необходимы инструменты:
- молоток;
- электросварка;
- электропила с кругом по металлу;
- напильник (для снятия заусениц);
- мелок или карандаш.
Согласно эскизу производят предварительную разметку деталей. Если детали будут парными, то отмечают на одной при помощи линейки, а другую отпиливают по размерам первой части. Для множественных деталей (крепления ступеней), размечают и отпиливают первую, а остальные отрезают, используя ее, как шаблон. Только в таком случае все детали будут одинакового размера.
В зависимости от вида выбранной конструкции, монтаж и сборку начинают производить с основных несущих частей. При монтаже винтовой лестницы сначала устанавливают центральную опору и закрепляют в нижней и верхней части. Если лестница маршевая, то вначале устанавливают и выравнивают тетивы, скрепляют их между собой в нижней и верхней части. При необходимости устанавливают дополнительные опоры снизу и закрепляют к стене. После установки несущих элементов отмечают места, и приваривают крепления.
Монтаж перил, подступеньков и проступей производят после полного закрепления всех несущих элементов при помощи саморезов с нижней стороны. Завершают сооружение отделкой и покраской всех элементов.
Технология обшивки металлоконструкции
Когда вы определились с древесиной и закупили пиломатериалы для облицовки в нужном количестве, можно приступать к монтажу. Но перед этим необходимо произвести точные расчеты и подготовить инструменты, без которых невозможно отделать лестницу.
Необходимый инструмент
Чтобы обшить металлическую лестницу деревом своими руками, вам понадобится следующий перечень инструментов:
- перфоратор и шуруповерт;
- электролобзик для распиловки материала;
- рубанок, напильник, наждачная бумага;
- молоток, резиновая киянка, пассатижи;
- рулетка, строительный уровень;
- набор гаечных ключей, саморезы.
Подготовительные работы
Чтобы обшить металлическую лестницу, недостаточно лишь обзавестись необходимыми инструментами. От правильно выполненных подготовительных работ будет зависеть, насколько надежной, долговечной и удобной в пользовании получится конструкция.
Итак, что необходимо сделать:
1. С помощью рулетки замерить каждую ступень железной лестницы, а также ее боковые части и длину марша.
2. Полученные данные записать на листке и сделать разметку необходимых деталей на пиломатериалах.
3. Выпилить все необходимые заготовки подходящих размеров, грубые края обработать напильником, а острые углы – наждаком.
4. Элементы для обшивки ступеней пронумеровать, учитывая, что процесс отделки вы будете проводить снизу-вверх. Делать это лучше в местах, которые после установки не будут видны.
5. С помощью наждачной бумаги отшлифовать плоскости до идеальной гладкости. Можно использовать шлифмашинку, так работа пойдет быстрее.
6. В завершение достаточно обработать все деревянные элементы антисептиком и дождаться полного их высыхания.
Облицовка металлического каркаса
Когда все детали тщательно обработаны и готовы к установке, приступаем к облицовке каркаса. Весь процесс выглядит следующим образом:
1. Работу начинаем с отделки ступеней снизу-вверх. Для этого укладываем деревянные проступи и фиксируем их при помощи саморезов. Шляпки крепежных элементов следует углубить в доски на пол сантиметра.
2. Устанавливаем подступенки. Они должны плотно прилегать к каркасу, для их крепления также используем саморезы со сверлом по металлу.
3. Приступаем к сборке элементов ограждения. Балясины устанавливаются на ступени по краям, с обратной стороны ступени вкручиваем саморезы. Опорные элементы желательно расставлять с промежутком в 15-20 см. Далее крепим поручень на установленные балясины.
Монтаж с тыльной стороны
Особенность данного способа обшивки в том, что деревянные детали укладываются сверху на каркас, а саморезы закручиваются с тыльной его стороны. Для начала нужно высверлить отверстия в самом металле в нужных местах под крепления. Только заранее подготовьте емкость с холодной водой, чтобы остуживать сверло – зачастую металл в подобных каркасах имеет толщину в 5-7 мм.
Далее переходим к монтажу каждой ступеньки. Здесь все очень просто. Сперва нужно сделать подложку из фанеры и зафиксировать ее на каркасе с помощью монтажного клея с заполняющим эффектом. Только не используйте вместо клея монтажную пену – она со временем высыхает, что приведет к появлению неприятных скрипов.
Поверх подложки укладываем проступи и притягиваем их с обратной стороны саморезами сквозь заранее выполненные в металле отверстия. Что касается подступенков, то технология их монтажа ничем не отличается от описанного выше процесса.
Внешняя отделка лестницы
На заключительном этапе осталось обшить тыльную сторону и отделать боковую часть лестничной конструкции. Это можно сделать с использованием листов ДСП, гипсокартона или вагонки. Сначала подготавливаем детали нужного размера и обшиваем боковую грань по типу тетивы, для этого лучше использовать деревянные панели. Нижнюю часть лестничного марша закрываем гипсокартоном. Крепление осуществляем при помощи саморезов.
После обшивки металлической лестницы деревом не стоит забывать и про завершающий штрих, от которого будет зависеть конечный результат. Дополнительно облицованные части лестницы покрываем краской по дереву или вскрываем лаком, тонированным или прозрачным – кому что нравится.
Обшивка металлокаркаса и установка балясин (3 видео)

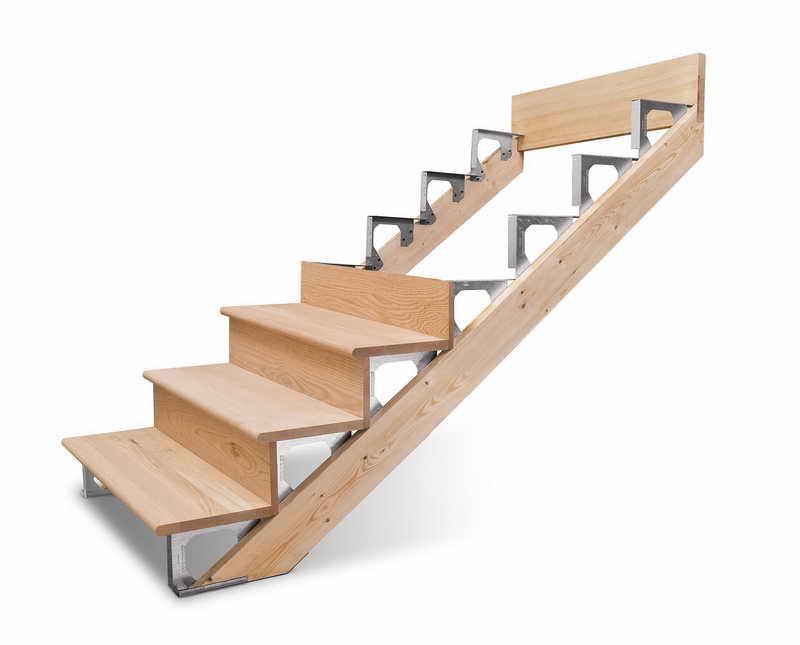

Варианты крепежа деревянных ступеней к металлическому каркасу
Закрепить ступени к металлокаркасу можно несколькими способами в зависимости от специфики используемой конструкции и предпочтений владельца дома.
Мебельными болтами
Для крепления деревянных ступеней используют мебельные болты
Наиболее простой и доступный метод крепления ступеней к каркасу. Процесс включает в себя высверливание необходимых отверстий в ступени с последующим использованием соответствующих болтов.
При монтаже затягивать гайку важно умеренно, поскольку слишком сильное воздействие может нарушить целостность деревянной детали. В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы
В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию
В качестве недостатка метода можно выделить постоянное расположение шляпки болта на поверхности лестницы. В некоторых конструкциях осуществлять затяг может быть неудобно. При этом болты крайне удобны, просты в использовании и позволяют при необходимости разобрать конструкцию.
Саморезами
Если нежелательно портить внешнюю поверхность ступеней, можно прикрутить их саморезами. В данном случае подойдут мощные модели с крестообразными или шестигранными пазами. Оптимальным вариантом оказываются кровельные саморезы с шестигранной головкой и острым кончиком в виде сверла
Важно подбирать саморезы именно для дерева, поскольку аналогичные модели для металла могут не обеспечить необходимой площади зацепления
Футоркой
Невидимое крепление ступеней к металлу или камню
Футорка представляет собой металлическую втулку с внешней и внутренней резьбой. Подобный метод крепления отличается незаметностью и удобством. К тому же с демонтажем ступеней никаких проблем не возникает.
Для осуществления монтажа потребуется стационарная подготовка, а также точно проработанные чертежи. Крепление ступеней может проводиться как снизу, так и с торца.
Крепежом Фишер
Данный способ крепления деревянных ступеней к металлическому каркасу появился относительно недавно. Основывается на применении специального полимерного крепления Фишер. Оно включает в себя втулку большого диаметра с одной стороны и раскрывающуюся в процессе вкручивания самореза небольшую втулку с другой стороны.
Непосредственно перед монтажом в отверстия на каркасе устанавливаются керны, а ступени затем продавливают метки. Крепления устанавливаются в соответствующие гнезда, после чего расширяются при помощи саморезов. За счет этого ступенька будет надежно крепиться на своем месте, не соскальзывая даже при нагрузках. Дополнительно усилить конструкцию можно при помощи клея.
Виды металлического каркаса по способу сборки
Для крепления деревянных ступеней к каркасу понадобятся металлические болты
Существует множество видов металлических каркасов лестниц. Они могут представлять собой монолитные элементы из косоуров или кобылок, подвесные системы с использованием больцев или специализированные модульные конструкции. Наиболее распространенными считаются монолитные и модульные системы.
Монолитные
Использование монолитных косоуров является традиционным методом создания металлической основы любой лестницы. Можно установить один или пару косоуров. Второй вариант более предпочтителен. Поскольку предусматривает две одинаковые опоры для будущих ступеней.
При использовании одного косоура вторую сторону ступени необходимо закреплять непосредственно в стене, что может создать некоторые неудобства. Обычно в досках просверливаются отверстия, через которые осуществляется монтаж на каркас.
Иногда целесообразно использовать систему из одного стандартного и одного бокового косоура, прижатого к стене. Роль такого косоура может выполнять уголок. В данном случае логичнее использовать в качестве крепления особые шпильки, на которые насаживается доска.
Модульные
Сварной металлический каркас для ступеней
Модульные лестницы не так давно появились на рынке, однако уже успели завоевать популярность за счет простоты использования и удобства сборки конструкции любых размеров. Обычно комплект деталей создается на заводах, а непосредственно на месте монтажа только собирается.
Стандартный комплект включает следующие детали:
- базовые модули;
- напольные;
- промежуточные.
Средние или промежуточные модули могут создаваться по индивидуальному заказу с различной высотой и шириной ступеней. Базовые элементы начинают и завершают лестницу.
Изготовление лестницы из профильной трубы на второй этаж своими руками
Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.
Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.
Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно
Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.
Нарезка заготовок
Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

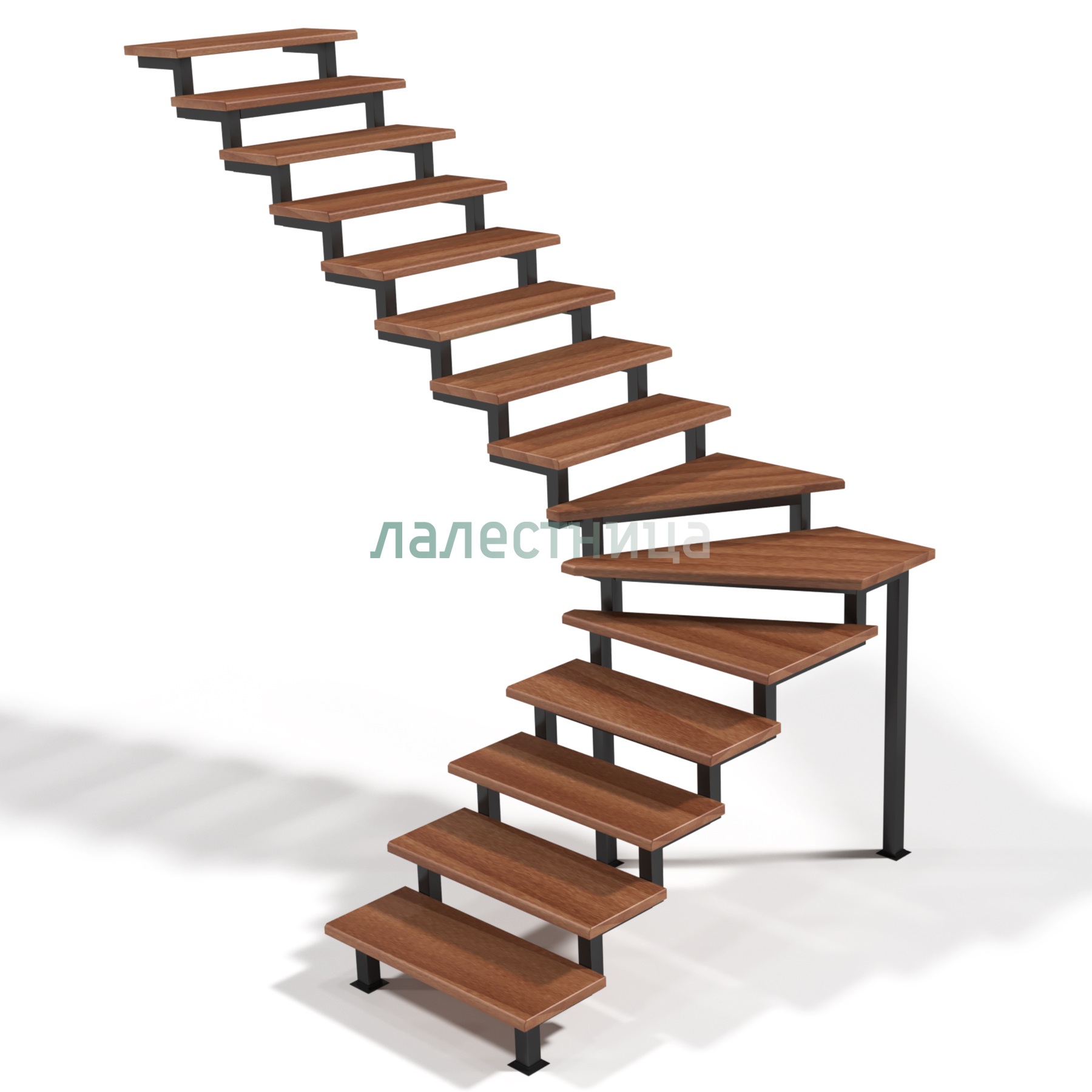

Схема модульной лестницы на хребтовом косоуре
Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.
Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.
Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом
Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.
Монтаж несущих опор
Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.
Просторная маршевая поворотная лестница с площадкой
На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.
Заготовки для ступеней
Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.
Маршевая поворотная лестница на металлическом косоуре
Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».
Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.
Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.
Обработка металлического каркаса
После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

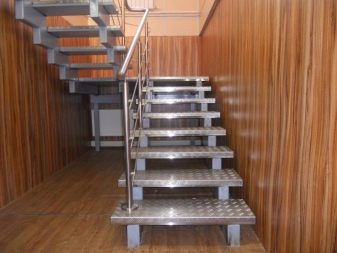

Металлическая лестница в стиле «минимализм»
Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.
Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.
Преимущества и недостатки
Частный дом или дача, оборудованная своими руками, является предметом гордости для своего владельца. Кто еще, кроме хозяина, будет так разборчиво подбирать материалы, выбирать оптимальные варианты и тщательно соблюдать инструкции по изготовлению и монтажу. И если рассматривать вопрос с точки зрения собственноручного изготовления, то конструкция из металлического каркаса и деревянных ступеней имеет как плюсы, так и минусы.
Вес деревянной и металлической лестницы практически одинаков. А значит, и мероприятия, которые требуется провести перед монтажом, будут одинаковыми. То есть: выровнять несущие стены будущего лестничного проема и смонтировать дополнительные балки для опоры, если пол не рассчитан на нагрузки.
Долговечность
Металлический каркас с черновыми ступенями можно установить на стадии строительства, и пользоваться во время строительных работ. Затем временные ступени снимаются и настилаются постоянные.
Умеренное сочетание
Металл обладает более высокими показателями прочности и механической устойчивости. Если лестницу предполагается установить в северной части дома, где, как правило, наблюдается повышенная влажность, то вариант с каркасом из металла прослужит дольше. Сменить испорченную ступень значительно проще и дешевле, чем все изделие.
Смена деревянного «скелета» на металлический мало сказывается на внешнем виде. Изменения стиля здесь можно добиться, если использовать сталь или бронзу при оформлении, например: установить кованые балясины. На фото демонстрируется вариант со ступенями из дерева и коваными перилами.
К недостаткам модели из металла и дерева относятся следующие факторы.
- Чтобы сделать металлический каркас своими руками потребуются хотя бы минимальные навыки по работе с металлом.
- Установку конструкции осуществить тяжелее, так как железные детали имеют больший вес, чем деревянные.
Монтаж своими руками
Необходимо убедиться, что каркас надежно закреплен в стенах
Важно соблюдать аккуратность и учитывать некоторые специфические нюансы процесса
Перед началом работ важно убедиться в том, что каркас надежно закреплен на полу и стенах.
Поверхность металлического каркаса, на которую будут ложиться ступени, желательно тщательно очистить и окрасить специальными смесями с антикоррозийными добавками. Это позволит защитить конструкцию от ржавчины.
Виды металлических лестниц
В зависимости от типа расположения ступенек различают следующие виды каркасных лестниц.
Маршевые
Самый распространенный и популярный вид. Могут быть одно- и многомаршевыми. Марш – прямолинейный элемент, состоящий из определенного количества ступеней. Могут использоваться как в небольших домах, так и для соединения этажей или функциональных зон в больших помещениях.
При обустройстве подъемов на верхние этажи конструкции этого типа дополняются промежуточными площадками и дополнительными забежными ступенями. По форме все маршевые лестницы можно классифицировать на 2 большие группы:
- Г-образные. Широко распространенный тип. В условиях маленького помещения помогают эффективно экономить пространство. Состоят из 2 маршей, соединенных между собой под прямым углом. Конструкции этого типа очень часто располагают около двух смежных стен. Они хорошо подходят для обустройства внутреннего пространства комнат квадратной или прямоугольной формы;
- П-образные. Состоят из нескольких пролетов, соединенных между собой поворотными площадками или группой забежных ступеней. Конструкции этого типа используются в просторных залах и холлах для межэтажного соединения.
Поворотные
Такие лестницы широко применяются при обустройстве вторых этажей частных домов и дач. В зависимости от дизайнерского решения изготавливаются из дерева, металла или их сочетания. Конструкции этого типа располагают в углу. В местах поворота они оснащаются межлестничными площадками или забежными ступенями. Особенностью таких ступеней является более узкий внутренний край, который позволяет организовывать поворот. По его углу различают четверть- и полуоборотные конструкции. Сам поворот может выводиться в любой части, но обычно его располагают посередине или ближе к низу.
Забежные
Основная отличительная особенность забежных лестниц – это наличие ступеней клиновидной формы. Конструкции этого типа устанавливают вдоль стен или прямо посередине помещения. Они существенно экономят пространство. Их основной недостаток заключается в слишком крутом подъеме, что не всегда подходит для людей с ограниченными возможностями.
Винтовые
Основу винтовых лестниц составляет опорный столб. Вокруг него по восходящей спирали располагаются ступеньки. В зависимости от дизайнерского решения винтовые конструкции могут быть круглыми, квадратными и даже восьмиугольными.
Изготовление
Рекомендуется потренироваться перед тем, как начинать работы, набить руку, привыкнуть к аппарату: все эти действия стоит проводить на сторонних предметах. После того как вы освоили основные приёмы выполнения сварки, лишь только тогда стоит приступать к чистовой работе.
Следует соблюдать в работе определенную последовательность:
- заготовки нарезать по размеру;
- изготовление узлов для крепления ступеней (кобылок);
- следует сварить уголки;
- произвести монтаж косоуров;
- ступеньки и ограждение следует приварить;
- зачистка, шлифовка;
- грунтовка и покраска.
Первым делом из уголков изготавливаем узлы для крепления ступеней (кобылки). Чтобы не испортить лестницу, следует исключить перекосы. Кобылки должны быть идентичными и относительно друг друга изготовленными зеркально. Из стального уголка изготавливаем кобылки, для начала выборки стоит вырезать, после следует между собою состыковать уголки.
В результате должны у вас выйти Г-образные сварные узлы полками вглубь и книзу. Полки вглубь и кверху кобылки свариваются для ступенек из бетона, а также декорирования керамогранитом или керамической плиткой. Для этой конструкции потребуется 14 пар этих узлов – во всякой паре одна опора будет правой, а каждая вторая – левой. Привариваем крепления ступени и поперечину между каждой парой уголков. Поперечину тоже изготовляем из уголка.
По ребру профильной квадратной трубы производим разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с прикрепленными кобылками второй, и точно переносим разметку. Так мы приобретаем правильную геометрию всех частей. У нас ширина составляет 900 миллиметров, и двух косоуров нам полностью хватит. Привариваем кобылки ко второму косоуру. Контролируем их по уровню. Потом привариваем косоуры нижним концом к основной платформе.
В жилищах с бетонированным основанием основная платформа может быть поставлена в бетоне. Верхний конец укрепляем к опорной стойке, которая зафиксирована к перекрытию между этажами металлическими анкерами. Еще раз контролируем кобылки по уровню.
Крайний этап – приваривание ступеней к кобылкам. Можно еще зафиксировать их болтами, в данном случае нужно заделывать их деревом. Еще одна разновидность – установить деревянные ступеньки прямо на кобылки с помощью винтообразных соединений.
Верхняя ступень ставится на наименьшей дистанции от стены. Нужно, чтобы между стеной и ступенькой был проложен лист бумаги – впереди облицовочные работы. Ограждение приваривается около металлической лестницы так, чтобы не убавлять ее ширину.
Все составляющие конструкции в участках сварки шлифуются (швы, зазубрины), позже сметаются железной щеткой частички металла, металлическая лестница грунтуется: применяем грунтовку по металлу, затем она окрашивается в избранный цвет. Деревянные ступеньки ставятся после того, как краска подсохнет.
Украшение металлической лестницы на следующий этаж, включая обшивку ступенек деревом, уместно проводить на этапе чистовых облицовочных работ в жилье.
При мнимой несложности, работа по постройке межэтажной конструкции из металла призывает к внимательности и аккуратности. Качественно произведенные сварочные работы обеспечивают долгий срок эксплуатации конструкции.
Возведя крепкий и капитальный каркас, вы со временем можете украшать его деревом, керамической плиткой, компонентами ограждения из нержавеющей стали и другими облицовочными материалами по собственному вкусу. И конструкция, которая на этапе строительства гляделась слишком большой и непрезентабельной, получит превосходный наружный вид.
Основной довод в выгоду строительства металлической лестницы на второй этаж собственными руками – экономия значительных средств, которые понадобятся вам для выполнения остальных работ в доме.
О том, как правильно установить металлическую лестницу своими руками, смотрите в видео ниже.
