Буржуйка в гараж: как сделать своими руками

Как сварить печку для гаража?

Буржуйки наибольшей популярностью пользовались во второй половине 19 века и в первой половине 20 века. Они находились практически в каждом доме и квартире. А сейчас их все чаще стали устанавливать и в гаражных помещениях.

Основные функции, которые несет в себе такая буржуйка:

• отапливается помещение, в котором она находится;
• есть дополнительная возможность приготовить еду, однако в небольших объемах;
• при правильном дизайне она может стать дополнительным элементом украшения интерьера.

Буржуйка отапливает помещение гаража, создает возможность приготовить еду в небольших количествах, служит элементом декора.

Перед тем как начать варить изделие, необходимо остановиться на какой-либо форме, которая, в свою очередь, напрямую зависит от выбранного материала. К примеру, труба подразумевает под собой округлые формы, в то время как лист металла предполагает прямоугольный вид.

Самым важным, что требует внимания в самодельной печке — поддувало и топка

Очень важно знать, что эти две зоны должны быть разделены горизонтальной перегородкой, в которой есть отверстия. Они предназначены для того, чтобы отходы горения, то есть зола, могла опадать вниз

Если планируется соорудить печку на дровах и при этом крупных габаритов, то необходимо, чтобы перегородка имела прорези не уже 4 см. Если же отопление планируется производить при помощи угля или мелких дров, то отверстиям подойдет размер в 1-2 см.

Что такое зона отвода? Деривация продуктов сгорания осуществляется посредством трубы. Стандартное ее месторасположение — в задней или верхней части печурки. В первом случае для того чтобы труба качественно выполняла свое предназначение, ей необходимо обеспечить угол наклона не меньше 30 градусов. Хотя специалисты рекомендуют, чтобы труба находилась прямо перпендикулярно печке.

Если буржуйку оснастить дополнительными ребрами, то это приведет к повышению ее теплоотдачи. Для того чтобы этого достигнуть, железные пластины (в 0,5 см) приваривают перпендикулярно к стенкам печки. По законам физики, чем больше площадь обогрева, которая контактирует с воздухом, тем быстрее нагреется помещение.

Устройство буржуйки.

Для изготовления качественной, но при этом простой буржуйки подойдет труба диаметром в 30 см, толщиной не меньше 5 см. Как альтернативу можно взять листовой материал с аналогичной толщиной. Для того чтобы сконструировать дымоотвод, подойдет труба в 12 см. В надежде избежать прогорания дна необходимо для первых уровней брать толщину не менее 2-3 мм. Для более удобной эксплуатации ящик для сбора золы лучше сделать вставляющимся. Таким образом, нет необходимости приобретать дополнительно кочергу, выдвинул ящик, очистил его и все. Он будет находиться в поддувале. Средняя толщина листа для него необходима в 0,3 см.

Работая с материалом, следует помнить, что он может укорачиваться или удлиняться, а для этого он должен иметь соответствующую толщину. Так как работа производится при помощи болгарки, надо контролировать и линию отреза.

Экономичные и энергоэффективные печи для гаража на отработке

Буржуйка из газового баллона с теплообменником. Сделал печь буржуйку из баллона с дополнительным теплообменником (16 фото)

Решил сделать самодельную печь буржуйку из газового баллона, для отопления гаража мастерской.

Приветствую! Значит уже зима на носу, а так как гараж также и мастерская широкого профиля, то хотелось бы комфортной температуры для работы зимой, как-никак своих только два корыта, а еще и друзья-товарищи наведываются, и это только по авто ремонту, а другого еще бывает сколько, ого-го!

Как в той басне: «… лето красное пропела… » и теперь срочно нужна печка. На данный момент после ремонта ниссана, бюджет ниже нуля, поэтому делаем из того что есть, а есть у меня баллон пропановый 50 л.

Думал и о печи на отработке, но смущает ее пожароопасность, открытый огонь, горючая-вонючая жидкость и т.п., ведь гараж каркасный, дерево и утеплитель. В итоге склонился к твердотопливной печи системы «буржуйка». Описание и размеры нашел на ютубе, от себя добавил только ввареную трубу поперек печи, чтоб принудительно гнать через нее воздух.

Диаметр трубы 114, как раз под сотый вентилятор, а учитывая диаметр баллона примерно 300 мм, то труба перекрывает его сечение более чем на треть, сейчас даже посчитаем: если D баллона взять 300, то площадь сечения будет 3.14×150×150=70650 мм2. А труба перекрывает 114×300=34200 мм2То есть даже на треть, а ровно половину! И это очень хорошо, это повысит КПД.

Изготовление печки буржуйки

Вот примерно так справа обрежется труба и туда будет установлен вентилятор, а выход под углом 90° в гараж

Та же труба пойдет на выхлоп. Выводить буду в стену, хорошо заизолировав, не хочу дырявить крышу. Угол, в котором буду устанавливать печь, выложу газобетоном и облагорожу либо кирпичем, либо плиткой. Можно и железом оббить, практично и симпатично, но напомню, я делаю это в условиях отсутствия денег, а металл надо покупать, кирпич и плитка есть в наличии, ждут своего часа. Газобетон удобен и с низкой теплопроводностью, хорошо отсечет каркасные стены от печи.

При сварке широких зазоров, использую пруток подходящего диаметра, на ненагруженных узлах пойдет.

Вынес на улицу для обжига.

Запустил свою буржуйку из газового баллона в гараже. Вариант не окончательный, по ходу уже подмечаю требуемые доработки и улучшения. Ну давайте сперва расскажу что да как, а потом распишу планируемые улучшения.Ну про саму печь я уже писал, сделана из большого пропанового баллона в вертикальном положении. Так она занимает очень мало места и близость её к стенам зависит только от их защищённости.Дымоход имеет 2 колена по 90°, так как выход идет через стену. На это есть 2 причины: я категорически не хотел дырявить крышу и над печкой расположена бооольшая полка, типа антресоли по всей ширине гаража, я там храню крупногабаритное барахло, и лишаться её, даже частично я не намерен.

При выборе дымохода были варианты:

• 1. Из такой же стальной трубы.
• 2. Оцинковка
• 3. Нержавейка.

Проход через стену здоровая асбестовая труба с ватой, толщина стенки 22 мм

Печь при первом пуске в помещении показала себя неплохо, хотя на улице всего -10. Гараж прогрелся до 18° и в футболке вполне комфортно.

Градусник расположил в середине гаража на высоте 1,5 метра. Загнал шорика чтоб номер оторванный прилепить, так он махом обтаял. Помимо вентилятора с гофрой еще цепанул вентилятор радиатора с японца какого-то, вроде с демио моей бывшей, для наружнего обдува и увеличения теплосъема, а подключил через зарядное устройство, им удобно регулировать обороты.

Общий вид. Гофра и вентилятор 125 мм уже подключены.

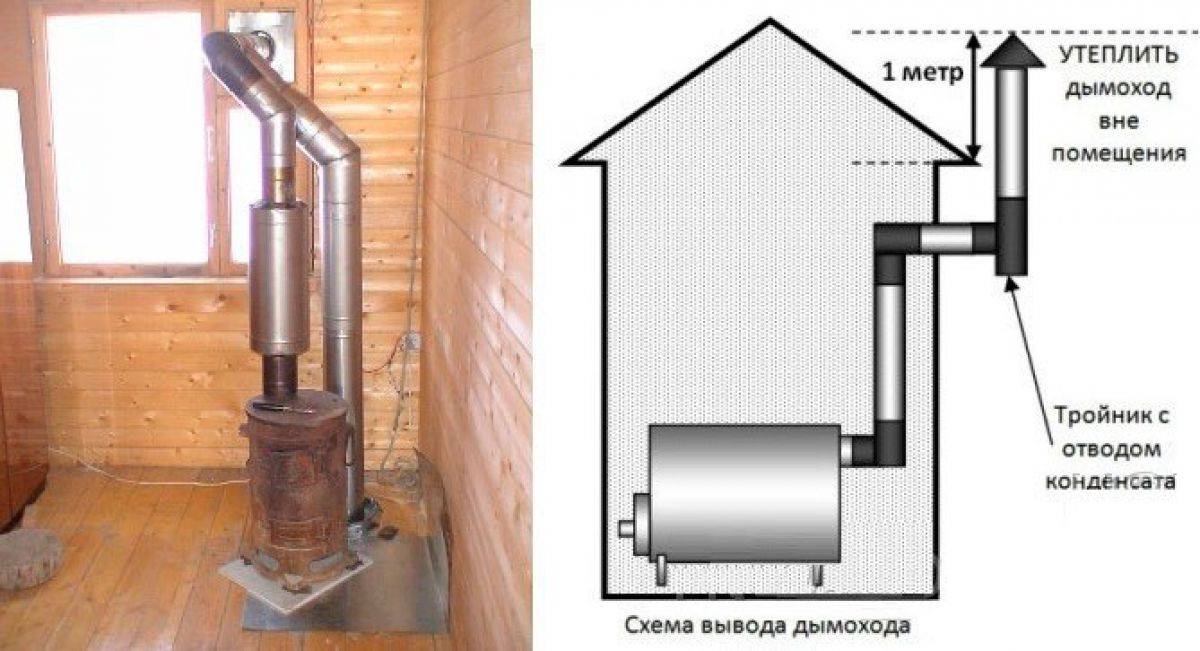

Установка печи в доме через стену. Как вывести дымоход из сэндвич-трубы через стену: плюсы и минусы, пошаговый монтаж своими руками

Дымоход в частных домах устанавливают двумя способами: с проходкой через кровлю и через стену. Проходка через стену позволяет сэкономить пространство внутри дома. Для безопасного проживания смонтировать дымоходное устройство необходимо правильно. Об этом читайте  ниже.

Особенности работы с деревянными стенами

Монтаж дымохода из сэндвич-трубы через стену из дерева требует соблюдения мер предосторожности

1. Размеры отверстия в стене подбираются с запасом между стеной и трубой 100 мм. Расстояние от дымоотвода до прочих горючих материалов составляет 450 мм.
2. Вокруг сендвича укладывается базальтовый утеплитель (он устойчив к высокой температуре) и асболист (либо минерит) по периметру.
3. Для удержания утеплителя внутри отверстия, его закрывают листом нержавеющего металла.
4. На окончании дымохода устанавливается искрогаситель либо зонт в целях пожаробезопасности.

Принцип работы

Принцип работы дымоотвода состоит в способности нагретых газов подниматься, уменьшая свою плотность. В результате этого полость становится разреженной и замещается воздухом, пришедшим извне. Тяга увеличивается, поддерживая горение. Когда газы остывают, появляется кислотный осадок. Он воздействует на внутренние стенки конструкции, деформируя и разрушая их. Чтобы уменьшить порог образования кислотного конденсата, используют теплоизоляционные материалы.

Как устроен дымоход

Дымоходное устройство состоит из несколько частей:

• горизонтальной части, отходящей от котла либо печи;
• вертикального канала;
• задвижек;
• ревизионных люков. Они нужны для того, чтобы периодически очищать стенки внутреннего кожуха от сажи.
• тройника;
• дефлектора или искрогасителя. Он надевается сверху газоотвода и защищает от попадания атмосферных осадков внутрь него.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

• настенные. Они фиксируются к фасаду;
• коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Кирпич прочен, долговечен, отличается добротным видом и износоустойчивостью.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

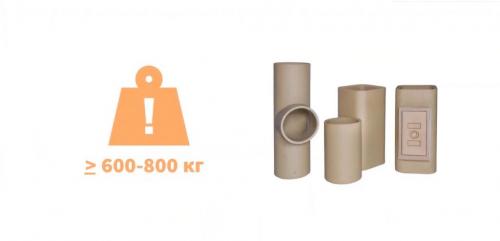

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

Важным недостатком является — высокая цена.

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Сэндвич-трубы (двухконтурные) состоят из большой и малой трубы и утеплителя. Он служит также изолятором. Трубы сделаны из нержавейки, устойчивой к кислотам.

Рекомендации по монтажу

Установка буржуйки в гараже. Установка печи в гараже: требования, подготовка и монтаж оборудования

10 мин.

Гараж

Как правило, заядлые автолюбители проводят очень много времени в гараже. Это удобное и относительно просторное помещение становится для них складом, не слишком большой, но максимально удобной мастерской. Там же нередко хранят сельскохозяйственную продукцию, а также отдыхают с приятелями от «мирской суеты». Но есть у этого автохранилища один, но серьезный недостаток. Если в теплое время года там довольно комфортные условия, то холодной зимой в неотапливаемом помещении долго находиться невозможно. Что же делать? Возможное и самое простое решение — установка печи в гараже. Данное оборудование будет спасением хозяина, но только в том случае, если его монтаж был проведен по всем правилам. Поэтому сначала «мастеру на обе руки» нужно выбрать самый подходящий агрегат, а потом узнать о том, как правильно установить печь в гараже.

Правила пожарной безопасности

Это первое, с чем нужно познакомиться автовладельцу, если он решился на установку печи в гараже. Что обеспечить свою безопасность и сохранность всего имущества, ему необходимо строго придерживаться нескольких правил:

1. Стены и пол около отопительного оборудования должны быть защищены от случайных искр негорючим материалом. Противопожарным барьером способен стать бетон, кирпич, керамическая плитка, металлический или асбестоцементный лист, а также специальные плиты (Минерит, Суперизол).
2. Рядом с потенциально опасным отопительным агрегатом запрещается держать любые легковоспламеняющиеся предметы и материалы.
3. Чтобы предотвратить задымление/отравление, в гараже необходимо оборудовать эффективную вентиляционную систему.
4. Печь изготавливают из качественных материалов.

Чтобы защитить машину от опасного оборудования, работающего на топливе, между ней и отопительным устройством оставляют свободными как минимум 1,5 м.

Если метраж не позволяет так расточительно использовать пространство, то решением проблемы может стать возведение кирпичной стенки.

Что нужно знать перед установкой

Учитывайте, что гаражные печи находятся недалеко от вашей машины и взрывоопасных веществ. Поэтому при их создании нужно использовать чертежи, чтобы в будущем получилась прочная конструкция, безопасная для вас. Учитывайте следующие нюансы:

• Обычно печи для обогрева гаража размещают напротив двери. Вам понадобится площадка, размером на 0,5 м больше в каждую сторону, чем печь в гараж — это уменьшит риск возникновения пожара;
• Поскольку огонь внутри изделия будет выжигать кислород, создавая при этом дым и токсичные вещества — нужна вентиляция. Она также необходима вашему автомобилю, чтобы он не пострадал от конденсата, который появляется с отопителями для гаража;
• Не ставьте легко воспламеняемых предметов на расстоянии 0,5 м от печи.

Самая эффективная буржуйка из газового баллона

Материалы для печки

В первую очередь вам потребуется металлический лист толщиною 4-5 мм. Тоньше брать не рекомендуется, такой лист быстро прогорит. Обязательно труба диаметром 80-120 мм. Диаметр будет зависеть от размеров установки. Чем меньше самодельная печь для гаража, тем меньше диаметр устанавливаемого дымохода. На фотографии видно, что буржуйка устанавливается на ножках. Функции ножек может выполнять не только металлический уголок, но и куски трубы диаметром 20-32 мм.

Что можно сказать по поводу используемых для сборки печки материалов? Все они металлические, а, значит, собирать такую печку своими руками сможет только тот человек, который владеет навыками работы со сварочным аппаратом. Если таким навыками вы обладаете, но проблемы отпадают сами собой.

Типовая конструкция

Пошаговая инструкция изготовления буржуйки для гаража своими руками

Рассмотрим её создание пошагово:

Делаем корпус. Свариваем заготовки из листового металла: сначала боковые стенки, затем – заднюю и дно.

Важно, чтобы все элементы были строго перпендикулярны

• Определяем камеру сгорания, зольник и дымооборот.
• Устанавливаем колосниковую решётку. В листовой стали вырезаем отверстия для неё (до 2 см). Крепим на уровне 10-15 см.
• Вырезаем отверстия.

В задней части – для дымохода (круглое), в передней – для топки и зольника (прямоугольные). Расстояние между стенками и боковыми краями отверстий – 5 см. Дно зольника должно совпадать с дном печи.

Советуем сделать их на всю ширину печи. Оснащаем двери засовами и ручками.

• Привариваем переднюю стенку.
• Крепим ножки (минимальная длина – 12 см). Их можно оборудовать болтами, чтобы впоследствии регулировать высоту.
• Привариваем верхнюю крышку к корпусу.
• Устанавливаем буржуйку на выбранном для неё месте.
• Устанавливаем дымоход.

Монтируем трубу к отверстию в задней стенке. Проще всего выбрать прямую, однако это не так энергоэффективно. Верх трубы закрепляем прутьями, монтируя их в стену.

Позаботьтесь о герметичности при сборке, чтобы в Ваш гараж не попадали сажа и дым.

В дальнейшем буржуйку можно оснастить плитой для приготовления пищи.

При сооружении описанных конструкций придерживайтесь правил противопожарной безопасности.

В данной статье мы объединили и систематизировали базовую информацию о печке-буржуйке, её правильном самостоятельном изготовлении и установке в Вашем гараже. Конечно, при конструировании или дальнейшем использовании печи возможны некоторые доработки и трансформации, но в целом, в этом принципе нет ничего сложного.

Главное – подойти к процессу ответственно и планомерно, тогда это отплатит теплоотдачей и сохранением бюджета.

Сварим буржуйку

Печь, созданная из листового металла, из трубы или бочки- это буржуйка, кубическая печка в гараж своими руками получается, если в создании использовать первый по списку материал. Из остальных двух выйдут цилиндрические печки. В каждом варианте толщина металла должна начинаться от 0,5 см, диаметр трубы — от 3 см.

Буржуйки могут быть вертикальные и горизонтальные. Первый вариант сделать легче, но такая топка немного неудобная. В горизонтальную топку помещаются длинные дрова, нет нужды их распиливать. Независимо от наклонности эффективность обогрева примерно одинаковая.

Внимание! Буржуйки сильно накаляются, вплоть до того, что к ней невозможно подойти. Чтобы этого избежать, поместите печку в корпус из бочки, большей по диаметру

Зазоры засыпьте мелкими камнями и смесью остывшей закалённой глины с песком.

Дымоотвод делается сверху или с задней стенки, под наклоном 30 градусов и больше. Для отвода понадобится трубка с диаметром от 1,2 см и толщиной от 0,2–0,3 см. Если вы используете трубку тоньше, она может прогореть при высокой температуре.

После сгорания от материалов останется зола, которая выводится снизу, через специальное место. Поэтому в качестве дна для топочной камеры используйте пластину с прорезями тоже из металла. Чтобы определить подходящий размер прорезей, учитывайте следующие нюансы:

• Средняя печка для гаража на небольших дровах и углях требует размера прорезей 0,1–0,2 см;
• Большая печь на дровах нуждается в прорезях около 4 см.

Установите под эту пластину сменную ёмкость, которую нужно время от времени опустошать. Такую ёмкость делают из листовой стали толщиной 0,3 см. Для повышения эффективности обогревательной функции печи, приварите по краям пластины толщиной 0,5 см. Благодаря увеличению площади соприкосновения воздуха с раскалённым металлом, ускорится процесс нагревания гаража.

Совет: перед тем как сделать печку, когда разрезаете листы болгаркой, берите во внимание толщину её пилы и толщину металла

Буржуйка из трубы или бочки своими руками

Такую печь делают горизонтальной или вертикальной конструкции. Диаметр трубы или бочки выбирают в зависимости от размера свободного места в гараже. Вертикальный вариант собирают в следующей последовательности:

1. На боковой поверхности в местах размещения топки и поддувала вырезают 2 прямоугольных отверстия.
2. Из вырезанных кусков делают дверки, приварив обрамление из металлических полосок. Устанавливают защелки и ручки.
3. Внутри, отступив 10 см от нижнего края дверцы топки, приваривают кронштейны из уголков под колосник, сделанный из арматуры.
4. У конструкции из трубы заваривают торцы.
5. Снизу приваривают ножки
6. В верхней части вырезают отверстие для дымохода.
7. Приваривают петли, навешивают дверцы.
8. Присоединяют дымоотводную трубу.

Сборка горизонтального варианта немного отличается:

1. Дверку для топки из вырезанного куска устанавливают на торце.
2. Поддувала нет, вместо него ниже дверки сверлят отверстие диаметром 20 мм.
3. Для установки печки из уголков или труб делают подставку.
4. Съемный колосник делают из листа металла такой ширины, чтобы центр был на расстоянии 7 см от самой удаленной точки боковой поверхности корпуса. Для прохождения воздуха по всей площади листа просверливают отверстия.
5. Если буржуйка из трубы, сзади вверху приваривают патрубок для дымохода. На бочке сначала чертят круг нужного диаметра, затем под углом 15⁰ делают радиальные разрезы. Получившиеся сектора отгибают вверх. К ним заклепками крепят патрубок.

Буржуйка из газового баллона и металлолома. Буржуйка из газового баллона: чертежи, фото и описание

Самодельная печь буржуйка из газовых баллонов.

Для комфортной работы в гараже, в том числе и для покрасочных работ, встал вопрос, как создать в помещении плюсовую температуру в зимний период.

Самый оптимальный и экономный вариант, это конечно же дровяная печь-буржуйка. Вариантов исполнения великое множество. Я решил делать самодельную буржуйку из бытовых газовых баллонов, благо один уже много лет ждал своего часа в куче гаражного хлама, а другой я приобрёл в пункте приёма металлолома.

Первым делом нашёл в интернете вот такую схему буржуйки

В результате, буржуйка получилась точно как на чертежах, с незначительными изменениями в конструкции.

Сама топка и пламегаситель с перегородками, точно по схеме. Теплообменные рёбра делать вообще не стал, по мне так они совершенно ни к чему. Колосники старая чугунная печная решётка, отрезал одну секцию, чтобы вписалась в баллон как родная.

Дверка для топки тоже чугунная, поэтому увеличился и размер проёма для закладки дров. Ну и зольник, он же поддувало увеличился в глубину до 160 мм.

Прошу меня извинить, но к большому сожалению фотографии всех этапов изготовления «умерли» вместе с телефоном на который и были сделаны. Поэтому могу представить Вам только конечный результат.

Теперь расскажу про эксплуатацию печки. Перед первым запуском, на улице -10°, в гараже -5°. Через час после растопки +10°, через три часа +20°.

Жарко, иногда даже открываю дверь, подышать. Тепло держит хорошо, остывает долго, не дымит. Для помещения в 25 квадратов самое то. Оставляю тёплые угли без всяких заслонок и шиберов, прихожу на следующий день и замечаю что температура не успевает опуститься ниже нуля, а значит и поднимается быстрее.Ну всё пока, надеюсь кому-то пригодится, будут вопросы, всегда рад помочь. Всем Удачи Друзья!

Автор самоделки: Вадим Березин.

Мини буржуйка

Буржуйка на отработке: экономия на топливе

О цене и качестве

Тут уместно будет сразу же затронуть вопрос: а что лучше – купить или построить? Скажем сразу – решайте сами, смотря по наличным средствам, умению и способностям к техническому творчеству. Расходы на сооружение собственной буржуйки будут вряд ли меньше, чем на покупку готовой. Но зато в буржуйке проще реализовать и проверить новые печные идеи.

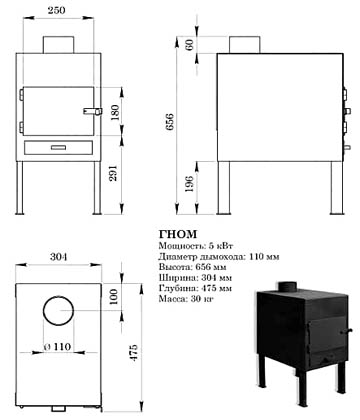

Печь-буржуйка “Гном”

К примеру, показанная на рис. простейшая печка «Гном» стоит что-то около 6000 руб. А показанная на рис. выше – уже 20-25 тыс. руб. И она того стоит, если будет использоваться в качестве камина; об этом далее будет особый раздел.

Если имеется достаточно средств на покупки печки, то лучше брать литую из чугуна. Чугунная буржуйка по своим качествам предпочтительнее всех иных прочих. «Военные» буржуйки, о которых тоже речь пойдет особо, в большинстве своем чугунные

Желающим обзавестись буржуйкой также следует обратить самое пристально внимание на интернет-аукционы и печные сайты с распродажей. Дело в том, что там можно найти чугунные буржуйки не дороже простейших сварных новых, см

рис. ниже. За печку явно антикварного вида в идеальном состоянии и просят соответственно, до 100 000 руб. и более, зато «чугунка» подржавевшая, но с художественным литьем и двухконфорочной варочной поверхностью «тянет» на 7-8 тыс.

Чугунные буржуйки

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
3. колосник сваривается из прутов арматуры по схеме сетки.
4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
5. для устойчивости печи к днищу приваривают ножки.
6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

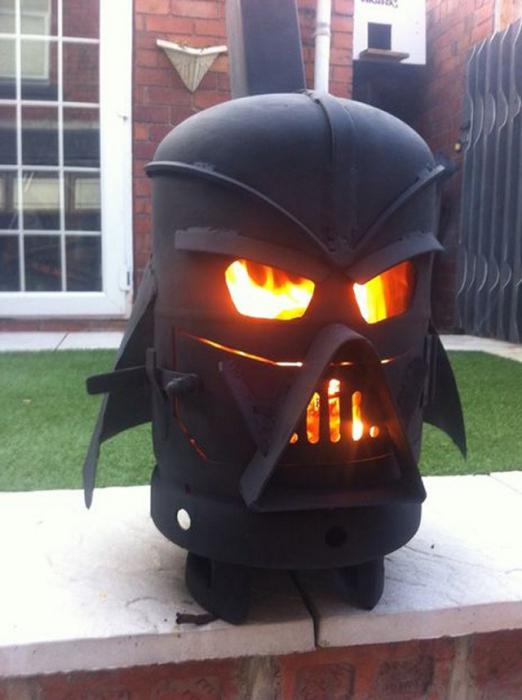

Буржуйка из гаража Джорджа Лукаса
