Как сделать бур ТИСЭ своими руками – чертежи, фото, инструкции

Технология изготовления бура ТИСЭ

Прежде, чем сконструировать бур ТИСЭ, следует скачать фото оригинального инструмента автора Яковлева для образца. Из инструментов обязательно понадобится дрель и УШМ, из оборудования – сварочный аппарат. Материалы можно использовать разные, в зависимости от имеющихся в наличии обрезков и отходов металлопроката. Этот пункт будет уточняться для каждого узла самодельного бура ТИСЭ дополнительно.

Конструкция образца и наименование деталей

Чтобы не путаться в названиях, удобнее использовать терминологию автора разработки. На нижнем фото представлена оригинальная конструкция с обозначениями узлов, как их назвал Яковлев:

Устройство бура ТИСЭ с обозначением деталей и узлов.

Конструирование забуривающей головки

Чтобы упростить конструкцию забуривающей головки, можно отказаться от независимого вращения плуга при уширении забоя скважины. Это единственное отличие от оригинального инструмента автора. Для этого узла в домашних условиях можно применить различные материалы:

обод – сталь листовая, труба подходящего диаметра в соответствии с размером сваи;

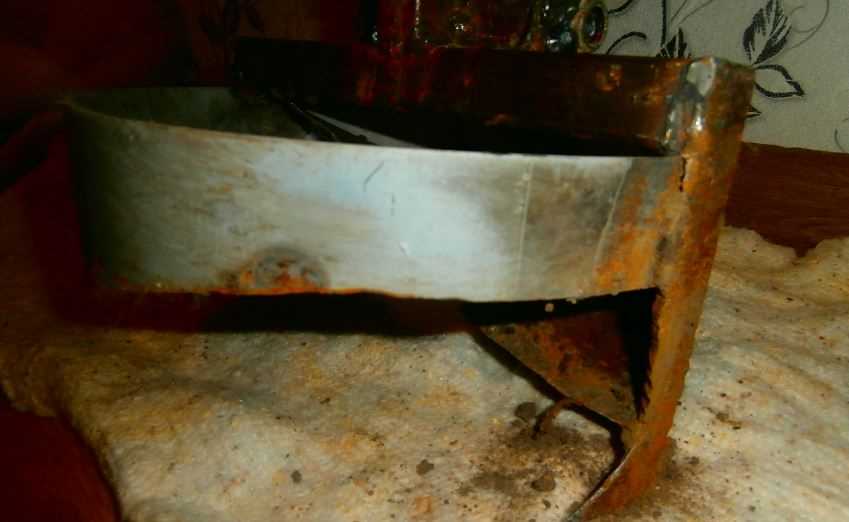

Обод из листовой стали.

каркас – горизонтальная перекладина над ободом из профильной трубы 2,5 х 2,5 см (для облегчения веса бура без потери прочности силового каркаса рекомендуется толщина стенки 1,5 мм), боковые стойки, привариваемые к ободу, из листовой стали (пластины с заточенным режущим краем);

Каркас забуривающей головки из профильной трубы и заточенных пластин.

лезвия – разрезанный на 2 сегмента диск от ручной циркулярной пилы или листовой материал, край режущей кромки отогнут вниз на 2 см, половинки дисков наклонены относительно горизонтали на 20 – 30 градусов;

Положение лезвий в пространстве.

Ниже приведены чертежи авторского бура ТИСЭ:

Независимый узел вращения плуга.

Наш самодельный инструмент этого узла иметь не будет, что снизит трудоемкость процесса изготовления.

Штанга, рукоятка и удлинители

Чтобы вращать с поверхности фундаментный бур ТИСЭ было проще, минимальная длина рукояток рекомендуется 60 см в каждую сторону от вертикальной оси. Если глубина заложения сваи в пределах 1,7 м, можно приварить ручки к штанге.

Штанга с рукояткой.

При промерзании почвы на большую глубину в конкретном регионе эксплуатации лучше сделать рукоятку съемной для возможности наращивания штанг отдельными секциями из профильной трубы.

Наращиваемая штанга.

Откидной плуг

Для создания уширения на забое скважины конструкция должна иметь откидывающийся в горизонтальное положение режущий элемент. В оригинальном буре для этого используется Г-образный плуг, для самодельного инструмента обычно достаточно пластины из 2-3 мм листа.

Откидной самодельный плуг-расширитель.

Чтобы сделать его откидным, следует выполнить операции:

• приварить снизу два хомута из стальной полосы по схеме на верхнем фото;
• соединить шарнирно с ними тягу;
• закрепить противоположные концы хомутов к приваренной к штанге втулке (проще разместить ее внутри профильной трубы подходящего сечения) шпилькой.

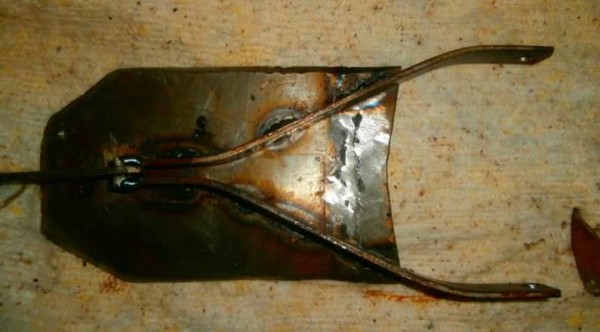

Узел шарнирного крепления тяги к плугу.

Вторым концом тяга шарнирно фиксируется к обрезку квадратной трубы, надетой на рабочую штангу.

Узел фиксации тяги к профильной трубе на штанге инструмента.

В нормально положении этот элемент закреплен на штанге вверху, чтобы тяга притянула плуг в вертикальное положение параллельно оси бурения.

Фиксация плуга в вертикальном положении при бурении.

Оптимальной для супесей и суглинков считается форма ножей на нижнем фото.

Если порода содержит крупный гравий, зазор между режущими элементами следует увеличить. На песках, особенно пылеватых, эту щель можно уменьшить, наварив дополнительное лезвие, чтобы обечайка наполнялась полностью, и снизить количество подъемов инструмента.

Бурение скважины

При изготовлении отверстия в земле конструкция опускается на грунт, плуг фиксируется в вертикальном положении. После нескольких оборотов инструмента забуривающая головка наполняется породой, извлекается наружу, из нее вытряхивается почва. Процедура повторяется до достижения нужной глубины.

Бур для свайного фундамента: обзор инструментов

Обустройство классических буронабивных оснований и ТИСЭ фундаментов происходит путем «рытья» скважины особым инструментом – земляным буром. Только классические скважины принимали форму шахты с ровными стенками. А выемка под ТИСЭ основание оформляется в виде шахты с расширенным на конус дном.

Поэтому для обустройства обычной скважины под буронабивное основание используется классический бур, применяемый для бурения скважин под воду или ручной бур с цилиндрической или конической режущей частью. А для обустройства скважин со сложным профилем используется фундаментный бур ТИСЭ Ф.

Конструкция ТИСЭ буров состоит из следующих элементов:

• Сегментарной штанги, состоящей из двух-трех элементов, монтируемых друг в друга. Телескопическая конструкция стержня позволяет буру погружаться в грунт на глубину до 3-3,5 метров.
• Режущей части, наваренной на нижнюю часть несъемной штанги стержня. Габариты этого элемента зависят от марки бура. Например, фундаментный бур ТИСЭ 2Ф снабжен режущими лопастями диаметром в 20 сантиметров. А модель ТИСЭ 3Ф оборудована 25-сантиметровыми лопастями.
• Кожуха-накопителя – поясообразной ленты собирающей каменные включения, подаваемые в накопитель нижними резцами бура.
• Плуга – управляемой части бура, отстегиваемой при обустройстве придонного утолщения шахты. Сам плуг монтируется на зафиксированной в вертикальном положении стойке, которая переходит в горизонтальную плоскость после расстегивания фиксатора. Органы управления фиксатором плуга расположены на рукояти бура. Длина плуга равняется 40-50 сантиметрам, что позволяет высверлить на дне шахты утолщение диаметром 30-45 сантиметров.
• Рукояти – горизонтальной планки, наваренной или закрепленной винтами к верхней части несъемной или съемной штанги. Ширина рукояти зависит от модели бура. Например, инструмент для бурения ТИСЭ 3Ф снабжен 70-сантиметровой рукоятью.

Как соорудить бур для фундамента своими руками?

К сожалению, большая часть моделей фундаментного бура уже не выпускается серийно. Однако подобный инструмент для земляных работ можно изготовить и своими руками. Причем проще всего соорудить не многофункциональный аналог фабричного инструмента, а штангу с плугом, вводимую в уже обустроенную шахту, высверленную обычным земляным буром.

В итоге, изготовление бура происходит путем реализации следующих сборочных операций:

• На круглую или квадратную водопроводную трубу длиной до 2 метров наваривают 70-сантиметровую рукоять.
• Противоположный торец – будущую режущую часть бура – снабжают кованным или лепестковым окончанием и двумя режущими пластинами. Которые изготавливают из половинок дисковой пилы, наваренных углом 15 градусов к перпендикуляру, проведенному от точки сопряжения пластины и штанги бура. В итоге, угол между верхней и нижней пластинами равен 30 градусам.
• Плуг монтируют на второй трубе (штанге) такого же размера с уже наваренной рукоятью. Причем сам плуг наваривают на Л-образную опору, нижний край которой закреплен на шарнирах горизонтальной штанги, наваренной на торец бура. А верхняя часть конструкции опоры плуга соединена со штангой бура рычажной парой. В вертикальном положении Л-образная опора плуга удерживается обычным тросом. Ну а сам плуг изготавливают из обычного штыка садовой лопаты.

Таким образом, вместо одного фабричного инструмента в распоряжении строителей оказываются два приспособления: сам бур, необходимый для сверления шахты и штанга с плугом, обустраивающая придонное расширение опоры.

Общие сведения

Если вы будете иметь устройство, которое в состоянии бурить даже самые проблемные виды почв, у вас будет огромное преимущество. Для тех почв, которые имеют высокий уровень содержания воды, был модифицирован бур для ручных работ, и при его помощи можно эффективно производить заливку фундамента.

По этой причине, если вы собрались делать столбчатый или свайный фундамент, вам следует ознакомиться с тем, как сделать бур ТИСЭ своими руками.

Особенности конструкции

Конструкция устройства ТИСЭ для ручного пользования, которая дает возможность формировать скважины, на самом деле проста. Сюда входят:

• Штанга, у которой есть две соединяющие части. Главная из них дает возможность проводить работы по бурению на небольшой глубине, а дополнительная поможет увеличить скважины для сваи. Секция в длину равна 1,1 метр. Фиксация производится при помощи специальных фиксаторов. Благодаря конструктивным особенностям каждой из частей штанги вы сможете подсоединить механизм вращения.
• Рукоятка, которая помогает осуществлять вращение бура ТИСЭ.
• Накопитель грунта с диаметром 25 см, который обеспечивает рыхление и забор почвы. В накопителя цилиндрическая конфигурация, которая обеспечивает вертикальное формирование шахты. Благодаря особенностям конструкции исключены отклонения от вертикали, которые могут быть вызваны наличием препятствий. Забор почвы, которая была разрыхлена, осуществляется при помощи шнекового механизма, расположенного внизу приемникам.
• Приспособления для откидывания, которое дает возможность увеличить нижнюю часть углубления для фундамента. Вы сможете формировать расширение на 50-60 см. Процесс осуществляется при установке приспособления по всем проектным требованиям. Поле того, как штанга будет надета, откидную лопатку следует прикрепить к накопителю почвы специальной шпилькой. Вручную будет осуществляться движение вверх, а вниз под действием тяжести. Для изготовления ТИСЭ ура используют подходящие чертежи.

Разновидности грунтоприемников

В основе строительной площадки находится много почвы разного вида (тяжелая, с наличием камней, или же легкая с большим количеством сыпучих пород). Из-за этого появилась необходимость в изготовлении грунтоприемника, который дает возможность повышать производительность бурения грунтов.

Существуют следующие виды накопительных емкостей, которые дают возможность разрабатывать:

Тяжелый грунт. Отличительной особенностью такого устройства является то, что есть равномерно распределенные четыре вертикальных элементы, имеющих конусообразную форму.

Компании, которые делают бур ТИСЭ своими руками, по требованию заказчиков укомплектовывают бур для создания скважин парочкой грунтоприемников. Сваи, установленные при помощи этого бура, имеют несущую способность, превышающую в несколько раз обычные цилиндрические элементы.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

1. Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
2. Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
3. Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
4. Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

• сварочный аппарат с электродами, защитной маской;
• болгарка с дисковыми насадками;
• электрическая или ручная дрель;
• молоток;
• точило;
• тиски;
• клещи;
• маркер, рулетка;
• циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

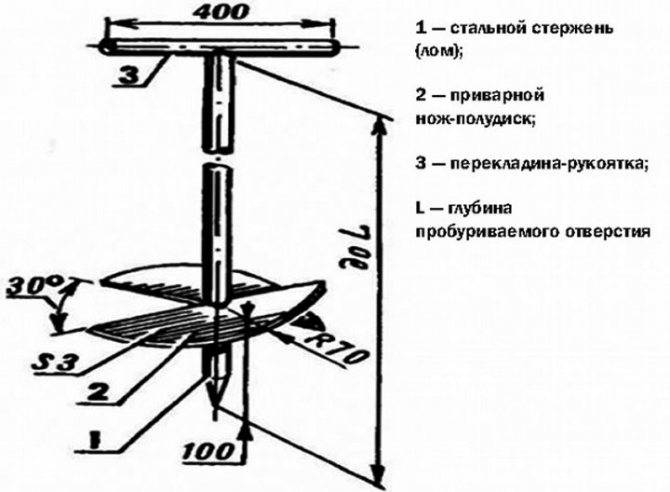

Чертеж или схема

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия. Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

1. С одной стороны вала приварить полки из утолщенной стали.
2. Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
3. В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
4. Закрепить лопасти болтовым соединением.

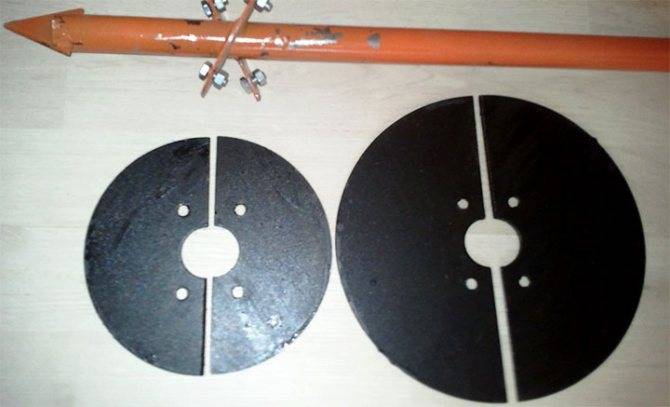

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

1. Из двух половинок круга.
2. Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Изготовление бура ТИСЭ своими руками

Аренда или покупка фирменного оборудования непременно приводит к существенным материальным затратам. Поэтому частные застройщики всегда пытаются найти способ сэкономить какую-то часть средств.

При строительстве фундамента по технологии ТИСЭ можно самостоятельно изготовить инструменты для бурения скважин. Домашние мастера, которые уже пользовались самодельным буром, предлагают изготовить два приспособления. С помощью первого инструмента выполняют бурение основной скважины, второй инструмент используют для расширения подошвы.

В целом бур ТИСЭ состоит из следующих частей:

• Рукоять для вращения.
• Телескопическая штанга.
• Откидная лопатка для расширения подошвы.
• Грунтоприемник в виде стакана для забора почвы.

Кстати, ранее мы уже говорили о том, как сделать фундамент ТИСЭ своими руками.

Для изготовления первого инструмента понадобится кусок водопроводной трубы. Длина отрезка должна составлять примерно 15 см, диаметр – 21 см. На одном конце куска трубы снимают фаску, к другому концу приваривают специальное дно. Для изготовления дна берут старую пилу и разрезают ее на две части в виде долек апельсина. Площадку каждой дольки загибают и вырезают зубчики. Их высота должна составлять около 2 см, больший размер делать не рекомендуется., чтобы не затруднять вращение бура. Зубцы необходимо остро заточить. В центре трубы приваривают толстое сверло и шнек из шайбы большого диаметра.

Для сборки телескопической штанги можно взять профилированные трубы диаметром 20*20 мм и 25*25 мм. Для большей прочности рекомендуется усилить трубы, вставив внутрь дополнительную квадратную трубу сечением 16 мм.

В результате получается конструкция достаточно большой массы, однако такое приспособление без труда бурит тяжелую глину. Кроме того смазка стенок приспособления машинным маслом предотвратит налипание глины.

Второй бур имеет более сложную конструкцию. Основной стакан можно изготовить также из куска водопроводной трубы диаметром 21 см. однако для более легкого вынимания можно сделать стакан диаметром меньше примерно на 0,5-1 см. Высота основного стакана второго бура должна составлять 8 см. Аналогично первому случаю с одной стороны трубы снимают фаску, к другой приваривают дно с большим количеством просверленных отверстий. Такая конструкция дна предотвращает образование вакуума при подъеме бура с грунтом.

Умельцам полезно будет также почитать статью «Буронабивные сваи своими руками».

Самостоятельное изготовление бура ТИСЭ

В центре основного стакана следует приварить штангу из куска профильной трубы со стороной 2см и диной около 1 метра. Со стаканом труба соединяется через приваренный блок подшипников (два упорных и один радикальный). В процессе сборки необходимо проконтролировать, чтобы подшипники не выступали за верхний край основного стакана.

Затем берут уголок из прочной стали длиной около 25 см, к нему приваривают втулку, в которую в дальнейшем вставляют болт на 19 мм. Болт приваривают к штанге так, чтобы конструкция напоминала дверную петлю.

Далее на штангу надевают профильную трубу со стороной 25 мм, на которую также приварена втулка с болтом. К этой трубе приваривают уголок, располагая его в вертикальном положении рядом с ранее приваренным уголком. Затем в обоих уголках с помощью дрели или перфоратора делают отверстие диаметром не больше 8 мм и соединяют их. В результате должна получиться сплошная подвижная конструкция.

Теперь необходимо взять небольшой кусок совковой лопаты и подогнуть его край немного вниз. Полученное изделие должно напоминать плуг. Этот кусок металла приваривают к внутренней части второго уголка. С помощью такого приспособления будет осуществляться зачистка дна скважины. Для управления плугом необходимо закрепить прочный шнур или трос.

Также рекомендуем ознакомиться с нашим материалом на тему: как залить фундамент под дом своими руками.

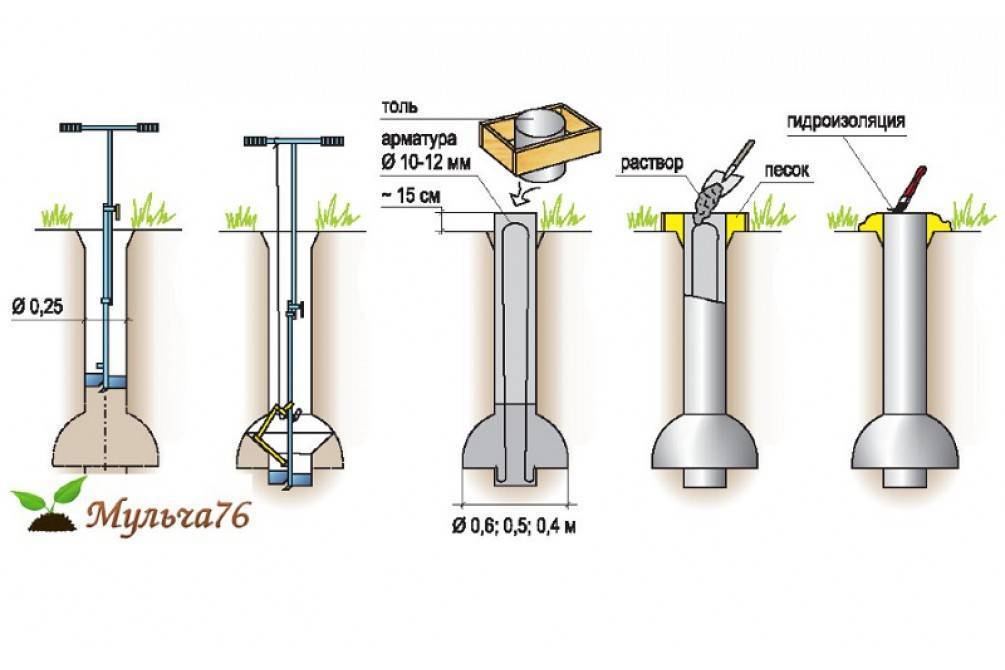

Строительство фундамента ТИСЭ: пошаговая инструкция

Методика строительства конструкции популярна среди широкого круга застройщиков, так как имеется возможность выполнения работы собственными силами, без привлечения сторонних организаций. Поэтому, необходимо соблюдать технологию работ:

• разметка участка под сваи;
• бурение скважины на расчетную глубину;
• армирование свай;
• заливка скважины бетоном;
• бетонирование ростверка.

Разметка участка

Для проведения разметки на местности используется гидроуровень. Умение применять геодезические приборы, такие как, теодолит (для разметки горизонтальных углов на участке), нивелир (для выравнивания разметки по высоте) сократит время разбивки участка.

Из пиломатериала делается обноска, путем зарывания столбов, крепления между ними досок, рекомендуемой толщиной 0,5 см. Верхняя часть обноски располагается перпендикулярно осям здания, ее верх – это нулевой уровень. По приборам определяется направление оси, забивается гвоздь на обноске, натягивается шнур (леска, веревка). Пересечение шнура – это точка расположения сваи. Обноска после устройства фундамента демонтируется.

При проведении разметки необходимо пользоваться гидроуровнем

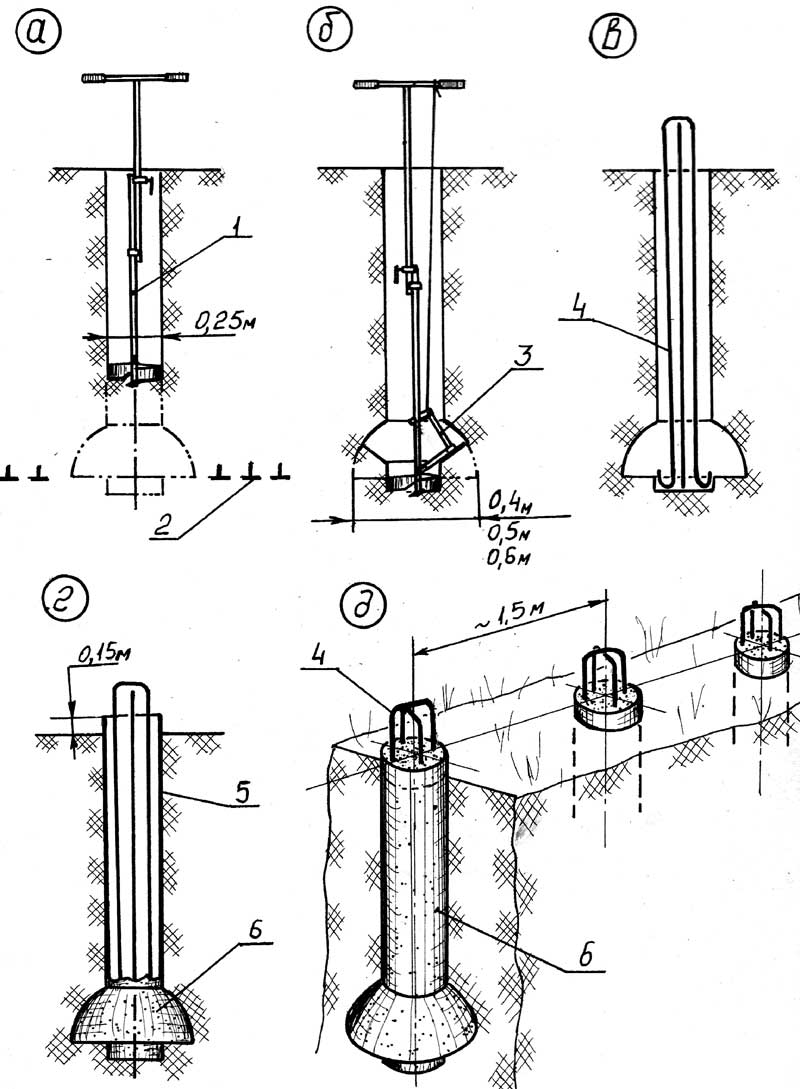

Технология бурения

1. На отмеченных участках для монтажа свай нужно снять верхний слой дерна, сделать небольшое углубление (0,15 м на ширину диаметра бура).
2. Произвести сборку бура, настроить его на проектную глубину.
3. Осуществить бурение скважины. Конструкция бура подразумевает регулярное поднятие приспособления и освобождение грунтоприемника от почвы.
4. Устройство пятки. По достижении требуемой глубины устанавливается откидной плуг, которым выполняется расширение основания скважины.

В процессе бурения необходимо соблюдать вертикальный уровень

Армирование свай

После подготовки скважины под заливку бетоном конструкцию укрепляют, проводя армирование. Для этого используют железные пруты диаметром 10-12 мм. Перед установкой арматура очищается от грязи, краски и коррозии, для улучшенной адгезии с бетоном. Получившаяся металлическая конструкция устанавливается в скважину.

Арматурный каркас необходим для усиления сваи

Заливка бетоном

Следующим этапом является заполнение скважин бетоном марки не ниже М300. Свая бетонируется поэтапно, отдельными частями, которые уплотняются специальным вибрационным устройством для исключения образования пустот. После заливки скважины, бетоном заполняется опалубка оголовка сваи высотой 0,2 м.

Бетонирование сваи проходит неспешно уплотняя раствор вибратором

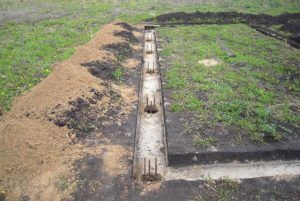

Изготовление ростверка

Ростверк необходим для связи свай между собой, чтобы происходило одинаковое распределение нагрузки на опоры. Элемент фундамента не следует делать массивным, так как, его масса станет существенной нагрузкой для свай и увеличит расход бетона. Ширина ростверкового пояса должна быть соразмерна с шириной стены. Монтаж опалубки под конструкцию выполняется с учетом направления осей здания, нанесенных на обноску. Внутри формы монтируется гидроизоляция, затем насыпается песок и ставится арматурный каркас. Каждый слой бетона уплотняется. После набора прочности раствором, опалубка демонтируется. Получившаяся конструкция покрывается слоем гидроизоляции. Ваш фундамент готов.

Свайно-ростверковый фундамент ТИСЭ

Каждая из сторон строительного процесса стремится к сбережению финансов при минимальной потере в качестве продукции. При выборе вида основания здания, идеальным с точки зрения соотношения цены – качества станет фундамент по технологии ТИСЭ, который без сложностей монтируется собственными силами.

https://youtube.com/watch?v=NdkPfexFcxE

Способы возведения фундамента на сваях

В настоящее время представлено много вариаций изготовления свайного основания, находящихся в зависимости от типа используемых свай, способа их размещения, степени установки в почве и методики обустройства ростверков

Однако, для существенного снижения стоимости строительства стоит свое внимание обратить на варианты, которые под силу выполнить своими руками

Сваи – это длинные столбы (стержни), забиваемые в грунт в готовом виде или оборудованные непосредственно на месте посредством бурения скважины, возведения опалубки и последующей заливки оборудованного углубления бетонным раствором.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

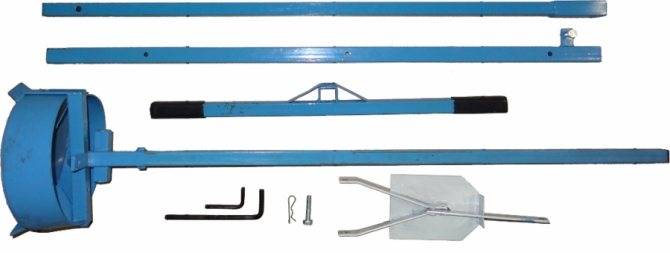

Бур ТИСЭ фундаментный ручной комплект универсальный Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Бур ТИСЭ и элементы его конструкции

Бур ТИСЭ – это строительное приспособление, которое предназначено для бурения скважин, где будут установлены опорные сваи. Особенность данного инструмента в том, что с его помощью можно самостоятельно возвести свайный фундамент. Составные элементы бура ТИСЭ:

• штанга с раздвижной рукояткой
• два режущих элемента
• сборник грунта
• плуг для формирования пятки сваи
• резцы для разрыхления грунта

Такой бур можно купить, но есть некоторые аспекты, на которые следует обратить внимание:

1. Цена бура может быть довольно высокой.
2. Бура, подходящего требованиям конкретного строительства, может не оказаться на рынке.

При желании можно изготовить бур ТИСЭ своими руками. Чертежи, фото, порядок действий найдете далее. Прежде, чем приступить к изготовлению, нужно определиться с необходимым инструментом и материалами.

Вам могут понадобиться:

• сварочный аппарат
• болгарка
• дисковая пила, которая впоследствии будет разрезана на две половины
• две металлические трубы диаметром 35 мм и 25 мм, а также обрезки труб для переходников и стыков
• сверло диаметром от 10 мм
• дрель и свёрла по металлу
• болты
• крепкая верёвка или тонкий стальной трос
• полоски металла для изготовления плуга
• металлические уголки

Технология изготовления бура ТИСЭ

Конструкция образца и наименование деталей

Чтобы сделать указанный инструмент своими силами и не путаться в названиях, удобнее использовать терминологию автора разработки. На нижнем фото представлена оригинальная конструкция с обозначениями узлов, как их назвал Яковлев:

Устройство бура ТИСЭ с обозначением деталей и узлов.

Конструирование забуривающей головки

обод – сталь листовая, труба подходящего диаметра в соответствии с размером сваи;

Обод из листовой стали.

Каркас забуривающей головки из профильной трубы и заточенных пластин.

лезвия – разрезанный на 2 сегмента диск от ручной циркулярной пилы или листовой материал, край режущей кромки отогнут вниз на 2 см, половинки дисков наклонены относительно горизонтали на 20 – 30 градусов;

Положение лезвий в пространстве.

Важно! Режущие кромки пластин должны быть направлены для вращения по часовой стрелке. Это наиболее удобный тип вращения инструмента для большинства пользователей

Ниже приведены чертежи авторского бура ТИСЭ:

Независимый узел вращения плуга.

Наш самодельный инструмент этого узла иметь не будет, что снизит трудоемкость процесса изготовления.

Штанга, рукоятка и удлинители

Чтобы вращать с поверхности фундаментный бур ТИСЭ было проще, минимальная длина рукояток рекомендуется 60 см в каждую сторону от вертикальной оси. Если глубина заложения сваи в пределах 1,7 м, можно приварить ручки к штанге.

Штанга с рукояткой.

При промерзании почвы на большую глубину в конкретном регионе эксплуатации лучше сделать рукоятку съемной для возможности наращивания штанг отдельными секциями из профильной трубы.

Откидной плуг

Откидной самодельный плуг-расширитель.

Чтобы сделать его откидным, следует выполнить операции:

Узел шарнирного крепления тяги к плугу.

Вторым концом тяга шарнирно фиксируется к обрезку квадратной трубы, надетой на рабочую штангу.

Узел фиксации тяги к профильной трубе на штанге инструмента.

В нормально положении этот элемент закреплен на штанге вверху, чтобы тяга притянула плуг в вертикальное положение параллельно оси бурения.

Фиксация плуга в вертикальном положении при бурении.

Оптимальной для супесей и суглинков считается форма ножей на нижнем фото.

Если порода содержит крупный гравий, зазор между режущими элементами следует увеличить. На песках, особенно пылеватых, эту щель можно уменьшить, наварив дополнительное лезвие, чтобы обечайка наполнялась полностью, и снизить количество подъемов инструмента.

Уширение подошвы

Подобные операции необходимо сделать на забое каждой скважины, чтобы получить стойки фундамента с одинаковой несущей способностью.

Технология бурения инструментом ТИСЭ.

Таким образом, при сооружении бура, аналогичного ТИСЭ, своими силами можно сэкономить 2 – 3 тысячи рублей и подобрать конкретные размеры деталей в зависимости от необходимого диаметра скважин и уширения подошвы свай.

Строение бура Тисэ-Ф

Основными рабочими инструментами для возведения фундамента по этой технологии можно считать переставную опалубку и самобур, благодаря которому этот метод и получил свое название. Бур Тисэ-Ф используется для бурения скважин под сваи, которые имеют расширения в основании.

Инструмент состоит из:

• рукоятки для вращения;
• штанги (основной и удлиняющей секции) для регулировки глубины бурения;
• грунтоприёмника (накопителя) для рыхления и забора почвы;
• откидной лопатки для расширения скважины.

Именно этими особенностями конструкции обеспечивается комфортность использования.

Все работы выполняются благодаря следующему принципу действия:

• регулировка длины осуществляется за счет раздвигающихся секций штанги. Каждая часть имеет длину 110 см;
• рукоятка легко надевается на любую из них;
• фиксаторы закрепляют каждую секцию;
• грунтоприемник обладает диаметром 250 мм, приблизительно, в соответствии с диаметром углублений;
• цилиндрическая форма накопителя обеспечивает вертикальное положение скважин;
• направляющий штырь держит заданное направление при препятствиях;
• забор почвы осуществляется пластинами и резцами-разрыхлителями;
• крепление к накопителю откидной лапки происходит с помощью шпилек;
• шнур помогает поднимать лопату, опускание происходит под действием собственного веса.

Преимущества и недостатки

Создание основания с помощью бура для фундамента, выгодный способ, позволяющий сохранить много времени на постройке свайного, столбчатого или ленточно-столбчатого фундамента. Несмотря на привлекательность идеи, о быстрой закладке фундамента, надо решить стоит ли тратить на бур деньги, или, возможно строительство такого фундамента не подходит для данной почвы.

Готовые ямы для заливки фундамента

Преимущества:

1. Простота, главное, что нужно знать для правильного использования – крутить по часовой стрелке и вовремя вынимать землю.
2. Сокращение затрат времени на возведение фундамента столбчатого типа.
3. Безопасность для экологии, при работе используется только сила тяжести и ручной труд для прокручивания устройства.
4. Надёжность и максимально простое строение механизма позволяют не беспокоиться о дорогостоящем ремонте, только при частом использовании нужно затачивание режущих частей.

Недостатки:

1. Цена варьируется от 3 до 5 тыс. рублей.
2. Трудно использовать на каменистых почвах, приёмник может захватывать камни только диаметром до 5 см.
3. Тяжело использовать на сухих, слежавшихся почвах, возможно, потребуется дополнительная подготовка по предварительному заливанию воды в ямки. На особо трудных местах использовать ручной механизм не представляется возможным.

Чертежи

Сделанный своими руками бур хорош тем, что его конструкция «заточена» под хозяина. В процессе изготовления каждый вносит свои изменения, потом еще многие дорабатывают изделие. Но без базовых чертежей бывает обойтись трудно. В этой граве собраны несколько чертежей с размерами различных буров. Как вы понимаете, размеры условны, их можно и нужно менять, подстраивая под размеры требуемых скважин.

Бур из лопаты

Для посадки растений делать серьезную конструкцию не имеет смысла. В этом случае можно сделать садовый бур из лопаты. Выбирают качественную, из хорошей стали лопату, наносят разметку, как показано на чертеже. По разметке надо будет вырезать два небольших фрагмента, распилить нижнюю часть посередине на глубину 30 см (на фото).

Бур из лопаты

Далее кромки отгибают одну вперед, другую — назад, к ним подгибают образовавшиеся в нижней части лепестки. Полученные швы проваривают снаружи и изнутри.

Бур для мягких грунтов

Если грунт мягкий, обычная конструкция работает не очень хорошо. Для таких случаев есть специальный бур с удлиненной режущей частью. Она представляет собой своеобразный стакан с прорезями по бокам. Разрезы снабжены режущими кромками. Их лучше делать из хорошо закаленной стали.

Бур для мягких грунтов

На этом чертеже изображена интересная конструкция ручки — ее можно переставлять по мере наращивания длины штанги.

Базовые чертежи шнекового и садового бура

Оба этих агрегата работают неплохо, но садовый приходится часто вынимать, а шнековый тяжелее вращать. Выбираете по собственным предпочтениям.

Шнековый и садовый бур для земли разной плотности

Подробный чертеж в проекциях шнекового бура

Чертеж садового бура

Особенности технологии
