Проектируем систему
У специалистов проектирование системы начинается с изучения чертежей, предоставленных заказчиком, причем на этих чертежах обогреваемые зоны кровли должны быть указаны. Теоретически все схемы должны остаться на руках у владельца дома, после того как строители закончат свою работу (или сам владелец, без чертежей кровлю не строят).
На втором этапе необходимо сформировать список опасных участков, наиболее подверженных обледенению. Затем определить высоту здания и крыши, ширину и площадь крыши, уклон кровли, диаметр и длину водосточных труб, размеры желобов и лотков.
Стандартные зоны обогрева
В обогреве нуждаются:
Вокруг воронок предусматривают метровую (1 м 2 ) зону обогрева. Мансардные окна обкладывают кабелем по периметру и по пути оттока воды.
Кабель прокладывают по всем элементам водосточной системы. Если есть ливневая канализация, обогревают путь воды до коллектора, кабель опускают ниже точки промерзания грунта.

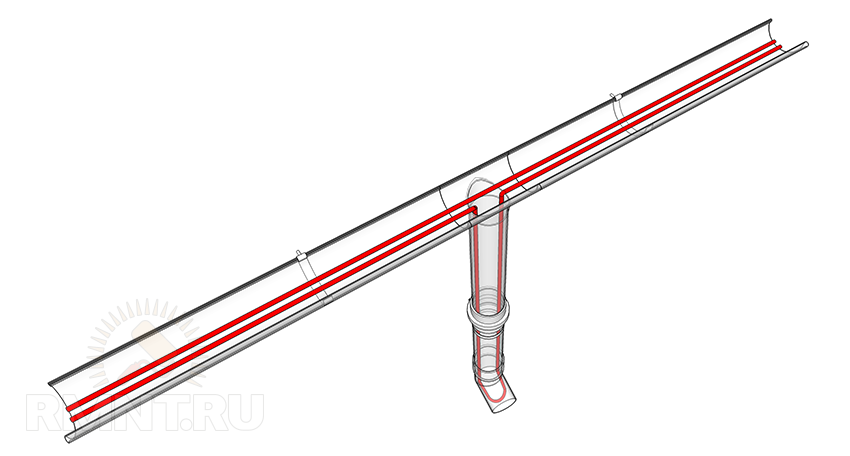

Обогрев лотка и водосточной трубы
Расчет мощности
Определив обогреваемую площадь, вычерчивают схему раскладки и по ней рассчитывают количество кабеля, общую мощность системы. Приводим цифры, обоснованные практикой. Кабель укладывают:
- вдоль желобов — из расчета 200–300 Вт/м 2 ;
- в водосточные трубы (диаметр до 100 мм) — кабель минимум 28 Вт/м 2 ;
- в водосточные трубы (диаметр более 100 мм) — кабель минимум 36 Вт/м 2 ;
- в ендовы (на 2/3 снизу) — 250–300 Вт/м 2 ;
- в лотки (ширина до 100 мм) — кабель минимум 28 Вт/м 2 ;
- в лотки (ширина более 100 мм) — кабель минимум 36 Вт/м 2 ;
- вдоль кромки карнизов — 1 кабель из расчета 180–250 Вт/м 2 ;
- на капельниках — 1–3 кабеля из расчета 180–250 Вт/м 2 .

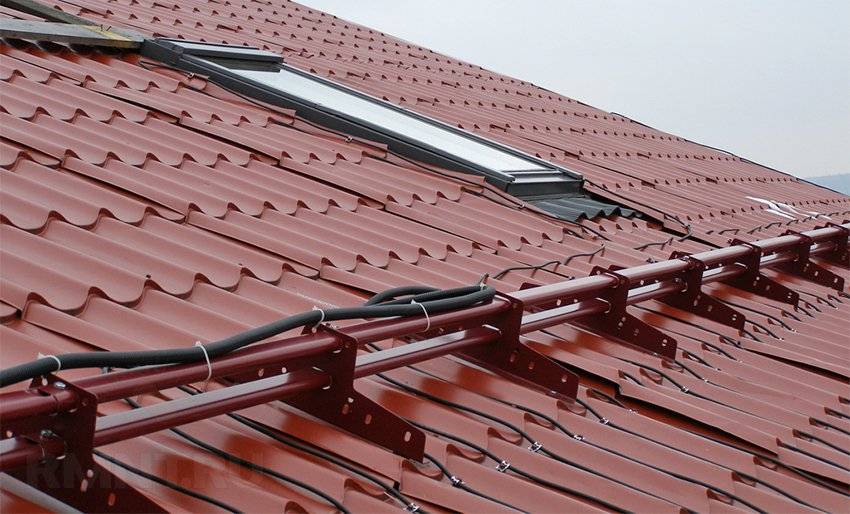

На карнизах кабель укладывают зигзагом, соблюдая минимальный изгиб, указанный в инструкции. Расчет прост: по раскладке определяют, сколько нужно кабеля, по его количеству — общую мощность системы.

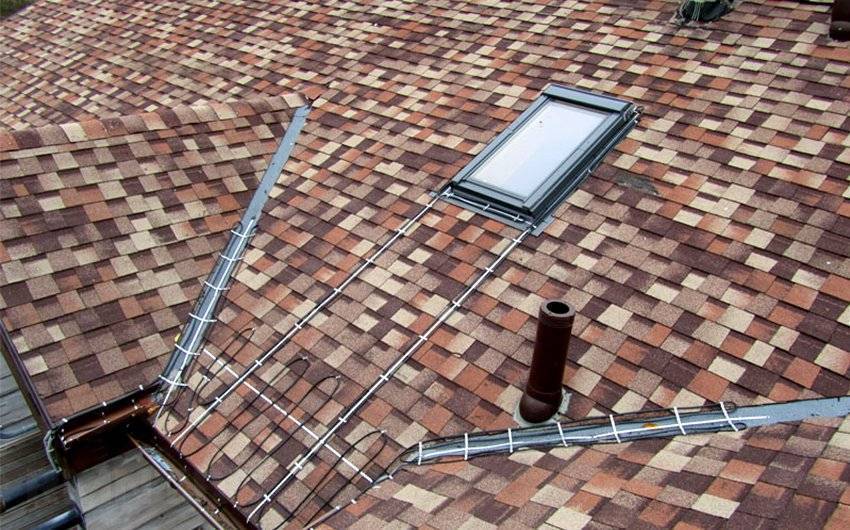

Раскладка кабеля в ендове и на карнизах
Установка системы кровельного обогрева
Смонтировать на своем доме систему антиобледенения кровли можно своими руками. Для этого потребуются крепежные приспособления. Чтобы провесить кабель внутри системы отвода воды, потребуются специальные крючья. На поверхности кровельного покрытия проводник крепится при помощи монтажной ленты.
Когда уклон крыши не слишком большой, вполне допустимо использование резистивного кабеля. Правда, у него имеется существенный недостаток, заключающийся в том, что регулировать мощность обогрева возможности нет. По этой причине ощутимо повышается расход электрической энергии.
По периметру крыши лучше укладывать кабель с саморегуляцией. Тепло в таком проводнике выделяется специальной вставкой-матрицей, разделяющей токоведущие провода.
Материалы для обогрева водосточной системы
Кабель резистивный
Состоит из оболочки, изоляционного слоя и центральной жилы. Так как она характеризуется определенным электрическим сопротивлением, то при прохождении по ней тока происходит выделение тепловой энергии. При неизменной его величине температура нагрева будет постоянной. Преимуществом является относительно низкая стоимость.
По мощности кабель подбирается из расчета в среднем 20 – 50 Вт/п.м. при условии, что желоба из металла. Для пластиковых предельное значение – 17 Вт/п.м. Но есть и недостаток. Во-первых, неизменная температура нагрева, во-вторых, за ним нужен постоянный уход. Например, если он завален мусором, то начнет сильнее нагреваться и может «сгореть».
Кабель резистивный зональный
Это усовершенствованный вариант предыдущего типа. Он обладает повышенной надежностью, может работать даже при частичном повреждении, более удобен в монтаже.
Кабель саморегулирующийся
Роль нагревательного элемента играет специальная матрица, которая в зависимости от изменений внешней температуры меняет свое сопротивление, тем самым автоматически регулируя степень нагрева. Цена на него более высокая, но в плане эксплуатации он привлекателен тем, что потребление электроэнергии в общем значительно ниже. Кроме того, отсутствует необходимость установки в схеме температурного датчика.
Мощность саморегулирующегося кабеля подбирается в пределах 15 – 30 Вт/п.м. Однако нужно учесть, что срок его эксплуатации меньше из-за повышенного «старения» матрицы. Кроме того, у него есть «стартовый ток», и это нужно учитывать при подборе номинала автомата защиты.
Имеются 2 варианта исполнения такого кабеля: с линейным изменением мощности и со скачкообразным. Последний тип изделия более быстро набирает необходимую температуру.
Советы
Такая работа должна проводиться комплексно. Если не организован обогрев кровли, то монтаж системы антиобледенения только для водостока теряет всякий смысл.
Как вариант – прокладка резистивного кабеля только в желобах, а в трубах – саморегулирующегося.
Для кровли холодного типа следует рассчитывать на мощность кабеля 25 – 30 Вт/п.м. При большой протяженности водостока она увеличивается. В таких случаях есть смысл организовать параллельное подключение «линий».
Кабеля монтируют несколькими способами: обвивают вокруг желобов и труб, прокладывают вдоль (прямо или петлями). Все зависит от конкретного места установки. Критерий один – качественный обогрев поверхности.
Необходимо предусмотреть жесткую фиксацию кабелей на элементах водостока. На них будет воздействовать не только вода, но и частички тающего льда.
При температуре на улице ниже -10 0С систему подогрева включать не рекомендуется.
Уложенные кабеля не должны препятствовать свободному току воды.
Разновидности нагревательных кабелей.
Существует два вида нагревательных кабелей, применяемых для обогрева помещений, кровельных свесов и водостоков:
1. Резистивные устройства состоят из двух металлических жил, заключенных в композиционный изолирующий материал и экранированную оплетку (фото 6). При протекании электроэнергии по токоведущим частям, за счет сопротивления материала, из которого изготовлены жилы, выделяется тепло. Провода имеют фиксированную длину и мощность.
Кабель для обогрева кровли может повредиться из-за локального перегрева, который образуется в результате неудовлетворительного отвода тепла с поверхности устройства, поломки датчика, повышенного напряжения (фото 7).
2. Саморегулируемые кабеля сконструированы из металлических проводников, размещенных в матрице (полимер на основе графита), защитной изоляции и экранирующей сетки. Под воздействием низкой температуры токопроводящая матрица стремится плотно прижиматься к проводникам. Сечение, а, следовательно, и сопротивление провода начинает увеличиваться. По закону Ома мощность прибора равна произведению сопротивлению и силы тока в квадрате. Так как сопротивление нагревательного прибора повысилось, значит и увеличилась его мощность. При повышении температуры матрица частично прикасается жил, сечение проводника уменьшается, а значит, снижается его сопротивление и мощность. Кабеля могут быть разной длинны, они не бояться местного перегрева, но со временем (приблизительно через 2 года) ухудшаются технические характеристики полимера.
Монтаж элементов антиобледенительной системы
Изначально питающий силовой кабель выводится к месту расположения короба с элементами включения и управления антиобледенительной системы
Этот сетевой кабель важно уложить в выделенный кабель канал, спрятать в конструктивные элементы стен и гофру если кабель выводится наружу
Кабеля нагрева прокладываются на всех отрезках пути талой воды, в том числе и водостоков, а при стоке в дренаж ниже уровня промерзания почвы, иначе произойдет повторное образование наледи из талой воды и закупоривание всей системы.
Правильно укладывать кабель зигзагом или змейкой в полосе шириной полметра, чтобы избежать закрывания в снегопад элементов нагрева и образовании туннельного свода над ними и накапливания снежной шапки и формирования наледи на стенах туннеля.
С тем чтобы кабель нагрева не задевал материалов кровли, его укладывают на пластмассовые или металлические пистоны, распределяя их равномерно по всей длине укладки, этим образом повышается пожаробезопасность и эффективность.
Далее обустраиваются стоки и водосборники. В желобах провод укладывается на высоте от 1 см от дна с помощью подвесов-перемычек из оцинковки, закрепляемых на бортах желоба, желательно в местах подвеса самого желоба, преимущественно в местах наибольшей нагрузки: углы, повороты, стыки и соединения. В патрубках, воронках, улитках и ендовах провод укладывают в несколько витков (обычно 2-3). Изнутри труб водостока его вывешивают изнутри на металлический тросик. Для канализации и её приемного окна используют провода, имеющие отдельное подключение к электрической сети. Использования типов крепления, повреждающие материал кровли и верхний слой обогреваемых элементов, допускается только в желобах, т.к. иначе там никак не обойтись.
Инструменты, которые Вам понадобятся для самостоятельного монтажа: рулетка, шнур с разметкой длины, молоток, пассатижи, отвертка или шуруповерт, возможно, ножницы по металлу, ножовка, перфоратор или ударная дрель, струбцины.
Для полного визуального понимания процесса монтажа системы антиобледенения можно найти и просмотреть видео на популярнейших видео-хост ресурсах, где также представлены отзывы о том или ином типе кабелей.
Виды нагревательных кабелей
Модельный ряд греющих кабелей невелик, выделяют всего два типа:
- резистивный – нагревающийся равномерно по всей длине;
- саморегулирующийся – реагирующий на изменения температуры окружающей среды.
Резистивные кабели
При замыкании электроцепи такой кабель нагревается равномерно из-за однородного состава нагревающей жилы.
Типы резистивных кабелей:
- Одножильный последовательный – имеет примитивную конструкцию: провод, закрытый экранирующей оплёткой и полимерной оболочкой. Оплётка выполняет роль заземления и снижает уровень электромагнитного излучения. Внешняя оболочка защищает провод от механического воздействия и служит для изоляции.
- Двужильный последовательный – состоит из двух изолированных жил, проводящих ток в противоположных направлениях, экранирующей оплётки и изолирующей оболочки. Такое строение кабеля позволяет нивелировать электромагнитное излучение.
- Зональный – состоит из двух изолированных параллельных жил и нихромовой спирали, оплётки и внешней изоляции. Изоляция токопроводящих жил имеет окна, через которые нагревающая спираль замыкается то на первой, то на второй жиле, образуя независимые зоны выделения тепла.
Последовательные кабели нельзя нарезать, так как при этом меняется сопротивление нагревающих жил и уровень нагрева. Эти кабели дешёвы, просты и удобны в монтаже, так как благодаря простоте конструкции обладают гибкостью. В эксплуатации тепловой контур малоэффективен и подвержен перегреву, так как нагревается везде одинаково. Вышедший из строя кабель восстановить уже не удастся.
Зональный кабель немного дороже последовательного, но перегрев одной зоны не грозит отключением – ток течёт по параллельной зоне. В монтаже удобен, его можно нарезать на куски, но с учётом того, что длина отрезков кратна длине тепловыделяющей зоны. В противном случае тепловыделяющая зона окажется разомкнута и греться кабель не будет.
Саморегулирующийся кабель
Такой нагревательный элемент имеет сложное строение, позволяющее реагировать на изменения температуры атмосферы.
В составе кабеля:
- две токопроводящих жилы,
- прослойка-полупроводник;
- изолирующий слой,
- оплётка,
- внешняя изоляция.
Саморегулируемость обеспечивает полупроводниковая прослойка: при снижении температуры вокруг участка кабеля уменьшается сопротивление прослойки и кабель нагревается, при повышении внешней температуры участок кабеля остывает. Саморегуляция в кабеле происходит без использования дополнительных устройств, уровень нагрева зависит от условий на конкретном участке.
Благодаря двойному слою изоляции, кабель надёжно защищён от механического воздействия.
Для монтажа теплового контура кабель можно нарезать на отрезки любой необходимой длины. Особая структура обеспечивает эффективность системы антиобледенения, экономит энергию и предотвращает перегрев участков, обеспечивая долгий срок службы теплового контура.
Минусы саморегулирующихся кабелей:
- высокая стоимость кабелей – в 2 и более раза выше цены резистивных;
- долгое прогревание системы после включения.
Система антиобледенения, советы по эксплуатации
Надёжную, долговечную работу системы антиобледенения гарантирует не только правильно выполненный монтаж, но и регулярное, своевременное обслуживание. Приводим несколько правил эксплуатации, которые способствуют безотказной работе оборудования:
- В начале каждого сезона, а именно после того, как с деревьев опадут листья, кровлю и элементы водостоков очищают от мусора и грязи. Чтобы не повредить кабели и датчики, уборку выполняют мягкими щётками. В местах сильных загрязнений используют воду.
- Систему включают в диапазоне температур наружного воздуха от -15 до +5 °C.
- Один раз в три месяца делают осмотр и профилактические работы, которые включают подтяжку резьбовых соединений и восстановление повреждённой изоляции. Кроме этого, проверяют работоспособность устройства защитного отключения.
- Для защиты кабелей от механических повреждений в местах возможного обрушения снега и наледи устанавливают заградительные сооружения.
В завершение хочется дать совет: не допускайте к работам по монтажу и обслуживанию контура случайных людей. Только квалифицированные работники, прошедшие специализированную подготовку, знают, как обращаться со столь деликатной и чувствительной системой.
Подготовка к монтажу
Начало работ предусматривает разметку участков для прокладки кабеля с учетом всех имеющихся поворотов и плоскостей. Нагреватели нарезаются на отрезки требуемой длины для дальнейшего соединения при помощи муфт.
Рабочие поверхности очищаются от загрязнений, устраняются все неровности и острые предметы, которые могут привести к повреждению кабеля.
Процесс монтажа
Сборка системы антиобледенения начинается с установки контроллера в защитном коробе. Далее выполняется установка основных конструктивных элементов в следующем порядке:
Установка сигнальных датчиков. Температурные датчики фиксируются в местах, защищенных от солнечных лучей, отопительных и климатических приборов. Датчики осадков устанавливаются на кровле, а датчики влажности – в зонах воздействия талых вод.
Прокладка сигнальных и силовых кабелей с фиксацией при помощи нейлоновых стяжек и пластиковых фиксаторов. Дополнительный замер сопротивления термозащиты кабелей.
Укладка греющих кабелей с фиксацией на кронштейны, зажимы, накладки, монтажную ленту
При этом важно предотвратить воздушное провисание проводов.
Подключение кабелей к распределительным коробкам и замер сопротивления для исключения возможного пробоя термозащиты. Допустимое значение – 10 Мом/м
В водостоках греющий кабель для кровли следует фиксировать при помощи металлических тросиков. Проведение дополнительных мероприятий: намотка изоляции на фиксаторы и заглушка всех кабелей.
Подсоединение кабелей (греющих, сигнальных и силовых) в единую систему и подключение к управляющему блоку согласно коммутационной схеме. Заземление нагревательных элементов и распределительного узла.
Запуск готовой системы на 60 минут и контрольный замер тока на каждом участке обогрева. Если в контрольный период будут выявлены существенные отклонения полученных значений от нормы, проводится диагностика системы и устранение неполадок.
Типичные ошибки при установке системы
Часто домашние мастера, которые впервые монтируют систему обогрева, допускают наиболее типичные ошибки:
- Неправильные расчеты элементов системы для конкретного типа кровельной конструкции. В таких случаях редко учитываются наличие холодных и теплых участков кровли, особенности водосборных зон и количество имеющихся поворотов.
- Нарушение технологии прокладки электрического нагревателя: высокая подвижность и провисание кабеля, повреждения кровли из-за наличия сквозных отверстий для крепежа, применение фиксаторов, не предназначенных для наружных работ.
- Установка кабеля в водосточной системе без дополнительной фиксации при помощи металлического троса, что может привести к его повреждению или обрыву.
- Использование силовых кабелей, не предназначенных для эксплуатации на кровельной конструкции. Это может стать причиной пробоев в термоизоляции и поражения электрическим током.
Выбор оборудования управления и защиты
Управляющее оборудование предназначено для автоматизации рабочих процессов системы обледенения водостоков и кровли, а оборудование защиты – для предотвращения аварий в цепи электрического тока.
Существует два типа оборудования управления:
- Терморегулятор предназначен для регулировки температуры нагрева кабелей на основании сигналов, принятых от температурных датчиков.
- Метеорологическая станция используется для обработки данных, полученных от контрольных датчиков температуры, влажности и уровня осадков. Обладает более широким функционалом и возможностями.
Оборудование защиты состоит из функциональных устройств:
- Вводного автоматического выключателя.
- Защитного автоматического терморегулятора.
- Пускателя на магнитной основе.
- Диффавтомата.
- Защитного автомата электроцепи.
- Аварийной сигнализации.
Дополнительно оборудование может комплектоваться временным реле, трансформатором тока, плавным пускателем и контроллером.
Современная система электрообогрева кровель и водостоков обеспечит своевременную защиту от скопления снежного покрова, образования наледи и промерзания кровельного пирога. Организовать подобную систему своими руками достаточно просто, главное, правильно рассчитать длину нагревательного элемента и определить зоны для его прокладки.
Опасность обледенения или откуда на крыше берутся сосульки
Многих волнует вопрос образования наледи и еще больше – ее устранения, но далеко не все знают, отчего сосульки возникают на краю кровли в зимний период, ведь для этого снегу нужно растаять. Процесс образования наледи прост: снежинки, попадая на теплую крышу, тают и постепенно стекают на ее край. А вот он-то уже холодный, и поэтому вода замерзает. Так и появляется наледь, которая вытягивается вниз в виде сосулек. Она в свою очередь может причинить немало хлопот.
Чаще всего наличие наледи — это свидетельство того, что между температурой подогреваемой и неподогреваемой части крыши слишком велика разница, и причин тому может быть несколько:
Обледенение крыши плохо сказывается на ее целостности
- Неправильно установленная теплоизоляция. Неправильно утепленная кровля – самая частая причина образования на крыше наледи. Поскольку наибольшая теплопотеря идет именно через крышу, то неудивительно, что снег, лежащий на ней, начинает подтаивать. Проблема плохо утепленной кровли – очень серьезный вопрос, поскольку через пару лет функционирования кровельный утеплитель начнет гнить, на стенах станет распространяться плесень и появится неприятное ощущение сырости. В идеале качественно утепленная крыша в антиобледенительной системе совершенно не нуждается.
- Климатические особенности региона. Речь идет в данном случае о резких температурных перепадах, которые наблюдаются на значительной территории России. Именно в результате подобных скачков снег начинает таять, а затем резко замерзает.
- Сложная конструкция крыши. Именно сложные конструктивные элементы на крыше могут спровоцировать «оседание» слишком большого снежного покрова, в результате чего крыша получает дополнительную нагрузку. А при таянии снега могут возникнуть проблемы.
Основные принципы действия системы обогрева кровли
Состав саморегулирующегося кабеля.
Обогрев включает в себя технологию особого размещения специального термокабеля на кровле и в водосливах и подключение его к контроллерам управления. Термокабели используют двух типов. Принцип действия их различен. Первый тип — это резистивный кабель. Он представляет из себя проводник электрического тока, покрытый специальным составом. Проводник при прохождении тока нагревается за счет рассчитанного сопротивления. Выделение тепла резистивным кабелем будет одинаковым по всей длине смонтированной системы обогрева. Второй тип — это саморегулирующийся кабель. Глобальное отличие от резистивного состоит в том,
что такой кабель способен изменять свое сопротивление в зависимости от температуры на разных местах кровли.
Иными словами, саморегулирующийся кабель выделяет больше тепла при нахождении в более холодных местах, таких как участок крыши, заметенный снегом, наветренная сторона, обильное скопление подтаявшего льда. Такой подход, в конечном счете, приводит и к экономии электроэнергии, и повышению КПД смонтированной системы обогрева кровли и водостоков.
Схема укладки обогревающего кабеля.
Существуют определенные технологические условия и нормы для монтажа нагревательных кабелей на кровле и в водостоках. Монтаж кабеля должен находиться в местах, где наибольший контакт с ледяными и снежными массами, чтобы проводить максимальный обогрев. Этим достигается наибольший КПД. Для этого необходимо рассчитать места кровли, где происходят наибольшие накопления льда и снега. Как часто бывает на практике, монтаж система обогрева производят по периметру крыши, захватывая при этом такие места, как сочленения водосливных линий, места входа водосточных желобов в водосточную трубу. В сложных геометрических конструкциях кровли линии обогрева устанавливают не только по периметру, но и в пересечении плоскостей скатов кровли и в так называемых ендовах.
Варианты для разных конструкций
Архитектура современных домов может быть очень замысловатой. Встречаются не только здания с необычными фасадами и планировкой, но и крыши нестандартной формы. Среди возможных вариантов – плоская, односкатная, двускатная, щипцовая, многощипцовая, вальмовая, шатровая, мансардная, купольная, сферическая, фигурная. Встречаются даже вогнутые кровли.
Играет роль и другая классификация: холодные, теплые и горячие крыши.
В качестве жилых помещений обычно используются мансарды под высокими двускатными крышами и кровлями мансардного типа. Минимальный уклон встречается только у плоских крыш. Снег на них тает очень активно, даже если на улице -10 и ниже. Водяной контур для мансардных крыш неэффективен. В качестве антиобледенительной системы лучше использовать саморегулирующийся кабель с мощностью выше 20 Кв/м. Альтернативный вариант – отделка кровли изнутри рулонной ИК-плёнкой. Это одновременно поможет сохранить тепло внутри жилого помещения в мансарде.

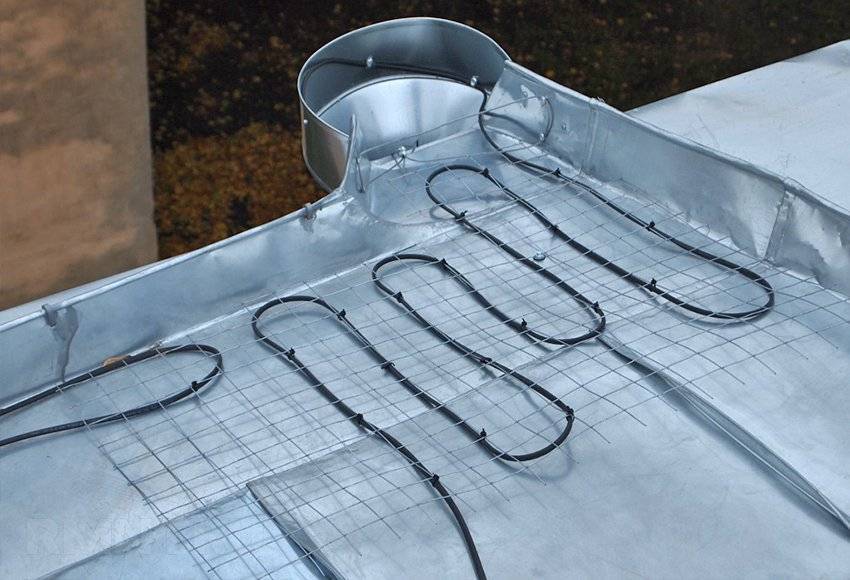

Обогрев плоской крыши самый сложный. Помимо того, что снег с ровной поверхности никуда не скатывается и активно тает, некуда сливаться и образующейся жидкости. При минимальном уклоне она просто остается лужей на поверхности кровли, поэтому необходимо обустройство сливных воронок. Воронки тоже нуждаются в обогреве. Система водоотвода может быть двух типов: традиционная с использованием сливных отверстий и гравитационно-вакуумная.
В первом случае вода уходит в сливные отверстия самостоятельно, это происходит медленно и требует хоть какого-то уклона крыши. Во втором жидкость буквально всасывается в сливную систему за счет наличия сифонов.
Для плоской крыши подойдёт ИК-обогрев и комбинированная система. Плёнкой оборачиваются участки труб сливной системы, чтобы не промерзали, а кабель монтируется по поверхности кровли в нескольких местах. Или же трубы и кровля с нижней стороны оборудуются ИК-плёнкой. Мощность системы нужна максимальная.
Необходимость применения подогрева кровли
Снег, как известно, не только «кружится, летает и тает», но ещё и создаёт массу проблем:
- Своим весом он может повредить кровлю либо водосточную систему вплоть до образования протечек.
- Преодолев критическую массу, снежный сугроб может соскользнуть со ската крыши и обрушиться вниз, травмируя находящихся у дома людей или животных.
- Мягкий и рыхлый снег очень легко превращается в твёрдый опасный лёд: днём под лучами солнца происходит таяние, а ночью образовавшаяся при этом вода замерзает. Лёд не только перекрывает водосточную систему и создаёт своим весом опасность её обрушения, но ещё и в виде сосулек угрожает жизни прохожих.
Заметим, что таяние снега может наблюдаться и в мороз, если крыша плохо утеплена («тёплая кровля»). На этот раз причиной таяния становится тепло внутреннего пространства дома. Стекая на более холодные карниз и водосток, талая вода замерзает, образуя наледи и сосульки.
Такие «украшения» превращают крышу дома в источние опасности для окружающих
Игнорировать проблему льда и снега на крыше нельзя. Но вместо того чтобы удалять их механическим способом, можно применить более простое и современное решение: закрепить на кровле и водостоке нагреватели. Это и есть суть системы антиобледенения.
Монтаж системы антиобледенения крыши
Схема подключения датчиков и метеостанции системы антиобледенения крыши
В щитке управления монтируете все вышеперечисленные элементы. В качестве термостата возьмем модель от Spyheat SMT 527D.
Первым делом от щитка до каждой рапредкоробки, ранее установленных на стенах, необходимо протянуть трехжильный кабель питания ВВГ.
Сечение кабеля выбирайте исходя из общей мощности обогрева кровли.
Каждый кабель отдельной секции маркируется и подключается на свой автомат.
Кстати, некоторые специалисты целенаправленно отказываются от соединения силового кабеля питания с нагревательным кабелем в уличных распредкоробках. Вместо этого они монтируют переходные герметичные муфты.
С чем это связано? Коробки очень часто затекают, в результате появляются утечки по току.
А вследствие того, что в одной коробке зачастую соединяют сразу несколько секций, при утечке и срабатывании УЗО, ваша система становится полностью неработоспособной.
При стыковке разных секций через независимые муфты такого не происходит.
Помимо силовых кабелей в распаечную коробку на стенке прокладывают и контрольный 7-ми жильный кабель КВВГ. Он подключается к проводам от датчиков.
Каждая жила контрольного кабеля с обоих сторон подписывается в зависимости от вашей марки терморегулятора. Для нашей выбранной модели SMT 527D маркировка будет следующей.
жилы на датчик осадков – 13,14,23
на датчик температуры – 17,18
на датчик влажности – 19,20
Датчик температуры монтируется в тени, на северной стороне дома.
Ошибка №8
Нельзя его размещать под прямыми солнечными лучами или вблизи самого кабеля обогрева.
Концы кабеля заводятся в общую коробку, куда приходят все провода с щитовой и с крыши.
Датчики влажности и осадков кладут на дно желоба водостока.
Концы кабеля опять же протягиваются в общую распаечную коробку. В этой коробке провода соединяются по следующей схеме.

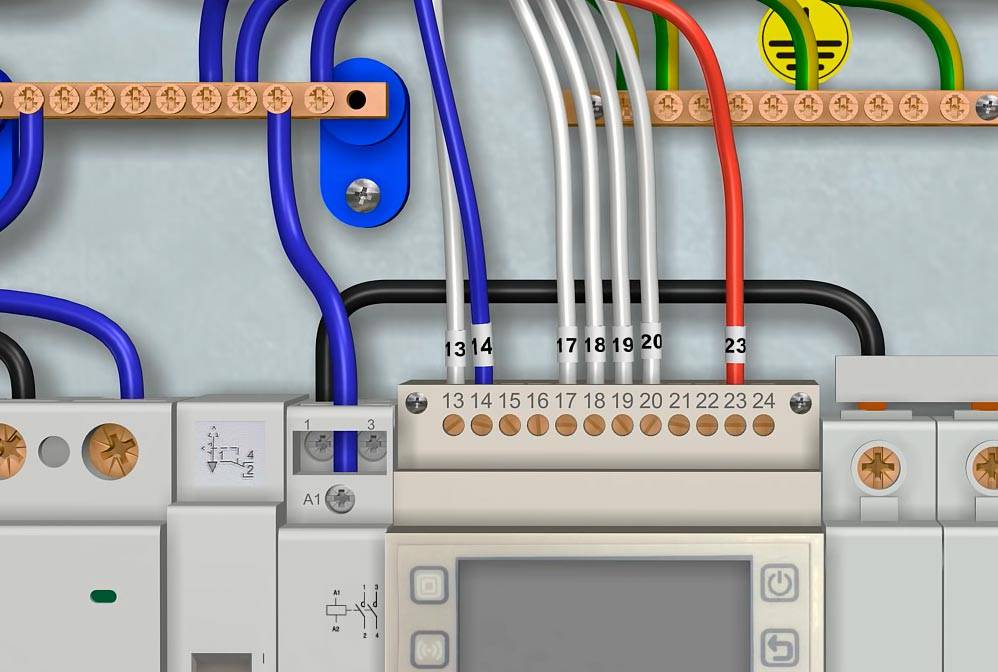

Сначала подключаются силовые кабеля питания 220В. Их жилы фаза-ноль-земля через опрессовку или винтовые зажимы соединяются с жилами нагревательных кабелей на крыше дома и водостока.
Каждая секция запитывается от отдельной линии. После этого можно переходить к контрольным датчикам.
Датчик осадков – жилы 13,14,23
Датчик температуры – жилы 17 и 18
Датчик влажности – жилы 19,20
После чего плотно закрываете коробку и переходите к сборке схемы автоматики в распредщитке.

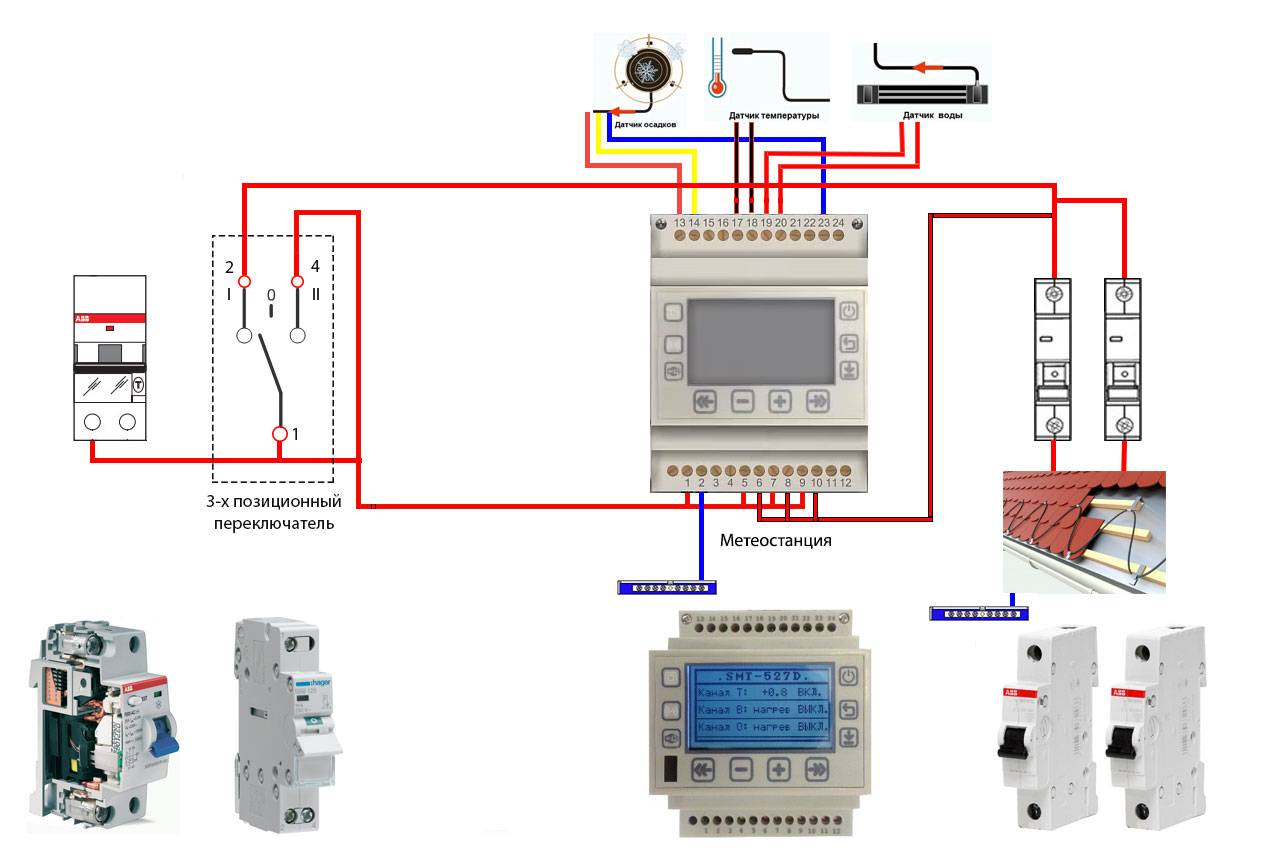

Схема подключения для выбранного нами терморегулятора будет выглядеть следующим образом.
Имейте в виду, что терморегулятор SMD 527D имеет три независимых канала (5-6, 7-8, 9-10). На вышеприведенной схеме они условно объединены.
В действительности их можно выводить по отдельности, либо вообще задействовать только один единственный. Например 5-6.
При раздельной работе каналы будут включаться по-разному, в зависимости от срабатывания того или иного датчика. Вот алгоритм работы всей системы.
В случае, если нагрузка вашего нагревательного кабеля на кровле менее 3,5квт на канал, можно исключить из схемы пускатель, подсоединив все напрямую.
Включаете автомат питания и проверяете работоспособность системы.
В конце осени, перед каждой зимой, обязательно проверяйте все контакты в распределительных коробках и очищайте от листьев водосточные лотки.
Налипание грязи и посторонних предметов на греющий кабель нередко приводят к его выходу из строя.
Ошибка №9
Еще запомните – нельзя упускать момент запуска системы антиобледенения. Ручной режим здесь категорически не рекомендуется в качестве основного.
Допустим за ночь с отключенным кабелем прошел большой снегопад, и у вас на крыше образовалась приличная шапка снега. Если утром в минусовую температуру включить обогрев, то эта шапка скорее всего не исчезнет.
Кабель прогреет под собой всего пару сантиметров, а основная верхняя масса так и не сдвинется с места. Падающий сверху снежок, только прибавит проблем и объема.
Хотя в самом желобе и будет тепло, но верхняя шапка не растопится в ближайшие часы. На это может уйти несколько дней.
Поэтому вся система антиобледенения кровли и водостоков должна включаться автоматически, как только начинают идти осадки.
Грубо говоря, снег должен падать уже на горячий кабель, чтобы таять сразу, а не собираться горкой вокруг него.
Ошибка №10
Без терморегулятора и датчиков в этом деле не обойтись. Также, как и без УЗО!
Не забывайте, что кабель у вас фактически будет лежать в воде.
И при повреждении изоляции и отсутствии УЗО или диффа, удар током от металлических конструкций дома, вопрос времени.
https://youtube.com/watch?v=RLWYfGA0_9E%3F
Источники — cable.ru, Кабель.РФ
